Как правильно запустить насосную станцию

Подготовка водопровода

Лед по объему больше чем вода, поэтому если она останется в трубах водопровода с осени, замерзнув при минусовой температуре в помещении, просто разорвет их, и вся система придет в негодность. Поэтому параллельно с консервацией станции необходимо сливать воду из всей конструкции и приборов. Так как подготовить насосную станцию к зиме?

  1. В первую очередь жидкость удаляют из труб, с этой целью открывают все краны, и ее остатки вытекают самостоятельно.
  2. Обязательно надо освободить бойлер, его отключают от электричества, если вода в нем горячая, лучше подождать, когда она остынет. В современных приборах обычно предусмотрен сливной клапан, в этом случае отвинчивается пробка.

Перед сливом воды необходимо запастись тарой Воды будет столько, на сколько литров рассчитан агрегат, поэтому необходимо запастись достаточным количеством тары для жидкости.

От смесителей отсоединяют гибкие подводки и оставляют открытыми.
Для освобождения водного фильтра, колба откручивается и вода выливается. Старый картридж фильтра можно выкинуть, если он новый, его надо промыть и высушить.
Некоторые забывают слить воду из санузла, но это сделать необходимо, чтобы на следующий год не покупать новый унитаз и сливной бачок. Сначала вода из бака удаляется нажатием на спуск. Далее, из колена унитаза ее высасывают большой клизмой или шприцем. Устранить запах легко, если опустевшее место заполнить антифризом.
В стиральной машине внизу обычно на панели спереди размещается фильтр, он открывается, и вода тоже вытекает, хорошо дополнительно продуть компрессором

Если нет аппарата, машинку переворачивают так, чтобы жидкость вытекла полностью, многие рекомендуют оставлять ее в лежачем положении на всю зиму.
Важно, не забыть открыть кран лейки душа, сифоны всех раковин и ванны.

Продувание автомобильным компрессором поможет удалить остатки воды Потом водопровод продувают обычным автомобильным компрессором, чтобы удалить остатки воды.

Подключите использование гидроаккумулятора

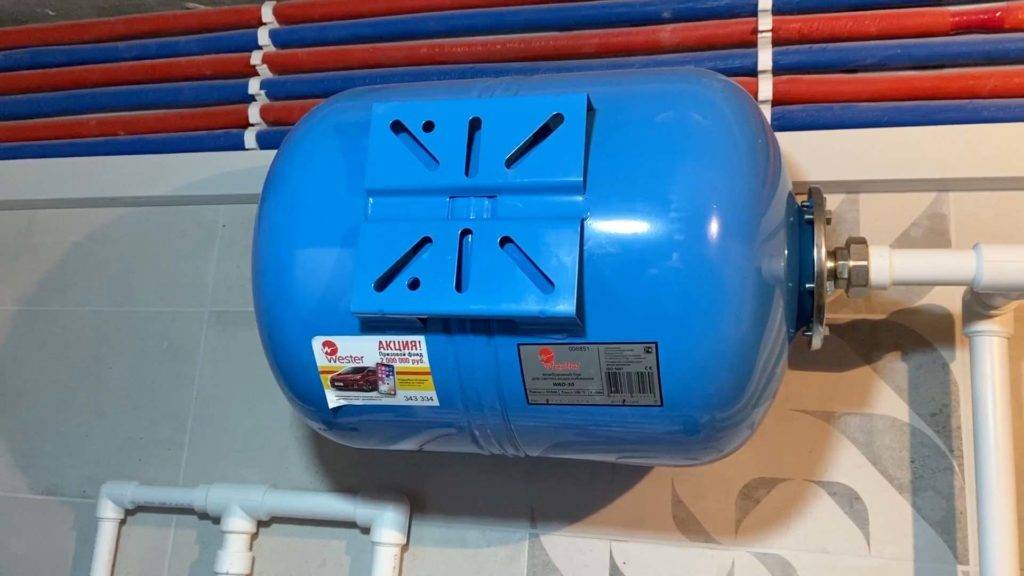

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Задвижка.

Скорее всего на обводном трубопроводе счетчика будет установлена электрифицированная задвижка. При заказе шкафа управления насосной станцией необходимо предусмотреть наличие возможности подключения задвижки к шкафу.

Хотя, водоканал требует установки счетчика расхода воды и на эту обводную петлю. В итоге мы видим маразм: водяной счетчик, а вокруг него обводная петля через электрифицированную задвижку и с таким же счетчиком воды.

Так или иначе, необходимо заранее выяснить какой привод имеет электрифицированная задвижка: однофазный или трехфазный. Если шкаф укомплектован однофазным каналом управления задвижкой — к нему невозможно подключить трехфазную задвижку и наоборот.

Как правильно запустить насосную станцию

Насосная станция в своем доме – это залог комфортной жизни. Затратив немного времени на ее установку и обслуживание, вы можете отдохнуть или заняться полезными делами, ведь больше не придется таскать воду ведрами. Насос закачает воду из колодца или скважины в накопительный бак, поможет работе центрального водопровода, увеличив напор. Он сам включится в нужный момент и отключится, когда давление в системе водоснабжения достигнет нормы. Однако всякое оборудование требует правильной эксплуатации, поэтому надо точно знать как правильно запустить или обслужить насосную станцию для подачи воды в любое время года.

Система домашнего водоснабжения

Насосная станция в системе домашнего водоснабжения представляет конструкцию, состоящую из следующих элементов:

  • центробежный насос с электродвигателем. Является силовым агрегатом станции. На оси двигателя расположена крыльчатка. При её вращении центробежная сила отбрасывает воду на периферию корпуса насоса. В результате центре образуется область низкого давления, а по периметру высокого. Сил разрежения достаточно для подъёма воды из источника, расположенного на значительной глубине, например, из колодца. Линия высокого давления идёт к бытовым приборам;
  • гидроаккумулятор. Связан с внутренней системой водоснабжения, находящейся под давлением. Играет роль компенсатора и регулятора давления. После отключения насоса, в ходе водозабора, происходит падение давления. При достижении определённого значения срабатывает реле на запуск либо отключение двигателя;
  • средства коммуникации. К ним относятся: трубы, фитинги, обратные клапаны.

Процесс нагнетания можно описать так:

  • при включённом двигателе происходит всасывание воды и подвод её к лопастям насоса;
  • под действие центробежных сил её движение ускоряется. В результате чего в системе устанавливается давление на уровне 3—х атмосфер. Указанное значение является пограничным для срабатывания реле, отключающего двигатель;
  • при снижении давления в системе до 2,2 атмосфер мембрана гидроаккумулятора смещается и передаёт команду на реле запуска двигателя. Процесс носит циклический характер.

Слабым местом данной конструкции является появление воздуха во впитывающей магистрали. В области крыльчатки образуется воздушная пена, свободно перетекающая от периферии насоса к центру.

Дом редко покидается жильцами надолго. А именно это приводит к завоздушиванию системы. Проживание на даче наоборот, носит сезонный характер. Более того, если не осушить систему на зиму, вода при замерзании её разорвёт. Поэтому и возникает необходимость в стравливании воздуха из всасывающей магистрали.

Запуск насосной станции после сезонного отключения

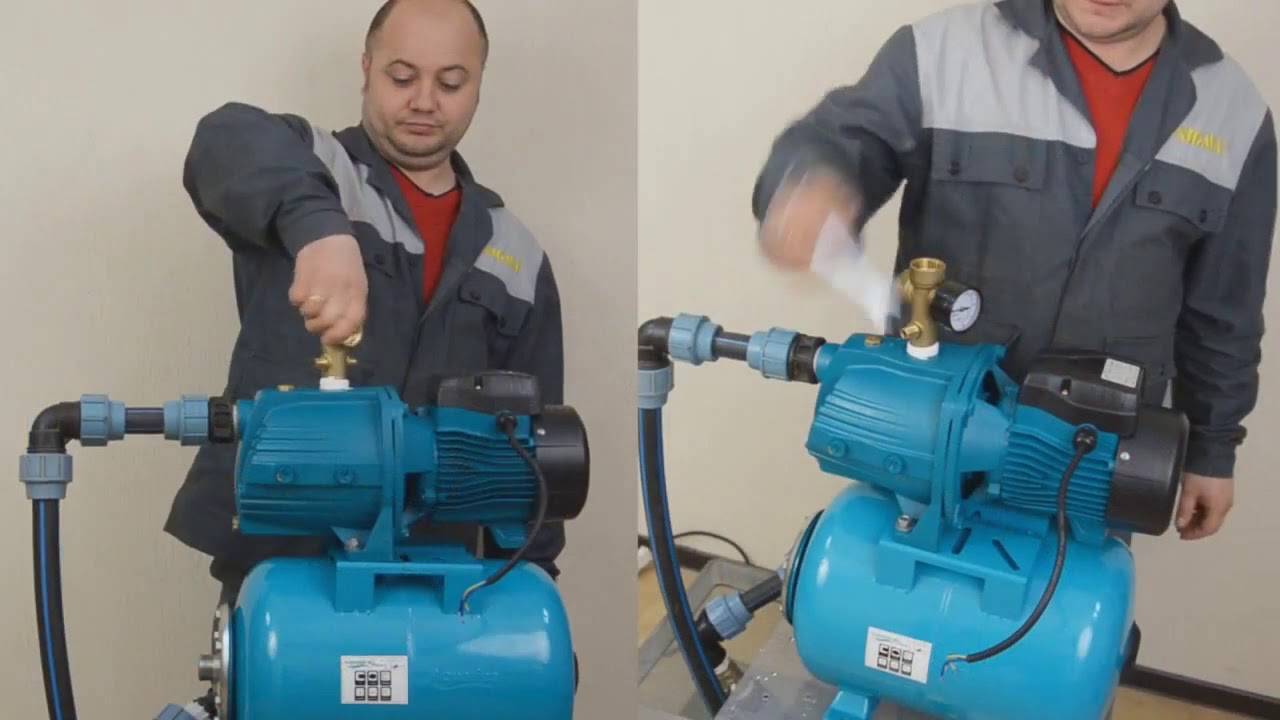

Как запустить насосную станцию после зимы? Заливка воды производится через специальную пробку, размещённую на корпусе насоса. Постепенно происходит заполнение всех полостей. Особенно внимательным нужно быть с всасывающими шлангами на горизонтальных участках. При невозможности исправить положение, можно в проблемном месте врезать стравливающий кран и немного приподнять его по отношению к остальной магистрали. Во время заполнения системы необходимо держать его в открытом положении. Закрывается после начала вытекания из него воды. Затем производится контроль уровня воды в заливном патрубке и запуск насосной станции.

Повторное появление воздуха говорит о его подсосе в местах соединения труб, фитингов, пробок. Проблемные места обжимаются, и процедура подготовки повторяется.

Коротко о главном

Перед запуском системы откачки воды из подземного источника важно убедиться, что оборудование правильно подключено. Если используется пусковая установка, убедитесь, что имеется линия рециркуляции и что она соединена с резервуаром для хранения

Если трубка подсоединена к насосу, аккумулятор должен быть предварительно подготовлен.

При первом запуске система должна быть полностью заполнена водой. Кроме того, после эксплуатационного испытания автоматизация должна быть завершена с подробными настройками. Это обеспечивает наилучшую работу системы. После настройки система может работать более незаметно и с большей мощностью.

Алгоритм работы насосной станции

Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:

  • изначально вода поступает в гидробак и наполняет его;
  • после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
  • срабатывает реле, которое отключает насосную станцию;
  • в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
  • реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.

Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.

Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.

Для чего нужна насосная станция

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

  • добыча воды из источника и ее подача в водопроводную систему дома;
  • выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
  • защита оборудования от самопроизвольного включения;
  • хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

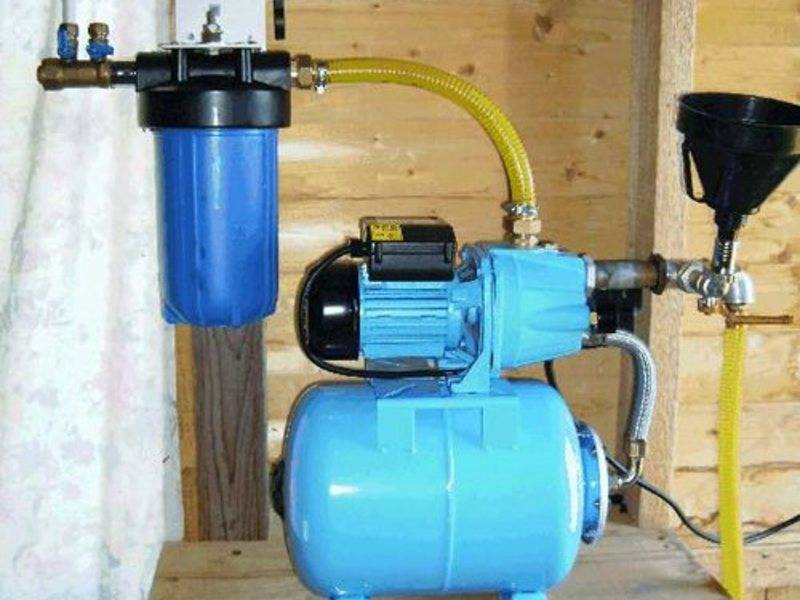

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

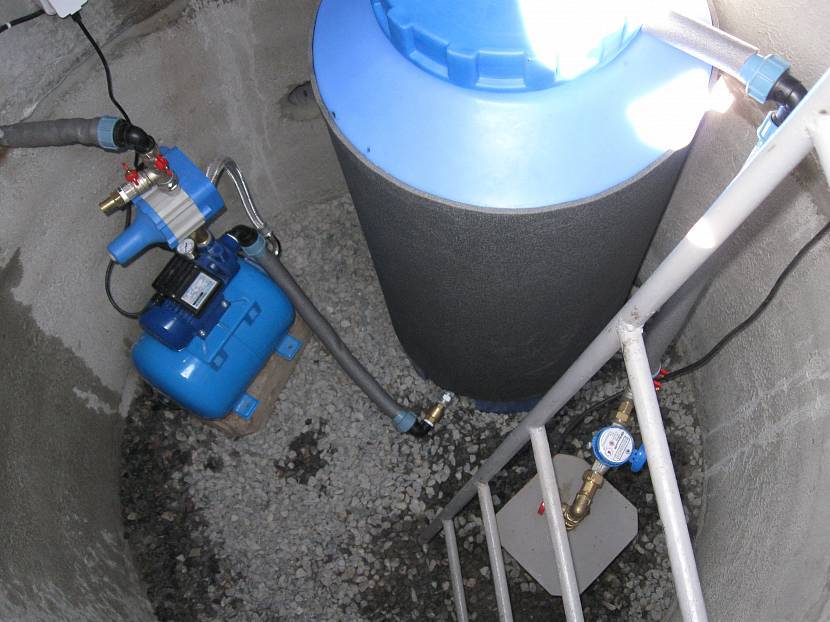

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

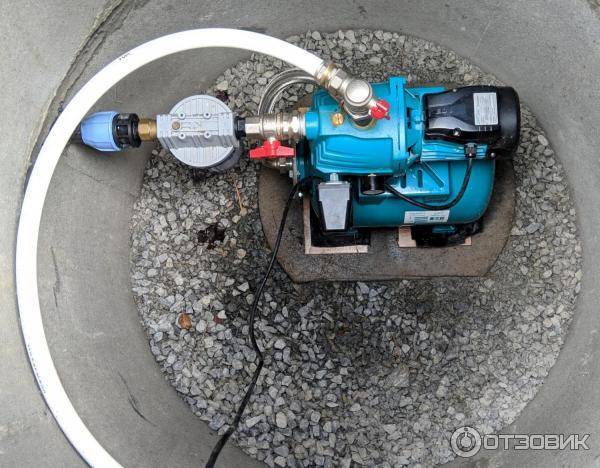

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Самые распространённые ошибки при подключении насосных станций

Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:

неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений

В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.

После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.

Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

  • насоса, который подает воду;
  • гидроаккумулятора, где вода хранится под давлением;
  • управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

  1. Вода заполняет гидробак.
  2. Давление поднимается до верхнего установленного предела.
  3. Реле давления отключает насос, поступление воды прекращается.
  4. Когда включают воду, она начинает убывать из ГА.
  5. Происходит снижение давления до нижнего предела.
  6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Основные компоненты

Насосная станция для частного жилища – отличное решение для автоматизации водоснабжения из любых источников. Кроме покупки оборудования и всех необходимых материалов желательно знать, как происходит монтаж оборудования. Разные характеристики моделей позволяют обеспечивать подачу жидкости в любые точки.


Монтаж устройства с большим баком в скважинеИсточник skvagina.dp.ua

С встроенным эжектором

Имеют большой напор и могут высоко поднимать воду. Не требуется наполнять систему жидкостью. Имеют хорошие показатели производительности, надежные, но шумные, поэтому ставят в подсобном или звукоизолированном помещении. При установке учитывается уровень расположения воды и горизонтальный трубопровод.

С выносным эжектором

Забирают жидкость с большой глубины. Эжектор в воде, к нему крепят шланги. Малошумные, экономичные по потреблению электричества, но имеют небольшую эффективность.


Модель с внешним эжекторомИсточник budmir.com.ua

Погружной насос

Подключение насосной станции гарантирует забор жидкости с разной глубины и на большом отдалении источника. Характеризуется небольшим шумом, не боятся подсоса, протечек. Довольно дорогие модели. Могут использоваться только в чистой воде, желательна установка хорошей системы фильтрации, но требуется ее регулярная чистка. Для обслуживания необходимо поднимать устройство наверх.


Погружной насосИсточник prom.st

Гидроаккумулятор

Для уменьшения разрушительного эффекта монтируется гидроаккумулятор, который имеет мембранный тип. Он защищает устройство от износа, поддерживает давление, дает некоторый запас жидкости, исключает гидроудары. Это сосуд с мембраной – с одной стороны заполняется водой, а с другой находится воздух/азот. Вода накапливается в мембране, насос отключается, воздушная прослойка постоянно поддерживает требуемый напор. При уменьшении объема жидкости падает давление, включается насос. Элемент подбирается с учетом количества жильцов, мощности, точек, числа включений и давления. Если расчет произведен неправильно, насос будет часто включаться и быстро износится. Если воды много, то она будет застаиваться.

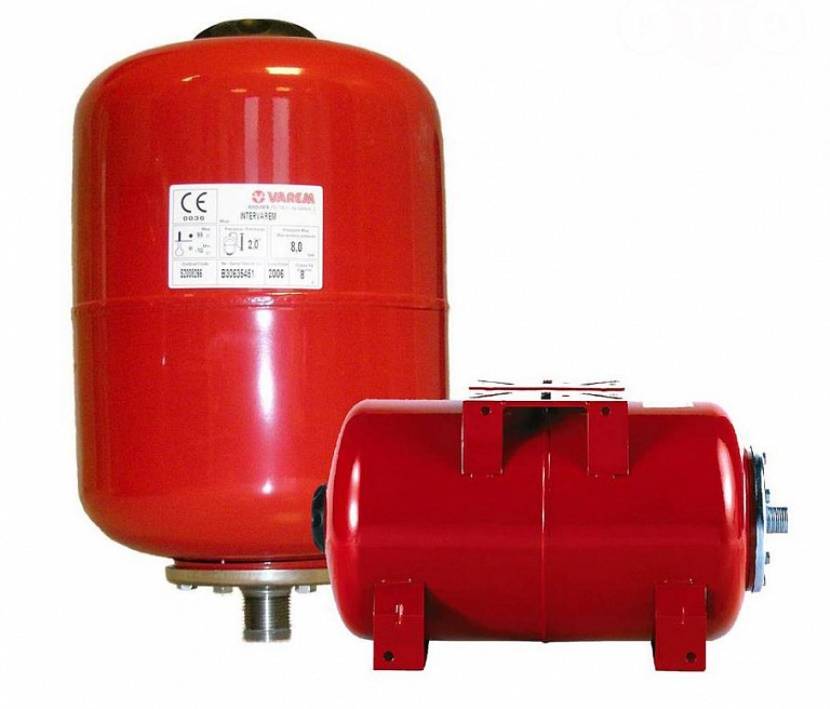

Варианты гидроаккумуляторовИсточник moikolodets.ru

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.

Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

  • резьбовые соединения, чтобы не допустить протечек;
  • фильтры, которые нуждаются в периодической чистке;
  • реле для настройки показателей;
  • гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Как правильно установить, запустить и настроить насосную станцию

Автономное водоснабжение является наиболее приоритетным техническим сооружением в частных домах, особенно если в районе нет центрального водоснабжения. Для того чтобы обеспечить непрерывную подачу воды в дом, необходимо установить и подключить насосную станцию. Это оборудование стоит недешево, но вы можете сэкономить много денег, установив и подключив станцию своими руками.

При проектировании строительства насосной станции и подключения к водоснабжению дома необходимо учитывать следующие моменты

  1. Прибор должен быть расположен вблизи источника воды. Это обеспечивает постоянное всасывание жидкости из источника и бесперебойную работу станции. Если прибор расположен вдали от колодца, он не сможет качать воду и выйдет из строя.
  2. Выберите сухое, хорошо проветриваемое и теплое место для установки прибора.
  3. Прибор не должен касаться предметов или стен.
  4. Для проведения профилактического обслуживания и ремонта к прибору должен быть обеспечен свободный доступ.

Исходя из вышесказанного, может быть несколько вариантов установки устройства

Дом.

Отапливаемые помещения идеальны для правильной работы. Желательно, чтобы в вашем доме была котельная типа колодца.

В качестве окончательного решения системы водоснабжения могут быть установлены в коридорах, ванных комнатах, прихожих или кладовых. Однако эти комнаты можно максимально отдалить от остальной площади (спальни, гостиной). Устройство должно быть установлено в шкафу или закрыто специальной звукоизолирующей крышкой.

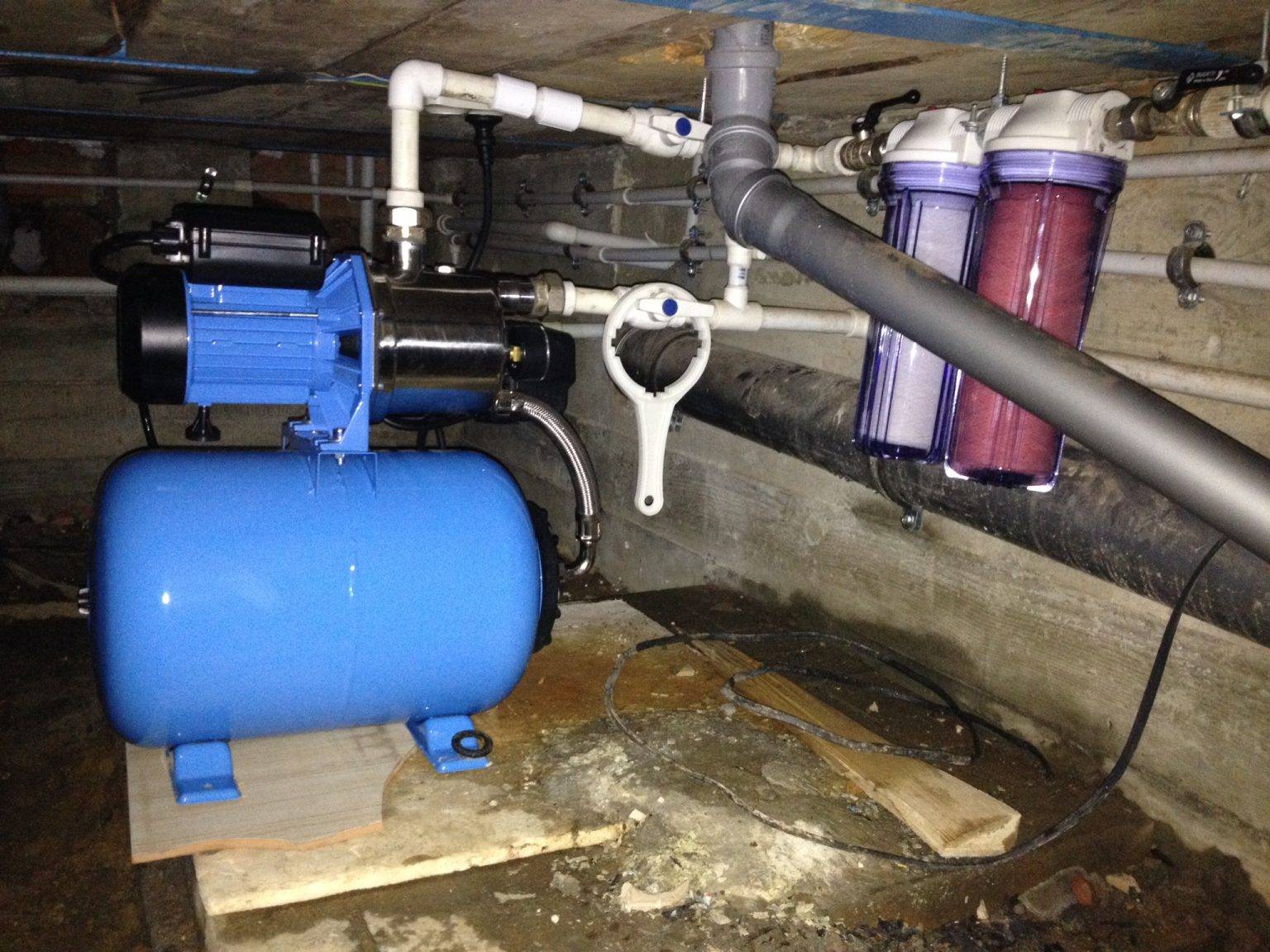

В подвалах.

Во многих случаях насосная станция устанавливается в погребе или подвале дома. Устройство может быть установлено под полом, а доступ к нему осуществляется через колодец. В любом случае, место, где устанавливается устройство, должно быть хорошо проветрено и герметизировано. Она также должна быть достаточно жаркой, чтобы зимой температура не опускалась ниже 0°C.

У колодца.

На скважине устанавливается небольшая платформа для крепления насосной станции к скважине. Подключение осуществляется ниже линии промерзания.

Совет! Рекомендуется, чтобы колодец был хорошо изолирован. Однако при такой установке затруднен доступ к оборудованию для обслуживания и ремонта.

В коробке.

В этом случае вокруг источника воды (кессона) сооружается небольшое помещение (кессон) для правильной установки насоса.

Редуктор закрыт крышкой с люком в верхней части для удержания устройства на месте. Крышка хорошо утеплена на зиму.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

  • нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
  • где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
  • слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
  • зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Настройка и проверка автоматики

После первого запуска происходит регулировка автоматики. Если в системе есть реле давления, то при максимальных показателях, которые заранее устанавливаются в настройках, насос отключается. При заборе воды опять срабатывает реле и запускает систему, когда давление становится минимальным. При этом настройки можно регулировать самостоятельно.

Настройка автоматики:

Сначала потребуется отключить насос и слить воду с гидробака. Выполнить это легко, открутив кран, который находится снизу в системе. Для открытия используют отвертку или гаечный ключ. Затем запускается насос, и вода поступает в гидробак. При этом следует контролировать показатели манометра при отключении. Именно такие данные считаются максимальными. Дальше открывают дальний от насоса кран. При вытекании воды давление будет снижаться, что приведет к запуску

При запуске важно зафиксировать все показатели. Они послужат минимальным давлением

Далее находят разницу показателей
При тестировании системы следует обратить внимание на напор воды, которая поступает с самого дальнего крана. При неудовлетворенных показателях нужно повысить давление
Для этого насос отключают и сильнее закручивают гайку на большой пружине, которая находится в реле. Чтобы уменьшить напор, гайку откручивают. Дальше приступают к настройке разностей давления. Данные получают при отнятии максимального от минимального. Потребуется выполнить регуляцию гайки в реле, чтобы устранить проблему слишком низкого или высокого давления. Норма – 1,4 бар. После регулировки проверяется работоспособность. При необходимости можно заново выполнить настройку.

При отсутствии любых настроек реле схема регулировки немного другая. Сначала запускается насос, нагнетая давления так, чтобы напор воды из дальнего края был хорошим. Фиксируют показатели манометра и выполняют отключение насоса.

Далее следует отключить питание и открыть крышку на реле. Затем начинают подтягивать гайки. При щелчке регулировка прекращается. Крышка ставится на место, запускается насос. Далее следует подтянуть гайку на меньшей пружине до щелчка. После проверки работоспособности можно смело эксплуатировать насосную станцию.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
