Как заполнить систему отопления теплоносителем: описание от «а» до «я»

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Таблица с разновидностью теплоносителей

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен, но стоит дороже и замерзает при более высоких температурах

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами

Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

• Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов.
• В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы). Объем расширительного бачка для разных типов теплоносителя
• Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Твердотопливные двухконтурные агрегаты

Такие двухконтурные котлы представлены несколькими видами. Их можно объединить в две группы:

1. Стандартные.
2. Агрегаты длительного горения.

В первых топливо сгорает очень быстро, и поэтому каждые 2 часа приходится подбрасывать дрова. Вторые радуют более длительным горением: одна закладка топлива может гореть от 12 часов до 5 суток. Есть и устройства со сверхдлительным горением: одна загрузка горит 30 суток. Многие эксперты рекомендуют включать их в свой проект отопления дома и делать все расчеты, учитывая такие установки.

Котлы длительного горения бывают:

1. Шахтными.
2. Классическими с топкой, имеющей большие размеры.
3. Устройствами с цилиндрической формой и принципом сгорания топлива «сверху вниз».
4. Пеллетными.
5. Пиролизными.

Модификации всех этих видов имеют только напольное исполнение.

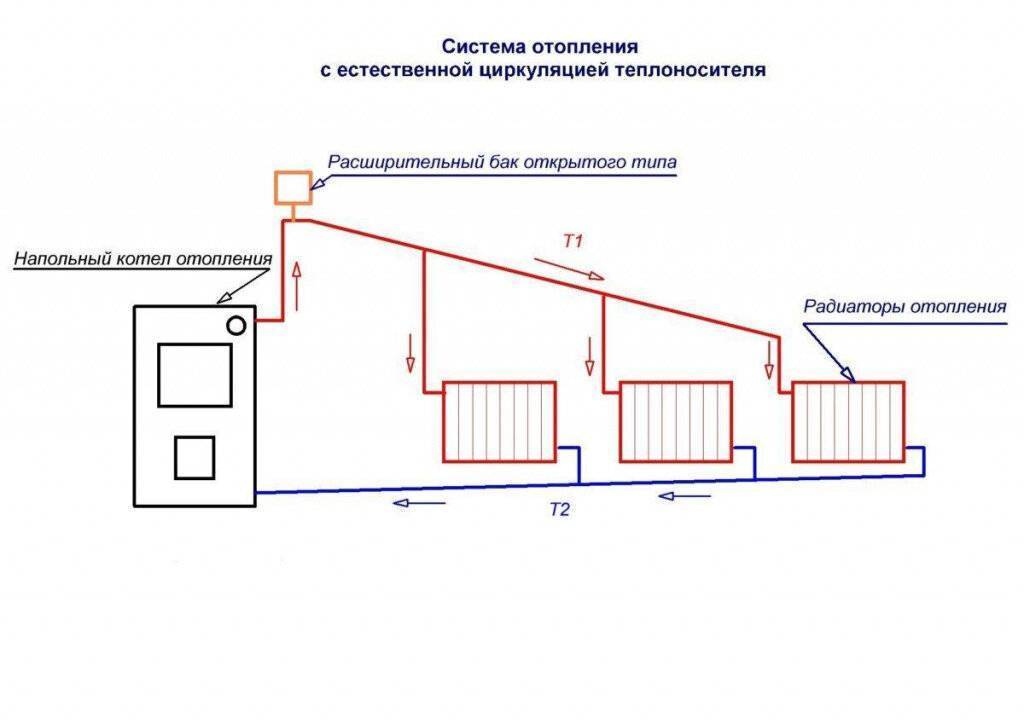

Открытая система отопления

Открытая система отопления

Если выполняется заполнение системы отопления открытого типа в частном доме, то порядок выполнения работ несколько отличается. Особенность заключается в том, что давление в трубах равно атмосферному. Поэтому главным элементом контроля является расширительный бак, установленный выше остальных приборов отопления.

В этом случае порядок заполнения системы отопления следующий:

1. Выполняется слив старого теплоносителя и прочистка труб.
2. На всех отопительных приборах открывается кран Маевского.
3. Поступление жидкости для заполнения системы отопления можно осуществлять через обратную трубу.
4. Как только весь воздух выйдет из системы — проверяется уровень воды в расширительном баке. Он должен быть заполнен на 2/3.

Примечательно, что с помощью ручного насоса, применяемого для заполнения системы отопления, можно и добавлять теплоноситель.

1 Особенности систем отопления

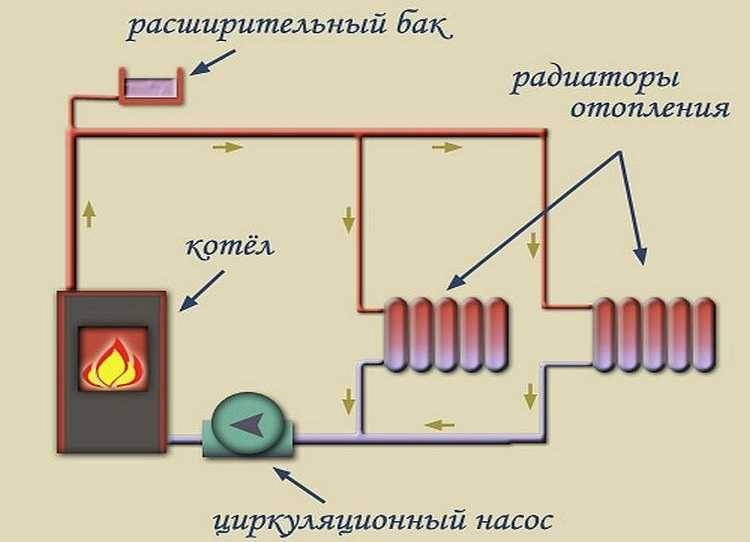

В системах открытого типа расширительный бак необходимо устанавливать в самой верхней точке. Жидкость, находящаяся в контуре, контактирует с воздухом. В закрытых типах расширительный бак в своей конструкции имеет герметичную мембрану. Теплоноситель изолирован от воздуха.

Заполнить систему отопления двухконтурного котла можно таким образом:

1. 1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. 2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. 3. Ручным наливом через верх. Для этого применяется насос.
4. 4. С помощью ручного насоса через подпиточный вход.

Большинство людей, проживающих в частных домах, знают один наиболее простой способ (он же является и наихудшим) правильно залить воду в систему отопления открытого типа. Теплоноситель подаётся через расширительный резервуар. Жидкость поступает с небольшими интервалами, чтобы воздух успевал уходить.

Периодичность замены теплоносителя

Если в многоквартирных домах теплоноситель сливается ежегодно, то в частных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является подготовленной:

• не содержит в составе кислорода;
• в результате длительного контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;
• все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали, и вода стала приспособленной к циркуляции без химической активности.

Если нет опасности замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости замены проверяется фильтр грубой очистки — если он относительно чист, то воду менять не надо.

Что касается антифриза, то качественный состав по технологии меняется раз в 5—7 лет. Однако на практике он используется намного дольше.

Второй шаг – промыка системы

Заполняем систему отопления водой до давления в 2 бара, после этого включаем циркуляционный насос. Если есть система первично-вторичных колец или котел подключен к системе непосредственно, то сразу можно запускать котел и без нагрева или при минимальном нагреве даем возможность поработать системе приблизительно час.

После этого проверяем состояние фильтра-грязевика. Если он чистый, на этом промывка считается законченной. Если в нем есть грязь, то нужно очистить сеточку, запустить систему снова, дать поработать полчаса и снова смотреть состояние фильтра. Промывка считается законченной, через полчаса на сетке фильтра не будет грязи.

Промывочную воду нужно слить из системы отопления, остатки удалить компрессором. После этого можно начинать заполнение системы рабочим теплоносителем.

Порядок действий перед запуском системы отопления

Открыть кран на расширительный бак.

Открыть краны, перекрывающие теплоноситель на подаче и обратке от котла.

Важно! Перечисленные краны должны быть открыты всегда, после запуска системы лучше всего снять с них маховички совсем и убрать «на видное место». На блоке безопасности никаких кранов быть вообще не должно

На блоке безопасности никаких кранов быть вообще не должно.

Открыть вентили на всех радиаторах. А краны Маевского закрыть.

Если система отопления с коллекторами, то краны открыть и на коллекторах (на подаче и обратке, а не те, которые для подпитки и слива системы).

Если есть автоматические воздухоотводчики, проверить, открыты ли они: сверху на них чёрный колпачок, его нужно открутить, чтобы воздух мог выходить.

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Пример системы автоматической подпитки

На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:

• емкости с резьбовой крышкой;
• насоса-дозатора;
• реле давления;
• жесткой всасывающей линии с датчиком уровня;
• воздушного клапана для выпуска воздуха;
• штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
• инжекционного клапана для присоединения к системе циркуляции;
• гибкой трубки;
• датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
• электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.

Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.

Функционирует данный узел по такому принципу:

1. Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
2. Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
3. При достижении давления в системе заданного значения подкачка автоматически прекращается.
4. При падении давления реле включает насос, возвращающий системе стабильность.

Наладка системы отопления

После заполнения системы нужно пройти по всем радиаторам и спустить воздух через краны Маевского: открываем кран Маевского, сперва выходит воздух, потом кран «плюётся» воздухом с водой… когда потекла только вода, значит, радиатор водой заполнился, кран Маевского закрываем. И так по всем радиаторам.

Скорей всего давление после манипуляций с радиаторами упадёт, поэтому вновь подпитываем систему до рабочего давления. Если есть второй этаж, таким же образом спускаем воздух из его радиаторов. И – подпитываем систему до рабочего давления.

Стравливаем воздух из циркуляционного насоса. У насоса есть винт, его нужно приоткрутить отвёрткой с широким шлицем. Сначала, как из радиаторов, будет выходить воздух, а потом тонкой струйкой вода. После этого винт закрутить. Проверить давление, при необходимости долить теплоноситель.

Важно! Прежде чем идти дальше, прислушайтесь, работает ли насос. Бывает, что он не работает, потому что закис его ротор

Выключаем насос и исправляем, для чего нужно: 1) выкрутить винт в центре двигателя насоса; 2) внутри, на торце ротора, есть шлиц, в него вставляем отвёртку и поворачиваем ротор; 3) вкручиваем винт на место. Снова всключем насос, он просто обязан теперь работать.

На 10-15 минут. Причём, после 1…2 минут работы снова приоткручиваем винт на насосе, если идёт вода – всё в порядке. При включении насоса будет слышно, что из воздухоотводчиков опять пошёл воздух, это тоже нормально. И давление упадёт, а мы систему подпитаем до нужных нам 1.5 атм.

Пока насос работает, проходим по всем кранам Маевского и проверяем наличиеотсутствие воздуха в радиаторах. И снова питаем систему до нужного давления.

Теперь верим (пока только верим), что система теплоносителем заполнена полностью (но не очень обольщаемся, воздух может выходить из системы ещё до 3-х недель и даже до месяца, особенно, если имеет место водяной теплый пол; из тёплых полов воздух выходить будет сам через воздухоотводчики на коллекторах).

Опасности слива теплоносителя

Хорошо, теперь вы понимаете, что не всем нужно сливать жидкость, поэтому этот раздел для тех, кому данная процедура необходима. Стоит обозначить определенные проблемы, которые могут возникнуть после слива жидкости перед заполнением системы отопления водой.

1. Влажный металл будет взаимодействовать с кислородом, что гарантированно поспособствует возникновению коррозийного налета на внутренней поверхности.
2. Потом придется стравливать воду, повышать давление и снова стравливать – работа не трудная, но длительная, особенно если дом очень большой.
3. Если заполнение системы отопления водой осуществляется посредством магистрального водопровода, не озера, речки или прочего, выйдет дорого сливать большое количество жидкости, чтобы потом перед началом обогревательного сезона снова ее наполнить.

Как заполнить отопительный контур водой

Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.

На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.

Содержащийся в воде кислород ведет к коррозии металлических деталей системы.

если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.

И самая большая опасность воды как теплоносителя- при охлаждении ниже 0оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.

Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.

Расчет объема

Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.

Для этого суммируют объемы:

• котла;
• расширительной емкости;
• трубопроводов;
• радиаторов.

ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.

Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.

Объем трубы в кубометрах рассчитывается по формуле

где D- диаметр трубы, м

l- длина трубы, м

К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.

Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.

Правила выполнения подпитки отопления

В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.

В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:

• присоединить водопроводный шланг к клапану подпитки;
• открыть вентиль в нижней точке контура рядом с котлом;
• открыть воздушный клапан в верхней точке трубопровода;
• при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
• Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
• При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.

Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.

Что заливать в систему отопления?

Заполнение системы отопления антифризом

Если заполнение системы отопления ведется водой, то нет нужды искать дистилированную или какую-то специально подготовленную воду для систем отопления. Если искать, то результаты обязательно будут, потому что желающих продать воздух очень много. Для заполнения системы нужно брать обычную водопроводную воду. Вреда это никакого системе не принесет. Не стоит попадаться на рекламные удочки и покупать специальные присадки ни в системы отопления, ни в стиральные машины. Не надо тратить деньги на то, без чего можно обойтись.

На рынке есть три основных незамерзающих теплоносителя, которые специально подготовлены для систем отопления. На основе глицерина, на основе пропиленгликоля и этиленгликоль.

Глицерин не стоит даже рассматривать. Это повлечет за собой большую волокиту с настройкой системы, с плохой теплоотдачей. А закончится все тем, что придется промывать систему и заливать другой теплоноситель.

Выбор теплоносителя для заполнения системы отопления стоит между этиленом и пропиленом. Лучше все же выбрать первый вариант, так как его теплоемкость выше, меньше расход. Он меньше кипит на котлах электрических и на котлах настеных газовых, там где очень интенсивыный теплообмен на горелке небольшой площади. Не пенясь и меньше выгорая, этиленгликоль работает лучше, обладает высокой телоотдачей и в два раза дешевле, чем пропиленгликоль.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

• объем системы отопления составляет 28 литров;
• размер расширительного бака для системы, заполненной водой 2,8 литра;
• размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется

Пустое устройство весит не так много, но заполненное водой имеет солидную массу

Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

Рекомендации по применению

Не разрешается применять антифриз в системе отопления с трубами, покрытыми оцинковкой. Результатом химической реакции теплоносителя с металлом являются не растворяющиеся осадки, забивающие трубы.

Не рекомендуется смешивание антифризов не только различного назначения, но и марок, так как это может привести к снижению эксплуатационных качеств теплоносителя, а также образованию внутри труб и батарей ржавчины. В отдельных случаях такое смешение возможно, но лишь после проведения тестирования на их совместимость.

Расширительный бачок для жидкости в системе отопления

Разводить антифриз рекомендуется мягкой дистиллированной водой без содержания солей металлов. В случае добавления обычной воды из водопровода в отопительной сети могут образоваться нерастворимые остатки. Показатель жесткости воды должен составлять не более 5 единиц. Пропорция разведения концентрированного антифриза водой составляет 1 к 2.

Перед тем, как заполнить систему отопления антифризом, следует убедиться в достаточной мощности насосов и батарей, потому как, например, этиленгликолевый антифриз обладает теплоемкостью на 15-20% ниже, чем вода.

Перед сменой традиционного теплоносителя на морозостойкий рекомендуется увеличить вместимость расширительного бака либо заменить его на больший. Объем бачка должен быть не менее 15% от всего объема жидкости в системе отопления.

Для эффективного применения антифриза в отопительной системе важнейшим условием является обеспечение ее герметичности. В открытых системах использование антифриза не позволяет добиться значимого эффекта.

Когда выполняется заполнение теплоносителем

Известны всего две ситуации, требующие выполнения данной технологической операции:

• запуск отопления в эксплуатацию (в начале отопительного сезона);
• повторный пуск после проведения ремонтных работ.

Обычно воду-теплоноситель сливают поздней весной по двум причинам:

1. Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
2. Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки. В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

Закачка антифриза в систему отопления.

Контроль качества заполнения отопления

Перед тем как заполнять водой закрытую систему отопления, нужно убедиться в наличии всех защитных элементов. К ним относятся краны Маевского, байпасы, и устройства контроля — термометры и манометры. Они необходимы не только для контроля давления в трубах во время подачи теплоносителя, но и являются главными мерами безопасности во время работы отопления. Именно так можно правильно заполнить радиатор отопления водой.

Во время правильного заполнения закрытой системы водой необходимо контролировать следующие параметры:

• Давление. Манометры необходимо установить в ключевых местах системы — крайних радиаторах отопления, и самой высокой точке. После окончательного выхода воздуха давление на всех манометрах должно быть одинаковым;
• Отсутствие протечек.

Только таким образом можно достичь стабильного давления. Однако основной процесс проверки происходит во время включения котла. Температурное расширение воды при максимальном режиме работы не должно сказываться на целостность трубопроводов элементов отопления.
