Какие бывают запчасти для дренажных насосов и как их правильно выбирать

Дренажный насос – как выбрать подходящий агрегат?

Выбирая дренажный насос для дачи или частного дома, следует придерживаться определенных критериев. Среди наиболее важных факторов необходимо выделить:

• Условия эксплуатации прибора – при покупке нужно помнить, что эффективность и продолжительность работы дренажного насоса зависит от степени загрязнения воды. Грязь, известь и песок могут быстро вывести из строя даже самые мощные бытовые агрегаты;
• Напор, создаваемый устройством – при подсчетах нужно помнить, что один метр по вертикали равен 10 метрам по горизонтали. Если глубина подвала или смотровой ямы составляет более 5 метров, то напор насоса по паспорту должен составлять примерно 45–50 м;
• Габариты и уровень шума при работе – для выкачивания воды из небольшого подвала лучшим будет маленький насос. Мини агрегат работает тихо, отличается надежностью, простотой в подключении и долговечностью;
• Наличие защиты от работы на «сухом ходу» – эксперты советуют покупать оборудование со встроенным поплавком. С необходимой автоматики лучше выбирать агрегаты, оборудованные реле протока воды и с вертикальным выключателем;
• Привод насоса – покупая ручной прибор, следует помнить, что откачивание воды с ним отнимет немало времени и сил. Лучшими и более простыми в эксплуатации станут агрегаты с электрическими моторами. При высокой производительности они потребляют минимум электроэнергии, просты в монтаже, эксплуатации и обслуживании.

Перечисленные факторы помогут определить подходящий вариант для использования в быту и хозяйстве, и не переплатить за него.

Виды грязевых насосов

Самовсасывающие насосы для откачивания воды имеют разное устройство и принцип работы. Подбирают их по функциональным особенностям и выполняемым задачам.

Центробежные

Это самые популярные и надежные агрегаты. Модели консольно-моноблочного типа с открытым колесом применяют для перекачивания жидкостей с включениями размером до 10 мм.

На фото – центробежный насос с открытым рабочим колесом

Устройство и принцип действия:

• Основной рабочий элемент насоса – колесо, состоящее из двух дисков с выгнутыми лопастями между ними;
• При включении колесо начинает вращаться и всасывать жидкость в центр;
• Под действием центробежной силы вода отбрасывается к периферии колеса и попадает в спиральную камеру, а из неё в напорный патрубок и далее в закрепленный на нем отводящий рукав.

Дренажные насосы самовсасывающие для загрязненных вод также относятся к центробежным. Они могут откачивать как чистую, так и загрязненную воду с размером частиц до 10 мм и работать при минусовых и высоких плюсовых температурах.

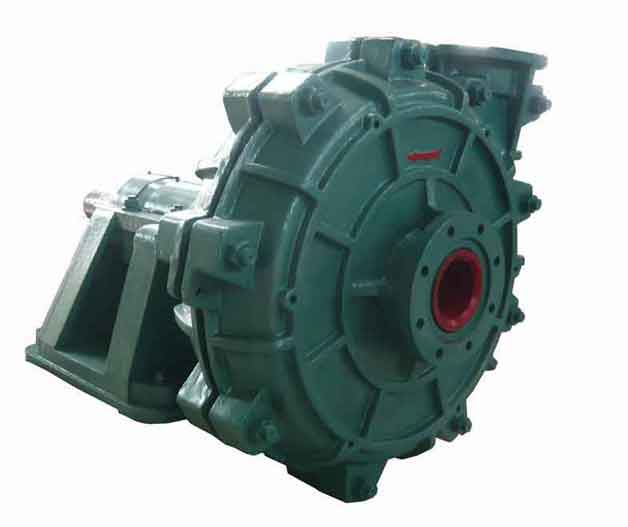

Промышленный шламовый насос

Их разновидность – шламовые насосы, предназначенные для перекачки воды с очень высоким содержанием твердых веществ (более 10% от объема).

Винтовые

Основное назначение винтовых насосов этой категории – выкачивание жидкостей из выгребных и сливных ям, так как они легко справляются с фекальными канализационными стоками и иловыми массами. Поэтому их используют для очистки септиков и канализационных колодцев, а также для перекачивания любых вязких жидкостей с температурой до +75 градусов.

Схема устройства винтового насоса

• Рабочих элементов у этого устройства два: ротор в виде винта из чугуна, хромированной или нержавеющей стали, и статор в виде двухзаходной обоймы из эластичной резины, внутри которого вращается ротор;
• Винт соединяется с валом с помощью карданной передачи, допускающей их несоосность при вращении;
• Когда вал начинает крутиться, винт в резиновой обойме совершает сложные движения: он вращается вокруг своей оси, в то время как ось тоже двигается по кругу с небольшим радиусом;
• В результате между винтом и обоймой возникают замкнутые полости, заполненные транспортируемой жидкостью и двигающиеся по направлению от всасывающей к нагнетательной камере.

Мембранные

Для работы таких агрегатов нужен компрессор, поэтому используются они преимущественно на строительных площадках, когда требуется откачивать воду из котлованов, содержащую частицы почвы, камни, глиняную жижу. Инструкция допускает содержание подобных включений до половины объема всей жидкости при их максимальном размере 50 мм.

Принцип их работы отлично виден на следующей схеме:

Внутреннее устройство и принцип действия мембранных насосов

• Сжатый воздух из компрессора попадает в устройство через отверстие в корпусе и распределительный механизм, подающий его попеременно то в одну, то в другую камеру;
• Поступающий в левую камеру воздух давит на левую мембрану, и она выталкивает вверх находящуюся здесь жидкость, которая вытекает через выпускной патрубок;
• В то же время правая мембрана, соединенная с левой штоком, тоже уходит влево, в результате чего в правой камере создается разрежение и в неё через всасывающий патрубок устремляется откачиваемая вода;
• Затем воздух поступает в правую камеру и все происходит точно так же: вода из неё устремляется вверх, а левая камера тем временем заполняется.

То есть мембранный насос годится для работы в самых сложных условиях. При этом он очень надежен, так как в его конструкции практически отсутствуют трущиеся друг о друга детали.

Выбор шланга для фекального насоса

Для очистки выгребной ямы выбирают фекальный насос и подключают к нему отводной шланг, который бывает двух разновидностей – для фекальных насосов и для ассенизаторских машин.

Для подключения насоса на участке часто выбирают плоские напорные текстильные шланги. Их делают двухслойными. Наружная текстильная основа обеспечивает защиту от деформационных перегибов и долговечность. Внутреннее напыление из ПВХ увеличивает гибкость и характеристики прочности, а также не позволяет твердым отложениям оседать на стенках. Такие шланги имеют характеристики в виде рабочего давления, температурного режима, диаметра просвета трубы. Обычно для фекальных стоков это диаметр в 50 мм, 40 мм, 32 мм.

Устройство дренажного насоса – конструкция прибора

Одно из главных преимуществ дренажного насоса заключается в простоте его конструкции. Агрегат для откачки воды из колодца состоит из корпуса, электрического мотора и насосного узла. Последний элемент отвечает за бесперебойную подачу и перекачивание жидкости. На валу насоса установлены лопасти или рабочее колесо. Вал фиксируется в узлах подшипников прибора.

В устройство мотора входит ротор и статор, а в конструкцию насосного узла – патрубок всасывания и патрубок нагнетания. Автоматический блок управления состоит из реле защиты от перегрева, терморегулятора и автоматического выключателя.

Лопасти прибора изготавливаются из прочного технического полимера, обладающего устойчивостью к коррозии и механическим повреждениям. Некоторые современные модели для грязной воды оснащены стальными лопастями, которые являются более надежными, чем полимерные детали.

Все запчасти насоса помещены в прочный металлический корпус. Корпус погружного дренажного агрегата изготавливается из нержавеющей стали, а корпус поверхностного агрегата – из чугуна или композитных сплавов.

Какой дренажник для откачки лучше?

Рассмотрим несколько важных параметров, которые помогут сделать правильный выбор дренажного насоса:

Параметры
Описание
Производительность
Прежде всего определяется объем будущих работ. Многие бытовые модели в минуту способны перекачать до 180 литров. Для домашнего использования этого вполне может оказаться достаточно
Напор
Напор или скорость откачивания воды определяет мощность двигателя, глубина источника и расстояние выброса воды. Каждые 10 м шланга теряют 1 м напора
Откачиваемая среда
Агрегаты делятся на несколько разновидностей по способности перекачиваемой жидкость с включениями разного диаметра. До 5 мм для слабозагрязненных, до 25 мм среднезагрязненных, до 38 мм – талый снег и дождь. Это обязательно учитывается при выборе устройства
Мощность
Модель, имеющая мощность от 200 до 400 Вт, способна в минуту перекачать до 100 л. Устройство среднего уровня обладает мощностью до 1000 Вт 300 л/мин. Данный насос выпускается для промышленного назначения
Патрубок для всасывания
Существует три положения: сверху, сбоку, снизу. Для осушения затопленного помещения подойдет нижнее расположение патрубка, а заиленного водоема верхнее направление
Дополнительные функции
Наличие автоматики: выносной или встраиваемый поплавком, термореле и т. д. Если вы хотите не вмешиваться в процесс, то набор автоматики должен быть полным
Уровень опорожнения
Если необходимо полностью осушать емкость или шахту, то это учитывается при выборе. Например, самовсасывающая модель устанавливается в воду глубиной до 40 мм
Температура воды
При работе двигатель и все устройство склонно нагреваться. Некоторые используются для перекачивания исключительно холодной воды

Другие модели допускаются для перекачки жидкости температурой до +70 °С
Материалы
Немаловажно, из какого материала сделаны лопасти и корпус агрегата. Хорошо, если электронасос имеет металлический кожух, а также лопасти

Устройство дренажного насоса

Эта конструкция включает в себя в упрощенном виде следующую элементную базу:

• Электрический двигатель.
• Крыльчатый вал. Он может находиться непосредственно на двигателе,  а может отдельно, но от этого суть не меняется – элемент нужен для обеспечения движения воды внутри приборы. Его делают из нержавеющей стали.
• Насосный узел, имеющий заборные патрубки. В нем вода поступает через отверстия прямо в насос. Диаметр отверстий может быть разным, так как все зависит от размера пропускаемых твердых микрочастиц.
• Выключатель (поплавковый). Он нужен для предотвращения затопления и холостого вода вследствие автоматического включения/отключения (все зависит от уровня воды).
• Корпус. Оболочка насоса, которая для этого изделия бытового назначения делается из пластика/стали. Это делает устройство мобильным и удобным в использовании.

Принцип действия

Если вы знаете, какие именно конструктивные элементы входят в «состав» насоса, будет несложно разобраться, как именно работает дренажный насос.  Вначале следует подключить прибор в электросеть, и при запуске первым начнет работу электрический двигатель и крыльчатый вал. Крутящиеся лопасти образуют вокруг себя разреженный воздух и давление в камере автоматически снизится. Вода начнет затекать внутрь, и благодаря действию центробежной силы будет продвигаться к отверстию выхода, а с него в трубу или отводящий шланг. А вот грязная вода будет отведена в отдельную емкость или отстойник. Данный принцип используют и для перекачивания чистой воды, но в больших объемах.

Главные отличия устройства фекальных и дренажных насосов

Не менее важный момент – принцип действия фекального и дренажного прибора похож, но есть и ряд серьезных отличий. Прямое предназначение первого – это работа с твердыми частицами меньшего диаметра, где допустимый размер колеблется от 1,2 до 1,5 см, а дренажные бытовые модели могут пропускать примерно 0,5 см (в редких моделях пропускной предел 2 см).

При этом хочется отметить, что фекальные насосы показывают наилучшие результаты именно при работе в вязкой среде, но важно учесть, что при оснастке в виде специальных измельчителей устройство автоматически становится в 1,5-3 раза дороже

Какой дренажный насос лучше купить

Выбирая дренажный насос, нужно обращать внимание на материалы, из которого он изготовлен, максимальный напор и производительность. Это основные показатели, отличающие модели друг от друга

В зависимости от них все насосы предназначены для решения своих задач.

1. Для установки в канализации лучше всего подойдет дренажный погружной насос ДЖИЛЕКС Фекальник 200/10 – он отлично справляется с большими объемами грязной воды.
2. Чтобы обеспечить высокую производительность и надежность, например, при водоснабжении дома, стоит присмотреться к поверхностной модели AL-KO HWA 4000 Comfort.
3. Для небольших дачных работ хорошо подойдет PATRIOT F 400 – он хорошо справляется с чистой водой, но и частицы грязи не станут помехой при его работе.
4. Если Вам требуется погружная установка по принципу «поставил и забыл», лучше всего на эту роль подойдет Беламос DWP 450 – высокая надежность в сочетании с отличной производительностью.

Чем отличается дренажный насос от фекального насоса?

Дренажные и фекальные агрегаты достаточно похожи между собой, как по конструкции, так и по принципу работы. Тем не менее, между ними существует ряд отличий.

Главное отличие дренажного от фекального насоса заключается в размере частиц, которые могут попасть внутрь устройства. Большинство дренажных приборов предназначены для чистой воды с фракциями, размер которых не должен превышать 1,2 см.

Фекальный агрегаты можно использовать для загрязненной воды, в которой присутствуют твердые фракции, диаметром более 10 см. Более мощный фекальный насос для промышленных нужд способен поглощать частицы, диаметром более 12 см.

Второе отличие заключается в источниках, для которых могут использоваться оба вида оборудования. Дренажные агрегаты предназначаются для подвала, для бочки и других резервуаров, в которых скапливается более-менее чистая вода. Нередко такие агрегаты применяются для бассейна, размещенного на улице. Фекальные приборы применяются только для очистки выгребных ям с большим количеством песка, извести и мусора.

На что обратить внимание

Все виды дренажных насосов отличает большой диаметр выпускного патрубка, поэтому обычный садовый шланг к насосу не подойдет. Не забудьте приобрести у продавца вместе с насосом дренажный шланг нужной Вам длины.

Именно по причине большого диаметра патрубка, а также в силу малой мощности ( до 1,1 кВт) напор в бытовых дренажных насосах невелик. Его диапазон от 6 до 25 метров.

Дренажный насос в работе

Давайте рассмотрим несколько примеров:

1. Требуется откачать подвал, помещение, бассейн, обеспечить полив из резервуара.

Подойдет обычный недорогой дренажный насос с пластмассовым корпусом.

Примеры:

Pedrollo TOP 1; 2; 3; 4; 5 – частицы до 10 мм, напор 7-14 метров. Уровень осушения –14 мм от дна.

Sprut S1; S2 – те же характеристики, меньше стоимость.

DSP-550 PD; DSP-750 PD – осушение 40 мм от дна.

1. Нужно перекачать воду с высокой температурой (прорвало систему отопления).

Pedrolo RXm 1; 2 или Grundfos Unilift KP 150 A1; KP 250 A1.

1. Нужно поставить насос в фонтан или водопад.

Pedrollo Dm 10; 20;30, либо Pedrollo DCm 8; 30.

Установить дренажный насос своими руками совсем не сложно. Нужно помнить, что его, в отличие от насоса фекального, нельзя ставить прямо в ил, он быстро забьется. Поэтому выбираем на дне емкости самое глубокое место и ставим на него твердую плоскую подставку толщиной 2-3 см, а на нее сам насос. Система готова к работе.

Основные элементы конструкции

В упрощенном виде конструкция рассматриваемого прибора состоит из:

1. Электрического двигателя. Для перекачки воды требуется энергия, которая при помощи электрического двигателя преобразуется в механическую. Электродвигатель является основным элементом конструкции, классифицируется по мощности и конструктивным особенностям. В продаже встречаются модели, которые имеют показатель мощности электрического двигателя в диапазоне от 1 до 20 кВт и выше.
2. Вал с крыльчаткой. Наибольшее распространение получили модели центробежно-вихревого типа. Подобная модель насоса в качестве подвижного элемента имеет колесо с крыльчаткой. При этом отметим, что само колесо может быть расположено непосредственно на валу мотора или в специальной камере. При отдаленном расположении колеса с крыльчаткой в конструкцию включается и промежуточный элемент.
3. Насосный узел, имеющий заборный патрубок. Для того чтобы грунтовая вода могла поступать в систему откачки насос подключается к трубе, которая опускается в подтопленную зону или резервуар.
4. Зачастую на входе устанавливается измельчитель, который позволяет повысить защиту устройства от воздействия крупной примеси. Крыльчатка колеса изготавливается из мягкого и легкого материала, что делает ее менее устойчивой к воздействию крупной примеси. Если в воде много крупных частиц, и они не будут измельчаться, то крыльчатка может деформироваться, при большом количестве оборотов даже несущественное отклонение от нормальной формы станет причиной повышенного износа всего механизма.
5. Корпус. Для того чтобы существенно продлить срок службы насоса следует защитить его основные элементы от воздействия окружающей среды. При его изготовлении может использоваться пластик или нержавеющая сталь, а также чугун. Стоит учитывать, что пластик более устойчив к воздействию окружающей среды и имеет относительно небольшой вес. Все модели с повышенным показателем мобильности изготавливают из пластика, но стоит учитывать, что этот материал имеет невысокую прочность.
6. Выключатель поплавкового типа. Работа на холостом ходу может стать причиной повышенного износа конструкции. Именно поэтому устанавливается поплавковый выключатель, который может в автоматическом режиме отключить устройство в зависимости от уровня воды.

Кроме этого конструкция насоса может иметь и дополнительные элементы, все зависит от конкретного предназначения устройства.

Критерии выбора дренажного насоса

Подытожим, как выбрать дренажный насос. Приобретая необходимый агрегат, ориентируйтесь на следующие моменты:

1. Условия работы оборудования. Хотя с перекачиванием сточных вод легко справляются дренажные насосы – технические характеристики ограничиваются степенью их загрязнения (она не должна превышать допустимых параметров). Другими словами, крупные камни, высокий процент песка в жидкости, ил и грязь могут отрицательно повлиять на работу агрегата. То есть для устранения затопления подвальных помещений можно использовать обычный дренажный насос. Но если нужно осушить водоем, под днище насоса подкладывается твердая платформа, имеющая ровную поверхность. А если фронт работ – строительная площадка, то оптимально прибегнуть к помощи мощного фекального насоса с измельчителем.

Дренажный насос может осушать даже водоем

1. Арифметические расчеты. При подсчитывании требующейся мощности оборудования, учтите, что 1 метр длины по вертикали равен 10 горизонтальным метрам. Это значит, что если у Вас глубина сточной ямы 5 м, то длина шланга не должна быть более 50 м. При этом скорость отведения стоков будет низкой, хотя дренажные насосы работают в условиях постоянно прибывающих вод. Чтобы насос справлялся со своей задачей безупречно, прибавьте к высоте подъема стоков длину, на которую отводящая труба будет прокладываться по поверхности земли в горизонтальном направлении. Если и тогда напор не будет оптимальным, следует прибавить «припуск» длины – примерно 3 м.

Чем меньше высота подъема стоков, тем эффективнее работает насос

Совет от профессионала:

Выбирая дренажный насос, главным образом обращайте внимание на его мощность. Только этот параметр определяет оптимальность использования того или иного оборудования

1. Подбор модели дренажного насоса – производится в зависимости от состояния поверхности, где будет монтироваться дренажный насос. Лучше всего устанавливать дренажный насос в приямок, глубина которого от 40 до 60 см. Это защитит от попадания воды на пол подвального помещения. Тогда насос можно снабдить вертикальным поплавковым механизмом, который будет включать оборудование по мере заполнения углубления, оставляя пол сухим. Если же есть возможность организовать приямок шириной и длиной в 50 см и более, сгодится любой тип поплавка.

Насос с поплавком не позволит сделать максимальное осушение

Когда требуется осушить резервуар максимально, необходим специальный дренажный насос, который монтируют на твердой поверхности. В данном случае поплавок не нужен, так как он будет начинать работу только при уровне сточных вод хотя бы в несколько см. Во всех остальных случаях с задачей справятся и обычные модели.

Меры снижения затрат на запчасти

Чтобы аппарат служил дольше и не пришлось тратиться на запчасти, необходимо следовать рекомендациям изготовителя.

Дополнительные инженерные решения для увеличения эксплуатационного периода устройства:

• Подсоединение агрегата через дифференциальную автоматическую защиту позволяет не допустить его поломки при пульсации, скачках напряжения и коротком замыкании.
• При увеличении расстояния между корпусом и крыльчаткой уменьшается напор жидкости и возрастает нагрузка на электродвигатель.
• Если расположение корпуса таково, что водозаборное устройство находится на определенном расстоянии от основания емкости, оно не будет захватывать крупнофракционный мусор.

Электропровод и внутренние детали требуют проверки на исправность не реже раза в год. Для этого разбирают корпус и выполняют профилактическую очистку, что увеличивает срок эксплуатации деталей в несколько раз.

Подключение дренажного насоса

Бытовой дренажный насос обычно не требует особой подготовки (кроме моментов указанных в спецификации или в промышленных моделях). Дренажные насосы поверхностного типа обычно имеют ручку, с которой легко и удобно осуществлять перенос прибора и дополнительный шланг на 10 м, и кабель. Все, что потребуется это розетка и место слива воды.

При повторном использовании дренажного насоса с поплавковым выключателем необходимо проверять выпускной трубопровод на проходимость. Там могут быть небольшие частички грязи, или же он может быть изогнут. Каждый последующий раз использования шланг нужно будет проверять и очищать. В комплекте к прибору должен быть выходной патрубок, к которому и требуется подключить гибкий шланг для выхода воды с аналогичным диаметральным размером. Заметьте также, что чем меньше диаметр подключенного шланга тем меньшая мощность агрегата. Минимальный показатель диаметра шланга — 19 мм.

Отрегулируйте длину провода поплавкового выключателя. При полном погружении прибора в воду, его следует немного наклонить, чтобы ушел лишний воздух и не возникло воздушной пробки мешающей работе агрегата. Прибор должен устанавливаться на ровную поверхность. Если есть возможность подставьте под него небольшую ровную платформу (можно ровный лист металла), чтобы прибор не захватывал песок, мелкие камни и землю со дна.

Если глубина резервуара с жидкостью достаточно большая, воспользуйтесь подвешиванием прибора на небольшом расстоянии от дна. Для этого можете использовать прочный трос. Имейте в виду, чем большая глубина погружения дренажного насоса с поплавковым выключателем тем меньше его производительность в процессе работы. Мощность прибора прямо пропорциональна глубине погружения и дальности откачивания воды.

После этого устройство включается в сеть питания. Как только поплавковый выключатель опустится вниз прибор автоматически отключиться. Не забудьте вынуть шнур питания из розетки.

Диаметр условного прохода, сетка

Чаще всего вода, которую необходимо откачать, содержит небольшие частички твердых тел — песок, мелкий камень, твердые породы грунта, нерастворимые частицы, которые могут блокировать работу прибора. Существует допустимый диаметр таких частиц, указанный в инструкции к каждому прибору, с которым может справиться агрегат. Встречается показатель от 0,5 см и вплоть до 5 см. Работать с большим показателем не рекомендуется, поскольку это понижает производительность прибора.

Правила безопасности

• Не используйте прибор, если в воде есть люди или животные.
• Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током утечки не более 30 мили Ампер.
• Не включайте насос в незаземленную сеть питания.
• Не подключайте прибор к сети с перепадами напряжения.
• Уберегите сетевой кабель от контакта с агрессивными жидкостями — маслами, острыми и нагретыми предметами.
• Не используйте насос вхолостую, без воды.
• Не используйте и не храните прибор при низких температурах.
• Проверяйте сетевой кабель на наличие повреждений, и если таковы будут замечены, сразу же отправляйтесь в авторизированный сервис.
• При любых неисправностях агрегата не пытайтесь чинить его самостоятельно.
• Если возникает необходимость использовать удлинитель, подбирайте его в соответствии с поддерживаемой мощностью и с учетом условий эксплуатации (открытое пространство и повышенная влажность)
• Используйте дренажные насосы строго по предназначению (не откачивайте при помощи такого прибора нефть, бензин, горючие смеси).
• Большинство насосов не предназначены для откачивания горячей воды.

Плюсы в использовании дренажного насоса

Несомненно, иметь такое устройство у себя дома не помешает. Особенно если у вас есть загородный дом, или есть вероятность затопления от соседей. Итак, самые основные достоинства в этом приборе — это мобильность (занимает мало места, и поместится практически в любой резервуар) и автономность (такие элементы, как поплавковый выключатель, система защиты от перегрева созданы для безопасной работы прибора).

Вывод: что нужно знать о дренажных насосах?

Дренажные насосы используются для перекачивания жидкостей с допустимыми примесями. В зависимости от диаметра сторонних фракций различают модели насосов. Дренажные насосы можно использовать для бытового использования. При соблюдении правил эксплуатации и обслуживания можно достичь отличных показателей работы устройства.

Все технические параметры фиксируются в техпаспорте насоса. Мощность – самый главный критерий, который влияет на производительность оборудования. Большинство приборов имеют встроенные фильтры. Они предотвращают попадание крупных частиц в систему, чтобы исключить ее поломки.

Все дренажные насосы бывают погружными и поверхностными. Первый тип используется чаще, поскольку может использоваться круглый год. Поверхностные модели могут работать шумно, но их намного легче обслуживать. Погружные насосы работают в жидкости. Это предусмотрено особенностями их конструкции. В насосах есть автоматика. Она может предотвращать работу всухую и перегрев оборудования.

Во избежание проблем с работой насоса важно позаботиться о стабильном напряжении в системе. Для этого лучше установить стабилизатор

Насос нужно использовать только по его прямому назначению. Избегайте любых экспериментов при эксплуатации, чтобы оборудование не вышло из строя досрочно.
