Как сделать забирку из досок для фундамента своими руками

Забирка столбчатого фундамента самостоятельно

Эта статья написана специально для того, чтобы выяснить особенности этого процесса, а также указать, на что нужно обратить внимание. Дочитайте эту статья до конца и забирка столбчатого фундамента никогда не вызовет у вас сложностей

Что такое забирка?

Главной задачей фундамента является его способность не пропускать атмосферные осадки в дом и поддерживать естественные условия проживания в помещении.

Когда устанавливается столбчатое основание, то под домом остается много свободного пространства. Для того чтобы сохранить тепло в доме и устанавливают забирку. Создается она из следующих материалов:

Отметим, что расстояние от пола до забирки должно составлять около полуметра. Вообще, чем выше высота цоколя, тем лучше эффект. Особенно, если дом расположен в регионе, где могут быть сильные морозы.

Забирка фундамента своими руками

В качестве примера рассмотрим установку такой конструкции из деревянных досок.

Процесс установки будет осуществляться следующим образом:

Какие материалы лучше всего использовать?

Если у вас в наличии отсутствуют деревянные доски, то их можно заменить цементными плитами, при заливке которых использовались деревянные опилки. Хотя и такой материал не обладает высокими теплоизоляционными свойствами, используют его достаточно широко.

В случае, если вы используете вместо досок кирпич или камень, то установки таких материалов производится на сваренный металлический каркас. Обычно это каркас заливается раствором. А укладка кирпичей будет производиться на засохшую стяжку.

Также для таких целей используют листы асбестоцемента, пропитанные материалом, который создает дополнительную защиту от попадания влаги. Например, можно использовать олифу.

Если такую конструкцию не утеплить, то деревянный дом будет иметь большие потери тепла. Значить нам нужно, отдельно рассмотреть процесс утепления.

Как утеплить забирку?

Важным условием комфортной температуры в доме является утепление забирки.

Для этого нужно:

Теперь вы знаете, как делается забирка столбчатого фундамента.

Какие факторы помогут защитить забирку и продлить срок ее эксплуатации?

Обрабатывайте выбранный материал только качественными средствами. Здесь экономить нельзя. Ведь речь идет о вашем доме. А если вы пренебрегаете обработкой, то вся конструкция долго не продержится.

Важным условие подбора обрабатывающего средства является его экологичность. Нельзя выбирать средства, которые оказывают вред на здоровье человека.

На что следует обратить внимание?

Практика показывает, что создание арматурного каркаса для подошвы повысить нагрузочные способности вашего дома. Так как глубина выкопанной ямы невелика, такая процедура дает только положительный эффект.

Оставляйте расстояние полом как можно больше. Это дает неплохие теплоизоляционные преимущества, а также создаст дополнительную эстетику оформления цоколя. К тому же влага в доме будет меньше собираться.

Важно, чтобы вы произвели все расчеты по обустройству забирки до начала строительства. Это поможет вам существенно сохранить время, и количество расходуемого материала

Таким образом, мы рассмотрели все важные моменты, которые касаются процесса забирки столбчатого фундамента. Надеемся, что наша статья вам помогла.

Расчеты

Шпунтовое ограждение делают перед началом работ по созданию котлована. Элементы, которые примут на себя основную нагрузку, забивают в землю. На начальном этапе система находится в равновесии и на шпунт грунт давит с обеих сторон с одинаковой силой. После того, как начата разработка выемки, давление с одной стороны – с внутренней стороны котлована – снижается по мере того, как уменьшается количество грунта в этой зоне. Баланс нарушается, грунт с внешней стороны начинает давить на ограждение. Поэтому необходимо заранее произвести расчет шпунта, чтобы понимать какую нагрузку он сможет выдержать.

Расчеты могут производится одним из двух методов: графоаналитическим и аналитическим.

Параметры шпунтового ограждения определяются из условия Mu≤(m/yn)Mz, где:

• Mu – момент вызываемый усилием давления грунта на шпунтовое ограждение и способствующий его опрокидыванию;
• Mz – момент сопротивления опрокидыванию, работающий за счет защемления шпунтового ограждения в грунте;
• m – коэффициент, характеризующий условия работы шпунта в грунте, для слабых грунтов значение принимается равным 0,7;
• yn – показатель надежности, для сухого грунта принимается равным 1,1, для случая высоких грунтовых вод – 1,2.

Для определения момента сопротивления опрокидыванию необходимо вычислить несущую способность шпунта согласно общей формуле для расчета несущей способности свай F= yc(ycrR·d + V·∑ ycri·fi·li), где:

• yc – коэффициент, характеризующий работу сваи в грунте;
• ycr – коэффициент, определяющий сопротивление почвы, находящейся под шпунтом;
• R – сопротивление грунта под шпунтом;
• d – диаметр опорной подошвы;
• V — периметр сечения шпунта;
• ycri – коэффициент, характеризующий работу грунта на боковых поверхностях шпунта;
• fi – сопротивление грунта на боковых поверхностях шпунта;
• li – длина боковых граней шпунта.

Значения коэффициентов берутся из соответствующих нормативных документов и определяются отдельно для каждой разновидности шпунта. Окончательные расчеты проводятся путем составления эпюр и подбора глубины забивки таким образом, чтобы выполнялось условие (1). В ходе вычислений также необходимо дополнительно проверить стенку, балки и распорки на прочность, а сам шпунт на разрыв замка.

Как утеплить забирку

Дополнительное утепление столбчатого основания позволяет значительно улучшить эксплуатационные характеристики и сделать дом гораздо теплее. В противном случае большое количество вырабатываемого котлом тепла будет уходить в пространство под нижней плоскостью дома.

Чтобы утеплить забирку выполняют следующее:

• Крепление стальных листов на опоры основания.
• Каркас покрывают пенополистиролом или простым пенопластом.
• Наружную сторону покрывают профнастилом.
• Обязательно засыпают свободное пространство шлаком или прочими материалами.
• Оставляют отверстия для проходящих коммуникаций.
• Оборудуют вентиляционные отверстия, которые на 20-30 см возвышаются над землей.

Утепление забирки фундамента

КПД от создания забирки очень высок и станет ощутим при первых заморозках, когда на обогрев дома придется тратить меньше времени и денег.

Монтаж цоколя из досок

Забирку можно сделать из дерева

Простейший, иногда временный вариант обустройства цокольной части — забирка из досок.

Конструкция отделочного материала должна иметь шпунтованную конструкцию. Доска с ровными краями обязательно при высыхании уменьшится в размерах, между соседними деталями появляются зазоры. Через них в подпол проникает влага, вредные микроорганизмы, грызуны и насекомые.

Забирка из досок шпунтового ограждения может быть изготовлена из следующих видов продукции:

• Половая доска. Имеет соединение шип-паз, что исключает образование щелей. Для наружной части не используют сосну, которая быстро приходит в негодность и дуб, который растрескивается по всей длине доски. По соотношению цена-качество выбирают половую доску из лиственницы.
• Вагонка похожа по строению на половую доску, но собранная забирка имеет фактурный внешний вид после соединения деталей. Выбирают вагонку по толщине не меньше 25 мм, однако такие изделия продают по высокой цене.
• Блок-хаус — вариант вагонки имеющий внешний вид оцилиндрованного бревна. Изделия выпускают из цельных досок или склееные из отдельных отрезков. Если предполагается окраска, то предпочтительнее купить склееный вариант, он меньше коробится.
• Обрезная доска наименее пригодна для устройства забирки по причине рассыхания.

Новомодный материал — композитный декинг – точно имитирует настоящее дерево, стоек к любым атмосферным явлениям, разнообразен по фактуре и окраске. Шпунт по краям препятствует образованию щелей и надёжно скрепляет детали.

Распространению мешает высокая цена.

Способ монтажа

К сваям прикрепляется верхняя и нижняя крепежная балка, на которую монтируют забирку

Доски в деревянной забирке располагают горизонтально, вертикально, либо под углом к земле — всё зависит от проекта и сочетания отделки цоколя и стен.

Последовательность обустройства забирки своими руками:

1. Заготавливают пиломатериалы, не менее месяца сушат доски под навесом, защитив их от солнечных лучей.
2. Пропитывают стройматериал антисептическим составом и антипиренами — веществами, предотвращающими горение. Проводят окраску при необходимости.
3. Роют траншею по периметру фундамента на глубину до 50 см, шириной 20–30 см.
4. На дно углубления засыпают гравий, перемешанный с песком, трамбуют смесь. Высота засыпки 10–15 см.
5. Готовят обрешётку из бруса 50х50 мм или толще, в зависимости от массы и размеров шпунтованной доски.
6. Подгоняют по размеру и крепят к решётке доски забирки.
7. Места стыков закрывают деревянными накладками.
8. Засыпают оставшееся место в траншее керамзитом.
9. Обустраивают отмостку вокруг здания.

Что представляет собой забирка

Прежде чем говорить о том, как правильно выполнять забирку и какие материалы целесообразнее использовать для нее, не помешает сначала разобраться, что это такое и в чем ее главная задача.

У любого здания есть цоколь, даже у того основанием которого являются столбы. В отличие от монолитного ленточного фундамента столбчатое основание оставляет под конструкцией много свободного пространства, которое необходимо утеплить для того, чтобы тепло из дома зимой не уходило, и пол был теплым. Нужно и защитить это свободное пространство от попадания туда атмосферных осадков.

Для этого и существуют забирки. Их устраивают между опорами здания. В качестве материалов для них могут быть использованы: кирпичи, деревянные доски, щиты из бута.

Высота забирки от поверхности земли должна составлять как минимум 50 см. Специалисты рекомендуют устраивать высокий цоколь дома, поскольку это способствует большему сохранению тепла в сильные морозы. Помимо теплоизоляционных качеств, забирка играет и эстетическую роль.

Разумеется, у каждого строителя, возводящего фундамент своими силами, возникает вопрос: как сделать забирку для столбчатого фундамента? Работы по ее устройству можно подразделить на несколько этапов. Рассмотрим устройство забирки из досок.

1. Между опорами конструкции выкапывают траншею, глубина которой не должна быть меньше 20 см.
2. На дно засыпают слой песка крупных фракций или щебня. Желательно использовать смесь данных материалов. После засыпки их смачивают водой и хорошо утрамбовывают.
3. К опорам крепят брус, в котором предварительно сделаны специальные пазы для досок. Толщина доски варьируется в пределах 2-5 см.
4. Доски укладываются на уплотненный слой песка и щебня и вставляются в пазы на брусе или бревне.
5. Все доски должны быть обработаны специальными средствами, предохраняющими древесину от гниения.
6. Нижнюю часть забирки засыпают керамзитом или другим пористым материалом, обладающим высокими теплоизоляционными свойствами.

Технологические особенности и назначение

Чтобы разобраться в предназначении забирки, что это за деталь свайных домов, необходимо познакомиться с технологией строительства. Свайные и столбчатые фундаменты состоят из опор, нередко объединенных ростверком

Постройка располагается над землей; при этом фундамент получается жестким и прочным, что важно на слабонесущих и насыщенных водой грунтах

Свободное пространство между перекрытием и поверхностью играет полезную роль; оно успешно нивелирует сезонное расширение (вспучивание) грунта. Однако зазор нельзя оставлять открытым – он значительно увеличивает теплопотери жилья, а еще тут будет скапливаться мусор и снег, застаиваться дождевая вода.

Нижнюю часть конструкции (черновой пол) необходимо защитить от повышенной влажности и грязи. Поэтому пространство между опорами закрывают забиркой, особым фальш-цоколем, причем для заполнения можно использовать разные материалы. После монтажа панель выполняет следующие функции:

• Снижает теплопотери жилья.
• Сохраняет влажность на приемлемом уровне, затрудняет появление плесени.

Проблемная зона нуждается в защитеИсточник tgorlovka.com

• Позволяет использовать подомное пространство с пользой, так как не дает скапливаться мусору и грязи.
• Улучшает внешний вид дома.

Забирку монтируют с учетом следующих строительных норм:

• Минимальная высота – 0,5 м.
• Обязательно обустраивается отмостка. Она отводит воду, стекающую с крыши, и не дает вымываться грунту вокруг основания.
• Фальш-цоколь в обязательном порядке дополняется тепло- и гидроизоляцией, а также вентиляцией.
• Если для облицовки выбран хрупкий материал, между забиркой и отмосткой устраивают технологический зазор (5 см). Он не даст разрушиться облицовке во время пучения грунта.

Виды забирок

Забирки различаются по материалу изготовления. Самый дешевый и простой вариант – котлован с забиркой из досок. Для монтажа мы используем доски толщиной 5 сантиметров. Пример монтажа (в качестве несущих элементов – двутавровые балки):

1. Доски укладываем слоями по 0,5-1 м, начиная снизу и продвигаясь вверх, по всей высоте шпунта.
2. Для монтажа за полки двутавров выполняем штробу такой же высоты, что и ширина доски (10 см). Глубина штробы различна: к одному краю 6 см, к другому 10.
3. Вставляем доску в штробу, заводим за полки двутавров, центрируем.

Если в качестве несущих элементов используются трубы:

1. Привариваем к трубе уголок, длина равна толщине слоя грунта, 5 или 10 см. Сварной шов – 5 миллиметров.
2. Устанавливаемые доски одним концем заводим за уголок, другой крепим таким же уголком длиной 8 см (привариваем к следующей трубе).

Вариант, рассчитанный на более высокие нагрузки – устройство забирки из труб или стальных листов.

Виды шпунтовых стенок

Шпунтовые ограждения различаются по материалу изготовления шпунта:

• деревянные;
• железобетонные;
• ПВХ и композитные;
• металлические.

Металлические в свою очередь делятся на профильные (шпунты Ларсена) и трубчатые. Трубчатые – высокопрочные с повышенной устойчивостью, используются в особо сложных условиях. В большинстве случаев применяются шпунты Ларсена, чаще всего корытообразной формы.

Деревянные шпунты сегодня почти не используются: они дешевые, но одноразовые. В грунте портятся, извлечь их без повреждений нельзя. Железобетонные обладают высокой прочностью. Теоретически их можно демонтировать, но это никогда не делается, поскольку процесс их извлечения из грунта слишком сложный и дорогостоящий. Железобетонные стенки оставляют на месте погружения и включают в конструкцию фундамента.

Пластиковые и композитные шпунты можно использовать многократно, но их чаще всего тоже оставляют в грунте: благодаря эстетичному виду и стойкости к коррозии их используют как составную часть дизайна при укреплении набережных. По прочностным характеристикам они проигрывают металлошпунтам.

Металлошпунты используются практически повсеместно. Они удачно сочетают в себе высокую прочность, устойчивость, сравнительно небольшой вес и габариты. Используются до 20 циклов, что предоставляет клиентам ряд возможностей для экономии:

• можно взять шпунты в аренду;
• приобрести бывшие в употреблении, их цена ниже;
• продать по окончании использования. Наша компания выкупает использованный шпунт и возвращает заказчику до 80 процентов стоимости.

Забирка Ларсена – тоже способ сэкономить, об этом ниже.

Нужно ли гидроизолировать?

Любой фундамент имеет в составе бетон, который отличается высокой гигроскопичностью. При температуре ниже нуля он застывает, увеличивается в объёме и «взрывает» основание дома. Предотвратит возникновение такой опасной ситуации гидроизоляция, препятствующая проникновению сырости в толщу фундамента.

Если сооружение установлено на не защищённом от влаги основании, возникает угроза разрушения несущих стен и перегородок из-за просевшего и расколотого фундамента.

Влага поднимается вверх, вызывает:

• коррозию металлических конструкций,
• гниение отделочных материалов,
• возникновение плесени.

По этим причинам специалисты считают процесс гидроизоляции одной из важнейших строительных процедур.

Несколько слов о характеристиках столбчатого фундамента

Схема устройства столбчатого фундамента с железобетонным росверком.

Как становится понятно из самого названия, столбчатый фундамент выполняют из столбов, помещаемых в грунт.

Верхние надземные части столбовых опор возвышаются на одинаковой высоте. Устройство столбчатого фундамента возможно одним из 2-х вариантов: заливка опор-столбов непосредственно на участке (монолитный тип) или сборка на месте привезенных готовых железобетонных блоков.

Первый вариант предполагает более простой план возведения фундамента, поэтому он у индивидуальных застройщиков пользуется спросом.

Опоры располагают под углами дома и на протяжении всего периметра на расстоянии не менее 2 м друг от друга. Подходящий материал для столбов – дерево, кирпич, бетон, бутовый камень.

Преимуществами данного типа основания считают:

• невысокая стоимость – подобный тип фундамента в 2 раза дешевле ленточной основы;
• труда тратится на его выполнение во столько же раз меньше;
• грунт под сооружением из столбов сохраняется более стабильным, нежели под ленточным.

Недостатки тоже имеются:

• сложность устройства пространства цоколя и работ по его утеплению;
• единственный способ утеплить такое сооружение – сделать забирку.

Схема устройства железобетонного росверка, совмещающего функцию забирки: 1- росверк; 2- столбчатый фундамент; 3- внутреннее пространство; 4- коммуникационные трубы; 5- рубероид (гидроизоляция); 6- вентиляционные отверстия.

Насколько углублять столбы, полностью зависит от особенностей самого грунта, от уровня подъема грунтовых вод, от глубины промерзания.

Опоры различают по уровню глубины, на который они закладываются: мелкого заложения (на расстоянии 400-600 мм) и глубокого заложения (ниже отметки промерзания).

Для целей снижения последствий от подвижности грунта (которое возможно в холодное время года) под каждой опорой укладывают подушку из песка.

Увеличение площади подошвы возможно за счет установки сборной или монолитной ж/б плиты, превышающей своими размерами площадь опорной части столба.

Как вариант, можно применять модифицированные формы столбов, верхушка которых намного уже подошвы.

Забиркой именуют способ разграничения цокольного пространства с внешней средой, который характерен для свайного и столбчатого фундамента. Забирка загораживает пустой промежуток между смежными столбами фундамента, а также между нижней частью дома и поверхностью земли, образуя таким путем цоколь (помещение под полом).

Забирка призвана защищать пространство цоколя от проникновения осадков, ветра, холода, мусора, животных, птицы. Утепленная забирка – это теплый пол в доме.

Построить забирку можно несколькими способами, каждый из которых будет зависеть от выбранного материала.

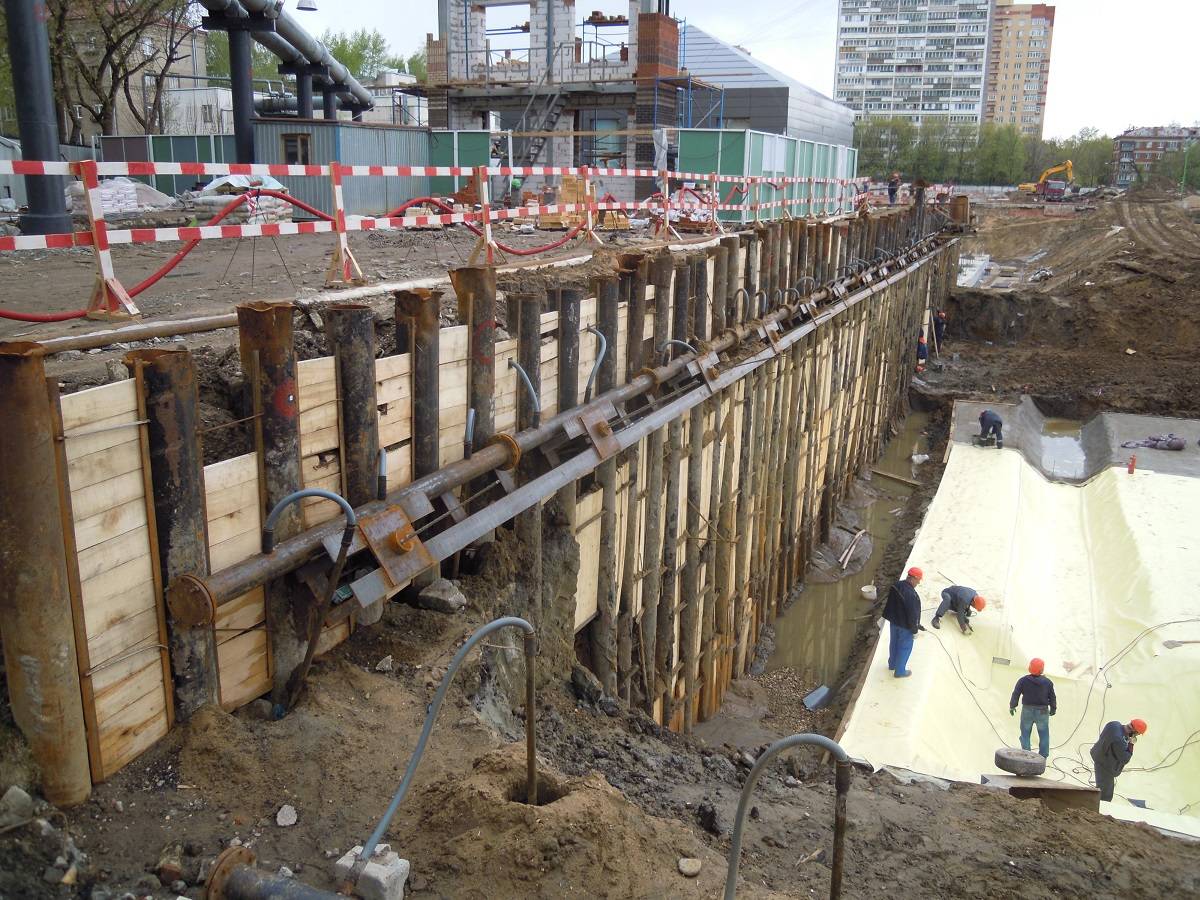

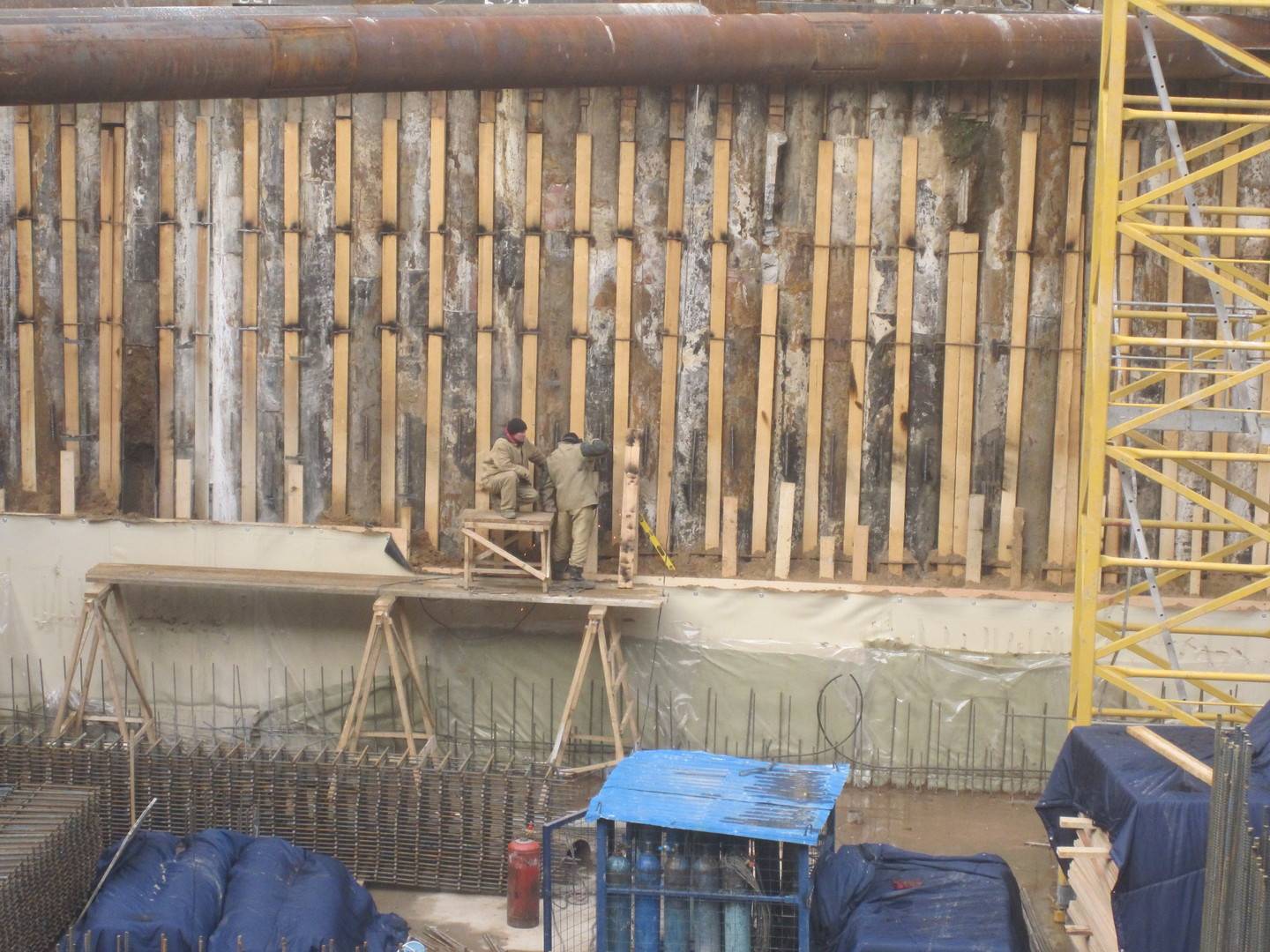

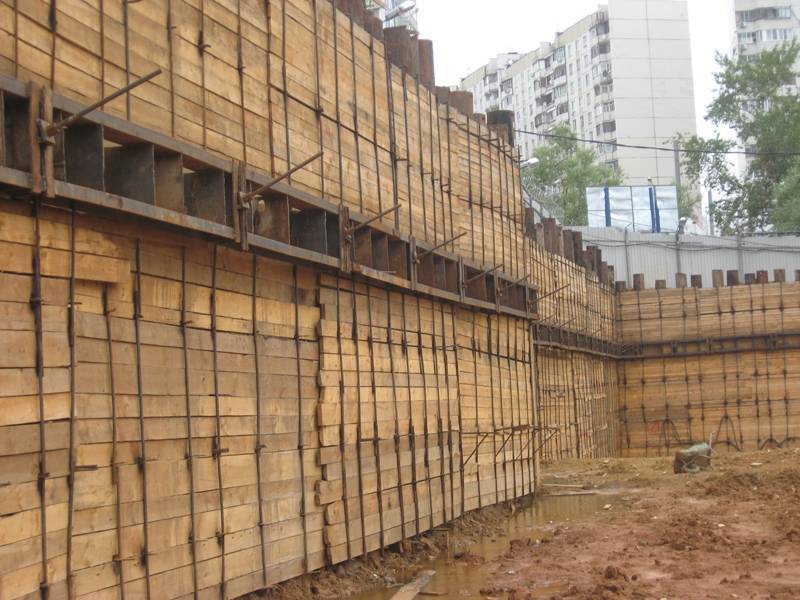

Что такое забирка из досок для котлована

На водонасыщенных нестабильных грунтах шпунты устанавливаются сплошной стенкой. Профильные сваи при этом поворачиваются по отношению друг к другу на 180 градусов и соединяются замками. В плане конструкция напоминает синусоиду – в таком виде устойчивость стенки максимальна. Трубошпунты не разворачивают, но тоже устанавливают вплотную.

На плотном грунте, у которого устойчивости выше, а давление на стенку, соответственно ниже, шпунтовые сваи можно располагать не вплотную, а с интервалами. Промежутки перекрывают досками, стальными листами и др. Это и есть забирка для шпунта. Она позволяет сэкономить (понадобится меньше шпунтов). В дальнейшем забирка используется как опалубка при заливке фундамента.

Если грунт плотный, но водонасыщенный, этой меры недостаточно: забирка водопроницаема. В таком случае необходимы меры по водопонижению, то есть, дополнительные затраты. Что окажется экономичнее в вашем случае, покажет расчет.

Мы занимаемся не только погружением шпунтов, но и проектированием ограждений. При необходимости проводим испытания грунтов. Если вы обратитесь к нам, мы вместе с вами выберем вариант, подходящий в плане гидрогеологических условий и наиболее экономичный по стоимости.

Мы знаем всё о шпунтовом ограждение

Опыт работы — 10 лет. Более 270 законченных проектов. Ни одного отрицательного отзыва. По всем вопросам звоните: 8 800 707-72-09

В каких целях используют данную технологию

В процессе монтажа шпунтового ограждения происходит произвольное осыпание грунта, на это дополнительно влияют такие факторы, как: неблагоприятные погодные условия, неоднородный грунт, включения строительного мусора и промерзание / таяние грунтов в зимнее время. Это актуально для всех, без исключения, земляных работ. Для предотвращения таких последствий применяют забирку из досок или листа, называемую еще фальш-цоколем, размещаемую между опорными элементами. Кроме создания оптимальных условий для строительства нулевого цикла, эта технология имеет еще и эстетическое значение при восприятии шпунтового ограждения в целом.

Перечень работ, обеспечивающих надежную гидроизоляцию всего фундамента

Чтобы не допустить преждевременного износа и разрушения несущего элемента здания, необходимо провести комплекс мероприятий, направленных на защиту от влияния влаги. В зависимости от проекта здания, а также специфики геологических и климатических показателей проводятся следующие действия:

1. Установка дренажной системы отвода воды.
2. Правильная организация ливневой канализации и водостока.
3. Строительство фундамента, оснащенного вентиляционными ходами, для естественного выветривания влаги.
4. Монтаж гидроизоляционных материалов на стенах и основании фундамента, гидроизоляция пола подвального помещения и цоколя, а также защита швов между уровнями конструкции.
5. Нанесение специальных водоотталкивающих растворов.

Разновидности гидроизоляции по методу нанесения

В зависимости от способа нанесения влагозащитного материала выделяются следующие технологии:

• Оклеечная;
• Обмазочная;
• Напыляемая;
• Штукатурная.

Возможно комбинирование различных способов гидроизоляции для разных конструкций одного фундамента.

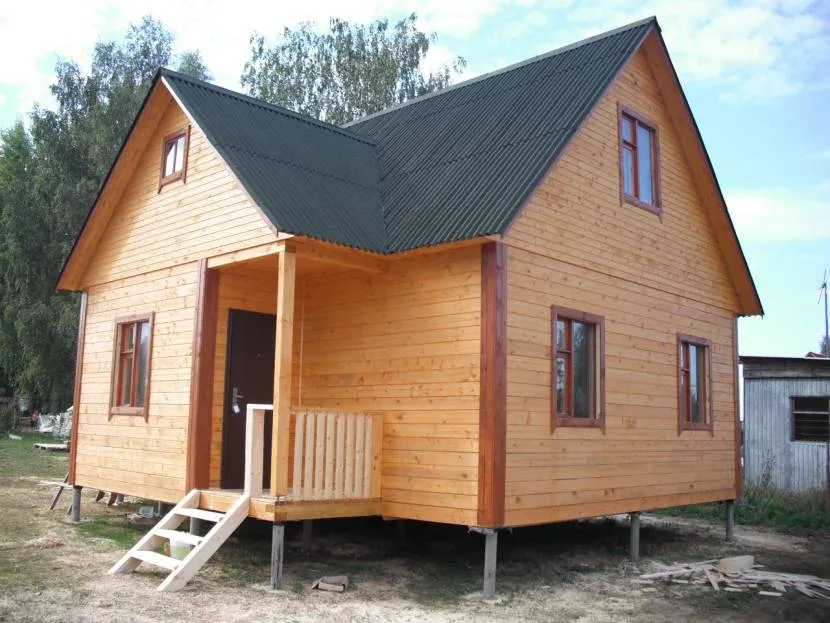

Проблемы не утепленных свайных фундаментов

Для малоэтажного строительства наиболее подходят железобетонные сваи сплошного сечения, стальные винтовые и буронабивные бетонные. Независимо от конструкции свай, способа их установки и технологии монтажа ростверка этот тип фундамента имеет ряд недостатков.

Минусы свайного фундамента:

Не утеплёны свайный фундамент в холодный период года может привести к большим проблемам

• Холодное подполье. Повышенные потери тепла через пол в зимний период.
• Если ростверк выполнен из железобетона, то создается мощный аккумулятор холода. При перебоях в отоплении восстанавливать нормальный микроклимат в таком помещении приходится очень долго (до нескольких дней).
• Опасность промерзания инженерных коммуникаций, проложенных под полом.
• Выталкивание свай, попавших в зону промерзания. Сваи являются проводником холода. Если не предусмотреть противоморозные меры, металлические и бетонные опоры могут стать причиной локального пучения.
• Неравномерная усадка под весом дома при попадании отдельных свай в зоны пониженной плотности грунта.
• С эстетической точки зрения обычный свайный фундамент является сугубо утилитарным конструкторским решением, который требует декорирования.
• Пустота под домом, продуваемая ветрами, довольно быстро замусоривается и периодически требует времени для наведения порядка под домом.

Почему выталкиваются отдельные сваи, приводя к ситуации нарушения плоскости ростверка? Одна из распространенных причин заключается в неравномерном увлажнении грунта: по периметру и углам он сильнее, чем в центре. Это, в свою очередь, приводит к неравномерной глубине промерзания. Кроме того, удельное расширение при пучении тоже зависит от процента влажности.

4 из 7 перечисленных в списке проблем непосредственно связаны с воздействием холода и решаются с помощью грамотного устройства термоизоляции.

Ограничения для монтажа свайного основания

Большое количество преимуществ и доступная стоимость не всегда позволяют использовать свайный фундамент при строительстве дома. Для этого есть несколько ограничений, о которых следует знать:

1. Прежде чем залить свайный фундамент под дом, необходимо убедиться в том, что почва не является просадочной или набухающей. Для этого целесообразно обратиться в специальную лабораторию, которая проведет фундаментный анализ;
2. При наличии свайного фундамента обустройство цоколя бывает невозможным, поэтому требуется монтаж забирки.

Приступая к самостоятельному изготовлению свайного фундамента, необходимо тщательно изучить все плюсы и минусы, разобраться в технологии и тонкостях монтажного процесса. В этом случае основание дома получится надежным и будет эксплуатироваться длительный срок без ремонта.
