Вытяжная вентиляция в частном деревянном доме своими руками, схемы

Автоматическая приточно-вытяжная (комбинированная) вентиляция

Универсальность этой системы вентиляции заключается в том, что работает она сразу в двух направлениях: на приток и на отток. Причем, сразу вентилируя все помещения в доме.

Здесь действует тот же рекуператор, но гораздо больших размеров и система вентиляционных каналов охватывает уже весь дом. Т.е. система вентилирования является полностью принудительной. Даже, если вы не будете открывать окна и двери, система будет вентилировать все помещения автоматически. Несомненным плюсом такой системы является возможность объединить функции вентиляции и кондиционирования воздуха.

Существенный недостаток комбинированной вентиляции — это зависимость от электроэнергии. Если её отключают, то система перестаёт работать.
Система воздуховодов, прокладываемая под потолком «съедает» 20-30 см высоты. Поэтому такую систему вентиляции нужно продумывать на стадии проектирования. В случае строительства дома из бревна нужно закладывать на это 1-2 венца. А это уже существенные финансовые вложения, порядка 100-150 тысяч рублей для дома в 100 кв. метров.
Сама система вентиляции обойдется в 300-500 рублей в минимальной комплектации.
Если дом уже построен — проблематично устройство такой системы. Вентиляционные трубы будут очень портить внешний вид.

Процесс установки

Основные работы по строительству душевой кабины завершены, теперь следует уделить внимание и установке дверей для душа. Двери из стекла, по сравнению со стеклопластиком – самый долговечный вариант

Но не хуже вариант из стеклопластика. Их без проблем можно заказать по индивидуальным размерам и установить своими руками.

Для этого необходимо:

на отделанные поверхности пола, плитки и потолка с помощью сверла делаются отверстия;
при помощи дюбелей следует закрепить профиль;
теперь закрепляется коробка для входа: первая часть крепится со всех четырех сторон, а вторая не крепится к одной из стен, с которой будет соприкасаться дверь;
двухстворчатая дверь с одной стороны фиксируется распоркой между полом и потолком.

Такая конструкция обеспечит плотное прилегание двери, что обеспечивает герметичность конструкции. Швы обрабатываем герметиком.

Монтаж вентиляции

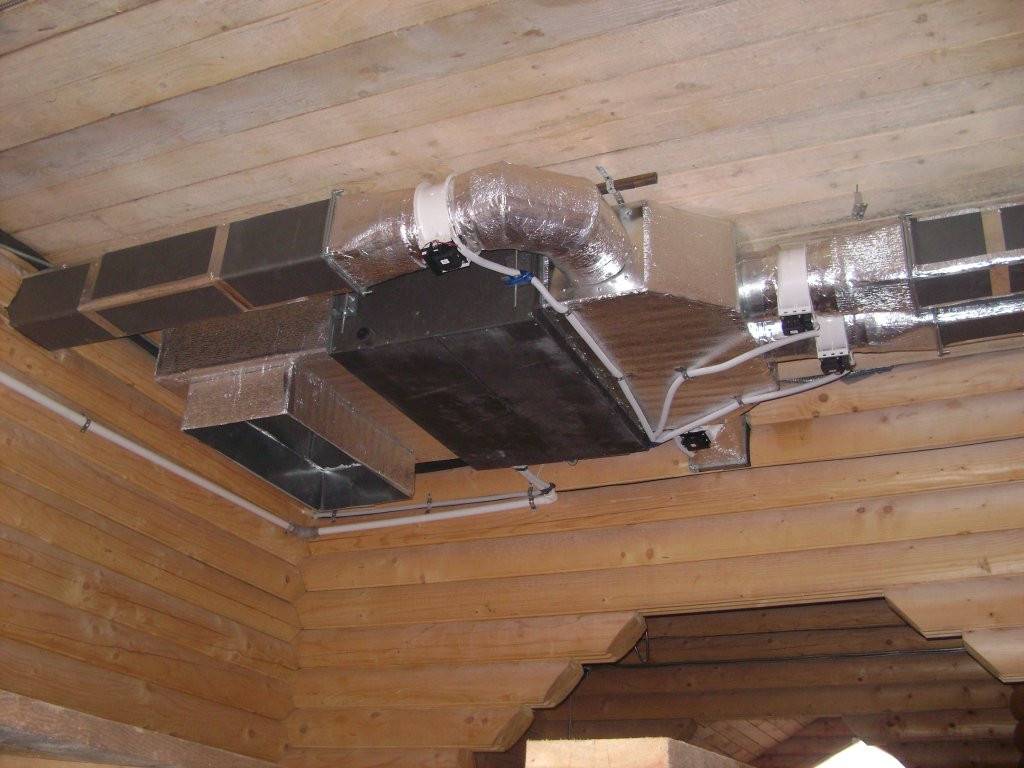

Для размещения вентиляции лучше выбрать чердак. Скрытые каналы подачи кислорода следует разместить равномерно по всему дому.

Монтаж вентиляции в частном деревянном доме своими руками начинается с установки воздухораспределительных коробок, одна из которых отвечает за приток, а другая – за отток воздуха. Часто такие коробки идут с функцией глушителя.

Далее монтируем шумоглушители и непосредственно вентиляционную установку. Определившись с местом ее расположения, следует разметить в стене отверстие для дальнейшей подачи воздуха снаружи и выпилить его.
Сделав воздушный канал, необходимо позаботиться о проходных элементах, которые будут отводить загрязненный воздух из деревянного строения наружу. Их лучше сделать на крыше. После этого соединяем вентустановку с шумоглушителями и утепляем каналы подачи воздуха.
Выводим трубу для отработанного воздуха к крыше и соединяем с грибком, который необходимо предварительно подготовить.
После соединения трубы отвода с выходом на крыше выводим в проход в стене, изготовленный ранее, утепленную трубу для забора воздуха извне.
Следующим этапом самостоятельного монтажа вентиляции дома должно стать размещение и установка потолочных коробок. Строго следуем проекту вентиляции. На последних этапах монтажа необходимо будет произвести аккуратную обрезку выступающих частей и установить клапаны притока-оттока.
После этого отмеряем и отрезаем необходимую длину гибких гофрированных труб и соединяем все каналы. Подключаем также к потолочным коробкам, обеспечив отсутствие щелей в соединениях.

Монтаж вентиляции в деревянных зданиях можно провести самостоятельно

Далее соединяем гибкие воздухоотводы со всеми каналами и устанавливаем телескопические решетки в проходы в стенах.
Разведя до конца все каналы и воздуховоды, подключаем вторые концы к распределительным коробкам на чердаке. Теперь часть воздуховодов станет забирать воздух, другая часть – поставлять его.

Деревянный загородный домик станет комфортнее, если в нем всегда будет свежий, чистый воздух.

Вентиляция в доме из клееного бруса

Эффективная система вентиляции не только способствует поддержанию внешнего вида материалов (бруса), но и сохранению его приятного аромата. Дом из клееного бруса практически полностью герметичен, поэтому желающим использовать естественную вентиляцию сразу укажем на нецелесообразность данного мероприятия.

Приточные вентканалы желательно обустраивать на уровне цокольного этажа у северной стены, так как участок возле этой стены более прохладный, что послужит к усилению тяги. Отдельные каналы для каждого помещения оборудуются не обязательно, щели под межкомнатными дверями прекрасно справятся с задачей трансляции воздуха между внутренними помещениями.

Отработанный объем воздуха будет выводиться через отдельные вытяжные вентканалы, которые необходимо возводить под потолком, закрывая декоративными полимерными решетками.

Для возведения естественной вентиляции в доме из клееного бруса учитываются следующие нюансы:

Выводы вентиляционных каналов удаляются от земли на максимально возможную высоту.
С помощью заглушек можно будет регулировать скорость движения воздуха в вентканале.
Для санузла и кухни лучше делать обособленные вентканалы, которые не будет соединены с вентканалами гостиных и спален.

На эффективность тяги влияют следующие факторы:

Диаметр внутреннего сечения.
Высота вентотвода.
Количество изгибов, повротов и наличие сужений.
Наличие теплоизоляции.

Принудительная вентиляция монтируется в случае невозможности эффективно осуществлять воздухообмен естественным образом. При этом принудительная система может быть смонтирована уже после возведения всего сооружения. Для этого в устье вентканала устанавливается вентилятор, диаметр которого должен быть идентичен внутреннему диаметру вентканала или немного меньше.

Приточная вентиляция, которая обеспечивает мощный вытяжной поток, более эффективна чем установка вентилятора. Приточные системы обеспечивают следующие процессы:

Циркуляция свежего воздуха.
Очищение воздушного потока от пыли и более крупных загрязнений.
Воздух прогревается.
Вывод отработанных объемов за пределы дома.

Вентиляция в доме из бруса включает в себя серьезный комплекс применения инженерных проектных решений и применения различных технических средств. Устройство вентиляции – сложный процесс, при котором следует учитывать физические особенности воздуха, для организации его циркуляции.

В данной статье мы подробно разобрались, как правильно сделать вентиляцию в доме из дерева или клееного бруса. Следует понимать, что вентиляция, которая обустроена правильно, — это гарантия комфортного проживания в доме, сохранения личного здоровья и долговечности самого дома.

Система с одним вентилируемым зазором

В зависимости от конструкционных особенностей кровли, для обустройства вентилируемого карниза используют следующие методики:

1. Установку софитного устройства — специальной системы зазора между настилами карнизов и стеновыми конструкциями.
2. Установку вентиляционных решеток в зазоры.
3. Установку специального материала с продухами над карнизными свесами.

При обустройстве ендовы нужно придерживаться нескольких правил. Как считают эксперты, этот процесс считается наиболее сложным, что объясняется спецификой самого устройства. Зачастую его называют «разжелобком кровли», который используется при коротком карнизном свесе или монтаже нескольких зазоров вентиляционной системы.

При экстремальных условиях по всей ендове размещают детали аэрации воздуха. Метод характеризуется особой эффективностью при наличии острого наклона крыши. На плоских конструкциях нужно дополнительно устанавливать вентиляторы, инерционные турбины и высокие вентиляционные насадки. К сожалению, этот способ обустройства вентиляции не обрел широкой популярности из-за сложности монтажных работ, высокой стоимости оборудования и необходимости оплачивать расходы электрической энергии.

Карнизный узел. Правильная вентиляция кровли.

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
при длине покрытия более 10 м требуется принудительная вентиляция;
отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.

Какие бывают рекуператоры

В настоящее время существует только три основных разновидности этих устройств:

револьверный;
Рециркуляция воды;
похоже на запись.

Вентиляция в частном деревянном доме чаще всего организуется с помощью последних различных устройств. Пластинчатые рекуператоры действительно имеют огромное количество преимуществ:

Простая конструкция. В данном типе рекуператоров нет подвижных частей, поэтому они ломаются реже, чем другие типы рекуператоров.
В конструкции нет элементов, для работы которых требуется электричество.
Высокая производительность.

К недостаткам таких устройств можно отнести только невозможность обмена в них влаги. Кроме того, в таких рекуператорах должны быть установлены специальные клапаны, так как их пластинчатый теплообменник может замерзнуть зимой.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

кухня;
санузел;
ванная комната;
душ;
прачечная;
гардероб, кладовка или хозяйственная комната без окон;
подполье;
гараж;
котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

прячут за подвесные и натяжные потолки;
убирают в декоративные короба;
встраивают в мебель;
заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Естественная вентиляция деревянного дома

Данная разновидность является наиболее предпочтительной, так как для нее характерна наименьшая стоимость, а эксплуатационные расходы вообще равны нулю.

Вентиляция устраивается таким образом, чтобы воздух двигался в направлении от жилых комнат к кухне и санузлу и отсюда удалялся наружу.

С этой целью в кухне, ванной и уборной устанавливаются вертикальные вытяжные каналы, входные отверстия которых расположены под потолком. Именно сюда устремляется вследствие конвекции теплый, насыщенный углекислотой, водяным паром и запахами воздух.

В жилых же комнатах следует установить приточные клапаны, роль которых в прежние времена играли щели в окнах. Они бывают двух видов:

Оконные. Монтируются в металлопластиковое окно, причем для установки некоторых моделей в окне нужно будет только вырезать участок уплотнителя.
Стенные. Устанавливаются в отверстии, проделанном в наружной стене. Монтаж стенного клапана отличается трудоемкостью, но зато его можно установить прямо над батареей (поступающий воздух будет сразу подогреваться) и снабдить фильтром.

Чтобы вентсистема поставляла ровно столько свежего воздуха, сколько необходимо, экономя таким образом тепло, установите приточные клапаны с автоматическим регулированием. Угол поворота заслонки в таких устройствах задается гигростатом, анализирующим уровень относительной влажности в помещении. Во время отсутствия жильцов система полностью перекроет клапаны, чтобы тепло даром не улетучивалось.

Не забудьте обеспечить вентиляцией и подвальное помещение. Приточный канал в нем размещают таким образом, чтобы выходное отверстие оказалось в углу примерно в 10-ти см над полом. Вытяжку располагают в противоположном углу, так чтобы входное отверстие находилось под потолком. Размещение приточки и вытяжки в противоположных углах исключит появление «мертвых», то есть непроветриваемых зон.

Пример естественной вентиляции дома

Межкомнатные двери не должны наглухо перекрывать проем, иначе вентсистема работать не будет. Следует либо оставить под ними просвет шириной в 15 – 20 см, либо установить двери со специальными вентиляционными отверстиями (закрываются декоративной сеткой).

В доме без подвала в верхней части фундамента ниже пола устраиваются закрытые мелкой сеткой отверстия — продухи, которые обеспечивают проветривание подпольного пространства.

Естественная тяга в вытяжном канале будет достаточной, если соблюсти следующие условия:

внутренняя поверхность канала должна быть как можно более гладкой;
наружные участки следует утеплить, чтобы проходящий по ним воздух остывал медленнее;

Канал на всем протяжении должен быть вертикальным, а выводить его нужно на как можно большую высоту.

Монтаж

Перед монтажом системы вентиляции, необходимо определиться с видом используемого оборудования и типом каналов. В деревянных домах применяются деревянные воздуховоды, металлические и пластиковые.

Монтаж системы можно без проблем осуществить самостоятельно. Для этого достаточно обладать базовыми навыками работы с обычными инструментами и четко следовать составленному проекту

Важно в процессе использовать одинаковые крепежные элементы

Таким образом, можно понять, что дополнительная вентиляционная система в современных домах из дерева просто необходима. Она позволит обеспечить комфортный для жизни воздухообмен и сохранить тепло в доме.

Принудительная вытяжная вентиляция в деревянном доме

Вытяжной вентилятор предназначен для установки в вентканал

Часто бывает, что естественный ток воздуха не успевает освежать атмосферу в домашних помещениях. Тогда хозяин задумывается, а не нужна ли усиленная вентиляция в деревянном доме? Вы можете дополнить систему установкой электрического вентилятора, который увеличит мощность вытяжки. Установите его в устье вытяжного канала именно в том помещении, где по схеме вентиляции в деревянном доме требуется повышенный воздухообмен. Например, в кухне или в санузле.

Выбирайте вентилятор в соответствии с диаметром вентканала, в который предстоит его монтировать. Учитывайте, что мощность вентилятора должна быть достаточной, чтобы система вентиляции в деревянном доме обеспечивала эффективную вытяжку в каждом конкретном помещении. Если выяснится, что вентилятор слабоват и не справляется, вы можете установить ему в помощь еще и вентилятор для нагнетания внешнего воздуха.

В случае с принудительной вытяжкой, как и при естественной вентиляции, не рекомендуется объединять вытяжку из разных помещений в один вентканал.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

Естественная.
Принудительная, оснащенная механическими приспособлениями.
Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

Центральный кондиционер с сетью вентканалов.
Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
Вытяжные отверстия располагают под потолком в комнате.
Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно
