Как сделать вытяжку в частном доме своими руками

Какую вентиляцию лучше использовать для частного дома?

Система вентиляции частного дома, как мы уже говорили, может быть естественной или принудительной. Приточно вытяжная вентиляция в частном доме – это золотой стандарт вентиляции, к которому нужно стремиться. Но их сооружение может быть весьма дорогостоящим.

Чтобы сэкономить, многие прибегают к смешанному типу: приток делают принудительным, а отток – по законам физики. Либо устанавливают принудительную вентиляцию только в тех комнатах, которые наиболее остро нуждаются в ней (кухни, подвалы, санузлы).

Для больших коттеджей, домов, построенных по современным стандартам качества (материалы и окна герметичны) и местности с загрязнённым воздухом,- не обойтись без качественной принудительной системы вентиляции!

Расчёт вентиляции в частном доме

Расчёт вентиляции должен производиться профессионалами на этапе проектирования жилых, административных и производственных зданий. При эксплуатации специализированных помещений (вредные цеха, лаборатории), в расчёт необходимо принимать вредные вещества и их ПДК.

При строительстве частного дома расчёты вентиляции упрощаются и их можно выполнить самостоятельно, зная методику. В этой статье мы рассмотрим методику, основанную на приложении “Ж” СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). Данная методика учитывает удельные нормы воздухообмена, которые рассчитываются двумя способами:

1) По нормируемой кратности воздухообмена;

2) По нормируемому удельному расходу приточного воздуха.

При получении результатов по каждому способу расчёта, принимается во внимание наибольшее значение. Теперь ознакомимся более детально с указанными выше способами расчёта

Теперь ознакомимся более детально с указанными выше способами расчёта.

2.1 Нормируемая кратность воздухообмена:

Кратность воздухообмена — определяет кол-во раз, которое воздух в помещении успеет полностью обновиться в течение одного часа.

То есть, если кратность воздухообмена равна 1 (ч-1), это значит что за час воздух полностью обновится в указанном помещении, если 0,5 (ч-1) — только половина объёма воздуха в помещении будет заменена свежим.

Кратности воздухообмена для различных помещений представлены в таблице 9.1 СП 54.13330.2011, также эта таблица, но на мой взгляд, в более удобном виде есть в СТО НП «АВОК» 2.1-2008 (Данный стандарт одобрен и рекомендован Госстроем России, и по сути упорядочивает информацию из российских и зарубежных нормативных документов):

Таблица 1 – Нормы минимального воздухообмена в помещениях жилых зданий:

Для того, чтобы рассчитать расход приточного воздуха, используем формулу:

L = V × n   (формула №1)

V – объём помещения, м3;

n – кратность воздухообмена, ч-1;

2.2 Нормируемый удельный расход приточного воздуха

Этот способ расчёта предлагает использовать две формулы:

L = A × k    (формула №2)

A – площадь помещения, м2;

k – нормируемый расход приточного воздуха на 1 м2, м3/(ч⋅м2);

L = N × m    (формула №3)

N – число людей;

m – нормируемый удельный расход приточного воздуха на 1 человека, м3/ч;

Если площадь помещения на одного проживающего меньше 20 м2, то используем формулу №2, если больше — формулу №3.

2.3 Пример расчёта минимального нормируемого воздухообмена

Обозначим несколько принципов, которые будут необходимы в расчётах:

• 1 — Приток воздуха осуществляется через жилые помещения;
• 2 — Удаление воздуха происходит через ванную, туалет, кухню;
• 3 — Соблюдается баланс воздухообмена: приток воздуха равен оттоку.

Пример №1:

Общая площадь квартиры F_общ = 100 м2. Площадь жилых помещений F_жил = 70 м2. Кухня оснащена 4-конфорочной газовой плитой. В квартире постоянно проживает 4 человека.

1) Определение объёма притока:

а) По кратностям:

Используем формулу №1:

L = V × n   (формула №1)

V = S × h = 100 × 3,0 = 300 м3;

n = 0,35 в соответствии с таблицей №1;

L = 300 × 0,35 = 105 м3/ч

Для расчёта используем полный объём помещения, а не только объём жилых зон

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/4 = 25 м2/чел. (> 20 м2/чел), соответственно используем формулу №3:

L = N × m   (формула №3)

N = 4 человека, m = 30 м3/ч·чел. (по таблице 1)

L = 4× 30 = 120 м3/ч

Выбираем наибольшее значение, соответственно минимальный объём приточного воздуха составляет — 120 м3/ч

2) Определение объёма вытяжки:

Вытяжка осуществляется через кухню, ванную и туалет. Параметры для этих помещений определяем по таблице №1:

L_кухни = 90 м3/ч
L_ванной = 25 м3/ч
L_{туалета} = 25 м3/ч
L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч

Мы видим, что объём вытяжного воздуха получился больше приточного, поэтому для соблюдения баланса воздушных масс увеличиваем объём приточного воздуха, и он становится равным: L_{притока} = L_{вытяжки} = 140 м3/ч

Пример №2:

Оставим все данные, как в примере №1, но увеличим число проживающих до 6 человек.

1) Определение объёма притока:

а) Расчёт по кратностям не изменился: L = 105 м3/ч

б) По удельному расходу приточного воздуха:

Определяем заселённость – 100/6 = 16,67 м2/чел. (< 20 м2/чел), соответственно используем формулу №2:

L = A × k    (формула №2)

A – площадь жилых помещений, по условию равна 70 м2, k – нормируемый расход приточного воздуха — 3 м3/(ч⋅м2)

L = 70 × 3 = 210 м3/ч

2) Определение объёма вытяжки:

L_{вытяжки} = 90 + 25 + 25 = 140 м3/ч (остался прежним)

Мы видим, что в данном случае объём приточного больше объёма удаляемого воздуха, поэтому для соблюдения баланса увеличиваем объём вытяжки и получаем:

L_{притока} = L_{вытяжки} = 210 м3/ч

Как подключить принудительную систему вентиляции в санузле?

Для установки выключателя вытяжки через стену лучше всего выбрать место внутри помещения, поскольку нет особой необходимости, чтобы вентиляция работала в непрерывном режиме.

Но при желании вы можете подключить к вытяжке через стену выключатель света в ванной. В этом случае вам придется установить отдельный включатель для вентиляционной системы. Это поможет избежать срабатывания вентиляции всякий раз, когда кому-то понадобится сходить в санузел. К примеру, позволять ей работать в холодное время года нет необходимости. В противном случае вам будет обеспечен дискомфорт из-за слишком низкой температуры, и тогда даже самый обычный прием ванны будет для вас проходить с неудобствами.

По словам некоторых пользователей, не помешает сделать датчик влажности и в уборной. Тогда стоит кому-нибудь из домашних оказаться там, и система получит сигнал о том, что ей необходимо начинать работу. Однако не все считают целесообразным подобное решение. Если, к примеру, сходить в уборную потребовалось кому-то из домашних с температурой, то холодный воздух из вытяжки точно не пойдет ему на пользу.

Следует отказаться от затеи установить автоматическое включение вытяжки в домах, в которых проживают пожилые люди. Иначе из-за резкого отключения системы вентиляции в ванной они могут испытать сильный стресс.

Решить все эти проблемы можно, если выбрать для подключения один из следующих методов:

• Можно сделать вытяжку с системой ручного управления включения и выключения.
• Если в помещении была установлена вытяжка с автоматической системой включения, то прекращать работу системы в принудительном порядке вы сможете при помощи выключателя, который можно провести через стену. Его вы можете установить как на стене в уборной, так и на корпусе вентилятора.
• Настроить работу системы вентиляции в полуавтоматическом режиме. В этом случае вытяжка будет включаться вручную, а ее выключение будет происходить автоматически спустя некоторое время.

Советы специалистов

Советы от специалистов по выбору оборудования и по установке:

Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия.
Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам.
Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это.
Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала

Один будет служить для наполнения свежим воздухом, а второй – для вытяжки.
Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью.
При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа

Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки.
Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее.
Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела.
При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.

Виды вентиляции: приточная и вытяжная

Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей —  приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.

Движение воздуха через приточную и вытяжную вентиляцию

Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.

Одно из оптимальных мест для размещения вентилятора — на крыше.  Такое решение имеет несколько преимуществ:

• вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;

• шум от вентилятора не проникает в помещение;

• для ремонта и замены к вентилятору есть свободный доступ.

Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром  125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.

Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.

Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.

С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.

Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.

Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.

Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.

Значительное энергопотребление  в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.

Санитарно-гигиенические нормы

Расход свежего воздуха на одного здорового взрослого человека составляет около 10 м3 в час. Если отсутствует приток кислорода, самочувствие находящихся в помещении людей ухудшается – появляется сонливость, головные боли. Это связано с повышенной концентрацией углекислоты в воздухе.

По нормам, действующим еще с 50-х годов прошлого века, для помещений до 20 м2 с высотой потолков ниже 3 метров, состав воздуха в течение часа должен быть полностью обновлен, то есть скорость воздухообмена составляет не менее 20*3=60 м3 в час. Если объем помещения превышает 60 м3, то в упрощенном виде считают нормой воздухообмен 3 м3/ час на 1 м3 объема комнаты. Для туалетов норма составляет 50 м3/час, для ванных 25 м3/час, а для кухонь 90 м3/час.

При строительстве частных домов многие считают, что обойдутся проветриванием окон и не делают вентиляции в расчете как бы сэкономить денег. Не стоит заблуждаться по этому поводу – атмосфера в здании в таких случаях будет очень нездоровой. В итоге на лечение респираторных заболеваний может уйти значительно большая сумма, нежели сэкономленная.

Естественный приток

Основной путь для притока — окна. Современные оконные системы могут оснащаться откидными форточками и микровентиляцией, а как производится регулировка пластиковых окон. Такая конструкция позволяет дозированно подавать воздух в помещение, но зимой он всё равно холодный. Относительно неплохо согревают поступающий воздух проветриватели, которые могут встраиваться как в стеклопакет, так и в оконную раму. Воздух в них, прежде чем попасть в помещение, проходит через систему каналов, отбирая немного тепла из помещения. Если на улице -20ºС, то до 0ºС он согреется. Конечно, это не комфортная температура, но уже что-то. К сожалению, хорошие проветриватели недёшевы и имеют ограниченную производительность.

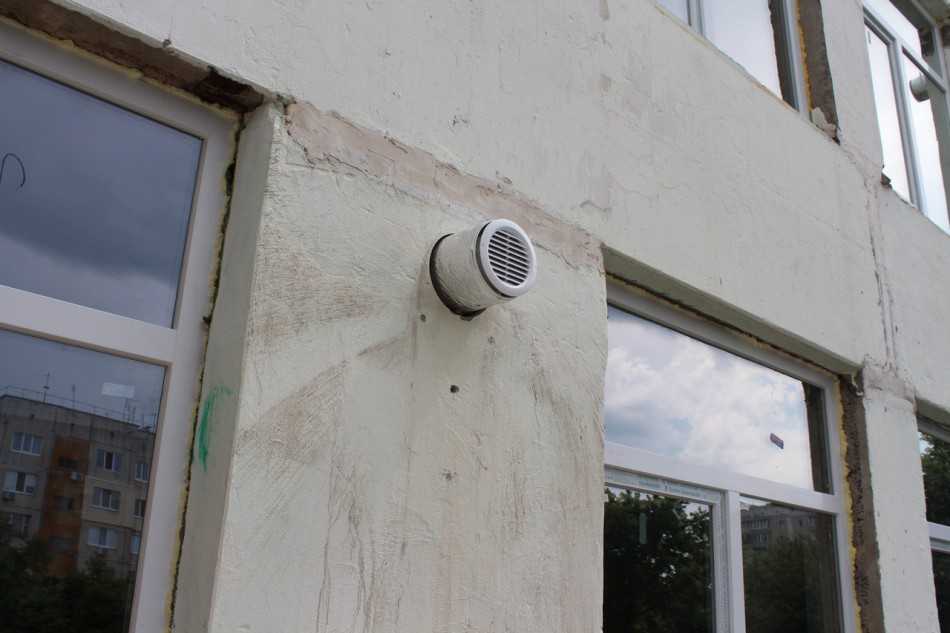

Применяют также стеновые клапаны. Это отверстие в стене, закрытое регулируемым пружинным клапаном либо просто крышкой. Воздух в таких устройствах не согревается, поэтому их нередко размещают над или за батареей. Финская компания Purmo даже выпускает специальные модели радиаторов, предназначенные для совместной работы с клапаном. Конструкция этих отопительных приборов позволяет предварительно подогревать поступающий воздух, некоторые модели оснащены встроенным вентилятором.

Зачем в частном доме нужна вентиляция

Мы уже разобрались, что основная функция вентиляции – это обеспечение нормальной жизнедеятельности проживающих в доме людей. Однако есть у неё ещё одна немаловажная особенность – поддержание благоприятного микроклимата. Сырость, грибок на стенах, неприятные запахи, отклеивающиеся обои, запотевшие ока – вот далеко не полный список последствий, которые очень быстро появляются в домах с неработающей вентиляцией.

Хотите, чтобы проживание в загородном коттедже не доставляло хлопот, а всевозможные болезни обходили вас стороной, тогда позаботьтесь о составлении проекта вентиляции в частном доме на начальной стадии проектирования.

Многие наивно полагают, что установка кондиционера и мощной кухонной вытяжки полностью решает проблему вентилирования. К сожалению, действие кондиционеров направлено лишь на охлаждение или обогрев, а кухонный зонт не способен справиться со всем объёмом воздушных масс.

Впрочем, если вы уже приобрели дом, где отсутствует вентиляция, смонтировать её можно и после завершения строительных работ.

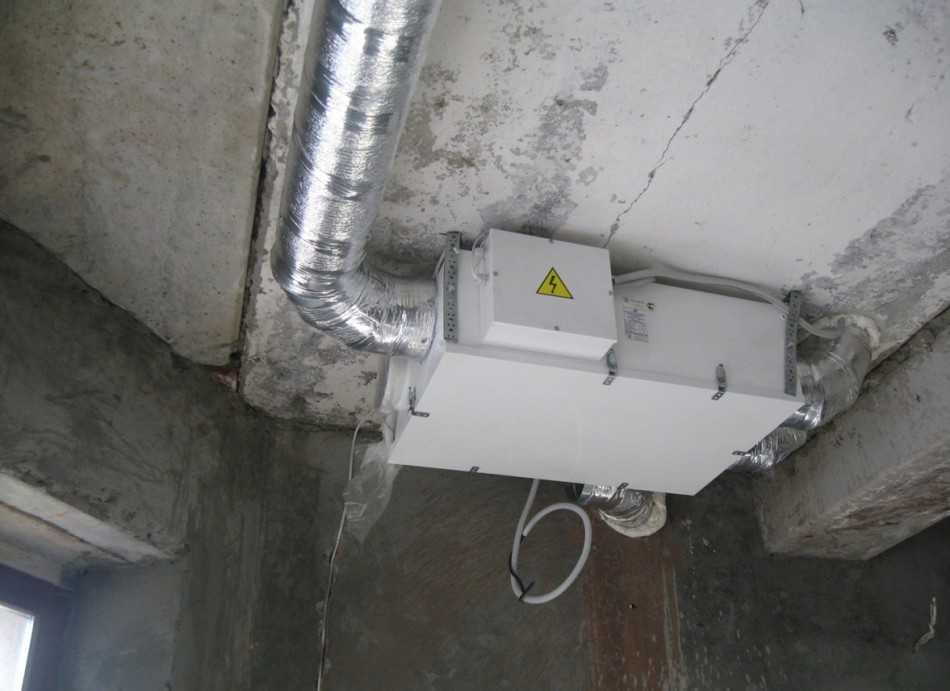

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

• отсутсвие сложности в монтаже;
• преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
• наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

• высокая цена;
• энергозависимость;
• выпадение конденсата на стенках рекуператора из-за разности температур;
• некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

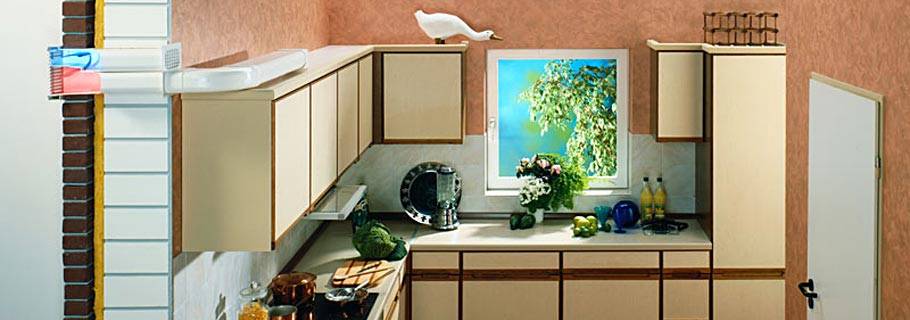

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

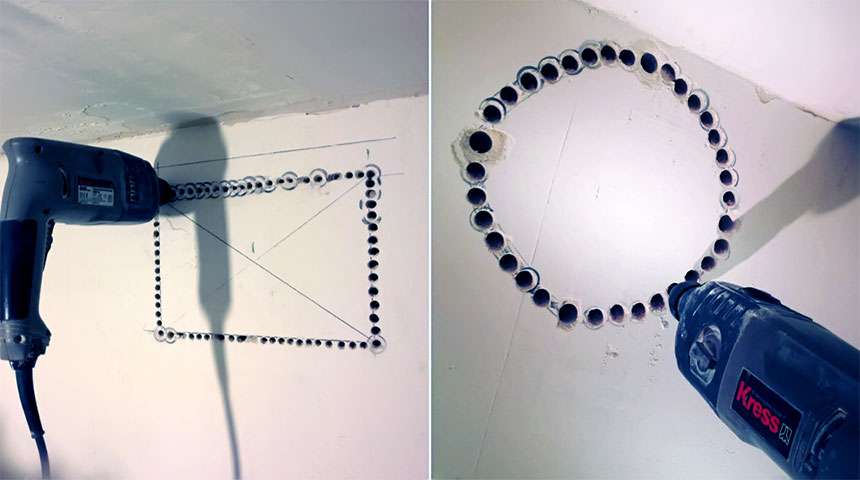

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Расчет системы для загородного дома

Преимущества вентиляционной системы, установленной в загородном доме, легко оценить. При этом соотносятся обусловленный комфорт с предполагаемой стоимостью.

1. Здесь финансовые вложения минимальны. Многие работы можно сделать даже самостоятельно. Однако в случае, если строение изначально не имело вытяжных вентиляционных каналов, придется вложить и свой труд, и некоторые средства.

1. Надежность системы естественной вентиляции подтверждается еще и тем, что в ней отсутствуют сложные механизмы.

1. Особого ухода такая вентиляция не требует. Достаточно с редкой периодичностью проводить ревизию каналов и заниматься чисткой.

1. Расходы на эксплуатацию естественной вентсистемы не предусмотрены. Она абсолютно энергонезависима.

1. Не создается технологического шума, так как отсутствуют механизмы. Это отличает вентсистему естественного типа от системы с принудительной вентиляцией.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

• естественный (природный);
• механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны снизить теплопотерю дома, поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Вентиляция дома

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

• экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
• отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
• бесшумность работы;
• возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции — слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.

Как сделать вытяжку на кухне?

Чаще всего владельцы принимают решение об установке вытяжки в санузле и на кухне. Необходимость наличия этой системы в последнем помещении связана с постоянным образованием в нём различных запахов в результате приготовления пищи. Лучше всего реализовать систему вентиляции на кухне путем укладки двух вентиляционных каналов, причем один будет работать в естественном, а другой в принудительном режиме.

Монтаж принудительного канала, который будет представлен в виде стандартной вытяжки, на кухне осуществляют над плитой для приготовления пищи. Что же касается естественного канала, то его следует располагать со стороны плиты под потолком. Соблюдая эту схему установки вытяжки на кухне, можно обеспечить наиболее эффективную очистку помещения от неприятных запахов.
