Особенности планирования системы
Классический вариант выгребной ямы для загородного дома представляет собой шурф глубиной около 1,5 м с герметичными стенками и дном. Для откачки и вывоза стоков устраивается откидная крышка, для удаления запаха устанавливается вентиляционная труба
Вся канализационная система делится на внутреннюю и наружную. Внутренняя – это все, что находится внутри дома: все сантехнические приборы, отводы от них, стояки.
Заканчивается этот модуль выводящей трубой, на которую устанавливают насос. Насос перегоняет массы дальше – по наружному трубопроводу в канализационный колодец.

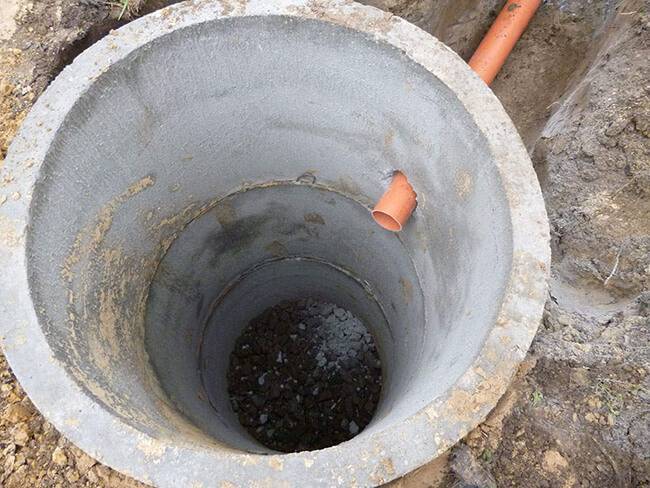

В качестве колодца может использоваться выгребная яма с земляным дном, герметичная емкость или септик с той или иной системой фильтрации сточных вод.

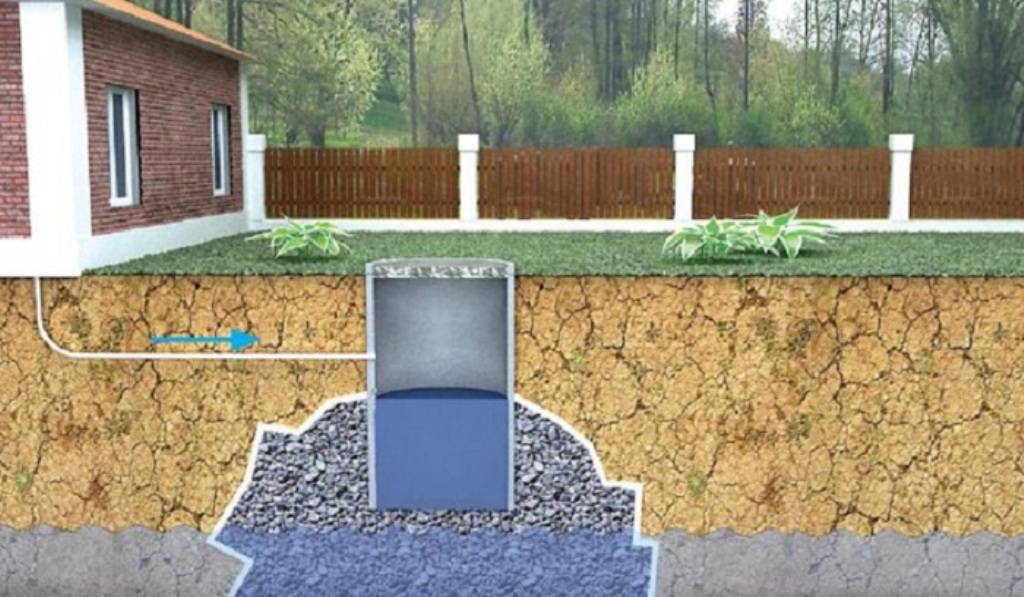

На схеме изображено устройство одного из вариантов ям – фильтрующего канализационного колодца. Сооружение с герметичными стенками, на дне его устроен многослойный фильтр из песка, щебня или гравийной смеси
Канализацию лучше планировать на этапе постройки дома, т.к. ее структура будет влиять на расположение отдельных помещений.
Если дом небольшой, рекомендуется все точки слива – кухонная мойка, туалет, душ – привязать к общей коллекторной трубе, от которой и оборудуют сток.
Объем выгребной ямы для канализации в частном доме определяют из расчета полкубометра на человека в день. В случае постоянного проживания в доме семьи из нескольких человек яму придется чистить раз в 2-3 месяца.
Чтобы увеличить этот срок, лучше установить септик либо оборудовать несколько ям. Если в доме два/несколько туалетов, выводящие трубы рекомендуется привязать к ним, поскольку унитаз монтируют непосредственно к коллекторной трубе/стояку.
В большом доме, особенно если в нем два-три этажа, без установки стояков не обойтись.
СНиП и санитарные нормативные документы регламентируют, как сделать местную канализацию в частном доме.
В числе прочего там указаны минимальные расстояния от различных объектов до сливной ямы:
- от дома – 5 метров;
- от забора – 2 метра;
- от источника воды (колодец, скважина, пруд) – 30 метров.
Между канализационными трубами и трубопроводом отопления/водоснабжения должно быть не менее 3 метров. Если наружная канализация самотечная (без насоса), уклон труб в сторону колодца принимается в среднем 3 сантиметра на метр.
При длине наружного трубопровода 50 м перепад высот составляет около 15 см.
Как самому сделать автономную канализацию, основные этапы:
- установка стояка;
- установка фановой трубы;
- разводка труб к санитарным приборам;
- прокладка уличных труб;
- устройство выгребной ямы/септика.
Рассмотрим поэтапно, как сделать правильно канализацию в частном доме своими руками.
Подкоп под бетонным основанием
Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.
Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.
Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.
При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.
Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.
При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.
Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной
Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной
Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод
Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.
Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.
Выбор места размещения слива
При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:
- источники воды должны располагаться не ближе тридцати метров;
- на границе соседнего участка септик устанавливать нельзя;
- для удобства откачки нечистот слив лучше располагать недалеко от дороги;
- особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
- прокладку трубопроводной сети облегчает естественный уклон местности.
Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую. Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.
Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.
Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.
Внешняя сеть
Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

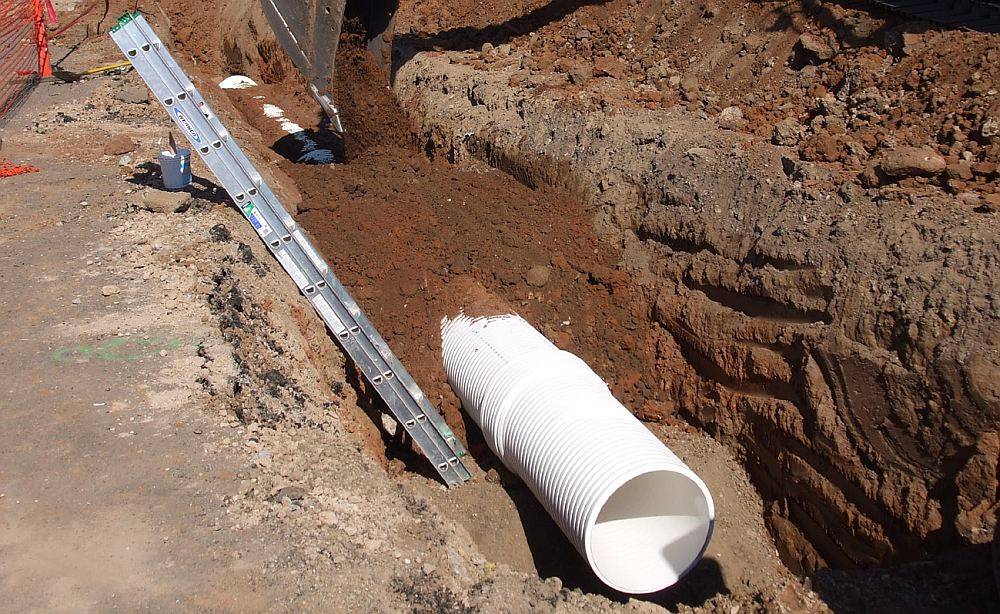

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
Как рассчитать правильный объем и количество камер для очистных сооружений
Для правильного расчета принято брать средний показатель суточных сточных вод для одного пользователя равный 200 литрам в сутки. Меньший объем не следует брать, так как это может привести к ухудшению отношений с соседями и плохой очистке стоков, а как следствие неприятными запахами и штрафами. Для пяти человек следует строить септик объемом в 3 куб. метра для трехсуточного отстоя стоков.
Если стоить самостоятельно, то вам понадобиться 3 ж/б кольца, диаметр которых будет равен 1,5 метра и высота 90 см, плюс плита для перекрытия и люк. В случае использования опалубки и бетона для заливки на 8 кубовый септик необходим котлован с длиной каждой стороны в 2 метра (т.е. длина*ширина*высота=2*2*2).
К положительным сторонам многосекционного очистного сооружения можно причислить, что каждая секция позволяет продлить жизнь и адекватную работу фильтрующего сооружения. Качество стоков тоже играет важную роль. Когда колодец для фильтрации уже заполнился илом, его можно очень просто очистить, чего не сделаешь с полями фильтрации под землей и траншеями фильтрации. Их нужно создавать заново, так как чистка этих элементов не возможна.
Схема канализации для слива воды в частном доме
Прежде чем приступить к монтажным работам, следует составить строительную документацию, в частности схему разводки канализационной сети в загородном коттедже. Когда требуется сделать слив воды в частном доме, который уже построен, необходимо разработать отдельный проект либо обратиться к профессионалам, чтобы они произвели все необходимые расчеты.
1. Выполняем чертеж
Прежде всего необходимо разработать проект канализационной системы, учитывая особенности вашего участка, а также придерживаясь правил СНиП. Многие решают своими силами создать проект, не обращаясь к профессионалам.
Каковы первые действия, если вы планируете самостоятельно сделать слив воды в частном доме? Сначала создаем чертеж, для этого выбираем оптимальную схему, подходящую под ваши требования, изучаем, как канализация будет работать.
2. Учитываем важные моменты перед созданием проекта:
Когда в районе есть центральная канализация, можно ли просто подсоединиться к ней либо же придется дополнительно очищать сточные воды?
Какую нагрузку канализация будет испытывать? Чтобы определить этот параметр, важно учитывать, сколько домочадцев в вашей семье, а также количество точек водозабора.
Важно определить уровень промерзания грунта, чтобы достаточно заглубить канализационный выпуск.
Необходимо уточнить уровень грунтовых вод. Если УГВ высокий и зеркало грунтовых вод находится близко к поверхности, помимо канализационной системы, придется делать ливневку.
Нужно провести оценку особенностей рельефа территории, чтобы выяснить, получится ли сделать самотечную систему
Если такой возможности нет, необходимо купить фекальный насос и определиться с местом его расположения.
Планирование и строительство наружных сетей
Чтобы сделать канализацию в частном доме своими руками, нужно собрать не только внутреннюю разводку, дополнительно монтируется и внешняя сеть. Наружные сети в частном доме состоят из приемного устройства и подводящего трубопровода.
Выбор очистного сооружения
Если собирается местная канализация своими руками, то нужно заранее подобрать очистное сооружение. Существует два типа септиков, которые можно использовать в частном доме:
- Накопители. Это просто объемные емкости, в которые осуществляется слив стоков, выводимых по трубопроводу из дома. В емкости стоки хранятся до момента их откачки ассенизаторами. Достоинства этого варианта – дешевизна устройства и возможность установить при любом типе грунта. Недостатки – дорогое обслуживание. Чем больше в доме расходуется воды, чем чаще придется очищать септик.
- Септики очищающего типа. Это устройство уже не просто накапливает стоки, но производит их очистку (отстаивание, переработка органики бактериями). После чего осуществляется слив очищенной воды с последующим впитыванием в грунт через фильтрующий слой из щебня. Как правило, большинство домовладельцев выбирают именно этот вариант приемной установки при сооружении местной канализации в доме.
Строительство септика
Какие бывают септики?
Все очистные сооружения можно разделить на два типа:
- Септики промышленного производства.
- Самодельные септики.
Первый вариант, безусловно, дороже. Однако такие септики выгодны тем, что их установка менее трудоемкая, они полностью герметичны и поэтому безопасны с точки зрения экологии.
Самодельные септики строят из самых разных материалов. На дачах часто используются самые простые варианты. Например, септики, построенные из покрышек от грузовой техники или из бочки большого объема.
Однако простые варианты, которые хороши для дачи или дома, в котором планируется постоянное проживание, не подходят. В этом случае, сооружается канализация из бетонных колец в частном доме своими руками, можно также построить монолитный септик или выложить камеры отстойника кирпичом.

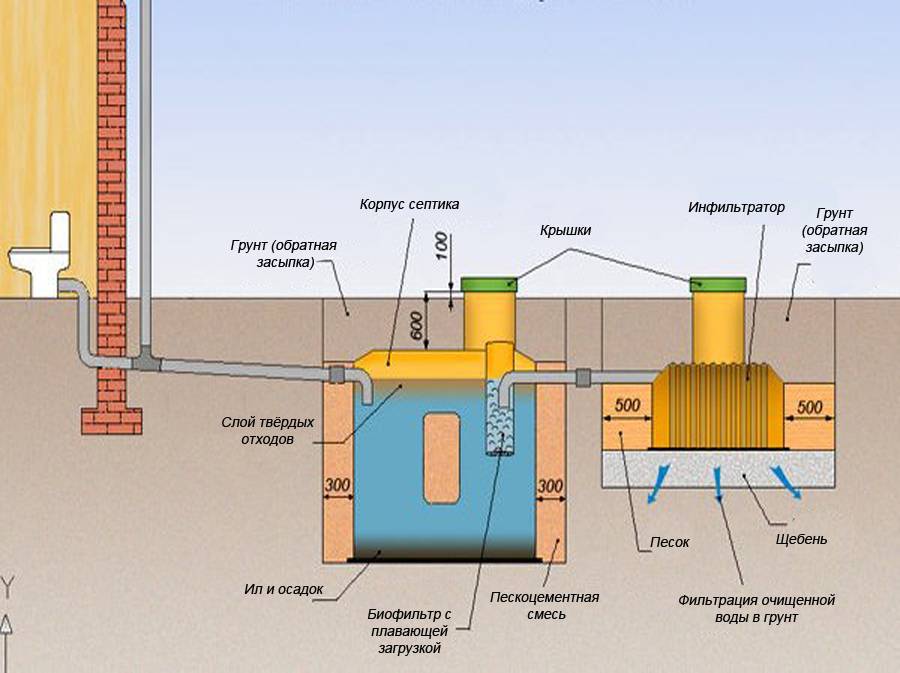

Септик, как правило, строят двухкамерный. Только при большом количестве стоков (более 10 кубов в сутки), нужно делать трехкамерную установку
Крайне важно обеспечить герметичность камер, так как в противном случае, септик будет небезопасен для окружающей среды
Постройка самодельного септика происходит так:
- Копается котлован.
- Выполняется бетонирование дна.
- Строятся камеры (устанавливаются бетонные кольца, выкладываются стенки из кирпича).
- Производится подключение труб и герметизация камер.
- Сооружается крышка на камеры септика с люком для чистки септика и фановой трубой.
Помимо самого септика нужно построить сооружение для доочистки воды, так как в камерах стоки очищаются примерно на 60%. Поэтому составляется схема поля фильтрации, согласно которой в проницаемых грунтах прокладываются с уклоном дренажные трубы. Вода из септика попадает в эти трубы и распределяется по полю фильтрации. Постепенно просачиваясь в грунт, вода окончательно очищается.
Строительство наружного трубопровода
Вывод канализации соединяется с септиком наружным трубопроводом. Чтобы проложить канализацию в частном доме, как правило, выбираются пластиковые трубы.
Для обслуживания наружного трубопровода устанавливаются ревизионные колодцы. Их ставят на местах поворота и на прямолинейных участках через каждые 12 метров.
Как правильно провести внутреннюю канализацию в частном доме: монтаж своими руками
Внутренняя канализация представляет собой систему, находящуюся внутри зданий и сооружений и включающая приборы и трубопроводы, которые используют для сбора внутри дома и отведения использованной воды и бытовых отходов во внешнюю канализацию.
Сантехническими приборами являются ванны, раковины, мойки, писсуары, унитазы, трапы и душевые поддоны, а к системе трубопроводов относится звукоизоляция, вентиляционные стояки, коллекторы и подводки, ревизии для прочистки и запорная арматура на выпусках.
Как проложить внутреннюю канализацию для частного дома правильно, учитывая все необходимые требования? Монтаж внутренней канализации в частном доме выполняется с использованием пластиковых труб и уплотнительных резиновых колец для герметизации соединений раструбного типа. В желобок раструба устанавливается кольцо, после чего в него помещается конец трубы, имеющий гладкую поверхность. Облегчить соединение можно, если на срезе гладкого конца трубы выполнить фаску. Перемещать трубу прекращают в тот момент, когда отметка на гладкой поверхности трубы окажется на уровне раструба. Если вращение соединенных друг с другом частей осуществляется легко, значит, уплотнитель располагается правильно. Для устройства отвода мойки, ванны или умывальника используется труба с просветом 5 см, отвод и стояк для унитаза выполняются с внутренним диаметром не менее 10 см.
После того как внутренняя канализация в частном доме, прокладываемая своими руками, будет подготовлена, переходят к окончательному монтажу водопровода и подключению сантехнического оборудования, предварительно выполнив теплоизоляцию трубопровода для горячей воды
Особое внимание следует уделить подоконным нишам, главному стояку и расширительному баку. Трубы в комнатах и на кухне в теплоизоляции не нуждаются
При устройстве внутренней канализации в частном доме во время монтажа ванны следует проверить, имеются ли резиновые прокладки. Устанавливать ее нужно с уклоном в сторону отверстия. Герметизация выпуска, а также стыка сливной трубы выполняется с помощью уплотнения зазора кольца, с применением льняного жгута. Затем стык закрывают цементным раствором либо смесью цемента и песка.

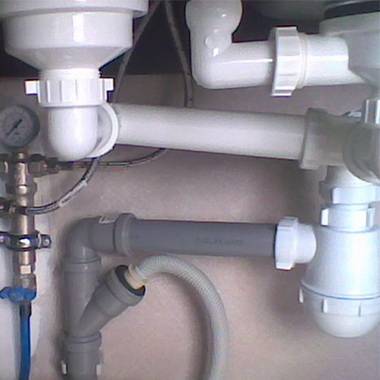

К установке сантехники в частном доме требуется особый подход. Подключить мойку или раковину умывальника, одновременно установив на отводной трубе современный пластиковый сифон, не составит труда.
Сифон из металла следует соединять с трубой для отвода с помощью дополнительного патрубка, имеющего диаметр 32-34 мм
Во время работы следует обращать особое внимание на то, правильно ли установлены резиновые уплотнительные кольца (в том случае, если раковина или мойка уже закреплена на кронштейнах)
В зависимости от размещения трубы подбираются различного диаметра: от ванной (или душа), бассейна и унитаза — 10 см, от умывальника — 5-6 см, стояк желательно делать диаметром 11 см. Внутренняя канализация состоит в основном из труб, имеющих диаметр 10-11 см, хотя в больших частных домах, где выполняется сложная канализационная система, их диаметр может достигать 15 см.
Прокладку труб диаметром 5 см делают под уклоном в 3 см через каждый метр, труб диаметром 10 см — под уклоном в 2 см через каждый метр. Стояк должен выходить выше крыши на 0,8-1 м. Сверху его закрывают куполом, имеющим диаметр, в 2 раза больший, чем у трубы.
Где будет слив?
И снова затронем проблему неприятного запаха. Когда вам предстоит выбрать место, помните, что слив должен располагаться в десяти метрах от дома. Не меньше. Это самое оптимальное расстояние. Дальше размещать не советуем, т.к. это увеличит цену всей работы.
Ознакомьтесь с тремя правилами ниже, которые помогут вам:
- Подводка наружной канализации не ставится под прямым углом.
- Должно быть значительное расстояние от воды.
- Это же относится к соседским участкам. Всегда помните о расстоянии.
Сам слив выкладывается из кирпича или бетонных колец. Иногда используются и другие строительные материалы.
В некоторых случаях обустроить выгребную яму просто не выйдет. Это зависит от объема сточных вод. Если их уровень на частной территории не превышает один кубический метр в сутки, то можно забыть об этом моменте. Но если превышает, то стоит поставить герметическую ёмкость для накопления стоков. Так вы сможете избежать значительного загрязнения почвы и окружающей среды в целом.
Монтаж канализационной системы
Самостоятельно проложить систему водопровода в доме и провести все монтажные работы несложно, но для того, чтобы не наделать ошибок, нужно предварительно ознакомиться со строительными нормами и правилами (СНиП). Запомните, что выпуск канализационных вод должен находиться ниже уровня промерзания грунта. При устройстве фундамента дома каждый владелец обязан ознакомиться с этой информацией, она находится в справочниках климатических условий в открытом доступе и отличается для разных регионов.

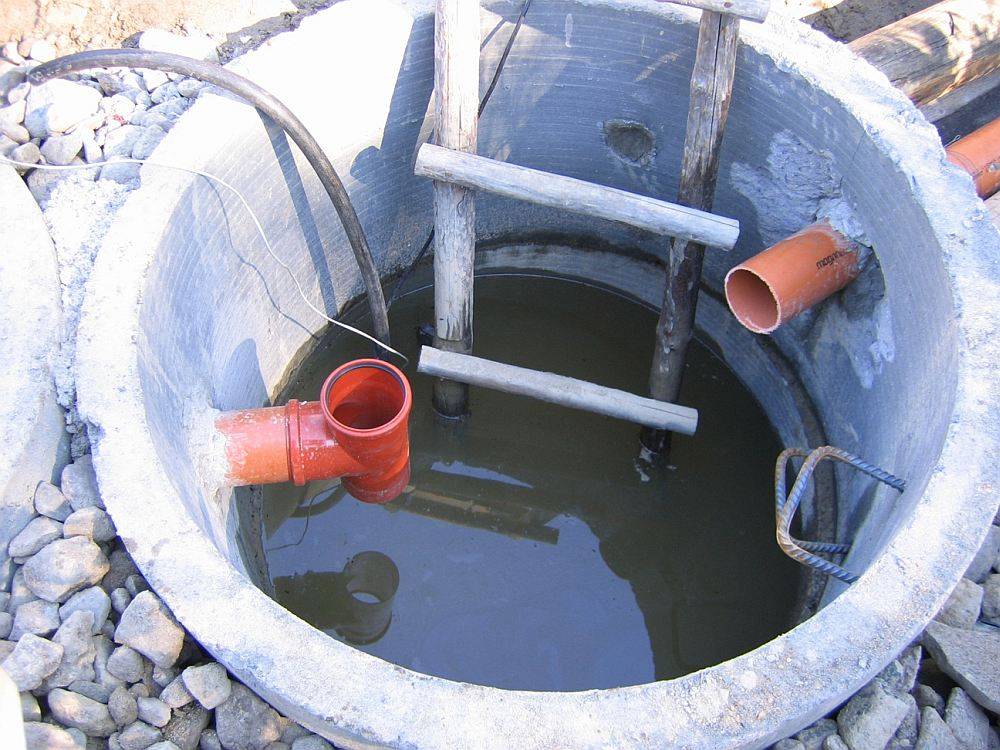

В правилах прописано также обязательное наличие смотрового колодца, который должен быть расположен не менее, чем в трех метрах от здания. Смотровой колодец, как правило, делается из железобетонных колец сечением около 0,7 м, красного кирпича или бутового камня. Верхнюю часть нужно оборудовать крышкой, нижнюю – бетонным лотком с глубиной, равной диаметру самой большой трубы сточной системы.
Выпуск состоит из:
- труб, желательно из пластика или чугуна с достаточным сечением, поскольку именно этот материал наиболее долговечный;
- гильз большего диаметра, чем сама система, в которые, как в одежку, будут одеты стоки;
- тройника и отвода с заглушкой;
- вывода в колодец с септиком.
Монтажные работы по сборке труб и септика в единую конструкцию несложные, проложить ее можно самостоятельно с первого раза.
На первом этапе нужно подготовить выпуск труб в сливной бак, септик или другую емкость колодца. Далее происходит сбор стояка, который производится с нижней части вверх через установленные гильзы. Гильза нужна для предотвращения разрушения труб. Такая гильза должна быть толще трубы, и ее края на 15 см выводят за фундамент. Между гильзой и трубой обязательно нужно сделать круговой зазор, который изолируется при помощи распорок из пенопласта или распущенного каната. Оставшиеся прорехи заделываются глиной или другим водонепроницаемым материалом.
Выводящая труба должна быть расположена прямо внутри гильзы. Строго вертикальное положение позволяет предотвратить засорение стока, тогда как внешнюю часть трубопровода следует заложить под небольшим плавным уклоном. Такая система обеспечит шумоизоляцию.
Между горизонтальной и вертикальной частями водопровода устанавливается тройник с заглушкой. Тройник следует подбирать с пологим углом не более 135 градусов. Прямое отделение тройника нужно закрыть заглушкой. Эта часть водопровода понадобится для очистки системы в случае ее загрязнения и для того, чтобы вывести лишнюю воду при необходимости.
Стыки труб подлежат заделыванию только после проверки канализационной системы на работоспособность. Соблюсти герметичность можно при помощи герметика.
Финальной точкой прокладки водоотвода является проверка системы. Если нет шума, протечек, и вода легко просачивается через систему слива, значит, вы все сделали правильно.
Формируем отверстие на стадии возведения фундамента
Согласно проекту любого здания к нему подводятся коммуникации, и устраивается вентиляционная система. На чертежах места входа и выхода кабеля, труб, воздуховодов должны быть точно обозначены.
Как сделать проем в фундаменте?
- Можно использовать отрезки пластиковых канализационных труб диаметром 110 мм.
- Из досок или фанеры сколотить короб такого размера, чтобы весь комплекс труб или кабелей свободно проходил сквозь него.
- Чтобы сделать отверстие большого диаметра, берут отрезки гофрированных алюминиевых вентиляционных труб.
Этапы работ по устройству продухов:
Схема устройства фундамента.
- выбранный материал закладывается в основание дома на этапе монтажа опалубки. В нужном месте с помощью электролобзика выпиливается отверстие нужного диаметра, такое, чтобы после вставки в него трубы или короба оставалось как можно меньше зазоров;
- далее в опалубку закладывается армирующая сетка;
- продух (проушина) плотно набивается щепками, ветками, строительным мусором. Это нужно для того, чтобы бетон не раздавил трубу или короб;
- производится заливка цементно-песчаного раствора;
- опалубка демонтируется;
- щепки и прочий мусор вынимаются из проушины;
- если необходимо, трубу или короб вынимают из фундамента;
- после прокладки коммуникаций зазоры между ними и стенками проема заполняются монтажной пеной. Так можно сделать отверстие в бетоне.
Работы по выводу канализации
Монтажные работы по подводу и прокладке дворовой канализации состоят из следующих этапов:
- Подготовка штроб и ниш;
- Прокладка труб в отверстиях фундамента или стен;
- Выкапывание траншеи до сливной ямы под сточные воды;
- Подготовка котлована под колодец будущей системы водоотвода;
- Оштукатуривание открытых участков и гидроизоляция труб во избежание прорывов при неблагоприятных погодных условиях. Гидроизолировать можно при помощи битумной мастики или окутывания труб гидроизоляционными материалами, например, рубероидом, минеральной ватой или другими;
- Монтаж системы водоотведения с учетом загрузки септика.
Следует учесть, что сливная яма не должна находиться на расстоянии ближе 3 м от здания. В случае засорения или повреждения трубы воды могут нанести существенный вред постройке, подмыв фундамент или намочив несущие стены.
Трубы вывода сточных вод необходимо укладывать под определенным углом, чтобы воды могли естественным образом стекать через трубы в канализацию. Если у вас нет возможности вести инженерные подсчеты, то достаточно при рытье траншеи углублять ров через каждый метр на 2-3 см.
Не забудьте о септике. Это позволит избежать проблем с внутренним засорением.
