Встраиваемые розетки в столешницу на кухню — особенности установки

Розетки на кухне: расположение и этапы самостоятельного монтажа

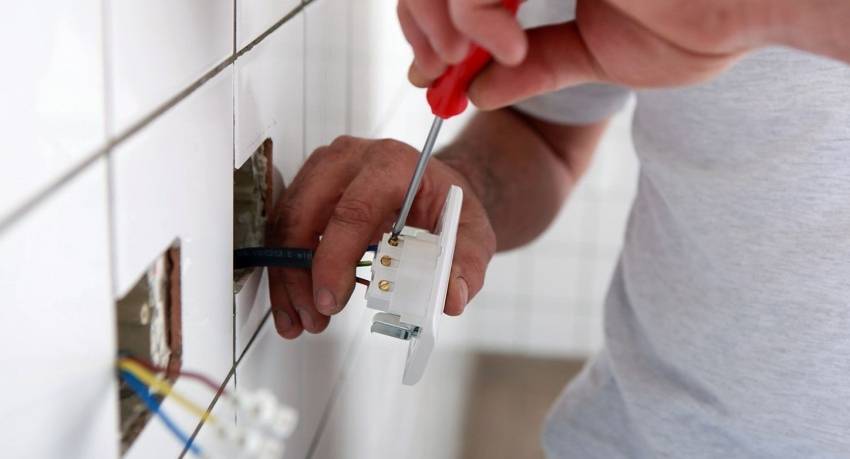

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука

Расположение розеток на кухне: фото-примеры эргономичных решений для рабочей зоны

Говоря о том, как разместить розетки на кухне, нельзя не сказать, что их местоположение напрямую зависит от расположения техники, которая будет включаться в сеть. Все электроприборы на кухне можно визуально распределить на три уровня:

• Нижний – встроенная техника в нижних кухонных шкафах: плита, стиральная, посудомоечная машина, духовой шкаф,
• Средний уровень – техника, которая ставится на столешницу: чайник, кофеварка, тостер, комбайн, блендер и др.,
• Верхний уровень – техника, которая находится сверху: вытяжка, подсветка.

Электророзетки нижнего уровня устанавливают на расстоянии примерно 10-15 см от уровня пола, непосредственно за предметом техники розетку устанавливать нельзя! Для каждого прибора, который должен постоянно быть включен, нужна отдельная электроточка. Оптимально для холодильника, стиральной и посудомоечной машины установить электророзетки с заземлением.

Средний уровень электррозеток располагают на кухонном фартуке или на столешнице. Обычно разъемы пытаются скрыть от посторонних глаз, поэтому устанавливают электророзетки либо сразу над фартуком (высота от пола 90-95см) либо под верхним шкафчиком (визуально эти розетки также «прячутся»). Сегодня большое распространение получили розеточные блоки, включающие от 3 и более электророзеток. Бывают выдвижные розетки для кухни (утапливают в шкафчик и легким нажатием пальца выдвигаются вверх) и врезные розетки в столешницу (блок врезается в столешницу, в этом случае нужно выбирать розеточный блок с крышечками, поскольку крошки и прочий сор могут попадать в электррозетку). Последнее модное веяние – угловые розетки для кухни: розеточный блок, который устанавливается в угол под верхний шкафчик или в угол на стыке стен.

Высота электроточек верхнего уровня составляет 10 см от верхней линии шкафов (чтобы визуально скрыть розеточные разъемы). К верхнему уровню также относят электроточки для кондиционера, вентилятора и др. Кроме рабочей зоны, не забывайте и про точки питания на других стенах.

Если вы не знаете, сколько розеток нужно на кухне, посчитайте все приборы, которые вы собираетесь устанавливать стационарно (то есть они практически не будут отключаться из сети), затем приборы, которыми вы будете пользоваться время от времени (миксер, комбайн и проч.). К этому числу добавьте еще от 2 до 5 точек, и вы получите конкретное количество, которое вам необходимо установить.

Бренды-изготовители

Встраиваемые розетки выпускают многие предприятия. Рассмотрим наиболее популярные:

1. Evoline (Германия). Является бесспорным лидером рынка. Продукция отличается очень высоким качеством, долговечностью и разнообразием форм. Изделия представлены тремя сериями:

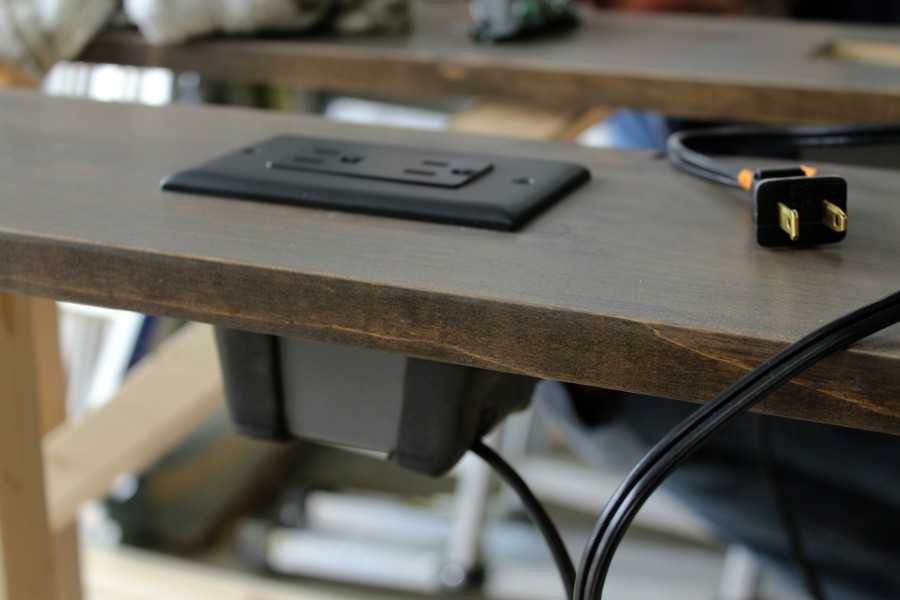

• Dock – розетки открытого типа для врезания в мебель или столешницу.
• Port – классические приборы в виде выдвигаемого вертикального блока.
• Flip Top – блок розеток горизонтальный, скрывающийся под стальной крышкой.

2. Kondator (Швеция). Выпускает открытые розетки для установки в столешницу и выдвижные блоки розеток.

3. Simon – (Италия). Розетки серии Simon Connect предназначены, прежде всего, для решения офисных задач. С помощью этих электроприборов можно придать законченность дизайну любого кабинета.

Встраиваемые розетки в столешницу – что важно знать?

Самым большим преимуществом скрытого контакта является то, что он может быть установлен даже там, где нет стены. Это будет наиболее заметно в случае кухонного острова, расположенного в середине комнаты. Гнездо, спрятанное в столешнице, может легко увеличить количество электрических розеток на кухне, и в то же время не нужно использовать их каждый раз. Однако, если возникает необходимость подключить некоторые бытовые приборы, просто откройте утопленные розетки.

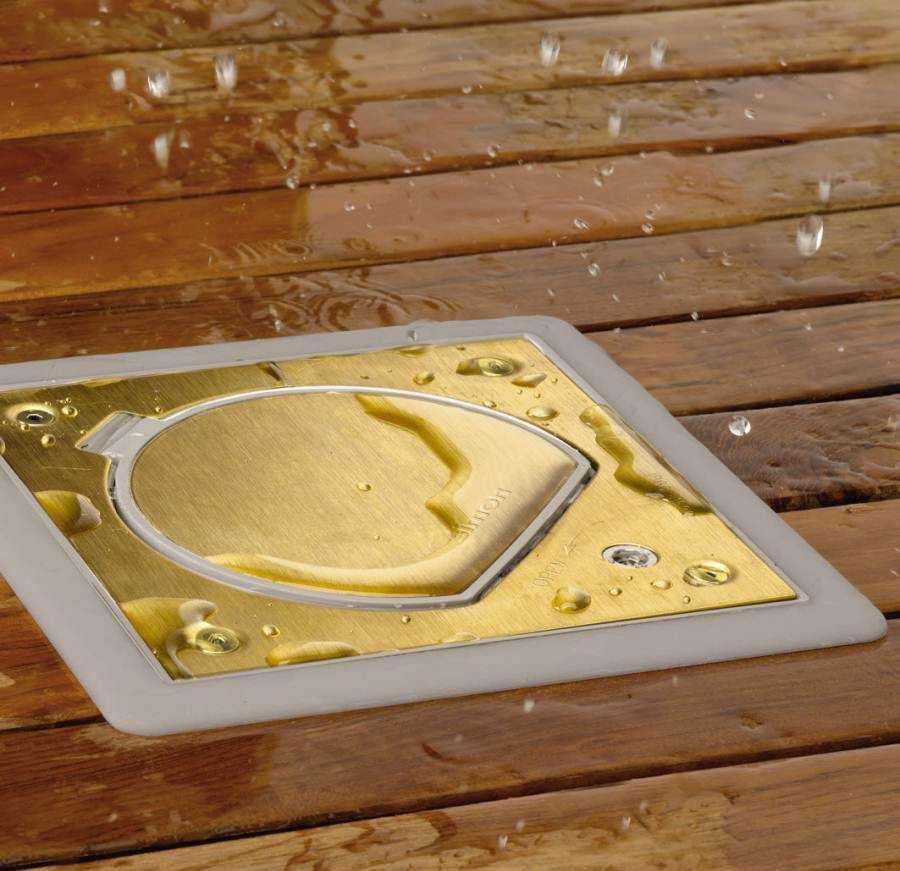

Кухонные розетки, установленные на столешнице, должны быть водонепроницаемыми. Это связано с тем, что они часто расположены вблизи раковин или вблизи индукционных и газовых плит. Поэтому стоит ориентироваться не всегда на цену, а на параметры и мнения. Рекомендуемый стандарт водонепроницаемости для кухонных розеток – IP 54, в то время как большинство моделей – электрические розетки со значением IP 20.

Другой тип розетки в столешнице – это та, которая выдвигается. Как и в случае утопленных контактов, он должен быть подключен к источнику питания. Вытянутая из столешницы вертикальная полоса может содержать несколько разъемов или даже USB-порты.

Чтобы она могла выполнять свою функцию, розетка должна выдвигаться плавно и без каких-либо препятствий. Внешняя поверхность такой полосы доступна во многих цветах, поэтому вы можете выбрать правильный оттенок для верхней части столешницы, чтобы все сочеталось.

Виды и производители

• Выдвигаемый вертикальный блок;
• Встраиваемые открытые панели;
• Поворотные горизонтальные под защитной крышкой.

Самыми популярными остаются вертикальные встраиваемые блоки розеток выдвигаемого типа, так как они отличаются большей долговечностью, надежным механизмом и практичностью. Чтобы воспользоваться электропитанием необходимо нажать на круглую кнопку и потянуть конструкцию вверх.

Поворотный горизонтальный блок способен самостоятельно “открываться” после нажатия на скрытую крышку. Выполняются такие панели под заказ, чтобы изделие полностью сливалось с корпусом мебели или гармонировало с отдельными ее элементами (металлическими, деревянными или цветными вставками). В эту группу относятся и встроенные розетки для пола, плинтусов.

Все указанные модели стационарны и монтируются на долгое время, поэтому важно на стадии планирования выбрать качественное изделие

Первым делом стоит обратить внимание на производителя. Так, на сегодняшний день лучшие встроенные розетки выпускают:

• Evoline (Германия);
• Kondator (Швеция);
• Simon (Италия).

Китайские фирмы “Displace”, ” Desc Socket”, несмотря на привлекательный внешний вид, свободную комплектацию и сенсорную панель, брать не рекомендуется, так как срок службы изделий не превышает шести месяцев.

Особенности установки и подключения

Если подключаемые устройства будут встроенными, то наиболее удачным местом установки встроенного блока розеток будут тумбочки или столешницы, расположенные около приборов. Высота установки варьируется в широких пределах – от 3 до 60 сантиметров от уровня плинтуса.

Установка скрытых блоков розеток – процесс относительно простой. Выполнить монтаж можно своими руками, обязательно руководствуясь паспортом изделия.

1. Сначала нужно сделать отверстие необходимого диаметра в том месте, куда будет установлена несущая часть розетки (речь идет о вертикальном варианте).
2. После установки изделие нужно закрепить при помощи гайки.
3. Затем выполняется подключение к сети (в случае большой длины кабеля его имеет смысл спрятать в корпусе выбранного основания).

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Подрозетники для гипсокартона: размеры и установка

Схема аналогична и для монтажа «в потолок», то есть так, чтобы готовый блок выдвигался сверху вниз, из дна навесного шкафчика.

Производя монтаж скрытых розеток, необходимо руководствоваться некоторыми правилами.

• Как и в обычном блоке розеток, каждая будет подключена к другой параллельным соединением. Следовательно, нужно грамотно рассчитать общую нагрузку на блок и убедиться, что она не превышает допустимый предел, указанный в паспорте. Также это поможет в выборе необходимого сечения кабеля.
• Подключать блок к сети также рекомендуется под отдельный автоматический выключатель в электрощите.
• Поверхность, в которую будет установлена скрытое устройство, должна иметь толщину от 2,5 до 5,2 сантиметров.

Что такое выдвижные встраиваемые розетки, их достоинства и недостатки

Конструкция представляет собой стационарный удлинитель, который устанавливается так, что его практически не видно. При необходимости подключить электроприбор переноска вынимается из укрытия легким движением руки, а за ненадобностью снова скрывается. Провод также не виден. Он фиксируется к внутренним стенкам шкафа и подключается к имеющейся вдали розетке.

Помимо основного преимущества скрытых розеток – их полной незаметности, существует еще масса положительных моментов:

• стильный дизайн позволяет выбрать розетку, оптимально подходящую под общую стилистику интерьера и цвет поверхности, в которой прячется аксессуар;
• разнообразие конфигураций дает возможность выбрать прибор, полностью соответствующий вашим потребностям;
• возможность установки на абсолютно любую поверхность в любом удобном месте;
• наличие подсветки, защиты от детей и дополнительных гнезд для USB-устройств, TV, телефона или интернет-кабеля;
• быстрая установка и подключение в сравнении с традиционными вариантами.

Чем же плохи встраиваемые блоки электропитания? Некоторые считают явным недостатком необходимость в наличии свободного пространства на поверхности и в шкафу для монтажа этих небольших электроустановок. Не получится вмонтировать скрытый удлинитель в столешницу, под которой расположены выдвижные ящики – по понятным причинам.

Как и любой электроприбор, со временем аксессуар может выйти из строя или нарушится его выдвижной механизм.

Если адекватно смотреть на вещи, то к реальным недостаткам скрытых блоков электропитания относится их высокая стоимость (по сравнению с обычными удлинителями).

Виды выдвижных розеток

Потайные розетки поставляются производителями в трех интерпретациях – вертикальные, горизонтальные и поворотные выдвижные блоки.

Рассмотрим их более подробно:

1. Горизонтальный вариант считается более практичным и надежным, долговечным и устойчивым к механическим воздействиям. Блок расположен параллельно полу, при нажатии на крышку розетки откидываются под углом.
2. Вертикальная разновидность выигрывает тем, что выглядит более современно и занимает минимум пространства на поверхности, хотя конструкция более шаткая. Выдвигается блок путем нажатия на крышку корпуса, розетки и модули располагаются по вертикали. В некоторых моделях контактные соединения могут располагаться не в высоту, а по периметру. В таком случае блок выдвигается лишь на высоту одного модуля.
3. Поворотный удлинитель располагается горизонтально, в столешнице. При необходимости подключения прибора, опрокидывается на половину окружности, оставаясь при этом на одном уровне с поверхностью.

Подобные конструкции устанавливают, как правило, в кухонную столешницу для подключения электроприборов временного использования, например:

• миксера;
• йогуртницы;
• электромясорубки;
• блендера;
• пароварки;
• соковыжималки;
• кофемолки;
• мультиварки;
• тостера и др.

Для просторной кухни с габаритной рабочей зоной целесообразнее будет установить несколько скрытых блоков на расстоянии в 2 м друг от друга.

Подробнее рассмотреть встраиваемые модели современных удлинителей, чтобы в дальнейшем определиться с выбором, вы можете в следующем видео:

Количество розеток на кухне

Прежде чем приобретать и размещать розетки на кухне, следует подсчитать их нужное количество.

Для этого существует несколько правил, которые необходимо учитывать при расчете числа и мест размещения приборов:

В одну розетку мощность подключенных приборов, не должна быть выше расчетной нагрузки на нее.

Виды выдвижных розеток

Встроенные в стол или столешницу, розетки могут стать альтернативой удлинителю, его разновидностью.

Основные виды изделий представлены в таблице:

Тип розетки	Особенности
По внешнему виду
Такие блоки имеют один или несколько силовых разъемов, что зависит от конкретной модели. Кроме стандартных вилок, у них может быть подключение для интернета, USB, HDMI.
Вертикальные модели имеют разную высоту и функциональные возможности. Встречаются варианты, когда все разъемы расположены по окружности прибора. Приборы могут быть с большим количеством разъемов, расположенных по высоте друг за другом. В такие розетки подключаются: кухонная техника, зарядное устройство для мобильного телефона. Розетки бывают с нестандартными вилками.
По конструкции
В зависимости от модели, они могут поворачиваться на 180° или 360° вокруг своей оси. Выпускаются розетки с подсветкой, что позволяет создать в помещении особую атмосферу.
Встраиваемые поворотные розетки являются более надежными при эксплуатации. Их основной недостаток – сложность при пользовании приборов, у которых вилки расположены сбоку.

Размещать выдвижные розетки для кухни можно:

Такие розеточные блоки – универсальные конструкции, одну и ту же модель можно устанавливать в навесной шкафчик, и в столешницу, особых отличий в месте установки нет

Важной характеристикой всех типов розеток является степень их защиты

Преимущества и недостатки

Розетка для кухни выдвижная, которая иначе называется скрытая или встроенная, монтируется в столешнице или нижней части навесных шкафов. Изделие, без включенного в него электроприбора, не видно, а все провода спрятаны под столом, что очень удобно для кухни-гостиной.

Устройство и принцип выдвижения конструкций

Выдвижные розетки позволяют экономить пространство, упрощают человеку жизнь. В этом случае, нет необходимости в прокладывании отдельной линии, чтобы смонтировать дополнительное количество постоянных точек подключения приборов к электросети.

Эти конструкции состоят из блока разъемов, которые расположены определенным образом.

Принцип работы вертикального выдвижного блока состоит в следующем:

В зависимости от конструкции, вертикальные блоки, можно спрятать в столешнице с включенными вилками бытовых приборов. При монтаже поворотного выдвижного блока изделия, он прячется в столешнице в нерабочем состоянии.

Для подключения электроприбора, необходимо подготовить выдвижную розетку:

Достоинства и недостатки выдвижных розеток в столешницу

Для того, чтобы потребителю было удобно разобраться в характеристиках выдвижного электрооборудования, желательно рассмотреть все преимущества и ограничения выдвижных розеток в столешницу.

Плюсы выдвижных блоков:

• Великолепные эстетические характеристики связаны с тем, что устройства располагаются в визуально скрытых местах;
• Компактность реализуется путем сборки нескольких розеток в единый модуль;
• Универсальность, помимо одновременного подключения нескольких электропотребителей имеется возможность передачи информационных сигналов (кабельное, интернет, телефон);
• Удобство расположения. Выдвижные розетки могут монтироваться не только в столешницу, но и любые другие элементы мебели (навесные шкафы, боковые полки и т.п.).

Среди ограничений выдвижных розеток в столешницу следует выделить в первую очередь необычайно высокую стоимость указанных аксессуаров (цена стартует от 100 долл.). Плюс ко всему существует вероятность попадания влаги к токоведущим частям блочного оборудования, что весьма небезопасно.

Рекомендации по выбору

Розетки, встроенные в столешницу купить можно в любом магазине электротоваров. Перед приобретением рекомендуется исследовать техническую возможность монтажа такой конструкции.

Вертикальные выдвижные розетки

И только после этого выбирать подходящее устройство. Следует учитывать ряд нюансов:

• Производитель. Приобретать модель только известных брендов. Китайские устройства не отличаются надежностью и долговечностью.
• Покупая блок, на месте просмотреть его на наличие видимых дефектов.
• Если планируется большое количество электроприборов отдать предпочтение модели с заземлением.
• При наличии детей в доме выбирать устройства с защитными шторками.
• В среде с повышенной влажностью предусмотреть розетки с уровнем защиты IP44.
• Интересная функция – выталкиватель вилки. Осуществляется за счет нажатия на кнопку.

Эти рекомендации помогут подобрать наиболее подходящую модель.

Критерии выбора

Чтобы не ошибиться с выбором врезного розеточного блока, стоит четко обозначить необходимый функционал изделия. Выбирая подходящую модель, учитывают:

1. Количество силовых разъемов (т. е. сколько электроприборов планируется одновременно подключать к блоку).
2. Дополнительные функции (нужны ли опции для подключения аудио/видео техники, интернета, USB и т. д.).
3. Мощность приборов, которые планируется подключать к розетке. Модели встраиваемых блоков рассчитаны на разные нагрузки. Суммарная мощность электроприборов, которые планируется подключить, не должна превышать максимально допустимое значение.
4. Степень защиты. Выдвижные модели для кухни выбирают со степенью защиты IP44, т. к. в помещении повышенный уровень влажности и есть вероятность попадания грязи и жира на устройство.
5. Отделка лицевых панелей. При изготовлении встраиваемых выдвижных розеток используют белые, черные или серые панели. Премиальные изделия изготавливают из полированной нержавеющей стали. При выборе ориентируются на дизайн помещения и собственный вкус.

По каким критериям выбирать розетки в столешницу

Хотя такой вид подключения появился сравнительно недавно, на сегодняшний день ассортимент розеток впечатляющий. Следовательно, сделать выбор не так просто

На какие критерии стоит обратить внимание:

Количество гнёзд для подключения. Вам нужно определиться с своими потребностями и подумать, какое количество бытовых приборов вам нужно будет подключить одновременно.
Наличие сертификатов, подтверждающих безопасность изделия. Игнорировать это нельзя ни в коем случае.
Максимальная нагрузка, с которой способен справиться блок

Особенно важно, если вы планируете подключать изделия повышенной мощности и длительной работы.
Степень защиты розеточного модуля от влаги и пыли. Особенно существенно для розеток в кухню

Если вам нужна розетка в столешницу офисной мебели, это, вероятно, не так важно.

ФОТО: prezident-mebel.ruВнешний вид – не такой уж маловажный фактор выбора, особенно если у вас стильный интерьер

И наконец, любую встраиваемую розетку перед покупкой нужно обязательно осмотреть и проверить на предмет повреждений и нарушений работы выдвижного механизма.

Мощность и ток

Если вы посмотрите на саму розетку или ее упаковку, то вы увидите одно из двух значений: 10А или 16А (что составляет 2,2 или 3,5 кВт соответственно). Правда, эти цифры работают только в теории, а на практике от постоянного подключения таких мощных приборов даже самая хорошая розетка перегреется и придет в негодность.

Электрики предостерегают: ни в коем случае не включайте в одну розетку электроприборы, чья суммарная мощность превышает ее допустимую норму. Так, если ваша розетка обладает параметром 10А, а вы хотите включить в нее одновременно микроволновку (0,8 кВт) и чайник (2 кВт), ничем хорошим такая затея не закончится.

При расчете линий питания важно обеспечить двукратный запас для всех кухонных приборов. Не забудьте рассчитать параметры их мощности заранее и сделать необходимые выводы

Плюсы и минусы встраиваемых розеток

Каждый источник, запитывающий электроприборы монтируется с учетом определенных особенностей, обязательно рассматриваются возможные преимущества и недостатки. Например, встраиваемые розетки, использующиеся для столешниц и других горизонтальных поверхностей, совершенно не портят внешний вид дизайна и не занимают полезное место на рабочем столе.

Горизонтальная выдвижная розетка

Выдвижной блок розеток вы можете использовать, как удлинитель и переноску. Такое устройство предполагает подключение нескольких малогабаритных мобильных электроприборов. Электропитание в виде встраиваемых розеток характеризуется своей универсальностью, объясняется это возможностью монтировать источники в стены или полы для удобства использования. Если выбрать дорогостоящие встроенные комплектации, тогда в них будет присутствовать разъем для зарядки сотовых телефонов.

Обратите внимание! Частое и неправильное использование встраиваемых выдвижных вертикальных и горизонтальных конструкций влечет за собой разбалтывание гнезд. Такая поломка может сопровождаться искрением трещанием и даже возгоранием

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники
