Как выбрать автоматический выключатель по току и мощности?

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	длинных кабелей; сетей с электронагревательными приборами (плитой, бойлером); маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	освещения; розеток; бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	электрических двигателей (стиральных машин, водяных насосов); низковольтных трансформаторов; ламп-разрядников.	индуктивные с высоким пусковым током

где I_n – номинальный ток автоматического выключателя.

Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Определяемся с номиналом

Фактически, из режима работы автоматического выключателя вытекает следующее правило определения его номинального значения: он должен сработать до того, как ток превысит пропускную способность линии. Это означает, что номинальный ток автоматического выключателя должен быть меньше максимального тока, который может выдержать линия.

Исходя из этого, алгоритм выбора выключателя прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы лучше понять его, давайте рассмотрим пример. В таблице ниже приведены максимально допустимые токи проводников для электропроводки домов и квартир. В ней также содержатся рекомендации по использованию автоматических выключателей. Они приведены в колонке «Номинальный ток автоматического выключателя». Там указаны номинальные значения, которые немного ниже максимально допустимого значения для нормального функционирования проводки.

Поперечное сечение медных проводников	Допустимый постоянный ток нагрузки	Максимально допустимый ток нагрузки при однофазном питании 220 В	Номинальный ток автоматического выключателя	Предельный ток автоматического выключателя	Приблизительная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

Определите выбранное сечение провода для линии от контрольной панели. Возьмите кабель с сечением 2,5 мм2 (наиболее распространенный для установок среднего напряжения). Проводник с таким сечением может пропускать ток 27 А, а рекомендуемое значение для автоматического выключателя — 16 А.

Как же тогда работает цепь? Пока ток не превышает 25 А, выключатель не отключается, а функционирует нормально — проводник нагревается, но не до критического значения. Когда ток нагрузки увеличивается и превышает 25 А, выключатель некоторое время не срабатывает — вероятно, это пусковой ток и он кратковременный. Он срабатывает, когда ток превышает 25 А на 13 % в течение более длительного периода времени. В данном случае, когда он достигает 28,25 А. Тогда срабатывает автоматический выключатель и отключает фидер, так как этот ток уже представляет опасность для проводника и его изоляции.

Правильные клеммы

Если посмотреть на отдельные марки автоматов, то можно увидеть, что при не полностью открытой клемме, провод случайно может попасть в заклеммное пространство.

Когда вы подключаете провода в щитке на высоте, вы как правило не видите верхнюю клемму и жила туда вставляется, что называется на ощупь.

Электрик затянув клемму с неправильно вставленным проводом, ничего не почувствует. Вроде бы усилие есть, значит затяжка удалась.

Некоторые даже проверяют этот момент затяжки по шкале динамометрических отверток.

На самом же деле провод закреплен не будет.

В хороших автоматических выключателях такая оплошность или ошибка просто невозможна. В них, как только вы начинаете затягивать клемму, заклеммное пространство тут же закрывается специальной пластинкой.

Она может быть как металлической, так и пластиковой.

Еще одна рекомендация, но не обязательная функция касающаяся клемм — дополнительный разъем под гребенчатую шинку.

Когда в электрощитке собирается ряд автоматов, то подключаются они между собой, именно через такую шину. Это очень удобно и надежно.

Но проблема возникает, если вам в дальнейшем нужно сделать какую-то отпайку и вывести с этой клеммы отдельный провод.

Плотность контакта меняется, он поджимается не полностью и постепенно выгорает. В итоге автомат приходится менять.

Так вот, в некоторых моделях (в основном у ABB), под это дело имеется дополнительный разъем, предназначенный именно для гребенчатой шины.

Основной контакт при этом остается свободным и в него можно спокойно подключать жилу кабеля, не нарушая надежности соединения.

Также смотрите на наличие насечек на клеммах. Желательно, чтобы они не были гладкими.

Этими насечками материал клеммы впивается в медную жилу, тем самым способствуя лучшему переходному сопротивлению.

Еще смотрите на то, чтобы пластик возле винта при затяжке не расходился. Проверить это можно прямо в магазине с помощью отверток.

Вставляете жало одной отвертки в клемму, а другой с усилием затягиваете контакт. Далее смотрите как себя ведут две половинки корпуса возле зажима.

Если поползли в стороны и появилась довольно различимая щель, это повод задуматься над такой покупкой.

Пример 2. Расчет автоматического выключателя групповой цепи кухни

примеры расчета автоматических выключателей

Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.

Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.

Расчет тока нагрузки

Исходные данные:

• Напряжение сети Uн = 220 В;
• Расчетная мощность Рр = 6 кВт;
• Коэффициент мощности COSφ = 1;

1. Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.

2. Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.

Коэффициент использования

Рассчитать коэффициент использования для простой группы можно самостоятельно.

• Выпишите на листок планируемые бытовые приборы.
• Рядом с прибором поставьте его мощность по паспорту.
• Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
• Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
• Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
• Разделите  Pрасчет на Pноминал, получите коэффициент использования кухни.

На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.

Примечание:

В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:

• коэффициент использования=0,7 –для розеток от 50 шт.;
• коэффициент использования=0,8 –розеток 20-49 шт.;
• коэффициент использования=0,9 –розеток от 9 до 19шт.;
• коэффициент использования=1,0 –розеток ≤10шт.

Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:

• Iр = Рр / 220В;
• Iр = 6000 / 220= 27,3 А.

Ток расцепителя:

Iрасчет.= Iр×1,1=27,3×1,1=30А

По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.

Значение тока при выборе сечения кабеля

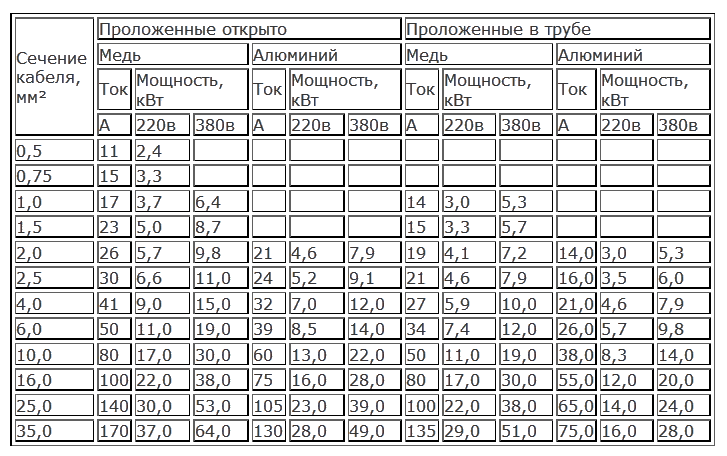

Соответствие тока сечению жил кабеля можно проверить по таблице

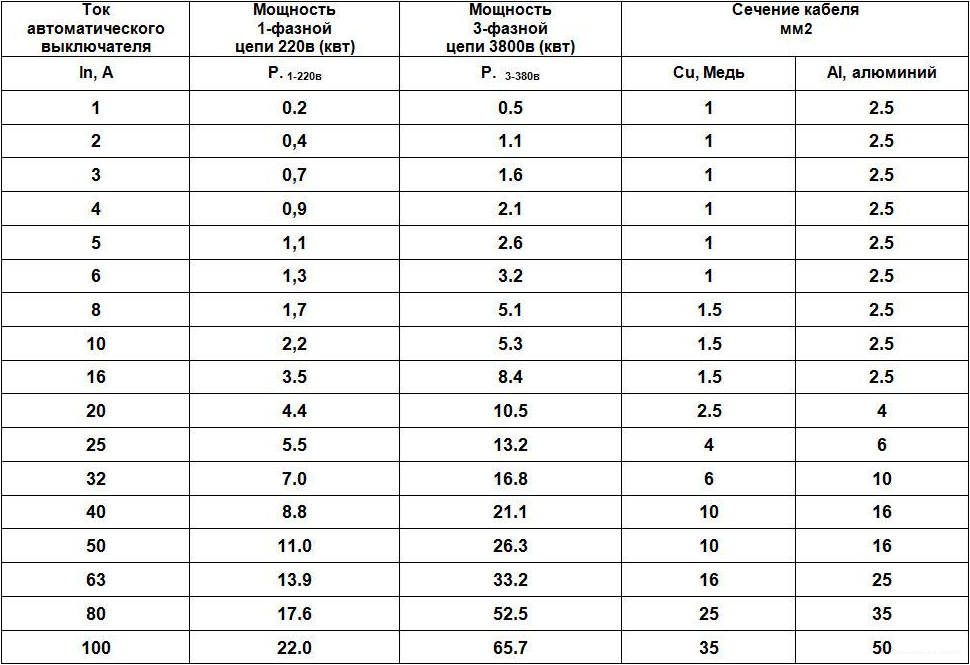

Сводные характеристики для однофазного автомата:

• сила 17А – показатель мощности до 3,0 кВт – ток 1,6 – сечение 2,4;
• 26А – до 5,0 – 25,0 – 2,6;
• 33А – 5,9 – 32,0 – 4,1;
• 42А – 7,4 – 40,0 – 6,2;
• 51А – 9,2– 48,4 – 9,8;
• 64А – 12,1 – 62,0 – 16,2;
• 81А – 14,4 – 79,0 – 25,4;
• 101А – 18,3 – 97,0 – 35,2;
• 127А – 22,4 – 120,0 – 50,2;
• 165А – 30,0 – 154,0 – 70,1;
• 202А – 35,4 – 185,0 – 79,2;
• 255А – 45,7 – 240,0 – 120,0;
• 310А – 55,4 – 296,0 – 186,2.

Можно также воспользоваться специальным графиком, по которому определяется номинальный ток автомата в зависимости от мощности нагрузки.

Нужное сечение кабеля подбирается исходя из суммарной мощности тока, проходящего через провод, рассчитать её поможет формула, схема расчета такова:

I = P/U,

где сила тока = суммарный показатель мощности разделён на напряжение в цепи. В большинстве случаев электрики используют именно эту формулу.

Более точная формула расчета мощности P=I*U*cos φ, где φ – угол между векторами тока, проходящего через автомат, и напряжения (не стоит забывать, что они могут быть переменными). Но поскольку в бытовых устройствах, работающих от однофазной сети, сдвига фазы между током и напряжением практически нет, то применяют упрощенную формулу мощности.

Если сеть трехфазная, то может наблюдаться существенный сдвиг фаз. В этом случае при расчетах мощность уменьшается, а получившийся ток надо делить на 3.

Так, для прибора мощность 6,5 кВт:

I = 6500/380/0,6=28,5

28,5/3=9,5 А

На электроприборах часто делают маркировку или прикрепляют табличку, с указанием этого параметра и значения мощности. Это позволяет быстро произвести расчеты. В трехфазной сети для нагрузки большой мощности применяют автоматы типа D.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Дорогие или дешевые?

В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.

Выбор производителя автомата защиты

Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.

Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Как рассчитать мощность автомата

Разновидности защитных устройств

Степень защиты корпуса

Степень защиты корпус есть в характеристиках. Она обозначается латинскими буквами IP и двумя цифрами. Первая цифра показывает, насколько устройство защищено от проникновения пыли и посторонних предметов. Самая низшая защита (отсутствует) — 0, самый высокий уровень — 6 (полная защита от долговременного воздействия). Вторая цифра отображает защищенность от воздействия влаги. Без защиты — 0, может некоторое время находится в воде — 8. Расшифровка цифр дана в таблице.

IP степени защиты и их расшифровка

Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.

Номинальный ток вводного дифавтомата

В отличие от УЗО, номинальный ток которого должен быт равен или больше уставке соответствующего автоматического выключателя, ток дифференциального автомата рассчитывается так же, как и уставка обычного автомата, но для вводного дифавтомата расчёт не производится.

Этот параметр должен быть равен или меньше уставке автомата, установленного перед прибором учёта, номинальный ток которого определяется электрокомпанией. Она использует этот прибор для ограничения потребляемой мощности.

Это необходимо для того, чтобы предотвратить перегрузку линий электропередач и питающих трансформаторов.

Формула расчета мощности по току и напряжению

Как рассчитать мощность по току? В цепях переменного тока расчет мощности ведется с учетом законов синусоидальных изменений напряжения и тока. В связи с этим введено понятие полной мощности (S), которая включает в себя две составляющие: реактивную (Q) и активную (P). Графическое описание этих величин можно сделать через треугольник мощностей.

Под активной составляющей (Р) подразумевается мощность полезной нагрузки (безвозвратное преобразование электроэнергии в тепло, свет и т.д.). Измеряется данная величина в ваттах (Вт), на бытовом уровне принято вести расчет в киловаттах (кВт), в производственной сфере – мегаваттах (мВт).

В соответствии с графическим представлением, соотношения в треугольнике мощностей можно описать с применением элементарных тригонометрических тождеств, что дает возможность использовать следующие формулы:

S = √P2+Q2, – для полной мощности;
и Q = U*I*cos⁡ φ , и P = U*I*sin φ – для реактивной и активной составляющих.

Эти расчеты применимы для однофазной сети (например, бытовой 220 В), для вычисления мощности трехфазной сети (380 В) в формулы необходимо добавить множитель – √3 (при симметричной нагрузке) или суммировать мощности всех фаз (если нагрузка несимметрична).

Для лучшего понимания процесса воздействия составляющих полной мощности давайте рассмотрим «чистое» проявление нагрузки в активном, индуктивном и емкостном виде.

Характеристики АВ

1. МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
2. А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
3. В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
4. С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.

В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.
