17.3. Рулонные материалы

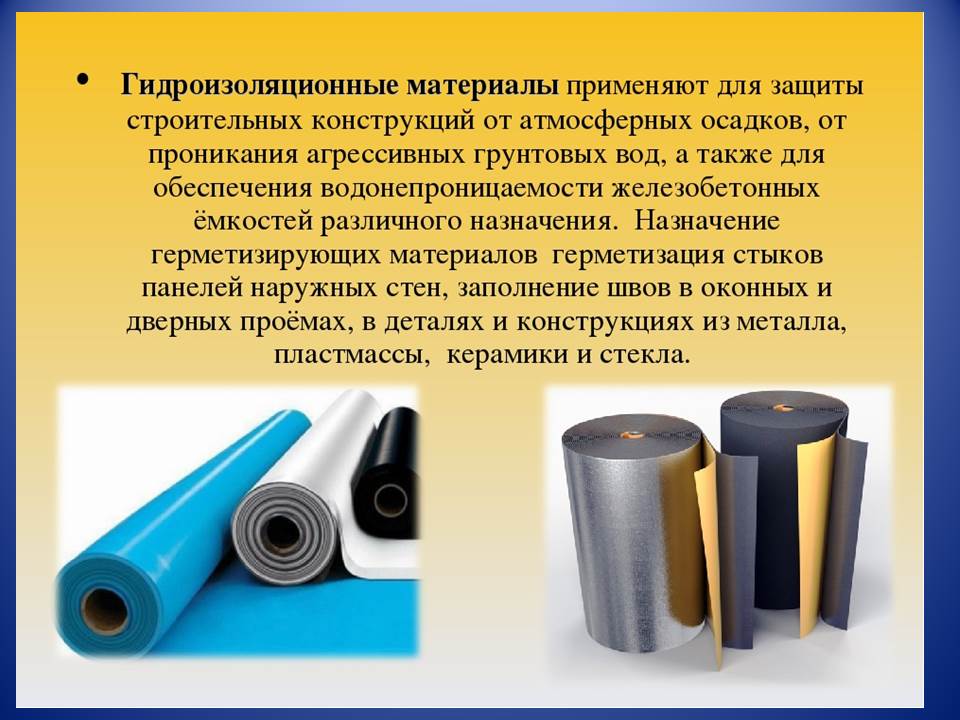

Рулонные гидроизоляционные материалы представляют собой тонколистовой материал, который поставляется на стройку в рулонах. Они обладают водонепроницаемостью, атмосферостойкостью и химической стойкостью.
К ним относятся:

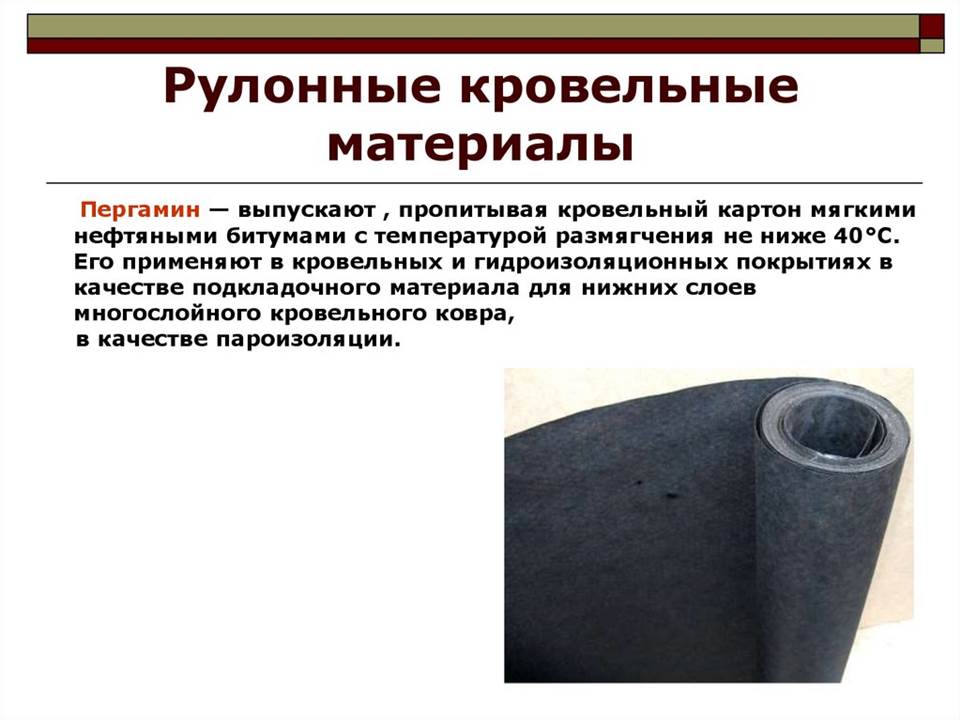

Пергамин – картон, пропитанный битумом. Не имеет покровного слоя битума и посыпки (Рис. 17.4). Применяется в качестве подкладочного материала под рубероид при укладке на горячих мастиках.
Преимущества: паропроницаемость, простота укладки, прочность, низкая цена.
Недостатки: горючесть, недостаточная экологическая чистота, небольшой срок службы.
Рис. 17.4. Пергамин

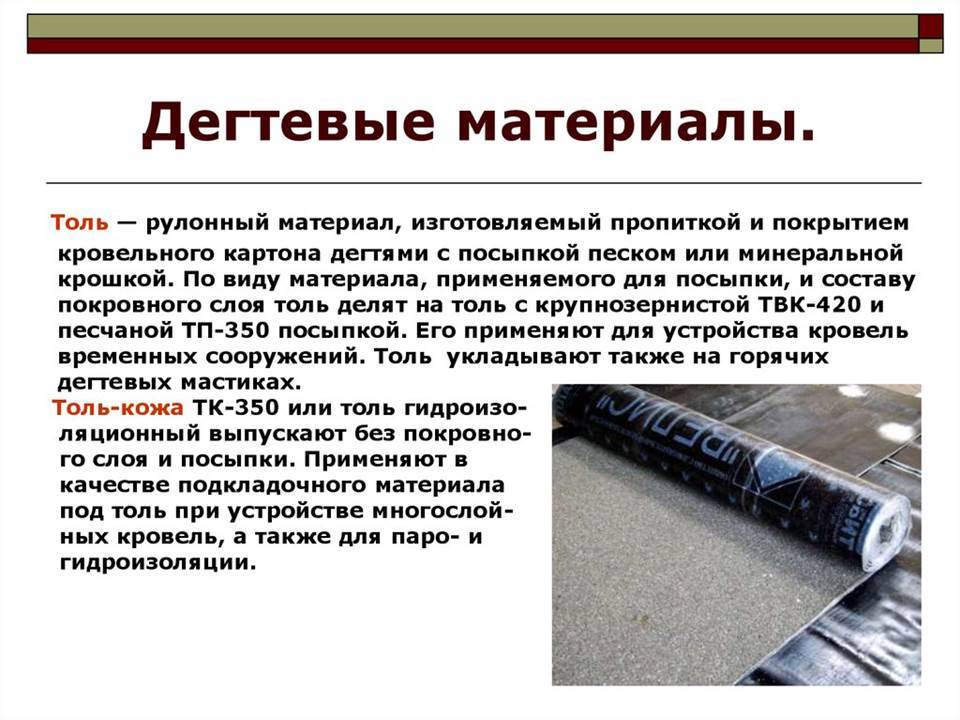

Толь – картон, пропитанный дёгтем (Рис. 17.5).
Рис. 17.5. Толь
Преимущества: небольшой вес, низкая стоимость, химическая устойчивость, простота укладки, водонепроницаемость.
Недостатки: малая прочность, небольшой срок службы, подверженность температурным воздействиям.

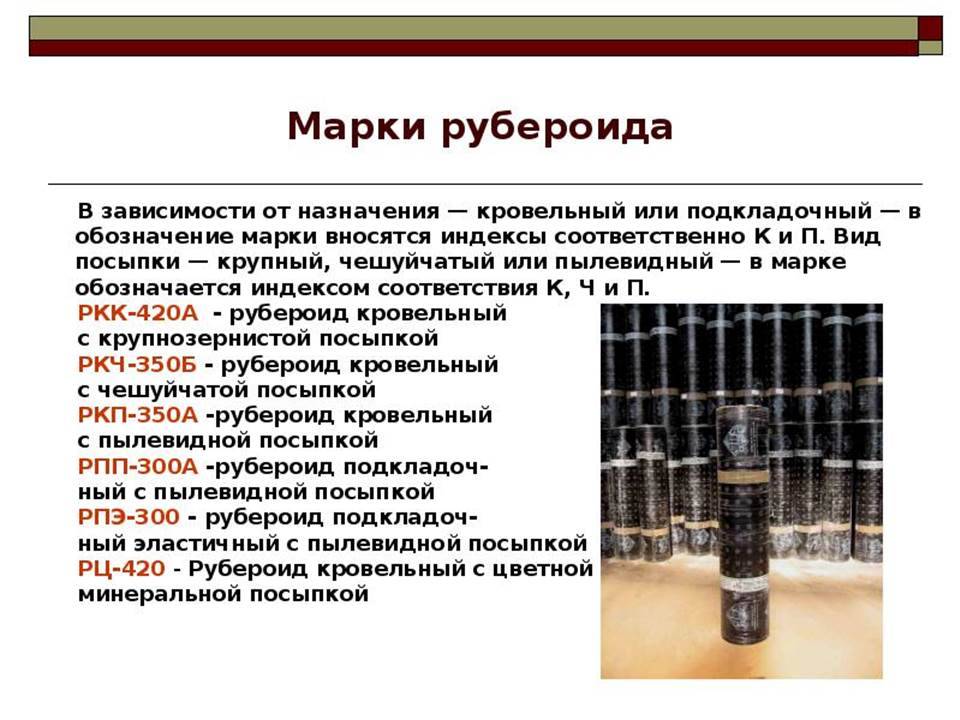

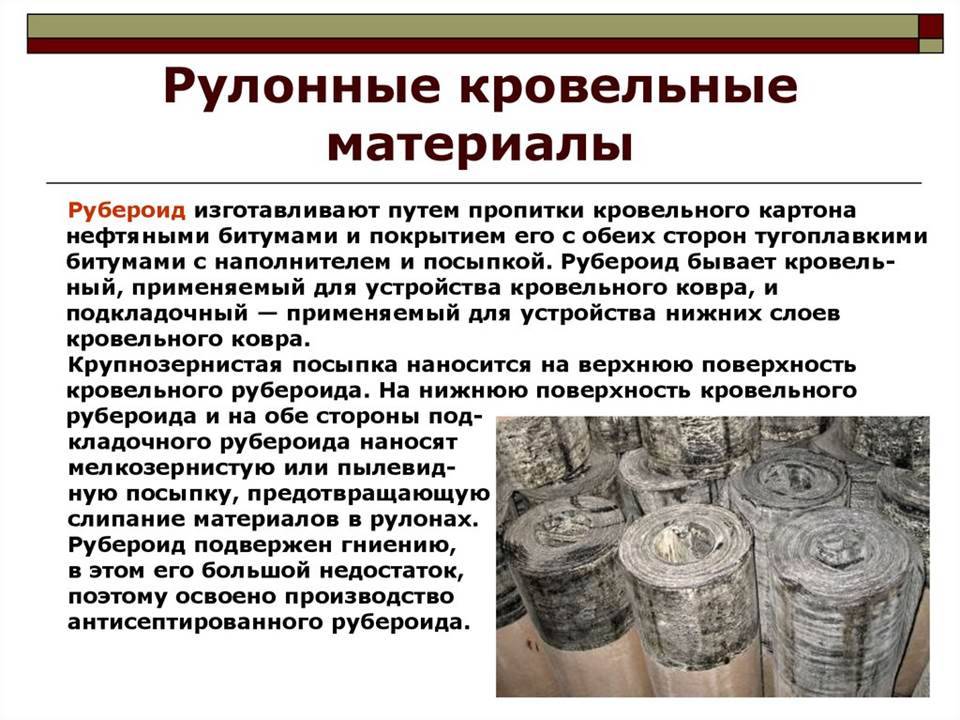

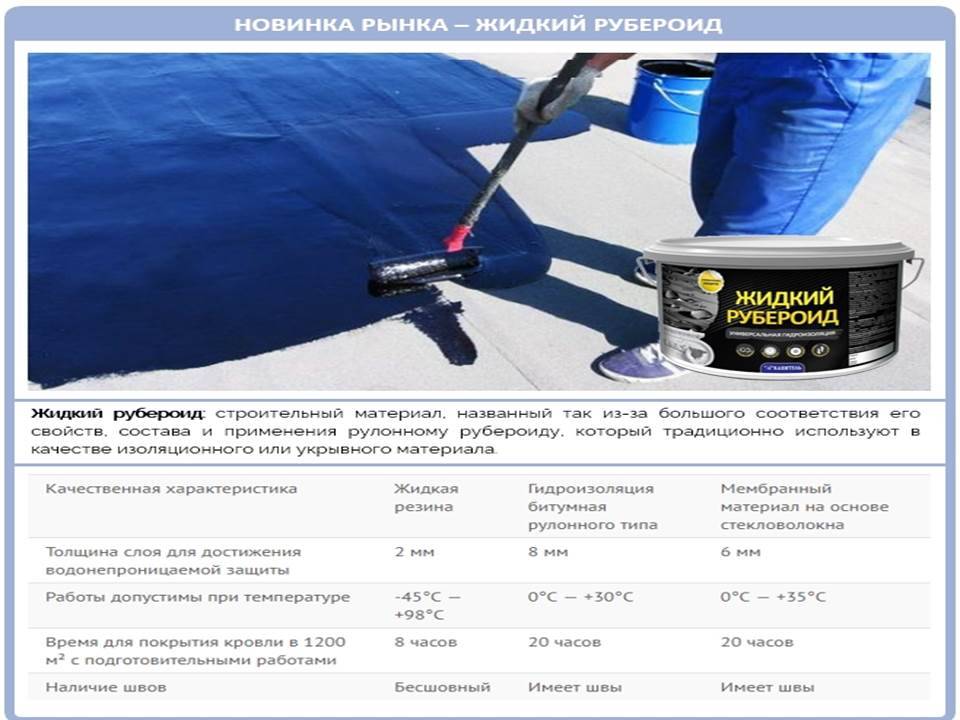

Рубероид – пергамин, покрытый слоем тугоплавкого битума. С посыпкой с одной стороны (Рис. 17.6). Для посыпки используют тальк, песок, асбест и другие материалы. Крупнозернистая посыпка, которая наносится на лицевую сторону рубероида, необходима для обеспечения длительного срока службы, сопротивляемости воздействию осадков и других погодных явлений.
Рис. 17.6. Рубероид
Преимущества: небольшая стоимость, простота в работе, мягкость. Недостатки: достаточно хрупкий, легко рвётся.

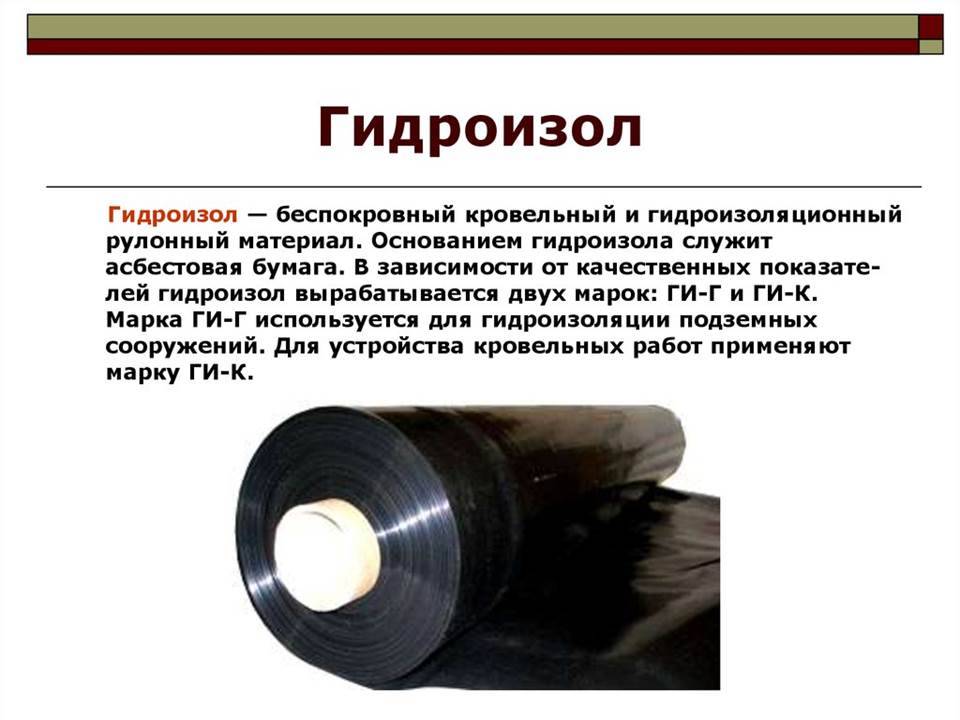

Гидроизол – асбест, пропитанный битумом (Рис.17.7)
Рис. 17.7. Гидроизол
Преимущества: повышенная прочность, небольшая стоимость, повышенное сопротивление высоким и низким температурам, просто монтажа
Недостатки: определенные условия хранения (только вертикально), при укладке листы перекрываются друг с другом (повышенный расход материала).
Фольгоизол – Фольгоизол – рифленая алюминиевая фольга, покрытая с нижней стороны резинобитумным вяжущим (Рис. 17.8).
Рис. 17.8. Фольгоизол
Достоинства: хорошие теплоизоляционные качества, малая масса, устойчив к воздействию бензина, масла, долговечность, теплоотражающие свойства, простота в применении.
Недостатки: мягкий, неопределенный срок службы.

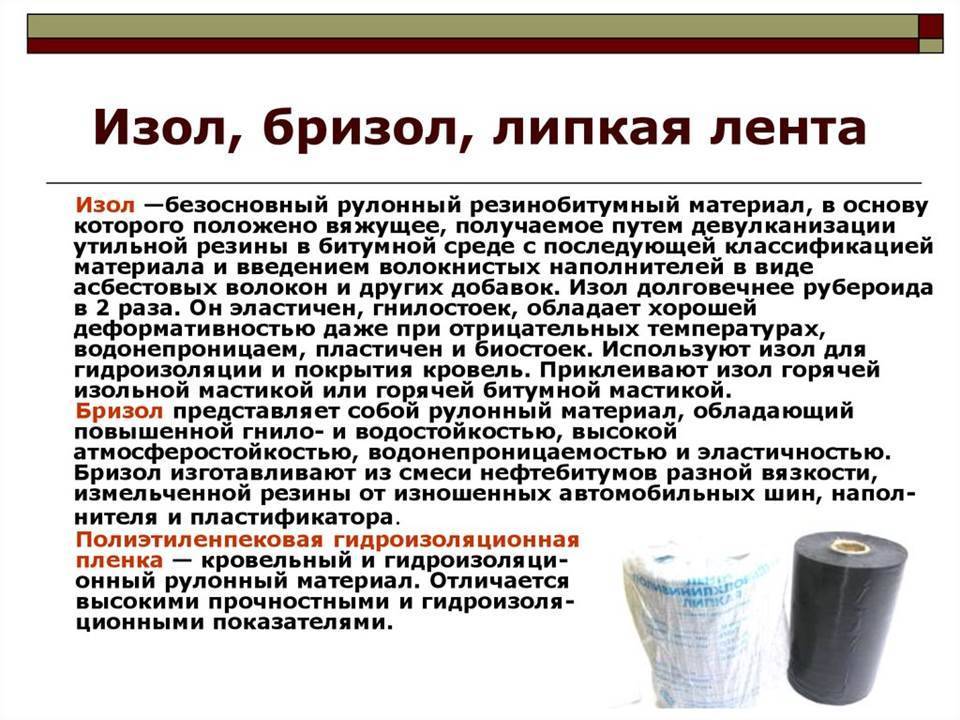

Изол – безосновный биостойкий гидро- и пароизоляционный рулонный материал, получаемый из резинобитумного вяжущего, пластификатора, наполнителя, антисептика и полимерных добавок (Рис. 17. 9). Добавление пластификаторов и изначально пластичных материалов (резиновой крошки) улучшает прочностные и температурные характеристики.
Рис. 17.9.Изол
Достоинства: долговечность, экологичность, неподверженность воздействию УФ-лучей, низкий коэфиициент теплоповодности, не горюч, выдерживает температуру до +10000С, стойкий к воздействию внешней среды.
Недостатки: низкая устойчивость к агрессивным средам с присутствием растворителей и органических соединений.
Линокром – это гидроизоляционное полотно, состоящее из прочной негниющей основы (стеклохолст, стеклоткань), на которую с двух сторон нанесено битумное вяжущее. В качестве защитных слоёв используют крупнозернистую (сланец), мелкозернистую (песок) посыпки и полимерную плёнку (Рис. 17.10).
Рис. 17.10. Линокром
Применяется для устройства кровельного ковра зданий и сооружений и гидроизоляции строительных конструкций.
Достоинства: простота монтажа, прочность, легкость, экономичность, долговечность.
Недостатки: необходимость выполнения большого количества швов, верхняя защитная сторона подвержена воздействию агрессивных материалов.
Рубемаст – наплавляемый рулонный материал на основе картона (Рис. 17.11). Отличается от обычного рубероида повышенным содержанием вяжущего битума с нижней стороны полотна. Это улучшает пластичность и трещиностойкость, увеличивает долговечность кровли.
Рис. 17.11. Рубемаст
БЛОК САМОКОНТРОЛЯ
Для повторения и закрепления теоретического материала ознакомьтесь с презентацией
Презентация «Глава 17. Гидроизоляционные материалы»
Дайте ответы на следующие вопросы:
- Дайте определение гидроизоляционным материалам.
- Назначение гидроизоляционных материалов в строительстве?

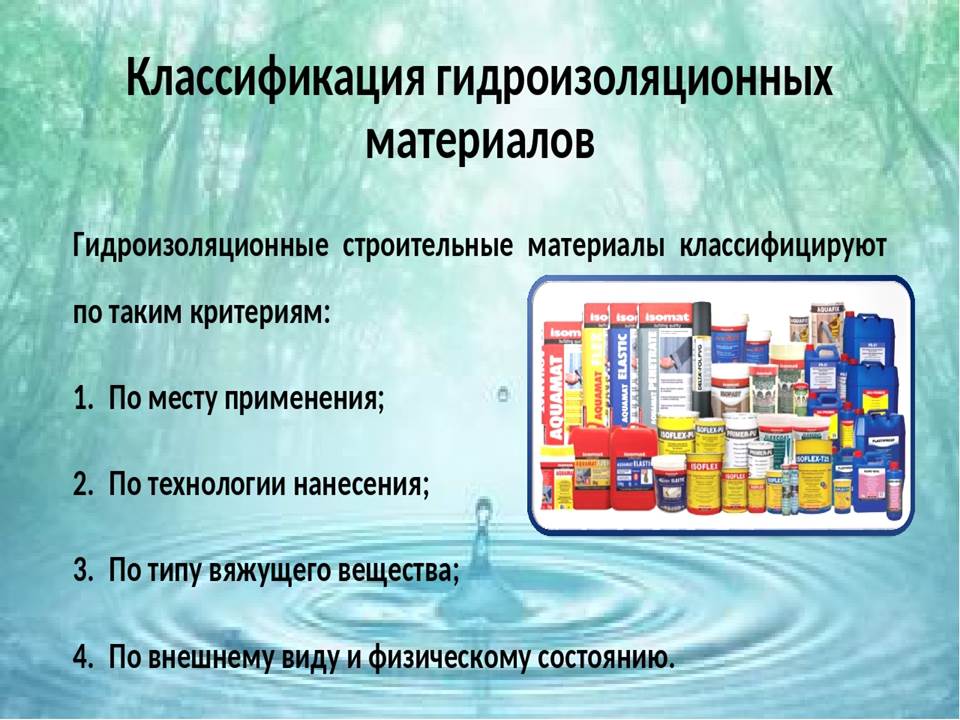

- По каким признакам классифицируют гидроизоляционные материалы?
- Перечислите жидкие гидроизоляционные материалы.
- Перечислите рулонные гидроизоляционные материалы.
- Дайте определение битуму.
- Дайте определение дёгтю.
- Что называют мастикой?
- Назовите разновидности гидроизоляционных мастик.
- Какими свойствами обладают рулонные гидроизоляционные материалы?
- Что такое рубероид?
- В чем отличие рубероида от рубемаста?
- Из чего производят линокром?
- Охарактеризуйте гидроизоляционный материал изол?
- Назовите отличие рубемаста от рубероида.
Проникающая гидроизоляция
Данное направление является узконаправленным, подходит для стяжки и штукатурки с использованием цемента марки не ниже М150. Специальный состав, включающий цемент с кварцевым песком, многочисленными добавками, разбавляют водой. Массой тестообразного состояния покрывают стены. Активные элементы вещества погружаются в бетонное основание до 20 см, заполняют все пустоты, образуют кристаллы.
Период эксплуатации бетона с защитным покрытием увеличивается на 20%. Положительные стороны гидроизолятора проявляются также в отсутствии испарений, устойчивости к механическим воздействиям, морозам, коррозии.
Проникающие составы лучше взаимодействуют со свежими бетонами. Застарелые покрытия нуждаются в обработке специальным инструментом для освобождения закупоренных от времени пор. Другие материалы (камень, кирпич) не взаимодействуют с проникающими жидкостями.
Критерии выбора гидроизоляционного материала и метода
Многие эксперты считают, что универсальным решением могут быть жидкие гидроизоляционные составы. Но это упрощённый взгляд на проблему — не всегда полученные мембраны обладают необходимой прочностью. Кроме того, такая гидроизоляция дорого обходится.
Чтобы добиться желаемого эффекта и не переплачивать, выбирая гидроизоляцию, учитывайте исходные данные и руководствуйтесь следующими критериями:
Способ нанесения. Для кровельных работ и для защиты фундамента от влаги обычно используют оклеечную рулонную гидроизоляцию. Но для её нанесения нужна горелка, с которой могут работать только профессионалы.Для самостоятельного выполнения лучше выбрать обмазочную, проникающую или жидкую гидроизоляцию. Нанести её можно обычной кистью или шпателем. Для больших площадей можно использовать распылители.
Состав. Битумные материалы подойдут для бюджетных работ, но у них низкая паропроницаемость. Для выполнения работ требуются горелки и средства индивидуальной защиты. Такой вариант подойдет для защиты от влажности плоских крыш, фундаментов, арок мостов и прочих конструкций.Гидроизоляция на основе цемента имеет хорошую паропроницаемость и полностью безопасна для человека. Гидроизоляция на основе латекса, полиуретана и акрила отличаются простым нанесением, паропроницаемостью и эластичностью. Эти составы имеют очень хорошие характеристики, но и стоят недёшево.
Сфера применения. Далеко не все гидроизоляционные материалы годятся для внешних работ. Из-за морозов и солнечных лучей они могут терять свои защитные свойства. Это касается, прежде всего, жидкой гидроизоляции.Составы с цементом могут применяться при наружных работах, но у некоторых есть ограничения по контакту с питьевой водой
Не вся обмазочная гидроизоляция способна выдержать взаимодействие с водой — это важно учесть при выборе.
Материал обработки. Качество защиты от высокой влажности зависит от сцепления гидроизоляции с основанием
Состав должен иметь хорошую адгезию с обрабатываемым материалом. Жидкая гидроизоляция на основе цемента отличаются хорошим сцеплением с минеральными основаниями. Проникающие составы не всегда годятся для сухого бетона и требовательна к его марке прочности.Битумная гидроизоляция отличается хорошей адгезией по отношению к бетону, но не всегда годятся для обработки деревянных перекрытий
Отдельное внимание должно уделяться при выборе изоляции для системы «тёплый пол». Не каждый состав хорошо реагирует на нагрев в процессе эксплуатации — это также надо учитывать.
Оклеечная гидроизоляция
Эту гидроизоляцию выполняют из рулонных материалов, которые наклеивают на предварительно подготовленные основания. Получается сплошная поверхность, выполненная из водонепроницаемого пленочного материала, который наклеен на основание и соединен друг с другом водостойкими мастиками.
Наиболее часто используются для этих целей такие материалы как: толь, tr, пергамин. Правда они недолговечны, так как неводостойкие и негнилостойкие. В последнее время битум модифицируется полимерами, это заметно увеличивает его теплостойкость и эластичность. Водонепроницаемость составляет до 0,8 МПа.
Обмазочная гидроизоляция
К этой группе относятся мастики и эластичные составы. Они наносятся на защищаемую поверхность слоем 2-6 мм. Обмазочная гидроизоляция применяется для обработки фундаментных оснований, плоских крыш, подвалов. Может использоваться для внутренних и наружных работ.
Основа таких составов — битум. Этим обусловлены их основные особенности:
- работы проводятся только после предварительного разогрева обмазочного состава;
- при отрицательных температурах возможна потеря эластичности гидроизоляции, появление механических повреждений;
- применение обмазочных составов требует подготовки основания, его очистки от грязи, пыли и.т.п. Предварительно защищаемая поверхность обрабатывается праймером, а потом просушивается;
- слой обмазочной гидроизоляции должен быть защищен от механических повреждений.
Некоторые современные битумсодержащие материалы не имеют типичных для битума недостатков (потеря эластичности при морозах, необходимость разогрева до использования). Тем не менее, делать выбор в их пользу инженеры компании “Мос-дренаж” рекомендуют только в том случае, если вероятность механических повреждений (в том числе, в результате вибраций) является минимальной. Часто обмазочную гидроизоляцию применяют в качестве вспомогательной, дополнительной защиты.
Бентонитовые маты
Новейший геотекстильный материал с включением прослойки из гранулированной глины пополнил новые виды кровельных гидроизоляционных материалов. Уникальное наполнение матов сохраняет свойства после многократного замораживания и нагревания, не подвержено разрывам.
Отличные качества материала проявляются в самовосстановлении при необходимости. Бентонитовые гранулы, находящиеся внутри, при соприкосновении с водой превращаются в гелевую массу, стягивающую края места прокола.
Долгослужащий материал применяют для защиты вертикальных, горизонтальных оснований – стен, бассейнов, подземных тоннелей. Главным недостатком бентонитового покрытия является высокая цена. В процессе укладки следует не допускать намокания материала от выпадающих осадков.
Напыляемая гидроизоляция
Напыление краскопультом (или другими установками безвоздушного напыления) мембранного покрытия жидкой резиной, полимочевиной и другими акрилатными составами на любую поверхность. Сейчас в связи с возросшим спросом увеличен выпуск высокопрочных акриловых, полиуретановых и традиционных битумных напыляемых материалов.
Свойства
- Свои уникальные качества гидроизоляции и антикоррозийности она сохраняет свыше 50 лет.
- Время высыхания – 12-20 часов.
- Обширная сфера применения объясняется универсальностью характеристик напыляемой гидроизоляции: стойкость к агрессивной среде, химическим воздействиям, антискользящие и антикоррозийные качества, высокая шумоизоляция.
- Она применяется при производстве и ремонте строительных кранов, трубопроводов, деталей автомобилей, палуб кораблей.
- На спортивных площадках используется цветное напыление (иногда двойное) для любой разметки или рисунка.
Создание гидроизоляционного мембранного покрытия с помощью напыления

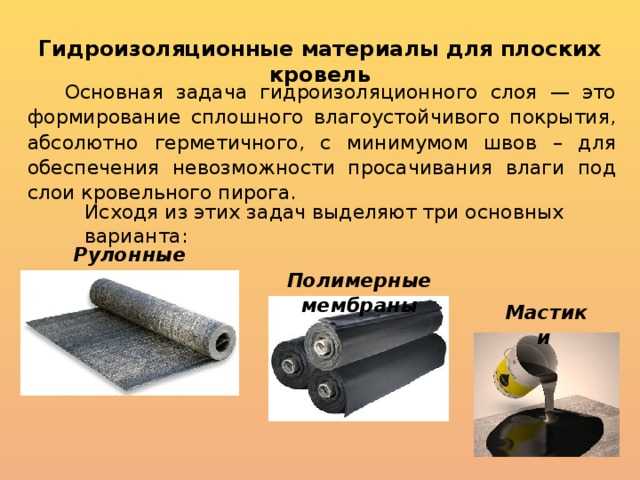

Виды и особенности гидроизоляционных материалов
Эффективность гидроизоляции зависит от качества материалов, соблюдения технологии нанесения. Чтобы не тратить силы и средства на реконструкцию неудачной изоляции, сравните альтернативные варианты.

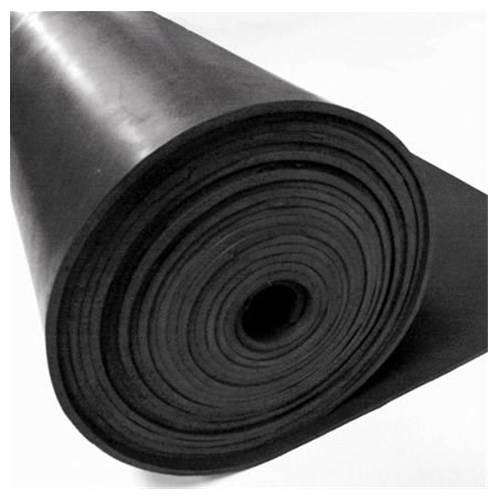

Рулонная
Сфера применения. Поверхности, которые подвержены систематическому обильному влиянию влаги: стены, фундамент, кровля из плоского шифера и листов металла правильной формы. Пример рулонного материала для гидроизоляции — рубероид.
Преимущества. Слой рулонной гидроизоляции устойчив к воздействию агрессивной химии, подходит для защиты металлических, асфальтобетонных, деревянных поверхностей.
Недостатки. Для монтажа потребуется специальное нагревательное оборудование, навыки укладки гидроизоляционного слоя. Материалы подходят для работ в температурных условиях не ниже +10 °С. Срок службы — до 10 лет.
Обмазочная
Сфера применения. Подходит для герметизации трещин на стенах, гидроизоляции фундамента, бассейнов неправильной формы, кровли. Работы проводят исключительно на сухих поверхностях.
Преимущества. Вы можете контролировать толщину слоев при нанесении, гидроизолировать труднодоступные места, конструкции неправильных форм.
Недостатки. Полимерные и битумные мастики токсичны. Срок эксплуатации обмазочной гидроизоляции — до 6 лет.
Проникающая
Сфера применения. Вид гидроизоляции подходит для бетонных поверхностей, стяжки, цемента.
Преимущества. Инертные химические составы заполняют сколы, трещины и капилляры глубиной до 20 см. Покрытие под воздействием высоких температур не выделяет токсичных испарений.
Недостатки. Узкая сфера применения. Материалы подходят для работ в температурных условиях не ниже +5 °С.
Инъекционная
Сфера применения. Обработка щелей составом, который образует жесткую мембранную пленку. Подходит для подземных паркингов, подвалов, метрополитенов, магистралей, канализационных каналов.
Преимущества. Возможность локальной реконструкции.
Недостатки. Материал затвердевает в течение 2–3 минут — необходимы навыки, точность в работе.
Напыляемая
Сфера применения. Монолитные напыляемые покрытия универсальны — Полимочевина Химтраст ПМ (стандартная) предназначена для гидроизоляции фундамента, емкостей разного размера, антикоррозионной защиты металлов. Для гидроизоляции с повышенными требованиями износостойкости «Химтраст» производит твердую полимочевину.
Преимущества. Полимочевина эластичная, прочная и износостойкая. Вы можете выбрать любой цвет по RAL, который будет подходить экстерьеру или интерьеру. Срок службы — от 15 лет в зависимости от условий эксплуатации.
Для грунтования, повышения адгезии перед нанесением полимочевины применяют «Праймер-ПМ (1К)». Материал подходит для гладких, рельефных, шероховатых поверхностей. Полная полимеризация материала наступает через 7 суток, пешеходные нагрузки допустимы через час после нанесения. Покрытие обладает высокой эластичностью, шумоизолирующими, антикоррозионными свойствами.
Недостатки. Чувствительность к УФ-облучению. Мастика «Химтраст ПУМА-С (2К)» поможет защитить гидроизоляционный слой от негативного УФ-воздействия. Наружные работы нельзя проводить в условиях ветра. Для нанесения полимочевины потребуется специализированное оборудование — аппарат высокого давления.
Если покупать установку нет необходимости, рекомендуем использовать «Полимочевину ручного нанесения (1К)». Цельное герметизирующее покрытие отверждается после контакта полимеров с воздухом. Тара продукта — ведро 25 л.Ручная гидроизоляция — оптимальное решение, если вам нужна надежная и долгосрочная защита. |
|---|
Оклеечная гидроизоляция
Представляет собой приклеенные к материалу рулонные материалы. Чаще всего материалы укладываются в несколько слоев от 2 до 5.
Назначение. Применяется только для внешней противонапорной гидроизоляции. Материалы рулонного типа можно приклеивать как к поверхностям стоящим вертикально, так и фундаментным стенам, можно их приспособить и к применению в условиях плоских крыш.
Наиболее известные виды оклеечной гидроизоляции сегодня: рубероид, толь, битум полимерный в составе имеющий стеклоткань.
Существующий гидроизолятор, снабженный полимерными включениями куда более долговечен, практически не подвержен гниению в отличие от стандартного рубероида.
Плюсы. Оклеечную гидроизоляцию можно без труда уложить на бетон, дерево, металл, старое покрытие, шифер, асфальтобетон. Материалы довольно устойчивы к воздействиям агрессивных сред, влагонепроницаемы и довольно экономичны.
Недостатки
- Необходима тщательная поверхностная подготовка. Неровности практически исключены.
- Наклеивание следует осуществлять максимально тщательно.
- Температура в процессе укладывания должна превышать отметку в не + 10 °С .
- Покрытие рвется, если подвергается воздействиям разного рода механических нагрузок, поэтому оно требует защиты.
Читайте так же: Изоспан, Стеклоизол.
Виды гидроизоляции | Гидроизоляция ванной, пола, стен, цоколя | Cекреты и советы от профессионала
Классификация гидроизоляции
По месту использования бывает:
- Внешняя (уличная). Защищает снаружи крышу, цоколь, фасад здания, фундамент от подземных вод.
- Внутренняя. Предотвращает попадание влаги на потолок, полы санузла, стены, перегородки внутри помещений.
Отдельно выделяют изоляцию:
- Противонапорную. Используется при кровельных работах, для защиты основания, стен построек от грунтовых вод.
- Безнапорную. Применяется для внутренней отделки помещений, подвалов, мансардов.
По времени нанесения существует:
- Первичная. Защищает от влаги на этапе строительства нового объекта.
- Вторичная. Нужна во время ремонта отдельных участков конструкций из-за обветшания или повреждений. При этом рекомендуется предыдущий слой изоляции удалять.
Разберем основные нюансы защиты от влаги различных частей зданий, приведем подходящие типы гидропокрытий.
Для фундамента
Обустройство качественного и прочного фундамента ‒ гарантия долговечности всей конструкции. Сокращать время строительства, экономить на материалах на этом этапе неуместно, поскольку потом ремонт выйдет в разы дороже.
Статья в тему: Типы ленточных фундаментов
Особой тщательности требует обработка холодных швов. Сюда относят микротрещины в бетоне, швы между пеноблоками, любые дефекты, которые проявляются после усадки грунта.
Для хозпостроек достаточно хорошей дренажной системы.
Тематический материал:
- Фундамент для беседки
- Фундамент из кирпича
- Утепление фундамента дома пеноплексом
Для цоколя, стен подвала
Для этой части зданий применяют обмазочные материалы.
Но, если на участке высокий уровень грунтовых вод, частые паводки, эффективность такой защиты нулевая. Решение ‒ инъекционный метод. Проводится он изнутри подвала. Нанос с акрилатовым гелем впитывается в стену, а снаружи здания образуется защитная пленка.
Обустройство дренажа рекомендуется.
Для пола
Здесь лучше пользоваться проникающим вариантом изоляции.
Преимущество средства ‒ им можно обрабатывать даже подвальные помещения с небольшими трещинами.
Не менее эффективным считается настил рулонных материалов с обязательной обработкой швов. Сплошное покрытие сделает пол устойчивым к влаге. Делаются на этапе создания конструкций.
Для ванной комнаты хороши:
- Настил битумно-полимерного материала.
- Окрасочная изоляция. Лакирование поверхности специальным составом в несколько слоев. Минус ‒ срок применения не превышает 5 лет.
Для стен
Выполняется после гидротеплоизоляции фундамента. Лучше делать одновременно с защитой полов.
Для стен хорошо подходят способы нанесения:
- обмазочный;
- оклеечный (рулонный);
- проникающий.
При этом комбинируется обработка снаружи и внутри помещения.
Для потолка
Особенно актуальна изоляция потолка в квартирах, когда есть риск быть затопленными соседями сверху, и как следствие ‒ следы протечек, образование плесени, грибка по углам.
Во избежание таких неприятностей потолок обрабатывают средствами глубокого проникновения, которые образуют на поверхности защитную пленку. Продаются они в виде сухих смесей, готовых грунтовок, концентратов.
Пользователи часто ищут:
- Утепляем веранду для зимнего проживания
- Подшиваем потолок на веранде
Для кровли
Основная функция ‒ защитить подкровельную часть от протекания, не допустить разрушения стропильной системы, предотвратить попадание внутрь воды, осадков.
Для наружной изоляции крыши берут материалы на основе битума, различные мастики, для внутренней (сверху стропильной системы) ‒ специальную водонепроницаемую пленку.
Рекомендуем почитать: «Расстояние между стропилами»
Мастичная гидроизоляция
Мастичное гидроизоляционное покрытие или наливная кровля представляет собой полимерную мембрану, которую укладывают на поверхность крыши. Это бесшовное покрытие, которое состоит из армирующего и гидроизоляционного слоев. В качестве армирующего слоя используется стеклохолст, стеклоткань. Для устройства гидроизоляционного слоя применяют мастики: битумные, тиаколовые, битумно-полимерные и некоторые другие.
Мастичные гидроизоляционные материалы создают однородную, водонепроницаемую, бесшовную поверхность. Мастичная гидроизоляция наносится на ровные бетонные и железобетонные плиты, поверхности монолитных утеплителей, типа полистиролбетона, на стяжки из песчано-цементного раствора. После отверждения такое покрытие представляет собой резиноподобный монолитный материал. Технология особенно хорошо зарекомендовала себя в районах с холодным климатом. Водонепронизаемость находится в пределах до 1,0 МПа.
17.2. Жидкие и пластично-вязкие материалы

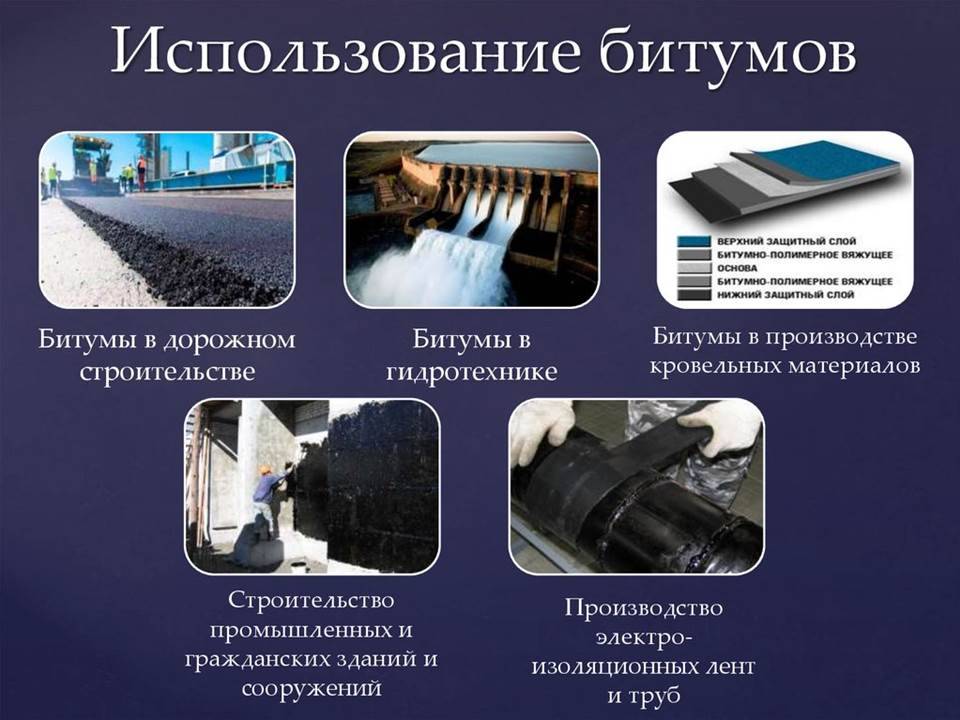

Битум – вяжущее черного цвета, получаемое при переработке нефти (Рис. 17.1).
Рис.17.1. Битум

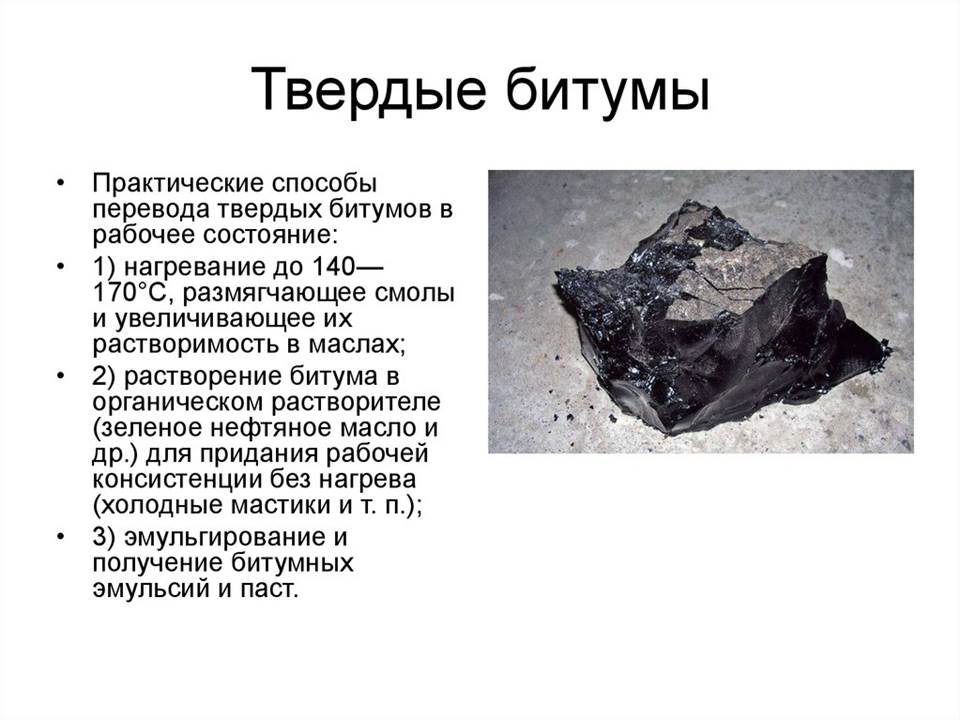

При температуре 80-160°С или при добавлении растворителей (керосин) битумы переходят в жидкое состояние. При охлаждении (до 20-25 °С) или испарении растворителя битумы затвердевают. Материалы, покрытые битумом, приобретают гидрофобные свойства,
т.к. битум водонепроницаем и водостоек.
Недостатки битума – горючесть и малый интервал температур, когда битум находится в виде твёрдого, но не хрупкого вещества.
Дёготь – вяжущее темно-бурого цвета, получаемое при сухой перегонке твердых топлив (Рис.17.2).
Рис.17.2. Дёготь
Дёготь обладает сильным характерным запахом, т.к. он содержит фенол. Это вещество является антисептиком, поэтому дёготь применяют не только в качестве гидроизоляционного материала, но и для защиты от гниения.

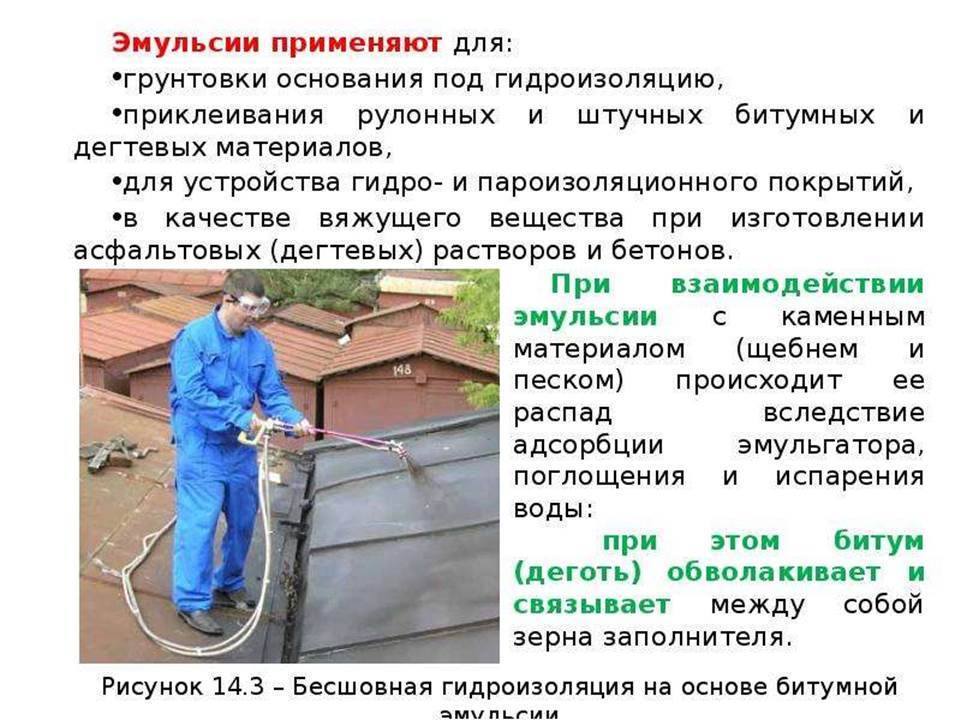

Битумные и дёгтевые эмульсии – представляют собой системы, в которых битум (деготь) диспергирован в воде в виде частиц размером около 1 мкм. Получение битумной эмульсии основано на способности битумных материалов образовывать
с водой кол¬лоидные растворы в присутствии эмульгаторов. В качестве твердых эмульгаторов используют известь, жирные глины, цемент, ка¬менный уголь, сажу. В качестве жидких эмульгаторов используют ПАВ (мыла нафтеновых и других органических
кислот, лигносуль¬фонаты и т.д.) в сочетании с едким натром, так как устойчивые эмульсии получаются в щелочной среде.
Битумные пасты получают при использовании твердых эмульгаторов. Они являются высоконцентрированными эмульсиями. Пасты можно разбавлять водой для получения нужной вязкости. Применяют для грунтовки основания под гидроизоляцию, приклеивания рулонных
и штучных битумных и дёгтевых материалов.
Мастика – пластичный материал, получаемый смешиванием битума или дёгтя с наполнителями (мел, известь, асбест) (Рис. 17.3).
Их разделяют на битумные, битумно-полимерные, битумно-резиновые, дёгтевые, дёгте-полимерные, гудрокамовые и гудро- кам-полимерные, а на основе полимеров – эпоксидные, фурановые, каучукоподобные олигомеры и др. Употребляют с подогревом и без подогрева;
температуры обусловлены видом вяжущего вещества и составом мастики.

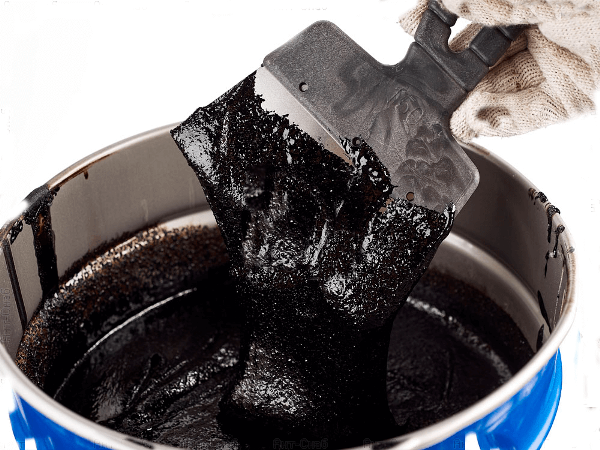

Рис.17.3. Мастика
Мастики бывают горячие и холодные. Горячие мастики применяют нагретыми до 160-200˚С. Для приготовления мастики смешивают расплавленный битум при температуре 180-185 ℃ с предварительно высушенным наполнителем. Горячие мастики поставляют на стройку
в готовом разогретом виде (температура 160-180℃) в специальных битумовозах или в твёрдом состоянии в бумажных пакетах.
Мастики образуют на поверхности конструкций гидроизоляционный слой, а также заполняют трещины, щели, мелкие отверстия в сооружениях; они служат для заделки скважин и устройства противофильтрационных завес, обмазочной пароизоляции и изоляции фундаментов.
К пластично-вязким герметикам на органической (битумной) основе относятся резинобитумная мастика «Изол Г-М» и уплотняющие мастики марок УМ-50, УМ-60 (буквы в марках мастик указывают на разновидность мастики «Уплотняющая мастика», а цифры соответствуют
минимальной температуре их использования при °С).
Мастику «Изол Г-М» приготовляют путём смешения резинобитумного вяжущего, полиизобутилена, асбеста 7-го сорта, антисептика и других добавок. Ее применяют как в горячем (до 100°С), так и в холодном состоянии.
Гудрокамовая горячая мастика изготавливается из гудрокама, нефтяного битума и наполнителей. Она отличается от битумной повышенной эластичностью и адгезионной способностью.
Холодные мастики изготавливаются на разбавленном связующем или на основе эмульгированных битумов (дегтей).
Битумно-полимерные мастики (БПМ) – их изготавливают на битумах, модифицированных полимерными добавками, улучшающими свойства битума.
Интересно знать: Битумная гидроизоляция кровли и фундамента
Окрасочная гидроизоляция
Свойства
- Это водонепроницаемая тонкая пленка, образованная на основе способом окраски пластичными или жидкими составами: битумом, мастиками, лаками, красками, специально предназначенными для этого.
- Испытанные битумные мастики с наполнителями (тальком, асбестом, известью – пушонкой) или новые высокотехнологические краски и лаки из синтетических смол и пластмасс гарантируют качественную гидроизоляционную защиту от капиллярной влаги в толщине строительной конструкции.
Применение
- Для нанесения горячих битумных гидроизоляционных мастик их надо подогреть до 170 градусов.
- Холодные виды гидроизоляционных материалов для окраски слегка разогревают, только работая при температуре воздуха ниже +5.
Это холодные мастики, краски и лаки из эпоксидных, фуриловых, перхлорвиниловых и других синтетических смол. - Окрасочным считается и газопламенное напыление.
Окраску наносят не меньше, чем в два слоя, причем только после полного высыхания предыдущего слоя, то есть с интервалом 1 – 16 часов. При этом толщина каждого слоя битума – 2 мм, а синтетических материалов – до 1 мм. - Перед окраской битумными мастиками необходимо сделать грунтовку из 1 части битума и 3 частей уайт-спирита или бензина. Состав наносят кистью или валиком, пистолетом – распылителем или краскопультом.
В смесь битумной мастики входит обезвоженный при температуре +220 битум, а также высушенные до 2% влажности и подогретые до температуры +110 минеральный порошок (шлаки, доломиты, известняки) и асбест.

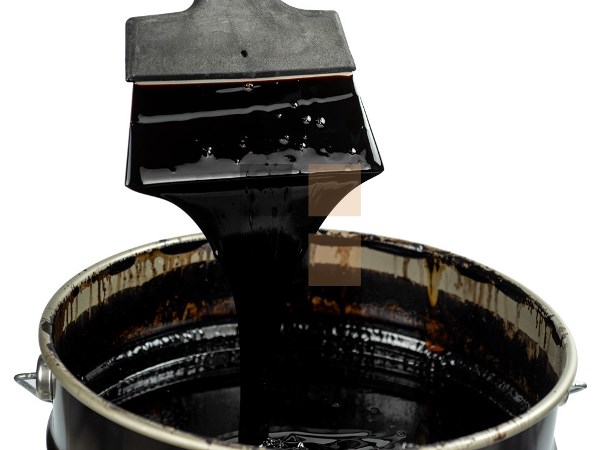

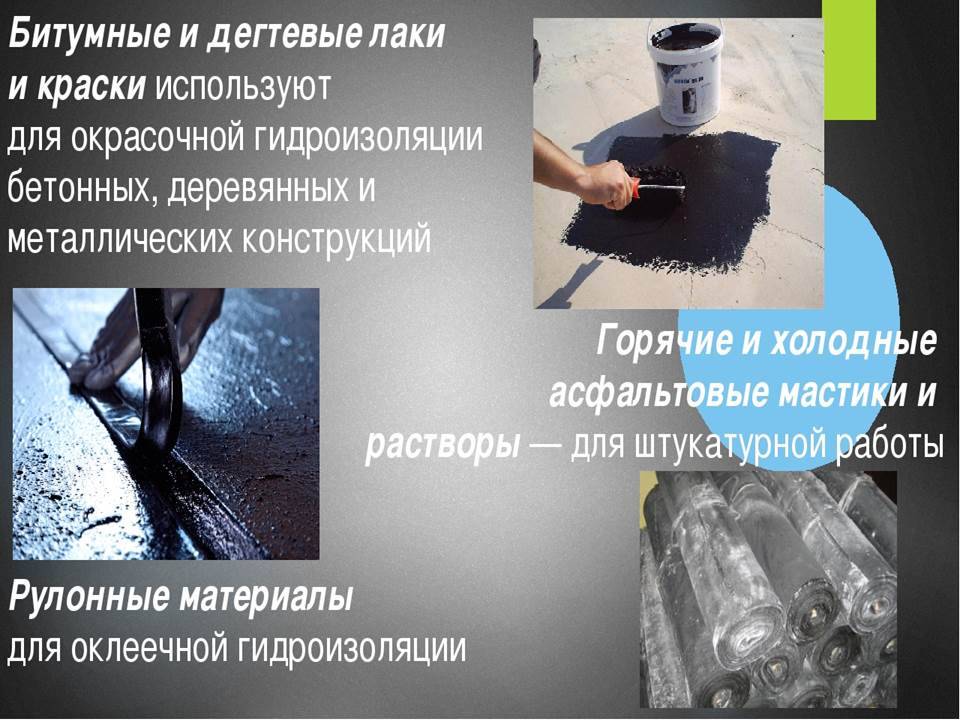

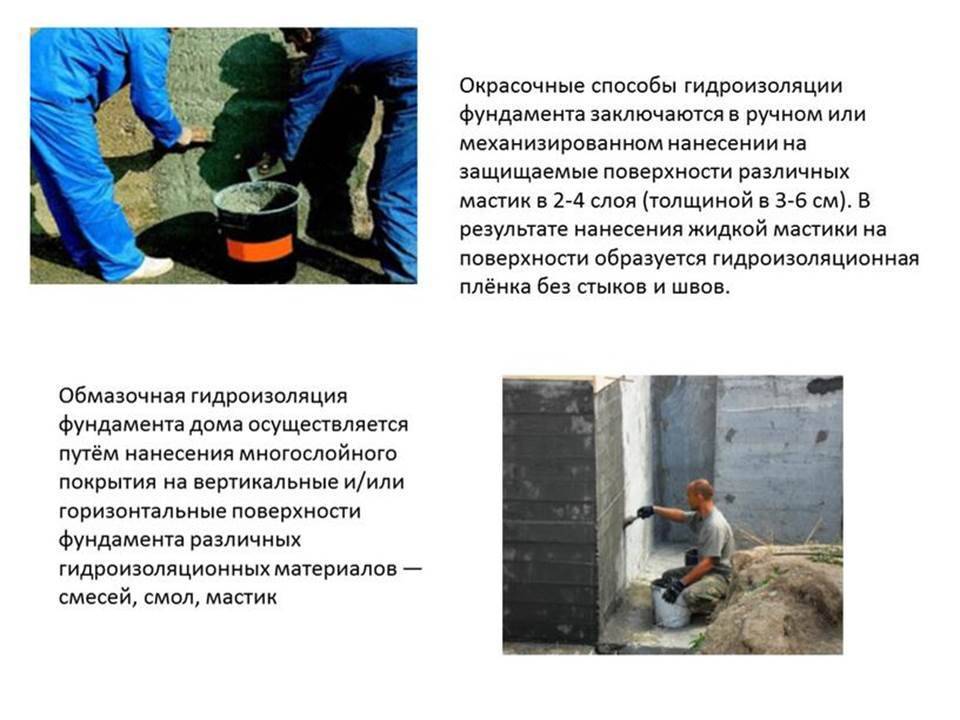

Окрасочная гидроизоляция битумной мастикой
Бентонитовые маты
Бентонитовые маты
Является так называемой, монтируемой гидроизоляцией. Маты представлены гранулированной бентонитовой глиной, которая укладывается между двумя картонными или геотекстильными слоями. Подходит для гидроизоляции стен подвала с внешней стороны. После монтажа, картон разлагается, а глина остаётся выполнять свои функции. Монтируется с нахлёстом, стыки посыпаются гранулами. Возможно использование для вертикальных и горизонтальных поверхностей.
Работы по гидроизоляции, обычно выполняются на этапе строительства. В случае использования монолитно-бетонных конструкций, лучше применять специальные добавки, которые повысят водонепроницаемость строительного материала. Такой добавкой может быть «Адмикс» или «Гидрохит». Выбор добавки, а также работы по укладке гидроизоляционного материала лучше доверять специалистам. Единственным недостатком является высокая стоимость материала.
Поверхностные гидроизоляция
конструируются таким образом, чтобы они прижимались напором воды к изолируемой несущей конструкции; разработаны также новые виды конструктивной Гидроизоляция, работающей “на отрыв”. Существенное значение в гидроизоляция сооружений имеют уплотнения деформационных швов; они устраиваются для придания швам водонепроницаемости и защиты их от засорения грунтом, льдом, плавающими телами. Помимо водонепроницаемости, уплотнения должны также обладать высокой деформативной способностью, гибкостью, с тем чтобы они могли свободно следовать за деформациями сопрягаемых элементов или секций сооружения. Наиболее распространённые типы уплотнений – асфальтовые шпонки и прокладки, металлические диафрагмы и компенсаторы, резиновые и пластмассовые диафрагмы, прокладки и погонажные герметики. Предусматривается также широкое применение битумно-полимерных герметиков, стеклопластиков и стеклоэластиков, позволяющих создавать более простые и надёжные уплотнения. Гидроизоляция, работающая “на отрыв”, выполняется в виде покрытий, наносимых на защищаемую конструкцию со стороны, обратной напору воды. Применяется главным образом при ремонте и восстановлении Гидроизоляция сооружений (например, путём оштукатуривания изнутри затопляемых подвалов зданий) и для Гидроизоляция подземных сооружений, несущие конструкции которых бетонируются впритык к окружающему грунту или скальному основанию – туннели, опускные колодцы, подземные помещения большого заглубления (при антифильтрационной их защите). Для устройства Гидроизоляция этого типа применяются гидроизоляционные покрытия, допускающие анкеровку за основную конструкцию (литая и монтируемая Гидроизоляция) либо обладающие высокой адгезией к бетону при длительном воздействии воды (цементный торкрет, холодная асфальтовая и эпоксидная окрасочная Гидроизоляция).
Комплекс работ по устройству Гидроизоляция включает:
Подготовку основания, устройство гидроизоляционного покрова и защитного ограждения, уплотнение деформационных швов и сопряжений Гидроизоляция При выборе типа Гидроизоляция отдают предпочтение таким покрытиям, которые, при равной надёжности и стоимости, позволяют комплексно механизировать гидроизоляционные работы, ликвидировать их сезонность.
Материалы предоставлены проектом Рубрикон .
Назад | Все статьи
Технология внутренней гидроизоляции полиуретановыми составами
Выбор системы изоляции зависит от поставленных задач. Общие рекомендации приведены в таблице.
Системы внутренней полиуретановой гидроизоляции бетона
| Вариант гидроизоляции | Система | Оптимальное применение |
| Стандарт | Праймер Мастика полиуретановая: 2 слоя. Средний расход 1-1.2 кг/кв.м. | Перекрытия между этажами, стены, реализация напольных покрытий в жилых, производственных, санитарно-технических помещениях. Устройство гидроизоляции под стяжку, финишные покрытия, теплые полы |
| Стандарт плюс (с финишным лаком) | Праймер Мастика полиуретановая: 2 слоя Полиуретановый лак: 2 слоя. Средний расход – 0.2 кг/кв.м. | Любые покрытия с улучшенной гидроизоляцией, высокой химической стойкостью. Помещения производственного назначения, сауны, парные и проч. |
| Стандарт с песком | Праймер Мастика полиуретановая: 2 слоя Посыпка кварцевым песком по лицевому слою мастики с расходом 1.5-2.0 кг/кв.м. Фракция песка – 0.8-1.3 мм | Полы, стены при гидроизоляции под плиточные материалы, под стяжку в производственных, жилых, санитарно-технических помещениях |
| Стандарт с песком и финишным лаком | Праймер Мастика полиуретановая: 2 слоя Посыпка кварцевым песком Полиуретановый лак: 2 слоя с общим расходом 0.25-0.30 кг/кв.м. | Полы технических помещений активной эксплуатации |
| Стандарт + армирование геотекстилем | Праймер Мастика: 1 слой Раскатка геотекстиля по свежеуложенному слою Мастика: 2 слоя. Общий расход мастики 1.5-1.8 кг/кв.м | Гидроизоляция под стяжку, эксплуатируемые основания |
Требования к бетону
Поверхность должна быть сухой, химически нейтральной, прочной, обеспыленной. На ней недопустимо наличие отслаивающихся слоев и ржавчины. Следы масел, химикатов, загрязнений удаляют при помощи специальных химикатов.
Нормируется предел прочности – не ниже 20 МПа. Если при гидроизоляции не будет использоваться армирование, на бетоне не должно быть трещин выше 0.5 мм. Большие трещины и дефекты расширяются и ремонтируются при помощи герметиков или ремонтных составов.
Нормируется шероховатость основания – ниже 0.5 мм. Если реализуется гидроизоляция с армированием, требования к качеству поверхности снижаются. Допустимо присутствие трещин и дефектов до 3 мм, шероховатость – 1-2 мм. В любом случае на бетоне не должно быть выступающих элементов и углов.
Технология нанесения
Перед нанесением полиуретановой гидроизоляции реализуется заполнение зазоров вокруг труб, коробов, кабелей, внутренних углов. В работу берут полиуретановый герметик.
Первой операцией назначается праймирование.
Рекомендации по выбору праймера
| Двухкомпонентные водоэмульсионные эпоксидные системы | Работают по бетону, песчано-цементным стяжкам, полимерцементным смесям | Не используется при отрицательных температурах |
| Универсальный праймер | Бетон различной пористости | Если основание низкопористое, разбавляется ксилолом (около 5-10%) |
| Гидроизоляционный однокомпонентный полиуретановый праймер | Бетон различной пористости с влажностью меньше 5% | Если основание низкопористое, разбавляют ксилолом на 25-100% |
При нанесении полиуретановой гидроизоляции средний расход – 0.1-0.25 кг/кв.м.
Эпоксидные и универсальные праймеры являются двухкомпонентными. До начала нанесения они смешиваются в соответствии с рекомендацией производителя.
Когда после праймирования прошло 4-12 часов, реализуется нанесение первого слоя гидроизоляции. Полиуретановые мастики и лаки смешиваются при помощи строительной дрели и миксерной насадки на низких оборотах. Работы ведутся ручным способом – при помощи кистей, щеток «Маклавиц» или валиками (не поролоновыми) или механическим – распылителями безвоздушного распыления.
При нанесении материал равномерно распределяется по бетону, без непрокрасов и наплывов. Визуальный контроль облегчает использование цветных мастик и лаков. Рекомендуемый расход на 1 слой – 0.5-0.6 кг/кв.м. Нельзя расходовать более 1 кг на квадрат, так как это приведет к ухудшению гидроизоляции.
Второй и следующие слои устраиваются с интервалом послойной сушки (6-24 ч). Финишный слой полиуретанового лака или мастики наносится спустя сутки-двое. Если в системе используется кварцевый песок, он набрасывается вручную на последний слой полиуретановой мастики. Когда материал полимеризовался, остатки кварца сметают строительным пылесосом или щетками.
Все указанные параметры выдержки являются оптимальными для получения высококачественной внутренней гидроизоляции, но они не считаются абсолютно жесткими. Если соблюден регламент нанесения, срок полной полимеризации составляет 7 дней.
