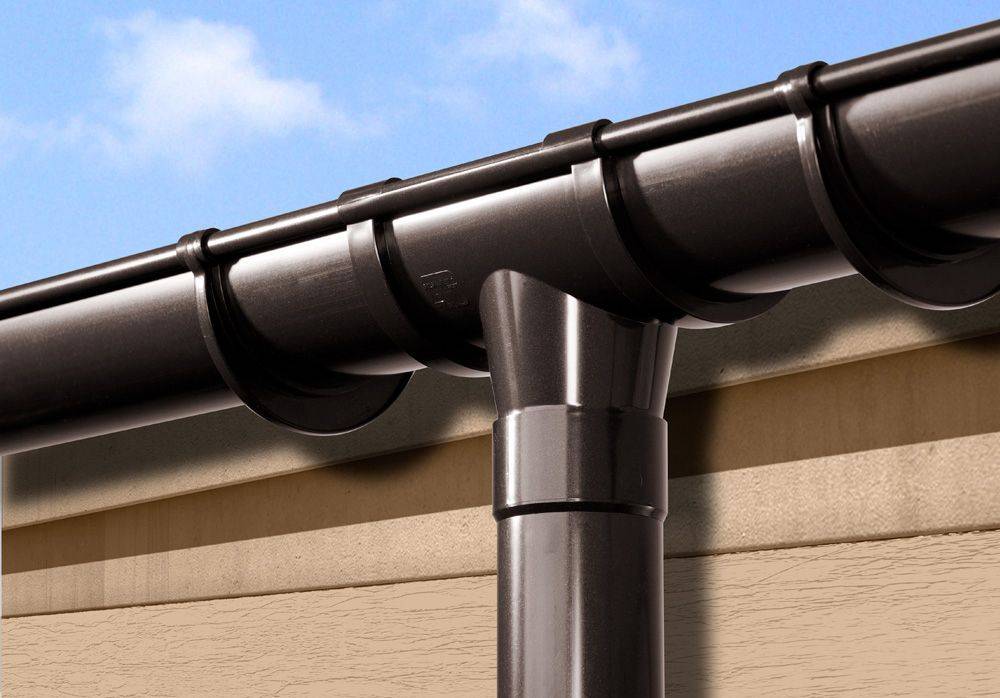

Обзор пластиковой водосточной системы «Технониколь»

Производим проверку

Строительным уровнем или нивелиром проверяем уклон желоба. Чтобы убедиться в герметичности конструкции, нужно заткнуть слив, в желоб налить воду и ждать, появится ли протекание. Теперь слив нужно разблокировать и посмотреть, за какое время стечет вода, и не остается ли она в желобе.

Насколько верно смонтированы желоба у края крыши, проверяют рейкой. Она должна легко проходить под желобом. Если упирается, значит допущена ошибка. С помощью поливочного шланга можно проверить наличие переливов. Для этого шланг с водой ориентируем на скат кровли. Если вода не переливается, вы все сделали правильно. Напор воды должен быть средним.

Правила установки

Прежде чем перейти непосредственно к самому процессу монтажа, потребуется учесть несколько простых правил, которые увеличат шансы на успешный монтаж конструкции:

Воронкам нужно уделить особое внимание. Их расположение продумывается тщательно, с учетом того, где находятся ливневки;
Внутренняя сторона желоба располагается за 5-7 см от стены дома

А вот края совмещаются с крышей;
Требуются муфты с разными углами, если требуется обвести крышу со многими углами.

Последующий монтаж будет осуществляться в несколько этапов:

Осмотр строения

Важно оценить состояние дома, определиться с количеством и длиной труб, а также определить, где именно нужно будет расположить воронки;
Если воронки являются несущими конструкциями, то в первую очередь устанавливают их. Если нет, то монтаж конструкции начинают с кронштейнов, на которых будет крепиться желоб;
Трубы крепятся уже после установки желоба;
Чтобы обеспечить должную фиксацию и надежность конструкции, кронштейны устанавливаются на расстоянии примерно 50-60 см друг от друга;
Рекомендуется дополнительная установка сеток, предварительно свернутых в трубочку

Основное их предназначение – обезопасить водосточную трубу и желоб от попадания различного мусора.

Если правильно все сделать, тщательно следуя инструкции, то ничего сложного в монтаже не будет. С этой задачей справиться весьма просто, а правильно установленная конструкция прослужит еще много лет.

Кстати, если вдруг в будущем выйдет из строя какая-то часть водосточной системы, то ее можно без проблем поменять. Не потребуется трогать все остальные элементы конструкции – достаточно просто заменить нужный элемент. Подобное не составляет труда, так как конструкция собрана из сравнительно небольших элементов, поэтому на любом отрезке можно произвести замену лишь малой части, не затрагивая большие участки конструкции.

Стоимость водосточных систем Технониколь

Цена будет зависеть от количества элементов и их характеристик, в том числе, цвета.

Стоимость водосточной системы будет зависеть от её характеристик

• желоб – 380 рублей;
• водосточная труба – 350 рублей;
• воронка – 210 рублей;
• заглушка – 55 рублей;
• колено трубы – 130 рублей;

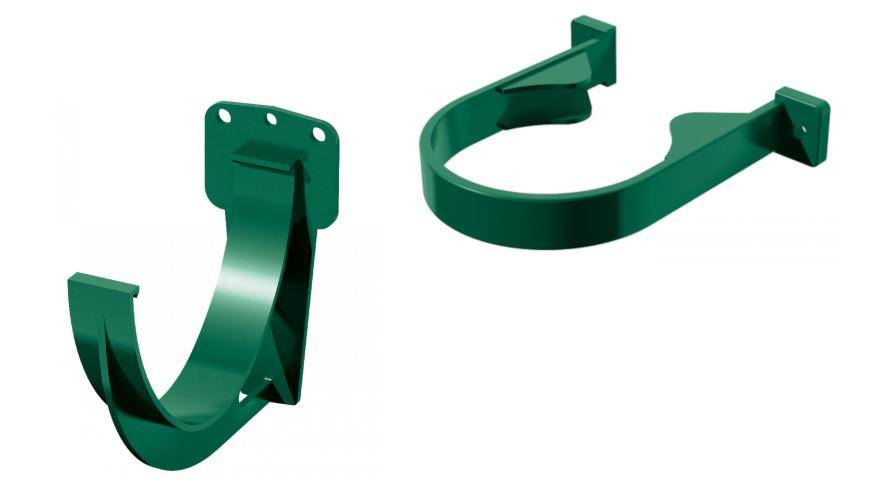

• кронштейны – 40 рублей/штука;
• муфты – 75 рублей/штука;
• углы для желоба – 200 рублей.

Желоба и водосточные трубы будут стоить дешевле, если вы будете приобретать изделия длиной 1,5 метра вместо 3.

Но, в большинстве случаев все-таки требуются более крупные элементы. Здесь все будет зависеть от ранее выполненных расчетов.

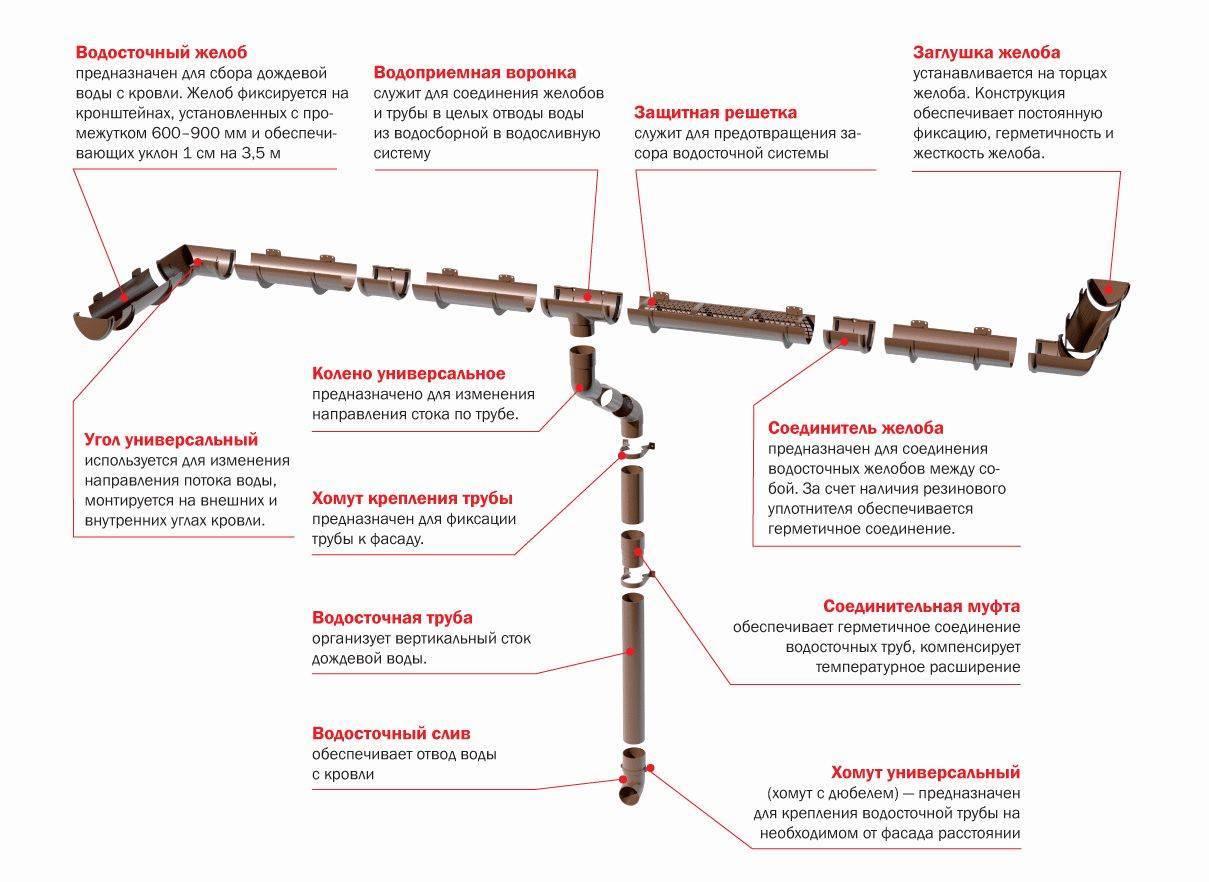

Что входит в состав набора ТехноНИКОЛЬ

В фирменный набор водостока входят такие компоненты:

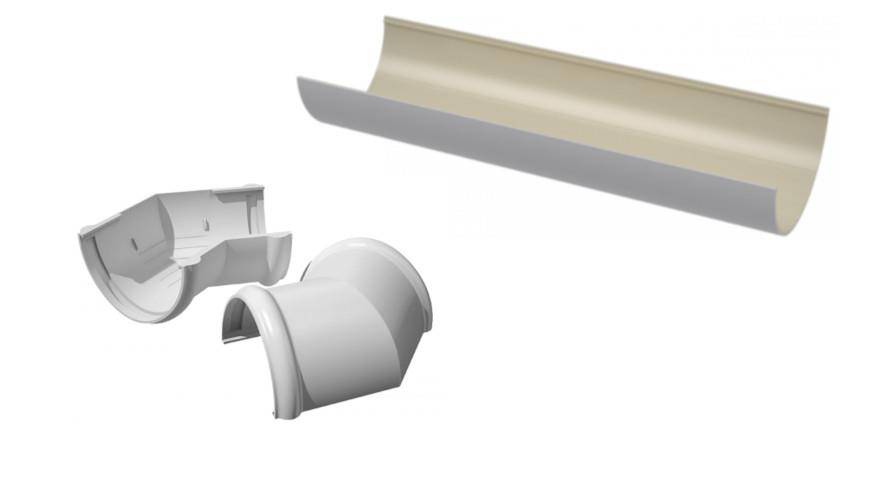

• желоб водосточный — гарантирует уклон для обеспечения качественного отвода воды 1 см на 3,5 м;
• защитная решетка;
• водосточный слив;
• соединительный желоб — гарантирует герметичность соединения, благодаря наличию резинового уплотнителя;
• универсальный хомут;
• кронштейн из пластика;
• хомут для крепления трубы;
• универсальный угол позволяет при монтаже менять направление водяной струи;
• муфта соединительная служит для обеспечения герметичности соединения труб, возмещает расширение под действием температуры;

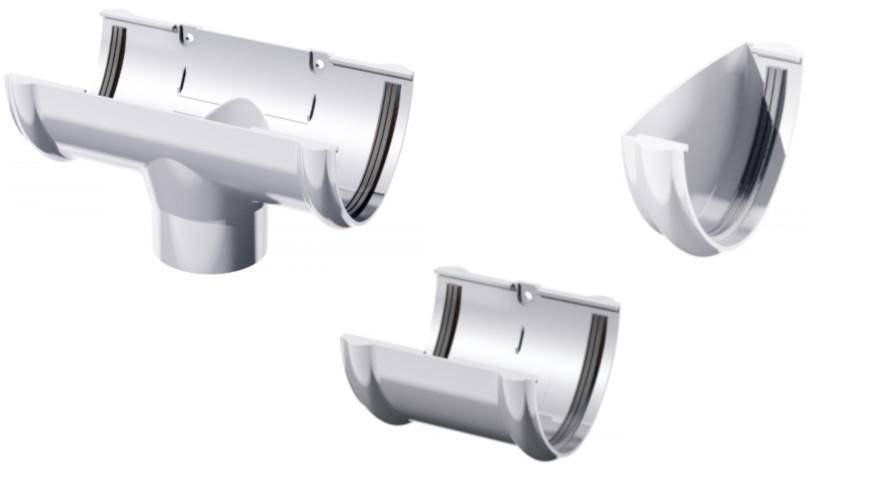

• водоприемная воронка;
• труба водосточная;
• заглушка для желоба придает ему жесткость и герметичность;
• универсальное колено — служит для изменения движения воды, обхода углов и других архитектурных украшений постройки.

Виды

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Плоские

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.

Рекомендуем к прочтению статью о скрытом водостоке на скатной крыше.

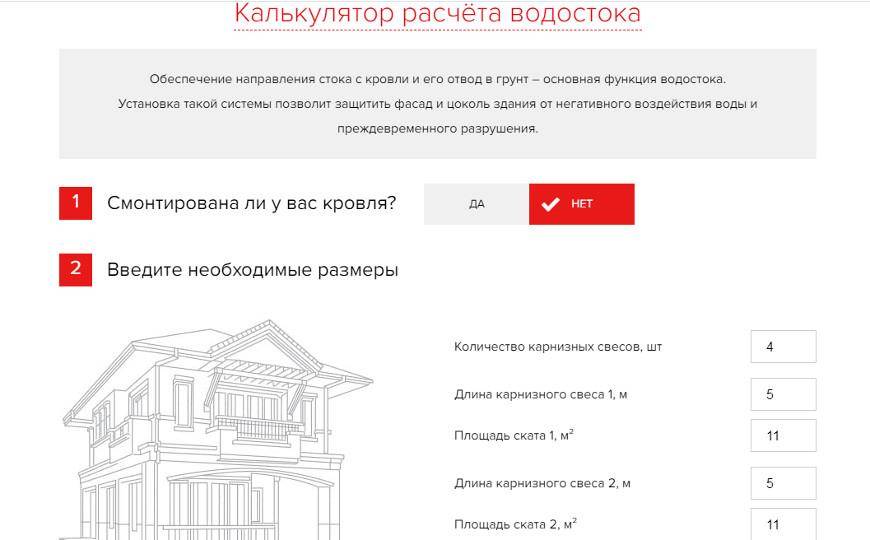

Считаем с умом

Прежде всего, определяемся с площадью крыши. Вооружившись рулеткой, прихватив карандаш и блокнот, производим замер площади кровли (можно воспользоваться планом здания)

Принимаем во внимание, какое количество осадков обычно выпадает в регионе. Зная площадь кровли и учитывая конфигурацию здания, рассчитываем количество воронок для водостока

Для выяснения точного количества желобов, уточняем перед монтажом периметр карниза. Теперь выясняем, какое количество труб будет необходимо. Для этого замеряют расстояние от земли до слива. Получив все необходимые расчеты, прикидываем количество составляющих нашей системы водостока.

Обзор пластиковой водосточной системы ТехноНИКОЛЬ, характеристики

Для защиты фасада и фундамента здания от разрушительного воздействия атмосферных осадков, для отвода воды с крыши необходимо устройство водосточных систем. Современные водостоки – это не только прочные, но и красивые конструкции, визуально отделяющие фасад дома от его крыши, делающие завершенным архитектурный облик любого строения.

С 2011 года на российском рынке появилась водосточная система ТН ПВХ, выпускаемая отечественной корпорацией ТехноНИКОЛЬ. Этот производственный холдинг входит в число пяти крупнейших в Европе производителей гидроизоляционных материалов. Новый продукт – пластиковая водосточная система – разработан в научном центре компании в соответствии с новыми потребностями рынка и высокими критериями качества.

Устройство и характеристики

Данная водосточная система применяется, в основном, в малоэтажном и коттеджном строительстве. Она эффективно собирает с крыш талую и дождевую воду, отводит ее от фундамента, защищая его тем самым от разрушения, предотвращает появление на стенах грязных потеков, и к тому же, прекрасно дополняет внешний вид дома, украшает его.

Изготавливается система ТехноНИКОЛЬ из высококачественного ПВХ на современном оборудовании. Она может быть выполнена в белом или коричневом цвете. В состав системы входят трубы диаметром 80 см, водосточные желоба (диаметр 125 мм), водоприемная воронка, слив, соединители, универсальные колена и углы, соединительные муфты и универсальные хомуты.

Отличительными особенностями этой системы являются:

• наличие защитной решетки, которая предотвращает попадание в водосточный желоб листьев, веток и другого крупного мусора;
• исключительная надежность и герметичность, которая достигается с помощью специальных резиновых уплотнителей и защелкивающихся элементов.
• Легкость. Высокопрочные материалы, из которых изготовлена система, имеют легкий вес, что создает небольшую нагрузку на карниз.
• Климатическая устойчивость. Система надежно работает при низких (до –50°) и при высоких температурах (до +50°), выдерживает перепады температур, УФ лучи, не подвержена коррозии.
• Простота монтажа. Систему можно легко смонтировать при любых геометрических характеристиках здания.
• Универсальность. Водосточную систему ТехноНИКОЛЬ можно устанавливать и на новостройки, и на здания, уже находящиеся в эксплуатации.
• Гарантия качества 15 лет при сроке службы 30 лет.

Особенности монтажа

До начала монтажа системы нужно определиться с главными принципами:

• при длине желоба 3,5 м, один из его концов должен быть опущен ниже другого на 1 см;
• нужно, чтобы вода попадала с капельника в центр желоба;
• при проведении условной линии продолжения кровли вылет крюка делается ниже на 1 см.

Непосредственно монтаж системы водоотведения производится в следующем порядке:

1. Определяют место для установки воронок для водослива. Отступая 10-15 см, устанавливают кронштейн желоба. Закрепляют кронштейн по углам карниза, натягивают между ними шпагат. Фиксируют кронштейны желоба с шагом в 60 см, начиная от воронки.
2. При установке желоба рекомендуется проверить, все ли кронштейны соприкасаются с ним, чтобы нагрузка была распределена равномерно.
3. Желоб начинают укладывать от приемной воронки, скрепляя элементы муфтами. Вставляют желоб внутрь воронки, соединение при этом производится изнутри наружу, т.е. от фасада здания к внешней стороне желоба до защелкивания фиксирующего элемента.
4. На желоб устанавливают внешнюю заглушку до защелкивания элемента фиксации.
5. Водосточные желоба устанавливают в кронштейны, стыкуя их между собой соединительными элементами.
6. Производят монтаж водосточных труб, фиксируя их к стене с помощью хомутов.
7. Устанавливают защитные решетки на водосточные желоба.

кликните для увеличения

Одним из преимуществ данной системы водоотведения является ее небольшая стоимость. Но чтобы сделать правильный расчет, нужно учесть множество факторов: площадь и геометрию здания, количество водоприемных воронок и других необходимых элементов (угол, колено, хомут, соединитель и др.). Если ошибиться в меньшую или большую сторону, это приведет к удорожанию объекта, а значит, к финансовым потерям. Поэтому, для расчета стоимости лучше обратиться к специалистам. Компании по продаже и установке водосточных систем, чаще всего, предоставляют такую услугу. Их специалисты грамотно и быстро осуществляют расчеты, используя при этом современные программные продукты.

При соблюдении технологии, водосточную систему ТехноНИКОЛЬ можно смонтировать быстро и недорого, и она будет очень долго служить вам, сохраняя свою функциональность и привлекательность.

Список источников

• luchiefasady.ru
• podstroit.ru

Особенности правильного монтажа

Главными принципами установки являются следующие аспекты:

• угол наклона емкости для сбора воды должен быть порядка 3,5 мм/п.м;
• попадание воды с капельника в центр водосборной емкости;
• вылет крюка должен располагаться на 1 см ниже условной линии продолжения кровли.

Производитель предлагает три варианта монтажа:

1. К лобовой доске.
2. К стропилам, на этапе создания кровли, с помощью прямого удлиненного кронштейна.
3. Поворотный способ крепления, если монтаж кровли уже закончен.

Сам монтаж конструкции водоотведения рекомендуется проводить в следующем порядке:

• Определяются места расположения воронок и сделав от них отступ в 10-15 см. монтируют кронштейн желоба, при этом необходимо учитывать кратность его длины, 1,5 или 3 метра.
• По углам карниза закрепляют кронштейны и натягивают между ними шпагат.
• По линии осуществляют крепление кронштейнов с шагом 0,6 м.
• До обозначенной линии внутрь воронки вставляется желоб и фиксируется с помощью специальной защелки, при этом необходимо придерживаться направления «изнутри-наружу» или от фасада к внешней стороне емкости для сбора воды.
• С использованием соединительных желобов осуществляют установку основных, начиная от приемной воронки.
• Выполняют установку внешней заглушки и фиксируют ее с помощью замкового соединения.
• Монтируют трубы, используя для этого специальные хомуты, предварительно закрепленные к стене. Друг с другом трубы соединяются с помощью муфт.
• На последнем этапе на смонтированные трубы устанавливают водосливы.

Разновидности водосточных систем «Технониколь»

Наружные водостоки этого бренда выполняют из стали толщиной 0,5 мм с двусторонним полимерным покрытием и из прочного ПВХ.

• желобов;
• трубных отрезков;
• соединительных элементов – углов и муфт;
• водосливных воронок с защитными решетками;
• крепежных деталей.

Длина водосточного желоба системы «Технониколь» три метра. Ширина – 12,5 см. Размер сливных труб сечением 8 см также три метра.

Производитель предлагает элементы для внутреннего водопровода из пластика. Это воронки особого типа, предназначенные для сбора и дальнейшего отведения воды на плоских кровлях покрытых рулонными материалами. Их устанавливают в местах с самыми низкими отметками по высоте. Прослужить такие устройства могут дольше четверти века. Оснащаются захлопывающимися уловителями листвы, которые ставятся на чашу-водоприемник. Если кровля не утеплена, возможно оборудование электроподогрева.

Установка водостока

Инструменты:

• для разметки: линейка, рулетка, карандаш;
• для монтажа кронштейнов: строительный шнур, уровень, отвертка или шуруповерт, дрель;
• для подрезки комплектующих: стусло, ножовка, ручная пила.

Расчет водостока:

• желоба: имеют длину 3 м. Чтобы рассчитать их количество, промеряют каждый кровельный свес, делят на три. Полученные числа складывают;
• угловые элементы. Их число соответствует количеству углов крыши;
• кронштейны. Если есть возможность закрепить кронштейны на лобовую доску, их количество равно длине карнизных свесов, разделенной на 0,6 (устанавливаются через каждые 60 см). При установке с помощью удлинителей последние крепятся поверх стропил (прямые) или на их боковой плоскости (боковые). Количество удлинителей совпадает с количеством кронштейнов;
• заглушки. Их количество соответствует количеству открытых торцов желобов;
• водоприемные воронки. Одна воронка устанавливается на каждые 50 м2 ската (минимум одна воронка на скат). Количество для конкретной крыши рассчитывается по ее площади и конфигурации скатов;
• универсальное колено. Рассчитывается по числу водоприемных воронок (умножается на два);
• водосточные трубы. Высота стояка соответствует высоте стены до кровельного свеса. Ее нужно разделить на три, чтобы получить количество труб для одного стояка. Полученное число умножают на количество воронок (число стояков).

Обзор пластиковой водосточной системы ТехноНИКОЛЬ, характеристики

Для защиты фасада и фундамента здания от разрушительного воздействия атмосферных осадков, для отвода воды с крыши необходимо устройство водосточных систем. Современные водостоки – это не только прочные, но и красивые конструкции, визуально отделяющие фасад дома от его крыши, делающие завершенным архитектурный облик любого строения.

С 2011 года на российском рынке появилась водосточная система ТН ПВХ, выпускаемая отечественной корпорацией ТехноНИКОЛЬ. Этот производственный холдинг входит в число пяти крупнейших в Европе производителей гидроизоляционных материалов. Новый продукт – пластиковая водосточная система – разработан в научном центре компании в соответствии с новыми потребностями рынка и высокими критериями качества.

Устройство и характеристики

Данная водосточная система применяется, в основном, в малоэтажном и коттеджном строительстве. Она эффективно собирает с крыш талую и дождевую воду, отводит ее от фундамента, защищая его тем самым от разрушения, предотвращает появление на стенах грязных потеков, и к тому же, прекрасно дополняет внешний вид дома, украшает его.

Изготавливается система ТехноНИКОЛЬ из высококачественного ПВХ на современном оборудовании. Она может быть выполнена в белом или коричневом цвете. В состав системы входят трубы диаметром 80 см, водосточные желоба (диаметр 125 мм), водоприемная воронка, слив, соединители, универсальные колена и углы, соединительные муфты и универсальные хомуты.

Отличительными особенностями этой системы являются:

• наличие защитной решетки, которая предотвращает попадание в водосточный желоб листьев, веток и другого крупного мусора;
• исключительная надежность и герметичность, которая достигается с помощью специальных резиновых уплотнителей и защелкивающихся элементов.
• Легкость. Высокопрочные материалы, из которых изготовлена система, имеют легкий вес, что создает небольшую нагрузку на карниз.
• Климатическая устойчивость. Система надежно работает при низких (до –50°) и при высоких температурах (до +50°), выдерживает перепады температур, УФ лучи, не подвержена коррозии.
• Простота монтажа. Систему можно легко смонтировать при любых геометрических характеристиках здания.
• Универсальность. Водосточную систему ТехноНИКОЛЬ можно устанавливать и на новостройки, и на здания, уже находящиеся в эксплуатации.
• Гарантия качества 15 лет при сроке службы 30 лет.

Особенности монтажа

До начала монтажа системы нужно определиться с главными принципами:

• при длине желоба 3,5 м, один из его концов должен быть опущен ниже другого на 1 см;
• нужно, чтобы вода попадала с капельника в центр желоба;
• при проведении условной линии продолжения кровли вылет крюка делается ниже на 1 см.

Непосредственно монтаж системы водоотведения производится в следующем порядке:

1. Определяют место для установки воронок для водослива. Отступая 10-15 см, устанавливают кронштейн желоба. Закрепляют кронштейн по углам карниза, натягивают между ними шпагат. Фиксируют кронштейны желоба с шагом в 60 см, начиная от воронки.
2. При установке желоба рекомендуется проверить, все ли кронштейны соприкасаются с ним, чтобы нагрузка была распределена равномерно.
3. Желоб начинают укладывать от приемной воронки, скрепляя элементы муфтами. Вставляют желоб внутрь воронки, соединение при этом производится изнутри наружу, т.е. от фасада здания к внешней стороне желоба до защелкивания фиксирующего элемента.
4. На желоб устанавливают внешнюю заглушку до защелкивания элемента фиксации.
5. Водосточные желоба устанавливают в кронштейны, стыкуя их между собой соединительными элементами.
6. Производят монтаж водосточных труб, фиксируя их к стене с помощью хомутов.
7. Устанавливают защитные решетки на водосточные желоба.

кликните для увеличения

Одним из преимуществ данной системы водоотведения является ее небольшая стоимость. Но чтобы сделать правильный расчет, нужно учесть множество факторов: площадь и геометрию здания, количество водоприемных воронок и других необходимых элементов (угол, колено, хомут, соединитель и др.). Если ошибиться в меньшую или большую сторону, это приведет к удорожанию объекта, а значит, к финансовым потерям. Поэтому, для расчета стоимости лучше обратиться к специалистам. Компании по продаже и установке водосточных систем, чаще всего, предоставляют такую услугу. Их специалисты грамотно и быстро осуществляют расчеты, используя при этом современные программные продукты.

При соблюдении технологии, водосточную систему ТехноНИКОЛЬ можно смонтировать быстро и недорого, и она будет очень долго служить вам, сохраняя свою функциональность и привлекательность.

Список источников

• luchiefasady.ru
• podstroit.ru

Расчет необходимого количества компонентов

1. Желоба Nкарниз свесов = L ÷ 3,0 м2. Угловые элементы Nуглов = Суммарное количество угловых соединений желобов как внутренних, так и внешних 3. Кронштейны и удлинители 3.1 Крепление кронштейнов к лобовой доске Nкронштейны = Lкарниз свесов ÷ 0,6 м 3.2 Крепление кронштейнов с использованием металлических удлинителей 3.21 Прямой удлинитель кронштейна крепится поверх стропильной ноги Nудлинителей кронштейна прямой = Nколичеству стропил = Nкронштейнов 3.22 Боковой удлинитель кронштейна крепится сбоку стропильной ноги Nудлинителей кронштейна боковой = Nколичеству стропил = Nкронштейнов 4. Заглушки Nзаглушек = (Nкарниз свесов – Nуглов) × 2 5. Колено универсальное Nколен = 2 × Nворонок 6. Воронки Nворонок = Sската ÷ 50 м², но не менее одной на скат	7. Трубы Nводостоков = (Hстены ÷ 3,0 м) × Nворонок8. Наконечники Nнаконечников = Nворонок9. Защитная решетка Nзащитных решеток = Lкарниз свесов ÷ 0,175 м 10. Хомут Nхомутов = (Hстены ÷ 1,5 м + 1) × Nворонок 11. Соединительная муфта	от 3 до 6 м	от 6 до 9 м
без колен	1	2	3
с коленом	1	2

12. Соединитель желобов

Длина карниз свеса	до 3 м	от 3 до 6 м	от 6 до 9 м
количество соединителей	1	2

H1 — высота от воронки до наконечника, м H — высота фасадной стены, м S — площадь, м² L — суммарная длина карнизов, м N — количество, шт Расчет ведется в единой метрической системе. При расчете количество элементов округляется в большую сторону. Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания или сооружения.

Виды сливных систем Технониколь

Водостоки этого производителя изготавливаются в двух вариантах: пластиковые и металлические
.

Для производства конструкций из металла
применяется листовая оцинкованная сталь толщиной 0,45-0,75 миллиметров. Важна защитная функция покрытия, представляющая собой трёхслойный пирог из цинкового слоя, грунтовки и финишного лакокрасочного покрытия. При любой, самой совершенной технологии нанесения защиты от коррозии, всегда остаётся вероятность повреждения поверхности при транспортировке материала и монтаже водостока на крыше. По этой причине более совершенными считаются водостоки из пластика.

В качестве финишного покрытия используется полиэстер или пластизол с толщиной слоя порядка 100 ммк. Материал выдерживает нагрев до 80-120 градусов, что позволяет успешно эксплуатировать его в любой климатической зоне. Покрытие устойчиво к воздействию ультрафиолетового излучения.

Материалом для изготовления пластиковых систем
является высокопрочный ПВХ. Желоба диаметром 125 мм чаще всего имеют полукруглое сечение, а водосточные трубы – 80. Материал надёжно выдерживает как высокие, так и низкие температуры эксплуатации, устойчив к ультрафиолетовому излучению. Основным положительным моментом при использовании пластика является его устойчивость к коррозии, что позволяет использовать водосливы в течение времени до 50 лет.

Монтаж водосточной системы

Основные принципы монтажа: Желоб должен опускаться при длине 3,5 м на 1 см. Вода с капельника должна попадать в центральную треть желоба. Если провести условную линию продолжения кровли, то вылет крюка должен отстоять ниже на 1 см, как показано на рисунке.

1. а. Определите места установки водосливных воронок и отступив 10–15 см установите кронштейн желоба; при установке учитывайте, что длина желоба равна 3 м. b. Затем закрепите кронштейн по углам карниза, натяните шпагат между ними. c. Зафиксируйте кронштейны желоба через каждые ~60 см, начиная от места установки воронки. d. В ассортименте водосточной системы ТехноНИКОЛЬ существует 3 способа крепления: к лобовой доске; к стропильным ногам через удлинитель кронштейна прямой (применяется на этапе монтажа кровли); поворотный способ крепления — применяется через удлинитель кронштейна, если монтаж вашей кровли закончен.

2. Вставьте желоб внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри–наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защелкивания с фиксирующим элементом воронки.	3. Установите желоб в заглушку до защелкивания с фиксирующим элементом заглушки.
4. Установите водосточные желоба в кронштейны согласно рисунку до защелкивания с фиксирующим элементом кронштейна.	5. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с соединителем желоба необходимо производить в направлении «изнутри–наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защелкивания с фиксирующим элементом желоба.
6. Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. На каждый элемент трубы длиной 3 м устанавливается не менее двух хомутов. В ассортименте водосточной системы существует еще один вид крепления -«хомут универсальный» (показан на рис. — который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.	7. Соединение водосточных труб между собой производится при помощи муфты, которая фиксируется на фасаде при помощи хомутов.
8. Установите водосточный слив на трубу и зафиксируйте его хомутом.

Преимущества

1. Малый вес
   . Система отличается высокой прочностью. Вместе с тем ее элементы имеют небольшую массу. За счет этого нагрузка на карнизную область крыши становится минимальной.
2. Стойкость к климатическим воздействиям
   . Специальная технология производства, а также качественные материалы обеспечивают полное сохранение характеристик в температурном диапазоне от -50 до +50°C. Помимо этого «Верат» отличается очень высокой стойкостью к действию УФ-лучей.
3. Универсальность
   . Использовать новое решение от «ТехноНиколь» можно как для новых, так и для уже используемых кровель. При этом крыша может иметь любую конфигурацию.
4. Легкая установка
   . Собрать и установить водосточную систему можно быстро и легко, полностью учитывая при этом геометрию здания, а также индивидуальные требования к монтажу.
5. Герметичные соединения
   . В составе Verat – элементы, отличающиеся абсолютной герметичностью и высокой надежностью. Их конструкция эффективно компенсирует расширение материала при нагреве. Соединения являются герметичными благодаря специальным соединительным элементам с защелкивающимися замками, а также резиновым уплотнителям.

Особенности монтажа

Чтобы правильно собрать пластиковый водосток Технониколь нужно придерживаться определённой последовательности исполнения операций и отдельных правил. Это определит долговечность и надёжность при её работе. Рассмотрим их:

При проектировании необходимо уделить особое внимание правильному размещению воронок
– от их расположения во много м зависит удобство монтажа и последующей очистки решёток. Ось жёлоба
совмещается с краем кровли, а внутренняя кромка обычно располагается на расстоянии от стены здания

Ось жёлоба
совмещается с краем кровли, а внутренняя кромка обычно располагается на расстоянии от стены здания.

Чаще всего водосток устанавливается на лобовую доску
, которую перед монтажом надо тщательно закрепить.

При сложной форме крыши её обвод осуществляется с использованием муфт
, имеющих разные углы развёртывания.

Основные характеристики

Водосточная система ТехноНИКОЛЬ изготовлена из ПВХ (поливинилхлорида) высокого качества. Предназначена для сбора и отвода воды, которая собирается на крыше после осадков. Форма конструкции полукруглая (D желоба — 125мм и D трубы – 88мм). Выпускается в нескольких цветах. Гарантия дается на 15 лет.

Кроме того, данную систему отличает:

• устойчивость к температурным изменениям (от –50°C до +50°C) и ультрафиолету;
• незатейливость монтажа (несложно собрать своими руками с учетом особенностей постройки);
• небольшой вес;
• универсальность (можно использовать как для нового, так и для старого строения различной формы);
• герметичность (обеспечивают уплотнители из резины и защелкивающиеся части);
• линейное расширение пластика восстанавливается.

Немного истории

Впервые о водосточной системе Технониколь, изготовленной из ПВХ, отечественные потребители узнали в 2011 году. Именно с того времени началось активное применение водостоков российского производства.

Технониколь является производственным холдингом по изготовлению гидроизоляционных материалов, который входит в пятерку лидеров Европы.

Новый продукт компании — это водосточная система технониколь, изготовленная на основе высококачественного пластика. Ее разработали в научном центре предприятия, учитывая не только международные нормы, но и требования, предпочтения потенциальных потребителей.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный

, однако, чтобы он все время работал, требуется тщательная заделка всех стыковза счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Преимущества водосточной системы Технониколь

Большое количество прекрасных характеристик обеспечили высокую популярность пластиковой водосточной системе Технониколь в среде застройщиков:

• Простота монтажа. Легко устанавливается как на новые, так и на эксплуатируемые здания с любыми конструк тивными особенностям.
• Герметичность. Герметичность соединений обеспечивают специальные резиновые уплотнители и защелкивающие элементы
• Легкий вес. Прочная, но легкая система не создает дополнительной нагрузки на карнизный свес.
• Комплексность. Широкий ассортимент элементов позволяет собрать оптимальную систему водостока для любого типа кровли и конструкции дома.
• Диапазон рабочих температур. Надежно работает в условиях пере- падов температур от -50 до +50 о С

Как самостоятельно собрать водосточную систему?

Хотя пластиковые системы ТехноНИКОЛЬ можно монтировать как на новые, так и на уже эксплуатируемые здания, всё же предпочтительнее производить установку конструкции до укладки кровельного покрытия. Систему устанавливают на стропильную систему либо на лобовую карнизную планку.

Чтобы рассчитать количество элементов системы, рекомендуем воспользоваться специальным калькулятором для расчета водосточной системы.

Калькулятор расчета водосточной системы (скриншот с сайта nav.tn.ru)

Для проверки данных (или самостоятельного расчета, если вы не доверяете чужому мнению) можно воспользоваться следующими ориентировочными значениями.

Число желобов равно суммарной длине карнизного свеса, деленной на длину желобов. Продольные соединения двух желобов оформляются специальными прямыми соединительными элементами – по одному на каждое, угловые – изогнутыми под 90° или 135°. Каждый глухой конец желоба требует одной торцевой заглушки.

Желоб и угол желоба 135°

Каждый скат должен иметь одну воронку; для скатов большой площади число воронок может быть увеличено. Считается, что на 50 м2 кровли должна приходиться 1 воронка. К каждой воронке обычно прикрепляется специальное колено, соединяющее ее со сливной трубой.

Воронка, соединитель желоба и торцевая заглушка желоба

Число водосточных труб: высота стены делится на длину секции трубы (ее нужно уточнить у производителя), полученный результат умножается на число воронок. Для каждого соединения секций потребуется 1 соединительная муфта. На нижнюю часть каждой трубы устанавливается 1 водосточный слив, направляющий поток воды в нужную сторону.

Труба, соединительная муфта трубы и колено

Для обхода архитектурных элементов здания и изменения направления стока по трубе используется колено 135°. Для изменения потока воды в желобах – универсальный угол 90°/135° или регулируемый угол 90-150°. Количество этих элементов зависит от особенностей вашего дома.

Количество кронштейнов при креплении желоба к лобовой доске карниза берется из расчета, что они должны располагаться на расстоянии 0,5 – 0,6 м друг от друга. При креплении кронштейнов к стропильным ногам потребуются специальные удлинители; число кронштейнов и удлинителей равняется числу стропил.

Кронштейн желоба и хомут трубы

Число хомутов для крепления водосточной трубы определяется из расчета: 1 хомут на 1,5 м высоты стены, к результату прибавляют 1 и умножают на число воронок.

Длина защитной решетки (нужна для того, чтобы в желоба не попадал мусор) принимается равной длине желобов.
