Преимущества металлического водостока
- Долговечность. Данный параметр зависит от того, из какого металла сделан водосток. Если это просто железо, то оно может пасть жертвой коррозии и очень быстро прийти в негодность. Если это крепкий титан или медь, то такой водоотвод способен выдерживать напор осадков десятилетиями;
- Прочность. Металл, в отличие от пластика, не лопнет и не погнётся. Да и это должна быть очень большая нагрузка, чтобы металлический желоб, подобно пластиковому, мог провалиться вниз;
- Устойчив к перепадам температур. Может работать при экстремальных температурах окружающей среды, не страшны и сибирские холода;
- Стойкий к ультрафиолету. Не выцветает под палящими лучами солнца, подобно пластику.
- Дизайн. Металлическое покрытие смотрится лучше пластикового со стороны, особенно, если такой водосток дополнительно покрыт красивым разноцветным сплавом.
Способы установки водостоков
В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.
Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

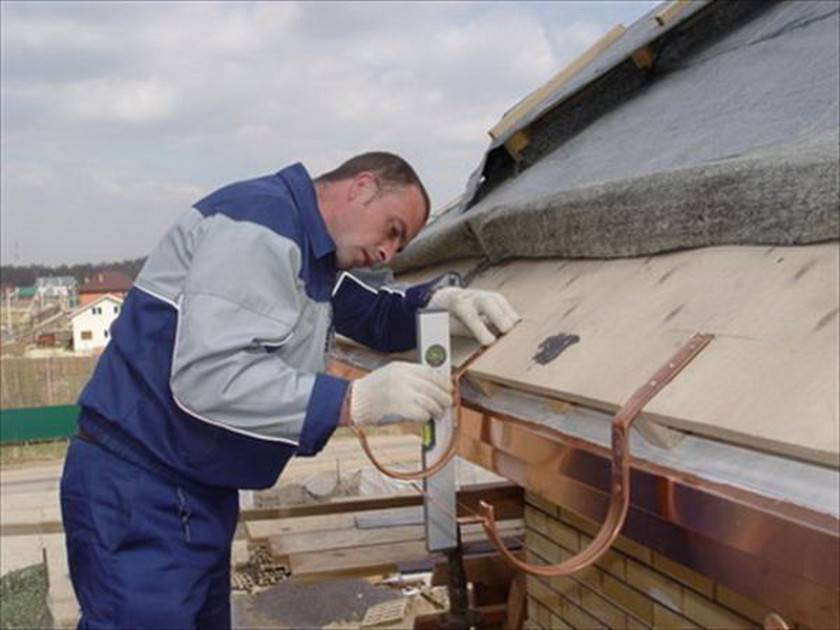

Пример крепления кронштейнов к стропильным ногам
Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:
- На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
- На нижнюю сторону первого элемента обрешётки.
- На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
- С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.
4 Как просчитать эффективность будущей системы и подобрать необходимое количество элементов?
Лучше всего воспользоваться рекомендациями производителя, однако можно подсчитать ориентировочное число элементов самостоятельно.
Чтобы определить число желобов, необходимо сумму длин всех карнизных свесов разделить на длину одного желоба
Каждый скат должен быть оборудован минимум одной воронкой, при этом следует принимать во внимание, что одна воронка обслуживает 50 м² кровли. Для каждой воронки следует предусмотреть 1 соединительную муфту (если высота до карниза более 3 метров) и 2 универсальных колена
Число водосточных труб вычисляют следующим образом: высоту стены делят на длину трубы, полученный результат умножают на число воронок.
Количество кронштейнов для крепления к лобовой доске высчитывают исходя из расчета, что они должны располагаться на расстоянии 500-600 мм друг от друга. При креплении кронштейнов к стропильным ногам с помощью удлинителей, число кронштейнов и собственно удлинителей должно быть равно количеству стропил.
Число хомутов для крепления водосточной трубы к фасаду определяют из расчета: 1 хомут на 1,5 м высоты стены, к результату прибавляют 1 и умножают на число воронок.
Недостатки металлических водостоков
- Сложны в установке и обслуживании. Может потребоваться помощь специалистов при ремонте. Металлические комплектующие стыкуются намного хуже пластиковых аналогов;
- Больший, чем у пластика, вес. А значит, и большая нагрузка на кровлю и кронштейны;
- Несовершенная звукоизоляция. Металлическая поверхность, во время сильного ливня, града или ветра, способна издавать звуки, подобные барабанной дроби. Ночью во время такой погоды, с металлическим водостоком, можно и не заснуть;
- Большая стоимость. Особенно это касается водостоков из меди, цена на которую продолжает неуклонно расти;
- Некоторые металлы подвержены коррозии, например, железо. Даже оцинковка может не спасти, если на водосток из стали начнёт капать битум от нагретой кровли. Это может привести к быстрому ржавлению материала.
Основные ошибки установки водостоков на крыше
Монтаж водосточной трубы – дело непростое. По неопытности можно допустить 3 ошибки, которые приведут к полной неработоспособности отлива.
Неправильный уклон желобов
Многие не понимают, как вода может неправильно отходить – она же текучая. На деле проблема встречается весьма часто.
- Если уклон будет больше, то конец отлива будет слишком далеко отходить от края крыши. А это уже приведет к тому, что вода не будет попадать на него.
- Если наоборот, то появятся застойные участки, которые уже отходить не будут. Здесь хочется предупредить, что это часто происходит и по причине неровной линии отхода. И остановка воды – это не самое страшное. Нередко происходит заболачивание, нарост мха, скопление пыли и грязи. Такой засор придется еще и счищать.
Недостаточная прочность
Многие экономят на хомутах, а делать так не стоит. Навесная конструкция – вещь непрочная и для пластиковых труб желательно ставить фиксатор через каждые полметра. Металлические попрочнее, поэтому для них допускается 60 сантиметров.
Неправильное соединение муфтами
Если установка отливов на крышу производится своими руками, нужно много внимания уделить муфтовым соединениям, так как они самые слабые. В них нередко появляются протечки, которые делают всю систему бесполезной.
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.
Греющий кабель внутри желоба водосточной системы Источник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.
Греющий кабель на свесе крыши Источник tiu.ru
Подготовка к монтажу
Установка водостоков на крыше своими руками должна проводится неспешно, с тщательным планированием. В первую очередь нужно провести подготовку к монтажу. Нужно собрать все инструменты и материалы. Водостоки для крыши пластиковые и металлические крепятся одинаково, поэтому набор не изменяется в зависимости от материала.
Для монтажа потребуется:
- Маркер (желательно, нитриловый);
- Рулетка или длинная линейка;
- Угольная линейка для измерения прямых углов;
- Дрель (так как работать приходится на крыше, лучше взять аккумуляторный шуруповерт, потому что он не требует проводов и значительно легче);
- Ножовка по металлу;
- Длинная веревка;
- Лестница.
Техническое обслуживание системы водостока
Как и любая другая относительно сложная система, состоящая из множества соединительных и крепежных частей, а также систематически подвергающейся механической нагрузке, система водостока нуждается в периодическом техническом обслуживании. Даже при полном соблюдении технологии монтажа, любая водосточная система нуждается в периодической очистке от различного мусора – листьев, пыли, веток и т.д. Не уделяя достаточного внимания этому вопросу, водосток может быстро выйти из строя, и, следовательно, потребуется срочный ремонт.
Перечислим другие основные причины ремонта водостока:
Коррозия железных труб, трещины на пластиковых трубах
Появления протечек в местах стыков
Ослабление крепежей, вибрация от ветра и осадков
Затруднение слива дождевой воды из-за неправильного угла желобов
Если вы заметили существенные трещины и серьёзную коррозию труб, необходимо их полностью заменить. Какой-либо ремонт в данной ситуации не уместен. Если вы зафиксировали ослабление крепёжных элементов, необходимо их крепко затянуть, либо произвести замену всего крепежа. Очистку водосточных труб обычно осуществляют методом промывки водой из шланга под большим давлением. Крупный мусор можно убрать, воспользовавшись длинным шестом с круглой щёткой (ёршиком) на конце. Очистка желобов производится вручную
В данном случае стоит соблюдать повышенную осторожность, так как работы осуществляются на высоте. Для защиты от попадания различного мусора, на желоба и воронки рекомендуется монтировать специальные сетки из металла или пластика.
Места протечек на железных трубах можно закрыть специальными заплатками из металлизированной ленты. До установки заплаты поверхность необходимо зачистить и обезжирить. После чего на силиконовую мастику накладывают металлизированную ленту с соблюдением всех технологий. В случае пластиковых труб можно использовать герметик и различные резиновые прокладки.
В заключении хотели бы сказать, что грамотная и своевременная установка водосточной системы обезопасит ваш дом от преждевременного старения и обветшания. Соблюдение сроков профилактических и ремонтных мероприятий значительно увеличит срок службы водосточной конструкции, а, следовательно, и безопасность дома!
Технология установки на крышу
Технологическая сторона монтажа системы водостока состоит из нескольких этапов. Производители водосточных систем побеспокоились о том, чтобы максимально упростить монтаж системы, делая его быстрым и удобным. Однако, выполнение такой работы нуждается в определенном опыте и знаниях.

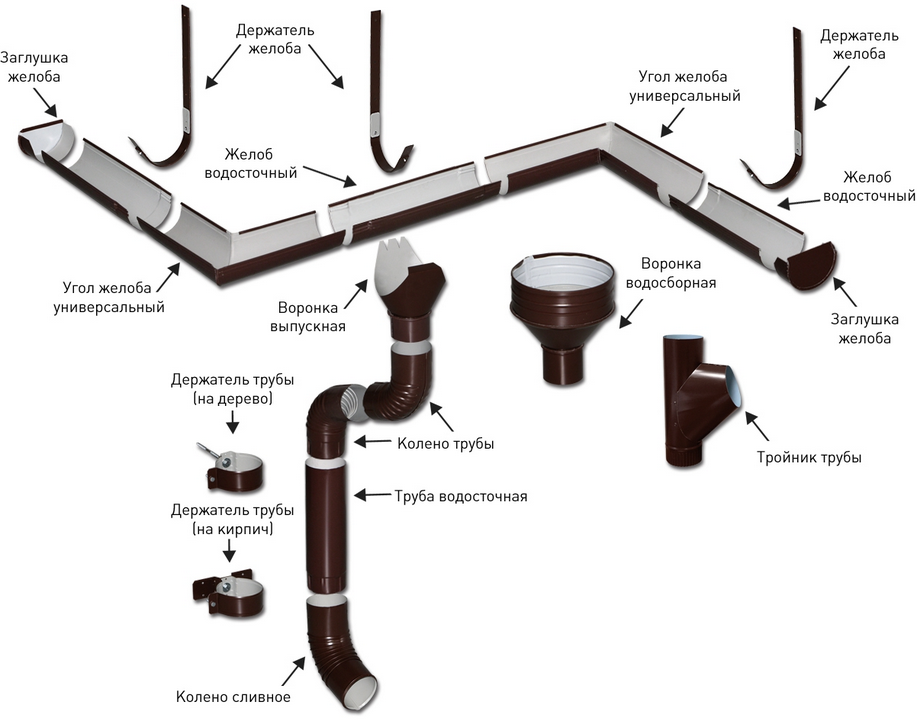

Основные конструктивные элементы водостока фирмы технониколь
1. Первый этап – произведите осмотр и обмер здания, чтобы выявить точки установки воронок и определить общую протяженность системы, количество и длину водосточных труб и желобов.
2. При условии, что воронки в системе – несущий элемент конструкции, монтаж пластикового водостока начинают закреплением этих элементов. В другом случае, сначала производят фиксацию кронштейнов для поддержки желобов на лобовой доске. Современные кронштейны – регулируемые детали, облегчающие создать уклон желоба для естественного стока воды, который составляет обычно 3-5%.
3. Производители рекомендуют оставлять между кронштейнами расстояние в 500-600 мм. В связи с этим необходимо проверить, все ли кронштейны соприкасаются с желобом для равномерного распределения нагрузки.
4. Укладка желоба начинается от приемной воронки, элементы скрепляют клеем или специальными муфтами. Муфтовые крепления разъемные, это значительно увеличивает ремонтоспособность системы. Учитывают при монтаже и то, что у желоба имеется усадка по длине, которая зависит от температуры окружающей среды, для этого предусматривается его продольная компенсация.
5. Установив желоба, производят монтаж водосточных труб. Водосточные трубы крепятся к стене специальными хомутами.
6. Защищают желоба от опавших листьев и другого мусора укладыванием специальной сетки, которая свернута в трубочки и скреплена пластиковыми клипсами
Элементы любого водостока
Точность следования технологии монтажа, позволяет устанавливать систему водостока быстро и качественно. Такая система прослужит длительное время, сохранив привлекательность внешнего вида и функциональность.
Классификация водостоков по материалу изготовления будет следующей:
Пластиковые. Считаются наиболее бюджетным вариантом, подходящим в основном для климатических зон с отсутствием резко отрицательных температур. Из плюсов материала можно отметить его относительную прочность, легкость и простоту монтажа. Минусы – слабая устойчивость к резким перепадам температур. В результате пластиковый водосток может дать трещину или даже серьёзно деформироваться.
Сталь с оцинковкой. Несмотря на свои изначально сильные антикоррозийные свойства, может начать ржаветь. И конструкцию придется очищать или полностью демонтировать. Еще одним отрицательным моментом является обязательно привлечение специалистов для изготовления деталей конструкции, а также её монтажа.
Сталь с покрытием из полимера. На сегодняшний день самое надёжное и востребованное решение на рынке. Дополнительный фактор к приобретению именно данного варианта является возможность изготовления конструкции практически в любом цветовом решении. Это позволит осуществить монтаж системы водостока, не нарушая общей «концепции» любого загородного дома или здания.
Монтаж на кровлю и основные правила
Чтобы корректно смонтировать водосточную систему, нужно соблюдать некоторые правила, которые помогут добиться необходимого результата.
При проектировании водосточной системы, необходимо уделять тщательное внимание соответствию размещения воронок относительно положения решеток дождевой канализации;
Центр водосточного желоба необходимо совмещать с краем кровли, внутреннюю поверхность расположить на расстоянии 50-80 мм от стены, что обеспечивает качественный отвод воды, собираемой на крыше, и не позволит плесени образоваться на фасаде.
Перед тем, как установить водосток, закрепите лобовую доску.
Повторяя обвод крыши сложной геометрии, используйте муфты различных углов развертки.
Конструкция
Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:
Конструкция внешней системы водостока крыши
- Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
- Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
- Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
- Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.
Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.
Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
- Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Правила установки внешнего и внутреннего жёлоба
Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:
- Внешний жёлоб устанавливается с уклоном в 1%.
- Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.
Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.
Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода
Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.
Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте
Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку
Сам процесс происходит в несколько этапов:
- На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
- Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
- Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.
- Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.
- Уложить жёлоб с карнизного свеса в направлении сверху вниз.
- Закрепить, используя металлические скобы.
Способы крепления желобов
Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.
Способы крепления кронштейнов:
- Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
- Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.
- Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.
Качество, гарантия и цена
Важно учесть, что не все водосточные системы одинаковы по качеству. Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены
Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня
Как и в любом другом случае, экономия на водосточной системе может повлечь за собой необходимость ее замены. Что, почти всегда, дороже, чем сразу купить водосток хорошего уровня.
Одним из важных параметров при выборе – является письменная гарантия на водосток.
Если, по каким-то причинам, производитель отказывается вам ее предоставить – стоить задуматься.
На качественные водосточные системы письменная гарантия имеет внушительные сроки — 25-30 лет
Вопрос цены сейчас немаловажен. Конечно, на различные системы – разные цены.
Из чего состоит водосточная система
Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:
- горизонтальной, основным элементов которой выступают желоба;
- вертикальной, где основной элемент – трубы.
Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.
Кроме этих трех изделий в конструкцию водостока также входят:
- Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
- Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
- Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
- Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.
- Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
- Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
- Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
- Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.
Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:
- из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
- из меди;
- из алюминиевого сплава;
- полимера, обычно из ПВХ.
Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.
Расчет водосточной системы
Правильный расчет водосточной системы исключит проблемы с протеканием крыши и переливом водостока.Расчет комплектующих для монтажа:
- Метраж желобов равен метражу длины всех скатов крыши, с которых и будет стекать вода.
- Количество воронок нужно считать с учетом того, что они устанавливаются через каждые 10 м.
- Диаметр желобов и труб зависит от уклона и площади ската:
Площадь крыши (м2) кровли Диаметр желоба (мм) Диаметр трубы (мм) до 100 70-115 50-70 100 115-130 75-100 более 100 140-200 90-160 - Высота водосточной трубы — расстояние от свеса кровли до земли. Количество труб должно соответствовать количеству воронок.
- Угловые соединители рассчитываются исходя из количества углов и поворотов крыши (внутренних и внешних).
- Количество кронштейнов рассчитывается по длине ската: минимум один кронштейн на метр ската.
- Для труб кронштейны с хомутами лучше заказывать на каждые 70-100 см трубы.
Теперь вы знаете, как посчитать водосточную систему на крышу, чтобы она выдержала все нагрузки без лишних крепежей и элементов. Правильно подобранная длина конструкции, минимизирует количество отходов.
