Что из себя представляет водопроводная колонка и как она устроена

Виды газовых колонок

В настоящее время в продаже находится большое количество моделей, однако при этом все оборудование подобного вида разделяется на два типа:

1. Проточные – в устройстве отсутствует емкость для накопления воды, его горелка небольшого размера. Благодаря компактным габаритам это лучшие газовые колонки для городских квартир.

Накопительные – есть бак для воды, и размер прибора напрямую связан с его объемом. Изоляция устройства сохраняет нужную температуру длительное время. Подходит колонка для одновременного использования в нескольких точках. Большие размеры нуждаются в надежном креплении.

Требования

Что из себя представляет купель и как ее выбрать? Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

• размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
• для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
• значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
• расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
• если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

С этим читают

Внешние элементы колонки

Снаружи газовая колонка состоит из следующих узлов:

• Стальной кожух – закрывает переднюю и боковые части колонки. Для визуального контроля горения на передней панели кожуха установлено смотровое окошко. Ниже окна расположены рукоятки регулировки газа и воды. Температуру выходящей жидкости отображает ЖК дисплей.
• На передней панели обычно располагаются элементы управления.
• Сверху находится патрубок дымохода.
• Снизу из-под кожуха выступают патрубки. К одному из них подключают трубопровод ХВС для подачи холодной воды в колонку. Другой – патрубок для отвода нагретой воды. К нему подключают трубопровод ГВС. Третий патрубок служит для подвода газа. Сверху из-под кожуха выступает патрубок для подсоединения дымохода.

Задняя стенка служит основой прибора, так как на нее закреплены все рабочие узлы и кожух. Деталь изготовлена из оцинкованной стали. На задней стенке имеются крепежные отверстия для фиксации колонки к стенке кронштейнами.

Виды водоразборных колонок

Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.

В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.

В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная  так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду,  на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь.  Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов

  Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления можно посмотреть тут

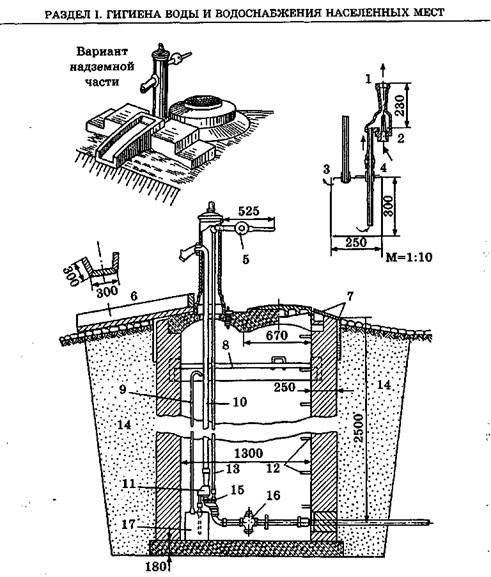

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка. Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

• В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
• Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
• Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
• Возвышенное место установки лучше, чем в низине.
• Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
• Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Недостатки водоразборных колонок

Несмотря на очевидную необходимость использования при плохой подаче воды это оборудование имеет и недостатки:

• в водопроводной сети должно быть достаточно высокое давление, иначе производительность колонки заметно снижается, в частности, при черпании воды с централизованной сети;
• замерзание воды зимой, особенно при низком давлении;
• нередко в устройство попадает грунтовая и дождевая вода, если соответствующий клапан, призванный ограничивать попадание сторонней жидкости, поврежден или сдвинут (в ряде случаев пользователи воды, устраивающие водопровод своими руками , даже не знают об этом, но вода в быту уже поступает с примесями).

Основные функции, возложенные на колонку: забор и подача воды. Поэтому оборудование для установки колонки лучше выбирать качественным, к тому же, это позволит увеличить шансы сохранения прокладки в целостности для забора исключительно очищенной воды с водопровода.

Используются водоразборные колонки не только в населенных пунктах, но и на строительных участках, в пригородных промышленных учреждениях.

Как выбрать наиболее подходящую модель

Газовый водонагреватель для квартиры или газифицированного дома может не иметь функции переключения на сжиженный газ. Главное, чтобы система безопасности была на высшем уровне.

Для дачи идеальным вариантом станут проточные модели на баллонном газе, поскольку расход горячей води сводится к минимуму.

Система безопасности должна включать хотя бы самые главные пункты, к примеру, датчики наличия пламени, датчики от перегрева и обратной тяги дымохода.

Система розжига не играет особо важной роли. Все зависит от ваших предпочтений и пожеланий

Это же касается размера, цвета и остальных внешних параметров. Реклама от спонсоров: // // //

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Если нет поливного крана, а плату за полив берут-это законно?

Если нет поливного крана, а плату за полив берут-это законно?

Если выводных кранов то действия управляющей компании неправомерны. Обратитесь с жалобой в жилищную инспекцию. Удачи вам.

Если нет поливного крана, а плату за полив берут — это, безусловно, незаконно.

Кроме того, обязательно требуйте возврата переплаты (либо распределения данной суммы на иные платежи).

Это незаконно. Обратитесь с письменной жалобой в ук и требуйте возврата денег или можно это сделать через. Вынесете этот вопрос на общем собрание жильцов.

это незаконно и такие действия можно обжаловать обратившись в жилищную инспекцию. С уважением и готовностью помочь, СТАНИСЛАВ ПИЧУЕВ.

Рейтинг газовых колонок

Горячая вода в кране – важная составляющая комфортной жизни. При отсутствии центрального водоснабжения или частом отключении справиться с ситуацией поможет хорошая газовая колонка. Предлагаем познакомиться с рейтингом моделей, в которых присутствует отличное соотношение цен и качества:

1. Timberk WHE 3.5 XTR H1 – бюджетный вариант.

SUPERLUX DGI 10L – имеет два режима летний и зимний.

Oasis 20 кВт белый – миниатюрный вариант недорогой газовой колонки. Благодаря батарейкам можно провести розжиг даже при отсутствии электроэнергии.

GWH 265 ERN Nano Plus – газовая колонка Электролюкс имеет теплообменник из бескислородной меди.

Neva 4511 – для контроля пламени используется ионизационный датчик.

Gorenje GWH 10 NNBW – электропитание от батареек.

Bosch W 10 KB – теплообменник защищен от перегрева температурным сенсором.

Bosch WR 10-2P – газовая автоматическая колонка укомплектована стальной горелкой и медным теплообменником.

Ariston Fast Evo 11B – отсутствует возможность перегрева прибора.

Ariston Gi7S 11L FFI – имеет непревзойденный внешний вид. Модель премиального класса.

Принцип действия и разновидности

Под газовой колонкой понимают устройство для нагрева воды, в котором повышение температуры последней происходит за счет горения внутри устройства газа. В современных колонках такое горение происходит внутри закрытого кожуха. Розжиг приспособления осуществляется нажатием на кнопку с помощью пьезоэлемента. В большинстве агрегатов присутствует предохранитель, работающий на базе термодатчика, который перекрывает доступ горючего в случае достижения определенной температуры (как правило, это 80 – 90 градусов Цельсия, то есть температура, близкая к кипению воды). Это препятствует выходу оборудования из строя и возникновению чрезвычайных ситуаций.

Все водонагреватели делятся на две больших группы.

Это самый распространенный тип. Сквозь него проходит труба, через которую протекает вода, нагревающаяся в это время за счет горения газа. Иными словами, при нагреве ток воды не останавливается.

В отличие от проточных, бойлерные газоводонагреватели имеют специальный бак для воды. Его заполняют, а затем включают нагрев.

Мнение эксперта Кузнецов Василий Степанович

Каждый тип водонагревателей имеет свои достоинства и недостатки. Основное преимущество проточных – способность бесперебойной подачи воды. В качестве их недостатка выступает высокий уровень расхода газа. Кроме того, проточные колонки неспособны работать при слабом напоре в водопроводной системе, который – не редкость для дачи, так как напор падает из-за активного полива огородов.

Бойлерные газоводонагреватели куда более экономичны, однако при их использовании нужно точно рассчитывать расход воды. В противном случае нагретое содержимое бака быстро закончится, а на его место придет холодная вода, которая не успеет быстро нагреться. В такой ситуации, если дачник будет принимать душ, он попросту попадет под холодные струи.

Бойлерная колонка подойдет также тем, у кого на даче часто бывают перебои с водоснабжением, что не редкость для сельской местности. Ведь в нее можно набрать воды заранее.

Внутренние элементы колонки

Под кожухом спрятаны рабочие узлы газовой колонки:

• Патрубок подвода трубопровода ХВС соединен с водяным блоком. На этом узле установлен механизм с рукояткой для регулировки напора жидкости. Водяной блок имеет пробку с предохранительным клапаном. Узел используют для слива воды в случае ремонта или стравливания избыточного давления.
• Рядом с водяным блоком размещен газовый узел. В совокупности они образуют единую систему. Газовый блок оснащен регулировочным штоком с рукояткой, проворачиванием которой добиваются оптимальной температуры воды на выходе из крана. Патрубок подключения газопровода соединен с блоком через электромагнитный клапан. В случае отсутствия тяги, погасания пламени горелки и других аварийных ситуациях запорный узел перекрывает подачу газа. В штатной ситуации клапан просто отсекает газ при выключении колонки.
• Газовый блок соединен патрубком с коллектором. С задней его части установлены сопла, подающие газ на горелку. Спереди к коллектору подсоединена свеча розжига, подающая искру на запальник. Рядом установлен датчик пламени горелки, расположенной в камере сгорания.
• Над коллектором расположен медный теплообменник. Он состоит из изогнутой трубы с ребрами. Узел забирает тепло сгорающего газа и отдает его воде. Холодная вода подается на теплообменник через водяной узел. Выход нагревательного узла соединен с патрубком отвода горячей жидкости. Здесь же установлены датчики защиты от перегрева и контроля температуры. Один из них является термометром, отправляющим показания на ЖК дисплей.
• Между камерой сгорания и дымоходным патрубком располагается отводящая система продуктов горения. По сути – это еще одна камера с перегородками. Перемычки образуют каналы, направляющие продукты горения в дымоход. Внутри камеры стоит датчик контроля тяги в дымоходе. По электроцепи он связан с датчиком, контролирующим перегрев.
• Снизу корпуса водонагревателя расположено два блока. Один из них предназначен для установки батареек. Второй – это блок управления. От электронного управляющего модуля провода подсоединены ко всем датчикам газовой колонки.

Внешнее и внутреннее устройство приборов разных марок схоже. Отличаться может исполнение узлов и наличие дополнительных функций.

Функционал и конструкционные разновидности водонапорных башен

      В соответствии с упомянутым ранее главным законом гидростатики жидкость заполняет все сообщающиеся сосуды в системе, занимая при этом одинаковый уровень (высоту). Соответственно, объекты, объединенные с водонапорной вышкой одним трубопроводом, считаются теми самыми сосудами. Чтобы в трубах поддерживалось необходимое давление, нужно обеспечить разницу высот этих сосудов. Правильное расположение ёмкости с водой предполагает высоту большую, чем у самой верхней точки расположения потребителя (последний этаж самого высокого дома).

      Соответственно, перед конструкторами стояла задача – установить резервуар башни на высоте, достаточной для эффективного функционирования системы водоснабжения. Расхождение во мнениях привело к тому, что сегодня известно множество инженерно-технических вариаций водонапорных башен.

В числе наиболее распространенных:

1. Кирпичная кладка (устаревший способ возведения). В этом случае элементы башни выкладываются из кирпича.

2. Железобетонная. Использование ЖБИ позволяло создать качественные сооружения, традиционные для СССР, что могли содержать в резервуарах до 150 кубов воды.

3. На гиперболоидных опорах. Этот вид инженерных опор изобрёл русский специалист В.Г. Шухов. С конструкторской точки зрения сооружения данного типа сверхнадежны, а с дизайнерской – оригинальны (имеют определенную художественную ценность). Сам архитектор реализовал примерно 200 проектов данного типа. Сегодня метод все также актуален при возведении самых высоких построек.

4. На рамном каркасе из стали. Наиболее простые с точки зрения реализации проекты. При разработке таких сооружений могут быть выбраны любые конструкционные формы каркаса. Также возможно создание разборных опор.

5. Стальной бак переменного сечения. Два цилиндрических резервуара соединяются между собой, располагаясь на одной оси. Такую водонапорную башню называют еще башней Рожновского. Узкая труба играет роль опоры. В таком виде башня напоминает своей формой гранату старого образца (с ручкой). Подобные конструкции быстро изготавливаются и монтируются. Единственной проблемой является сложность транспортировки крупногабаритных элементов.

6. Различные индивидуальные резервуары. Речь идёт о проектах, разработанных и реализованных любым другим способом, вплоть до частных конструкций (резервуар для одного дома), но обязательно соответствующего нормативно-техническим требованиям, выдвигаемым относительно водонапорных башен.

Бабушка с коромыслом

Еще одна уличная колонка, которая пока работает бесплатно, находится в Краснодаре на перекрестке улиц Братьев Игнатовых и Горького. Там нередко можно встретить людей с канистрами и пятилитровыми бутылями. Приезжают и на машинах, загружают тарой с водой багажники и даже салоны. Местные не против – «на всех хватит».

«Наша семья живет здесь давно, уже несколько поколений сменились, – рассказывает

жительница улицы Горького Инна Куликова

. – Еще наша бабушка в послевоенное время с коромыслом ходила к этой колонке за водой. Мы и сами пользовались до 2009 года. Потом нас подсоединили к водопроводу, теперь без надобности. А что интересно – столько лет прошло, а вода чистая течёт, мягкая, вкусная, из скважины, видимо. Раньше, кстати, буквально в квартале еще одна такая же колонка стояла, а потом ее убрали. Время идёт, всё меньше людей вынуждены ходить за водой на улицу. Разве это плохо?».

«Любое нововведение всегда вызывает в обществе возмущение, – говорит социальный психолог Дмитрий Арамян. – Здесь играют роль несколько факторов. Первый – боязнь личного ущерба в результате перемен. Второй – неправильное понимание готовящихся перемен и их последствий, что обычно является следствием недостатка доверия между «простым народом» и структурой

И здесь важно правильно объяснить, рассказать людям, для чего это именно делается»

На начало июня общая сумма задолженности за услуги водоснабжения и водоотведения перед предприятием «Росводоканал Краснодар» составила свыше 770 млн рублей. Из них 540 млн рублей – это долги УК, ТСЖ и физических лиц, 232 млн рублей – неоплаченные обязательства юридических лиц.

Как сделать незамерзающий водоразбор во дворе

1. Два шаровые крана – один есть в теплой зоне, а второй вынесен на улицу. Как правило, труба в стене сделана из полипропилена, чтобы не было мостика холода. Прокладывание выполняется с малым уклоном на улицу, и до запуска водоразбора уличный кран нужно запереть, а внутридомовой откроется. После можно применять воду по назначению, а когда вода не нужна будет, то кран запирают, уличный открывают, чтобы слить остаток воды. Конечно, в нем может задерживаться вода, и в таком случае эту схему получится усовершенствовать и поставить кран с американкой. После применения открутите арматуру и отнести в теплое помещение. Если не жалко 40 Вт/ч, то можно сочетать конструкцию с нагревательным кабелем в тепловой изоляции.
2. Удлинение штока – схема в полной мере повторяет первую конструкцию, шток вынесен на улице. Его удлиняют посредством 0.8 см шпильки, но есть совсем колхозные варианты, когда удлинение сделано из ППР трубы – вырезаны углубления с трубного торца, которые подогнаны заподлицо с крановой рукояткой.
3. Электромагнитный клапан – есть схожесть со схемой №2, но в роли запорного элемента использован электромагнитный клапан. Это устройство, которое дистанционного перекрывает потолок, и для этого укладывают кабель до блока управления, который размещен на улице.

Главное правило при создании водопровода зимой – обеспечивайте уклон в сторону улицы, чтобы вода стекла со всех системных элементов после использования!

На какие элементы нужно обратить внимание?

При выборе колонки стоит отдавать предпочтение моделям с медным теплообменником. Он может быть покрыт припоем, но не должен быть выполнен их из тонкой жести. Чаще всего жестяными теплообменниками обладают модели Китайских производителей. Срок службы таких колонок не превышает трех лет.

Независимо от способа воспламенения, газовая колонка автоматического типа начинает работать, когда вода проходит по водяному блоку. Если возникают проблемы с подачей искры, то причину, в первую очередь, нужно искать в блоке (+)

Низкая стоимость достигается благодаря дешевому качеству металла, который со временем прогорает. Это приводит к необходимости покупки новой газовой колонки.

Еще одной важной характеристикой теплообменника является внутренний диаметр трубок. Чем шире трубка тем реже необходимо чистить теплообменник от накипи и мелкого мусора из старых водопроводных труб

Так выглядит некачественный теплообменник, который устанавливается на дешевых моделях проточных водонагревателей. Внутри видно, что металл выполнен не из меди и представляет собой сплав неизвестного происхождения

Также важной деталью является водяной блок колонки. Этот элемент должен быть выполнен из металла

Существуют модели, выполненные из пластмассы.

Так выглядит качественный теплообменник, который прослужит более пяти лет. Визуально видно, что он изготовлен из меди и имеет достаточную толщину. Некоторые производители покрывают этот элемент припоем или другим покрытием

Так как внутри блока содержаться мембрана и сетчатый фильтр, которые необходимо менять, то частое откручивание портит пластмассовую резьбу и приводит к необходимости полной замены водяного блока.

Эксплуатация и обслуживание

Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:

• в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
• нажимают на рычаг;
• вода заполняет собой весь объем корпуса колонки;
• рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
• надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.

Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.

Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.

Устройство агрегата

Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.

Устройство аппарата снаружи

Схема газовой колонки приведена на рисунке ниже.

Схема газовой колонки

Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.

В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).

Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.

Внутреннее устройство агрегата

Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.

Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.

В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.

Устройство колонки изнутри

Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).

Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).

Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.

Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).

Вам может быть интересно: как отремонтировать газовую колонку.
