Для чего предназначен водопроводный тройник

Принципы выбора

При покупке фитинга для подключения бытовых приборов, запорной арматуры или дополнительных ответвлений к общему трубопроводу нужно:

• проверить наличие уплотнительного кольца в комплекте;
• сравнить сечение трубок, чтобы фитинг точно к ним подходил;
• материал соединительной детали должен совпадать со соединяемыми элементами;
• купить заглушку, если ее нет в комплекте, если соединение не будет использоваться.

Нужно заранее определить под каким углом будет изготавливаться ответвление, чтобы выбрать фитинг нужной конфигурации.

Преимущества и недостатки

Преимущества тройников из ПВХ:

• низкая цена;
• простота установки;
• универсальность — можно подключать бытовые приборы, дополнительные трубки, запорную арматуру, регулирующие поток механизмы.

Недостатки:

1. Низкая устойчивость к перепадам температур.
2. Недостаточная устойчивость к гидроударам, давлению. Поэтому такие фитинги не подходят для установки на трубопроводах, работающих с высоким давлением.

При нагревании поливинилхлорид выделяет вредные вещества, из-за чего его нельзя использовать для сборки систем подачи питьевой воды. Фитингами из ПВХ нельзя соединять детали из разных материалов.

Производители и цены

Производители фитингов из ПВХ:

• «Хемкор»;
• «Эра»;
• «НАСХОРН»;
• Rehau;
• Ostendorf;
• FIP SPA;
• Coraplax.

Средняя цена — 150 рублей. Она зависит от диаметра, размеров, угла. Цена на фитинги с самым большим сечением достигают 1000 рублей.

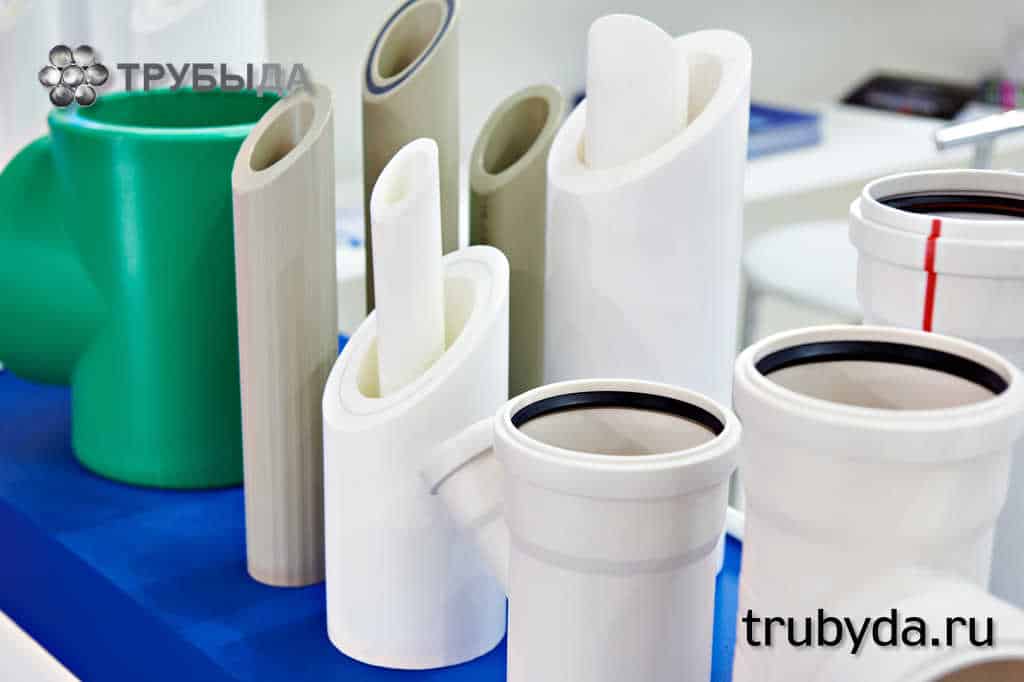

Фитинги из ПВХ

Выбор метода стыковки

Соединение труб из металлопластика, как, но, и других разновидностей полимерных деталей, производится посредством фитингов. От того, какую их разновидность вы купили, зависит метод сборки.

Рассмотрим любой из них более детально.

Метод 1. Компрессионные соединения

В этом случае соединения для металлопластиковых труб производятся посредством обжимных фитингов, изготавливаемых из бронзы. Другое их наименование – цанговое соединение.

Преимущества данной разновидности стыковки пребывает в том, что для работы вам не пригодится покупать какие-либо дополнительные инструменты либо оборудование. Достаточно двух гаечных ключей, благодаря которым закручиваются обжимные гайки.

Фитинг складывается из трех составных частей:

• штуцера,
• разрезного кольца,
• накидной гайки.

Обратите внимание! Соединения металлопластиковых труб посредством компрессионных фитингов получаются разборными. При необходимости вы имеете возможность разобрать водопроводную систему и смонтировать заново, внеся нужные трансформации либо дополнения

Инструкция по монтажу предельно несложна:

1. От металлопластиковой детали отделяется отрезок нужной длины. Заготовка должна быть прямой на расстоянии как минимум 10 сантиметров от среза.
2. Порезка осуществляется особыми компрессионными ножницами или ножовкой по металлу. В последнем случае кромку необходимо будет зачистить от заусенцев. Не забывайте, что срез должен осуществляться строго под прямым углом, в противном случае добиться герметичной стыковки будет проблематично.
3. После этого на торец надевается гайка (ее резьба должна быть направлена в сторону среза) и уплотнительное кольцо.
4. Затем конец детали обрабатывается особым инструментом – разверткой:

• калибровочной стороной снимается внутренняя фаска (на расстояние около 1 мм),
• другой стороной развертки снимается внешняя фаска.

1. Штуцер вставляется в металлопластиковую деталь, после этого на него надевается уплотнитель и завинчивается гайка. Сперва работа производится вручную, позже — посредством гаечного ключа. Не прикладывайте больших усилий для закрепления, в противном случае возможно повредить материал.

Метод 2. Соединения посредством пресс-фитингов

Данный вариант стыковки используется для обустройства систем водопровода и теплого пола. Такие соединители для металлопластиковых труб употребляются в случаях, в то время, когда трубопровод замуровывается в цементную стенке или скрывается под стяжку на полу.

Стык получается более надежным, но сам монтаж требует от мастера определенных навыков, и наличия особого инструмента – пресс-клещей.

Работа проводится в таковой последовательности:

1. Торец верно обрезанной трубы обрабатывают посредством развертки: снимается внутренняя и внешняя фаски.
2. Калибратором проверяется внутренний диаметр детали.
3. Перед монтажом фитинга нужно убедиться, что в него установлена диэлектрическая прокладка и уплотнительные кольца.
4. На деталь надевается обжимная муфта, а вовнутрь вставляется штуцер фитинга с уплотнителями.
5. После этого муфта обжимается на трубе посредством пресс-клещей. Следите, дабы установленные насадки соответствовали диаметру детали, на которую производится монтаж фитинга.

Обратите внимание! Повторно обжимать железную муфту не рекомендуется. Нужно, дабы все оказалось с первого раза, в противном случае вероятны протечки, в следствии которых придется заново монтировать данный узел

Существуют разновидности пресс-фитингов с жестко закрепленной муфтой. В этом случае контроль глубины посадки штуцера осуществляется посредством намерено предусмотренного окна.

Метод 3. Стыковка с применением надвижных муфт

Второй и третий методы соединения металлопластиковых труб схожи, но в последнем случае кроме клещей употребляется эспандер, который увеличивает внутренний диаметр применяемой детали перед установкой в том направлении штуцера фитинга.

Соединение получается неразъемным, герметичным и весьма надежным. Употребляется для монтажа систем теплых полов, каковые предполагается заливать цементным раствором.

Работа производится так:

1. Труба обрезается, по окончании чего на нее надевается компрессионная муфта.
2. Торец металлопластиковой детали расширяется эспандером, после этого в том направлении вставляется фитинг.
3. Производится обжим муфты посредством пресса.
4. Надежное и долговечное соединение готово.

Тройники для канализационных труб

В канализационных линиях чаще используют ПВХ-тройники. Детали имеют малый вес, что упрощает их транспортировку; не подвержены ржавлению. Их подсоединяют к ваннам, унитазам, стиральным машинам. Углы поворота – 90°, 87° и 45°.

По типу ПВХ-тройники бывают:

равнопроходные;
переходные;
муфты-ревизии. Одно из отверстий такой детали закручивается крышкой. Назначение – контроль над проблемными участками, устранение засорений.

Стальной фитинг

Метод производства стальных тройников влияет на их свойства.

• Бесшовные. Конструкция без швов увеличивает стойкость к перепадам давления.
• Штампосварные. После горячей штамповки сваривают швы, отбортовывают горловину. Таким методом производят крупные трубодетали.
• Сварные. К основному телу приваривают горловину. Присоединяются к большим трубопроводам с малым давлением рабочей среды. Дешевле бесшовных.
• Точеные. Для нестандартных конструкций заготовку отделывают точением на станке. Детали имеют небольшие размеры.

Монтаж

Стальные тройники монтируют:

• резьбой. Деталь исполняют с внутренней, наружной, либо комбинированной резьбой. Чаще применяется в частных трубопроводах;
• сваркой встык;
• фланцевым соединением.

ПВХ-фитинг устанавливают:

• «холодной сваркой» ‒ специальным клеем;
• муфтовым методом с нагревателем (подходит для разноразмерных труб);
• электромуфтовой сваркой (для тонких ПВХ-тройников);
• стыковым методом (подразумевает состыковку нагретых краев арматуры);
• раструбным соединением (фитинг большего диаметра, чем трубный, оснащен уплотнительной резинкой, – в него вставляют конец трубы).

Независимо от материала, тройник и трубы проверяют на наличие механических дефектов, удаляют загрязнения. Их наличие может привести к засорам и авариям. И только потом осуществляют монтаж.

Особенности монтажа

Больших сложностей установка тройников не представляет. Используется простое раструбное соединение, когда в раструб вставляется труба. Другой распространенный вариант – клеевое соединение.

Как правило, установку этих фасонных деталей производят в процессе сборки трубопровода. Другие варианты возникают не от хорошей жизни, а по причине острой необходимости. Они влекут лишние затраты средств и времени.

Как установить тройник на канализационную ПВХ трубу

Самый простой способ – просто вставить трубу в раструб, предварительно проверив наличие уплотнителя, сделав фаску и смазав конец трубы смазкой.

Клеем промазывают с помощью кисточки внешнюю часть вставляемой трубы. Фитинг устанавливается раструбом против потока рабочей среды. Через несколько часов клей застывает. Соединение будет практически не разборным. Причина в том, что клеевой раствор химически расплавляет поверхность пластика, а застывая, образует совместно с полимером единую монолитную массу.

Здесь можно посмотреть видео о том, как правильно врезать тройник в стояк канализации

Виды фитингов

Для монтажа труб водопровода используются такие типы фитингов:

• Муфты, служат для соединения отдельных частей трубопровода.
• Уголки, используются для изменения направления прокладки труб.
• Тройники и кресты, предназначены для разветвления трубопровода.
• Сгоны, соединяют уже проложенные трубы.
• Переходники.

Основные виды элементов для соединения водопроводных труб представлены в таблице:

Тип фитинга	Назначение
Муфта, соединяющая разные диаметры труб	Устанавливаются при соединении различных участков водопровода, рукавов, шлангов, без изменения направления укладки труб. Диаметры и материал деталей соответствуют диаметрам и материалам соединяемых труб. Основной функцией элемента является обеспечение герметичного соединения ровных участков водопровода.
Муфта для одного диаметра труб
Отвод	Соединяет трубы, подходящие под прямым углом друг к другу, изменяя при этом направление их укладки. Угол отклонения может составлять 90° или 45°.
Т-образный	Для соединения друг с другом основного и вспомогательного направления труб под углом 90°, 67° и 45°.
Крестовой	Применяется для разветвления в разные стороны 4 труб. При этом одно направление основное, два других – вспомогательные. Угол может быть 90° или 45°.
Колено	Используется для поворотов в системе канализации.
Резьбовой	Для их изготовления используются сталь, латунь или ковкий чугун. Используются детали для соединения металлопластиковых и металлических труб. Устанавливаются при подключении к полипропиленовой линии отопления металлических радиаторов. Узлы с такими деталями требуют периодического осмотра: гайки, со временем, ослабевают, их необходимо своевременно подтягивать. Для диаметров соединяемых труб до 40 мм, используются резьбовые фитинги. Для больших диаметров — фланцевые соединения.
«Американка»	Это разновидность резьбовых фитингов. Состоит из разъемной муфты и накидной гайки, затягиваемой на трубе, после установки фитинга в требуемое положение, что обеспечивает прочное соединение элементов. «Американка» быстро раскручивается и позволяет без особых трудностей, демонтировать участок трубопровода.
Пресс-фитинг	Применяются такие фитинги для горячего водоснабжения и холодного, в отопительных системах, и в трубопроводах с наличием агрессивной рабочей среды. Устанавливаются на металлопластиковые и металлические трубы, с использованием гидравлического пресса для обжима. Изделия нельзя использовать для полипропиленовых труб, при установке возможна деформация последних.
Компрессионные	Устанавливаются в системах отопления, холодного и горячего водоснабжения. Имеют высокую надежность, а цену сопоставимую с ценой пресс-фитингов. Требуют проведение периодического контроля, не применяются при закрытом монтаже.

Способы монтажа и подключения

Крепление труб с помощью тройников

При монтаже фитинга все соединительные операции необходимо выполнять последовательно, чтобы обеспечить надежное крепление соединения. Пайка фитинга производится специальным паяльником, нагретым до температуры не выше +260 градусов. Операция проводится в следующем порядке:

1. Строго под прямым углом производят отрезку трубы специальными ножницами.
2. Напильником удаляют заусенцы и подчищают торец отреза трубы.
3. В зависимости от диаметра соединяемых деталей, устанавливают на нагревательную плиту насадки и производят нагрев до температуры + 260 градусов.
4. Вставляют фитинг и трубу в насадки, удерживают несколько секунд. Время удерживания зависит от диаметра фитинга и трубы.
5. Снимают элементы крепления с насадок паяльника и вставляют трубу в фитинг до упора, стараясь как бы вкручивать трубу в элемент и не допуская перекоса.
6. Удерживают в таком положении соединяемые детали до полного остывания, не допуская смещения. Шов между фитингом и трубой должен быть ровным без разрывов.

Для фиксации труб с установленными фитингами применяют хомуты или полипропиленовые клипсы. Длина между опорами крепления зависит от диаметра трубопровода и температуры жидкости, составляет от 55см. до 140 для труб канализации.

Рекомендации по установке канализационных тройников

Процесс выполнения работ по замене пришедших в негодность труб, стояков и других конструкций, а также возведению новой канализационной системы, не вызовет особых затруднений даже у неопытного мастера. Все можно выполнить быстро и просто своими руками.

Сначала необходимо демонтировать старое оборудование. Только после этого можно приступать к обустройству новой системы либо замене отдельных элементов. Для этого стоит воспользоваться рекомендациями:

Для обустройства горизонтальной разводки необходимо воспользоваться специальными косыми тройниками с углом наклона в 45 градусов. Это поможет в дальнейшем избежать вероятных засоров системы, значительно увеличить срок службы трубопровода и снизит риск возникновения непредвиденных аварийных ситуаций. Категорически не рекомендуется использовать для обустройства таких горизонтальных систем прямые тройники. Это увеличит в разы вероятность засорения системы, снизит срок службы.
Прежде чем приступить к замене фитинга, прокладки либо установке нового тройника, необходимо учесть, что нельзя ни в коем случае подрезать или удалять уплотнительные кольца. Это может привести к нарушениям герметизации и, как следствие, повышению вероятности возникновения различных аварийных ситуаций. Чтобы облегчить процесс демонтажа старых деталей и установки новых, достаточно лишь хорошенько смазать внутренние поверхности конструкций крепким мыльным раствором.
Установку специальных ревизионных муфт необходимо осуществлять на открытых участках трубопровода. Только так демонтировать заглушку будет значительно проще. Кроме того, это позволит беспрепятственно проникнуть внутрь системы и тщательно прочистить ее.
Чтобы обеспечить более надежное и герметичное соединение толстых участков трубопровода, диаметр сечения которых превышает 50 мм, необходимо использовать специальные кронштейны, фиксирующиеся на несущей поверхности конструкции.
Снизить вероятность засоров и обеспечить правильное направление потока жидкости позволит правильная установка всех конструкций

При этом очень важно, чтобы муфтно-раструбный торец тройника смотрел на начальную точку трубопровода.

Используя вышеперечисленные правила и рекомендации, можно легко и просто заменить конструкции, выполнить все работы качественно и продлить срок службы трубопровода. Канализационные фитинги являются очень важным элементом трубопровода, они обеспечивают герметичность системы.

Тройник с наружной резьбой и краном

Сегодня в каждой современной квартире стоит стиральная машина, у многих есть и машина посудомоечная. Для подключения этой техники к водопроводу необходим тройник с краном.

Тройник имеет следующие детали:

• никелированный корпус из латуни;
• шаровую задвижку;
• поворотный рычаг, чаще – пластиковый;
• уплотнительные кольца из резины или тефлона;
• шток;
• накидную гайку.

С помощью тройника с наружной резьбой можно подключить к водопроводу любой вид бытовой техники, работающей с водой.

Подсоединение происходит способом штуцерного сопряжения с помощью прижимной гайки. При установке фитинга его можно развернуть в любом удобном для пользователя положении.

Технические характеристики:

• выдерживает температуру внутренней среды от -10 °С до +95 °С;
• подходит для использования в водопроводных системах с давлением до 8 бар;
• угол поворота рукояти краника составляет 90°;
• масса – 100 г;
• сечение отверстий составляет 15 или 20 мм;
• резьбовые соединения бывают внешними или внутренними;
• срок эксплуатации – 4000 циклов.

Читайте материал по теме: Трубопроводная арматура: все, что вам нужно знать о ней

Материалы для фитингов

Все соединительные элементы для водопроводной сети классифицируются по материалам изготовления.

Они могут быть:

Фитинги медные для водоснабжения.

Фитинги из меди

Преимущества использования таких изделий:

1. При эксплуатации медных изделий температурный диапазон может составлять от (-200° C) до (+250° C).
2. От воздействия низких температур пластичность и прочность меди не снижаются, а возрастают, в отличие от других материалов.
3. Устойчивость к образованию коррозии, вредному воздействию ультрафиолета. Не подвержены разрушительным действиям многих агрессивных химических соединений.
4. Легкий монтаж медных элементов.
5. Низкий коэффициент шероховатости.
6. Экологически чистый материал.
7. Красивый внешний вид позволяет не маскировать фитинги, а выбирать открытую прокладку, сделав их элементами дизайна.

К недостаткам можно отнести:

1. Высокую стоимость.
2. Несовместимость с другими видами металлов, например: при соединении со стальными трубами происходит электролитическая реакция, что приводит к коррозии металла.

Пластиковые.

Схема монтажа пластикового водопровода

Использование пластиковых изделий – оптимальный вариант для водопроводной системы, особенно если фитинги компрессионные.

Их преимущества:

1. Легкий монтаж.
2. Относительно небольшая цена.
3. Не образуется коррозия. Реагируют лишь на щелочь и прочие агрессивные химические реагенты.
4. Выпускаются самых разных вариантов и модификаций, включая компрессионные фитинги, которые позволяют выполнять соединение в узлах под углом.
5. Использовать можно пластиковые фитинги для питьевого водоснабжения, отопления, отвода воды.

Недостатки деталей:

1. Неустойчивость к ультрафиолетовым лучам.
2. Низкая прочность к механическим воздействиям.
3. Не всегда возможен отвод сточных вод, особенно при расположении канализации в холодном климате.

Из поливинилхлорида – ПВХ.

Поливинилхлоридные фитинги

Полиэтиленовые – ПНД.

Фитинги из полиэтилена

Полипропиленовые – PPR.

Полипропиленовые аксессуары

Использование фитингов из поливинилхлорида, полиэтилена и полипропилена — очень практичное решение, в котором разумное соотношение качества и цены, по сравнению с изделиями, изготовленных из других материалов.

Отличаются длительным сроком эксплуатации и экологической безопасностью. Выдерживают высокие температуры и большие перепады давления внутри системы.

Латунные.

Латунные изделия

Используются чаще всего домашними мастерами при сборке своими руками самых разных трубопроводов. Ассортимент таких изделий превосходит наборы фитингов из любых других материалов.

Чугунные – тройники, повороты, отводы.

Чугунные фитинги

Применяются такие изделия достаточно редко, но относительная дешевизна удерживает их на рынке деталей для трубопроводов. Это твердые, но достаточно хрупкие детали, боятся сильных ударных нагрузок, особенно в системах с наличием гидроударов — резких скачков давления в трубопроводах с наличием в них жидкости.

Стальные.

Стальные элементы для трубопроводов

Их ассортимент аналогичен чугунным деталям, но чаще изделия выполняются без резьбы, под сварку, включая для трубопроводов, изготовленных из нержавеющей стали.

Разновидности конструкций

Виды фитингов

Фитинги отличаются по целевому назначению, конструктивным особенностям и материалу изготовления. По назначению эти детали делятся на следующие типы:

• Углы или отводы. Позволяют выполнить внутреннюю разводку трубопроводной магистрали в зависимости от конфигурации помещения. Выпускаются на углы 45, 90 или 120 градусов.
• Тройники. Используются для ответвления потребителей и подключения нескольких пользователей к одной линии.
• Крестовины. Имеют четыре отвода под прямыми углами. Позволяют соединить несколько линий в одной точке.
• Муфты. Имеют двухстороннюю резьбу и используются для соединений прямых участков трубы одного диаметра.
• Переходники. Применяются, чтобы соединить в одну магистраль трубы разных диаметров.
• Заглушки. Нужны для герметичной законцовки магистралей. При необходимости элемент снимается, и водопроводная линия продлевается на нужное расстояние.
• Штуцеры. Эти детали понадобятся, чтобы соединить линию, выполненную из твёрдого материала, с гибким шлангом. Применяются для подключения бойлеров, душевых систем и потребителей бытового газа.
• Кран-фитинг. Представляет собой врезной элемент, оснащённый компактным вентилем и позволяющий перекрыть воду на нужном участке. Может устанавливаться с помощью двухсторонней резьбы или сварки.

Конструкция водопроводного фитинга во многом зависит от материала, из которого он изготовлен.

Принципы монтажа

ПНД фитинг переходной

Установка водопроводного фитинга зависит от способа его крепления. Арматуру с краном монтируют в следующей последовательности:

1. В системе полностью перекрывают воду. Это страхует от протечек и аварийных ситуаций по стояку.
2. Измеряют отрезок трубы, который подлежит удалению под тройник. Для этого нужно измерить протяженность фитинга от одного края к другому без учета его резьбы. Под нее нужно оставить концы труб, чтоб не вырезать лишнего.
3. Намеченный участок системы удаляют.
4. На подготовленные части надевают зажимные гайки.
5. Осталось установить тройник и подтянуть его гайками.

Последний этап монтажных работ — подсоединение гибкого шланга. Он навинчивается на резьбу третьего разъема фитинга. При установке тройника можно использовать ФУМ-ленту в качестве герметика.

Цанговый фитинг устанавливают следующим образом:

1. Трубу обрезают в намеченном месте и с помощью калибратора подравнивают вмятины. Рез нужно делать под углом 90 градусов по отношению к оси водопроводной линии.
2. На подготовленные участки туб надевают обжимные кольца и контргайки.
3. Трубы вставляют в штуцеры арматуры.
4. Место контакта тубы и ниппеля поджимают гайкой.

Пресс-фитинг устанавливают так:

1. Подрезают трубы в намеченном месте и выравнивают их просветы калибратором.
2. Надевают на концы линии тройник.
3. В обжимной ключ вставляют гильзу.
4. Охватывают ею участок трубы с арматурой и сводят рукояти инструмента до упора. Таким образом ключ сминает гильзу, за счет чего происходит фиксация фитинга.

Назначение и области применения

Тройник, как специальная деталь трубопроводной арматуры, представляет собой род фитинга и предназначен для создания ответвлений от основной магистрали с целью осуществления смешения или разделения потоков рабочего носителя. С помощью данного элемента осуществляется также подвод пара, газа или другого носителя к основному трубопроводу. Тройник монтируется на основной трубопровод, ответвление создается в одну сторону. Применяются данные детали практически во всех промышленных и бытовых магистралях, по материалу они должны соответствовать изделиям основной арматуры. Преимущественно тройники из стали применяются для транспортировки газа, пара, воды, нефти и других веществ. Их использование возможно в магистралях, эксплуатируемых в температурных условиях от минус 70 до плюс 450°С и повышенной влажности.

Материалы, применяемые для изготовления стальных тройников в соответствии с нормативной документацией – это различные марки стали:

• ст. 20 (углеродсодержащая конструкционная);
• ст. 09Г2С (низколегированная конструкционная);
• ст. 12Х18Н10Т (криогенная конструкционная);
• ст. 10Х17Н13М2Т (коррозионно-устойчивая);
• ст. 15Х5М (жаропрочная легированная).

Сталь для изготовления тройников может быть обработана различными технологическими способами. Например, металл может быть покрыт различными полимерами или пластиком по наружной поверхности для повышения устойчивости к воздействию окружающей среды или изнутри – для улучшения антикоррозионных свойств детали. troinik-10

Выбор материала определяется агрессивностью и коррозионной активностью рабочего носителя, материалом непосредственно трубопровода, рабочими условиями, создаваемыми в магистрали. Он должен обеспечивать герметичность, высокую надежность, продолжительное время работы, безопасность установки и эксплуатации, простоту технического обслуживания и иметь оптимальную стоимость.

Основным регламентирующим документом по выпуску и техническим характеристикам стальных тройников является ГОСТ 17376‑2001. Изготавливаемые по нему изделия работоспособны в диапазоне температур от минус 70 до плюс 450 °С и давлении вплоть до 16 МПа. По размерам выпускаются тройники, подходящие для труб с условным диаметром 15‑1600 мм и толщиной стенки 2-22 мм.

Как устроены фитинговые механизмы

Рассматривая устройство фитингов для пластиковых труб, прежде всего, нужно выделить простоту каждого такого механизма, а, следовательно, и простоту их монтажа.

Теперь несколько слов об устройстве некоторых видов:

1. Конструкция компрессионных вариантов отличается наличием двух колец. Одно из них выполняет уплотнительную, а другое зажимную функцию. Оба эти элемента герметизируют стык, и обеспечивают высокую устойчивость к нагрузке.
2. Особенность литых вариантов состоит в методике их производства. Установка в данном случае проводится стыковой или терморезисторной фасонной сваркой. При изготовлении используют очень плотный материал, и это становится гарантией отсутствия протечек.
3. Терморезисторные устройства выполненные из полиэтилена, предусматривают наличие в конструкции элемента нагрева. Использовать эти фасонные изделия можно не только в бытовых магистралях, но и трубопроводах промышленного назначения.

Смотреть видео

ОБЖИМНОЙ ПЭ-ФИТИНГ и ТРУБА | СПОСОБЫ МОНТАЖА

Если возникают дополнительные вопросы по конструктивным отличиям разных вариантов, то всю информацию всегда можно уточнить у менеджера при покупке изделий. Они не только предоставят полную информацию об устройстве муфты, но и помогут с выбором нужного товара для конкретной задачи.

Стальные тройники: виды, классификация, область применения

Создание трубопроводов общего назначения требует использования различных элементов и комплектующих.

Вентили, краны, тройники и переходники разного исполнения и классификации являются частью любой магистрали и играют в перемещении технических сред важную роль.

Переходные и равнопроходные тройники используются для соединения трубопроводов и создания ответвлений на определенных участках.

Особенностью всех видов подобных комплектующих является изменение направления потока под большим углом.

Равнопроходной тройник устанавливается в схему трубопроводов равного диаметра ввиду наличия всех трех отверстий одинаковой величины.

Изготавливаются данные изделия по разным технологиям, что формирует их обозначение и область применения. Сырьем для штампованной продукции является бесшовная труба, а сами тройники производятся методом горячей или гидравлической штамповки.

Сварные разновидности изготавливаются из бесшовной или электросварной трубы методом приваривания рабочего штуцера. Штампосварные изделия штампуются из листового проката с дальнейшей сваркой швов.

Классификация тройников и их назначение регламентируются специально разработанными нормами и ГОСТами. Так, тройник гост 17376-2001 изготавливается по единому стандарту для стальных комплектующих трубопроводов приварного типа.

У равнопроходных тройников размеры всех отверстий идентичны с одинаковой толщиной стенки.

Для изделий с большими диаметрами вводятся дополнительно некоторые характеристики для определения остаточных нагрузок и области применения.

В обязательном порядке ко всем комплектующим трубопроводов прикладывается техническая документация с содержанием ГОСТа и основных параметров: максимального давления, диаметра отверстий, температуры и классификации рабочей среды (вода, пар, углеводороды и т.п.), типа присоединения.

По методу соединения к магистрали тройники бывают сварными, резьбовыми и фланцевыми.

Первый вариант наиболее часто используется при создании трубопроводов различных назначений, так как данный вид обеспечивает максимальную надежность, особенно при большом давлении.

В качестве материала для изготовления тройников выступает углеродистая или низколегированная сталь, что обеспечивает качество и надежность изделий.

Также далее вы можете ознакомиться с процессом для торцовки тройников.

По материалам: https://www.uraltrubodetal.ru

Типы канализационных фитингов

Фурнитуру, изготовленную из полимерных материалов, можно условно разделить на 2 части:

• ту, что применяется для внутренних систем отвода бытовых и промышленных стоков;
• ту, что находит наружное применение.

Причем фитинги для канализационных труб ПВХ, используемых внутри помещения, нельзя использовать для магистралей, прокладываемых снаружи.

По способу монтажа фасонные части делятся на:

• изделия, соединяемые с использованием резинового уплотнительного кольца;
• элементы, монтируемые при помощи склеивания без применения уплотнителей.

Для внутренней части системы

Трубы и фитинги, предназначенные для монтажа внутриквартирной фановой системы, выпускаются в ограниченном сортаменте. Они представляют собой изделия, изготовленные из ПВХ серого цвета. Это является отличительной чертой элементов, предназначенных для внутреннего использования. Трубы и фитинги выпускаются 2 типоразмеров: 50 мм и 100 мм. От наружных коммуникаций они отличаются низкой морозостойкостью и невозможностью транспортировки стоков температурой более 45°С. Отсутствие армирования уменьшает сопротивляемость внешним нагрузкам.

Сортамент фитингов почти не отличается от такового у фасонных изделий, применяемых во внешних инженерных сетях. Имеются такие же отводы, редукции, ревизии, муфты и патрубки для внутренней канализации. Среди фасонных частей имеется компенсационный патрубок, который не применяется в наружных сетях.

Его назначение заключается в подгонке длины вертикального стояка канализации в зависимости от высоты помещения. Изделие по форме напоминает муфту, на одном конце которой вместо раструба имеется гладкая зауженная часть трубы.

Наружные фитинги

Продукция, предназначенная для внешних коммуникаций, отличается от стандартной повышенной прочностью и широким диапазоном температур транспортируемых стоков. Фитинги и трубы выполнены из полимерных материалов и имеют терракотовую окраску. В связи с тем что изделия могут применяться для монтажа магистральных трубопроводов, их диаметр колеблется от 90 до 500 мм.

Для наружного монтажа используются следующие виды фитингов:

1. Муфты. Представляют собой изделие с двумя раструбами на концах. Используются для соединения двух отрезков одной трубы при проведении ремонта.
2. Отводы. Имеют форму колена с раструбом на одном конце и служат для изменения направления трассы инженерной сети. Угол поворота раструба может составлять 30°, 45°, 60° и 90°.
3. Тройники и крестовины. Применяются для разъединения или объединения двух или трех потоков. Эти фитинги имеют оптимизированный внутренний радиус, благодаря чему сопротивление движению среды не увеличивается, а скорость потока не снижается. Резиновые сальники, установленные в горловинах, обеспечивают требуемую герметичность и прочность соединения.
4. Редукции. Предназначены для соединения труб разного диаметра. Могут быть похожи на муфту, у которой с одного конца имеется патрубок меньшего размера, или на отвод, в тело которого врезан отрезок трубы с раструбом другого диаметра.
5. Заглушки. Применяются для глушения тупиковых участков трубопроводов и неиспользуемых подсоединений.
6. Переходы с пластика на чугун. Детали с разным диаметром (110/124 мм) используются для подключения квартирной системы к домовому стояку.
7. Ревизии. Выполнены в форме проходного тройника со съемной заглушкой на боковом ответвлении. Служат для прочистки засорившихся участков фановой системы.
8. Обратные клапаны. Служат для обеспечения движения стоков в одном направлении. Устанавливается в местах, где невозможно обеспечить требуемый уклон трубопровода. Для обслуживания клапана обустраивают колодец либо монтируют ревизию.
