Виды водопроводных труб и основные требования
Вода поставляется для различных целей:
- питья, приготовления пищи;
- для полива;
- пожаротушения;
- горячего водоснабжения;
- обеспечения производственно-технологического цикла.
Для наружных или внутренних сетей водоснабжения применяют трубы:
- стальные прямошовные по ГОСТ 10704;
- медные для воды и газа ГОСТ 52318;
- напорные из полиэтилена по ГОСТ 18599;
- напорные из термопластов по ГОСТ 52134;
- многослойные из металла и полимеров по ГОСТ 53630;
- асбестоцементный по ГОСТ 539-73;
- чугунные по ГОСТ 21053.
Стандарты нормируют внутренний и наружный диаметр трубы, толщину стенки, массу погонного метра, прочность, состав и свойства материалов. Конструкции должны быть устойчивы к постоянному давлению, выдерживать рабочую температуру среды. На внутренней и внешней поверхности не допускаются повреждения, деформации, трещины или раковины.
Наружный водопровод прокладывают под землей, внутреннюю сеть располагают в здании вдоль или в толще стен, под плинтусами или под полом.

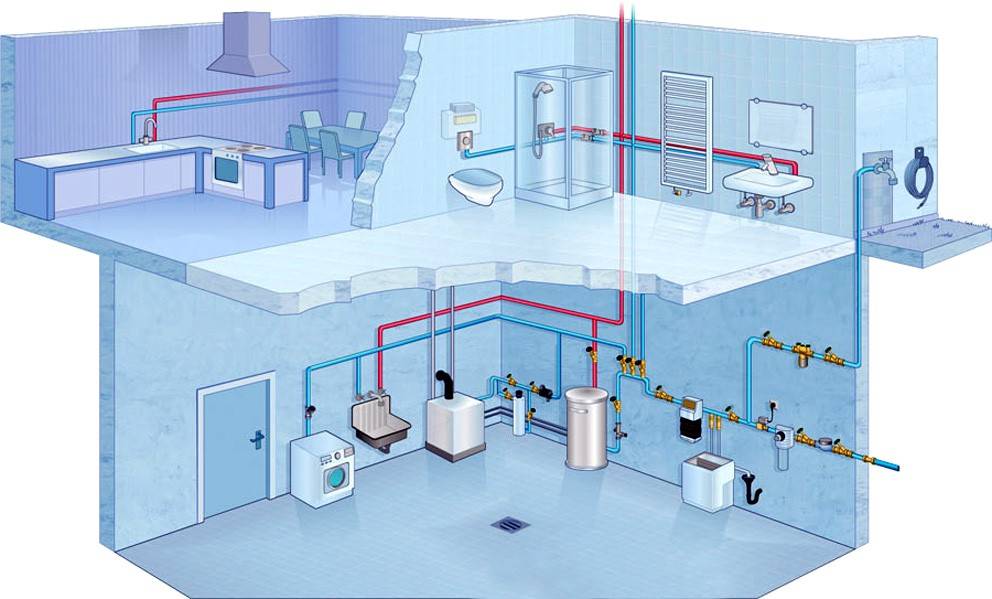

Схема внутреннего водопровода в двухэтажном доме
Наиболее высокие требования к качеству труб для снабжения дома питьевой водой. Опасные вещества могут проникнуть в жидкость и навредить здоровью человека. Так переизбыток меди ведет к заболеванию циррозом печени, а повышенная концентрация железа — к отложению токсичных соединений в органах человека.
Основные характеристики — наружный (Дн), условный или номинальный(Ду или DN) диаметры, толщина стенки. Изделия диаметром 5-102 мм классифицируются как малоразмерные, 103-427 — средние, свыше — большемерные.

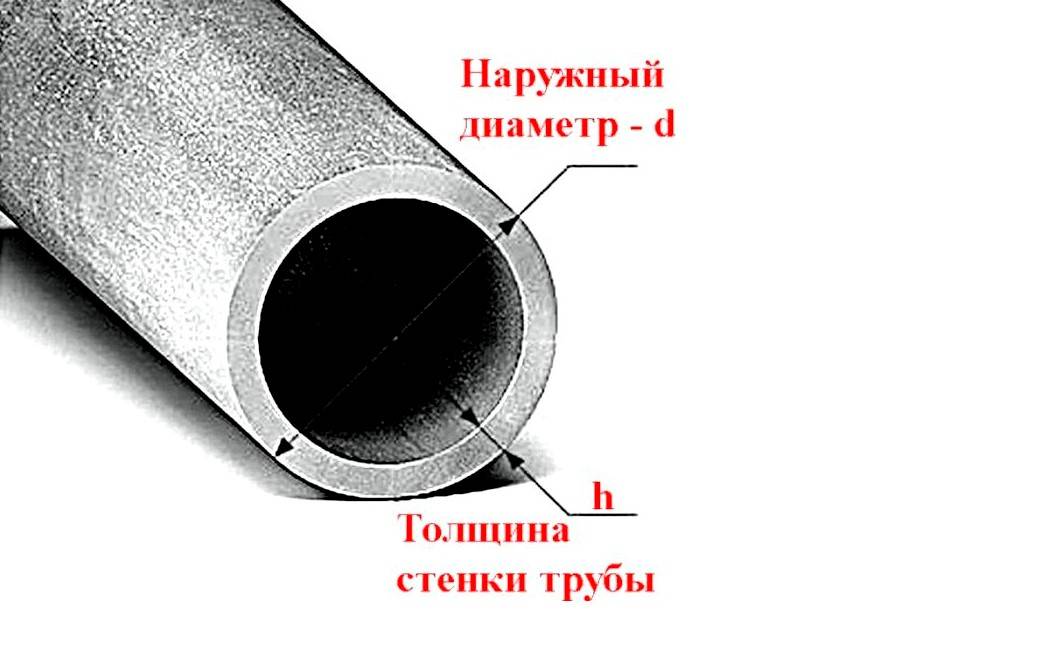

Параметры трубы
Водопроводные сети рассчитывают на определенный показатель давления:
- до 12 атмосфер — низкого давления;
- 12-25 — среднего;
- свыше 25 — высокого.
В квартирах или частных домах трубы должны выдерживать напор не менее 2 атм. Давление в системе внутреннего пожарного водопровода выше — до 10 атм.
Для передачи холодной воды используют трубы с пределом температурной устойчивости до +46°. Транспортировку более высокотемпературной среды осуществляют «горячие» трубопроводы.
На вопрос, какие трубы лучше использовать для водопровода, можно ответить, рассмотрев все варианты и взвесив достоинства или недостатки каждого.
Особенности многослойных труб
При создании поверх толстостенной трубки приклеивается фольга, которая затем покрывается защитным слоем из полипропилена. Все слои соединяются друг с другом благодаря отверстиям в фольге.
Чаще всего такие трубы производятся длиной 4 метра. Они могут иметь наружный диаметр от 16 до 125 мм. В комплекте к ним можно приобрести фитинги, пластиковый короб и другие детали. Соединение всех элементов системы происходит при помощи специального оборудования. При желании можно найти фитинги с резьбой, благодаря которым легко произвести соединение к водопроводу из металла.
Такие жесткие пластиковые трубы малого диаметра могут применяться для транспортировки горячей и холодной воды, а также в качестве элементов отопительной системы. Кроме этого они применяются и при создании различных технологических трубопроводов.
Классификация ПВХ труб
Трубы ПВХ изготавливаются из поливинилхлорида – термопласта, расплав которого продавливается через фильеру экструдера (формообразующую головку), в результате чего изделие получает требуемую форму, размеры, и после остывания приобретает механическую прочность.
В состав поливинилхлорида на стадии производства добавляются такие компоненты как стабилизированный хлор и этилен, благодаря чему итоговый материал получает требуемые эксплуатационные характеристики. В зависимости от технологии изготовления выделяют три разновидности полимерных изделий:
- ПВХ;
- нПВХ;
- хПВХ.
На практике отличия между ними заключаются в том, что стандартные изделия из ПВХ имеют температурный максимум в 55 градусов (они не могут использоваться в системах отопления и горячего водоснабжения), тогда как изделия хПВХ без проблем выдерживают температуру в +950, что значительно расширяет сферу их применения.
Трубы нПВХ изготавливаются из непластифицированного поливинилхлорида. От вышеуказанных модификаций трубы нПВХ отличаются способностью выдерживать повышенное давление циркулирующей среды (до 16 Бар, тогда как обычные ПВХ трубопроводы могут эксплуатироваться при давлении не более 10 Бар). Труба нПВХ напорная применяется для обустройства наружного водоснабжения и систем канализации.
Технические характеристики, обзор преимуществ
Пластмассовые изделия получили широкое распространение за счет наличия множества эксплуатационных преимуществ перед стальными аналогами. Рассмотрим технические характеристики полимерных изделий:
- Высокая механическая прочность (предел устойчивости на разрыв – 50 мПа) позволяет использовать пластиковые трубы в качестве изоляционных рукавов электропроводки, забетонированных внутри монолитных стен и перекрытий, либо закладывать в землю на глубину до 9 м, при обустройстве наружной канализации.
- Пластмассовые трубы устойчивы к коррозии и большинству химически агрессивных веществ, что обеспечивает их длительный срок службы (до 50 лет), в сравнении с металлическими конструкциями.
- Изделия имеют идеально гладкие внутренние стенки (коэфф. шероховатости – 0.006) – сантехнические трубопроводы не теряют своей пропускной способности из-за появления на внутренних стенках накипи и образований.
- Низкая теплопроводность (0.19 Вт/мК) обеспечивает отсутствие потерь температуры теплоносителем на всех стадиях циркуляции.
- Сантехнические пластиковые трубы сертифицированы согласно всем санитарным стандартам, они никак не влияют на качество транспортируемой воды, что делает использование изделий ПВХ в системах водоснабжения полностью безопасным.
- Изделия отличаются минимальным весом и простотой соединения – монтаж выполняется посредством раструбного стыка либо метода спайки.
Сварные фитинги для ПВХ труб Единственным недостатком полимерных трубопроводов является их подверженность деформации при замерзании циркулирующей среды – ПВХ имеет низкую пластичность, в результате чего при расширении воды, что происходит при ее переходе из жидкого в кристаллическое состояния, трубопровод может попросту разорвать. Чтобы этого не допустить, необходимо выполнять теплоизоляцию расположенной на улице канализации либо водопровода.
Характеристики и маркировка ПНД труб
Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.
Полиэтиленовые трубопроводы – сферы применения
Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.
Виды полиэтилена для трубных изделий
Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.
В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):
- ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
- ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
- ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,
Трубы ПНД, PE 100
Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.
Сферы применения
Пометка цветной линией – обозначает сферу применения и усредненные характеристики:
- голубая полоса – для водоснабжения,
- желтая полоса – для транспортировки газа.
Газовые трубы с желтой полосой
Допускаются иные значения.
Расшифровка кода на трубном изделии
Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция
Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм
Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):
Маркировка трубы ПНД для водопровода
- наименование производителя,
- тип материала,
- для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
- SDR – соотношение диаметра и стенок,
- диаметр,
- толщина стенок,
- рабочее давление,
- стандарт – для России ГОСТ 18599-2001,
- назначение (техническая или питьевая вода, для водопровода),
- дата производства.
Характеристика прочности: расшифровка и особенности
SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.
Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.
Гарантийный срок службы
ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.
Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.
Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.
Диаметральные размеры труб водоснабжения частного дома
Выбирая диаметр труб для монтирования водопровода в частном доме, рекомендуется учитывать следующие характеристики:
- силу водяного напора. Когда он слаб, диаметр труб должен превышать стандартный. Слабость напора+узенькие трубы= слабая струя из кранов;
- общая длина водопроводной системы;
- сколько в доме водоразборных точек: диаметр труб находится в прямой зависимости от их количества;
- то же самое относится к поворотным точкам трубопровода — вообще любая из них немного способствует понижению давления. У вас там «Критский лабиринт»? Значит, диаметр — на любом отрезке трубопровода — водопроводной трубы для частного дома должен быть с некоторым запасом.
Следует учесть также температуру воды — трубы для ХВС и ГВС можно приобрести одинаковые по диаметру, но вот стенки «горячих» непременно должны быть толще.
Как длина водопровода влияет на диаметр труб
Общее правило: чем длинней, тем больше! Итак, как грамотно выбрать диаметр трубы для домашнего водопровода, не вдаваясь в головоломные вычисления? В большинстве случаев оправдывают себя стандартные рекомендации:
- короткий трубопровод меньше 10 м — 20 мм;
- меньше 30 м — минимум 25 мм;
- если трубопровод длинный — больше 30 м — оптимальным решением будет 32 мм.
Какой длины нужны сами отрезки труб для монтирования? Обычно она составляет от 4 до 15 м, смотря какая у вас схема прокладки.
Почему диаметр труб определяет пропускную способность водопровода
Здесь все просто: чем более узка труба, тем меньше жидкости в ней прогоняется за некий временной промежуток. Примеры:
- 25-миллиметровые прогоняют через себя до 30 л/мин;
- 32-миллиметровые — до 50 л/мин.
Учтите также пропускную способность кранов: стандартный в ванной комнате или кухонный способен прогнать не более 5 л/мин. Следовательно, величина диаметра прямо зависит от расхода воды.
Основные особенности
Пластиковые трубы, имеющие резьбу, производятся из поливинилхлорида. Основными отличительными чертами такого материала является высокая прочность, позволяющая свинчивать колонны при помощи трубного ключа. Причем для такой работы может применяться как ручной, так и автоматический тип инструмента. Для максимального удобства эксплуатации производители окрашивают изделия для наружных и внутренних водопроводов в синий, белый и коричневый цвета, которые и определяют сферу их применения.
А вот трубы низкого давления, произведенные из полиэтилена, отличаются синим либо черным цветом. На сегодняшний день существует несколько разновидностей обсадных изделий, которые отличаются типом и расположением резьбы:
- трубы для водопроводов, имеющие снаружи по двум сторонам резьбу;
- изделия, у которых имеется лишь наружная либо внутренняя резьба;
- варианты с внутренней либо наружной резьбой в раструбе;
- модели, которые имеют две наружные резьбы.
Первый вариант труб для водопроводов предполагает использование муфты, благодаря которой увеличивается внешний диаметр колонны. Однако в определенных ситуациях с такими изделиями могут возникать трудности в процессе их опускания на нужную глубину обсада. Следующий вариант резьбы является универсальным. В данном случае толщина стенки не влияет на наружный диаметр, что является особенно актуальным для бурения наклонного. Изделия третьего типа могут лишь несущественно увеличивать внешний диаметр трубы, что, в свою очередь, также способствует более простому и быстрому монтажу наклонных скважин. И последний вид соединения предполагает наличие внутри вставки, которая имеет с двух сторон наружную резьбу. Такое изделие для водопровода является наименее востребованным, однако его все же используют при создании водоснабжающих систем автономного типа.
Стальные трубы
Стальные изделия считаются устаревшим вариантом для монтажа водопроводных и других систем. Но, тем не менее, они и сейчас пользуются определённым спросом. Сами по себе они являются неустойчивыми к коррозийным воздействиям, поэтому нуждаются в защитном покрытии. Как правило, защитный слой выполняется из цинка — такие изделия называют оцинкованными.
В первую очередь такие трубы подразделяются на:
- шовные;
- бесшовные.
А уже после этого, по специфике производства, на:
- оцинкованные;
- сварные;
- горячекатаные;
- холоднокатаные;
- профильные;
- холоднотянутые.
Монтаж стальных изделий, из-за их веса, довольно сложен, но они до сих пор используются в разных трубопроводных конструкциях — технологических и хозяйственных.
Бесшовные стальные трубы — одни из самых прочных изделий трубного проката
По типу сечения выделяют такие виды труб из стали:
- круглые;
- квадратные;
- прямоугольные;
- многоугольные.
Такие изделия соединяются между собой: специальными муфтами, резьбой или сваркой. Являются очень прочными и способны переносить большие показатели давления.
Размеры и масса стальных труб представлены в таблице № 1.
Таблица 1
| Ду, мм | Наружный диаметр, мм | Масса 1 м трубы, кг |
| 125 | 165 | 15,04 |
| 100 | 114 | 12,15 |
| 50 | 60 | 4,88 |
| 40 | 48 | 3,84 |
| 32 | 42,3 | 3,09 |
| 20 | 26,8 | – |
| 10 | 17 | 0,8 |
В процессе эксплуатации характеристики труб из стали ухудшаются — они неизбежно теряют свою пропускную способность из-за сужения просвета. Кроме этого, они проводят электрический ток, что при неисправной электропроводке может привести к поражению током. Эксплуатационный срок стальных изделий составляет примерно 25 лет.
Как подобрать правильные канализационные трубы из ПВХ: виды и таблицы размеров
Рады приветствовать Вас на страницах нашего интернет-журнала!
Канализационные трубы ПВХ перевернули представление о канализационных системах, они практически полностью вытеснили из этой сферы стальные, чугунные и асбестоцементные материалы. Однако использование пластика в строительстве требует знания физических и эксплуатационных характеристик поливинилхлорида. Предлагаем разобраться в данном вопросе.
Достоинства и недостатки труб из поливинилхлорида
Поливинилхлорид (ПВХ) представляет собой бесцветный и прозрачный термопластичный полимер.
Он характеризуется устойчивостью к:
- кислотно-щелочной среде,
- большому числу растворителей,
- жирам и минеральным маслам,
- солевым и спиртовым растворам.
При правильной эксплуатации ПВХ-трубы обладают рядом преимуществ:
- Гладкость внутренней поверхности повышает проходную способность трубопровода, снижая коэффициент трения, препятствует образованию осадка.
- Жёсткость и высокая механическая прочность (прочность на разрыв – 50 Мпа) обеспечивает работу системы в условиях внутреннего давления в диапазоне от 6 до 16 бар и позволяет использовать пластиковые трубы даже на глубине 8 метров.
- Материал инертен, не вступает в контакт с носителем и не подвержен поражению бактериями, что делает его безопасным для использования в жилищно-коммунальном хозяйстве и облегчает проведение очистительных работ.
- Устойчивость к коррозии.
- Простота монтажа. Низкая удельная плотность винила обуславливает небольшой вес изделий из него (от 2 кг/п.м., параметры могут меняться в зависимости от толщины стенки). Это облегчает транспортировку, а наряду с раструбным способом соединения, и монтаж трубопровода без привлечения спецтехники и спецоборудования.
- Благодаря диэлектрическим свойствам материала отпадает необходимость в заземлении канализации из ПВХ-труб.
- Длительный срок эксплуатации (до 50 лет).
- Низкая стоимость материала и производства в сравнении с металлическими, чугунными и бетонными аналогами.
Однако ПВХ и изделия из него обладают рядом недостатков:
- При длительном воздействии ультрафиолета материал теряет прочность и эластичность. Однако данную проблему производители решают путём добавления в состав специального светопоглащающего красителя, который создаёт некий фильтр, ограничивающий зону поражения глубиной не более 0,05 мм,
- Низкая морозоустойчивость. Уже при температуре -15⁰C ПВХ-материал становится хрупким и разрушается, что предъявляет к наружному использованию ПВХ-труб ряд требований: подпочвенная прокладка трубопровода, либо его наземное утепление.
- Склонность к деформации при температурах выше 65⁰C (для некоторых моделей — 90⁰C). Это ограничивает его использование в сфере транспортировки высокотемпературных носителей.
Отличия от других полимерных труб
Помимо поливинилхлорида канализационные трубы изготавливаются и из других видов полимера: полиэтилена (ПЭ), полипропилена (ПП), полибутилена (ПБ) или полиамида (ПА).
Как подобрать правильные канализационные трубы из ПВХ: виды и таблицы размеров Достоинства и недостатки труб из поливинилхлорида, отличия от других полимерных труб. Диаметры и размеры ПВХ-труб, примерные цены и способы соединения. Тонкости монтажа и обслуживания.
Эксплуатационные и технические параметры труб ПП
- Для газовых трубопроводов (газовые магистрали, вентиляционные каналы и системы) диаметры полипропиленовых труб в миллиметрах: 10,0; 15,0; 20,0; 25,0; 32,0; 40,0; 50,0; 65,0; 80,0; 90,0; 100,0; 125,0; 150,0; 160,0; 200,0; 225,0; 250,0; 300,0; 400,0; 500,0; 600,0.
- Для водяных трубопроводов (водопровод с горячей или холодной водой, отопительные системы, канализационные трассы) размеры полипропиленовых труб в мм: 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 75,0; 90,0; 110,0; 125,0; 160,0; 180,0; 225,0; 250,0; 280,0; 315,0; 400,0; 500,0; 630,0; 800,0; 1000,0; 1200,0.
Параметры труб из пенопропилена
Использование полипропиленовой трубы повышает надежность магистрали, так как ими можно полностью заменить стальные трубы, ржавеющие со временем. Еще один плюс – диаметр полипропиленовых труб для водоснабжения или газопровода меньше, чем у стальных изделий, а время эксплуатации больше. Так, стальную трубу ⌀ 17 мм заменяет ПП-изделие ⌀ 10 мм, металлическую ⌀ 43,2 мм – пластиковая ⌀ 32 мм. Таблицы показывают размеры и диаметры ходовых изделий PN10 для ХВС при эксплуатации в следующих условиях: температура жидкости 20С, рабочее давление 10 Атм, емкость при указанных размерах для 4-метровых отрезков:
| Размер изделия в миллиметрах | Dn, мм | Толщина стенки, мм | Емкость, литров на метр погонный |
| 20 х 1,9 | 20 | 1,9 | 0,206 |
| 25 х 2,3 | 25 | 2,3 | 0,327 |
| 32 х 3,0 | 32 | 3,0 | 0,531 |
| 40 х 3,7 | 40 | 3,7 | 0,834 |
| 50 х 4,6 | 50 | 4,6 | 1,307 |
| 63 х 5,8 | 63 | 5,8 | 2,075 |
| 75 х 6,9 | 75 | 6,9 | 2,941 |
| 90 х 8,2 | 90 | 3,2 | 4,254 |
| 110 х 10,0 | 110 | 10,0 | 6,362 |
Трубы PN16 для ГВС, рабочая температура 60°С, давление 10 Атм, отрезки 4 метра:
| Размер, мм | Dn, мм | Толщина стенки, мм | Емкость, литров на метр погонный |
| 20 х 2,8 | 20 | 2,8 | 0,206 |
| 25 х 3,5 | 25 | 3,5 | 0,327 |
| 32 х 4,5 | 32 | 4,4 | 0,531 |
| 40 х 5,6 | 40 | 5,5 | 0,834 |
| 50 х 6,9 | 50 | 6,9 | 1,307 |
| 63 х 8,7 | 63 | 8,6 | 2,075 |
| 75 х 10,24 | 75 | 10,3 | 2,941 |
| 90 х 12,5 | 90 | 12,3 | 4,254 |
| 110 х 15,2 | 110 | 15,1 | 6,362 |
Где Dn – внутренний диаметр изделия.
Таблица взаимозаменяемости стальных и ПП-изделий
Из ПП-труб монтируются:
- Вентиляционные трубопроводы и трассы. Для беспрепятственного движения воздушных потоков:
- не нужна высокая прочность труб;
- трассу можно крепить на легких гипсокартонных перегородках или на каркасе подвесного потолка, так как полипропиленовая труба весит мало;
- для вентиляции понадобятся трубы полипропиленовые ⌀ 10-12,5 мм и длиной до 500 см.
- Канализация и ливневка, которые требуют большой герметичности соединений. В стыках используются уплотнительные резиновые кольца.
- Внутренняя канализационная система: ⌀ 40 мм, 50 мм, 110 мм; длина изделий – 30-200 мм.
- Наружная канализационная магистраль длина до 500 см; ⌀ 150 мм и больше. Изделия бо́льших диаметров и размеров (⌀ 600 мм, длина 10 м) следует укладывать в траншеи при помощи спецтехники.
- Водопроводные трассы ГВС или ХВС ⌀ 16-110 мм, длина 500 см.
- Отопительные трубопроводы. Требуемый диаметр полипропиленовых труб для отопления – 20-75 мм, длина может быть разной.
Последовательность сборки ПП-трассы
Цена на ПП-изделия определяется в зависимости от:
- класса полипропилена. Самая дорогая труба – III типа;
- диаметра полипропиленовых труб, таблица которых представлена выше, – чем он больше, тем выше будет стоимость;
- наличия армирования стенок;
- компании-производителя.
Примерная стоимость некоторых труб за один погонный метр:
- PPR №20 – 35 руб.;
- PPR №25 Fiber – 45 руб.;
- PP-Fiber – труба, армированная стекловолокном, – 45 руб.;
- Ekoplastik PPR №20 – 40 руб.;
- PP-ALUX, армированная алюминием, – 55 руб.;
- Ekoplastik PPR Fiber Basalt Plus с армированием из стекловолокна – 99 руб.
Виды труб для водоснабжения
Для бытовых нужд в строительстве применяют 3 основных типа полимеров:
- поливинилхлорид (UPVC);
- полипропилен (PP);
- полиэтилен (PE).
Все они отличаются эксплуатационными свойствами, стоимостью и сферой применения.
Поливинилхлоридные ПВХ-трубы для водопровода
Поливинилхлорид является одним из наиболее используемых термопластических материалов вследствие своей гибкости и конкурентной цены. Трубы для холодного водоснабжения ПВХ служат для сборки напорных магистралей жилых и общественных зданий. Изделия выпускают отдельными отрезками длиной 6 м.
Соединение сегментов, в зависимости от производителя, может осуществляться тремя способами:
- При помощи съемных муфт (дорого).
- Путем холодной сварки растворителем (занимает много времени).
- С использованием кольцевого резинового уплотнителя.
В бытовом плане наиболее приемлемым считается третий способ. Прочное соединение обеспечивают уплотнительные кольца, устанавливаемые в специальные гнезда на заводе.
Особая форма уплотнителя полностью исключает возможные тепловые расширения и гарантирует устойчивость по отношению к вертикальным и горизонтальным механическим нагрузкам. Цвет профиля серый, максимальная температура использования — 45°С, рабочее давление — до 10 бар.
Полипропиленовые трубы для водопровода
Толщина стенок труб.
Трубы из полипропилена применяются для устройства подачи горячей и холодной воды в здания, при монтаже теплых полов, автономного отопления и укладки технологических магистралей с температурным режимом до 95°С.
Отшлифованная внутренняя поверхность препятствует отложению биологических веществ, а также предохраняет транспортируемую жидкость от появления постороннего запаха и вкуса.
Срок эксплуатации трубопроводов из таких материалов зависит от рабочей температуры и параметров давления ресурса. Полипропиленовые изделия в условиях сборки и эксплуатации не выделяют в атмосферу токсичных веществ и не причиняют вреда здоровью человека.
Металлполимеры
Металлопластиковые трубы предназначены для устройства систем водоснабжения в жилых, административных, общественных и промышленных зданиях. Благодаря своим эксплуатационным характеристикам и повышенной пластичности часто используются при выполнении ремонтных работ и реконструкции.
Металлополимеры, в сравнении с металлическими трубами, имеют высокие звукоизоляционные свойства. Гладкая внутренняя поверхность не содействует образованию соляных отложений, скоплению мелких неорганических включений, что способствует минимальным потерям силы напора жидкости.
Структура материала:
- Внутреннее покрытие — пищевой или сшитый полиэтилен.
- Специальный клей.
- Алюминиевая фольга.
- Наружный полимерный слой.
Металлическая фольга препятствует диффузии кислорода в транспортируемую среду и обеспечивает дополнительную прочность синтетического покрытия. Клей способствует гомогенности соединения полимерных оболочек и алюминиевой прокладки.
Срок службы изделий составляет 50 лет при условии контроля температурного режима и рабочего давления в процессе эксплуатации.
Полиэтиленовые низкого давления — ПНД
Полиэтилен представляет собой вязкий, упругий материал, поведение которого в процессе деформации зависит от величины нагрузки, температуры и времени воздействия. Водопроводные трубы изготавливают из марок ПЭ 80 и 100.
Пластиковые профили выпускают в трех вариантах:
- в виде прямых сегментов по 5-20 м;
- в бухтах;
- на катушках.
Монтаж секций трубопровода осуществляется несколькими способами: сваркой встык, с использованием электрофузионных или компрессионных фитингов.
Виды труб.
Сшитый полиэтилен РЕХ
Сшитый и стандартный полиэтилен — это разные материалы. Для их производства используют одно и то же сырье, но технология изготовления изделий имеет разительные отличия.
Поиск путей улучшения прочностных характеристик и термостойкости полимерных профилей привели к мысли о модификации продуктов методом «поперечной сшивки». В процессе изготовления частицы традиционного вещества стыкуются друг с другом, образуя прочную трехмерную структуру.
Трубы из сшитого композита обладают высокой термостойкостью, отсутствием трещин поверхности и стабильностью в момент гидравлических ударов. Одно из основных преимуществ материала — это эксплуатация трубопроводов при рабочих температурах свыше 70°С.
Существует 3 способа изготовления изделий:
- пероксидный метод — PEXa (до 80°С);
- силановый — PEXb (95°С);
- радиационный — PEXc (70°С).
Для водопроводных систем наиболее приемлемы профили, изготовленные вторым способом, они обладают высоким температурным порогом, пластичностью и памятью формы.
Виды маркировки труб.
Маркировка трубы по цветовым показателям:
В ходе производства на трубу наносится полоска с цветовым маркером для обозначения технического назначения. Трубы ПНД могут применяться для трубопровода напорного типа, в таком случае используются синие или желтые полосы, и для труб безнапорного типа, используемых для прокладки кабеля, ГНБ, самотечной канализации, цветовая маркировка не используется.
На рисунке наглядно видно назначение цветовой маркировки труб:
Буквенно-цифровая маркировка пэ труб
Такая маркировка трубы является своеобразным паспортом, с указанием «ФИО», «места рождения» и технических характеристик. Маркирование труб производится путем тиснения.
Расшифровка кода на полиэтиленовых трубах:
- Информация о предприятии, на котором изготавливалась труба. Может указываться либо название завода, либо нанесен товарный знак.
- ПЭ – сокращение, обозначающее, что трубы полиэтиленовые, и марка полиэтилена (В наше время в основном применяются ПЭ-100 и ПЭ-80). Цифры 63, 80,100, 100+ указывают на марку гранул сырья. Посмотреть размеры ПЭ — 80 и размеры ПЭ-100
- Номинальный диаметр трубы ПНД.
- Толщина стенок трубы.
- Показатель SDR. Значение этого показателя указывает на толщину полиэтиленового слоя и на нагрузку, которую можно применять для данной трубы, или возможное давление (как внутреннее, так и внешнее).
- Назначение трубы (техническая, питьевая).
- Стандарты производства — номер ГОСТ, в соответствии с которым была изготовлена полиэтиленовая труба.
- Дополнительно могут быть указаны номер партии или линии.
Давайте рассмотрим пример маркировки:
Информация, которую дает эта маркировка:
Техническая труба полиэтиленовая, изготовленная на заводе из полиэтилена низкого давления ПЭ – 100, диаметром 50 мм с толщиной стенки 4,6 мм, предназначена для водопровода в т.ч. питьевого назначения и изготовлена по ГОСТ 18599-2001.
Все трубы ПНД водопроводные представленные в нашем ассортименте идут с проставленной маркировкой в соответствии с указанной выше информацией.
Рассмотрим каждый показатель, участвующий в маркировке труб ПНД:
ТИП МАТЕРИАЛА:
Для производства ПНД труб используется полиэтилен марок ПЭ 63, 80, 100 и 100+.
Труба пэ 80 ( при маркировке будет прописано ПЭ-80) техническая является одним из самых дешевых материалов для обустройства безнапорных канализационных систем, коммуникационных сетей. Производится из вторично переработанного полиэтилена. На заводе труба изготавливается из полиэтилена низкого давления гранул марки ПЭ80
Данный материал отличается меньшей прочностью по сравнению с трубами, изготовленными из ПЭ-100, и считается несколько устаревшим, но привлекает к себе внимание более низкой ценой
Труба ПЭ 100. Наиболее используемая марка полиэтилена, так как является более усовершенствованной, качественной. Труба данной марки не растрескивается, может использовать в напорной системе трубопроводов.
РАЗМЕРНЫЙ РЯД ТРУБНОЙ ПРОДУКЦИИ
На маркировке труб обязательно указывается диаметр. Размеры наружного сечения варьируются от 16 до 1200 мм и формируются согласно международному стандарту ISO 161-1.1996.
КОЭФФИЦИЕНТ SDR
SDR ( перевод с англ. Standart Dimension Ratio – стандартный размерный коэффициент) – это характеристика полиэтиленовой трубы по значению и рассчитывается из отношения наружного диаметра трубы к толщине её стенки и является величиной обратно пропорциональной толщине стенки.
SDR = НАРУЖНЫЙ ДИАМЕТР ТРУБЫ : ТОЛЩИНА СТЕНКИ ТРУБЫ
Благодаря маркировке значений SDR на трубах ПНД можно выбрать трубу необходимой прочности, в зависимости от её назначения.
Исходя из определения данного понятия, видно, что при большем значении индекса SDR, толщина стенки будет тоньше, а при меньшем SDR – толще. Таким образом, изделия с меньшим значением SDR будут прочнее и могут использоваться для работы под внешним и внутренним давлением, переносят внешние механические воздействия и, наоборот, чем выше цифра, тем менее прочными будут трубы. На сегодняшний день полиэтиленовые трубы выпускаются следующих значений SDR:
| SDR – 6 | SDR – 11 | SDR – 17,6 | SDR – 33 |
| SDR – 7,4 | SDR – 13,6 | SDR – 21 | SDR — 41 |
| SDR – 9 | SDR – 17 | SDR – 26 |
ВАЖНО! Выбирая полиэтиленовую трубу, смотрите на маркировке трубы не только значение SDR, но и на марку полиэтилена, который был использован для изготовления трубы. Трубы с одинаковым значением стандартного размерного коэффициента, но разными марками полиэтилена будут отличаться по прочности и устойчивостью к механическим воздействиям
К примеру, ПЭ 100 SDR 11 может применяться для напорных работ, в отличие от ПЭ 80 SDR11.
СТАНДАРТЫ ГОСТ можно посмотреть подробно в статье.
