Монтаж пластикового водопровода на даче

Выбор диаметра труб и фитингов

Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:

• Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
• Длина трубы.
• Условный проход. Обозначается Ду с добавлением значения в мм.
• Толщина стенки.

На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:

• При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
• Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
• Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.

Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб.. На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

• длина системы;
• предполагаемое число стыков;
• количество поворотов;
• норма потребления;
• напор воды.

Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.

Выбор диаметра труб и фитингов

Ключевыми при подборе труб и фитингов для водопровода являются следующие параметры:

• Диаметр внутренний. Как для труб, так и для фитингов он должен быть одинаковым. Находится в прямой зависимости от толщины стенки.
• Длина трубы.
• Условный проход. Обозначается Ду с добавлением значения в мм.
• Толщина стенки.

На выбор диаметра труб оказывает влияние скорость потока. Номинальное ее значение для стандартного водопровода составляет 0,02 км/сек. Существует следующая взаимосвязь между длиной водопровода и диаметром труб:

• При длине системы до 30 м оптимальный диаметр трубы 25 мм, что обеспечивает пропускную способность 30 л/мин.
• Для монтажа водопровода длиной более 30 м подойдут трубы диаметром 32 мм, увеличивающие показатель пропускной способности до 50 л/мин.
• Для системы длиной менее 10 м применяют трубы с диаметром 20 мм.

Важно: Выбирая трубы по диаметру, ориентируйтесь на предполагаемый расход воды, учитывая, что пропускная способность крана кухонного и в ванной составляет не более 5 л/мин. Чем больше точек потребления, тем больше диаметр труб

На выбор диаметра труб для дачного водопровода решающее влияние оказывают следующие параметры:

• длина системы;
• предполагаемое число стыков;
• количество поворотов;
• норма потребления;
• напор воды.

Имейте ввиду: при одинаковом диаметре труб для холодной и горячей воды, толщина стенок у последних должна быть в 2 раза больше.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений – грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта – высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода – его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа – ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Типы ПНД труб

Предлагаемые на рынке стройматериалов трубы из ПЭ материалов низкого давления делят на несколько типов по разным критериям.

По назначению:

• водопроводные;
• газовые;
• канализационные;
• дренажные;
• оросительные;
• обсадные;
• технические.

По свойствам:

• безнапорные, к которым не предъявляется особых требований к нагрузкам;
• слабонапорные, выдерживающие внутреннее давление до 5-6 атм.;
• высоконапорные, которые выдерживают давление до 16-20 атм.

Важно! Отдельно можно выделить изделия, которые применяют для монтажа в условиях вакуума.

Установка ПНД труб должна производиться с учетом диаметра, который может варьироваться от 10 до 1200 мм, а значит, использовать такие изделия допустимо для транспортировки жидкостей разного типа и качества.

Организация водоснабжения на даче

Водоснабжение на даче может осуществляться только с помощью насоса. Его можно подключить двумя способами: из накопительного бака или от аккумулятора.

При использовании первого варианта в бак поступает вода, но давление в системе низкое. Это связано с разницей в высоте: бак очищается на возвышении — на чердаке дома или на крыше. Основным условием является то, что его дно должно быть выше любой точки подачи воды.

Второй способ более удобен — с гидроаккумулятором. Тут само давление в системе формируется и поддерживается механически. Если аккумулятор дополняется насосом и автоматическим оборудованием (реле давления), вся сборка называется насосной станцией. Это цилиндрический резервуар, разделённый на 2 части эластичной мембраной. Когда вода входит, это фактически создаёт давление в системе (приблизительно 2 атм).

Материалы для водопровода

Наиболее востребованными коллекторы ПНД остаются все же для обустройства подачи воды для бытовых или технических нужд на приусадебных участках, дачах и в частных домах.

Благодаря таким системам пользователи получают воду от скважины (от колодца) на даче, используемую в дальнейшем для полива, орошения, наполнения бака летнего душа и т. д. В большинстве случаев с такой целью потребители приобретают коллекторы ПЭ 100 (из высококлассного сырья) и ПЭ 80 (сырье на класс ниже). Так как диапазон рабочих температур изделий варьируется в пределах +40-+15⁰, они идеально подходят для холодного водоснабжения.

Лучше всего для прокладки таких систем подойдут коллекторы, внутренний диаметр которых составляет от 16 до 25 мм.

Эти материалы обладают немалым количеством достоинств, среди которых:

1. Надежность.
2. Длительный эксплуатационный срок.
3. Простой монтаж.

Для прокладки магистрали подачи воды может использоваться разного диаметра ПНД труба. Монтаж водопровода в доме или квартире своими руками при применении полиэтиленовых коллекторов упрощается за счет специальных крепежных деталей (фитингов, муфт). Иногда в качестве соединяющих элементов используются латунные втулки и муфты. Также может осуществляться монтаж полиэтиленовых труб с помощью компрессионных фитингов.

Подготовительные работы и этапы монтажа

Глубока в землю трубы не зарывают, так как вода на зиму сливается Схема водопроводной сети на приусадебном участке будет зависеть от того, какой трубопровод будет установлен – постоянный или разборной.

Последний вариант изготовить своими руками намного легче. Он состоит из шлангов, которые изготовлены из силикона или пластмассы, и связующих деталей из пластика, пластмассы или стали. Используя специальные качественные соединения, можно создать стыковку, которая не будет течь.

Чаще всего водопровод изготавливают из полипропиленовых труб, которые находятся под уклоном относительно источника водоснабжения. Наклон к сливному вентилю должен приблизительно составлять 8-15 градусов. Если система водопровода будет стационарной, лучше всего поместить ее в траншеях небольшой глубины, а на поверхность вывести несколько оросительных кранов.

Прежде чем приступать к установке, нужно подготовить чертеж, чтобы было проще рассчитать, какое количество материала потребуется. На этой стадии проектирования нужно рассчитать количество и размер труб, других инструментов и материалов.

После разметки можно приступать к копке траншеи. Оптимальная ее глубина – 0,4 метра, за исключением случаев, когда трубы прокладывают под грядками.

Полив может осуществляться с помощью оросительной системы или шланга. В местах соединения трубопровода и центральной магистрали монтируют вентиль или вводный кран. Трубы, изготовленные из полиэтилена низкого давления, соединяют с вводным краном муфтой. Она находится на внешней и внутренней стороне – это зависит от места расположения резьбы. После закрепления соединения монтируют кусок трубы со шлангом и тройник.

Сгибание труб

Монтируя систему летнего водопровода на даче, важно знать, какими способами можно сгибать трубы, чтобы не нарушить их целостность

• Для осуществления изгиба понадобится несколько заглушек, которые заполняют песком. Этот способ сводит вероятность образования надломов к минимуму. В качестве альтернативы можно применять деревянные чопики, а не заглушки. Трубы изготавливают разной прочности, поэтому, сказать трудно, сколько усилий придется приложить. Самый простой метод сгибания – вставить в трубу еще одну, но с небольшим сечением, найти упор и придать ей нужную форму, оказывая физическое воздействие.
• Трубы квадратной формы и большого диаметра сгибают при помощи горелки и песка.
• Для алюминиевых и стальных труб также понадобится горелка. Изделие засыпают песком и с обеих сторон ставят заглушки. Требуемый участок нагревают докрасна и сгибают.

При неправильном использовании горелка может оставить дырку в строительном материале, поэтому рекомендуется регулярно отводить ее в сторону.

Как вручную сгибать трубы

Чтобы самостоятельно сгибать трубы, изготовленные из металлопластика, нужно строго следовать следующим рекомендациям:

• Сгиб осуществлять медленно и без резких движений.
• Чтобы получился требуемый угол наклона, необходимо перед сгибом заложить куски проволоки.
• Чем больше рычаг трубы, надетой на конструкцию, тем проще его согнуть.

Для сгибания полипропиленовых труб разогревают требуемый участок феном до 150 градусов. Сгибается отрезок с самой толстой стенкой. Также сгибают строительный материал без предварительного нагревания, но тогда максимальный угол наклона составит 8 градусов. Перед заполнением системы водой проверяют трубы на отсутствие дефектов и повреждений.

Способы прокладки труб

Есть два способа, которыми можно обустроить водопровод и обеспечить себя коммуникациями:

1. Наземный (открытый). Такой метод очень популярен у дачников, потому как систему можно не только быстро собрать, но и быстро разобрать и убрать на хранение, обеспечив тем самым безопасность материалов в холодное время года. Она монтируется на (над) поверхности земли в виде контура с затяжными фитингами в местах стыков или разветвлений.Но, учитывая, что при небрежном обращении линии открытого водоснабжения могут пострадать от садовой или сельскохозяйственной техники, монтаж линий предпочтительнее выполнять на специальных подставках (опорах). Устанавливая такую систему, учитывайте все нюансы ее эксплуатирования.
2. Подземный (траншейный). Трубопровод может быть проложен и под землей посредством закладки коллекторов в траншеи. В данном случае не помешает установить дополнительно ограждение либо навесить ленту вдоль линий подачи воды. Если же планируется стационарная подземная система водоснабжения, траншеи лучше дополнить греющим кабелем, чтобы магистраль функционировала в любое время года.

ПНД трубы для водопроводов на дачных участках выбирают потому, что их сборка доступна любому желающему без использования дорогостоящего оборудования. Главное, чтобы схема коммуникаций была заранее тщательно продумана, а детали для ее реализации – были взаимосвязаны.

Статья по теме: Устройство автополива

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Электромуфтовая сварка

Сварочная процедура, подразумевающая использование специальных фитингов и установок, предъявляет высокие требования к подготовке торцов, упрощает проведение работ в труднодоступных местах.

Для монтажа трубопроводов посредством электрических муфт потребуется выполнить ряд операций:

1. отрезать трубы с учетом глубины фитингов;
2. произвести механическую и химическую обработку резов, удалив неровности и загрязнения;
3. вставить подготовленные края в муфту;
4. подключить контактные провода сварочного аппарата к специальным разъемам на фитинге;
5. активировать процесс сваривания.

Продолжительность подачи тока определяется параметрами муфты. Корректно установить показатель помогает штрих-код на изделии.

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

• Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
• Различные фитинговые соединения.
• Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
• Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
• Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы. Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей

Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.

Материалы для водопровода

Наиболее востребованными коллекторы ПНД остаются все же для обустройства подачи воды для бытовых или технических нужд на приусадебных участках, дачах и в частных домах.

Благодаря таким системам пользователи получают воду от скважины (от колодца) на даче, используемую в дальнейшем для полива, орошения, наполнения бака летнего душа и т. д. В большинстве случаев с такой целью потребители приобретают коллекторы ПЭ 100 (из высококлассного сырья) и ПЭ 80 (сырье на класс ниже). Так как диапазон рабочих температур изделий варьируется в пределах +40-+15⁰, они идеально подходят для холодного водоснабжения.

Лучше всего для прокладки таких систем подойдут коллекторы, внутренний диаметр которых составляет от 16 до 25 мм.

Эти материалы обладают немалым количеством достоинств, среди которых:

1. Надежность.
2. Длительный эксплуатационный срок.
3. Простой монтаж.

Для прокладки магистрали подачи воды может использоваться разного диаметра ПНД труба. Монтаж водопровода в доме или квартире своими руками при применении полиэтиленовых коллекторов упрощается за счет специальных крепежных деталей (фитингов, муфт). Иногда в качестве соединяющих элементов используются латунные втулки и муфты. Также может осуществляться монтаж полиэтиленовых труб с помощью компрессионных фитингов.

Организация летнего водопровода

В зависимости от материала системы, трубы оставляют сверху или укладывают в специально подготовленные канавы. Организация трубопровода под землей более надежна, поэтому не стоит жалеть время на земляные работы. Поверхностную разводку сделать гораздо быстрее, однако риск ее повреждения гораздо выше.

Монтаж трубопровода зависит от выбранного типа системы полива. При размещении водопровода в траншеях, пластиковые трубы раскладывают по схеме, собирают систему посредством фитингов. После сборки тестируют, запуская воду и проверяя надежность соединений

Во время укладки зимнего водопровода обращают внимание на защиту от морозов. Систему можно провести ниже уровня замерзания грунта, дополнительно утеплить или проложить рядом специальные нагревательные кабели

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Технические характеристики и особенности монтажа полиэтиленовых труб

Трубы из полиэтилена низкого давления или просто полиэтиленовые изделия применяют только для прокладки холодного трубопровода. Ведь от горячей воды материал сразу же теряет свои эксплуатационные характеристики. Есть ограничения и к монтажу – материал ПНД разрешено использовать только внутри домов или же в траншеях на глубине, где не промерзает земля. При всем этом ПНД изделия являются востребованными из-за дешевизны и легкости монтажа.

Характеристики труб ПНД

Технические особенности

Трубы ПНД изготавливают из полиэтилена низкого давления. Именно свойства этого материала определяют технические характеристики изделий:

• легкость – вес кубического метра ПНД составляет 900 килограмм, что упрощает монтаж труб,
• устойчивость к давлению в десятки атмосфер, граничный предел прочности составляет 3-5 МПа,
• ограничение рабочего температурного режима – при температуре меньше 0°С ПНД стекленеет, а при превышении 40°С – теряет кольцевую жесткость,
• небольшое тепловое расширение – при нагреве до 70°С изделие из полиэтилена низкого давления увеличивается только на три процента.

Сфера применения

Продукция из полиэтилена низкого давления применяются при

• прокладке трубопроводов для транспортировки питьевой или технической воды с температурой до 40°С,
• прокладке трубопроводов для транспортировки газообразных или жидких материалов с температурой ниже 40°С,
• прокладке фекальной или ливневой канализации,
• сооружении короба или изоляционного слоя для электрических кабелей (для этих целей выпускают гофротрубы ПНД).

Важно также, чтобы транспортируемый материал не вступал в реакции с полиэтиленом, был инертным к этому веществу

Нормативы труб ПНД

Допустимые параметры изделий указаны в ГОСТе 18599, изданном в 2001 году. Этот документ регламентирует диаметр и толщину стенок. Эти параметры тесно связаны с типом использованного полимера.

1. Разбег диаметра труб из полиэтилена РЕ 33 составляет 10-160 мм при толщине стенок в 2-12 мм. Но такие изделия крайне ненадежны при большом давлении – при нагрузке более 3,2 МПа материал лопнет.
2. Использование другого полимера сорта РЕ 100 создает условия для производства изделий больших размеров. Теперь диаметр будет колебаться в пределах от 32 мм до метра с толщиной стенки 1-59 мм. Рабочее давление жидкости в таком трубопроводе допустимо до 10 МПа.
3. Сорта полимера РЕ 63 и РЕ 80 позволяет создавать крупногабаритные изделия. При этом допустимый начальный диаметр составляет всего 16 мм с толщиной стенок 2-67 мм. В такой трубопровод газообразный или жидкий носитель подается под давлением 6,3-8 МПа.

Только по диаметру в сортаменте формируется 34 оригинальных изделия. Также выпускается 15 типоразмеров продукции из сорта РЕ 33, 30 типоразмеров из сорта РЕ 63, 34 изделия из сорта РЕ 80 и 26 изделий из сорта РЕ 100. Такое разнообразие продукции позволяет заказчикам подобрать изделие, исходя из необходимых технических характеристик и пропускной способности.

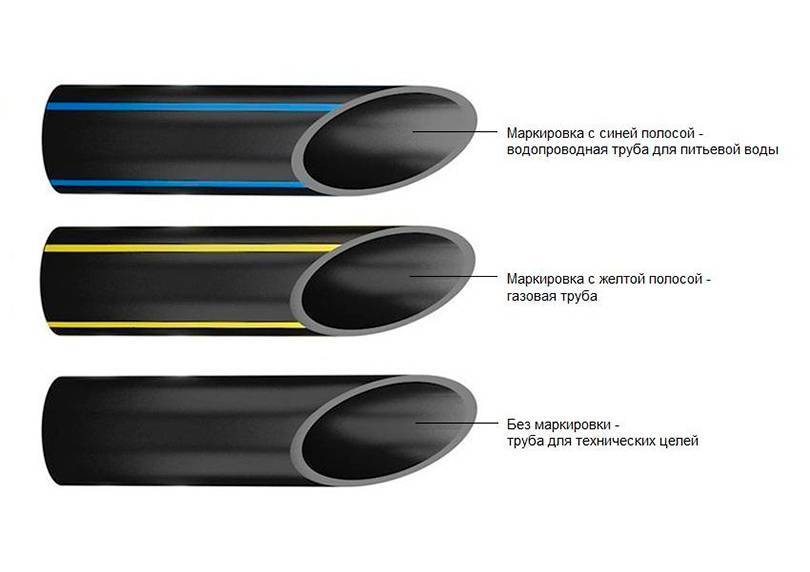

Маркировка

Для упрощения выбора труб ПНД и предотвращения ошибок при их монтаже на внешнюю поверхность изделий наносится соответствующая маркировка:

• название производителя и ГОСТ 18599-2001, по стандартам которого производят изделия,
• используемый сорт полиэтилена,
• величина сортамента, то есть наружный диаметр – например, труба ПНД 25, 32, 50, 63 или даже 225 мм, что обуславливает характеристики и пропускную способность изделия,
• следующее значение обозначает толщину стенки в миллиметрах,
• номинальное рабочее и максимально допустимое давление в МПа,
• дата изготовления и номер партии.

Следует отметить, что изделия маркированы и цветовыми полосами. Желтая указывает на возможность использования трубопроводов для транспортировки газа, а синяя обозначает прокладку водопроводных сетей.

Зачастую мерные отрезки ПНД труб составляют 5-24 метров. Хотя полиэтиленовые водопроводы диаметром до 180 миллиметров реализуются в бухтах протяженностью 30−40 метров, а иногда и до 0,5 километра – такие водопроводные сети делают с минимальным количеством соединительных муфт, что удобно при сооружении сети наружного водовода.

Преимущества

Несмотря на ряд ограничений, такие изделия обладают весомыми преимуществами.

Технические характеристики и особенности монтажа полиэтиленовых труб Качественные и недорогие трубы ПНД применяют для прокладки водопроводов, транспортировки газа и изоляции электрокабелей.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

1. С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
2. С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.
