Водоотводный лоток с решеткой: сфера применения, устройство, материал изготовления и цена

Классификация

Бетонные лотки дифференцируются по несущим характеристикам, которые находят отражение в виде классе нагрузки:

С250 – элементы, которые используются при строительстве автомобильных трасс со средней и малой интенсивностью движения, а также при обустройстве инфраструктуры автостоянок легкового транспорта;
D400 – изделия востребованные для дорог и автотрасс большой пропускной способностью с высокой интенсивностью движения, а также для промышленных зон, гаражных комплексов и автомобильных заправок;
F900 – элементы с таким обозначением обладают самыми высокими прочностными показателями и находят применение в качестве отдельных модулей в системах водоотводов портов, аэропортов, крупных центров логистики и доставки грузов;
Е600 – класс, соответствующий изделиям, переназначенным для формирования водоотвода с полотна автомобильных магистралей, железной дороги, а также для использования в условиях крупных промышленных предприятий.

Для бытовых целей находят применение полимербетонные лотки или изделия класса С250, обладающие наименьшей стоимостью. Помимо этого модули классифицируются по таким параметрам, как: форма, глубина, габаритные размеры. Ныне реализуется производство лотков одинаковой длины – 100 см, в то время как значение внутреннего сечения может варьироваться в широких пределах.

Помимо этого по конструкции различают телескопические и прикромочные лотковые элементы.

Как выбрать?

Отводы для сточных вод изготавливают из разных материалов, одним из востребованных являются пластиковые отводы для канализации. Это неслучайно. Помимо невысокой цены, а в России она варьируется от 230 рублей до 3500 тыс. за единицу, пластмассовые отводы имеют следующие преимущества:

повышенный уровень ударопрочности;
упругость самого материала даёт возможность выдерживать значительные нагрузки;
устойчивость к резким изменениям температур (рассчитаны на диапазон от -40 о до +95 о С);
устойчивость к химически активным веществам (автомобильные ГСМ, антифриз, дорожные материалы для борьбы с гололёдом и пр.);
небольшой собственный вес (облегчается транспортировка, сборка/разборка, монтаж систем);
гладкая структура поверхности, что очень важно для самоочищаемости и пропускной способности;
лёгкость монтажа;
наличие одновременно нескольких возможностей отводов сточных вод.

Пластиковые лотки изготавливаются из морозостойкой композиции, основу которой составляет вторичный пропилен в совокупности с этиленом, добавками. Получают смесь путём переработки отработанных материалов на экструзионном оборудовании. Метод предусматривает литьё вязкой жидкости под давлением.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

высокая прочность, сравнимая с изделиями из чугуна;
небольшая цена;
долговечность;
относительно несложный монтаж, даже несмотря на вес изделий;
возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает . В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

Схема установки пластиковых лотков серии DN100

Установка в асфальтовое покрытие

Класс нагрузки	Основа: ширина C / толщина Н, см	Марка бетонной основы
А15	10/10	В25
В125	10/10	В25
С250	10/15	В25
D400	15/20	В25

Установка в бетонное покрытие

Класс нагрузки	Основа: ширина C / толщина Н, см	Марка бетонной основы
А15	10/10	В25
В125	10/10	В25
С250	10/15	В25
D400	15/20	В25

Установка в плитку

Класс нагрузки	Основа: ширина C / толщина Н, см	Марка бетонной основы
А15	8/10	В25
В125	8/10	В25
С250	8/10	В25
D400	8/10	В25
D400	10/10	В25

Инструкция по монтажу водоотводных лотков
Инструкция по монтажу водоотводных лотков серии Super
Монтаж дождеприемников Gidrolica
Классы нагрузок водоотводных лотков и дождеприемников

Главная > Инструкции по монтажу > Система водоотвода Gidrolica > Установка лотков (каналов)

Сортамент водоотводных лотков

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

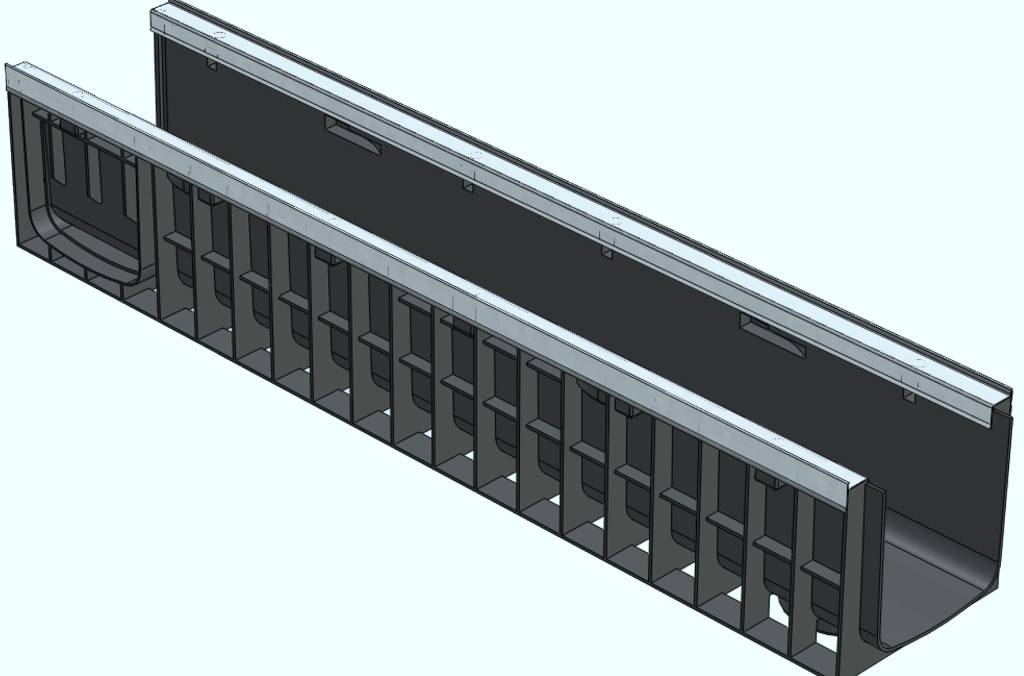

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна
. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

Длина – один метр.
Ширина – от 0,14 до 0,5 метра.
Высота – от 0,06 до 0,79 метра.
Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

Максимальная длина – 500 миллиметров
Наибольшая ширина – 200 миллиметров.
Толщина решетки – не менее 50 миллиметров.
Пропускное отверстие – не менее DN100.

Правила монтажа

Укладка пластиковых лотков не предполагает каких-либо специфических нюансов, поэтому технология выполнения монтажа довольно проста даже для простого обывателя, не имеющего практического опыта обустройства системы отводы влаги. В первую очередь, следует подробно изучить схему устройства водоотвода и выполнить необходимые замеры. Пластиковые лотки подбираются с учетом типа грунта, где предполагается установка изделий.

Определившись с особенностями среды, где будет эксплуатироваться конструкция, уже станет достаточно просто подобрать необходимый размер лотка и нужный уровень пропускной способности продукции.

Для проведения монтажа потребуются следующие изделия и инструменты:

лотки с решетками;
бетонный раствор;
лопата и ножовка;
пила, молоток, акриловый герметик.

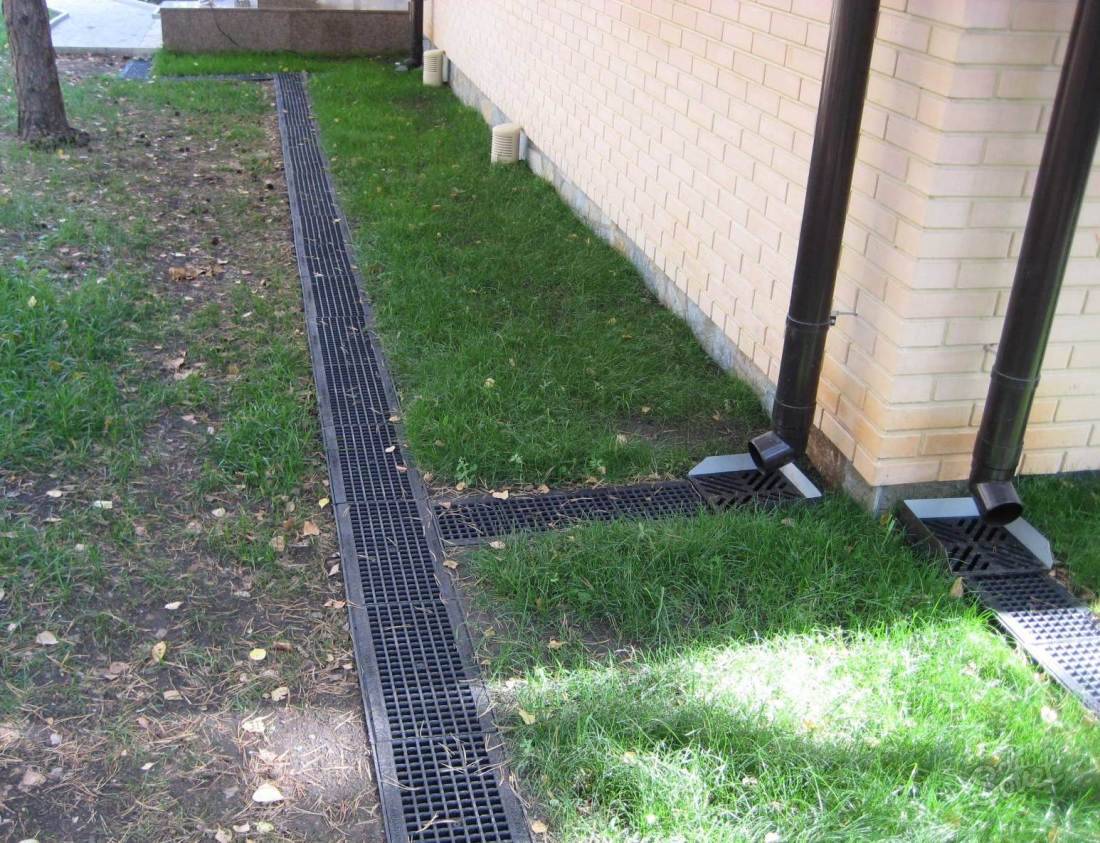

Чаще всего систему водоотвода устанавливают по периметру здания, расположенного на территории, однако, это совсем необязательно. Приступая к рытью траншеи, стоит учитывать необходимость создания бетонной подушки на дне. При укладке лотков необходимо учесть, что решетка должна располагаться немного ниже уровня основания, примерно на 5–6 см. После выполнения работ по созданию траншеи, в ней заливается подушка из бетона, высота которой должна составлять не менее 10 см.

Водоотводные лотки укладываются в центре канала, закрываются решетками и обтягиваются пленкой для того, чтобы убрать лишний бетон по краям. Между лотком и стенками каналов отливают опоры из бетона. На угловых стыках элементов образующиеся зазоры в креплениях обрабатываются при помощи герметика.

При обустройстве системы водоотвода, над которой впоследствии будет уложен асфальт, все каналы стоит укрыть ДВП. При проведении регулярной чистки и осмотра системы отвода влаги грамотно обустроенная конструкция сможет прослужить не одни десяток лет.

О том, как установить водоотводные пластиковые лотки своими руками, смотрите в следующем видео.

Особенности водоотводных лотков

Конструкция и назначение

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент системы участка.

Лоток – это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

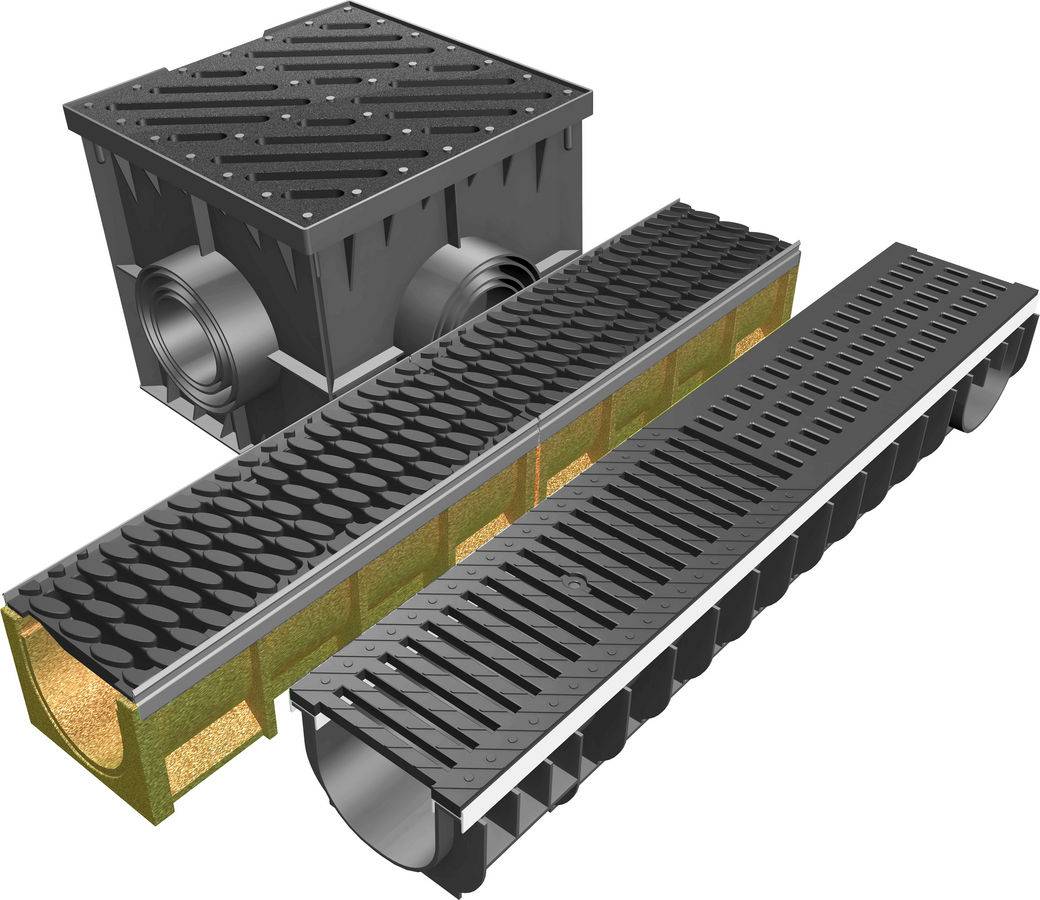

Разновидности лотков

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

Изображение	Виды лотков
	Бетон или железобетон . Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки – большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.
	Пластик . Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток – низкая прочность и плохая сцепка с бетоном.
	Металл . Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток – высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы . Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

А15
. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
В125
. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
С250
. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
D400
. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
Е 600

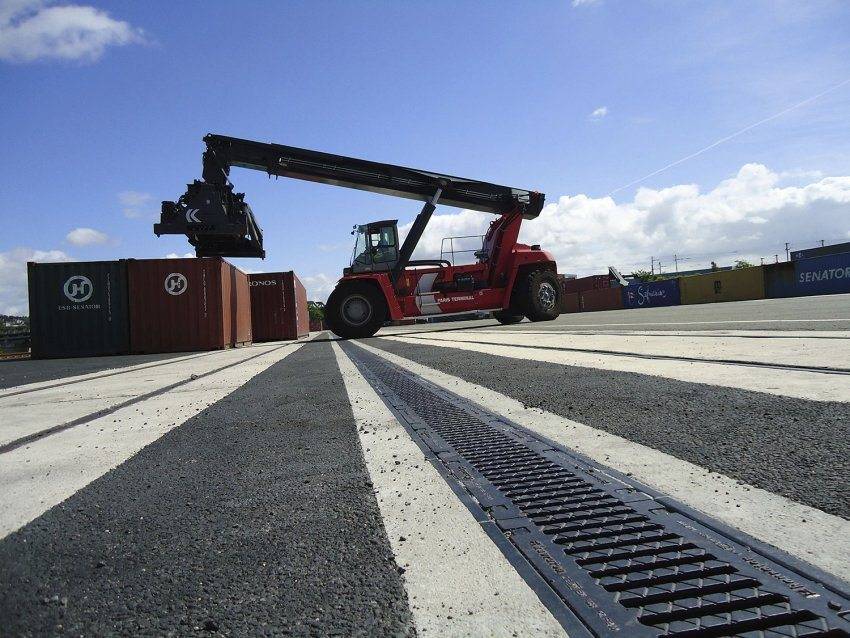

. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
F900
. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые – в местах, где может проезжать автомобиль.

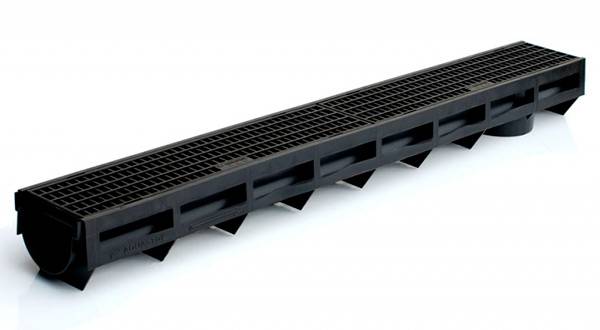

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

цена. Пластиковые лотки стоят дешевле всех аналогов;
небольшой вес, который обеспечивает простоту транспортировки и монтажа;
устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
устойчивость к низким и высоким температурам, от -40 до +900С;
относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Устройство и основные характеристики

Лоток водоотводный

— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требованияк уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

На участке городского или загородного дома чаще всего требуется использование различного вида лотков. Инженерно-коммуникационные

монтируются под каждой водоотводной трубой жилого дома или другого здания. Дорожно-коммуникационные должны быть установлены под подъездной дорогой, под садовыми дорожками, на площадке перед гаражом.

Лоток может быть бетонный , железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп

А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
D 400 (до 40 т) — в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
Е 600 (до 60 т) — около промышленных предприятий, логистических центров, складов;
F 900 (до 90 т) — на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.
