Как устроена водонапорная башня

Виды водонапорных башен

Подобные конструкции применяются человечеством несколько столетий. Пик их популярности приходится на конец 19 — первую половину 20 века. В то время они использовались в депо и вокзалах для обслуживания паровозов. С тех пор они утратили свое значение, но до сих пор используются, например, для автономного водоснабжения загородных участков или промышленных предприятий.Первые водонапорные башни возводились преимущественно из красного кирпича, реже – из дерева. Затем появились железобетонные конструкции. Во второй половине 20 века ученый Рожновский предложил свою конструкцию из стальных листов.

Башня Рожновского внешне очень похожа на гранату с рукояткой. Диаметр основания водонапорной башни в 1,5-2 раза меньше диаметра бака. Преимущества такой конструкции заключаются в высокой скорости сборки (полые цилиндры сваривают из стальных листов) и простой установке на территории, а также в сравнительно небольшой массе.

Сейчас для водоснабжения чаще всего устанавливают индивидуальные резервуары в виде объемных металлических баков. В качестве опор используют стальные или железобетонные колонны.

Функциональная значимость водонапорной башни

      Зачастую при установке водонапорных башен речь идёт о поднятии на высоту воды в объеме от 50 кубов. Потребителей у этого ресурса много и расходование осуществляется неравномерно. Классическая функция при этом может заключаться в снабжении водой тех районов, что остро нуждаются в ней (к примеру, дачных посёлков, где нет обычного водопроводного полива от централизованной системы).

     Однако существуют и другие функции, что могут выполняться таким сооружением:

• Стабилизация насосных станций. Если насосная станция будет подавать воду из скважины сразу в дома потребителей, то трубопровод и оборудование будут подвергаться частой перегрузке. Исключить поломки и аварийные остановки возможно, установив башню, что будет поддерживать давление, сохраняя функциональное состояние насосов.

• Выравнивание давления в системе. Защита от перегрузки – это не единственная польза для трубопроводной системы. Башня помогает усилить давление в самой подающей линии (на пути к потребителям). Не нужно расходовать мощность насосного оборудования для прокачки воды уже после её поднятия в резервуар.

• Наличие аварийного запаса воды. Поломка оборудование или профилактические работы не останавливают систему подачи воды, поскольку в сообщающихся сосудах перекачка осуществляется без приложения какой-либо внешней силы.

• Подготовка водных ресурсов к эксплуатации. Вода из скважины не всегда соответствует нормативным требованиям различных технических и санитарных регламентов. В связи с этим прокачка её через резервуар необходима, ведь на пути жидкости можно установить системы фильтрации, что позволяет добиться определенного уровня чистоты.

     Задача водонапорной башни предопределяет ряд её технических параметров: конструкция, высота, объем резервуара, расположение и т.д.

Очередь на реконструкцию

Пожалуй, на этом список башен, получивших вторую жизнь, обрывается. Но есть еще и «очередники» — водонапорки, которым обещали нечто лучшее, чем заряд тротила.

Например, самая известная водонапорная башня Минска в районе пересечения железной дороги и проспекта Жукова уже с начала 90-х ждет реконструкции. Ее постройка датирована началом XX века, стиль ― неоготика, на стене есть охранная табличка. Раньше башня обеспечивала водой больничные корпуса, паровозное депо и станцию. Кстати, это единственное инженерное сооружение начала XX века, сохранившееся до нашего времени.

В 1991 году башня перешла в частные руки, но собственник так и не решил, что с ней делать, и продал архитектору Сергею Асташенку. Последний два года назад заявлял прессе, что намерен открыть в бывшей водонапорной башне творческую мастерскую.

Внутри даже начались работы по реконструкции: появились новые перекрытия, вместо деревянных щитов в оконных проемах — стеклопакеты. Но, похоже, работы еще не закончились. На первом этаже горит свет, слышны голоса. Но оценить актуальное состояние башни не удалось: железная дверь заперта, а люди внутри общаться с журналистом отказались.

В Минске это не единственная водонапорная башня. Просто другим повезло меньше.

Например, башня на территории авиационного колледжа по улице Уборевича была построена в 1930 — 1950 годы. Сейчас вход заложен.

А вот башня в бывшем имении Тышкевичей в Логойске. Ей тоже не повезло — классическая заброшенка, хотя состояние стен отличное.

Сварные Эйфелевые башни

Сварные Эйфелевые башни

Ни для кого не секрет что такое Эйфелева башня. В 1889 году этот высотный металлокаркас задумывался как временное сооружение, но стал самым знаменитым памятником архитектуры. Особенность этой конструкции в том, что она на 99% состоит из металла или клёпок. Эйфелева башня – архитектурная металлоконструкция, которая отдалённо напоминает мачту линии электропередач. Высота этой конструкции 300 метров. Создать такую грандиозную постройку в современном мире не составит труда, однако есть ли в этом смысл? Большую башню однозначно изготавливать нецелесообразно, а вот создать маленькую Францию на территории торгового центра или на благоустроенной дачной территории – это запросто.

Сварная Эйфелева башня даже небольших размеров всегда вызывает интерес у прохожих. Это как рассматривать макет оригинала, доступно и интересно.

В середине 2000-х годов появилась мода на копии Эйфелевой башни в масштабе 1:100 – их в поисковиках называли «Кованая Эйфелева башня», от незнания технологии изготовления. На данный момент существует 3 разновидности этой конструкции: сварная, кованая, лазерная резка. Рассмотрим их подробнее:

· Кованая Эйфелева Башня

– имеет маленькие габариты, высокую прочность (от термической обработки), на изделии присутствует фактура. Такая работа является высокохудожественной и в большинстве случаев украшает интерьер. Но и экстерьерные работы не исключение.

· Сварная Эйфелева башня

– наиболее популярный вариант у желающих воспроизвести маленькую Францию. Габариты конструкций от 1,5 до 15 метров высотой. Это мощные, надёжные и невероятно схожие с оригиналом, изделия.

· Эйфелева башня с лазерной резкой

– базовые габариты цельнометаллической башни до 2,7 м в высоту. Почему 2,7? У лазерных комплексов с ЧПУ есть небольшое ограничение рабочей области до 3000мм, 300мм оставляется запас на изгиб конструкции для формирования ножек. Встречаются и Варианты до 5 метров высотой, но они выполнены в сборном варианте и не всегда привлекательны из-за ограничений по толщине металла.

Сварные башни обладают рядом преимуществ, но не стоит забывать, что у каждого из предложенных вариантов найдутся свои почитатели. Впрочем, наша компания может изготовить совершенно любую конструкцию Эйфелевой башни и доставить в любую точку России.

Этапы монтажа

Высота и объемы ВБ

Строительство башни начинается только после точного определения места скважины. На предварительном этапе происходит исследование источника и его пригодность для человека. Дальнейшее конструирование осуществляется несколькими этапами.

1. Устанавливается башня на монолитном фундаменте на определенную глубину, в зависимости от типа строения.
2. Реализуется внутреннее устройство: трубопровод, лестница для обслуживания. Сразу устанавливаются разводные трубопроводы и устройство для перелива.
3. Под башней или рядом с ней устанавливается колодец с трубами, от которого и осуществляется поставка ресурса.
4. Основная конструкция и корпус монтируются на завершающем этапе.

В зоне действия водонапорной башни обязательно устанавливается ограждение и охранный пункт в целях защиты сооружения от неблагоприятного антропогенного воздействия. Вход на территорию водопроводного объекта несанкционированным способом запрещен. Все ворота и калитки замыкаются и пломбируются.

Перед наступлением холодных сезонов обязательно утепляют внутренние и внешние трубопроводы.

В ходе эксплуатации водонапорной башни рекомендуется ежегодно менять внешнее покрытие, если корпус изготовлен из металла. Обычно установку окрашивают голубой или серебристой водостойкой краской.

Обслуживание башен Рожновского

Срок службы БР – 30 лет при соблюдении правил эксплуатации, которые предписывают проводить техническое обслуживание сооружения раз в 3-4 года:

• покраска
• удаление ржавчины внутри бака с последующей промывкой и дезинфекцией
• ликвидация трещин и течи
• замена первого металлического кольца
• уход за железнобетонным основанием

При обнаружении крена башни или протекании сварных швов эксплуатация башни прекращается, воду сливают и устраняют неполадки. Если гидротехническое сооружение эксплуатируется в сильный мороз (при – 35°C и ниже), требуется выполнить теплоизоляцию бака с электроподогревом..

Санитарная зона водонапорной башни

– территорию вблизи башни с водой в радиусе не менее 50 м содержать в чистоте, эта территория должна быть ограждена и благоустроена как охранная зона;

– все выходы и лазы в БР на территории охранной зоны башни должны находиться в закрытом и запломбированном состоянии при экслуатации башни; ежегодно перед наступлением зимнего периода следует проверять теплоизоляцию труб водопровода;

– антикоррозионная защита металлических поверхностей водонапорной башни при ее работе и эксплуатации выполняется не реже одного раза в 3-4 года, окраска металла производится в два приема железным суриком на олифе;

– при постоянной эксплуатации необходимо осуществлять ремонт водонапорной башни (восстановление пищевого покрытия) не реже одного раза в год.

Очищенные, отремонтированные или вновь окрашенные водонапорные башни вводятся в эксплуатацию только после их обеззараживания, которое производится раствором хлорной извести или жидким хлором: при экслуатации водонапорных башен большой вместимости — методом орошения с концентрацией активного хлора 200—250 мг/л (из расчета 0,3—0,5 л на 1 м2 внутренней поверхности); для водонапорных башен малой емкости — объемным способом с концентрацией активного хлора 75—100 мг/л при контакте 5—6 ч и дозами не менее 25—50 мг/л прн суточном контакте хлорной воды с поверхностями.

Через 1—2 ч после дизенфекции башни промывают фильтрованной водой. Эксплуатация водонакопительных систем  допускается после не менее чем двух удовлетворительных бактериологических анализов после дезинфекции, производимых с интервалом времени полного обмена воды между взятием проб.

Ежедневно, в процессе эксплуатации, водонапорные башни подлежат наружному осмотру, при котором должно быть проверено:

• отсутствие явных течей водонапорной башни, подтеков и мокрых пятен на наружной поверхности тепловой изоляции;
• исправность указателя уровня воды в баке и регулятора уровня;
• отсутствие протечек через сальники запорной и регулирующей арматуры;
• отсутствие засора или замерзания переливной и вестовой труб;
• исправность работы сигнализации достижения предельного уровня и включения насосов при достижении нижнего уровня.

В чём уникальна башня Шухова в селе Полибино?

Впервые, форма инженерного сооружения впервые была представлена, как однополостный гиперболоид вращения, полученный вращением гиперболы вокруг её мнимой оси. К восьми кольцевым основаниям были прикреплены 80, совершенно прямых стальных профилей. Ромбовидные пересекающиеся друг с другом профили в конечном итоге образовали сетчатую стальную оболочку, которую, с низу до верху фиксировали восемь параллельных стальных колец. Высота водонапорной башни — 25,20 м. (исключая фундамент, резервуар для воды и смотровую площадку).

Уникальность объекта еще заключена в наличии двухуровневой смотровой площадки, на которую можно было подняться по подвесной металлической винтовой лестнице, ведущей вверх через весь гиперболоид, сквозь резервуар.

Первая, большая смотровая площадка располагалась на верхней центральной части бака с водой, вторая, малая смотровая площадка располагалась выше на несколько метров, завершая гиперболоид. Таким образом вся конструкция, от каменного фундамента, сделанного из белого тёсаного камня, до малой смотровой площадки, составила в высоту 37 метров!

Шуховская башня Шухова в Полибино, находится под охраной государства, как объект культурного наследия, но срочно нуждается в серьёзной реставрации.

Сейчас объект Водонапорная башня конструкции В.Г. Шухова представляет туристический бренд Данковского района — туристско-реакционный кластер «Шуховский», главная цель которого, объединить усилия бизнеса, власти и общественных организаций, — восстановить объект культурного наследия и включить усадьбу Нечаевых-Мальцевых и установленную на ещё территории, башню Шухова, в систему международного туризма.

Так, В. Г. Шухов навечно вписал своё имя золотыми буквами в летопись Данковского района. Кроме того, великий инженер применил свой талант применил при создании конструкции крыши и части сводов храма Дмитрия Солунского в селе Берёзовка, Данковского района.

Туристический центр Данковского района, включил усадьбу в Полибино и водонапорную башню конструкции В. Г. Шухова, в туристический маршрут. Кроме того, здесь проводиться ежегодный фестиваль русского романса «Звуки усадьбы», который служит туристической привлекательности объекта, созданию площадки для развития около культурного бизнеса и социально-экономического развития территории поселения. Такие туристические бренды, способны сосредоточить внутренний туризм на большую эффективность и воссоздать объект культурного наследия.

Дворянин и меценат

Благодаря помещику Ю. С. Нечаеву-Мальцеву на Данковской земле появились уникальные культурные артефакты, которые не только радуют глаз, но привлекают туристов, позволяя гордиться местному населению за свою Родину.

Так в селе Полибино появился великолепный дворец и шедевр инженерного искусства — водонапорная башня невероятной конструкции, в форме гиперболоид.

В селе Берёзовка построен храм, где применены эксклюзивные новинки зодчества того времени.

ТЁММИ: Культура

• Наша группа
• Наша группа

Дополнительное назначение

Другое назначение и принцип работы водонапорной башни тесно связаны между собой. Вода в источнике очень редко соответствуют установленным санитарным нормам, поэтому если она используется для бытовых нужд или для питья, водонапорная вышка используется как фильтрующая установка.В систему подающего трубопровода встраивают фильтры грубой очистки, которые задерживают тяжелые металлы, оксиды железа и свинца, песок и другие загрязнители. В баке пода отстаивается и становится еще чище. Система очистных картриджей, установленных на подающем водопроводе, может очищать воду от болезнетворных бактерий, доставляя к потребителю идеально чистый продукт.

Создание аварийного запаса воды, который может использоваться в случае поломки водопровода или возникновения пожара – еще одна дополнительная функция водонапорной вышки.

Устройство охранной зоны башни и правила эксплуатации

Санитарная охрана источников водоснабжения является необходимой и имеет следующие цели:

–  обеспечения населения доброкачественной водой для хозяйственно-питьевых нужд в достаточном количестве;

–  предупреждение загрязнения как открытых источников водоснабжения, так и подземных;

–  установление условий и проведение мероприятий, при которых возможно использование водоемов для хозяйственно-питьевых целей.

В целях обеспечения населения доброкачественной питьевой водой действует ГОСТ 2874-73 «Вода питьевая» в котором регламентированы нормативы качества подаваемой населению водопроводной воды и определение ответственности хозяйственных организаций за несоблюдение этих нормативов.

Санитарные требования к качеству воды источника водоснабжения, который используется для хозяйственно-питьевых целей, изложены в    ГОСТ 2761-74 «Источники центрального хозяйственно-питьевого водоснабжения».

Виды сооружений

Внутри высокого сооружения имеется трубопроводная магистраль, внутри каждой установлен отдельный рабочий механизм. Существует несколько видов водонапорных башен, которые различаются внешним видом и особенностью работы.

• Строение, выложенное камнем. Такие варианты сооружали еще в прошлом веке. Ее основой служит каленый кирпич, который выдерживает внушительные климатические воздействия (порывы ветра, осадки).
• Железобетонный конструкции. Литые водонапорные башни выполнены из гиперболоидных блоков, представляют художественную ценность. Такие конструкции не уступают по прочности другим вариантам.
• Водонапорная башня на металлической конструкции. Имеет стальной каркас, по внешнему виду может иметь различную устойчивую геометрическую форму.
• Башня в форме «Гранаты». Изготавливается из двух конусов разного диаметра. Основанием конструкции служит опора в форме толстой трубы. Такой вариант отличается простотой монтажа, но не удобен при транспортировке, поэтому стараются перевозить конструкцию частями.
• Индивидуальное строение. Обычно используется для частных целей. Устанавливается резервуар небольшого объема, до 500 литров, на который работает индивидуальная насосная станция. Для подготовки такого сооружения владельцу требуется соответствующее разрешение.

Высота строения выбирается так, чтобы из резервуара вода вытекала максимально быстро, без препятствий.

Колодец как элемент водоснабжения загородного дома

Казалось бы, мы живем в XXI веке. Уже поговариваем о полетах на Марс, искусственном интеллекте и прочих чудесах техники. И в то же самое время какая-нибудь пожилая женщина в глубинке накручивает ворот старенького покосившегося колодца, чтобы добыть воды. Кое-где еще сохранились и работают так называемые “журавли” и даже старинные “ступальные” колодцы. Самое удивительное, что вода в них не идет ни в какое сравнение с тем, что течет из таких удобных городских кранов.

Что такое ступальный колодец? Принцип его работы показан на этом видео. За качество не взыщите – это оцифрованная кинопленка 50-летней давности. Колодец на ней – настоящий, действующий. Не экспонат. Именно так он должен работать.

https://youtube.com/watch?v=jhzUH5ARqcM

Может быть именно поэтому у бабушек в глухих деревнях получаются такие вкуснейшие соленые огурчики, помидорки, про варенья и компоты уж не говорю. Неудивительно, что к таким заветным колодцам приезжают из городов, чтобы набрать воды впрок и пить ее вместо отравы из крана. Да и живут бабушки (и отдельные малопьющие дедушки) в деревнях подольше, чем в городе – 80-90 лет, бывает и того больше. Понятно, что на продолжительность жизни влияет не только вода, но и она вносит свою немалую лепту.

Поэтому, если у вас прямо на участке есть колодец с хорошей питьевой водой, считайте, что вам ДИКО повезло. Остается только сделать водопровод от колодца в дом и дело в шляпе. Чуть попозже посмотрим, как это делается.

Если же колодца нет, придется или бурить скважину, что довольно дорого, или возводить некое подобие водонапорной башни.

Работа башни с автонасосом

Принцип работы водонапорной башни с автоматическим насосом практически ничем не отличается от описанной нами ранее схемы работы. Исключение составляет лишь тот факт, что в такой системе отсутствует насосная станция как таковая. Ее функцию выполняет компактный электронасос.

При снижении уровня воды в емкости ниже порогового значения системой автоматики подается сигнал, и насос начинает накачивать воду в бак. Как только резервуар полностью заполнится, ждут, пока уровень жидкости снова не упадет.

Такие системы используются чаще всего на частных и дачных участках. В качестве индикатора уровня жидкости выступает поплавок, который, опускаясь почти до самого дна, замыкает контакты и отдает сигнал реле, а то уже руководит работой насоса.

Определение характеристик

Чтобы система исправно выполняла свои обязанности, необходимо, чтобы высота водонапорной башни была больше, чем высота любого другого обслуживаемого сооружения. Именно поэтому резервуары с водой часто можно увидеть на крышах многоэтажных домов (особенно в американских фильмах). Если это условие не выполняется, то возможен застой воды в баке.Другим важным параметром водонапорной вышки является объем рабочей емкости. Этот показатель определяется графиком расхода воды потребителями. Обычно размер емкости подбирают так, чтобы накопленной жидкости хватило для использования на протяжении дня. В таком случае насос будет включаться в работу только ночью, что снизит нагрузку на электросеть.

Выпиливание деталей

Правил по выпиливанию много, но основываться нужно к самым распространенным. Первым делом необходимо выпилить внутренние детали, только потом по наружному узору. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным вами линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, не стоит переживать. Такие скосы, неровности можно удалить при помощи плоских напильников или «Крупнозернистой» шкуркой.

Как используются водонапорные башни при низких температурах

Башни, созданные А.А. Рожновским, сегодня применяются в самых разных климатических условиях, в том числе и в условиях низкой температуры. Но даже эти конструкции имеют ограничения, что не дает возможности использовать их в следующих условиях:

• в зимний период расчетная температура не должна быть ниже -35°С;
• приемлемой массой снегового покрова является 100 кгс/м и менее;
• возможное давление ветра — 38 кгс/м и менее;
• отсутствуют грунтовые воды;
• допускаемой сейсмической активностью в районе может быть 6 баллов и ниже;
• грунты должны быть не пучинистые, не просадочные, т. е. однородные.

Решающую роль во время установки водонапорной башни Рожновского играет учет пределов минусовой температуры. К примеру, процесс установки и эксплуатации конструкции невозможен в условиях вечной мерзлоты или в зоне развития карстового процесса.

В большинстве случаев водонапорную башню нет необходимости утеплять специальными средствами. Обычно происходит естественное образование тепловой «рубашки».

Если вода используется в штатном режиме, то она просто-напросто не успеет замерзнуть. В случае если она применяется реже, то на резервуар можно установить дополнительный «шатер» из дерева, который замедлит процесс замерзания. Когда водонапорная башня используется в полевых условиях, то перед зимой воду следует слить, чтобы предотвратить ее замерзание.

При подготовленной площадке монтаж конструкции в большинстве случаев занимает не более трех дней. Основой служит железобетонный монолитный фундамент, предусматривающий закладные детали. К ним приваривается днище опоры. Далее нижняя часть обсыпается грунтом, высота которого должна составлять не менее 2,5 метра. Этот грунт следует возобновлять через 3–4 года. Он нужен для предотвращения коррозии, что существенно продлит срок эксплуатации.

Кроме того, через каждые 3–4 года, а также при регулярном использовании, следует обновлять покрытие и внутренние поверхности.

Следует помнить, что если предприятие решило установить такую конструкцию, как водонапорная башня, цена будет зависеть главным образом от объема резервуара и высоты опоры.

Водонапорная башня – незаменимая часть системы автономного водоснабжения. Ее можно увидеть в любом старинном городе.

Но если в городах водонапорные башни сохранились лишь в качестве исторических памятников, в небольших населенных пунктах их до сих пор используют по прямому назначению. Когда же впервые появилась первая водонапорная башня, каково было ее предназначение и принцип работы?

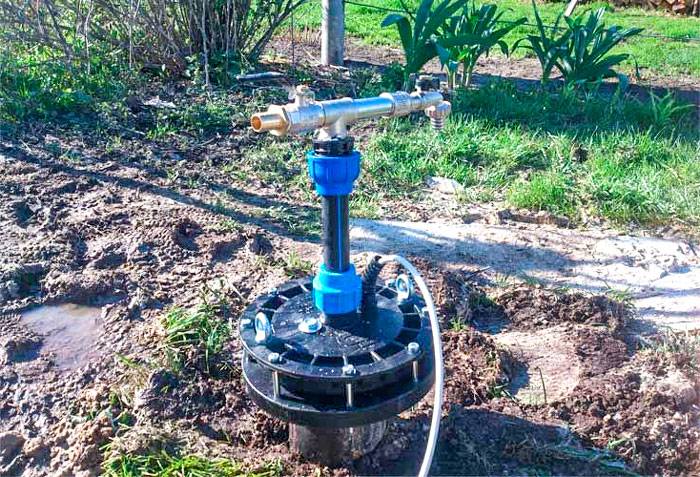

Скважина есть. Что дальше?

Теперь, когда мы стали обладателями собственной скважины с совершенно бесплатной, да, к тому же, еще и питьевой водой, возникает естественный вопрос – как доставить эту воду на поверхность. Ведро в скважину не просунешь. Значит, нужны другие решения.

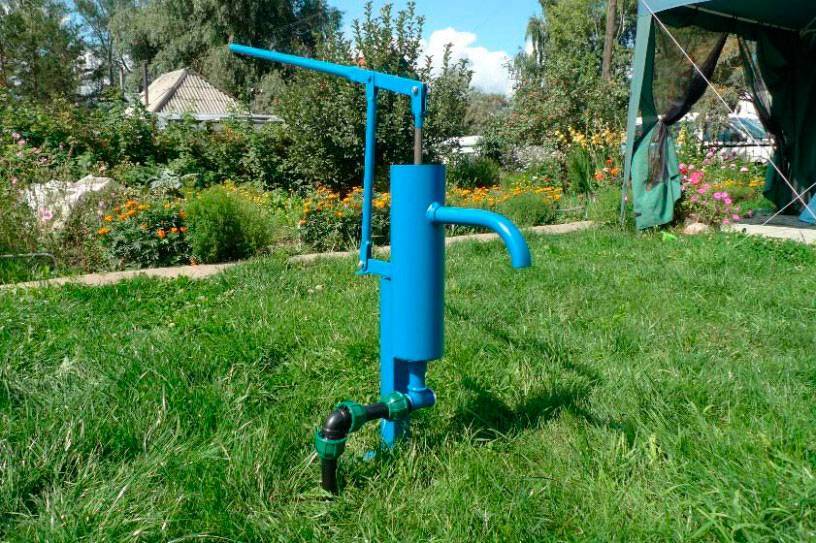

Самое простое и дешевое – установить ручную колонку-водокачку.

Двигая ручку вверх-вниз, мы запросто можем наполнить ведро чистой водой из скважины. Если не ставить сверхзадач, то для готовки еды, небольшого полива, мойки посуды и вечернего душа такой колонки будет более чем достаточно. Заодно можно слегка привести в норму свое изнеженное туловище.

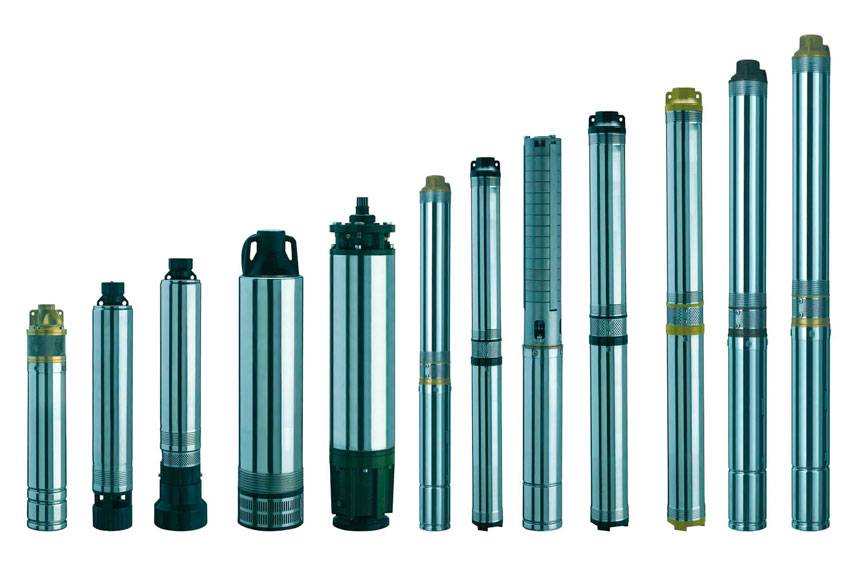

Но уж если на даче есть еще и электричество, то можно подумать о более удобном способе извлечения воды из недр. Например, можно использовать простейший погружной насос.

Они бывают разными и по форме и по мощности. Некоторые опускаются прямо в скважину и постоянно находятся в воде на большой глубине. Другие располагаются на поверхности, а в скважину опускается лишь водозаборная труба.

В принципе, никто не мешает опустить погружной насос в имеющийся на участке колодец. Если вы не собираетесь пользоваться данной системой зимой, то задача значительно упрощается. В случае круглогодичного проживания в доме, придется потратить некоторые усилия чтобы заглубить в землю трубу, которая идет в дом от насоса. Иначе зимой вода в трубе просто замерзнет и ваше водоснабжение от колодца сразу потерпит фиаско.

Это не так уж сложно. Достаточно прокопать траншею от колодца до дома на глубину промерзания почвы:

Далее мы подкапываемся под фундамент, прокладываем трубу так, чтобы даже в самый лютый мороз вода в ней не замерзла. Конечно, на первый взгляд это большая тяжелая работа, но лучше сделать ее один раз, зато потом долгие годы наслаждаться комфортом.

Вернемся к насосам. Самый первый параметр, по которому стоит выбирать прибор, это его мощность. Вы обязательно должны знать глубину своей скважины (можно посмотреть в паспорте, который вам, надеюсь, отдали после окончания работ) и купить устройство с запасом в 25-30%. Если мощности не хватит, насос просто не сможет поднять воду по трубе до поверхности.

К насосу присоединяется труба, электрический кабель и вся система исчезает в холодной глубине, чтобы провести там свои “лучшие годы жизни”. Скорее всего, вы увидите свой насос повторно только осенью, когда будете уезжать с дачи. На зиму его лучше вытащить из скважины и убрать. Не потому, что с ним что-то случится. Просто могут стащить. Люди у нас добрые.

В случае с частным домом для круглогодичного проживания, насос будет извлечен из скважины только тогда, когда выйдет из строя.

Если ограничиться одним насосом, то у вас получается вот такая конструкция:

Если включить электричество и открыть кран, то из скважины потечет вода. Можно подставить ведро или корыто, можно присоединить шланг и наполнить бассейн, а можно… А что если провести этот шланг в дом? Это же было бы просто здорово! Включил тумблер и из крана полилась вода. Все лучше, чем под рукомойником умываться и посуду мыть в тазике :).

И, в принципе, особых проблем-то нет! Установили раковину, провели в дом шланг, в нужное время включили насос – полилась вода. Хочешь, умывайся, хочешь, посуду мой, хочешь, налей в ведро чтобы помыть пол.

Однако это лишь одна сторона вопроса – взгляд сквозь розовые очки. Сразу возникают несколько побочных проблем. Например, куда девать отработанную воду? Не будешь же ее просто сливать в подполье :). Можно, конечно, поставить ведро под раковину, но это опять-таки полумера.

С другой стороны, вода, которую только что извлекли из недр земли, обычно имеет, прямо скажем, весьма умеренную температуру. Градуса четыре-пять. Я бы посмотрел, как некоторые особы, привыкшие ко всем удобствам, станут ей умываться. Да и посуду мыть, признаться, не фонтан. Особенно, жирную.

Наконец, постоянные включения и выключения насоса “по пустякам” подтачивают его ресурс. Ему там в глубине и так плохо, а тут мы его постоянно включаем на несколько секунд.

Ну, и напоследок: напор воды у насоса весьма неслабенький. Представляете что будет, если вы направите эту струю в раковину через обычный смеситель? Думаю, первое же включение подтолкнет вас к мысли, что стоит поискать “более другое” решение :). Как вы говорите? А, смеситель откроете не на полную? Ага! А если трубу со смесителя сорвет?

Так плавно и постепенно мы подошли к водяным насосным станциям – последнему изобретению человечества, которое решает большинство проблем водоснабжения загородных домов. Хоть от колодцев, хоть из скважин, хоть вообще из протекающей мимо речки.

Зачистка фанеры

Зачищаем нашу фанеру при помощи наждачной бумаги. Как Вы уже знаете, для зачистки фанеры в выпиливании применяют «Среднезернистую» и «Мелкозернистую» шкурку. В строительных магазинах Вы наверняка видели шкурки (по-другому наждачная бумага), именно они нам и понадобятся. В работе Вам понадобится «Крупнозернистая», «Среднезернистая» и «Мелкозернистая» шкурка. У каждой из них свое свойство, но совсем разное напыление, при котором она и классифицируется. «Крупнозернистая» шкурка служит для обработки грубой фанеры, т.е. у которой множество пороков, сколов, а так же трещин. «Среднезернистая» шкурка служит для обработки фанеры после «Крупной» шкурки и имеет небольшое напыление. «Мелкозернистая» или по другому «Нулевка». Такая наждачная бумага служит завершающим процессом зачистки фанеры. Она придает фанере гладкость, а следовательно фанера будет приятна на ощупь. Шлифуйте заготовленную фанеру поэтапно, начиная со среднезернистой и заканчивая мелкой наждачной. Шлифовку осуществляйте вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцевой на свету и шелковистой на ощупь. Как лучше подготовить фанеру к выпиливанию и какую наждачную бумагу лучше выбрать Читайте здесь. После зачистки проверьте фанеру на заусенцы и на небольшие неровности. Если нет видимых дефектов, то можно преступать к процессу перевода чертежа.

Технические характеристики, устройство и элементы

Их стоит рассмотреть на примере самой распространенной конструкции таких гидротехнических сооружений, изобретенной советским инженером А.А. Рожновским в 1936 году, и настолько удачной, эффективной при использовании, что автор был в 1942 году награжден Сталинской премией.

Основной идеей талантливого изобретателя было использование унифицированного набора конструктивных элементов высотного водонапорного сооружения, в основном выполненных из металла, что позволяло их быструю транспортировку, сборку на месте за небольшой период, особенно по сравнению со строительством подобных сооружений из кирпича, железобетонных конструкций.

Огромными преимуществами нового вида таких инженерных сооружений было отсутствие необходимости в системе обогрева, что весьма важно для большинства регионов страны, а также вновь разработанная схема управления, полностью работающая в автоматическом режиме. Изобретение первоначально предназначалось для заправки паровозов на железнодорожных узлах, станциях, но стало впоследствии востребованным в других отраслях

В состав башни Рожновского входят следующие элементы:

• Фундаментное основание, выполняемое из готовых строительных блоков или заливкой монолитной плиты.
• Ствол башни, являющийся ее опорной частью, высота которого составляет до 30 м.
• Бак, имеющий типовой размер емкостью 15, 25, 50 или 160 м3, служащий для сбора/расхода воды.
• Стальные трубопроводы для заполнения, отвода воды из бака, откуда она под собственным напором, создавая давление, поступает к потребителям.
• Наружная/внутренняя лестница или скобы для обслуживания.
• Смотровой люк в крыше водонапорного бака.
• Насос, источником воды для которого чаще всего служит подземная скважина или водоем.
• Система автоматики – контактные датчики верхнего, нижнего уровней воды в баке, реле включения/отключения электропитания насосов.
• Аварийное устройство перелива воды на случай отказа автоматики.

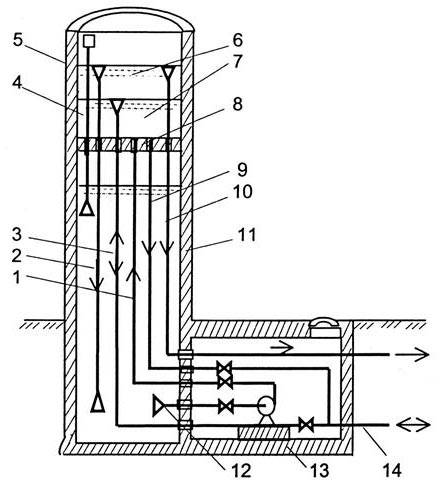

Схема оборудования водонапорной башни-колонны

1 – напорная труба для подачи воды из колонны в бак; 2 – рабочая переливная труба; 3 – подающе-отводящая труба; 4 – воздушная труба; 5 – бак; 6 – регулирующий объем; 7 – неприкосновенный противопожарный объём; 8 – днище бака; 9 – труба для подачи воды в сеть при тушении пожара; 10 – предохранительная переливная труба; 11 – колонна; 12 – всасывающая труба насоса; 13 – насосная станция подкачки; 14 – труба к водопроводной сети

Согласно СП 8.13130.2020 к техническим параметрам, устройству водонапорных башен предъявляются следующие требования:

• Расчетный объем воды в баке должен обеспечить наружное и внутреннее тушение пожара в обслуживаемом здании в течение 10 мин, с учетом максимального расхода на другие нужды.
• Размещение бака по высоте установки должно производиться на основании гидравлического расчета системы водоснабжения.
• Если водонапорная башня не входит в зону имеющейся молниезащиты обслуживаемого объекта, то требуется оборудование собственных устройств защиты от разряда атмосферного электричества.
• Автоматика должна обеспечивать контроль уровня неприкосновенного объема воды для целей пожаротушения, а также уровень, обеспечивающий работу насосов в безаварийном режиме.
• Степень стойкости к огню водонапорной башни должна быть не ниже II-ой.
• Для изготовления опорных стволов башен допустимо использовать стальные конструкции или местные негорючие материалы и вещества, а для баков – только сталь.
• В районах с жестким климатом допустим подогрев воды в баке при помощи паровых, водяных, электрических нагревательных устройств, греющих кабелей.

При наличии одного источника электроснабжения водонапорной башни в малонаселенных пунктах, на объектах защиты следует предусматривать установку резервного пожарного насоса с двигателем на жидком топливе, обеспеченным автоматическим пуском от аккумуляторной батареи.
