Что такое система внутреннего водоснабжения

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Для чего нужен

Назначение, цели проектирования, создания внутреннего противопожарного водопровода обусловлены необходимостью обеспечения защищаемых строительных объектов эффективным средством подавления пожаров на начальных стадиях развития, которым после непродолжительного обучения, проведения практических занятий может использовать дневной, сменный, дежурный персонал организаций, члены ДПД.

Наличие внутреннего противопожарного водоснабжения на объектах защиты позволяет оперативно, минимальными силами, средствами, ликвидировать очаги воспламенения, не допустить развитие, распространение огня до прибытия сотрудников пожарных подразделений, формирований, которые тоже могут использовать ПК в ходе разведки места возникновения возгорания, для тушения пожара.

Обеспечение внутреннего противопожарного водоснабжения строительных объектов от взрывопожароопасных производственных объектов, складских комплексов до общественных, административных зданий, высотных многоквартирных домов, его правильная эксплуатация, применение в случаях ЧП позволяет спасти жизни, сохранить товароматериальные ценности, имущество.

Прокладка водопроводной сети

Правильно
найденное место прокладки сети упрощает установку водопровода и снижает
стоимость всей конструкции. Различают несколько способов прокладки конструкции элементов
водоснабжения и канализации.

1. Открытый или наружный. Трубы прокладываются вне зданий, различных сооружений.
2. Закрытый способ. Используется чаще всего, так как позволяет скрыть проложенные коммуникации под землей.
3. Внутренний водопровод. Расположен внутри сооружений.

В зависимости от назначения здания применяется тот или иной способ. Открытая укладка труб чаще всего применяется в промышленных зданиях, на заводах, фермах. Закрытый метод нужен в зданиях, где требования к отделке помещения повышены.

Особенности и виды данных систем канализации

Внешние системы канализации представляют собой разветвления труб, которые направляют сточные воды от жилых или нежилых помещений к специальным резервуарам.

Водопровод должен быть установлен с уклоном, чтобы сточные воды попадали в резервуары самотеком. Второй вариант работы канализационной системы посредством подключения специального насоса или установкой напорных сетей. Независимо от способа работы системы канализации, она должна быть монтирована со строгим соблюдением всех правил и государственных санитарно-технических норм.

Такие коммуникации можно разделить на несколько видов по способу их монтажа и укладке труб:

1. Раздельные системы канализаций — это означает, что талые и дождевые воды проходят по разным водопроводам с бытовыми и загрязненными отходами. В результате они собираются в различных емкостях.
2. Полураздельные коммуникации подразумевают различные системы для вывода вод, дождевые и талые отдельно от сточных. Но пункт назначения, то есть конечный резервуар бывает общим.
3. Общесплавные, этот вид канализации представляет собой единую систему стоков в резервуар. Все воды: талые, дождевые, бытовые, сточные проходят один и тот же путь от здания к канализационному коллектору или специальной емкости.

Кроме всего этого, системы канализаций можно разделить по другим признакам. Канализация наружного использования может быть расположена в различных местах, также различается ее назначение. Можно рассмотреть следующие виды канализационных систем наружного применения:

1. Внутриквартирная или внутридворовая сети канализаций, по-другому они называются — трассировка. Она представляет собой укладку пластиковых водопроводных труб от начальной до конечной точки. Они могут проходить даже в многоквартирном доме, главным является соблюдение всех правил монтажа. Используется самый короткий путь от здания до коллектора, трубы прокладываются на расстоянии не менее трех метров от наружных стен, всегда вертикально. Такая система предусматривает подключение к центральной канализационной системе, использование автономной канализации невозможно.
2. Уличная сеть канализаций — это разветвленная система водопроводов. Они пролегают на всех улицах городской территории и представляют собой сложную систему трубопроводов и колодцев. Все это обеспечивает транспортировку сточных вод до централизованной системы канализации — городских коллекторов.
3. Коллекторы — это сооружения, которые собирают сточные воды, а если есть необходимость, то переправляют их в другие коллекторы. Обычно они расположены на территории бассейна канализирования и его окраинах. Принцип работы всей системы канализационного бассейна — транспортировка загрязненных сточных вод под давлением или самотеком.
4. Очистные сооружения — это всегда конечная точка прибытия сточных вод. На этих системах проходит их полная очистка практически до начального состояния и сброс чистой воды в водоемы или почву, ее использование в бытовых целях. Очистные сооружения могут быть автономными для частных участков. Такие конструкции обычно устанавливаются на предприятиях или в жилых домах, если нет возможности подключения к центральной канализации.

В каждом индивидуальном случае может быть несколько видов прокладки водопроводных труб. Это зависит от множества факторов, например, уровень грунтовых вод, повороты и изгибы на пути

Всегда важно соблюдать уклон канализационных труб, который изменяется и зависит исключительно от их диаметра. В каждом случае может возникнуть большое количество различных тонкостей и дополнительных элементов работ

Может понадобиться установка смотрового или дренажного колодца, насоса и другие нюансы.

Подготовительные работы

Практическая прокладка наружных сетей водопровода и канализации начинается с разметочных работ на строительном участке и подготовке необходимых материалов. Включает в себя этапы:

• определение местоположения напорных и сточных систем;
• местонахождение промежуточных и смотровых колодцев;
• точки выхода из здания и входа в главную магистраль или местную очистную систему;
• уточняется состав грунта по горизонту и вертикали, уровень грунтовых вод;
• намечаются стороны выкладки грунта при рытье траншей;
• отводится место стоянки для техники и хранения труб.

В холодное время года определяется, как сделать подогрев земли или бетонной подушки.

Процесс укладки коммуникаций

Монтаж наружных сетей водопровода и канализации состоит из нескольких подэтапов:

• устройство наружных сетей напорного водопровода;
• прокладка канализации;
• проверка, пуско-наладочные работы;
• приёмка в работу готовых коммуникаций.
• Устройство напорного водопровода

Напорные магистрали прокладываются в соответствии с правилами, разработанными на основе СНиП. Учитывается:

• глубина прокладки;
• устройство защитного кожуха;
• условия труда монтажников и сварщиков;
• месторасположение техники и другие регламенты.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Регулировка давления

Водоснабжение высотных зданий требует более высокого по сравнению с нормативным давления на уровне ввода. Атмосфера избыточного давления дает водяной столб высотой в 10 метров.

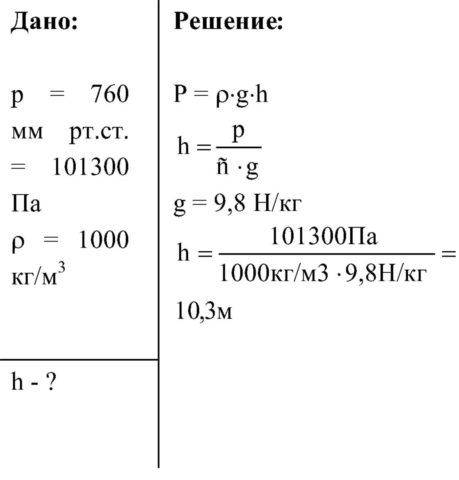

Давление в атмосферу поднимает воду на 10,3 метра

При максимально допустимых 4,5 кгс/см2 вода может подняться лишь на 45 метров над кранами первого этажа, что даже без учета необходимого для работы сантехники избыточного напора обеспечит водой всего 12-15 этажей в зависимости от высоты перекрытий в них.

Избыточное давление создается стациями подкачки. Они представляют собой один или несколько центробежных насосов, снабженных байпасами и обратными клапанами.

Насос подкачки в многоквартирном доме

Однако установка повышающих насосных станций на вводе порождает еще одну проблему: чтобы создать необходимый для водоснабжения верхних этажей напор, на уровне нижних этажей давление нужно поднять выше значений, предусмотренных нормативной документацией.

Эта проблема имеет две решения:

1. Вертикальное зонирование водоснабжения. В этом случае потребители, расположенные на примерно одинаковой высоте от уровня ввода, обеспечиваются водой по собственной группе стояков с собственным уровнем давления;

Водоснабжение с повышающими насосами и вертикальным зонированием

1. Монтаж регуляторов давления (редукторов) на вводах в помещения нижних этажей здания. Эта схема гораздо более экономична, поскольку подразумевает наличие меньшего количества независимых стояков и насосов. Именно ее предписывает использовать СП 30.13330.2016.

Редуктор нормализует давление воды в квартире

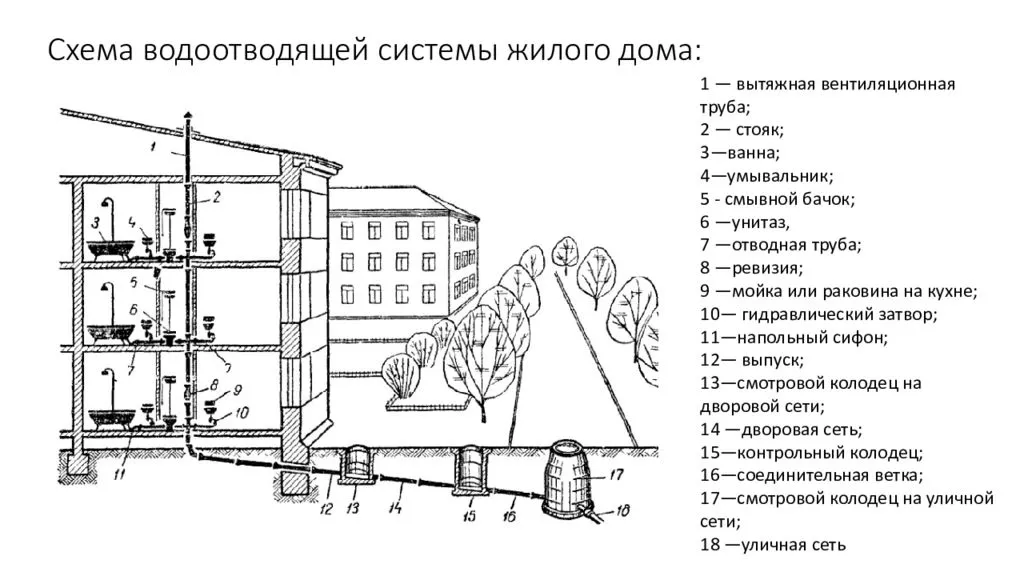

Внутренняя канализация

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

• хозяйственная;
• канализация на предприятиях;
• комбинированная (объединённая) канализационная сеть;
• дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

• для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
• для построек, которые имеют очистные сооружения;
• для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

• в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
• каждый унитаз должен оснащаться сливным бачком;
• в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

• полимерные (как правило, полиэтиленовые трубы);
• чугунные (в основном из прочного серого чугуна);
• асбестоцементные.

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

• открытым;
• закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

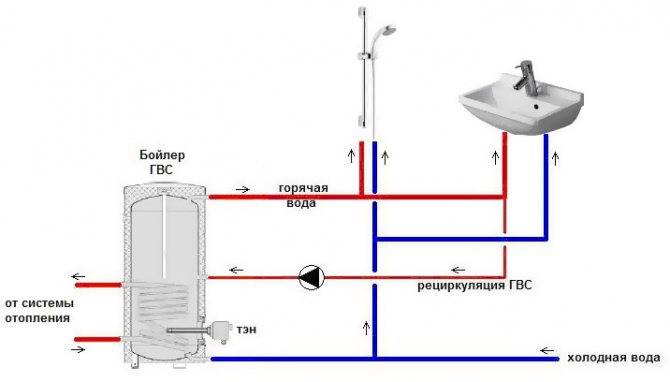

Особенности горячего водоснабжения многоквартирного жилого дома

Открытая и закрытая схема ГВС

Горячее водоснабжение многоквартирного дома имеет свои существенные особенности. Одним из существенных отличий от ХВС является то, что для функционирования системы ГВС необходим источник горячей воды. В зависимости от этого источника различают открытую схему горячего водоснабжения многоэтажного дома и закрытую схему.

При открытой схеме ГВС горячая вода поступает в дом из котельной по теплотрассе. Как и в случае с холодным водоснабжением, в дом заводится подающая труба большого сечения с горячей водой. От нее вода через водомерный узел подается на стояки и поднимается на этажи, где распределяется по квартирам.

Открытая схема является простой и дешевой в исполнении. Она используется в большинстве домов старой постройки. Для комплектации системы не требуется дополнительное оборудование. Однако ее главным недостатком является низкое качество горячей воды, состав которой часто не отвечает санитарным нормам. Кроме того, зачастую не соответствуют установленным нормативным требованиям и такие параметры, как температура и давление воды в системе ГВС.

Намного более эффективной является закрытая система горячего водоснабжения многоквартирного жилого дома. В такой системе используется водопроводная вода, которая поступает из системы ХВС. Она подогревается до необходимой температуры от теплоносителя, поступающего из котельной, при помощи специального оборудования и направляется в стояки для подачи на этажи и распределения по квартирам. В качестве такого оборудования для подогрева используется бойлер или пластинчатый теплообменник, который в современных домах, как правило, функционирует в составе индивидуального теплового пункта (ИТП). ИТП объединяет в себе оборудование для нагрева воды, насосное оборудование, коллекторы для распределения, запорно-регулирующую арматуру, приборы учета.

Горячая вода в закрытой системе отличается высоким качеством: она практически полностью отвечает санитарным нормам, характерным для холодной воды. Кроме того, современное оборудование позволяет с высокой точностью поддерживать температуру и давление горячей воды на заданном уровне.

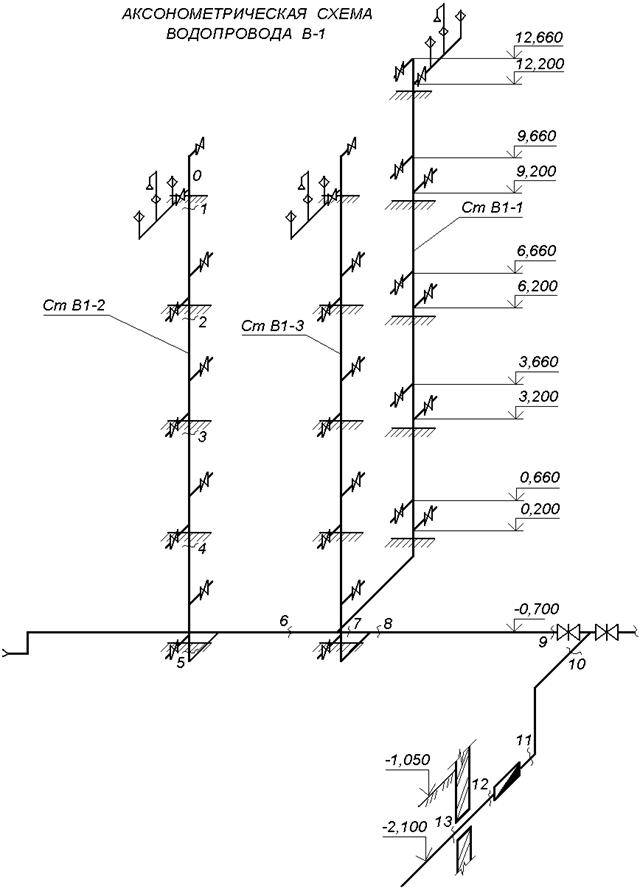

Проектирование внутренних сетей

Обеспечить необходимый напор питьевой или хозяйственно-технической воды у потребителя, используя трубы минимальной протяженности, – главная задача проектирования внутреннего водоснабжения.

Внутренний водопровод вписывается в интерьер зданий или помещений не нарушая дизайн и основную конструкцию

Принимают во внимание следующее:

• Расчеты основаны на максимальном объеме расходуемой воды на единицу времени (1 секунда).
• Скорость потока в трубах внутреннего водовода, включая противопожарный, не более 3 м/сек.
• При наличии двух вводов, каждый из них рассчитывается на 100% загрузку, чтобы обеспечить бесперебойную подачу по одному при отключении второго. Если вводов больше – расход жидкости 50%.
• Внутренний водопровод прокладывается из труб, диаметр которых позволяет эффективно использовать напор внешнего водовода при наибольшем водопотреблении в здании.
• Диаметр труб кольцующих перемычек соответствует наибольшему диаметру труб стояка водоразбора.
• Предусматривается устройство виброизолирующих оснований для насосных установок.
• В многоквартирных домах или общественных сооружениях осуществляется максимально скрытая прокладка сетей внутреннего водопровода в помещениях с температурой не ниже 2 градусов. Используются технические подвалы, чердаки, подпольные каналы инженерных коммуникаций.
