Правила эксплуатации устройства
Кроме бережного обращения с техникой обслуживание кассетных кондиционеров — это периодическая чистка или замена воздушных фильтров (не реже раза в год) и другие профилактические операции. Для получения доступа к фильтрам не требуется разбирать потолок — снимают декоративную панель блока. При круглосуточной эксплуатации в помещении со значительной нагрузкой регулярное обслуживание включает:
- чистку фильтров и дренажного поддона;
- проверку трубы дренажной системы и холодильного контура;
- долив хладагента;
- чистку обоих блоков кондиционера и теплообменника наружного блока;
- проверку кабелей питания.
Важные рекомендации
При монтаже стоит обязательно учитывать следующие правила:
- Наличие поступления свежего воздуха. Нельзя монтировать внешний блок в замкнутом пространстве без доступа воздуха и или с ограниченным его поступлением (застеклённая лоджия). Такая ошибка приведёт к перегреву и поломке ККБ.
- В процессе эксплуатации периодически придётся менять хладагент. Для этого клапаны должны располагаться так, чтобы мастер мог свободно и без риска произвести замену. У большинства моделей клапан располагается с левой стороны.
- Нужно предусмотреть грамотный отвод конденсата, чтобы он не попадал на стены, козырёк или тротуар.
- Крепления должны монтироваться на несущие конструкции, которые должны быть рассчитаны на нагрузку нескольких десятков килограммов. Нельзя фиксировать кронштейны на стены из газобетона, на внешний декоративный облицовочный слой или на слой утеплителя.
- Расстояние от стены до блока должно составлять не менее 10 см. Такое расстояние позволит обеспечить вентиляцию и снизит риск перегрева прибора. Расстояние от стены до внутренней стенки агрегата не должно быть слишком большим. Нельзя, чтобы на скрытую стенку блока попадали прямые солнечные лучи.
- При прокладке соединительных магистралей стоит избегать большого количества изгибов, т. к. они приведут к снижению необходимой интенсивности движения хладагента, это понизит эффективность работы кондиционера.
- Рекомендуется оборудовать карниз, который позволит защитить внешний блок кондиционера от прямого попадания влаги.
Монтаж к стене осуществляется с помощью специальных кронштейнов, которые обычно входят в комплектацию. Он имеет вид профиля различного сечения, согнутого под углом 90 градусов. В нём имеет несколько отверстий: одни для фиксации к стене, другие для монтажа блока. Несущая способность кронштейнов превышает вес кондиционера в несколько раз, поэтому их использование обеспечит безопасность и надёжность.
Лучшие цены на мульти сплит системы на 3 комнаты
Кондиционер – залог комфортного нахождения в помещении, будь то жилая комната или рабочая зона. Он позволяет осуществлять управление микроклиматом и регулировать температурный режим. Но что делать, когда необходимо следить за климатом сразу в трех комнатах? Для этого существует мульти сплит система на 3 комнаты. Она позволяет контролировать три помещения сразу, выводя всю систему через один наружный блок.
Система может состоять из кондиционеров разного типа – кассетные, настенные потолочные и другие. Главное преимущество сплит системы на 3 комнаты – вывод коммуникации через один наружный блок. Для помещений может устанавливаться один общий режим функционирования и температура, что позволяет не беспокоиться о каждой комнате отдельно.
Важно помнить, что мульти кондиционер на 3 комнаты способен поддерживать только один общий режим работы. Если включить один блок на охлаждение, а два других — на обогрев, система откажется работать
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB
Мульти сплит система Roda RSI-M07WB (3 шт.) / RUI-3M21BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 60
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB
Мульти сплит система Leberg LSI-M07WB (3 шт.) / LUI-3M21BB..
- Внешний блок (мм) 800x333x554
- Внутренний блок (мм) 717х193х302
- Площадь (м2) 60
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB
Мульти сплит система Roda RSI-M09WB (3 шт.) / RUI-3M27BB..
- Внешний блок (мм) 700x450x320
- Внутренний блок (мм) 290x722x187
- Площадь (м2) 80
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB
Мульти сплит система Leberg LSI-M09WB (3 шт.) / LUI-3M27BB..
- Внешний блок (мм) 845х700х320
- Внутренний блок (мм) 722х290х187
- Площадь (м2) 79
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 09 (3 шт.)
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 07 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 55
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3
Мульти сплит система Denko DNMULT — 09 (3 шт.) / DNMULT — 24/3..
- Внешний блок (мм) 800x545x315
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 75
Мульти сплит система Dahatsu DHMULT — 24/3 / DHMULT — 07 (2 шт) / DHMULT — 09
Общая площадь покрытия помещений — 66м2. Отличный вариант для домов с множеством комнат или м..
- Внешний блок (мм) 800x300x198
- Внутренний блок (мм) 822х302х655
- Инвертор Да
- Площадь (м2) 66
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM072DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280
- Инвертор да
- Площадь (м2) 40
Мульти сплит система Shivaki SRH-PM242DC / SSH-PM092DC (3 шт)
Экономичная мульти сплит Shivaki идеально подойдет аллергикам, пожилым людям и всем кто следит за св..
- Внешний блок (мм) 980х640х350
- Внутренний блок (мм) 870х370х280; 800х300х198
- Инвертор да
- Площадь (м2) 60
Royal Clima RCI-TM12HN (3 шт.) / 4RFM-28HN/OUT..
Компания General Climate создало идеальное решение для трёхкомнатной квартиры – это GC-MES07HRN1. ..
Мульти сплит система Royal Clima 3RFM-21HN/OUT + RCI-TM09HN
Мульти сплит система Funai SM35HP.D04/S (2 шт.) / RAMI-3OR70HP.D05/U
Активная площадь использования данной системы – 70м2. Отличный вариант для офисных помещений, мини ..
- Вес (кг) 7,1 / 49
- Внешний блок (мм) 860x670x310
- Внутренний блок (мм) 790x255x200
- Площадь (м2) 70
Как ориентироваться в маркировке кондиционеров
Нас сейчас не интересует значение каждой буквы в названии модели. Мы хотим научить вас подбирать прибор нужной мощности по самому простому методу. Дело в том, что производители уже сделали расчет по средним данным мощности по площади помещения. Данные эти находятся именно в маркировке изделий.
Расшифровка маркировки климатического оборудования
Придя в магазин, вы услышите от консультантов что-то типа этого – вам хватит в такую комнату и пятерки, или – нет, семерки вам будет маловато. Что означают эти цифры? Это и есть та самая пресловутая мощность, отмеченная в маркировке. Цифры сопоставимы со следующими площадями помещений:
- 7 – берется в комнаты от 18 до 20 квадратов;
- 9 – комнаты до 26 квадратов;
- 12 – 35 метров квадратных.
Этап №2. Штробление стен и отдельная электропроводка
К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.
Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.
Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.
Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам
Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями
Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.
Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.
Размеры и мощность наружного блока кондиционера
мощностные размеры кондиционеров
Подбор наружного блока кондиционера и места для его монтажа зависит от размеров агрегата. В понятие габаритов входят тесно связанные между собой конкретные величины, обозначающие физические параметры модуля, то есть высота (В), ширина (Ш), глубина (Г), и мощность по холоду, которая может быть как номинальной, так и переменной.
Некоторые конденсаторы требуют очень мощного обдува, который могут обеспечить только два вентилятора, соответственно, размеры такого модуля будут значительно отличаться от габаритов агрегата, охлаждающего небольшую комнату в квартире. Когда мощность переходит установленные границы нормы для габаритов корпуса, возникает вопрос о подборе модуля с большими размерами.
В технических характеристиках прибора обычно указаны такие данные, как В*Ш*Г и холодопроизводительность. Первые измеряются в миллиметрах (мм), вторые в киловаттах (кВт).
Устройство оборудования
Внешний агрегат сплит системы именуется компрессорно-конденсаторным блоком (ККБ). Это ключевой элемент климатического оборудования, который обеспечивает охлаждение или нагрев с помощью изменения состояния хладагента (рабочего вещества). ККБ представляет собой корпус, в котором размещаются:
- компрессор;
- конденсатор (теплообменник);
- катушки расширения;
- капиллярные трубки;
- 4-ходовой клапан;
- фильтр-осушитель (ресивер);
- вентилятор.
Наружный блок кондиционера соединяется с оборудованием в помещении через систему фреоновых (теплоизоляционных медных) магистралей. От внутреннего блока к внешнему идёт дренажная магистраль.
Корпус ККБ изготавливается из оцинкованной стали.
Требования к креплению
Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:
- минимальный собственный вес и надежность всех соединений;
- соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
- диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
- способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.
Правильное крепление наружного блока
Внимание! У качественно изготовленного кронштейна отверстия высверливаются еще до покраски. В противном случае именно они станут очагом распространяющейся коррозии
Материалы для производства и покрытие
Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:
- лакокрасочные эмали;
- полимерные составы;
- порошковые красители.
Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.
Устройство кондиционера
Любой кондиционер функционирует благодаря свойствам жидкостей выделять тепловую энергию при выделении жидкости и поглощать тепло при ее испарении.
Внутренний блок всегда размещается в помещении (обычно крепится на стене или потолке), а внешний – выносится за его пределы. Оба блока соединяются между собой электропроводкой и медным трубопроводом, по которому в ходе работы непрерывно циркулирует фреон.
Вне зависимости от дизайна и габаритов внутренний блок сплит-системы обязательно имеет в конструкции следующие составные части:
- Компрессор. Отвечает за сжатие хладагента и его циркуляцию по замкнутому контуру.
- Испаритель (теплообменник). В этом радиаторе фреон преобразуется из жидкости в газ.
- Вентилятор. Нагнетает воздушный поток, идущий на испаритель.
- Терморегулирующий вентиль. Помогает снизить давление хладагента перед испарителем. Как правило, представляет тонкую, изогнутую спиралью, медную трубку.
- Набор фильтров. Задерживают пыль и более крупные фракции мусора, неизбежно содержащиеся в комнатном воздухе.
- Воздухораспределительная система.
- Жалюзи, отвечающие за направление потока воздуха.
- Датчики температуры.
- Светодиодные индикаторы.
- Информационное табло.

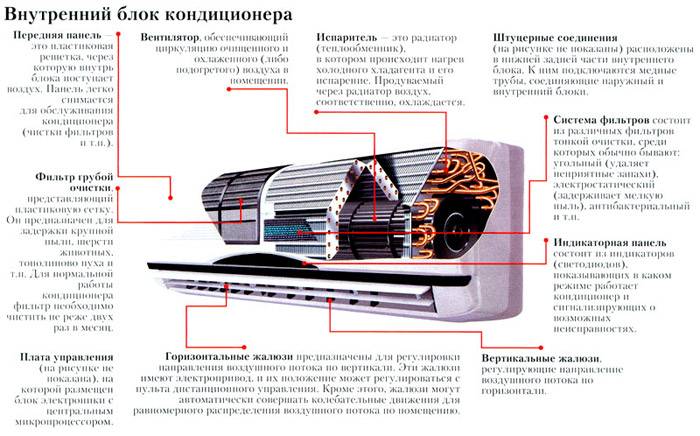

Конструкция внутреннего блока
Внешний блок устроен проще, а вместо испарителя в устройстве стоит конденсатор – блок, отвечающий за фазовый переход фреона из газообразного состояния в жидкое.
Помимо главной функции, современные сплит-системы могут иметь дополнительные опции. Так, более совершенные и дорогие модели оснащаются фильтрами тонкой очистки, возможностью увлажнения или ионизации воздуха, возможностью управления с мобильных устройств и т.п.
Особенности установки кондиционера
стандартное расположение возле окна
Монтаж настенного комнатного модуля может быть очень разнообразным. Чаще всего блок закрепляют справа или слева от окна и как можно ближе к наружному, чтобы протяженность трассы не превышала рекомендуемую длину в 5 метров. Если по необходимости эти значения увеличены, то магистраль зашивается в штробу в стене или аккуратно укладывается в декоративный пластиковый короб вместе с остальными соединительными коммуникациями.
Другие типы внутренних блоков монтируют в отведенных для них местах:
- канальный – в подвесной конструкции потолка комнаты или, чтобы избежать шума, в нежилом помещении – в кладовке, коридоре, уборной;
- кассетный – в подвесной конструкции потолка так, чтобы обдув из решетки шел не на места пребывания людей, а в неиспользуемую зону;
- напольно-потолочный – на стене в 15-20 см от пола или на потолке в месте, откуда воздух будет расходиться по всей поверхности;
- колонный – на ровном прочном полу.
На внутренний блок не должны попадать прямые лучи солнца, также исключается любое воздействие на него источников тепла.
Внутренний блок кондиционера на лоджии
блок на лоджии с вынесенным оконным проемом
Иногда заказчик может потребовать произвести установку внутреннего блока кондиционера на лоджии, объясняя это боязнью простыть, ограниченностью пространства в помещении, нежеланием штробить стену или иметь длинную трассу, упакованную в короб. Еще причиной такой просьбы может стать невозможность найти зону в комнате, которой не пользовались бы жильцы. Такое происходит при большой скученности людей в одном помещении.
Возможна ли установка внутреннего блока кондиционера на лоджии, если да, то какие требования должны быть учтены?
- Исключается попадание теплого воздуха через окно и щели под ним. Стекла завешивают плотными шторами, а стенам обеспечивают герметичность;
- Необходимо вынести дверной и оконный проемы между жилой зоной и лоджией, чтобы обработанный воздух свободно циркулировал по всей территории;
- Отдают предпочтение инверторным моделям, чтобы при сильной нагрузке (а она будет обязательно при таком расположении устройства) компрессор не работал в постоянном режиме старт-стопа;
- Мощность по холоду берут с хорошим запасом, так как для достижения в комнате 22°C на лоджии придется ставить 18°C.
Даже при выполнении требуемых условий проблемы возникают регулярно. Во-первых, все равно будет ощущаться разница температур. Проще говоря, на лоджии будет северный полюс, в то время как в комнате лишь немного станет прохладней. Во-вторых, потенциал даже инвертора все равно израсходуется гораздо быстрее.
Способы крепления кондиционера к стене или потолку
крепление на монтажную пластину
В зависимости от типа внутреннего блока существует два вида его крепления к стене или потолку. Бытовые сплит-системы вешают на монтажные пластины. Это происходит по следующей схеме:
- сверлятся отверстия в стене;
- в них вставляются дюбеля;
- прикручивается монтажная пластина;
- на нее вешается кондиционер.
Таким образом происходит крепление внутреннего блока к стене только у настенных моделей. Коммерческие модули закрепляют специальными шпильками по другой схеме:
- размечают на потолке места креплений;
- сверлят отверстия;
- вставляют цанговые крепления;
- в них вкручивают шпильки;
- на шпильки вешают блок;
- закручивают гайки.
Принципиальные электрические схемы кондиционера
Для корректной установки внутреннего модуля используют принципиальные электрические схемы кондиционера, на которых указаны все межблочные соединения и места их подключения. Без них проводить монтаж нельзя, так как единой схемы не существует, а для разных типов модулей они совершенно различны. Тоже самое касается on/off и инверторных сплитов.
Основные виды бытовых сплит-систем
Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.
В состав системы могут входить внутренние блоки разного типа
Настенные
Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.
Настенные модели пользуются популярностью
Канальные
Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).
Канальные модели способны вписаться в любой интерьер
Потолочные
Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.
Потолочная модель не обладает большой мощностью
Мульти сплит-системы
В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.
Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.
Для каждого помещения можно выбрать свой внутренний блок
Напольные
Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.
Напольные устройства не предъявляют жестких требований к месту установки
Кассетные
Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.
Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.
Кассетные прячутся за декоративной решеткой
Колонные
Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.
Колонные сплит-системы отличаются большой мощностью
Принцип работы стандартных кондиционеров и сплит-систем
Летом в помещениях, особенно на солнечной стороне, воздух в помещениях может сильно нагреваться. Становится душно и некомфортно, возникает необходимость понизить температуру и обеспечить доступ свежего прохладного воздуха.
В прежние времена ограничивались открытием форточек или окон, потом появились производственные и домашние вентиляторы, но полностью обеспечивать комфорт в помещении эти меры не могли. К тому же, постоянно работающие вентиляторы создавали сильно направленное движение воздушных масс, это часто просто мешало работе и отдыху.
Процесс происходит так:
- компрессор, который находится во внешнем блоке, сжимает холодный агент до состояния газа и направляет его в конденсатор;
- в теплообменнике фреон охлаждается, обмениваясь с наружным воздухом, и переходит в жидкое состояние;
- в холодном виде фреон направляется уже во внутренний блок через дросселирующее устройство, где обменивается уже с воздухом в помещении и закипает;
- воздух, в свою очередь, охлаждается и направляется в комнату;
- во время работы кондиционера на испарителе образуется естественный конденсат в виде влаги, как правило, он выводится на улицу через специальную трубку.
Оконные кондиционеры
Такие кондиционеры исправно выполняют свою функцию и по сей день, но имеют ряд недостатков. Для их установки требуется произвести демонтаж части окна, поскольку внешняя сторона агрегата выводится наружу для отвода конденсата и контакта хладагента с атмосферным воздухом. Из-за этого снижается освещённость помещения, поскольку площадь окна становится меньше.
Плюс ко всему конденсатор работает достаточно шумно, что не совсем комфортно. Да и поток направленного холодного воздуха со стороны окна нередко приводит к простудным заболеваниям, если сидеть близко.
1-Напольный кондиционер 2-Потолочный кондиционер 3-Сплит-система
Со временем кондиционеры в виде моноблоков стали монтировать уже не только в окне. Появились настенные модели, изделия, приспособленные для пола и даже потолка, мобильные варианты. Влажный конденсат отводится в специальные поддоны, которые требуется периодически освобождать от накопившейся жидкости.
Было принято и ещё одно принципиально новое решение: разъединить внешний и внутренний блоки путём выноса первого на наружную стену здания за пределы помещения. Так возникли сплит- системы.
Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров
Помимо вышеописанных конструкций существуют климатические системы, основанные просто на испарении воды без участия фреона. Но они создают в помещении повышенную влажность, это уровень комфорта снижает.
Этап №1. Установка наружного блока
Как известно, кондиционер, или сплит-система, стоит из двух блоков – внутреннего и наружного. Бывает, что к одному наружному подсоединены несколько внутренних, тогда это уже выходит мультисплит-система, которая находит применение в больших домах, офисных зданиях, учреждениях, где не хотят портить фасад множеством отдельных блоков. Наружные и внутренние части соединены между собой проводами и парой медных труб, по которым протекает фреон, а от внешнего блока сплит-системы отходит еще и тоненькая трубочка, дренаж, который служит для выведения конденсируемой влаги. По идее, дренаж должен быть подсоединен к канализации или к специальной сливной трубе, но чаще всего можно наблюдать картину, когда жидкость капает на проходящих по улице людей.
Принцип работы кондиционера можно описать следующим образом. Когда помещение нужно охладить, из внешнего блока по одной из медных трубок во внутренний поступает фреон, где он обдувается вентилятором, и в итоге в комнату поступает прохладный воздух. При этом внутренний блок работает почти бесшумно, а некоторые производители уже сумели достичь показателей в 26 дБ. Внешний блок шумит чуть больше, но для того он и выносится за пределы помещения.
Установка внешнего блока начинается с просверливания отверстий в стене для кронштейнов, куда потом будет крепиться само устройство. Кронштейны должны быть очень надежными и выдерживать вес, намного превышающей вес внешнего блока. Проблема заключается в том, что установить эти кронштейны без специальной техники, если квартира находится не на первом этаже, будет трудно. Так, придется пользоваться услугами либо специальной машины с выдвижной лестницей, либо, если это шестой этаж и выше, услугами альпиниста.
Прикрепить кондиционер к кронштейнам нужно настолько крепко, чтобы он не свалился на проходящих внизу людей. После всего этого, к внешнему блоку уже можно подключать коммуникации
Важно, чтобы стена была надежной и смогла выдержать вес наружного блока, а также гладкой, чтобы он со временем не деформировался
Тем, кто живет на первом этаже, лучше защитить внешний блок решеткой, поскольку случаев их кражи немало. Для жителей самых последних этажей или же частных домов можно посоветовать установить внешний блок на крыше, но стоит иметь в виду, что расстояние между двумя частями сплит-системы не может быть более 3-20 метров (в зависимости от особенностей выбранной модели). На какой высоте ни устанавливался бы кондиционер, над ним лучше сделать небольшой козырек: в этом случае снег и сосульки, которые весной падают с крыши, не смогут повредить или сбить эту часть сплит-системы.
Где лучше установить кондиционер в квартире
Очень важно подобрать правильное место для установки кондиционера в жилом пространстве квартиры. Он должен создавать приятную прохладу для проживающих, не вызывая переохлаждение организма с развитием простудных заболеваний. Рассмотрим разные варианты для установки сплит-системы в квартирах
Рассмотрим разные варианты для установки сплит-системы в квартирах.
Установка кондиционера в однокомнатной квартире
В однокомнатной квартире можно установить мультисистему с двумя блоками внутреннего размещения и одним наружным или же несколько кондиционеров с отдельной установкой в каждое помещение.
Еще один неплохой вариант – монтаж канальной системы с использованием низконапорного оборудования. Единственный нюанс – более дорогостоящая установка, имеющая некоторые особенности.
Экономичный вариант для 1-комнатной квартиры – установка настенной сплит-системы, охватывающей воздушными потоками всю площадь внутреннего пространства. Но стоит понимать, что в комнате, где будет установлено оборудование, температурный режим всегда будет отличаться от температуры воздуха в других помещениях.
Установка кондиционера в двухмнатной квартире
В двухкомнатных квартирах устанавливать кондиционер лучше всего в самой большой комнате по площади. Это обеспечит равномерное распределение охлажденного воздуха по другим помещениям в квартире.
Перед тем как выбрать место для монтажа кондиционера в 2-комнатной квартире, внимательно изучите план размещения комнат. Лучшим местом для установки будет та комната, которая непосредственно связана с другими помещениями в квартире. И еще учитывайте необходимость направления потоков воздуха от кондиционера к дверным проемам прилегающих комнат.
Подключение кондиционера к электросети
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.
Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.
Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
L- фаза
N – ноль
значок заземления
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.
В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
Инверторные кондиционеры
Отдельным классом климатической техники являются инверторные сплит системы. Внутри них установлен особый двигатель с функцией управления, что позволяет ему регулировать мощность компрессора. Если обычные кондиционеры постоянно работают с одинаковой интенсивностью, то эти могут при достижении заданного температурного порога снизить обороты и просто поддерживать температуру. Это позволяет эффективно и быстро кондиционировать помещение и в то же время экономить электрическую энергию.
Инверторный кондиционер
Стоят такие спилит системы недешево, но все лучшее всегда имеет хорошую цену. Так как эти приборы не работают постоянно на пределах возможностей, они получают увеличенный срок эксплуатации. На это же влияет отсутствие постоянных включений и выключений компрессора.
Критерии выбора крепления для кондиционера
Если вы решили самостоятельно выбрать кронштейны для монтажа своего кондиционера, то должны учесть ряд важнейших факторов:
- Уточните максимальный вес, который способен выдержать кронштейн. Обычно производитель уже заранее предусматривает двукратный запас прочности, необходимый для компенсации зимнего обледенения или падения сосулек.
- При укомплектовании кронштейнов крепежом надо учитывать материал стены. От этого зависит длина и диаметр применяемых анкеров.
- В случае наличия вентилируемого фасада или нанесения на стену дополнительного слоя утеплителя надо продумать способ крепления только к прочным деталям, к которым относится или несущая стена, или металлический каркас лицевого слоя.
- При закреплении наружных блоков весом более 120 кг применяют только усиленные кронштейны с толщиной металла не менее 3 мм.
- В стандартном случае в комплект крепления должны входить 4-6 дюбелей диаметром не менее 10 мм для крепления к стене, оцинкованные болты на 8(10) мм с соответствующими гайками и шайбами для фиксации блока на горизонтальных полках.
- Для снижения уровня шума, издаваемого работающим блоком, и гашения вибрации рекомендуется под крепеж подкладывать специальные резиновые шайбы.
Важно! Никаких изменений в конструкцию кронштейна, включая сверление дополнительных отверстий, допускать нельзя
