Как соединить провода с помощью зажимов — винтовые и прокалывающие

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Соединение опрессовкой

Рис. 1. Прессовочные клещи ПК-2М в гильзах типа ГАО
При соединении опрессовкой концы соединяемых проводов вводит в соединительную гильзу (отрезок трубки из чистой меди или алюминия) и сдавливают специальным инструментом. Большое значение для качества соединения имеет чистота контактных поверхностей, поэтому при любом способе опрессовки с жил и гильз должны быть удалены грязь, остатки изоляции и окисные пленки. С медных проводов пленку окиси удаляют в процессе опрессовки, когда поверхность металла растягивается и «течет», поэтому никакой специальной обработки, кроме зачистки, для медных проводов не требуется. Что же касается алюминия, то для разрушения прочной пленки его окиси на зачищенные контактные поверхности наносят пасту, состоявшую из вазелина с добавкой твердых зерен кварцевого песка или окиси цинка. При опрессовке твердые частицы разрушают пленку, а вазелин препятствует повторному окислению контактов. Опрессовку алюминиевых проводов сечением до 10 мм2 производят диаметром до 9. мм) с помощью пресс-клещей ПК-2М (рис. 1). Они имеют рукоятки с фиксатором 5, ограничивающим степень вдавливания, одна из которых соединена с упорной скобой 3, а вторая — с толкателем 4. На скобе закреплена матрица 1, а на толкателе — пуансон 2 с зубом. Рис. 2. Прессовочные клещи ПК-1М

Рис. 3. Опрессовка проводов в гильзах ГАО:
а — в укороченной гильзе, б —в удлиненной гильзе, в — установка гильзы в прессе, г — гильзы после опрессовки, д — изоляция гильзы Пресс-клещи ПК.-1М (рис. 2) за счет большой длины рукояток создают давление, достаточное для опрессовки гильз диаметром до 14 мм. В гидравлических монтажных клещах Г КМ рабочее движение толкателя с пуансоном происходит за счет давления в гидроцилиндре, которое возникает при нажатии рукоятки.

Технологический процесс опрессовки показан на рис. 3. Подготовка алюминиевых проводов к соединению заключается в их зачистке и покрытии пастой. После этого на концы проводов надевают укороченную гильзу ГАО (при односторонней опрессовке, рис. 3, а) или удлиненную гильзу той же марки (при двухсторонней опрессовке, рис. 3, б) и делают одно или два вдавливания прессом или клещами (рис. 35, в, г). Пуансон вдавливают в гильзу до момента срабатывания фиксатора-ограничителя или до тех пор, пока пуансон не коснется матрицы (если пресс-клещи не имеют фиксатора). Опрессованное контактное соединение очищают от остатков пасты и изолируют полиэтиленовыми колпачками или изоляционной лентой (рис. 3, д). Рис. 4. Инструмент для опрессовки:
а — механический пресс РМП-7М, б — гидравлический пресс РГП-7М

Для опрессовки алюминиевых проводов и жил кабелей сечением 16…240 мм2 используют гильзы типа ГА. В качестве опрессовочного инструмента применяют прессы, позволяющие создать большие усилия вдавливания. На рис. 4 показаны ручной механический пресс РМП-7М и ручной гидравлический пресс РГП-7М. Первый из них работает по тому же принципу, что и пресс-клещи, работа второго аналогична действию гидравлических клещей ГКМ. Усилие вдавливания этих клещей до 69 кН (7 т).
Опрессовку проводов больших сечений проводят в следующем порядке. После удаления изоляции, очистки и обработки пастой провода вводят в гильзу так, чтобы стык жил находился в центре ее (рис.4.5, а). Секторную жилу кабеля необходимо скруглить для того, чтобы она без больших зазоров укладывалась в гильзе. Эту операцию на многопроволочных жилах выполняют универсальными плоскогубцами, а на однопроволочных — с помощью специальных обжимок, которые временно устанавливают для этой цели в пресс вместо матрицы и пуансона (рис. 5, б). Во время опрессовки на гильзе делают четыре вдавливания — по два на каждой половине (рис. 5, в). 4.5. Технология соединения жил опрессовкой:
а — подготовка жил, 6 — скругление жилы, в — гильза после опрессовки Для ускорения и повышения качества опрессовки можно использовать двухзубую матрицу, устанавливая ее в электрогидравлический пресс ПГЭЛ-2.
Опрессовка медных проводов производится таким же образом и теми же инструментами в гильзах марки ГМ. Медные многопроволочные жилы сечением до 2,5 мм2 можно соединять опрессовкой без гильз (рис. 6). Рис. 6. Соединение медных жил сечением до 2,5 мм2:
а — расположение жил, 6 — наложение медной или латунной ленты, в — уплотнение ленты, г — опрессовка, д — готовое соединение Зачищенные участки жил длиной 20…25 мм плотно прижимают друг к другу и обворачивают в несколько слоев медной или латунной лентой (фольгой) шириной 18…20 мм, толщиной 0,2…0,3 мм. Затем в клещи ПК-2М устанавливают гребенчатую матрицу и пуансон, с помощью которых производится опрессовка.

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм 2 . Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков; Скрутка обычная двух проводов

Многожильная скрутка трех проводов

• метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс – клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

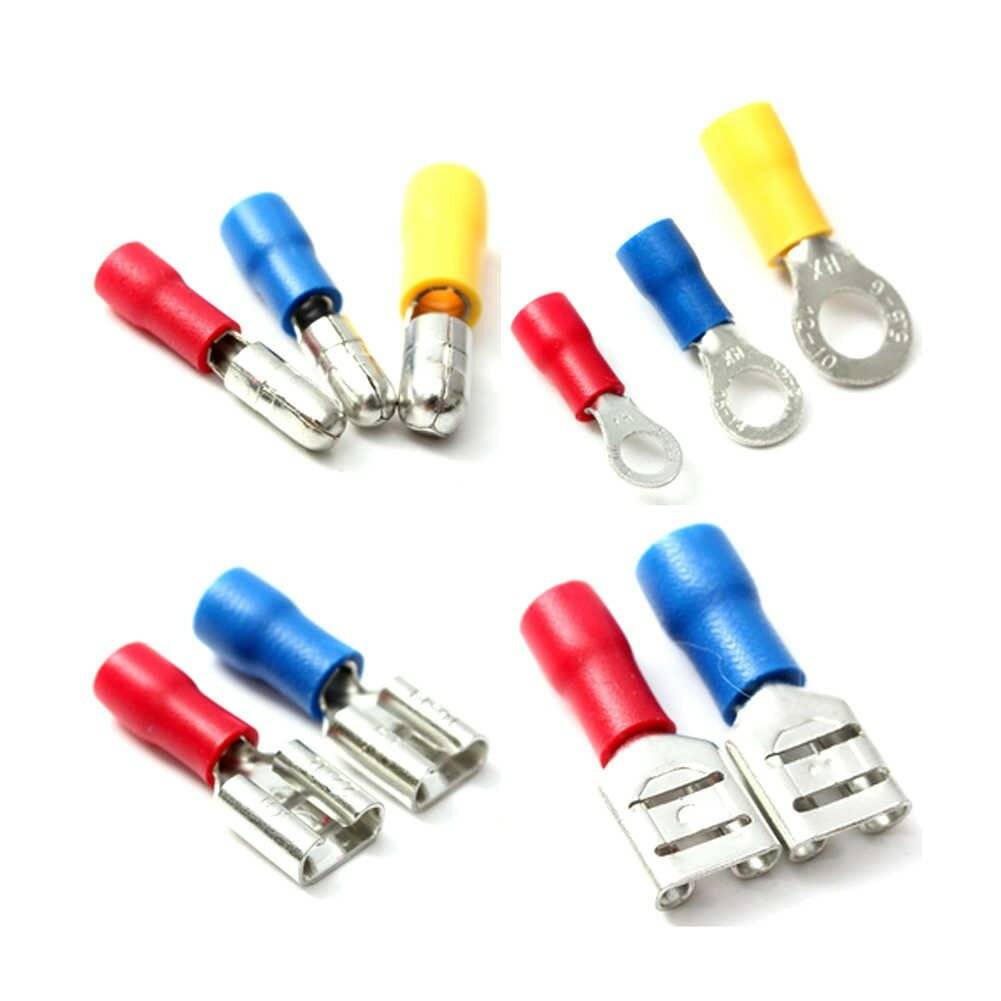

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Это интересно: Соединение многожильных проводов и правила их подключения: рассматриваем детально

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

• зачищенный медный кабель;
• наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
• ванночка с расплавленным оловом;
• банка с ортофосфорной кислотой;
• банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.

Принцип использования

Разобраться в принципе работы клещей для обжима изолированных наконечников в проводке не так сложно. Для этого достаточно знать нюансы самого рабочего процесса, во время которого может возникнуть необходимость в их применении. Помимо провода, контакты которого необходимо обжать, потребуется инструмент для обжима и соединительный элемент, который крепят на конце контактов.

1. Сперва конец провода необходимо очистить от внешней изоляции. Это делается при помощи клещей. Если внимательно осмотреть их, то можно увидеть на них полукруглую ложбинку и режущую кромку, которая располагается сверху. В эту выемку укладывают сам провод, после чего прижимают лезвием верхнюю часть.
2. Далее нужно совершить несколько оборотов вокруг кабеля, и после этого изоляция легко сойдет с жилы. Чтобы наиболее качественно выполнить опрессовку контактов электрической жилы, достаточно снять внешнюю изоляцию на 4 см в длину.
3. После этого можно переходить к следующему этапу — выравниванию и размещению жил в правильной последовательности. Порядок их расположения определяется видом применяемого коннектора. После того как провода будут выровнены, их как можно плотнее прижимают друг к другу и обрезают. При этом обязательно нужно оставить 1−1,5 см для контактов.
4. Все контакты необходимо вставить в инструмент для обжима, следя за тем, чтобы не была нарушена их последовательность расположения. Жилы следует заводить в инструмент на такую глубину, чтобы нижняя выемка коннектора доходила до изоляции кабеля. Таким образом будет обеспечена его целостность во время обжима, поскольку в процессе опрессовки выемка плотно вдавливается при закреплении устройства на шнуре.
5. Необходимо вставить устройство в посадочное место клещей. Обязательно удостоверьтесь, что жилы располагаются в правильном порядке с учётом их цветовой маркировки. Если всё сделано верно, то можно начинать прессовку.
6. На заключительном этапе необходимо убедиться в прочности соединения, а также целостности коннектора. Поскольку для выполнения подобной операции в продаже предлагается множество моделей клещей, желательно выбирать для обжима те из них, которые соответствуют конкретному типу соединения.

Во время монтажа и ремонта различных бытовых устройств часто приходится выполнять работы с проводами. И для качественного их выполнения нередко требуется создание надежных и безопасных соединений. Решить подобную задачу без специализированного инструмента невозможно. Чаще всего для этого используются клещи для обжима наконечников. Сегодня такой инструмент представлен в продаже в широком ассортименте, благодаря чему можно подобрать наиболее подходящий вариант с учетом стоящей перед специалистом задачи.

Однако выбор клещей для опрессовки наконечников кабеля — не такая простая задача, как может показаться поначалу. Даже несмотря на то, что в магазинах можно найти универсальные клещи для выполнения подобных работ, всё же рекомендуется выбирать узкоспециализированный инструмент, который сможет гарантировать наиболее качественную опрессовку контактов. Соответственно, и сам обжим наконечников должен выполнять специалист, поскольку для качественного проведения подобной работы необходимо обладать опытом и знаниями.

Сертификация

Клеммная продукция подлежит обязательной сертификации, в соответствии с международными и локальными техническими регламентами и нормативными актами.

Для предприятий производителей:

Для Азиатских производителей:

• Сертификат соответствия качества продукции CQC (бывшая Комиссии Китая по Сертификации Соответствия Электрооборудования)
• CRUUS сертификат

Для осуществления поставок клеммников на российский рынок необходимы следующие документы:

Для использования клеммников в некоторых специфических отраслях могут также потребовать сертфикаты:

• Экспертиза промышленной безопасности (бывшее Разрешение на применение Ростехнадзора)
• Сертификат пожарной безопасности.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Колпачки СИЗ: почему о них постоянно спорят электрики

За основу создания электрического контакта здесь положена вся та же скрутка, но она выполняется коротким участком и усилена сжатыми витками пружины, сразу закрыта диэлектрическим колпачком.

Подобные соединители пришли к нам с запада. Их сейчас массово применяют в каркасном строительстве: монтаж выполняется легко и быстро, оговорен правилами.

На первый взгляд конструкция идеальна для электромонтажника: работа выполняется быстро, не требует значительных усилий. Но к колпачкам СИЗ (сжим изолированный) существует много нареканий. Остановимся на них.

Колпачки не универсальны. Они создаются под определенный размер провода. Более тонкое сечение не позволит пружине нормально сжать скрутку, хотя она выполнена конической формой.

Нерадивые монтажники скрутку делают пассатижами, а колпачок просто надевают на нее как изоляцию. Поскольку он плохо зафиксирован пружинами, то часто слетает, оголяя металл, находящийся под напряжением, что опасно.

Первоначально скрутка должна подготавливаться, но основное усилие прижима создается пружинами при ручном вкручивании корпуса по часовой стрелке.

Простые колпачки СИЗ имеют недостаточно крепкую пружину, удовлетворительный диэлектрический корпус. Их недостатки производители улучшили, выпустив модель СИЗ-К, оговоренную техническими условиями серии ТУ 3449-036-97284872-2007.

Они позволяют монтировать три жилы в один корпус за счет использования специальной оцинкованной пружины с прямоугольным профилем сечения, которое обладает повышенным сцеплением с металлом проводников.

Усиленные крылья на корпусе облегчают монтаж, снижают усилие руки, которое необходимо приложить при завинчивании. Конструкция нижней части юбки обладают повышенной защитой контактного соединения.

Изоляция колпачков СИЗ рассчитана на напряжение до 600 вольт.

Однако эту конструкцию многие электрики стараются использовать только в сетях освещения с небольшими токовыми нагрузками, например, при использовании светодиодных светильников.

Независимые испытания под максимальными нагрузками не показывают надежных результатов СИЗ. К тому же рынок наводнили красивые подделки, изготовленные по упрощенной технологии.

Самоизолирующие зажимы (СИЗ)

Эти устройства представляют собой пластиковый колпачок с пружиной для фиксации кабеля.

Основные преимущества:

• низкая цена;
• негорючий пластик;
• легкость монтажа;
• широкий выбор цветовых оттенков.

Из недостатков можно выделить плохие крепежные свойства и невозможность стыковки разнородных материалов.

Опрессовка гильзами

Стык проводов гильзой

С помощью гильз можно создать качественный и надежный контакт. Суть метода заключается в установке защищенного от изоляции провода в специальную трубку – гильзу. После трубку опрессовывают путем сжатия и обрабатывают изоляционным материалом. Сверху накладывается термоусадочная трубка или изолента.

Плюсы:

• высокое качество и надежность сборки;
• невысокая стоимость.

Недостатки опрессовки:

• одноразовое крепление;
• необходимость приобретения специальных дорогостоящих инструментов;
• для обжимки меди и алюминия требуется специальная гильза.

Пайка

Пайка

Среди всех предложенных пайка – самый надежный способ стыковки. Перед соединением зачищаются проводники, после чего оголенную жилу обрабатывают припоем. Провода окунаются в ванночку и после остывания обрабатываются изоляцией.

Главное преимущество способа – высокая надежность и качество.

Минусы:

• Требуется профессиональный инструмент, с которым мастер должен уметь работать.
• Высокие трудозатраты.
• Соединение одноразовое. Его нельзя распаять.

Вместо пайки может применяться сварка

Принцип действия аналогичен, но есть важное различие – разные навыки при проведении работ. Специалист должен уметь обращаться со сварочным аппаратом

Скрутка

Соединение проводов скруткой запрещено правилами ПУЭ. Скручивать проводники можно только в том случае, если будет использоваться еще один способ фиксации.

Зажим типа «орех»

Соединение типа “Орех”

Такой вид зажимов представляет собой устройство с двумя металлическими пластинками и четырьмя болтами, расположенным по углам. В пластине фиксируется зачищенный проводник и покрывается карболитной оболочкой.

Преимущества:

• низкая стоимость;
• простота установки;
• соединение разных металлов;
• качественная изоляция.

Болтовое соединение

Болтовое соединение проводов

Один из самых простых и незатратных способов соединения проводов – контакт при помощи болтов. Для работы потребуются только болт, шайбы и гайка. Соединение довольно простое – на резьбу болта надевается гайка и накручивается жила. Затем ставится еще одна гайка и накладывается вторая жила. Все сверху прижимается третьей шайбой и заканчивается гайкой. Сверху контакт покрывается изоляцией.

Болтовое соединение отличается следующими преимуществами:

• стоимость;
• простота установки;
• можно соединять медь и алюминий.

Недостатки:

• низкое качество фиксации;
• необходимость большого количества изоляции.

Также болт является довольно большим, его сложно поместить в распределительную коробку.

Виды клеммников

Используют 3 вида устройств:

• винтовые клеммы;
• пружинные;
• ножевые.

Клеммники для соединения проводов изготавливают из латунного сплава или меди. Некоторые модели выпускают с разрывателями цепи, заполнением места контакта гелем, который защищает соединение от коррозии.

К зажимам предъявляются требования:

1. По термоустойчивости. Любые типы клемм должны выдерживать высокие температуры и сохранять при этом форму.
2. По прочности фиксации. Все виды клемм для соединения проводки должны надежно удерживать проводники, а соединение жил производиться при минимальном усилии. Дополнительная скрутка или обработка проводов для винтовых или иных видов клемм не требуется.
3. По устойчивости к коррозии. Длина пластин у клеммников разъемных должна исключать прямой контакт соединяемых проводов и электрохимическую коррозию в случае разных материалов последних.
4. По информативности. Зажимные клеммы имеют маркировку, указывающую на допустимое напряжение в сети и диаметр проводников, которые соединяются устройством.

Достоинства коммутаторов:

1. Простота соединения проводов. Последних может быть 2 и больше. Проводники размещаются в отдельных гнездах, легко демонтируются.
2. Безопасность. Клеммы для соединения изготавливают из изолирующего материала. Это:
   • исключает удар током при прикосновении;
   • позволяет выполнять работы только подходящей отверткой.
3. Надежность места крепления. Оно выдерживает механические и температурные нагрузки, вибрацию, растяжение.
4. Эстетичность мест сопряжения жил. Несмотря на то что такое клеммником делается с множеством проводников, вид отличается аккуратностью.

Зачем они нужны.

В электротехнической практике существует определенное количество способов, с применением которых можно соединять провода:

• С применением самозажимных клеммников.
• С использованием винтовых клеммных зажимов.
• Соединительные изолирующие зажимы (СИЗ).

Вам это будет интересно Как сделать разводку проводки

Многие также сталкивались с таким способом как скрутка. Однако не всем известен тот факт, что скрутка – это запрещенный (согласно правилам устройства электроустановок) способ соединения проводов, не гарантирующий должной степени безопасности.

Важно! Зажимы – это специальные изделия, основная задача которых заключается в создании качественного, надежного и безопасного соединения двух и более проводов

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка

Во время монтажа важно знать, как соединить провода в распределительной коробке

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками
