Разновидности светодиодных лент, их технические особенности и применение

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Цвет, RGB или SMD

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

Внешний вид светодиодной ленты примерно такой

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

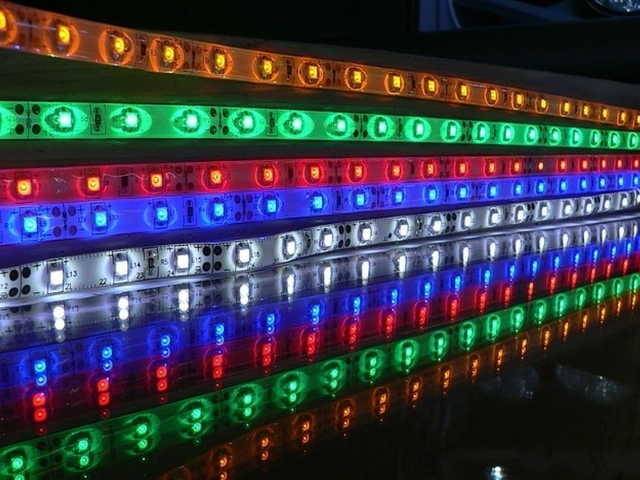

Самые распространенные цвета

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

• Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
• Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодная лента может работать только вместе с контроллером и пультом управления

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных.  К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Многоцветная лента из светодиодов, может выдавать практически любой цвет

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Выбор светодиодов: особенности решений типа COB

Прежде всего стоит отметить, что значительная часть светодиодов соответствующего типа — очень мощные конструкции. Их характерная особенность — быстрое рассеивание света, благодаря размещению кристаллов на поверхности, которая обеспечивает динамичное отведение тепла.

Рассматриваемые светодиоды — очень яркие. Это делает их востребованными как раз для использования в конструкции автомобильных фар. Стоит отметить, что данные изделия следует инсталлировать с учетом ряда значимых нюансов — таковые могут знать только опытные специалисты. Поэтому для установки соответствующих решений рекомендуется обращаться к компетентным сервисным службам.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.





















2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Советы на основе практики покупок в Китае

Не покупайте в китайских магазинах, в них используются низкокачественные светодиоды на которые неизвестны характеристики и они никак не сертифицированы. Продавец фактически не дает гарантии, да делать пересылку на возврат придется за свои деньги. А если вы начитались хороших отзывов, то их публикуют после покупки, а не после эксплуатации. И отзывы пишут не специалисты, а те, кто в этом не разбирается, потому что профессионалы там не покупают. Многие просто верят, что на Aliexpress дешевле и не задумываются о качестве. Более-менее хорошая китайская стоит столько же в России.

Одноцветная и трехцветная RGB

По отношению цена/качество вам подойдет изделие среднего ценового диапазона. Потратьте немного своего времени и найдите хороший отечественный магазин, они как правило редко завышают параметры.

У китайцев можно покупать диммеры, блока питания, RGB контроллеры, блоки управления. Но в самых дешёвых завышают мощность, может оказаться, что электронный трансформатор вместо положенных 100W потянет только 70-80W. Чтобы доказать это продавцу, вам потребуется постараться, провести измерения приборами и показать это вовремя диспута на торговой площадке Aliexpress. Но это тоже не гарантирует решения спора в вашу пользу, в лучше случае вы получите 10-20% потраченной суммы назад.

Основные технические характеристики светодиодных лент

Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров

Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее

Рассмотрим каждый из них подробнее.

Напряжение питания

Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.

Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит

Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

Вид и размер применяемых светодиодов

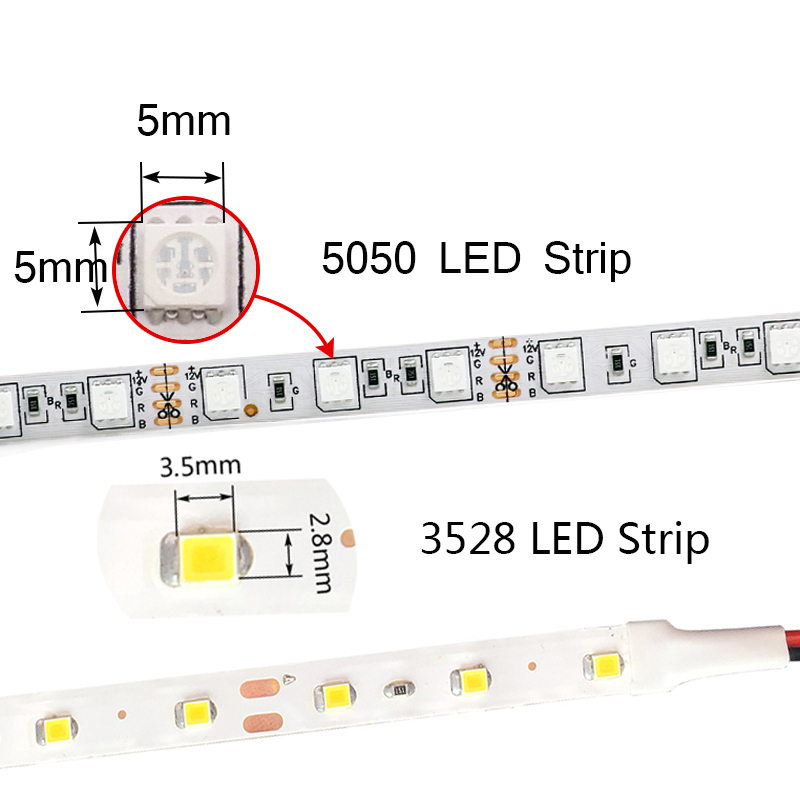

Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:

• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

Плотность размещения светодиодов на ленте

Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов

Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины. Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов

Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент

Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.

Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.

Степень защиты

Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты. В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами

В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.

Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.

Часто задаваемые вопросы

Как рассчитать длину ленты

Расчет производится с учетом мощности одного метра и протяженности контура. От требуемой величина яркости светового потока будет зависеть и необходимая длина светодиодной ленты.

Что надо, чтобы светодиодная лента работала долго

Чтобы купленная светодиодная лента прослужила отведенное производителем количество часов, при эксплуатации следует соблюдать некоторые правила:

• питание должно подаваться от источника с постоянным напряжением, не превышающим указанный допустимый показатель;
• класс защиты должен строго соответствовать условиям эксплуатации;
• лента не должна подвергаться воздействию химически агрессивных паров;
• температурапри работе ленты не должна выходить за пределы допустимого диапазона (от -25 до +45 градусов);
• ленты не монтируют на нагревающиеся поверхности, не протирают и исключают механическое воздействие.

Знание особенностей монтажа и эксплуатации позволяет использовать даже недорогие ленты в течение длительного срока.

Почему ленту можно резать только в определенных местах?

На токопроводящих полосках есть отметки возможного разреза в местах контактных площадок для подключения проводов. Только там ленту можно разделить на части по пунктирной линии с изображением ножниц.

В RGB лентеразноцветные или только трехцветные светодиоды?

Оттенки цвета создаются при свечении трех разных кристаллов.Их излучение смешивается, и в итоге стандартную трехцветную ленту можно принять за изделие с диодами разных оттенков.

Можно ли светодиодную ленту использовать под водой?

Не боятся влаги ленты со степенью защиты IP65 и выше. IP68 может работать при погружении под воду на длительное время благодарявлагозащищенной оболочке из силикона.

Почему у длинной ленты удаленные светодиоды тусклые?

При монтаже ленты слишком большой длины по мере удаления от элементов питания происходит потеря напряжения, чем и обусловлено снижение мощности свечения.

Для какого освещения можно использовать светодиодную ленту?

Светодиодные ленты достаточной мощности успешно используют для основного освещения. Это экономически выгодно за счет малого энергопотребления, длительного срока службы и простоте обслуживания.

Какое рабочее напряжение для светодиодной ленты?

Используются лампы с питанием от сетевого напряжения 220В, а также разновидности с рабочими показателями напряжения 12, 24 и 36 В.

Моменты, на которые нужно обратить внимание

Цветовой оттенок и количество цветов

Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.

Световой поток

Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.

Напряжение питания и мощность

Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.

Тип SMD светодиода	Количество LED чипов на 1 метр, штук	Потребляемая мощность 1 метра, Вт
3528	60	4,8
3528	120	9,6
3528	240 (двухрядная)	19,2
5050	30	7,2
5050	60	14,4

Степень защиты

Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.

Качество сборки

Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.

• реальное значение светового потока будет меньше теоретического;
• срок службы такого изделия может отличаться в меньшую сторону;
• клеевая основа со временем потеряет свои свойства.

Сфера применения led ленты

Мощность светодиодных лент ограничивает применение в качестве основного освещения, а как декоративный элемент используется во многих областях:

• Подсветка товаров в витринах.
• Оформление выкладки на стеллажах.
• Декор в оформлении помещений, подсветка шкафов и полок, натяжного и подвесного потолка, лестниц.
• Дополнительное освещение для цветов и рассады в зимнее время.
• Локальное освещение кухонного рабочего места.
• Декор саун можно устроить специальной лентой, выдерживающую высокую температуру.
• Оформление аквариумов led лентой обеспечит неповторимый внешний вид и улучшает рост подводных растений.
• Дневные ходовые огни, оформление интерьера и экстерьера придают автомобилю необычный внешний вид.
• Подсветка комнаты при просмотре телевизора в темное время уменьшит нагрузку глаза.
• Лента, размещенная в гараже, освещает пространство без теней, это хорошо при обслуживании авто.
• Влагозащищенная лента «дюралайт» используется в декоративном освещении внешних пространств на улице.
• Сверхяркие светодиоды в лентах позволяют применять изделия в основном освещении.

Для крепления на гипсокартон применяют алюминиевые профили.

Светодиодная лента и ее степень защиты

Наверняка вы сталкивались или, по крайней мере, слышали о таком выражении, как влагозащищенная светодиодная лента, которая имеет силиконовую оболочку. Это и есть степень защиты ленты от внешних окружающих факторов – маркируется эта степень защиты двумя буквами IP. В этом отношении все ленты можно разделить на три типа.

1. Незащищенные – они предназначены для использования исключительно в сухих помещениях.
2. Защищенные эпоксидной смолой. Защиту имеет только сама лента, но никак не светодиоды. Назначение таких источников света сводится к использованию в помещениях с повышенной влажностью. Эта лента не должна иметь плотный контакт с водой.

3. Полностью залитые в силиконовую оболочку ленты. Это защита, как говорится, по полной программе и выдерживает она воздействие любых природных агрессивных факторов – снег, дождь и песчаные бури ей не страшны. Ее смело можно использовать в уличных условиях.

В принципе, полностью изолированная от окружающей среды светодиодная лента очень хорошо показала себя в условиях кухни при установке под навесные шкафчики. Ни для кого не секрет, что в этих местах достаточно сильно оседает пыль и грязь, которые при наличии силиконовой защиты просто удаляются с ленты в силиконовой оболочке влажной тряпкой и даже с применением моющих средств. В силикон могут помещаться как обычные SMD ленты, так и многоцветные светодиодные ленты RGB.

Как водится, в заключение пару небольших рекомендаций по поводу вопроса, как выбрать светодиодную лент? Отличить качественное изделие от китайской дешевки можно по внешнему виду, криво впаянные светодиоды и неровно соединенные участки ленты – это явный признак некачественной продукции. И второе – это производитель, естественно, лучше отдать предпочтение известному производителю. Если Китай, то хотя бы Feron или лучше всего MAXUS – их продукция может служить долго, и гарантия на нее исчисляется пятью-семью годами.

Автор статьи Александр Куликов

Конструкция светодиодной ленты. Варианты исполнения

Лента сама по себе гибкая. На ней могут располагаться диоды двух основных типоразмеров, либо SMD3528, либо SDM5050. Числовой индекс определяет его габариты в миллиметрах соответственно 3,5х2,8 мм и 5,0х5,0 мм. Большие светодиоды выдают более сильный световой поток. Кроме диодов на ленте располагаются резисторы и контактные площадки для подсоединения проводов питания. Лента делится на сегменты по три диода, между которыми имеется условная разделительная линия, по которой можно разделять единую 5-ти, 10-ти метровую ленту на нужные по длине участки. По обе стороны от условной линии разреза располагаются как раз контакты.

Конструкция светодиодной ленты

Контакты для монохромных ленточек подписываются «+» и «-», что определяет полярность подключения блока питания. Для цветных лент выводов уже четыре: «+12(24)» «R»«G» «B». Если к плюсовому контакту подключить плюс от блока питания, а минус подсоединить на один из выводов с буквенным обозначением, то светодиоды зажгутся одним из цветов. Для нормального управления оттенками используется специальный контролер для цветных светодиодных лент.

В самом простом исполнении элементы, расположенные на ленте не защищены ничем. Такой вариант подойдет разве что для установки в сухом жилом помещении в местах, где их не будут постоянно задевать, и нет возможности нечаянно повредить. Для тех случаев, когда требуется повышенная защита, лучше выбрать ленту с пылевлагозащитным покрытием. С этой целью всю ленту покрывают слоем мягкого геля или другого прозрачного полимера. Обычно покрытие формуется в виде полукруга, если смотреть на его сечение, тогда оно играет еще и роль рассеивающей линзы.

Все другие специфические реализации используются в отдельных редких случаях. Просмотреть другие компоновки можно на сайтах производителя светодиодных лент или у дилеров.

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

• тип установленных светодиодов. Это будет определять уровень освещенности;
• мощность потребления. От нее зависят параметры блока питания;
• количество светодиодов;
• цвет, монохромная или трехцветная лента нужна;
• напряжения питания;
• степень защиты;
• способы монтажа.

Цветовой оттенок и количество цветов

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения. Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия

Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

• холодный белый;
• теплый белый;
• красный;
• зеленый;
• синий;
• желтый;
• RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

• +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
• +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
• + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
• + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

• некачественная пайка;
• неработающие или мигающие отрезки;
• спайка изделия из нескольких отдельных кусков.

Где применяются светильники на гибкой основе

Сферу применения светодиодных лент можно разделить на два больших сектора в зависимости от устройства светильника:

1. Общественное и внутреннее освещение. Для этого используются в основном белые светодиоды. Можно выбрать лампы с теплым спектром (красно-желтый), их используют в жилых помещениях для спален, гостиных и т д. Приборы, излучающие в нейтральной зоне, применяют для наружного освещения и в производственных помещениях, а также в холлах, кухни и общественные учреждения. В музеях и ювелирных магазинах больше подходят холодные оттенки белого. Сегменты светодиодного полотна удобно использовать для создания локального освещения.
   Пример наружной подсветки балконной двери.
2. Декоративное освещение зданий, архитектурных сооружений, а также праздничное освещение. Здесь широко используются RGB-полоски, позволяющие динамически менять цвет свечения. Какие-либо ограничения в создании световых эффектов перестали существовать после появления светильников на основе адресных светодиодов.
   Декоративное освещение здания с помощью RGB-лампы.

Для каждой области использования можно подобрать светильник, наиболее подходящий по возможностям и стоимости.
