Источники водоснабжения
Источники могут быть поверхностными или глубинными. К первым относят озера, реки, пруды, водохранилища, ко вторым – скважины и колодцы.
Требования к водоснабжающим источникам:
- получение нужных объемов воды с учетом увеличения возможного водорасхода;
- бесперебойное обеспечение населения;
- достижение максимального качества методом простого и недорогого очищения;
- водообеспечение с малым расходом средств;
- минимальное воздействие на экосистему.
К подбору источника подходят ответственно, ведь он обусловливает характер системы, определяющий затраты на ее монтаж и работу.
Конструкция и предназначение
Водозаборный узел — это сложнейший комплекс связанных друг с другом сооружений и оборудований, использующихся для забора, подготовки, доставки и хранения воды из скважины. Помимо этого, на ВЗУ производятся мероприятия по очищению воды для повышению ее качества.
Любая схема ВЗУ состоит из несколько основных объектов, позволяющих получать необходимый объем воды:
- Насосная подстанция, состоящая из двух этапов подъема воды. Под первым уровнем подъема находится скважина, которая может иметь разную глубину с учетом месторасположения водоносного горизонта. Для забора воды первая станция оборудуется одним мощным насосом. Для второго уровня используются две помпы — резервная и основная.
- Коммуникационные системы. Объект потребует обустройства здания для монтажа оборудования, располагающегося под землей или над поверхностью грунта. Требуется подключение электричества, организация вентиляционной и отопительной системы.
- Баки для хранения очищенной воды обеспечивают требуемый запас для постоянного водоснабжения, а также позволяют сохранять необходимый уровень напора в системе для нормальной работы помп.
- Станция водоочистки. Если качество воды не соответствует требованиям СНиП из-за высокого количества разных примесей, требуется установка оборудования для очищения воды от чрезмерного количества нерастворимых элементов и ее обеззараживания.
Особенности монтажа
Прежде чем проложить трубопровод, учитывают следующие критерии:
- глубину промерзания почвы и заложения трубы;
- температура жидкости;
- режим подачи воды.
Если необходимо провести магистральный трубопровод, тогда глубина заложения труб рассчитывается индивидуально. При этом учитывается режим, в котором будет работать система. Расчеты могут проводиться самостоятельно либо с помощью специалистов. В любом случае значение основного показателя зависит от внешних нагрузок, оказываемых на почву и климатических условий местности.
Линия трубопровода соответствует рельефу земельного участка. При обустройстве системы учитывается уклон, который нужно соблюдать на ровной местности. С помощью такого уклона обеспечивается возможность опорожнения сети и выход воздушных масс в максимальных точках водопровода. Последний процесс протекает с помощью вантузов.
Если для обустройства системы используют арматуру и фасонные части со специальными соединениями, тогда в местах их монтажа обустраиваются кирпичные либо готовые колодцы. Их параметры зависят от габаритов используемой арматуры и глубины сети. Колодец может иметь прямоугольную либо круглую форму. Над почвой колодец закрывается специальным люком. Его можно купить либо изготовить из чугуна.
При монтаже внутренней системы придерживаются открытого способа. Трубопровод прокладывается над строительными конструкциями. Такое техническое решение облегчает процесс монтажа и эксплуатацию всей системы. Прокладка любой сети водоснабжения может производиться самостоятельно либо с помощью профессионалов.
Для укладки используют уровень и прочий строительный инвентарь. По завершении монтажных работ система проверяется на герметичность. Если выявлены протечки, их устраняют в кратчайшие сроки. Только после ремонтных работ допускается повторный запуск системы водоснабжения.
ВЫБОР МЕСТА И ТИПА ПОВЕРХНОСТНЫХ ВОДОЗАБОРОВ
Водоприемные сооружения входят в число
головных сооружений водопроводов и определяют надежность работы всей системы.
Водоприемники вторгаются в природную водную среду и их работа не должна
наносить вред природе.
В настоящем издании принята следующая
терминология: водоприемник – сооружение, непосредственно принимающее
(забирающее) воду из водоисточника; водозабор – комплекс сооружений, включающий
водоприемник, колодец, насосную станцию первого подъема. При определенной
компоновке водоприемного узла понятия водоприемника и водозабора могут
совмещаться.
1.1. Классификация поверхностных водоприемников
По виду источника различают речные, озерные, водохранилищные, морские водозаборы.
По
производительности водозаборы бывают:
- малые (до 1 м3/с);
- средние (1-6 м3/с);
- крупные (> 6 м3/с).
По капитальности различают
постоянные (с расчетным сроком эксплуатации 25 лет) и временные или сезонные
(передвижные) водозаборы.
По месту расположения водоприемника они могут быть
береговыми, русловыми, комбинированными и приплотинными.
По компоновке водоприемного узла различают
совмещенные и раздельные водозаборы.
По назначению водозаборы в
соответствии с системой водоснабжения могут быть хозяйственно-питьевыми,
техническими, оросительными.
Различают также три категории надежности подачи воды соответственно трем категориям систем водоснабжения.
1.2. Выбор типа водозабора
На выбор типа влияют следующие факторы:
- категория надежности подачи воды;
- забираемые расходы
воды; - показатели качества;
- гидрологические характеристики
(глубины воды, уровни и их колебания, ледовые условия, скорости воды, рельеф); - геологические характеристики;
- назначение водотока или водоема
(лесосплав, рыборазведение, водный транспорт,
ГЭС); - тип насосов.
Выбор типа водозабора производится по
табл. 13 СНиП 2.04.02-84 в соответствии с природными
условиями приема воды, определяемыми по табл. 12 СНиП.
1.3. Выбор места водозабора
При выборе места расположения водозаборного узла
решающими являются следующие факторы:
- Возможность наиболее простого и
экономичного способа забора воды. - Бесперебойность в получении
требуемого количества воды (согласно категории надежности подачи). - Обеспеченность получения наиболее
чистой воды, возможность организации зон санитарной охраны.
Водозабор должен быть также по возможности ближе к
потребителю.
Рекомендуются следующие места расположения водозаборов:
- выше населенного пункта (с учетом перспективы развития);
- выше выпусков сточных вод (с учетом возможного подпора и нагона воды против течения);
- выше портов, складов, лесных бирж и т.п.;
- выше оврагов, ручьев, островов, балок;
- выше и ниже притоков с большим количеством наносов;
- на вогнутом берегу (выпуклый и прямолинейный не рекомендуются из-за возможности заиления);
- выше перекатов (ниже велика вероятность образования шуги);
- в местах прочных грунтов;
- на главном русле, а не на протоках.
Запрещается устройство водозаборов:
- в зоне разрушения берегов;
- в зоне отложения наносов;
- в зоне движения судов и плотов;
- в местах заторов льда и шугозажоров;
- в зоне оползней;
- в верховьях водохранилищ;
- в местах нереста рыбы.
На морях, крупных озерах и водохранилищах рекомендуется избегать:
- мест резких изломов
берега; - зон прибоя;
- мест скопления
плавника и водорослей.
Дела давно минувших дней… Не грех слегка и поиронизировать над ними, не забывая, однако, что уже в трехвековой дали мелькали зарницы проблемы, повисшей сегодня заметной тучей — проблемы охраны вод от загрязнения и грамотного выбора места водозабора.
Рис. 1.1. Возможные деформации русел рек
При выборе места водозабора следует учитывать, что русло реки со временем деформируется:
- вдоль реки двигаются гряды наносов, из-за чего глубина воды в одном и том же месте реки может изменяться на величину до 10 и более метров (рис.1.1, б);
- могут двигаться “побочни” — косы у берегов, обсыхающие в межень и кажущиеся берегом, а в паводок сносятся ниже по течению (рис. 1.1, а);
- излучины реки двигаются в течение лет (см.рис. 9.1, в) за счет размыва (жирные линии) и наносов (штриховка). Штрих-пунктирной линией показано главное течение реки, штриховой — перемещенная со временем линия уреза воды в реке.
Устройство системы
Для успешной и бесперебойной работоспособности системы рекомендуется провести правильное конструктивное расположение трубопровода. Чаще система обустраивается из заводских труб. Существуют определенные требования, предъявляемые к обустройству водоснабжения:
- прочность, чтобы выдержать внешние и внутренние нагрузки;
- герметичность;
- гладкая поверхность внутренних стенок, что снижает потерю напора на трение;
- долговечность.
Используемый расходный материал должен быстро и легко собираться на месте обустройства системы. Сеть водоснабжения должна удовлетворять требованиям повышенной экономичности. Напорные трубы подбирают с учетом сопротивления воды. Чтобы рассчитать рабочее давление, учитывается метраж всей сети, диаметр используемого трубопровода. Подсчеты можно проводить самостоятельно либо обратившись за помощью к специалистам.
С учетом требований, предъявляемых по отношению к монтажу расходного материала, трубы должны обладать нужной прочностью. Это позволит им выдерживать давление, оказываемые со стороны почвы, включая прогиб собственного веса. При этом учитываются возможные нагрузки, оказываемые со стороны транспорта
Герметичность труб и стыков – важное условие успешной и экономичной работоспособности сети. При несоблюдении герметичности наблюдаются лишние затраты жидкости, что способствует повышению стоимости эксплуатации сети водоснабжения
К утечке воды из системы может привести подмыв грунта и серьезная авария на трасе. Для обустройства рассматриваемой системы, чтобы обслужить любой объект, используют трубы, выбор которых зависит от следующих критериев:
- объем подаваемой жидкости;
- тип грунта;
- рабочее внутреннее давление.
Поэтому для систем водоснабжения могут использоваться разные типы труб, с учетом условий местности, где ведутся строительные работы. Для благоустройства наружного водопровода используют стальные, железобетонные и чугунные трубы. Можно проложить трубопровод из синтетических труб. Чтобы сделать правильной выбор, предварительно рекомендуется ознакомиться с эксплуатационными характеристиками всех типов труб.
Медные трубы и фитинги для водопровода
Важным элементом всей системы снабжения помещения водой являются системы коммуникации. Под ними понимается наличие набора специальных труб и приспособлений, которые соединяют их между собой. В качестве данных узлов обычно выступают фитинги, которые можно приобрести в специализированных магазинах. В качестве других элементов системы обычно применяются трубы, по которым осуществляется подача воды от источника к потребителям.
Сейчас существует огромный выбор труб. Прежде всего, хочется остановиться на тех из них, которые изготавливаются из меди. Этот материал давно зарекомендовал себя с положительной стороны. Поэтому трубы из меди отличаются высоким уровнем качества и практически не поддаются воздействию различных природных факторов. Если клиенты потратятся на приобретение труб изготовленных именно из меди, то они смогут забыть на достаточно большой период времени о ремонтах системы.
При этом для соединения таких элементов между собой не надо использовать дополнительные приспособления. Выполнить работы по разводке водопровода в частном доме может и наш мастер, который непосредственно на месте проведёт все процедуры на требуемом уровне качества. Результатом этого станет наличие системы водоснабжения дома, которая будет работать долгие годы, и не будет напоминать о себе жильцам поломками.
Трубы ПНД для водопровода
На современном этапе развития техники широкое применение получают изделия, изготовленные на основе новых материалов. Не исключением является и система водопровода. Так, например, в качестве элементов коммуникаций для неё активно применяются трубы, изготовленные из полиэтилена.
Данные трубы ПНД позволяют производить монтаж системы довольно быстро и без привлечения дополнительных элементов. Если, например, ранее для того, чтобы создать разворот трубы на девяносто градусов, необходимо было делать соединение при помощи металлического уголка, то теперь надо просто изогнуть трубу.
Как применять ПНД трубы
С помощью таких труб можно создавать угол любого размера. Не надо нарезать резьбу, применять паклю и подгонять систему под уголки. Надо просто аккуратно изогнуть участок трубы на требуемый и угол и можно дальше вести монтаж оборудования. Такие трубы не подвержены коррозии. Поэтому можно будет смело устанавливать их в помещениях, где присутствует повышенная влажность.
Допустим с их помощью можно организовать систему снабжения водой для ванной комнаты, что позволит без труда использовать необходимый теплообменник. Они одинаково хорошо ведут себя как в закрытом помещении, так и на улице. При этом они могут выдержать большие перепады температур. Так же трубы, изготовленные из этого материала очень устойчивы к перепадам давления.

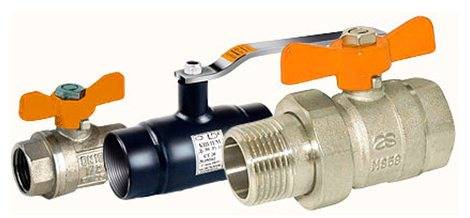

Шаровые краны для водопровода
В организации системы водоснабжения помещения важно не только установить насосную станцию и смонтировать трубы. Довольно ответственным этапом является и выбор кранов, которые будут регулировать подачу воды к потребителю
Сейчас есть огромное количество различных кранов, которые изготавливают как из проверенных материалов, так и из совершенно новых компонентов.
В результате поворота ручки крана шар проворачивается в такое положение, что происходит открытие подачи воды. Далее в случае необходимости прекращения подачи воды, надо просто повернуть ручку обратно.
Такие краны обладают несколькими преимуществами.
- Не надо использовать дополнительные капроновые или резиновые прокладки
- Краны практически никогда не дают течи
- Они имеют довольно большой срок службы
- Их можно устанавливать на открытом воздухе и во влажных помещениях
Ниже приведены основные типы кранов.
| Тип крана | Маркировка крана | Диаметр крана, мм. |
| Трёхходовой | ДУ32 | 32 |
| Трёхходовой | ДУ15 | 15 |
| Трёхходовой | ДУ100 | 100 |
Особенности и виды данных систем канализации
Внешние системы канализации представляют собой разветвления труб, которые направляют сточные воды от жилых или нежилых помещений к специальным резервуарам.
Водопровод должен быть установлен с уклоном, чтобы сточные воды попадали в резервуары самотеком. Второй вариант работы канализационной системы посредством подключения специального насоса или установкой напорных сетей. Независимо от способа работы системы канализации, она должна быть монтирована со строгим соблюдением всех правил и государственных санитарно-технических норм.
Такие коммуникации можно разделить на несколько видов по способу их монтажа и укладке труб:
- Раздельные системы канализаций — это означает, что талые и дождевые воды проходят по разным водопроводам с бытовыми и загрязненными отходами. В результате они собираются в различных емкостях.
- Полураздельные коммуникации подразумевают различные системы для вывода вод, дождевые и талые отдельно от сточных. Но пункт назначения, то есть конечный резервуар бывает общим.
- Общесплавные, этот вид канализации представляет собой единую систему стоков в резервуар. Все воды: талые, дождевые, бытовые, сточные проходят один и тот же путь от здания к канализационному коллектору или специальной емкости.
Кроме всего этого, системы канализаций можно разделить по другим признакам. Канализация наружного использования может быть расположена в различных местах, также различается ее назначение. Можно рассмотреть следующие виды канализационных систем наружного применения:
- Внутриквартирная или внутридворовая сети канализаций, по-другому они называются — трассировка. Она представляет собой укладку пластиковых водопроводных труб от начальной до конечной точки. Они могут проходить даже в многоквартирном доме, главным является соблюдение всех правил монтажа. Используется самый короткий путь от здания до коллектора, трубы прокладываются на расстоянии не менее трех метров от наружных стен, всегда вертикально. Такая система предусматривает подключение к центральной канализационной системе, использование автономной канализации невозможно.
- Уличная сеть канализаций — это разветвленная система водопроводов. Они пролегают на всех улицах городской территории и представляют собой сложную систему трубопроводов и колодцев. Все это обеспечивает транспортировку сточных вод до централизованной системы канализации — городских коллекторов.
- Коллекторы — это сооружения, которые собирают сточные воды, а если есть необходимость, то переправляют их в другие коллекторы. Обычно они расположены на территории бассейна канализирования и его окраинах. Принцип работы всей системы канализационного бассейна — транспортировка загрязненных сточных вод под давлением или самотеком.
- Очистные сооружения — это всегда конечная точка прибытия сточных вод. На этих системах проходит их полная очистка практически до начального состояния и сброс чистой воды в водоемы или почву, ее использование в бытовых целях. Очистные сооружения могут быть автономными для частных участков. Такие конструкции обычно устанавливаются на предприятиях или в жилых домах, если нет возможности подключения к центральной канализации.
В каждом индивидуальном случае может быть несколько видов прокладки водопроводных труб. Это зависит от множества факторов, например, уровень грунтовых вод, повороты и изгибы на пути
Всегда важно соблюдать уклон канализационных труб, который изменяется и зависит исключительно от их диаметра. В каждом случае может возникнуть большое количество различных тонкостей и дополнительных элементов работ
Может понадобиться установка смотрового или дренажного колодца, насоса и другие нюансы.
Внутренний водопровод загородного дома
Нельзя говорить об устройстве внутреннего водопровода загородного дома, отдельно от устройства отопления в доме, особенно если оно водяное, радиаторное и особенно, двухконтурное. И вот почему.
- Во-первых, в загородном доме и системой индивидуального водоснабжения, вода необходима и для водопровода и для системы отопления. Это нужно учесть при выборе насоса или автоматической насосной станции.
- Во-вторых, двухконтурное отопления дома, подразумевает использование одного источника нагрева воды для контура отопления и для системы горячего водоснабжения. То есть, водопровод и отопление, косвенно связаны (зависят), через двухконтурный котел отопления.
Всё это, требует планировать систему водопровода дома вместе с системой отопления дома.
На фото:
- 1- Водопроводный ввод;
- 2- Бойлер ГВС;
- 3- Котел отопления;
- 4- Система полива;
- 5- Сантехнические приборы.
Особенности прокладки
Трубы наружной системы могут прокладываться разными способами:
- по эстакадам и опорам (с обязательным утеплением);
- под землёй в траншеях, для рытья которых, в зависимости от диаметра трубопровода, используют специальную технику или ручную силу;
- под землёй бестраншейным способом.
Глубину прокладки труб системы наружного водоснабжения выбирают в зависимости от уровня промерзания грунта в данном регионе. В центральной части страны рекомендуется закладывать водопровод на 1,6-1,8 м под землёй. В южной полосе такая глубина может быть на уровне 1-1,5 м, в северных – до 3 м и больше. Требования одинаковые и для наружного водопровода в частных домах, и для централизованного водоснабжения.
Траншею для прокладки труб обычно имеют сечение в форме трапеции с основанием на уровне земли. Ширина её должна быть не меньше 50 см в нижней части и от 80 см в верхней. Траншея прокладывается с уклоном в 5 градусов в сторону источника. При наличии утепления трубы допускается закладывать на меньшую глубину. Летние, применяемые на даче, трубопроводы можно не утеплять, однако при подготовке наружной системы из неё обязательно сливается вода.
Для наружного водопровода обязательно выполняется утепление. Для этого применяют специальные цилиндровые утеплители или рулонные теплоизоляторы. Допускается использовать кожуховую теплоизоляцию, отличающуюся высоким уровнем герметичности. Не рекомендуется применение жёстких утеплителей типа пенопласта или пенополистирола.
седьмая ошибка — не устанавливают перекрывающие краны
После того, как трубу провели в земле многие не ставят, перекрывающие краны.
Первый кран нужно обязательно ставить при входе в дом. Труба у нас уже заведена в дом и торчит из пола. Второй кран желательно ставить в колодце, на тот случай, если у вас будет летний водопровод или еще какая-то магистраль пойдет в другие технические помещения.
Если вам нужно будет поменять насос эти экраны очень помогают. поэтому я рекомендую обязательно ставить краны в доме.
Лучше это заложить сразу потому что лесть в колодец, проверьте мне, удовольствие не из приятных. Точнее так — спуститься в него не проблема, но вот подготовительная работа:
- снять домик
- найти и зафиксировать лестницу
- позвать там кореша своего или соседа что он страховал
То есть эти все работы занимают времени достаточно, поэтому чем лишний раз спускаться в колодец, лучше сразу заложить кран, который будет прикрывать у вас всю магистраль и тем самым вы сэкономите много времени

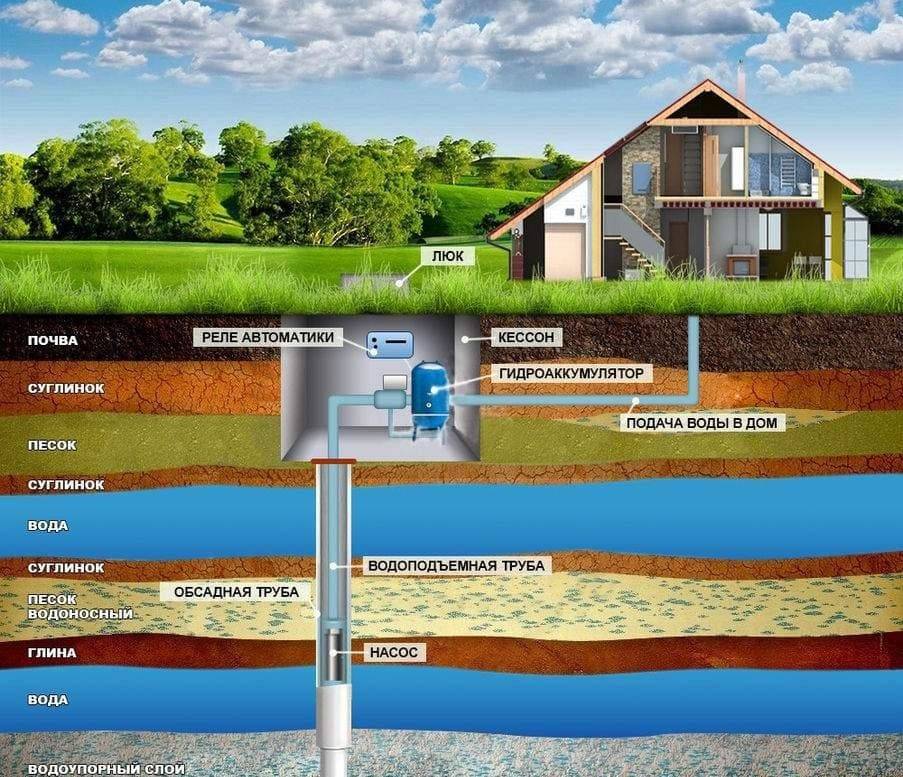

Насосные станции для водоснабжения частного дома
Одним из самых главных элементов который необходимо использовать при организации системы водного снабжения дома являются насосные станции.
Сейчас функционирование системы без данного элемента просто невозможно. Поэтому надо очень внимательно подойти к выбору данного устройства. Для этого следует знать, что есть следующие виды бытовых насосных станций для водоснабжения.
- Станции стационарного типа. Они предусматривают наличие специального помещения, в котором и будет установлен данный агрегат
- Переносные станции. Они обычно устанавливаются на небольших платформах, которые снабжены колёсами, что позволяет производить транспортировку агрегата в различные места.
- Станции закрытого типа. Это механизмы, которые заключаются в специальные ящики и доступ к их содержанию ограничен. Такие станции обычно производятся фирмами, имеющими солидную репутацию. Проведение ремонта предполагается только в сертифицированных центрах специально обученными работниками.
- Станции открытого типа. Они устанавливаются на открытых площадках и предусматривают возможность проведения ремонта, как специалистом, так и хозяином квартиры или дома.
Во всех перечисленных типах станций обязательно присутствуют водяные насосы для домашнего водопровода.
Какие бывают системы водоснабжения
Какие существуют системы водоснабжения в зависимости от количества потребителей
Начнем с того, что системы водоснабжения бывают централизованными и автономными.
- Инженерные сети первого типа рассчитаны на большое количество потребителей. Вода для них берется из единой системы коммуникаций. Централизованные сети обычно сочетают в себе холодное и горячее водоснабжение. Такие системы имеют сложные схемы и состоят из большого количества установок и коммуникаций.
- Автономные сети снабжают водой ограниченное число потребителей. Чаще всего такие системы устанавливают в частных домах. Вода из расположенного близко к зданию источника подается при помощи насоса. Для нагрева жидкости обычно используют бытовые водонагреватели.
Виды систем водоснабжения по назначению
По назначению системы водоснабжения делят на 5 видов.
- Хозяйственно-бытовые. По ним получает воду большинство гражданских, коммерческих, административных и иных объектов, расположенных в крупных населенных пунктах.
- Сельскохозяйственные. Эти системы используют для водоснабжения животноводческих и растениеводческих хозяйств.
- Производственного назначения. Такие сети прокладывают на предприятиях различных отраслей промышленности.
- Противопожарные. Это специализированные системы водоснабжения, предназначенные для ликвидации ЧС.
- Комбинированные. Используются в различных целях.
Виды систем водоснабжения в зависимости от типов источников воды
- Сети, подключенные к поверхностным источникам. Вода берется из рек, водохранилищ и озер.
- Сети, подключенные к подземным источникам. Потребителям подаются грунтовые воды.
- Комбинированные системы. Задействуются поверхностные и подземные источники воды.
Виды систем водоснабжения в зависимости от методов подачи воды
Здесь выделяют следующие типы систем водоснабжения.
- Самотечные. Вода по коммуникациям течет самостоятельно под воздействием гравитации.
- С принудительной доставкой воды. Среда транспортируется при помощи насосных установок.
- Комбинированные. В таких сетях используют оба метода доставки воды.
Виды систем водоснабжения по характеру использования воды
Вода на промышленных объектах может использоваться по-разному. По этому критерию системы водоснабжения разделяют на три вида.
- Прямоточные. Вода в таких системах используется однократно, а затем сливается в канализацию или подается на очистку. Это оправдано в двух случаях.
- Вода входит в состав конечной продукции. Отличные примеры — жидкие суспендированные удобрения, минеральные кислоты и пр.
- Состав жидкости значительно изменяется в худшую сторону (к примеру, при электролизе). Повторное использование такой воды нецелесообразно.
- Оборотные. Такие системы обычно используют для охлаждения чего-либо. Нагретую среду охлаждают и повторно применяют на том же объекте. В некоторых случаях в состав оборотных систем входят очистные сооружения.
- Прямоточные с повторным применением. Прокладка такой системы актуальна в том случае, если отработанная вода, непригодная для повторного применения на одном объекте, может быть использована на другом.
Виды систем водоснабжения по комплексности обслуживания потребителей
Системы водоснабжения бывают объединенными, неполно-раздельными и раздельными.
- От сетей первого типа получают воду все потребители. Обычно в таких системах транспортируется питьевая вода. Такой подход в промышленности оправдан в том случае, если для производства продукции нужна вода хорошего качества, либо жидкости требуется очень мало.
- Неполно-раздельные системы прокладывают в тех случаях, если производство продукции требует большого количества воды невысокого качества.
- Раздельные системы встречаются редко. Их прокладка предполагает построение отдельных сетей для противопожарных, питьевых и производственных нужд.
