Виды и размеры плит перекрытия

Размеры плит ПК

Это наиболее часто встречающиеся панели, которые производятся в металлоформах, с сеточным (длиной до 4,2), либо преднапряженным (свыше 4,5) армированием. Маркировка изделий содержит геометрические габариты по длине и ширине, а также нагрузку и иногда метод армирования. Например, ПК 51-18-8. Длина 5,1, ширина 1,8, нагрузка 800 кгс/м2.

Стандартная ширина панелей может быть 1; 1,2; 1,5 и 1,8 метра. Наиболее удобны плиты 12-е. Обычно, ими можно набрать необходимую ширину проема, а перевозка оптимальна по норме загрузки автомашины. Отклонения по этому ширине не могут превышать 6 мм.

Длина, как правило, варьируется в пределах от 1,6 до 7,2 метра, но встречаются панели и до 9 метров. Фактическая длина всегда меньше номинальной, т.е. указанной в маркировке, на 2 см. Это необходимо учитывать при расчете опирания плиты на стену. Предельное отклонение – 8 мм для длины до 4 метров и 10 мм – для более длинных изделий. В настоящий момент завод готов выпускать плиты ПК с шагом 10 см по длине.

Посмотреть наши цены можно на этой странице: плиты перекрытия ПК.

Обычно выпускаются панели с отверстиями диаметром 159 мм. В терминах ГоСТа это плита 1ПК. Расстояние между отверстиями составляет 185 мм от центра до центра пустот. Надо понимать, что это цифры, заложенные ГоСТом, фактические размеры конкретных производителей могут отличаться от заявленных.

Плиты перекрытия ПБ и ПК — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия. Отличия от плиты перекрытия пно мы рассмотрим позже.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Установка плит сборного вида

Качество постройки зависит от правильной подготовки поверхности к укладке плиты, а также аккуратного, и грамотного монтажа изделия. При выполнении работы постоянно производят измерения специальным инструментом. Конструкция будет надежной, если плита правильно опирается на колонны или стены.

Глубина опирания должна выбираться с учетом конструкции стен, и материала, из которого она выполнена. Для металлических баллок этот показатель должен составлять 70 миллиметров, для железобетонных ригелей около 75 миллиметров, а на опору из кирпича – 90. Если стены имеют низкую несущую способность, то сверху их укрепляют при помощи армопояса, они будут служить опорой для плит перекрытия. При монтаже плит, должны использоваться унитарные детали в качестве закладных элементов, случайные отрезки арматуры могут привести к разрушению постройки.

1. На торцы стеновой поверхности или балок, которые будут служить опорой для плит, наносят цементный раствор для придания прочности соединению. Смесь не должна застывать раньше, чем будет уложена плита, это повлияет на целостность здания.
2. На кран прикрепляют крюк, имеющий четыре стропы, на их концах располагаются крюки, которые вставляются в петли, таким образом, плита поднимается горизонтально.
3. Кроме крановщика, понадобятся ещё люди, чтобы регулировать ровность монтажа плиты.
4. Все плиты имеют определенный уклон, верхняя часть немного меньше нижней, поэтому зазор заполняют раствором.
5. Петли для перемещения соединяются стальным прутом, его края загибают внутрь, и закрепляют при помощи сварки.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Плиты подразделяются на три вида

1. Сплошной вид имеет высокий показатель прочности на сжатие, значительный вес, и низкое звуковое, и теплоизоляционное свойство.
2. Шатровый вид конструкции имеет вид лотка, ребра которого сглажены. При их использовании, в проекте не должно быть балочных включений. С помощью таких плит можно поднять потолок без дополнительного наращивания стен. Размер такой плиты зависит от параметров комнаты, а высота является стандартной от 14 до 16 сантиметров.
3. Пустотные конструкции являются самыми востребованными, они имеют вид параллелепипеда, с наличием продольных трубчатых пустот. За счет такого устройства имеют высокий показатель прочности на изгиб, и могут выдерживать большую нагрузку. Их удобно использовать для перекрытия больших пролетов около 12 метров, а форма позволяет беспроблемно положить коммуникации.
4. Из ячеистого бетона изготавливаются плиты покрытия сплошного вида, они являются легкими, и могут выдерживать небольшую нагрузку, примерно до 600 килограмм. Такие конструкции используют для малоэтажных зданий.

Железобетонные конструкции могут иметь различные характеристики, помимо плоских, и пустотных плит, существует пучковый или струнный железобетон, его качества являются улучшенными.

При изготовлении в бетонный состав добавляют различные элементы, которые приводят к быстрому застыванию. Плиты применяются для строительства частных, и многоэтажных домов, при этом они отличаются огнестойкостью, экономичностью, прочностью, и долговечностью.

Область применения

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию. Даже небольшой дефект может привести к быстрому износу и нарушению прочности строения в целом.

Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений самых разнообразных планировок, с любым количеством этажей.

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

Обозначение марки железобетонных многопустотных ПК

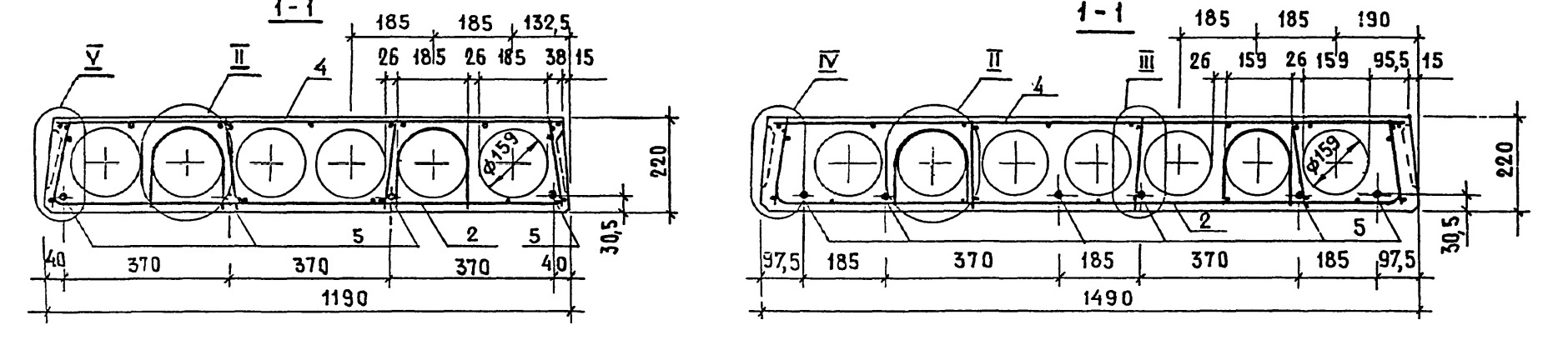

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

• горячекатанную стержневую класса A-IV, А-V,A-VI;
• арматурные канаты, класс – К-7;
• стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
• высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

• марки железобетонной конструкции;
• наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
• штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

• даты изготовления;
• массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

• на место строповки конструкции;
• на верх конструкции;
• на место опоры конструкции;
• на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Особенности монтажа плит покрытия

1. Перед началом работы, необходимо вычислить все размеры, и нанести их на бумагу, это позволит избежать ошибок.
2. При образовании зазоров значительного размера, их заполняют шлакоблоком, а мелкие отверстия закрывают раствором.
3. При укладке пустотной поверхности, нужно, чтобы она укладывалась чистой стороной вниз. Такие элементы располагают с максимальной близостью друг к другу, без образования зазоров.
4. Покрытия устанавливают на две стены короткими сторонами, таким образом, можно избежать деформации при усадке фундаментального основания.
5. В некоторых случаях изделие необходимо укоротить, для разрезания используют мощную болгарку. Бетон немного надрезают, ударяют кувалдой, он осыпаются, а арматура остается, затем её срезают. Такие работы выполняют профессионалы, так как сложно укоротить плиту людям, не имеющим опыта.
6. Монтаж плит не обойдется без крана, так как изделие имеет значительный вес.

При правильно выбранном изделии, не придется выполнять дополнительные работы по укорачиванию или наращиванию плит. Перед началом работ, необходимо вычислить размеры материала, и подбирать по соответствующим параметрам, чтобы не выполнять дополнительную затратную работу.

Основные виды

Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.

Таблица 1. Основные виды плит перекрытия

№	Маркировка	Конструкция	Особенности
1	П	Полнотелая, монолитная	Высокая прочность, большой вес
2	ПТ	Монолитная, полнотелая	Высокая прочность, большой вес
3	ПК	Пустотная	Изготавливается опалубочным способом
4	ПБ	Пустотная	Изготавливается безопалубочным способом
5	НВ	Пустотная	Изготавливается методом пропаривания в металлических формах
6	2ПБ	Пустотная утолщённая	Изготавливается безопалубочным способом, толщина увеличена
7	ПНО	Пустотная	Изготавливается опалубочным способом, толщина уменьшена
8	3,1ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
9	1,6ПБ	Пустотная	Изготавливается безопалубочным способом, толщина уменьшена
10	ПГ	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
11	ПР	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам
12	ПП	Ребристая	Устойчива к сейсмическим и вибрационным нагрузкам

В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно  разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

Пустотные плиты

Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.

Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.

Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.

ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.

Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.

Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.

Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.

Изделия 2ПБ имеют толщину 265 мм.

Полнотелые плиты

ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.

Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.

Ребристые плиты

Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.

ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.

Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.

Монтаж плит перекрытия

По ширине здания плиты укладываются без зазоров. Порой, требуются доборные блоки. У таких плит перекрытия размеры меньше основных. Узкие варианты закрывают, к примеру, санузлы типовых домов.

Оптимальным опиранием железобетонных плит на стены считается 120 миллиметров. Имеется в виду заход блоков на основную кладку. Если плиты длиной до 4-ех метров, достаточно и 7-ми сантиметров.

Для ПК свыше 4-ех метров, минимум составляет 9 сантиметров. Соответственно, на стадии проекта дома стены уводят друг от друга на удобное расстояние. Иначе, придется комбинировать плиты, или заказывать негабаритные перекрытия.

Точки опирания перекрытий зависят от их вида. Для одних плит нужны дополнительные подпорки. Для других блоков достаточно опоры по 2-ум сторонам. Порой, плиты ложатся сразу на 4 стены.

Рассчитывая опирание плит, учитывают прохождение каналов вентиляции. Их блоки не должны перекрывать, зажимать. Поэтому, идеальной шириной несущих конструкций внутреннего типа считаются 38 сантиметров. Отнимем 24 на заходы плит с обеих сторон, получим стандарт для канала вентиляции. Обычно, он составляет 14 сантиметров.

Строение несущих стен тютелька в тютельку обязывает укладывать ПК максимально точно. Смещения неминуемо ведут к перекрыванию вентиляции. Поэтому, многие застройщики проектируют стены шириной в 40 сантиметров, давая строителям право на небольшие погрешности.

Перекрытия из железобетонных балок

Такие перекрытия монтируются на пролетах от трех до 7,5 метров. Однако здесь не обойтись без специальной подъемной техники. Вес балок составляет от 175 до 400 килограмм.

Преимуществом использования железобетонных балок является возможность перекрывать большие пролеты. Ну а необходимость применения грузоподъемного оборудования является значительным недостатком.

Железобетонные балки укладываются на расстоянии 600-1000 мм. Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков (при дощатых полах или паркетных используют плиты, а при полах из линолеума или паркету по бетонному основанию — пустотелые блоки).

Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные перекрытия обязательно утепляют, междуэтажные — звукоизолируют, цокольные перекрытия также утепляют.

Виды железобетонных плит перекрытий

Относятся к сборным, их применение означает, что несущая конструкция собирается на основе заводских заготовок с известными габаритами и характеристиками. Они выпускаются в форме плоских прямоугольных плит с плотным армокаркасом, залитым качественными марками бетона: тяжелыми, легкими и силикатными. Отличительной особенностью растворов для их изготовления является использования более мелкого, но плотного наполнителя (с размером фракций в пределах 3-10 мм), материал имеет однородную структуру по всему сечению. Высокие несущие способности перекрытий также объясняются напряженностью каркаса: часто арматуру размещают уже в растянутом состоянии.

Основных группы две: все изделия, предназначенные для настила перекрытий, разделяются на пустотные и сплошные. Первые более востребованы, они имеют облегченную конструкцию и ровную поверхность, упрощающую процесс отделки потолков. Наличие в них пустот усиливает звуко- и теплоизоляционные характеристики и помогает скрыть проводку и другие коммуникации. Сплошные железобетонные плиты уступают в универсальности, но выигрывают в прочности. Чаще всего они рассчитываются на специальные нагрузки. Выделяют:

1. Сплошные ребристые плиты, представляющие систему скрещенных балок, заполненных высококачественным бетоном. Преимуществом является минимальное присутствие бетона в зонах повышенного растяжения перекрытий, максимальное – на участках сжатия. Это помогает выдерживать значительные нагрузки на изгиб при более легком весе, при необходимости усиления в чертеж закладывают поперечные элементы. Сфера применения ребристых плит включает торговые павильоны, промышленные объекты и чердаки домов с шагом несущих опор в пределах 6 м. Для межэтажного разделения они подходят плохо как из-за стандартной высоты в 30-40 см, так и из-за сложностей при обшивке нижней стороны. Об их использовании читайте в обзоре ЖБ плит ребристого типа.
2. Кессонные – аналог ребристых с сетчатым расположением балок, выдерживающий значительные нагрузки. В частном строительстве они практически не используются.
3. Безбалочные – с одинаковым сечением и формой по всей протяженности. Их стандартная толщина составляет 15-20 см, гладкая поверхность упрощает процесс отделки. Помимо стен опираются на утолщенные кверху колонны, расположенные с шагом в пределах 5-6 м, преимущественная область использования включает объекты гражданского строительства.

В домах с низкими требованиями к звукоизоляции допускается использование сплошных гладких железобетонных изделий длиной от 2,6 до 4,2 (толщина 120 мм) и до 6,6 м (160 мм соответственно) и шириной от 1,2 до 2,4. Их серьезным недостатком считается большой вес, приемлемую звукоизоляцию обеспечивают плиты с сечением 160 мм, но из-за высокой нагрузки на фундамент этот вариант подходит не всегда. Альтернативой является использования слоистых панелей: нижний слой у них плотно армируется металлом, верхний заливается из легкого бетона, но найти их сложно.

Среди частных застройщиков более востребованы унифицированные многопустотные железобетонные разновидности. Стандартные размеры слегка ограничивают сферу применения, но из-за их широкого диапазона без проблем реализуется любое перекрытие. Ассортимент включает 15 типов с разными габаритами, диаметром и формой пустот. Еще одним условием классификации является требуемое число сторон опор, некоторые виды опираются только на 2 торцевые стороны, другие – на 3 и 4.

Толщина плиты в этом случае стандартная, она составляет 160 мм у облегченных типов, 220 – у обычных. Длина варьируется в пределах 1,6-12 м, пустотные изделия непрерывной формировки могут разрезаться вдоль, у других она остается неизменной. Номинальная ширина лежит в интервале от 0,6 до 2,4 м, к наиболее востребованным относят 1, 1,2 и 1,5 м. Диаметр пустот зависит от разновидностей, стандартное значение составляет 159 мм, этого достаточно для скрытия коммуникаций.

При выборе перекрытий следует помнить, что их фактические габариты отличаются от номинальных на величину допуска. На практике реальные размеры железобетонной плиты меньше на 20 см по длине, 10 – по ширине. Опытные застройщики учитывают эту особенность еще на стадии проектирования. К важным факторам также относят проверку сертификата, штампа технического контроля, оценку ровности и геометрии ЖБИ.

Что такое плиты перекрытия?

Перекрытия – это несущая горизонтальная конструкция здания, которая предназначена для разделения этажей. Перекрытия могут быть чердачными и междуэтажными. При строительстве и эксплуатации здания на перекрытия ложится очень большая нагрузка. Перекрытия, кроме собственного веса, несут на себе тяжесть состава, расположения частей строения.

Схема монтажа плиты перекрытия

Плиты перекрытий в строительном производстве изготавливают из железобетона и бетона. Их используют на строительстве разнообразных объектов.

Железобетонные перекрытия могут быть ребристыми. Их особенность – это то, что промежуток между ребрами составляет примерно 150 см.

Перекрытиями могут быть и железобетонные балки, при условии, что они компактно пригнаны одна к другой. В этом случае между балками в балочных перекрытиях лучше вставлять вкладыши, а промежуток между ними бетонировать. Наряду со всеми, можно выделить и сталекаменные перекрытия. Их приобретают на рынках строительных материалов, но монтаж данных изделий лучше производить в промышленных условиях.

Функцию перекрытий выполняют плиты.

Более подробно на них и остановимся. Плита – это плоский прямоугольный кусок камня, металла или другого материала, часть сооружения, строения, механизма. В строительстве она несет на себе груз других элементов строения.
