Виды отопления: разновидности, преимущества и недостатки, использование

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

равномерное распределение тепла по всему объёму помещения;
улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

ПЛЭН

Инновационная разработка российских ученых – система инфракрасного отопления ПЛЭН. Она состоит из тончайшей полимерной пленки и резистивно-нагревательного элемента из углеродных нитей.

ПЛЭН излучает тепловую составляющую солнечного света, которая поглощается полом, потолком, мебелью и создает комфортную температуру помещения.

Характеристики

Максимальная температура поверхности этой конструкции – 60°C, но для создания наиболее комфортных условий в доме достаточно 30° – 40°С.

ПЛЭН можно уложить по всей поверхности основания помещения, накрыв сверху ламинатом или любым другим видом покрытия. Если же смонтировать систему на потолке, то вы получите ощущение тепла и комфорта как от солнца. Крепить конструкцию к стенам тоже можно, но ее эффективность от этого пострадает.

Одним из достоинств пленочного нагревателя является отсутствие жидкого теплоносителя. Это избавляет от установки сложных систем, протечек, замерзания жидкости. Кроме того, пленочные отопительные системы, имеют еще ряд преимуществ:

не сушат воздух;
отсутствуют интенсивные тепловые потоки;
не создают конвективные потоки;
пожаробезопасны;
просты в монтаже;
полностью безопасны для человека и окружающей среды.

Еще одним доводом в пользу ПЛЭН для загородного дома являются многолетние исследования ученых. Они доказали, что длинноволновое инфракрасное излучение при умеренной мощности оказывает полезное воздействие на организм человека.

Главный недостаток системы инфракрасного отопления – его высокая стоимость. Для устройства отопительной системы всего дома придется сделать серьезные денежные вложения, которые окупятся довольно не скоро.

Виды замкнутых отопительных систем

Все ЗСО делятся на группы по количеству труб, их расположению и направлению тока теплоносителя. Перед выбором закрытой системы отопления для частного дома нужно понять принципы их работы.

Однотрубная замкнутая система

В такой схеме радиаторы подключены друг за другом вдоль одной отопительной магистрали. Теплоноситель проходит последовательно через каждый из них и возвращается обратно в котел.

Экономия – требуется меньше материалов.
Простота проектирования и монтажа.
Гидродинамическая устойчивость.

Недостатки замкнутого однотрубного контура:

Неравномерный нагрев радиаторов. Жидкость, проходя через все батареи, охлаждается и в последнюю поступает чуть теплой. Особенно часто такое происходит, если последовательно присоединить несколько отопителей.
Сложность регулировки. Из-за неравномерного нагрева элементов установить комфортную температуру сложно.
Подходит только для небольших зданий.

Работу однотрубной замкнутой системы улучшает установка байпаса – перемычки между верхней и нижней трубой, подходящей к батарее. Создаются обходные тепловые пути, и линия нагревается быстрее.

Тепломагистраль можно расположить горизонтально или вертикально. В первом случае нагретые вода или антифриз будут двигаться вдоль комнат, а во втором – перемещаться по стоякам, опаливающим радиаторы, расположенные друг над другом.

Двухтрубная замкнутая система отопления

Такая конструкция предусматривает установку двух теплопроводов – по подающему горячий носитель поступает в радиаторы, а по обратному возвращается назад. Существует два варианта закрытых двухтрубных отопительных схем:

Тупиковая – в здании прокладывается несколько замкнутых ветвей, каждая из которых состоит из подающего контура и обратки. Нагретый теплоноситель доходит до конца линии и оттекает обратно к котлу. Теплый и холодный поток движутся навстречу друг другу, поэтому теплосистему называют встречной.
Кольцо Тихельмана – подающий и обратный контур прокладываются по кольцу вдоль помещения. Жидкость проходит по кругу и попадает обратно в котлоагрегат. Нагретый и охлажденный теплоноситель движутся в одном направлении, поэтому схему называют попутной.

Тупиковая и попутная система могут быть горизонтальными и вертикальными. Их можно проложить по длине в здания или по его высоте.

Преимущества двухтрубных теплосистем:

равномерный нагрев радиаторов;
более простая и точная регулировка;
возможность монтажа в строении любого размера, площади и планировки;
нетребовательность – батареи будут греть даже при погрешностях в расчетах.

сложность проектирования и монтажа;
большие затраты на материалы.

Для самостоятельного монтажа лучше выбирать тупиковую систему. Она универсальна, нетребовательна и устойчиво функционирует в любом доме, как в новом, так и давно построенном. Попутная больше подходит для просторных помещений без тупиков и препятствий, что значительно ограничивает ее применение.

Лучевая (коллекторная) двухтрубная система отопления

Этап схема имеет сложную конфигурацию. В каждом помещении ставится два коллектора – входной и обратный, от которого отходят подающий и обратный контуры. Подходит для зданий любой планировки и площади, но особенно рекомендуется при большом количестве отопителей. Лучевая схема с нижним подключением подойдет для отопления строящихся зданий.

Преимущества лучевой схемы:

элементы можно убрать в шкафы и сделать незаметными;
нагрев легко сбаласировать ручными клапанами и расходомерами на коллекторе;
отопление возможно полностью автоматизировать и подключить к системе «умный дом»;

Недостатки:

сложность расчета и монтажа;
требуется большое количество материалов.

При монтаже не замуровывайте коммуникации, поскольку при аварии будет сложно добраться до места протечки. К трубопроводам и коллекторам должен оставаться свободный доступ.

Система обеспечения теплом (теплоснабжение)

Первое, на что нужно обратить внимание при подборе, – это вид теплоснабжения дома. Возможны следующие тепловые схемы:

Возможны следующие тепловые схемы:

От централизованного источника теплоты – если вы не планируете выезжать далеко за город или строитесь в пределах коттеджного поселка, то можно воспользоваться существующей теплосетью ТЭЦ или котельной, которая обеспечивает теплом близлежащие дома.

От местного источника теплоты (автономное теплоснабжение) – теплоснабжение происходит от собственной котельной. Этот способ применяется, если трубопроводы тепловой сети находятся далеко.

Основные плюсы и минусы схем теплоснабжения.

Теплоснабжение	Достоинства	Недостатки
Централизованное	Не нужна котельная (нет затрат на котел, насос, водоподогреватель), экологичность	Зависимость от источника тепла, затраты на прокладку теплотрассы
Автономное	Включение, отключение и регулирование системы по своему желанию, независимость от сезонной работы ТЭЦ/котельной	Нужна котельная (все оборудование в котельной), дымоход, склад для топлива, выбросы в атмосферу

Более подробно о системах теплоснабжения я рассказываю в нижеприведенном видео.

Открытая система отопления

Открытая система имеет в своём составе расширительный бачок, который открыт для доступа воздуха, то есть давление теплоносителя в трубопроводе равно атмосферному. Циркуляция теплоносителя основана на законах физики – горячая вода легче холодной и устремляется вверх. На основе этого в трубопроводе возникает перепад давлений и естественная циркуляция воды, позволяющая подать горячий теплоноситель во все радиаторы дома без применения насосного оборудования.

Эта система имеет некоторое преимущество, так как не требует электроэнергии для включения насосов, в которых не нуждается, то есть для отопления дома нужен только природный газ, твёрдое или жидкое топливо. Но у неё есть и недостатки:

необходимость применения стальных трубопроводов увеличенного диаметра;
монтаж трубопроводов должен производиться с определённым уклоном, для естественного течения воды;
происходит насыщение теплоносителя кислородом, который окисляет внутренние металлические поверхности отопительных приборов, что отрицательно сказывается на сроке их службы;
отсутствует техническая возможность для отопления домов со сложной конфигурацией помещений;
повышенный расход топлива на нагрев теплоносителя.

Это тоже интересно Экспанзомат для отопления или переход на закрытую систему отопления

Способы электрического обогрева

Электрическое отопление реализует в своей работе принцип преобразования электрической энергии в тепловую. В качестве источника теплоты в этих схемах используется:

Электрический котел;
Отдельные нагревательные приборы.

Электрические котлы работают в системах водяного отопления, имеют общее строение со всеми системами на других видах топлива. Котлы, работающие на электроэнергии, не требуют для установки выполнения проекта, славятся экологической чистотой, не имеют побочных продуктов деятельности (дымовых газов, зольного остатка).

Отдельные приборы электрического отопления представлены различными устройствами:

Электрические конвекторы;
Тепловые воздушные завесы;
Масляные радиаторы;
Инфракрасные излучатели;
Парокапельные нагреватели;
Тепловентиляторы, тепловые пушки.

Модификации нагревателей выбираются исходя из условий эксплуатации, места применения, стоимости и другим показателям.

Паровое отопление

Паровое отопление — одна из разновидностей систем отопления зданий. В отличие от водяного или воздушного отопления, теплоносителем является водяной пар. Иногда в быту водяное отопление зданий неправильно называют «паровым», хотя в жилых и общественных зданиях применение парового отопления сейчас запрещено строительными нормами и правилами.

Особенностью парового отопления является комбинированная отдача тепла рабочим телом (паром), которое не только снижает свою температуру, но и конденсируется на внутренних стенках отопительных приборов. Удельная теплота парообразования (конденсации), которая выделяется при этом, составляет около 2300 кДж/кг, тогда как остывание пара на 50 °C дает только 100 кДж/кг.

Источником тепла в системе парового отопления может служить отопительный паровой котёл, отбор пара из паровой турбины или редукционно-охладительная установка (РОУ), снижающая давление и температуру пара энергетических котлов до безопасных для потребителя параметров. Также источником вырабатываемой тепловой энергии с паром могут служить утилизационные установки, устанавливаемые, например, на металлургических предприятиях. Отопительными приборами являются радиаторы отопления, конвекторы, оребрённые или гладкие трубы. Образовавшийся в отопительных приборах конденсат возвращается к источнику тепла самотёком (в замкнутых системах) или подаётся насосом (в разомкнутых системах). Давление пара в системе может быть ниже атмосферного (т. н. вакуум-паровые системы) или выше атмосферного (до 6 атм). Температура пара не должна превышать 130 °С. Изменение температуры в помещениях производится регулированием расхода пара, а если это невозможно – периодическим прекращением подачи пара. В преддверии морозов иногда приходится заранее прогревать здание, чтобы использовать его тепловую инерцию (т. н. «перетоп»).

Преимущества и недостатки

Преимуществами парового отопления являются:

Небольшие размеры и меньшая стоимость отопительных приборов.
Малая инерционность и быстрый прогрев системы.
Отсутствие потерь тепла в теплообменниках.

Недостатками парового отопления являются:

Высокая температура на поверхности отопительных приборов.
Невозможность плавного регулирования температуры помещений.
Шум при заполнении системы паром.
Сложности монтажа отводов к работающей системе.

Из-за невысокой стоимости паровое отопление широко применялось в первой половине XX века. В настоящее время паровое отопление может применяться как при централизованном, так и при автономном теплоснабжении в производственных помещениях, в лестничных клетках и вестибюлях, в тепловых пунктах и пешеходных переходах. Целесообразно использовать такие системы на предприятиях, где пар так или иначе применяется для производственных нужд.

Виды парового отопления

При паровом отоплении в приборах выделяется теплота фазового превращения в результате конденсации пара. Конденсат удаляется из приборов и возвращается в паровые котлы.

Системы парового отопления по способу возвращения конденсата в паровые котлы разделяются на замкнутые с самотечным возвращением конденсата рис а) и разомкнутые с перекачкой конденсата насосами. рис б)

В замкнутой системе конденсат непрерывно поступает в котлы под действием разности давления, выраженного столбом конденсата высотой h (см. рис. а) и давления пара в котлах. Поэтому отопительные приборы должны находиться достаточно высоко над паросборниками котлов (в зависимости от давления пара в них).

В разомкнутой системе парового отопления конденсат из отопительных приборов непрерывно поступает в конденсатный бак и по мере накопления периодически перекачивается конденсатным насосом в котлы на тепловой станции. У такой системы расположение бака должно обеспечивать стекание конденсата из нижнего отопительного прибора в бак, а давление пара в котлах преодолевается давлением насоса.

В зависимости от давления пара системы парового отопления подразделяются на субатмосферные, вакуум-паровые, низкого и высокого давления (табл. 1.)

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

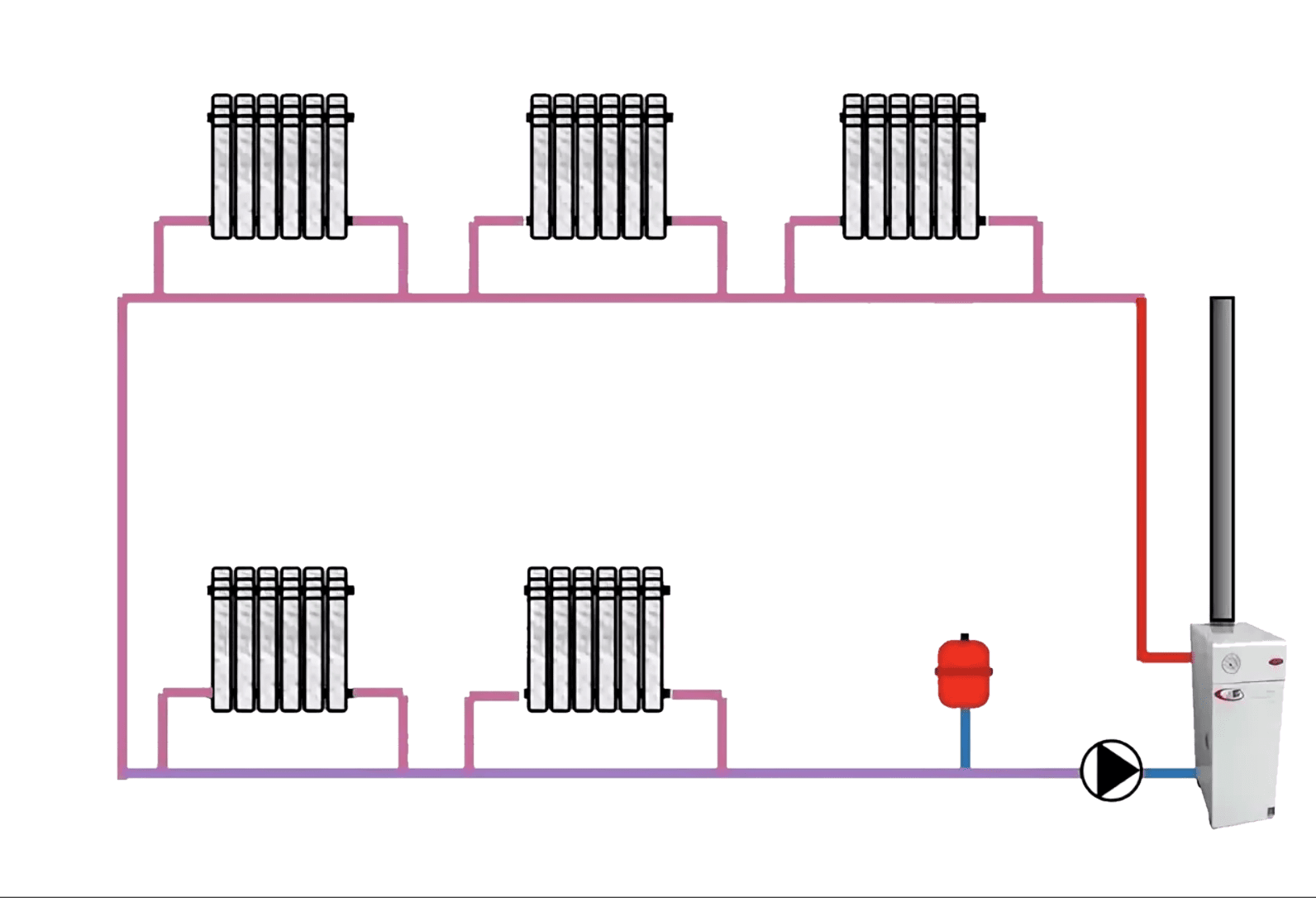

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

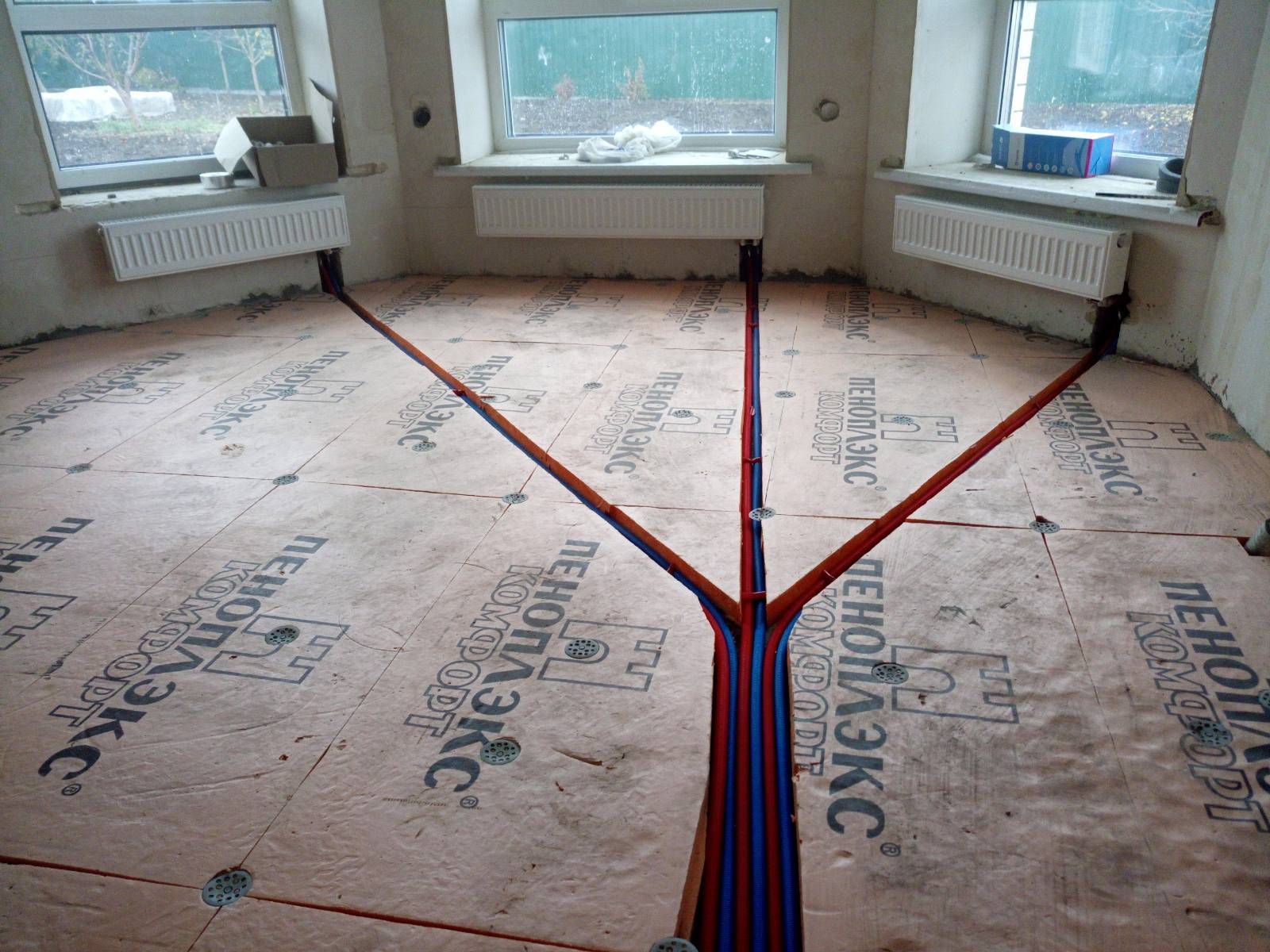

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

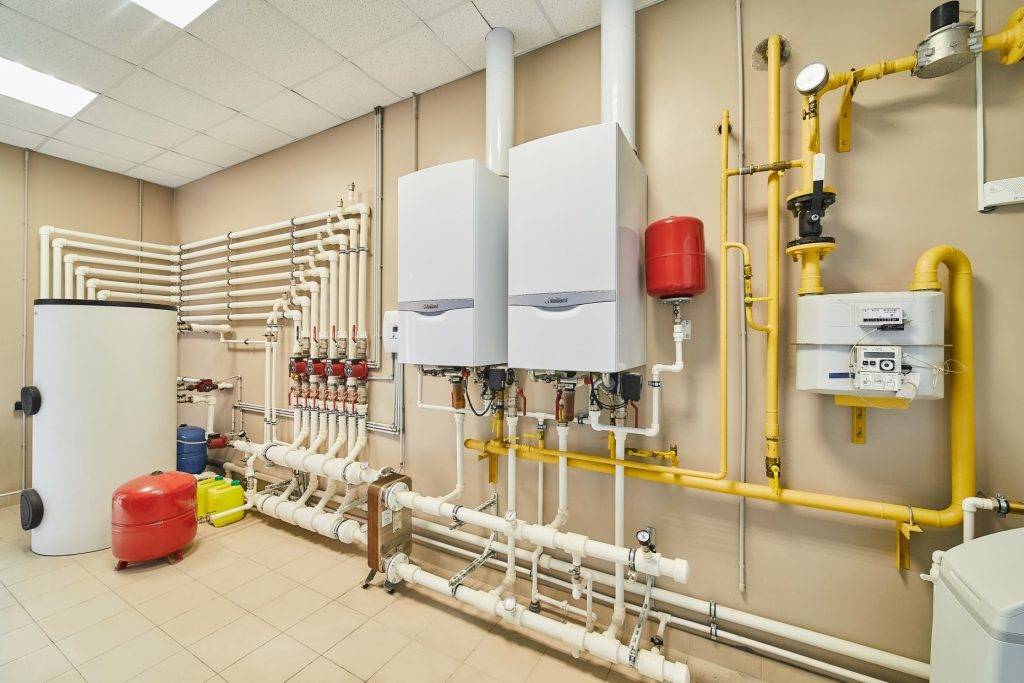

Газовые котлы отопления

Газовые котлы являются основным видом газоиспользующего оборудования – по популярности они значительно превосходят своих конкурентов – конвекторы и излучатели газового типа. Котлоагрегаты служат базовым элементом комплекса – на их основе сооружается водяная система отопления.

В состав этой системы входят:

Котел;
Трубопроводы;
Отопительные приборы водяного типа – радиаторы, конвекторы, регистры;
Запорно-регулирующая и предохранительная арматура;
Расширительные баки мембранного и открытого типа;
Циркуляционные насосы – в закрытых и комбинированных схемах;
Дополнительное оборудование – гидрострелки, коллекторы, бойлеры горячей воды, теплоаккумуляторы, узлы теплого пола и так далее.

По типу размещения газовые котлы делятся на настенные и напольные. Мощность настенных устройств ограничена 40 кВт, напольное оборудование обладает увеличенной производительностью.

По функциональному исполнению газовые котлоагрегаты делятся на следующие типы:

Одноконтурные;
Двухконтурные;
С встроенным бойлером.

Одноконтурные котлы предназначены только для обеспечения нужд отопления, но при необходимости с помощью различных схем обвязки к устройствам можно подключить бойлеры косвенного нагрева систем ГВС, контуры водяного теплого пола и других потребителей. Двухконтурные агрегаты оборудованы встроенными теплообменниками (совмещенными или раздельными) для приготовления горячей воды, частным случаем такого оборудования являются устройства со встроенным бойлером – они более качественно справляются с задачей обеспечения горячей водой за счет наличия определенного ее запаса.

Материалами изготовления теплообменников котельного оборудования являются:

Углеродистая (обычная) сталь;
Высоколегированная (нержавеющая) сталь;
Чугун (только для напольных моделей);
Медь (встречается очень редко).

Наиболее надежными материалами считаются нержавеющая сталь и чугун – изделия с теплообменниками из этих материалов имеют более продолжительный срок службы.

КПД газовых котлов имеет среднее значение от 80 до 90%, отдельная разновидность – конденсационные котлоагрегаты – имеют особое устройство и условия эксплуатации, развивают КПД до 98 – 99 % за счет утилизации теплоты продуктов сгорания.

Исполнение камеры сгорания

Еще один конструктивный признак газовых теплогенераторов – исполнение камеры сгорания. По этому показателю агрегаты делятся на атмосферные (с открытой камерой) и турбированные – с закрытой камерой, оборудованы встроенным вентилятором подачи воздуха/дымоудаления. Эксплуатация устройств открытого типа требует строительства дымовой трубы расчетных параметров и наличия как минимум простейшей системы приточной вентиляции, турбированные устройства забирают воздух и выбрасывают дым за пределы помещения по коаксиальным (или раздельным) трубам, отличаются более высоким КПД.

Основные преимущества и недостатки газовых котлов:

Плюсы

Простота эксплуатации;
Равномерное распределение тепла по помещениям;
Возможность производства горячей воды;Относительно высокий уровень экономичности;
Отсутствие негативного влияния на микроклимат в отапливаемых помещениях;
Возможность работы большинства моделей на сжиженном газе;
Не требуется ручного обслуживания.

Минусы

Необходимость строительства дымовой трубы (для атмосферных модификаций);
Необходимость получения разрешений, оформления проекта, монтажа и сдачи объекта;
Требуется сооружение системы отопления водяного типа;
Значительные первоначальные вложения средств.

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

чугунными;
стальными;
алюминиевыми;
биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Чугунные батареи

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Биметаллические батареи

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

воздушную трубу, поднимающуюся к верхней точке системы;
расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Воздушные системы подачи тепла

Подача тепла по воздуховодам от теплогенератора

Воздушный обогрев относят к альтернативным системам подачи тепла. Считается, что такой вид более комфортен в использовании.

К преимуществам такого устройства можно отнести возможность подачи в помещение охлажденного воздуха в летнее время. В результате решается проблема с кондиционированием помещений в жаркую погоду.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

Теперь давайте разберем каждую схему поподробнее.

Особенности комбинированного отопления

Комбинированная система сочетает в себе несколько источников тепла разного типа. Один из них, как правило, это газовый или твердотопливный котел с минимальной стоимостью тепловой энергии, служит в качестве основного. Остальные являются вспомогательными и служат для обеспечения экономии энергоресурсов основной системы либо для поддержки ее в сложных погодных условиях.

В комбинированных системах применяются разные сочетания источников, например:

электрокотел для подогрева воды при основном газовом котле;
солнечные батареи или коллекторы в дополнение к твердотопливному бойлеру;
воздушный тепловой насос в дополнение к дровяной печи.

Комбинированная система отопления

При выборе системы отопления во внимание принимают множество факторов, прежде всего- доступность и сравнительную стоимость различных энергоресурсов. В современных условиях владельцы все чаще выбирают комбинированные системы, в которых возобновляемые источники тепла становятся надежных подспорьем в деле отопления дома

Конструкционные особенности оборудования для воздушного отопления

В традиционном исполнении нагреватель воздуха или теплогенератор оснащен:

Камерой сгорания, выступающей основным источником тепла;
теплообменником рекуперационнного типа, предназначенным прогревать воздух и не допускать смешивания с вредными отходами (продуктами сгорания);
Горелкой, которая может быть дизельной, газовой или комбинированной. Для оборудования, работающего на паллетах, разработаны специальные горелки;
Нагнетательной группой, в том числе вентилятором;
Сетью воздуховодов, перенаправляющих потоки теплоносителя к внутренним помещениям;
Фильтром, увлажнителем и освежителем, поддерживающими качество воздушной массы. Выполняется очистка воздуха от бактерий и пыли;
Системой автоматизации, которая предназначена регулировать температуру и скорость движения теплоносителя. Включение и выключение выполняется в автоматическом режиме. Кроме этого должна присутствовать опция контроля над температурным режимом топлива, благодаря чему не допускается превышение обозначенных параметров.
Центральным кондиционером для создания комфортной температуры в летний период.

В системе воздушного отопления обязательно должны присутствовать каналы для вывода токсичных продуктов горения.

Какие бывают системы отопления и их применение
