Устройство верхней части фундамента
В верхней, наземной, части основания заливают бетон в опалубку до нужной высоты, а затем выравнивают поверхность раствором, штукатурят ее. Покрывают верхнюю часть прокладкой из рубероида для гидроизоляции. Чтобы предотвратить разрушение фундамента, которое происходит во время попадания воды под него, делают вдоль всех стен отмостку – защитную полосу из бетона или асфальта шириной до 60 см. Она должна выходит за уровень карниза на 20 см, чтобы вода с крыши могла спокойно стекать в дренажную канаву, которую устраивают вдоль фундамента.
Виды фундаментов выбирают в зависимости от глубины промерзания почвы. Соблюдение общего правила – делать траншею ниже границы промерзания – убережет строение от преждевременного разрушения. Технические ошибки при отсутствии опыта могут в дальнейшем привести к обрушению потолка и стен.
Расчет опорной площади
При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:
- γc – коэффициент эксплуатационных условий;
- γn – коэффициент запаса надежности, принимаемый равным 1,2;
- F – полная (суммарная) нагрузка на грунт.
Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.
В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.
Вес сооружения
Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.
Стеновые конструкции:
- каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
- бревенчатый и брусчатый сруб – 72-95 кг/м²;
- кирпичная кладка толщиной 15 см – 210-260 кг/м²;
- стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².
Перекрытия:
- чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
- то же, но с плотным утеплителем – 140-190 кг/кв.м;
- напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
- перекрытие бетонными плитами – 500 кг/м².
Крыша:
- металлическая кровля из листа – 22-30 кг/кв.м;
- рубероид, толь – 30-52 кг/кв.м;
- шифер – 40-54 кг/кв.м;
- керамическая черепица – 60-75 кг/кв.м.
Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.
Вес фундамента и снеговая нагрузка
Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:
- Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
- Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
- Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.
В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.
При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:
- северные районы – 180-195 кг/м²;
- средняя полоса РФ – 95-105 кг/м²;
- южные регионы – до 55 кг/м².
После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.
При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.
Расчет количества
Специалисты рекомендуют для любых видов построек в независимости от их сложности и веса использовать фундаментные блоки, уложенные в два ряда один на другой. Это, как минимум.
Все остальное зависит от вышеперечисленных параметров. К примеру, толщина блока не должна быть меньше толщины стен. Поэтому, выбирая основу под дом, учитывайте, из каких материалов будут подниматься стены. Если это кирпичная кладка в один кирпич, то ширина стены с отделкой будет в пределах 30 см. А значит, для сооружения фундамента сборного потребуется блок марки ФБС 9-4-6 т из выше обозначенной таблицы.
Его высота 58 см. И если фундамент закладывается на глубину 1,5 м, то придется устанавливать три ряда блоков. Теперь надо узнать, сколько фундаментных элементов поместиться в один ряд. Пусть длина фундамента равна 100 м. Длина описываемого блока равна по таблице 88 см или 0,88 м. Остается провести несложный расчет: 100/0,88 = 114 штук. И это в одном ряду. Умножаем на три ряда, получаем – 342 блочных элементов.
Самое главное, что лишним блок на загородном участке никогда не будет, если вдруг после сборки фундамента ленточного осталось несколько штук. Да и продать их не проблема.

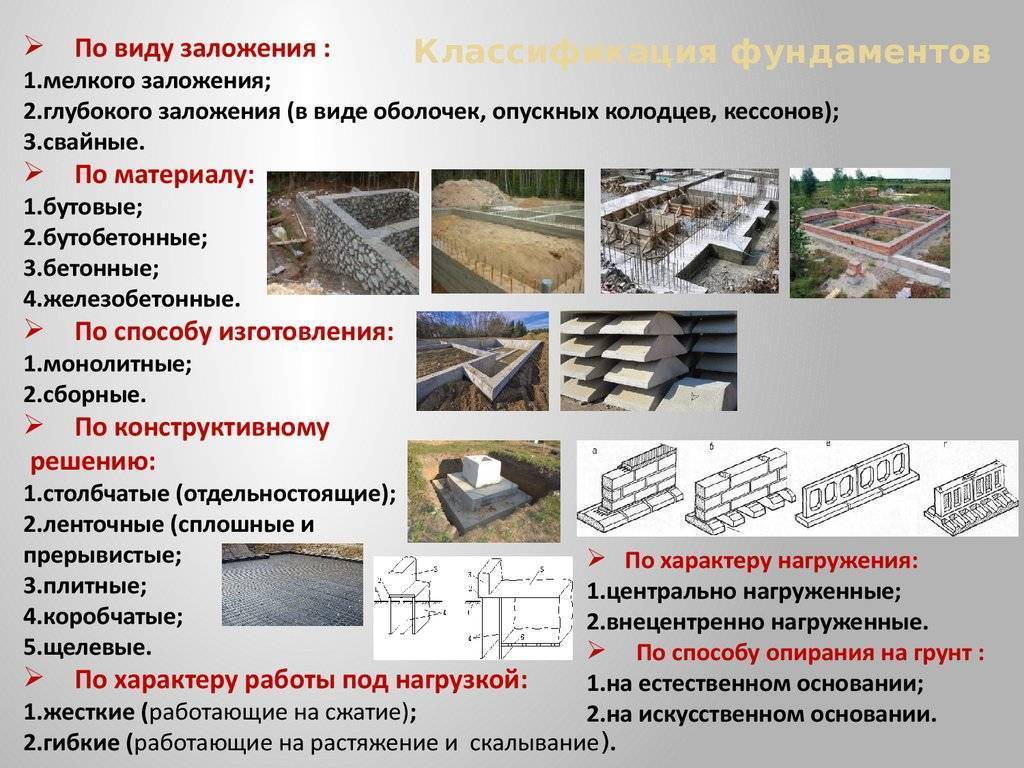

Классификация ленточных фундаментов
Из всех видов фундамента ленточный стоит особняком. Для хозпостроек и заборов его обычно возводят даже, не имея особых навыков в строительстве. Он по праву считается самым экономичным по количеству земляных работ. А в небольших масштабах его часто делают даже без применения спецтехники.
Конструктивно ленточные фундаменты делят на:
- Монолитные;
- Сборные.
Монолитный фундамент представляет собой непрерывную, увязанную между собой конструкцию из отдельных лент. Их заливают бетоном или бутобетоном прямо на объекте, по месту застройки. Вязанный из арматуры каркас позволяет упрочнить готовое тело фундамента, и избежать деформационных трещин и разрушений при грунтовых катаклизмах. Преимущества: прочность и целостность конструкции, способность принимать любую необходимую форму.
Сборный ленточный фундамент производят из
бетонных и железобетонных блоков различной формы, образующих единую взаимно увязанную линию. Сборные ленты состоят из двух видов блоков: стеновых и подушек. Стеновые блоки укладывают в сплошную ленту, подушки могут иметь зазоры, которые в зависимости от принятой технологии засыпаются или заливаются бетонным раствором и армируются. Поверх блоков устраивают монолитный пояс из бетона. Преимущества: высокая скорость и простота монтажа при условии достаточной технической оснастки и спецтехники.
Ленточный фундамент производят в виде замкнутого контура, состоящего из лент, шириной равной размеру стены. Допустимый размер выхода наружных стен за пределы фундаментных – 15см.
Конструктивные особенности ленточных фундаментов
С точки зрения метода устройства, принято выделять следующие виды ленточных фундаментов:
- монолитные (предусматривающие осуществление вязки каркасной конструкции из арматуры с последующей ее заливкой бетонной смесью);
- сборные (предполагающие фиксацию посредством цементной смеси железобетонных элементов друг с другом). Подобный тип фундаментов находит широчайшее использование в строительной деятельности гражданского и промышленного характера.
По сравнению с монолитными конструкциями, сборные ленты позволяют существенно сократить сроки производства строительных работ. При этом они демонстрируют более низкие показатели прочности (в среднем, на 25%) за счет применения сборных блоков и отсутствия возможности эффективного армирования. Кроме того, они имеют более высокую стоимость, требуют использования высококвалифицированного труда и грузоподъемной спецтехники. Снижение материалоемкости (примерно на 20%), и, как следствие, себестоимости при исполнении сборных фундаментов достигается за счет укладки фундаментных плит на расстоянии одной от другой. Формирование подобных прерывистых конструкций недопустимо на илистых, торфяных, слабых основаниях.
С точки зрения глубины залегания, выделяют фундаменты:
- мелкозаглубленные (на расстояние 0,5-0,7 м), используемые в процессе возведения легких строений из древесины, пенобетона, облегченного кирпича. Фундаменты данной категории подходят для слабопучинистых оснований;
- глубокозаглубленные (на расстояние 0,2-0,3 м ниже зоны промерзания глинистых структур либо на 0,5-0,6 м от поверхности земли на песчаных основаниях), устраиваемые при возведении зданий, которые имеют перекрытия и стенки повышенной тяжести, подвальные помещения, гаражи, цокольные этажи. Фундаменты этого вида оправдали себя при возведении на пучинистых основаниях.
Глубокозаглубленные фундаменты в сравнении с мелкозаглубленными менее подвержены деформационным воздействиям. Вследствие этого они демонстрируют большую прочность и устойчивость. Однако процесс их устройства отличается значительной материалоемкостью и трудоемкостью.
Плюсы железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.
Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.
плитный монолитный фундамент
В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.
плитный монолит хорошо подходит для тяжелых каменных домов
Долговечность
Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.
многие памятники архитектуры более века стоят на монолитной плите
Высокая прочность
Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.
прочность достигается за счет монолитной целостности
Позволяет возвести цокольный этаж
Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.
Минимальные земляные работы
Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.
для мелкозаглубленной плиты не проводятся объемные земляные работы
Простая технология возведения
В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.
заливка монолитного фундамента бетононасосом
Сокращает внутренние половые работы
Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»
плитный фундамент уже является черновой стяжкой для полов в доме
Основные виды ленточного фундамента
Ленточным фундамент называется по визуальному сходству с лентой, идущей по периметру сооружения.
Выделяют основные виды по:
По глубине заложения:
- мелко заглубленный — до 50 см;
- глубоко заглубленный – от 50 и выше, чаще всего в домах высокой этажности и при подвальных помещениях;
По принципу устройства:
- монолитный, когда подготовленная опалубка заливается бетоном;
- сборный из блоков, скрепленных сваркой, цементом;
По техническому исполнению:
- каркасный – с арматурным усилением;
- бескаркасный – без дополнительного усиления арматурой
Понятно, что выбор типа фундамента напрямую зависит от геологических условий и предполагаемого типа строения – его веса, этажности, функциональной нагрузки.
Если возводится, например, ограждение, а многие предпочитают ставить его на фундамент, чтобы не было доступа на участок сорняков, грызунов, то вполне достаточно выбрать фундамент из блоков, скрепив их между собой цементным раствором
Не обязательно использовать арматуру, ее хватит в блоках, не нужна большая глубина заложения.Если планируется беседка или хозяйственная постройка, то стоит обратить внимание на монолитный ленточный фундамент мелкого заглубления. Можно не вязать каркас из арматуры, а просто положить в опалубку или прямо в бетон отдельные прутья. Ленточный фундамент под дом должен быть глубокого залегания (больше 50 см.), с арматурным каркасом, но вот тип устройства может быть любой
Современное домостроение все больше склоняется к блочному фундаменту, особенно если дом планируется легким – из сип-панелей или газосиликата
Ленточный фундамент под дом должен быть глубокого залегания (больше 50 см.), с арматурным каркасом, но вот тип устройства может быть любой. Современное домостроение все больше склоняется к блочному фундаменту, особенно если дом планируется легким – из сип-панелей или газосиликата.
Расчет стоимости ленточного фундамента
При расчете стоимости ленточного фундамента важно понимать, что чем хуже грунт, тем прочнее должен быть фундамент, соответственно стоимость его будет только увеличиваться. Стоимость фундамента напрямую зависит от его глубины закладки, помимо этого она увеличивается и от высоты цоколя. Помимо этого при возведении фундамента на плохом грунте, может потребоваться выполнение дренажной системы и уплотнение грунта
Помимо этого при возведении фундамента на плохом грунте, может потребоваться выполнение дренажной системы и уплотнение грунта.
Приведем пример расчета стоимости ленточного основания:
- Земляные роботы. В данном случае выкопать траншею под фундамент можно самостоятельно или же привлечь к этому специалистов. Так в среднем если длинна ее составляет 4*10м +10м= 50 м, ширина составляет 50 см+10 см=60 см, а глубина около 120 см, то объем земляных работ составит 36 куб. м. Средняя стоимость 1 куб. м для ручной работы составляет около 500 рублей, поэтому стоимость рытья траншеи составит 18000 рублей. Если же привлечь для рытья технику, то рытье траншеи считается в погонных метрах и составит 50*20=10000 рублей.
- Обустройство подушки из песка (толщина 20 см). Для фундамента размерами 4х10 и шириной 60 см понадобится 0,2*0,6*50 м= 6 куб.м песка, средняя стоимость которого составляет 600 рублей за один куб. Так стоимость подушки составит 3600 рублей.
- Обустройство подушки из гравия (толщина 15 см). Расчет объема гравия необходимого для обустройства подушки точно такой же, как и песка. Для подушки понадобиться 4,5 куб. м гравия, средняя стоимость которого за 1 куб составляет 1500 рублей. Таким образом понадобиться 6750 рублей.
- Опалубка. В случае если нет в хозяйстве ненужных досок, их необходимо приобрести. В среднем используются доски шириной 15 см, толщиной 2 см и длиной 6 м. Для изготовления опалубки понадобиться 2,5 куб м досок, что в среднем составит 8750 рублей.
- Армирование фундамента. Для армирования, как правило, используют арматуру диаметром около 12 мм. В среднем для обустройства двух поясов арматурной сетки (по 2 арматуры сверху и снизу) понадобиться около 450 м. Средняя цена арматуры составляет 25 рублей, что составить 11250 рублей.
- Бетон. Бетон можно сделать как самостоятельно, так и заказав его на заводе. При заказе бетона, в среднем понадобиться 32,5 куб м бетонного раствора. Средняя цена его составляет 2000 рублей за 1 куб. В общей сложности понадобиться 65000 рублей.
Таким образом, стоимость фундамента 4х10 м, шириной 50 см и глубиной около 120 см составит в среднем 100 000-120 000 рублей.
Если подвести общие итоги, то можно сказать что глубина заложения ленточного фундамента во многом зависит от типа грунта на участке, от уровня его промерзания и уровня грунтовых вод.
«Глубиной закладки фундамента ленточного типа – является величина, показывающая расстояние, высоты фундамента, определяемая измерением от уровня поверхности грунта и до самой нижней отметке в земле».
Рад снова встречи с Вами, уважаемые читатели!
Ленточный фундамент, самый популярный подвид. Причины понятны. Он прост, надёжен и его можно возвести, без особых машин и механизмов. Однако на старте, возникает вопрос — какая самая оптимальная глубина заложения ленточного фундамента? Вот об этом и речь. Сразу скажу, если конструкция заливки фундамента сложная, то придётся вычислить объём каждой его отдельной части, а затем сложить значения.
Из этой статьи вы узнаете:

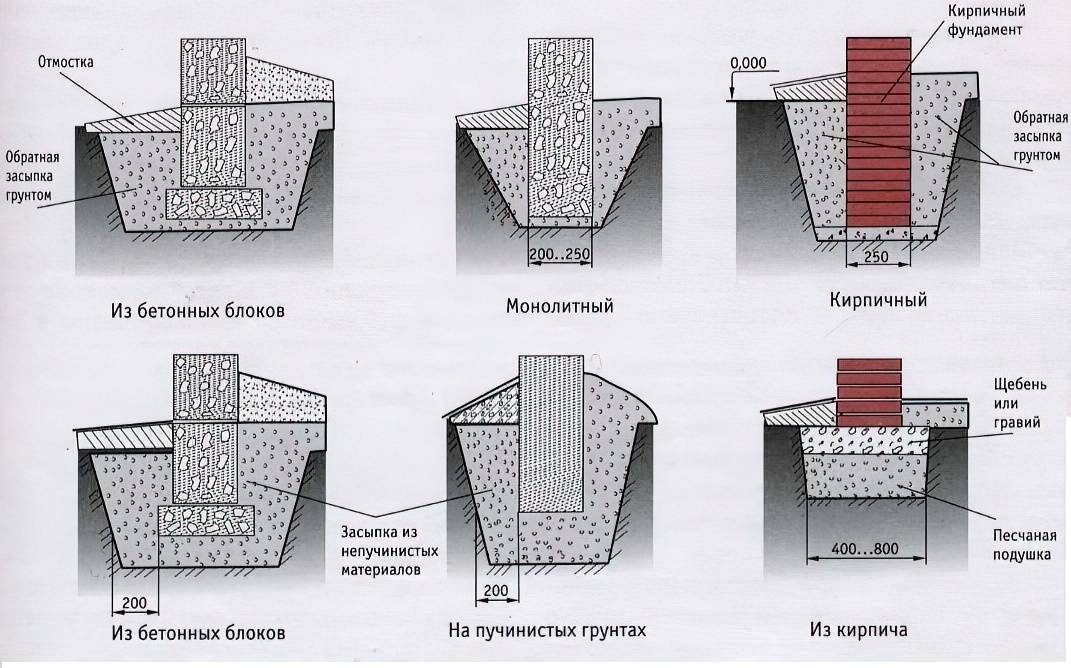

Стройматериалы для ленточных фундаментов
Выделяют несколько наиболее подходящих для создания ленточных фундаментов групп стройматериалов. Каждая из них обладает собственными эксплуатационными особенностями:
- железобетон представляет собой армированную металлическими сетками либо прутками песко-цементно-щебеночную смесь. Данный материал характеризуется высокой прочностью (при использовании вибраторов в процессе укладки), дешевизной, способностью к формированию сложных по форме конструкций. Он хорошо подходит для создания надежных фундаментов на песчаных грунтах;
- бутобетон изготавливается посредством укладывания 30-сантиметрового слоя пластичного бетона, в котором «утапливается» наполнитель – камень, кирпичный бой, крупный гравий. При этом в целях обеспечения требуемой прочности ленты величина наполнителя в кладке не может превышать половину ее толщины. Данный материал позволяет устраивать высококачественные фундаменты на песчаных и скалистых грунтах, однако, не годится для работы на глинистых основаниях;
- кирпич позволяет возводить как надземные, так и подземные части фундаментов. Ввиду гигроскопичности, конструкции из этого материала требуют надежной гидроизоляционной защиты. При необходимости создания глубокозаглубленного фундамента, а также при наличии повышенного уровня грунтовых вод следует исключить использование кирпича;
- блоки и плиты из железобетона дают возможность возводить высокопрочные сборные фундаменты, подходящие для любых грунтов.
Плюсы и минусы мелкозаглубленного основания
Для начала перечислим недостатки, благо, их значительно меньше. Главным из них является необходимость строительства дома в сжатые сроки. Проводить строительство мелкозаглубленного фундамента на промерзшем грунте нельзя. Кроме того, ни в коем случае нельзя начинать монтаж фундамента осенью, чтобы возвести на нем дом весной, когда температура окружающего воздуха повысится.
Заготовленный с осени фундамент может просто вытолкнуть пучинистым грунтом. Дом следует начинать возводить сразу после того, как фундамент наберет достаточную прочность (если для строительства был выбран бетон, а не готовые ЖБИ или кирпич). Из-за этого для большинства регионов нашей страны максимальный срок, в который должны быть проведены все работы, составляет 5-7 месяцев, не более. Не для всех людей это удобно и приемлемо.
Также, как уже говорилось, прочность мелкозаглубленного фундамента меньше, чем обычного, но в первую очередь это актуально для обычного грунта, а не пучинистого.
Зато достоинства более многочисленны:
- Траншея для фундамента имеет сравнительно небольшую глубину (обычно не более 50 сантиметров), что позволяет выполнить земельные работы без привлечения тяжелой техники.
- Расход строительных материалов существенно сокращается, благодаря чему финансовые расходы также снижаются.
- Большой выбор строительных материалов: бетон, железобетонные блоки или кирпич. Выбирайте тот, который устроит вас по затратам времени и денег.
- Подвальное помещение можно легко утеплить.
Сильные стороны ленточного фундаментного мелкого заложения
Мелкозаглубленный ленточный фундамент на глине
Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых.
В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.
Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:
- Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
- Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
- При желании вы сможете обустроить небольшой подвал в здании.
- Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.
Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:
- Прочное удержание постройки на месте;
- Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.
Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:
- После того как фундамент будет залит, возникает надобность в производстве отмостки;
- В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
- К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
- Крайне не рекомендуема экономия на качестве бетонного раствора;
- Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.
Блоки или монолит?
Такой тип фундамента полностью оправдывает свое название — он представляет собой ленты из бетона, которые проходят под всеми несущими конструкциями дома. Есть два типа бетонных ленточных фундаментов — монолитные и блочные.
Чтобы устроить монолитную «ленточку» (как ее в профессиональной среде называют специалисты), нужно выкопать траншею соответствующей геометрии, засыпать ее дно песчаной-щебневой подушкой. Она станет основанием для «подошвы» или «пятки» — нижней части фундамента. Для заливки ленты сначала обустраивается опалубка (для этого подойдут доски 2 сорта из хвойных пород), потом в ней сваривается каркас из металлической арматуры, а потом все это заливается раствором.
Сборный ленточный фундамент из железобетонных изделий (ФБС) «собирается», как конструктор, из блоков заводского производства: в траншею укладываются готовые элементы (блоки ФБС), которые соединяются между собой сваркой арматуры и заливкой цемента.
Разница между этими двумя типами «ленточки» заключается в несущей способности. Монолитный ленточный фундамент — один из самых прочных типов основания под дом, в принципе. Но из-за большой материалоемкости и высоких трудозатрат на его обустройство к дешевым он не относится. Блочный ленточный фундамент подешевле — во-первых, на него идет меньше материала, да и опалубкой можно пренебречь. Во-вторых, чтобы его соорудить, требуется в разы меньше трудозатрат. Эксперты оценивают экономию на блочном фундаменте по сравнению с монолитным минимум в 50%.
Игорь Суслов говорит:
— Классическую «ленту» можно заменить фундаментом из готовых блоков, если это позволяет тип грунта и, что немаловажно, рельеф местности. Он раза в полтора, а в некоторых случаях в два раза дешевле, чем монолитный фундамент
Плюс монолита — в том, что он лучше удерживает нагрузку, но если собрать блочный фундамент по всем правилам — сделать и «подошву», и залить сверху сантиметров 10 монолита — тоже будет обеспечена необходимая прочность. По трудоемкости сборка такого фундамента легче, и бетонный насос на площадку пригонять не нужно — блоки нужно будет просто подавать краном.
Ленточные фундаменты делятся на две разновидности по глубине залегания.
Они могут быть мелкого заложения — мало- или незаглубленные. Такие фундаменты обустраиваются на благоприятных грунтах (скальных, песчаных, известковых) и когда на них возводится нетяжелый дом (каркасный, деревянный, одноэтажный кирпичный). Глубина такого фундамента — до 50 см. Бывает и так, что заглубленности вообще нет.
Ленточные фундаменты глубокого заложения уходят на глубину дальше 50 см. Их обустраивают на пучинистых грунтах (например, на глинистых). В таких случаях альтернативой заглубленному монолиту может стать сборный ленточный фундамент из ЖБИ, поскольку глубокая заливка монолитной ленты будет дорогим удовольствием.
Виды ленточного фундамента
Ленточный фундамент является одним из самых распространенных типов фундаментов, применяемых при строительстве зданий. Он представляет собой горизонтальную жесткую конструкцию, которая равномерно распределяет нагрузку здания на основание. Ленточный фундамент может быть выполнен из различных материалов и иметь разные формы. В этом разделе мы рассмотрим основные виды ленточного фундамента и их особенности.
1. Монолитный ленточный фундамент
Монолитный ленточный фундамент является наиболее простым и распространенным типом. Он состоит из одной непрерывной железобетонной ленты, которая образует поддерживающую структуру для стен здания. Данный тип фундамента обычно применяется для строительства одноэтажных домов и небольших зданий.
2. Ленточный фундамент с подкопом
Ленточный фундамент с подкопом отличается тем, что он имеет вертикальную стенку, выполненную из железобетонных блоков или кирпича, расположенную под нижней границей ленты фундамента. Такой тип фундамента применяется в случае сложных грунтовых условий, когда необходимо дополнительное укрепление под фундаментом.
3. Ленточный фундамент с подкрепительной стеной
Ленточный фундамент с подкрепительной стеной имеет вертикальную стену, выполненную из железобетонных блоков или кирпича, которая располагается по контуру фундамента. Она служит для дополнительного укрепления и защиты фундамента от деформации и проникновения влаги. Этот тип фундамента обычно применяется при строительстве зданий на неустойчивых грунтах или в условиях повышенной влажности.

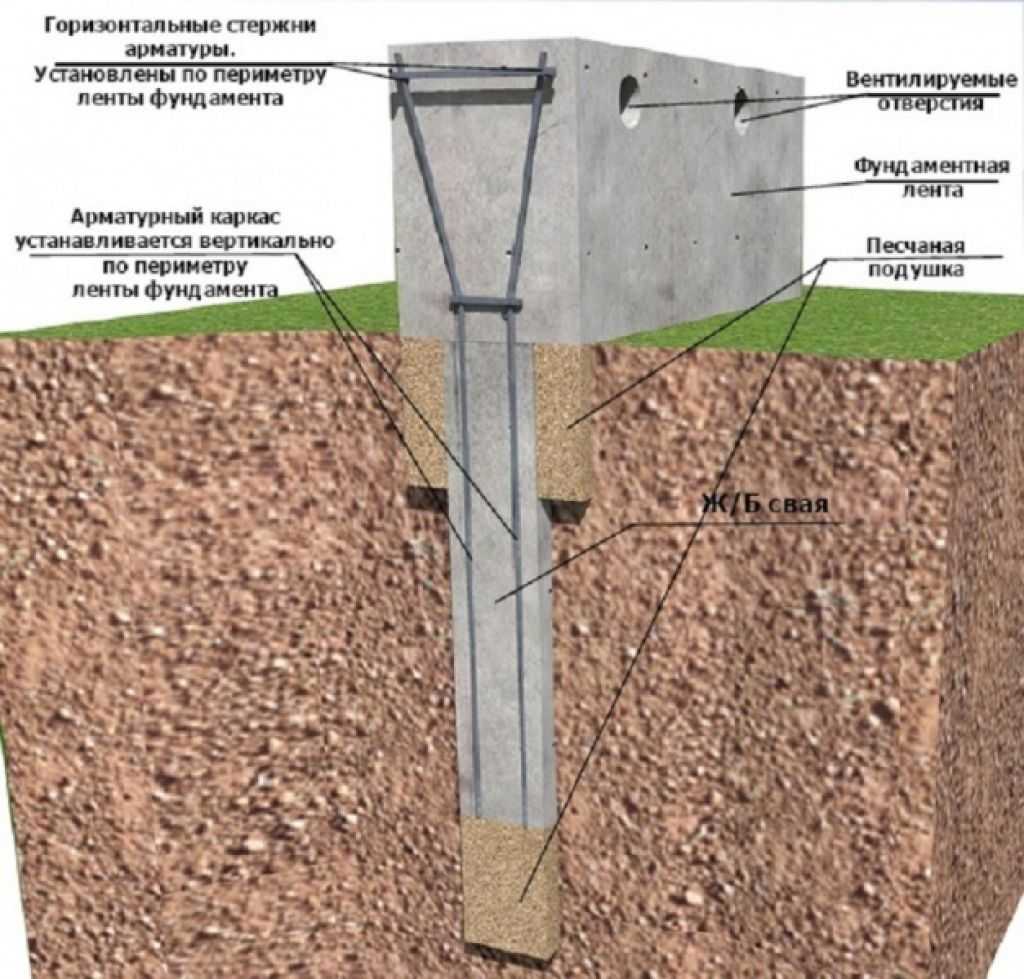

4. Ленточный фундамент на сваях
Ленточный фундамент на сваях состоит из основной ленты и свай, вбитых в грунт до более надежного слоя. Сваи служат для улучшения несущей способности фундамента и создания равномерного распределения нагрузки здания на грунт. Этот тип фундамента широко применяется в строительстве на слабых и неустойчивых грунтах, а также в случаях, когда требуется усиление основания здания.
5. Ленточный фундамент с буронабивными сваями
Ленточный фундамент с буронабивными сваями является одним из самых сложных и дорогостоящих типов ленточного фундамента. Он состоит из буронабивных свай, которые пробиваются в грунт с помощью специального бурового оборудования. Такой тип фундамента используется при строительстве зданий на сложных грунтах, где необходимо обеспечить высокую несущую способность и стабильность фундамента.
6. Ленточный фундамент с монолитными сваями
Ленточный фундамент с монолитными сваями состоит из опорных свай, которые выполняются из одного куска железобетона. Они пробиваются в грунт с помощью специального бурового оборудования и образуют непрерывную жесткую конструкцию с лентой фундамента. Этот тип фундамента обеспечивает высокую несущую способность и стабильность и широко применяется при строительстве больших и высотных зданий.
| Тип ленточного фундамента | Особенности |
|---|---|
| Монолитный | Простой и распространенный |
| С подкопом | Дополнительное укрепление под фундаментом |
| С подкрепительной стеной | Укрепление и защита от деформации и влаги |
| На сваях | Улучшение несущей способности и равномерное распределение нагрузки |
| С буронабивными сваями | Высокая несущая способность и стабильность на сложных грунтах |
| С монолитными сваями | Высокая несущая способность и стабильность, применяется для больших и высотных зданий |
Буронабивные сваи
Используются на склонах, пучинистых грунтах, в местах плотной застройки или вблизи водоемов. Фундамент имеет несущую способность до 5 тонн. Это отличная основа под дом, баню из кирпича, дерева, гараж из блоков.
Плюсы:
- экономичность;
- простота монтажа своими руками;
- подходит для регионов с суровыми климатическими условиями, проблемных грунтов;
- не нужно выравнивать участок под застройку;
- быстрая установка;
- не вредит близлежащим сооружениям.
Минусы:
Значительная цена материалов.
Проводятся работы таким образом
- После разметки выкапывается траншея.
- Бурятся места под скважины.
- Рекомендуется сделать рубашку из рубероида, а зазор между грунтом и материалом засыпать песком.
- Создается каркас из арматурных прутьев и проволоки, погружается в скважину так, чтобы не касался дна.
- В скважину заливается бетонный раствор. При этом края арматуры должны остаться на поверхности.
- Траншею заполняют тонким слоем песка не более 2 см.
- Делается опалубка из деревянных досок.
- Монтируются ростверки.
- Траншея заливается бетоном.
