Виды кабелей и проводов, их назначение, характеристики и маркировка

Силовые кабели

Силовые кабели предназначены для передачи и распределения электроэнергии в электрических сетях и электроустановках. Они применяются в энергетике, промышленности, на транспорте, в инфраструктурном строительстве, а также для внутренних электропроводок в жилых, общественных и производственных зданиях.

По исполнению силовые кабели подразделяются на:

• Одножильные — содержат одну токопроводящую жилу;
• Многожильные.

По материалу токопроводящих жил различают силовые кабели:

• Медные, с медными жилами;
• Алюминиевые, с алюминиевыми жилами.

Медные жилы обеспечивают лучшую проводимость, но алюминиевые отличаются меньшим весом.

Рассмотрим более подробно основные разновидности силовых кабелей.

Одножильные силовые кабели:

• АПВ — алюминиевый однопроволочный кабель сечением 10-500 мм2. Применяется для стационарной проводки, подключения силовых трансформаторов, электродвигателей.
• КГ — медный однопроволочный кабель сечением 0,5-800 мм2. Используется для монтажа осветительных сетей, подключения электрооборудования.

Многожильные силовые кабели:

• ВВГ — самый распространенный медный многожильный кабель, имеет изоляцию из ПВХ пластиката. Выпускается с числом жил от 2 до 5, сечением 0,75-600 мм2. Применяется для прокладки силовых сетей внутри помещений и снаружи.
• ВВГз — модификация ВВГ с дополнительной защитной жилой для заземления. Используется для электропроводок, требующих заземления.
• ВВГнг — негорючая модификация ВВГ с изоляцией, не поддерживающей горение. Применяется там, где предъявляются требования пожарной безопасности.
• АВВГ, АВВГз, АВВГнг — аналоги ВВГ с алюминиевыми жилами.
• ВБбШв — бронированный медный кабель для прокладки в агрессивных средах, непосредственно в грунте.

Силовые кабели ВВГ, ВВГнг и их аналоги являются наиболее востребованными для электропроводок в зданиях и сооружениях благодаря оптимальному сочетанию стоимости, надежности и удобства монтажа.

Важнейшие характеристики силовых кабелей:

• Номинальное напряжение — допустимое рабочее напряжение, кВ.
• Максимально допустимая температура — обычно 90°С для ПВХ изоляции.
• Длительно допустимый ток — максимальный ток нагрузки в нормальном режиме.
• Класс пожарной безопасности — СП1б, СП2б, СП3б и т.д.
• Степень защиты от внешних воздействий — код IP00 — IP68.

При выборе силового кабеля необходимо учитывать все эксплуатационные факторы — мощность нагрузки, максимальный рабочий ток, условия прокладки, внешние воздействия и требования пожарной безопасности. От этого будет зависеть долговечность и безопасность электропроводки.

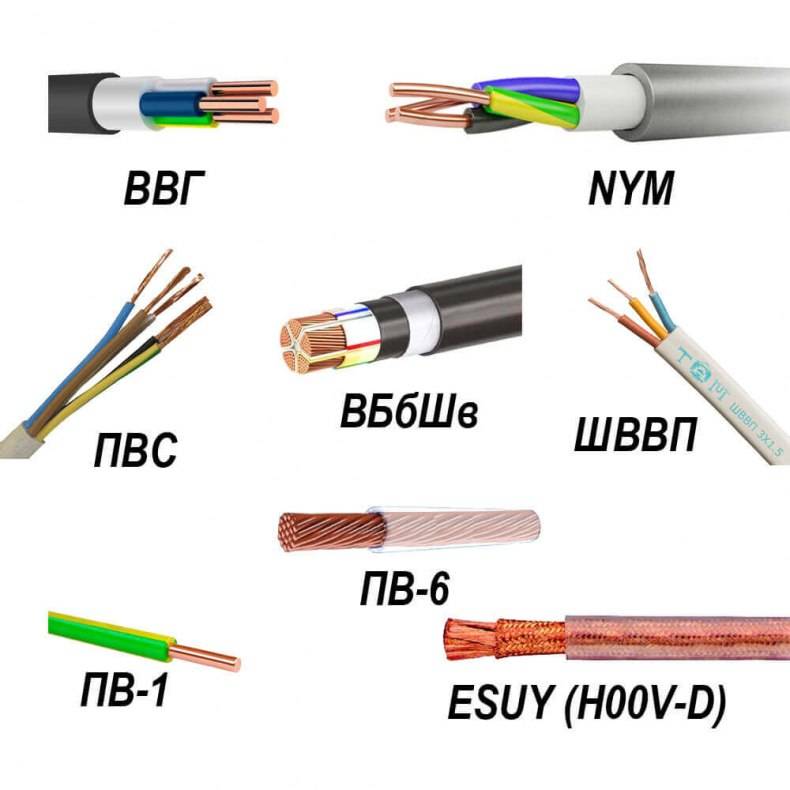

Виды кабелей

При создании электроцепочки выбирают несколько разновидностей полупроводниковов, позволяющих нормализовать передачу импульса. Например, силовой кабель.

Данная разновидность предназначена для осуществления электромонтажных работ. Силовые кабеля применяют для оснащения промышленных электролиний.

Кабели для передачи информации

Они состоят из нескольких моделей, которые состоят из:

• Волоконно — оптической основы;
• Коаксиал;
•  Витая пара.

С помощью таких материалов удается осуществить передачу сигнала при помощи металлических проводников. Их используют для оснащения военно — стратегических объектов.

Специализированные кабели

Модели были разработаны для передачи электрического импульса к разным приборам и устройствам в устройстве авиакосмического механизма.

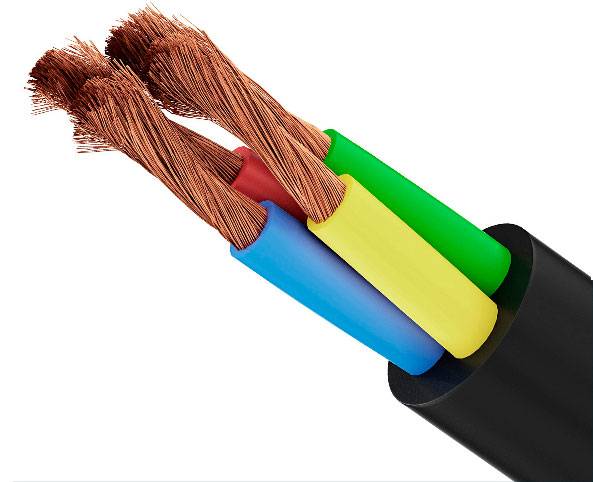

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

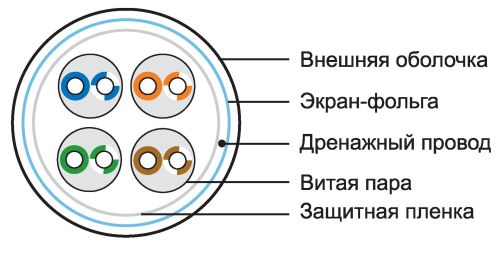

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой или — кабель с алюминиевой жилой , изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);

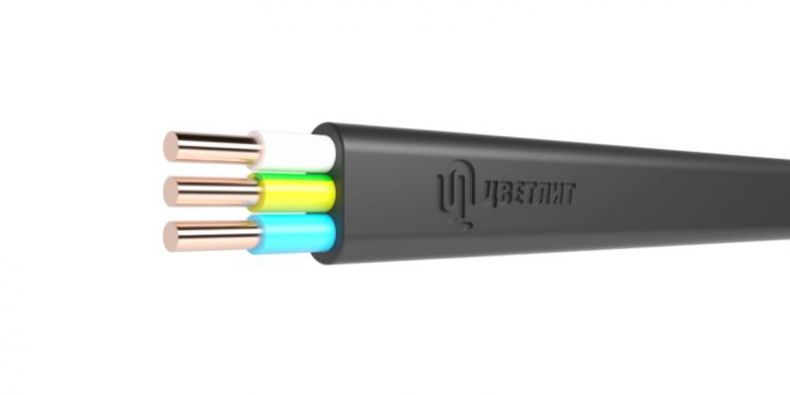

• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• Кабель АВББШв 4х120 алюминий;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Конструкция кабеля

Кабель — это гибкое электротехническое изделие, предназначенное для передачи электроэнергии или радиосигнала от одного элемента сети к другому. Главное отличие кабеля от провода — наличие собственных изоляционных оболочек у каждой из жил, а вся конструкция заключена в общий слой из плотного материала.

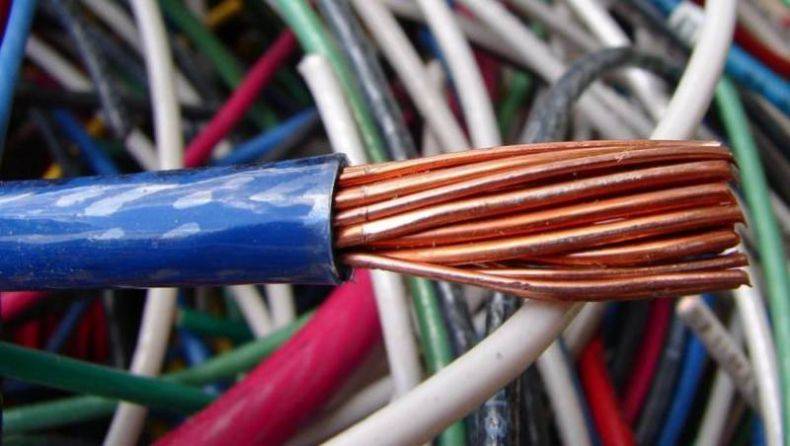

Токопроводящие жилы силового многожильного кабеля

Для изготовления используется проволока из меди, стали, алюминия, а также сплавов с низким или высоким сопротивлением. Диаметр жилы кабеля бывает от 1 до 10 миллиметров. Основным требованием к элементу является хорошая электропроводность, которая влияет на допустимый ток нагрузки или коэффициент потери сигнала (в информационных кабелях). Именно электропроводность определяет выбор сечения и количество жил.

Самые популярные материалы внутренних компонентов силового гибкого кабеля:

• Медь Обладает наибольшей проводящей способностью среди всех металлов, кроме серебра. Податливость обработке позволяет получить проволоку любой толщины и длины методом машинной прокатки. Для защиты от коррозии медь покрывают лужением.
• Алюминий Занимает третье место после серебра и меди по показателям электропроводности. Из-за сравнительно невысокой стоимости и практически неиссякаемых запасов в природе алюминий часто заменяет дефицитный красный металл в кабельной продукции. Минус, который ограничивает область применения, — недостаточная устойчивость к повреждениям вследствие перегибов.

Цена силового медного кабеля намного выше, чем у алюминиевого. Это объясняется широкой сферой применения, дефицитностью металла, высокой надёжностью и долговечностью.

Изоляционная оболочка

Покрытие предназначено, во-первых, для создания диэлектрического промежутка в простых и силовых кабелях с медными, алюминиевыми жилами

Во-вторых, выполняет функцию стабилизации геометрических размеров — это важно для радиочастотных изделий. Стоит отметить, что материал, толщина и плотность изоляции влияют на предельное значение рабочего напряжения. Виды материалов:

Виды материалов:

• поливинилхлорид;
• диэлектрическая резина;
• кабельная бумага, пропитанная специальным составом;
• полиэтилен.

Самый распространённый материал для изоляционной оболочки в продукции общепромышленного применения — ПВХ.

Электрические экраны

Экранированный силовой кабель — изделие, защищённое от помех, создаваемых работающими электроприборами. Экраны изготавливают в виде оплётки из алюминиевой проволоки, ленты или фольги. Элемент снижает воздействие электромагнитного поля и способствует повышению качества передаваемого сигнала.

Внешний защитный покров

Прежде чем купить силовой кабель, стоит подробно рассмотреть варианты исполнения внешней изоляционной оболочки, так как этот параметр определяет сферу использования и влияет на выбор способа монтажа.

Различают следующие виды материалов изоляции:

• Металл — обеспечивает полную долговременную защиту от влаги.
• Полимерный пластикат — временно препятствует проникновению воды внутрь конструкции. В процессе эксплуатации жидкость постепенно диффундирует через пластик, что приводит к снижению сопротивления.
• Резина и ПВХ — по эффективности соответствуют металлу.

Существует специализированная продукция, оболочки которой выполнены из технологичных материалов, например, силовой кабель ВВГнг и ВВГнг LS. Особенность заключается в том, что при превышении максимально допустимой температуры изделие не горит, не плавится, не выделяет едкий дым и отравляющий газ

Силовой огнестойкий кабель прокладывают в стратегически важных объектах: на атомных станциях, в аэропортах, медучреждениях и других зданиях, где важно исключить задымление при аварии

Опасный пластик

Не смотря на принадлежность пластика к безопасным категориям отходов, пластиковые изделия обладают токсичностью. Маркировка сообщает о том, насколько вредна каждая разновидность продукта из пластика.

Попав в почву, полимер независимо от маркировки (1-7) будет распадаться веками, поэтому данный материал ни в коем случае нельзя выбрасывать.

Процент переработанного в Европе пластика не достигает и 3%, по сравнению с мировым количеством полимеров.

Правильная сортировка и переработка пластика позволяет сделать природу чище и сохранить ресурсы планеты. Другая проблема в том, что переработка некоторых видов пластика крайне сложна и не рентабельна.

Основные разновидности проводов

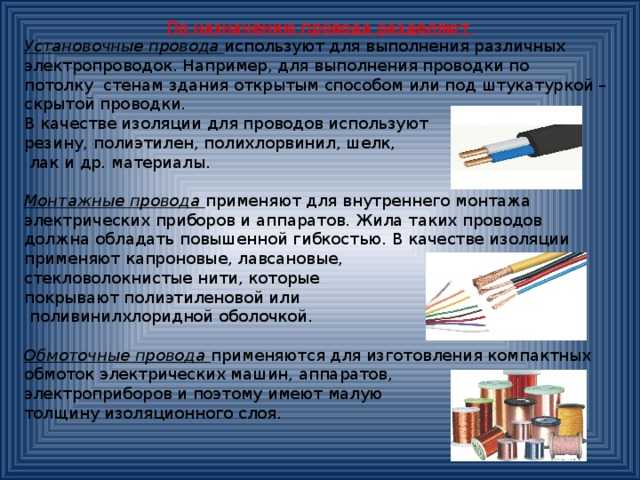

В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ

Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.

10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Виды

Для электродов встречаются элементы следующих видов:

• одножильный;
• двухжильный;
• трехжильные.

Они могут быть прочными и гибкими. Встречаются тропические варианты, которые выдерживают высокую температуру. Изоляция чаще всего изготавливается из негорючих материалов.

Изоляция

Интересно! Производитель учитывает возможность использования товаров в труднодоступных местах. Речь идёт о закрытых помещениях либо жидкости.

Одножильный

Одножильные провода по структуре являются наиболее простыми, поскольку применяется одна жила, плюс изоляция. При подборе материала рекомендуется обращаться к ГОСТу 22483 к. Однопроволочные провода без сомнения обладают высокой гибкостью. Данный товар активно используется в промышленности.

Рассматривая инверторы высокой мощности, подбирается продукция большого сечения. Если заглянуть в магазин, представлены варианты отечественных производителей. Наиболее распространёнными считаются медные товары. Стоимость за метр стартует от 300 руб. Продукция должна соответствовать стандартам, берется в расчет диаметр, предельная нагрузка.

Вам это будет интересно Особенности мультиметра

Производитель также указывает мощность в однофазной сети, тип оболочки, минимальный радиус изгиба. Средний срок службы — 4 года, а максимальное напряжение стартует от 660 Вольт.

Двужильный

Для высокочастотной сварки подойдёт двужильный кабель с резиновой изоляцией. Встречается материал из меди, цветных металлов. При подборе продукции учитывается безопасность для сварочного оборудования. Также уточняются данные о показателе сопротивления изоляции.

Двужильный тип

Распространенными считаются медные варианты повышенной прочности. В тоже время для инверторов требуются товары гибкие, прочные. Основными производителями являются следующие компании:

• Сталь-Трейд;
• Vita;
• Крок-ГТ.

На рынке они выпускают продукцию с изоляционной оболочкой на основе каучука. Токопроводящая жила может быть сделана из алюминия либо меди.

Трехжильный

Трехжильные кабеля применимы электриками для профессиональных сварочных аппаратов, которые производятся для работы с трубопроводами. У подобных товаров используется собственная изоляция. При рассмотрении продукции, рекомендуется обращать внимания на следующее:

• устойчивость к механическим нагрузкам;
• максимальная допустимая температура;
• стойкость к плесени;
• допустимые перепады влажности.

Если заглянуть в магазин, востребованными остаются комплекты для сварки длиной в 4 м. Основными производителями на рынке выступают такие компании:

• DIS.
• DVP.
• Deca.
• Dnipro-M.
• E.NEXT.

Предлагаются варианты длиной по 45 м. Касательно стоимости за 1 м. запрашивается 2500 руб., также есть более дорогие товары.

Трехжильный тип

Изделие для силовых линей

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя дополнительные элементы. Они будут очень разнообразны. Какие бывают дополнения:

• поясная внешняя изоляция;
• экранирующий слой;
• броня с подушкой под нее.

При выборе материала необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

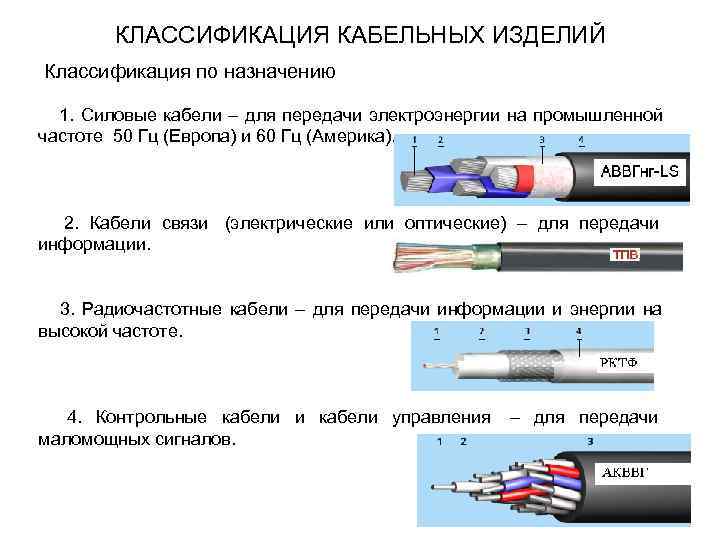

Разновидности

Провода и кабели отличаются большим разнообразием и адаптированы под различные отрасли промышленности. Кабель и провод классифицируется по своему назначению, а так же по материалу изоляции. При этом кабель и провод бывает:

силовым. В кабеле может применяться сшитый полиэтилен для изоляции. Другой разновидностью изоляции в силовом кабеле и проводе могут быть полимерные соединения без галогеносодержащих составляющих. Это делается для уменьшения выделения дыма и ядовитых газов при авариях с последующим значительным нагревом кабеля и провода, что повышает уровень безопасности в электроустановках.

Силовой провод используется для напряжений до 700 Вольт как в промышленных так и в гражданских объектах для монтажа электроустановок. Токопроводящие жилы могут быть как однопроволочными так и многопроволочными. Провод прокладывается в строительных объектах открытым – на стенах и скрытым – под штукатуркой способами. Пример такого провода показан на изображении ниже:

• Термостойким и огнестойким. Для проводов и кабелей существует параметр, который называется «температурным индексом». Он указывает в градусах по Цельсию температурный режим пространства, в котором проложен провод или кабель при этом нормально работающий. Для термостойких проводов и кабелей этот индекс начинается со значения «+70». Он увеличивается по мере термостойкости изделия, достигая значения «+600».

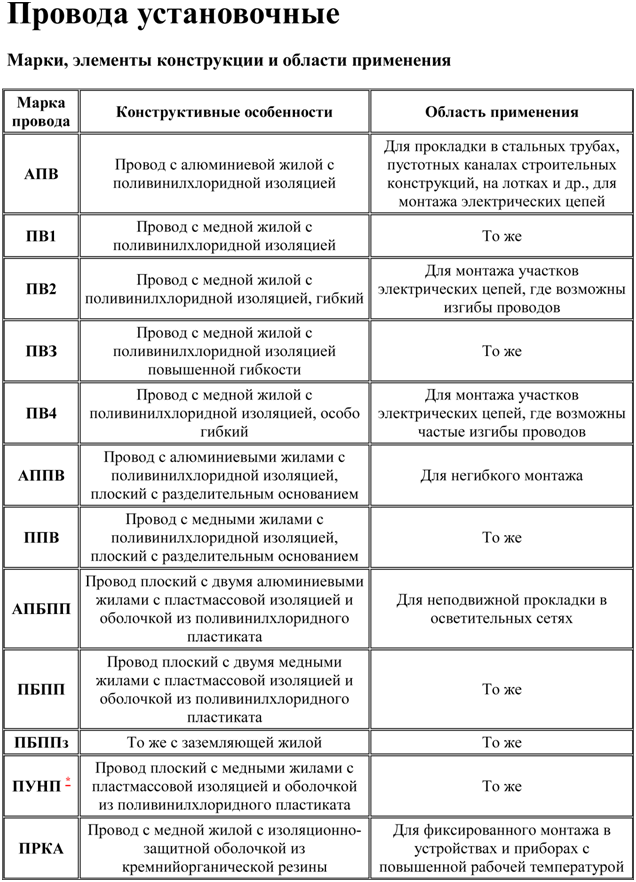

• Установочным. Этим проводом выполняются соединения электрооборудования в электрических сетях того или иного назначения, что иллюстрирует таблица, показанная далее:

• Специального назначения. К этой группе относятся провода и кабели, применяемые на речных и морских судах, железнодорожных локомотивах и вагонах, автотранспортных средствах, авиации, шахтах, радиоустановках, лифтовом оборудовании, системах обогрева.

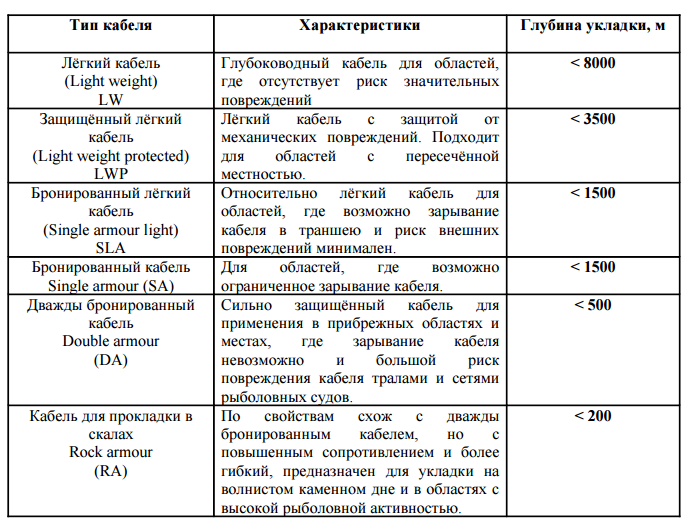

• применяемым в нефтегазовой промышленности.

Кабель и провод бывает:

• контрольным, для управления и связи;
• для промышленного интерфейса.

изолированным самонесущим с одной или четырьмя токопроводящими жилами, применяемым для воздушных линий электропередачи 0,6 – 35 киловольт:

Такие линии электропередачи строятся в местах с особыми климатическими условиями и для экономии места, занимаемого линией электропередачи.

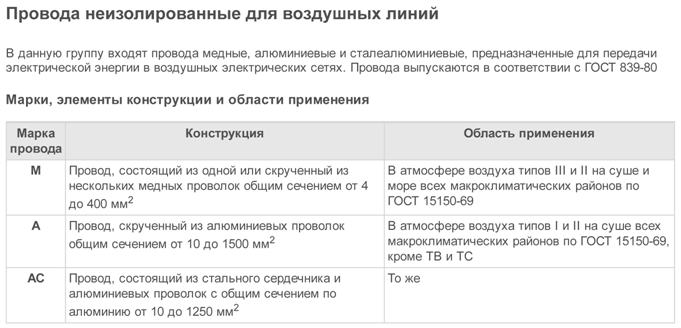

Не изолированным. Этот провод применяется для воздушных линий передачи электрической энергии:

Контактные и гибкие провода также относятся к группе неизолированных. Контактные применяются для создания воздушной электрической сети для железных дорог и городского электротранспорта. Гибкие – для специальных особо гибких соединений, например щёток электродвигателей.

• Обмоточным. Эти провода бывают с разными видами изоляции – с эмалевой, бумажной, волокнистой, эмалево – волокнистой, плёночной и пластмассовой. Они применяются для изготовления обмоток электрических машин.
• Выводным, соединительным и монтажным. Выводными проводами с изоляцией из кремний – органической резины или полиэтилена присоединяются к электросетям различные электродвигатели и иные устройства. Соединительные провода содержат либо медные, либо лужёные медные жилы в изоляции из ПВХ и предназначены для использования с различными бытовыми электроприборами. Монтажные провода используются для соединений внутри электронного и электрического оборудования.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
