Видеорегистратор для видеонаблюдения: цифровые, с жестким диском и другие виды

Преимущества регистраторов

Несмотря на то, что регистраторы для видеокамер не являются новейшим оборудованием и уступают по функциональности облачному видеонаблюдению, они обладают рядом преимуществ:

Относительно простой и легкий механизм просмотра видеоархивов, в том числе и удаленный просмотр через локальную сеть или интернет-соединение.

Возможности хранения большого объема отснятого материала. Это связано с новыми методами сжатия цифрового видеоизображения.
Цифровые видеорегистраторы обеспечивают высокое качество изображения и звука.
Большие функционал по сравнению с предыдущим поколением видео-фиксирующего оборудования, в том числе резервное копирование, запись в нескольких режимах и др.
Большой срок службы оборудования.
Упрощенный способ передачи информации органам полиции и правопорядка по сравнению с видеомагнитофонами.
Возможности копирования информации на удаленный сервер (облако) или на сменные носители.

Преимущества видеорегистраторов

Использование такого оборудования обусловлено рядом преимуществ, которые обеспечивает видеонаблюдение за объектом. Злоумышленники стремятся обойти стороной места, где имеется охранная система с камерами видеонаблюдения. К главным достоинствам видеорегистраторов относят:

Качество картинки;
Объем памяти;
Трансляция в реальном времени (при наличии подключения к интернету);
Удаленность слежения и управления;
Снабжение опцией поиска требуемой части записи;
Архивирование данных;
Применение на объектах разного назначения в большинстве сфер деятельности;
Запись изображения в полномасштабном режиме;
Удобство просмотра;
Возможность осуществления непрерывного контроля за объектом;
Обеспечение безопасности имущества.

При помощи видеорегистратора можно уточнить события или детали происшествия, определить виновных и пострадавших, доказать свою правоту в правоохранительных или судебных органах. Регистраторы с комплектом камер видеонаблюдения используются:

Охранными агентствами или частными лицами в квартирах, частных домах, офисах;
Для выполнения контролирующих функций при проведении кассовых операций в торговых и банковских залах;
Для контроля территории, помещений промышленного назначения;
Для фиксации номеров транспортных средств;
При мониторинге посетителей в местах общественного пользования.

Выбор ОС для сервера

Наиболее популярными операционными системами для серверов видеонаблюдения сегодня являются Windows и Linux Ubuntu.

По каким критериям оценивать обоснованность выбора той или иной ОС? Рассмотрим подробно.

Windows

Плюсы: количество информации о работе и настройке, дружелюбный пользовательский интерфейс и простота администрирования. Не стоит забывать и об огромном количестве дополнительного совместимого ПО. Но в рамках узкоспециализированной задачи построения системы видеонаблюдения нет большой необходимости в наличии дополнительного программного обеспечения.

Говоря о минусах Windows, можно выделить три основных: стоимость, ресурсозатратность, безопасность. Довольно высокая стоимость лицензирования ОС может иметь значение при общей ограниченности бюджета. Потребляемые ОС ресурсы тоже могут использоваться хотя бы для подключения дополнительных камер видеонаблюдения. В Windows-среде существует множество вирусных программ для разных версий и платформ, а видеонаблюдение должно быть надежным (для обеспечения должного уровня безопасности).

Linux Ubuntu

Это бесплатное решение с открытым исходным кодом, что дает очевидные преимущества при покупке и использовании программного обеспечения. Ubuntu (в сравнении с Windows) имеет меньшие затраты ресурсов. Система менее подвержена влиянию вредоносного ПО, что делает ее более надежной в плане безопасности.

Что лучше для видеосервера?

Однозначно Linux. Настройка и администрирование Linux могут показаться неопытному пользователю довольно сложными, но (при наличии руководств) вариант использования Linux в качестве ОС для сервера видеонаблюдения является наиболее верным (из-за меньших затрат на ОС и железо, большей безопасности).

HDD диск

Практически все модели видеорегистраторов реализуются без HDD диска. В принципе, для бытовых систем видеонаблюдения вполне допускается использование обычных компьютерных винчестеров. Но для повышения производительности необходимо приобрести специализированные HDD диски. На данный момент наиболее популярными производителями являются:

Компания Western Digital, производящая линейку специализированных HDD дисков для систем видеонаблюдения WD Purple с технологией SilkStream;
Компания Seagate выпускает серию специализированных HDD дисков Seagate Surveillance HDD.

Видеорегистратор является основой для системы видеонаблюдения, поэтому подбору его технических характеристик следует уделять особое внимание. Настоятельно рекомендуется выбирать видеорегистраторы той же компании-производителя что и у используемых видеокамер

В этом случае можно быть уверенным, что проблем с совместимостью оборудования не будет.

КАК ВЫБРАТЬ ВИДЕОРЕГИСТРАТОР

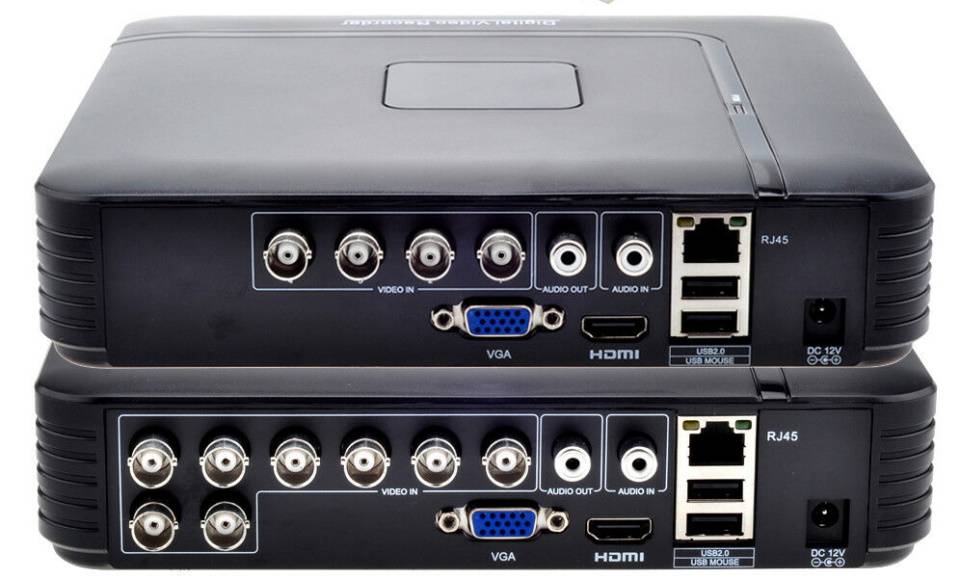

Один из самых очевидных критериев выбора видеорегистратора – число каналов подключения камер видеонаблюдения, количество которых определяется при проектировании системы с учетом стоящих перед ней задач.

Здесь все просто, можно только посоветовать предусмотреть небольшой запас на случай возникновения необходимости добавить в систему видеонаблюдения одну – две видеокамеры. Такое бывает по разным причинам – что- то не учли, непредвиденно изменилась планировка объекта и т.д.

Следующая, заслуживающая внимания характеристика видеорегистратора – разрешение записи. Именно записи, а не текущего изображения. Здесь нужно:

обеспечить совместимость разрешения камеры видеонаблюдения и видеорегистратора, поскольку иначе худший параметр “съест” лучший,
руководствоваться требованиями к качеству изображения.

Современные видеорегистраторы обладают достаточной разрешающей способностью для решения большинства стандартных задач

Поэтому рекомендуется обратить внимание, в первую очередь, на скорость записи, а также на количество и объем памяти поддерживаемых жестких дисков (HDD). Оба эти параметра влияют на глубину создаваемого видеоархива

Если нужно записывать звук, то, естественно, следует выбирать видеорегистратор с соответствующим количеством аудио входов.

Другие технические характеристики, как уже говорилось в начале статьи, на мой взгляд, оказывают достаточно опосредованное влияние на выбор регистратора для “стандартных” целей.

Безусловно, если есть необходимость доступа к системе видеонаблюдения, скажем, со смартфона, то появляются определенные нюансы. Однако, это стоит отнести к категории специальных задач, требующих отдельного рассмотрения.

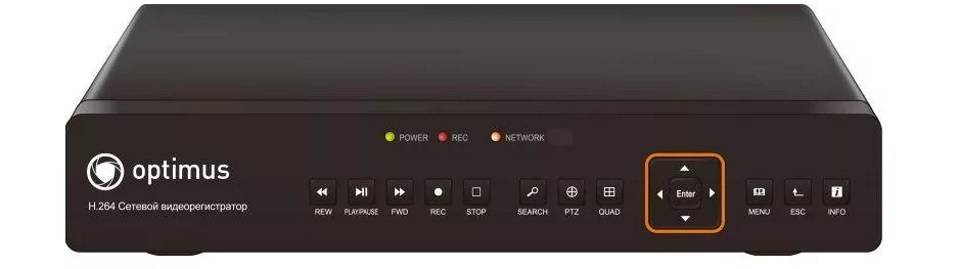

Теперь что касается органов управления. Если не брать в расчет удаленный доступ, то существуют три основных варианта:

кнопками непосредственно с панели прибора,
с пульта дистанционного управления,
компьютерной мышью.

В зависимости от модели видеорегистратора могут быть реализованы все способы управления, или некоторые из них.

Для многих, особенно начинающих пользователей, критичным может оказаться наличие качественного описания (инструкции по эксплуатации), хотя, можно обойтись без них, особенно при интуитивно понятном интерфейсе.

* * *

Особенности использования и установки

Практически все современные видеорегистраторы имеют возможность подключения по локальной сети, а через неё и выход в Интернет. Эффективность использования при этом системы видеонаблюдения значительно возрастает единственный вопрос, как настроить видеорегистратор самостоятельно, вполне успешно решается с инструкцией, некоторая предоставляется в комплекте, и консультациями на соответствующих тематических форумах. При этом рекомендуется обращаться на форумы, размещенные на сайтах компании производителя оборудования, которые предстоит использовать.

Независимо используется система видеонаблюдения в быту, на предприятии или общественной организации видеорегистратор настоятельно рекомендуется устанавливать в помещениях с ограниченным доступом. Это позволит предотвратить несанкционированное использование видеоархива, а также порчу имущества. Если выделить отдельное помещение технически невозможно следует использовать скрытую установку видеорегистратора. Устройства могут размещаться за подвесным потолком или в простенках из гипсокартона

Следует уделить внимание маскировке кабельных сетей и скрытому размещению камер видеонаблюдения

Разрешение

При выборе видеорегистратора очень важно обратить внимание не только на поддержку определенных разрешений, подключаемых видеокамер, но и на параметр разрешения записи этих видеокамер. Другими словами устройство может работать с видеокамерами 2MP(1980 х 1080), а разрешение записанного кадра будет составлять всего (960 х 1080)

Чем выше разрешение записи, тем дороже видеорегистратор. Для большинства целей с лихвой хватит качества записи в 720P, но если вы планируйте вести наблюдение за объектами, имеющие номера и другие специфические детали благодаря котором планируется вести распознание и идентификацию, то без высокого разрешения 1080P не обойтись.

ОБЩИЙ ПОРЯДОК ВЫБОРА РЕГИСТРАТОРА

1. Количество каналов.

Параметр, учитываемый в первую очередь – количество камер, поддерживаемых регистратором. Классический ряд значений выглядит следующим образом: 4, 8, 16, 32.

Бывают видеорегистраторы и на один канал, но это достаточно специфичный вариант.

Таким образом, выбираем ближайшее бо́льшее значение из ряда. Если остаются неиспользованные каналы, то это даже неплохо – вы получаете резерв, который можно впоследствии использовать при наращивании (масштабировании) системы видеонаблюдения.

Часто видеорегистратор преднамеренно выбирается с запасом по количеству подключаемых камер.

2. Поддерживаемая емкость жесткого диска (HDD).

Основное назначение регистратора – создание и хранение архива видеозаписей. В качестве носителя информации используется жесткий диск. Его емкость определяет глубину архива (количество дней хранения информации).

Оценить объем требуемой памяти можно с помощью соответствующего калькулятора.

В характеристиках видеорегистратора указывается максимальный объем поддерживаемого HDD. Есть модели с подключением нескольких дисков. В этом случае их объем суммируется.

Для профессиональных моделей предусмотрены опции типа горячей замены дисков, создания различных RAID массивов – мы этот момент опустим как избыточный для нас, во всяком случае, на данном этапе и в контексте этого материала.

3. Возможность сетевых подключений.

Любой современный регистратор, используемый в системах видеонаблюдения имеет Ethernet порт. Таким образом, подключение его по локальной сети проблем не представляет.

Однако, организацию удаленного видеонаблюдения через интернет удобнее выполнить с помощью облачных сервисов

При выборе обратите внимание с какими “облаками” может работать видеорегистратор.. 4

Запись и воспроизведение.

4. Запись и воспроизведение.

При выборе видеорегистратора нужно обратить внимание, что скорость записи (кадров в секунду) зависит от разрешения записываемого изображения. Причем, скорость надо смотреть в расчете на канал

Редко, но указывается суммарное значение. На эти моменты обращайте внимание.

Еще один параметр – количество одновременно воспроизводимых каналов записи. 16-ти канальный видеорегистратор одновременно запись со всех камер не покажет. Придется выбирать нужные комбинации из числа максимально возможных каналов для одновременного воспроизведения. Например, их может быть только 4.

5. Формат регистратора.

Здесь все очевидно, если у вас, например, AHD камеры видеонаблюдения – видеорегистратор должен иметь возможность работы в этом формате. К слову, сейчас много предложений мультиформатных видеокамер и видеорегистраторов, так что выбрать совместимые модели не проблема.

6. Особенности IP видеорегистратора.

При выборе IP регистратора кроме указанных параметров обратите внимание на наличие функции РоЕ – передачи питания камер видеонаблюдение по витой паре вместе с видеосигналом.

Это удобно, поскольку при монтаже уменьшает количество прокладываемых кабельных линий. Естественно, подключаемые камеры тоже должны поддерживать эту технологию.

IP видеонаблюдение позволяет испоьзовать различные средства видео аналитики:

распознавание лиц и автомобильных номеров;
обнаружение оставленных предметов;
сопровождение выделенных объектов и пр.

Теоретически это может быть реализовано на стороне видеорегистратора, однако в бюджетных моделях вы этого не встретите, но, тем не менее, они есть и, при необходимости можете поискать модель с такими возможностями.

Я не упоминал про такие опции как, например, детектор движения. Они есть во всех видеорегистраторах, поэтому для выбора той или иной модели не критичны.

Что можно еще почитать:

DVR видеорегистраторы;
оборудование для видеонаблюдения;
виды видеонаблюдения.

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Особенности подключения и настройки

Видеорегистраторы для камер видеонаблюдения – важнейшие составляющие охранных систем. При их монтаже главное – правильно подключить все соединительные разъемы каждого из модулей. Желательно сразу приобретать устройства с функцией РоЕ, благодаря которой видеокамеры получают необходимое питание. Иначе потребуется монтировать отдельную линию для подачи напряжения на наружные устройства.

Для корректной работы видеорегистратора для камер, исключающей его перегрев, устройства размещаются в зонах с эффективной вентиляцией. При наличии в них функции РоЕ соблюдать полярность подачи питания не потребуется. В образцах, где она отсутствует, правильность подключения контролируется обязательно. При монтаже разъемы и колодки устанавливаются в отдельные коммутационные коробки, защищающие их соединительные клеммы от окисления.

Настройка

По окончании монтажных работ проводится настройка установленного и подключенного оборудования. Порядок действий:

На каждом модуле выставляются точное время и дата для привязки к фиксируемым событиям.
Производится форматирование встроенных и внешних накопителей информации.
Настраиваются параметры обзора камер – выставляются углы их наклона и поворота.
Помимо этого потребуется настроиться на нужный режим видеозаписи, используя специальные приложения.

Дополнительные возможности видеорегистраторов и критерии их выбора

Основные характеристики регистраторов

К опциям регистраторов для видеокамер относят:

улучшение разрешения и повышение скорости записи информации;
наращивание объемов хранящихся данных;
возможность увеличения числа видеоканалов с целью исключения недоступных зон.

Первая из этих возможностей востребована, когда предполагается перепланировка или модернизация обслуживаемого объекта. При выборе подходящего для заявленных целей регистратора для камер следует ориентироваться на перечисленные возможности, но при этом соблюдать меру. Выбирая устройство с максимальным числом видеоканалов и камер, нужно быть уверенным, что все они обязательно будут задействованы. Не следует гнаться и за высоким разрешением, поскольку для показателей свыше 3 MP, например, потребуется дорогостоящее оборудование и значительные объемы памяти. В большинстве случаев целесообразнее грамотно распределить камеры в зоне наблюдения.

Рекомендуется выбирать регистраторы с поддержкой разрешения от 1 до 2 MP. Его вполне достаточно для организации видеонаблюдения за действиями персонала и идентификации контуров человека. Также желательно ознакомиться с техническими показателями по скорости записи, которая не должна быть ниже 25-ти кадров в секунду на одну камеру. При эксплуатации видеорегистраторов для видеонаблюдения на 4 камеры этот показатель должен составлять 100 кадров в секунду.

Что стоит приобретать?

Редакция выбрала перечень из видеорегистраторов популярных производителей, которые однозначно удовлетворят большинство запросов к охранной системе.

Пожалуй, прежде стоит уточнить, что выбор регистратора основывается на том, какие требования предъявляются к системе: у любой видеозаписывающей техники худшего качества есть тенденция «съедать» все преимущества лучшей; цель системных администраторов в данном вопросе организовать наибольший баланс между элементами системы и их стоимостью, то есть баланс внешний и внутренний.

Вот, собственно, сами регистраторы, заслужившие наше внимание:

RVi-IPN64/8-4К. Стоимость – 100,000р.

Шестьдесят четыре потока для записи, VGA, HDMI, BNC, RCA-входы/выходы, максимальное разрешение изображения – FullHD (1920×1080) со скоростью декодирования потоков 400-800 кадров в секунду. Поддерживает IP-камеры до пяти мегапикселей, HDD SATA по 6 терабайтов каждый, шестнадцать входов-выходов для тревожных датчиков и датчиков движения, поддерживает камеры производителей RVi, Arecont Vision, AXIS, Canon, Dynacolor, Hikvision, Beward, Panasonic, SAMSUNG, SANYO, SONY. В комплекте бесплатно идёт профессиональное программное обеспечение RVi-Smart PSS. Габариты: 440х460х89мм, вес: шесть килограммов. Сгодится в качестве видеорегистратора на 16 камер.

Hikvision DS-7604NI-E1. Стоимость – 7,500р.

Четырёхканальный видеорегистратор, поддерживающий все виды входов (VGA, RCA, HDMI, USB, micro-USB и т.д), поддержка качества до 1080р (все виды, от 4CIF до QCIF), потребляет пятнадцать ватт, 445×290×45 мм, два килограмма вес.

Hikvision DS-7604NI-E1/4Р. Стоимость – 10,000р.

Четырёхканальный видеорегистратор, поддерживающий разрешение записи пять и три мегапикселя, HD, UXGA, VGA, 4CIF, DCIF, 2CIF, CIF, QCIF. Работает при температуре от минус десяти до плюс пятидесяти пяти градусов по Цельсию, размеры: 445×290×45 мм.

NoviCam Pro NR1804. Стоимость – 8,000р.

Сетевой видеорегистратор в формате H.264, поддерживает тридцать кадров в секунду и восемь мегапикселей, жёсткий диск до восьми терабайт, сто двадцать девять пользователей (включая администратора), 4К HDMI видеовыход, USB-мышь и бесплатное P2P облачное отечественное хранилище.

HD-TVI HiWatch DS-H116U. Стоимость – 32,000р.

Шестнадцатиканальный регистратор, поддерживает два жёстких диска по шесть терабайтов, запись с разрешением три мегапикселя, сжатие – H.264/H.264+, дополнительно два канала для сетевых потоков, вывод HDMI: 3840 × 2160 (4K), VGA: 1920 × 1080, двадцать выходов для тревожных сигналов и датчиков движения.

Скорость записи

Разрешение регистратора необходимо рассматривать вместе с другой характеристикой – скоростью записи, поскольку они напрямую зависят друг от друга. Чем выше разрешение записи – тем ниже ее скорость, и наоборот.

Идеальный вариант – это запись со скоростью 25 к/с на каждом
канале, его также называют real-team или живое видео. Однако такие регистраторы стоят довольно дорого, а на практике высокая скорость записи нужна далеко не всегда.

Выбор скорости записи регистратора зависит от того, насколько быстро происходят события на участке видеонаблюдения. К примеру, в казино, где для действия мошенника достаточно секунды и менее, лучше предусмотреть запись с камеры в реальном режиме – 25 кадров/сек, или даже выше. На обычных же объектах можно поставить видеорегистратор с записью от 3 до 6 кадров в секунду, для контроля действий персонала – до 12 к/с.

В некоторых моделях общую скорость записи можно перераспределять между камерами. К примеру, на 4-канальном регистраторе с общей скоростью записи 25 к/с можно с одной камеры вести запись со скоростью 15 к/с, а с трех оставшихся – 3 к/с.

Что такое два потока?

В некоторых моделях камер указывается поддержка работы с двумя потоками записи. Но это не означает, что регистратор пишет на диск видео в двухпоточном режиме.

Один (основной, main) поток, в лучшем разрешении предназначен именно для записи на жесткий диск регистратора.

Второй – sub поток видео предназначен для стриминга (просмотра) видео с камер по сети в реальном времени, его разрешение обычно хуже, чем у основного.

Виды жестких дисков

Обычно жесткий диск для видеорегистраторов пользователям приходится покупать отдельно. Желательно отдать предпочтение профессиональному ЖД, обладающему большими ресурсами. Нужно учитывать, что на видеорегистраторе новый материал непрерывно заменяет старый, поэтому бюджетная модель винчестера может быстро сломаться. Стоит предварительно рассчитать тот объем, который потребуется для видеозаписей с регистратора

Также обратите внимание на то, что некоторые модели видеорегистраторов не способны поддерживать жесткие диски слишком большого объема. Также некоторые из них рассчитаны на поддержку только одного диска

HDD и видеорегистратор

Бюджетные видеорегистраторы позволяют подключать всего один жесткий диск от 4 до 6 Тб, так что если планируется хранить большие видеоархивы, то следует выбирать более дорогие модели с поддержкой двух и более HDD.

Жесткий диск для системы видеонаблюдения должен быть стойким к износу, возникающим при постоянных циклах перезаписи. Работа в режиме 24 часа 7 дней в неделю, главная особенность специализированных жестких дисков. Если вы планируете приобрести дорогой регистратор для работы с камерами высокого разрешения не ниже 720P, то только специальная серия дисков, как например WD Purple даст гарантию долгосрочной работы с большими видеопотоками.

Виды камер и особенности их коммутации

Современный рынок предлагает несколько технологий видеонаблюдения. Каждая из них имеет не только свои особенности передачи изображения, но и подключения к телевизору.

Коммутация аналоговых камер

Аналоговые камеры хороши дешевизной и простотой оборудования. Их, в отличие от всех остальных камер, можно напрямую подключить к телевизору. В то же время они дают картинку низкого разрешения, которая чаще всего не позволяет рассмотреть мелкие детали объекта. Аналоговые регистраторы (DVR) имеют ряд стандартных функций. Данная технология считается устаревшей, и в большинстве случаев поставщики отказываются от нее в пользу других решений.

Аналоговая камера видеонаблюдения

Коммутация IP-камер

IP-видеокамеры считаются одной из самых старых технологий. Они развивались параллельно с аналоговыми камерами, но всегда были намного сложнее и дороже. В первую очередь нужно понимать, что IP-камера – это сетевое устройство, для работы которого нужна компьютерная сеть. Подключаются к сети посредством компьютерного разъема RJ45, а некоторые оснащены и WiFi интерфейсом. Камера имеет свою прошивку, можно даже сказать операционную систему.

При установке IP-камеры недостаточно просто подключить ее к видеорегистратору. В большинстве случаев необходимо ее настроить, что простому пользователю сложно. В то же время IP-камеры позволяют получать картинку высокого разрешения (до 4 мегапикселей), имеют встроенные цифровые фильтры, позволяющие улучшать качество изображения, а также много других полезных функций. Бывают камеры со встроенным микрофоном и даже динамиком для двухсторонней связи. Кроме того, IP-камеру можно использовать без видеорегистратора: его можно заменить компьютером или планшетом/смартфоном со специальным программным обеспечением.

IP-камера

Схема подключения IP-видеокамер

Камеры TVI / HDCVI / AHD

TVI / HDCVI / AHD пришли на замену аналоговым камерам. В большинстве случаев это простые устройства, выдающие картинку высокого разрешения (от 1 до 3 мегапикселей). Некоторые, более дорогие решения, оснащены встроенными дополнительными функциями.

Стоят они дешевле IP-камер, но дороже аналоговых. Эти камеры можно использовать только с видеорегистраторами. По качеству изображения они уступают технологии IP, но одним из их плюсов считается отсутствие задержки получаемого изображения. В IP-камерах задержка есть, и иногда может быть довольно чувствительной.

Подключение подобной системы такое же, как и у обычных аналоговых камер, но к ТВ напрямую подключить их невозможно, так как сигналы несовместимы. Существуют модели, в которых есть кнопка переключения режима работы видео в высоком разрешении в режим аналогового видео – такие камеры подключаются как и аналоговые, все разъемы одинаковы. Картинка на телевизор поступит при переключении на аналоговый режим.

Схема подключения к телевизору HD-камер

Виды видеорегистраторов

1. Аналоговые (Digital Video Recorder, DVR).

В данном случае изделие по коаксиальным кабелям подключается к аналоговым приборам наблюдения. Кодирование и обработка изображения выполняется непосредственно в видеорегистраторе. Как правило, устанавливается на небольших или средних объектах.

Достоинства:

непрерывность фиксации видеопотока;
совместимость разного оборудования;
лёгкий монтаж;
возможность установки микрофона;
простота настройки, эксплуатации, а также обслуживания;
большой выбор;
низкая цена.

Недостатки:

отсутствие шифрования сигнала;
подверженность помехам при прокладке оптоволоконного кабеля рядом с другими проводами;
невозможность отслеживания изображения через Интернет;
невысокое качество изображения без функции приближения или удаления;
трудоёмкость работы с кабелями для каждой камеры;
ограниченная дальность передачи сигнала до 300 метров от DVR.

2. Сетевые (Network Video Recorder, NVR).

В отличие от аналоговых в сетевых моделях кодирование и обработка изображения выполняется IP-видеокамерой с последующей передачей по сетевому кабелю в видеорегистратор для удалённого просмотра или хранения.
