Видеодомофоны в частный дом с электромеханическим замком

Монтаж замка

Чаще всего в комплекте к панели видеодомофона прилагается стандартная схема-инструкция. С ее помощью можно подключить электромеханический замок к видеодомофону, не обладая никакими специальными навыками.

Панель наблюдения видеодомофона и блок питания, от которого и будет подаваться импульс на замок, устанавливаются внутри помещения. К монитору от видеодомофона прокладывается кабель, а для подключения самого замка необходимо использовать второй провод.

Делается это следующим образом: от блока питания провод протягивают до замка, но с заходом к задней части вызывной панели. Одна из жил питания замка размыкается управляющим контактом, идущим от панели. Вторая жила при этом не должна взаимодействовать ни с чем, так как это обычно минус питания.

В результате после нажатия кнопки разблокировки (установленной на мониторе или специальной панели внутри помещения) от блока питания на вызывную панель подается кратковременный импульс.

Панель замыкает внутреннее реле, напряжение подается на замок, и его механизм переходит в открытое состояние на несколько секунд, достаточных для того, чтобы посетитель вошел внутрь охраняемого участка.

Следом устанавливается клавиатура вызывной панели или считыватель ключа. Завершающим этапом монтажа становится тестирование замка на открытие и закрытие. Если замок не срабатывает, необходимо проверить контакты и еще раз подключить устройство.

Если после этих действий замок находится в нерабочем состоянии, требуется вызвать специалиста, который проверит аппаратуру на наличие неисправностей.

Подобная аппаратура обладает очевидными преимуществами – она надежна, имеет длительный срок эксплуатации и реализует сразу несколько функций безопасности.

С помощью видеодомофона можно наблюдать за посетителями и связываться с ними через переговорное устройство. Электромеханический замок, установленный с видеодомофоном, позволяет открывать и закрывать дверь без постоянной подачи напряжения.

Стоимость такой системы безопасности варьируется в зависимости от набора функций и типа замка, поэтому при необходимости подобрать модель, соответствующую запросам пользователя, не составит труда.

Как выбрать подходящий комплект домофона для частного дома

Для того чтобы купить видеодомофон для частного дома, в первую очередь необходимо разобраться с тем, какие характеристики этого устройства являются определяющими, и какой уровень функциональности вас необходим. Итак, если есть необходимость обеспечить обзор территории с несколькими входами, нужно, чтобы была предусмотрена возможность подключения дополнительных камер. Для больших участков это идеальный вариант.

Классический электромеханический накладной замок

Другой важный аспект, который определяет функциональность прибора – монитор

При выборе, в первую очередь обращают внимание на его размер. Естественно, чем больше диагональ экрана, тем лучше и четче вы можете рассмотреть собеседника

Для тех, кто имеет проблемы со зрением, рекомендованы мониторы с диагональю от 7 дюймов.

Также можно купить цветной видеодомофон или же черно-белый. С одной стороны, черно-белые модели стоят значительно меньше и в большинстве случаев вполне справляются с поставленной задачей – определять личность гостя. Но когда речь об уровне безопасности, то преимущество бесспорно за цветными, так как только они позволяют с точностью определить цвет машины или одежды злоумышленника.

Цветной монитор видеодомофона без трубки — один из самых доступных и продуктивных вариантов системы видеонаблюдения

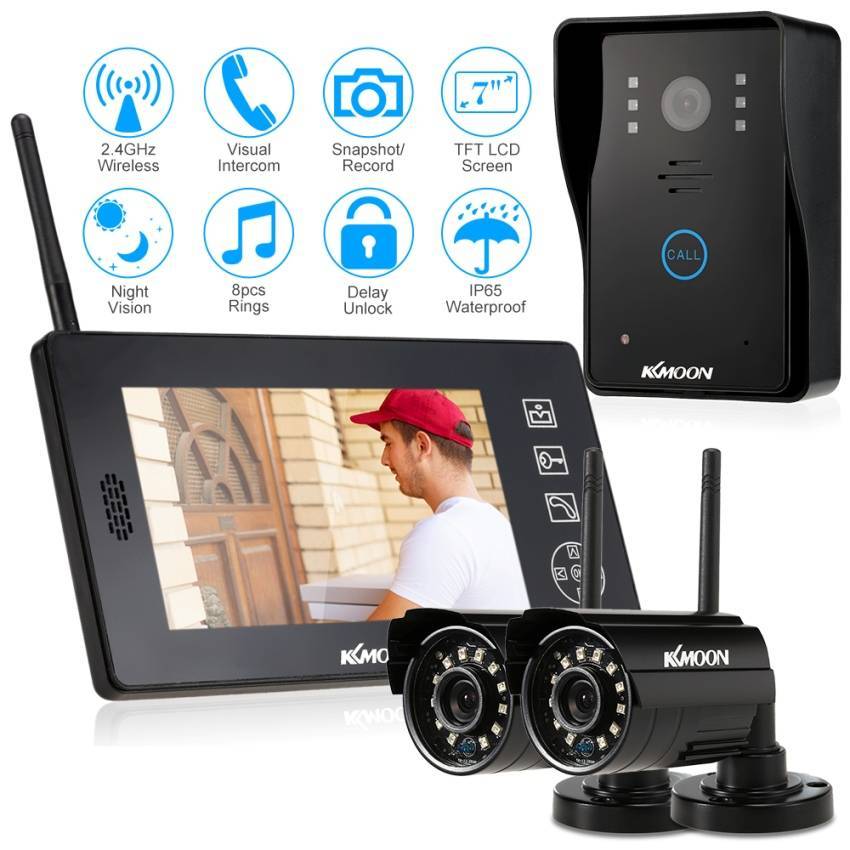

Какой видеодомофон купить: беспроводной или проводной?

Наличие функции беспроводной связи существенно влияет на комфорт использования устройства. И хотя многие вполне обходятся без этого, все же в некоторых случаях это дополнение может быть весьма полезным:

• если речь идет об установке в двух- или трехэтажном доме. В этом случае беспроводной блок может быть представлен в виде планшета. Его легко можно переносить с собой, что избавит вас от необходимости бегать по этажам;
• в случаях, когда есть необходимость осуществить установку сразу нескольких панелей вызова и при этом сократить общее количество монтируемых систем. Например, таким образом можно сделать видеодомофон на 4 вызывных панели, потратив минимальное количество усилий;
• в том случае, когда требуется установка на воротах участка. Благодаря современным технологиям, видеодомофоны способны обеспечивать связь на расстоянии до 100 м.

Главный недостаток такого решения – установить видеодомофон этого типа дешево точно не получится. Чтобы купить беспроводной видеодомофон для частного дома высокого качества, нужно будет выложить приличную сумму. Кроме того, качество их работы во многом зависит от погодных условий, а также расстояний и наличия препятствий, способных помешать прямому прохождению сигнала.

Современный беспроводной домофон – это комплекс устройств, способных стать надежной защитой для вашего дома

Принимая во внимание все перечисленные причины, специалисты не рекомендуют приобретение таких моделей для небольших домов, где свободно можно обойтись и проводным устройством. Конечно, если здание расположено на расстоянии 20 м и более от забора, тогда причина приобрести беспроводной видеодомофон есть, а в остальном вполне можно обойтись и без этого

Наиболее популярные модели

Commax cdv

Корейская компания, предоставляющая широкий выбор видеодомофонов. Имеются модели как с трубкой, так и без, разные разрешения экранов, большой выбор расцветок. Панели выглядят современно и стильно, и отлично впишутся в интерьер любого дома.

Falcon eye

Канадский производитель, специализирующийся на технике видеонаблюдения. Имеются монохромные и цветные мониторы, проводные и беспроводные модели. Компания отличается высоким качеством продукции.

Vizit

Фирма образовалась еще при СССР и с тех пор отлично себя зарекомендовала. Домофоны отличаются высокой устойчивостью к перепадам температуре, а так же повышенным качеством ночного изображения.

Важной частью безопасности дома является входная дверь. Правильный выбор — непростое дело

.

Видеодомофон – что это такое?

Данное устройство отличается от обычного домофона наличием функции передачи видеоизображения. Когда посетитель пришел и нажал кнопку вызова, хозяин квартиры или загородного дома при ответе не только услышит голос подошедшего человека, но и увидит его. Именно в этом у данного устройства и состоит главное преимущество, которое значительно повышает безопасность владельца недвижимости и его имущества.

Эта продукция на рынке сегодня представлена достаточно широко. Устройства могут отличаться между собой как по дизайну, так и по дополнительным возможностям. Вызывная панель и монитор – это основа комплектации. К стандартному комплекту, необходимому для удобного функционирования системы видеодомофона, можно также отнести:

• контроллер;
• считыватель;

Схема работы домофона

• блок питания;
• кнопку выхода;
• замок;
• доводчик.

При монтаже данных охранных систем можно прибегнуть к услугам специализированных организаций. Но установка видеодомофона не требует слишком глубоких технических знаний. Поэтому многие при наличии даже небольших навыков и познаний в этой области производят такие работы в самостоятельном порядке без помощи профессионалов.

Подключение монитора домофона

Когда наступает момент подключения, с конца кабеля снимается изоляция, а жилы маркируются следующим образом:

жила для передачи аудиосигнала – “А”

для передачи видеосигнала – “V”

питание вызывной панели – “B+”

земля или минус – “GND”

Такой же маркировки придерживайтесь, ориентируясь по цветам, на обратной стороне кабеля возле видеодомофона.

Для надежности контактного соединения жилы можно опрессовать наконечниками.

Далее через колонну и по калитке нужно проложить второй отрезок кабеля – от вызывной панели до эл.механического замка. По стене забора кабель можно защитить пластиковым каналом, а на калитке сделать гибкий переход.

С этого отрезка также снимаете изоляцию, а жилы подписываете следующим образом:

два провода – ”замок”

”B+” – питание от вызывной панели

”GND” – земля, он же минус

Такое же обозначение делается на втором конце кабеля возле замка.

После этого можете засыпать траншею и производить отделочные работы.

В доме видеодомофон подключается к ближайшей розетке. Если ее поблизости нет, придется проложить кабель ВВГнг-Ls 2*1,5мм2 и установить ее рядышком.

Переходим к непосредственному подключению панели видеодомофона.

Закрепляете поддерживающий кронштейн на стене и подключаете четыре промаркированных провода на свои клеммы: аудио выход, видео выход, питание, земля.

На некоторых мониторах таких клемм нет, зато присутствуют пиновые разъемы, предназначенные для подключения одновременно нескольких устройств – видеокамер, интеркома, еще нескольких панелей.

Втыкаете штекерный разъем в свое гнездо, а провода соединяете прессовкой или пайкой.

Если у вас от штекера отходит не четыре провода, а пять, скорее всего у вас модель со встроенным БУЗ. Пятый проводок это и есть отдельное питание.

Такие устройства сносно работают только при малых расстояниях, когда от монитора до калитки не более 5 метров. Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

После подключения фиксируете монитор на кронштейне.

Область применения видеодомофонов

Для оборудования характерна широкая область использования. Его устанавливают не только в частных домах или квартирах, но и офисных помещения. Это хорошая возможность, чтобы ограничить доступ внутрь охраняемое объекта, но и обеспечить полноценную систему видеонаблюдения. В последнем случае должно быть подобрана модель с подходящими техническими характеристиками.

Оборудование имеет широкую область использования

Домофон с видеонаблюдением для квартиры

Решив приобрести системы для оснащения квартиры в многоквартирном доме, стоит обратить внимание на:

• характеристики получаемого изображения. Оно может быть не только черно-белым, но и цветным;
• способ общения. Производители предлагают устройства с трубкой или допускающие возможность бесконтактного общения;
• количество каналов;
• наличие функции записи. Такой домофон с видеонаблюдением для квартиры обойдется дороже;
• возможность подключения к подъездной системе;
• способ подключения.

Дизайн устройства очень важен

Видеодомофоны для частного дома

В частном доме видеодомофоны часто используются совместно с электромеханическими замками. С их помощью можно не только контролировать ситуацию около ворот, но и производить удаленное открытие замков на калитке или воротах.

Такие системы намного проще монтировать, так как отпадает необходимость в прокладке проводов. Кроме того они более надежны в эксплуатации, так как исключается вероятность повреждения проводов в процессе последующей эксплуатации. Выбор стоит  сделать в пользу устройства:

• с панелью вызова в антивандальном корпусе;
• допускающего дистанционное управление несколькими дверями;
• с возможностью подключения нескольких трубок или мониторов, предназначенных для общения с посетителями. Особенно если в коттедже несколько этажей. Установка видеодомофона в частном доме должна быть выполнена так, чтобы была возможность ответа сразу из нескольких точек;
• допускающего расширения функциональных возможностей, например, путем подключения детектора движения;
• с энергонезависимой памятью.

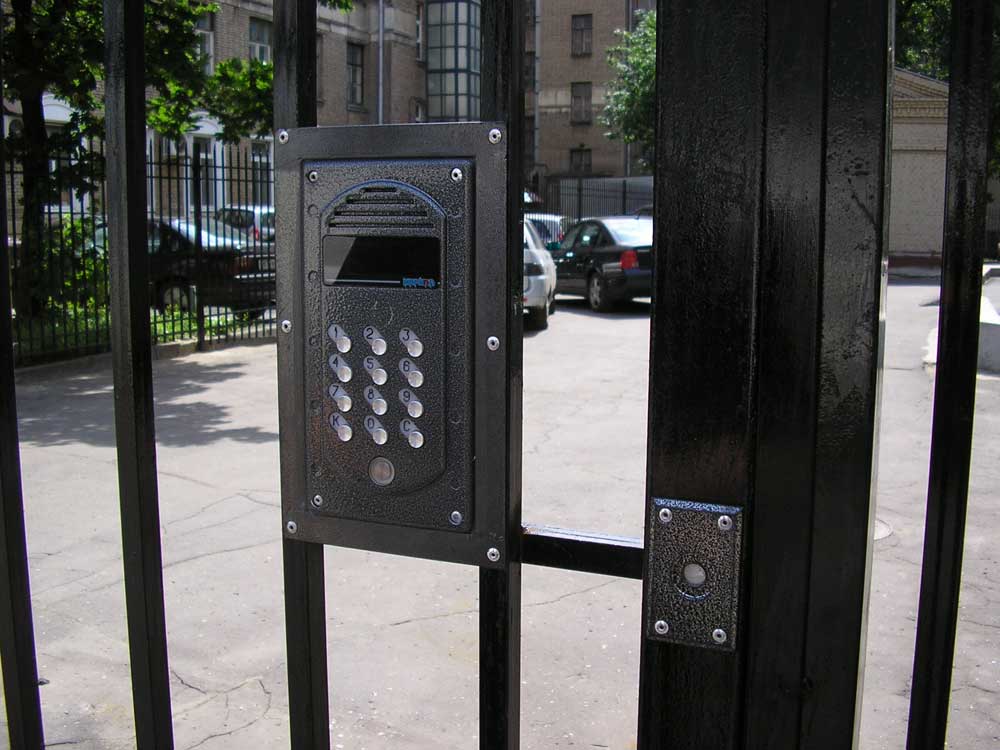

Видеодомофон в частном доме позволяет открывать замок на калитке

Модели для офиса

При выборе подходящего варианта для офисного помещения стоит обратить внимание на количество абонентов. Производители предлагают устройства, оснащенные специальными панелями, позволяющими получить доступ в конкретное помещение

Также стоит обратить внимание на:

• качество картинки и размер монитора. Изображение может быть цветным или черно-белым;
• наличие многоканального подключения. Такой вариант предпочтительней, так как позволяет установить панель вызова у ворот и непосредственно около офисного помещения;
• совместимость с многоканальными подъездными домофонами. Это имеет принципиальное значение при установке оборудования в большом бизнес-центре;
• комплектность. Необязательно приобретать устройства с трубкой вызова. Можно отдать предпочтение системе «hands free»;
• производителя. Оборудование, изготовленное под известными торговыми марками, отличается повышенным уровнем надежности;
• тип вызывной панели. Бывают накладными и встраиваемыми;
• тип замка.

Доступ в офис можно ограничить не только с помощью домофона

Основные виды моделей и производителей видеодомофонов

Решая, какой лучше выбрать видеодомофон для квартиры, стоит ознакомиться с предложениями ведущих производителей. Наибольшей популярностью пользуется продукция Falcon, Kocom, Tantos, Samsung, Slinex, Commax и многих других производителей. Предлагаем ознакомиться с современными моделями, пользующимися особой популярностью у потребителей.

Широкий модельный ряд позволяет выбрать подходящий вариант

Tantos Sherlock+

Устройство с большим дисплеем, имеющим диагональ 10,1 дюйма. Сенсорное управление. Допускает подключение к подъездному видеофону. В отдельных случаях может потребоваться модуль сопряжения. Предусмотрена поддержка системы Интерком, допускающее общение через домофоны.

К преимуществам устройства стоит отнести:

• Оптимальное соотношение цены и качества;
• Русскоязычное меню;
• Возможность установки двух камер и двух панелей вызова.

К недостаткам следует отнести отсутствие времени и даты на отображаемом изображении и ограниченные функциональные возможности.

Tantos Sherlock+ – современная качественная модель

Commax CDV-43N

Изделие, выпущенное южнокорейской компанией. Ориентировано на владельцев загородного жилья. Оснащено качественным 4,3-дюймовым дисплеем, позволяющим рассмотреть пришедшего гостя.

Commax CDV-43N может соединяться с подъездным домофоном, при включении в систему блока сопряжения. Подключение выполняется с помощью четырех проводов. Меню на русском языке. Среди недостатков следует отметить высокую стоимость и отсутствие системы Hands-free.

Commax CDV-43N – современное решение для частного дома

Samsung SHT-3207

Видеодомофон с 7-дюймовой ЖК-панелью с небольшим расширением. Позволяет выбрать мелодию звонка и отрегулировать громкость вызова. Благодаря наличию реле, может использоваться для управления двумя замками. Допускает подключение двух вызывных панелей. Функция интерфона встроена.

К недостаткам Samsung SHT-3207 стоит отнести высокую стоимость и низкое качество получаемого изображения.

Samsung SHT-3207 – стильный дизайн

Kocom KCV-401EV

Современная модель, предложенная южнокорейским производителем, оснащена четырехпроводным цветным дисплеем небольшого размера. Предназначена для установки в частном доме. При использовании блока сопряжения может монтироваться внутри многоквартирного строения. Имеет функцию регулирования яркости и контрастности передаваемого изображения. Протяженность провода, соединяющего домофон и видеопанель, может составлять 50 метров.

К преимуществам Kocom KCV-401EV стоит отнести:

• возможность подключения двух мониторов, трубок и вызывных панелей;
• простота монтажа;
• меню на русском языке;
• возможность установки в квартире.

К недостаткам следует отнести отсутствие трубки в стандартной комплектации.

Kocom KCV-401EV – монтаж не вызывает трудностей

Slinex SL-10IP

Функциональная модель с четырьмя камерами видеонаблюдения. Комплектуется 10-дюймовым экраном, позволяющим получить качественное изображение. Оснащена детектором движения. Позволяет выделить отдельные зоны, при срабатывании детекторов движения в которых пользователь будет получать соответствующий сигнал.

Slinex SL-10IP допускает несколько вариантов управления за счет беспроводного модуля Wi-Fi и встроенного Ethernet-порта. Запись изображения может производиться по индивидуальному расписанию. Алюминиевый корпус.

Slinex SL-10IP отличается высокой стоимостью

Описание схемы монтажа устройств

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

1. блок трубки дисплея. Устанавливается внутри помещения при входе;
2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
3. панель для вызова абонента;
4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения. Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

• красный провод— для зуммера;
• коричневый необходим для функционирования замка;
• красный для питания на плюс;
• зеленый — световой сигнализацию;
• желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
• оранжевый регулирует работу датчика закрытия створки;
• белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

• зеленый — управление и деблокирование;
• черный —контроля работы (нулевой провод);
• синий, желтый — необходимы для передачи любых типов сигналов.

Лучший классический домофон

Vizit БВД-SM101R

Рейтинг: 4.9

Домофон для многоквартирных домов с поддержкой дуплексной голосовой связи, максимальным числом абонентов в 100 узлов, памятью на 600 фирменных RFID-ключей, управлением электромагнитными замками с сопротивлением от 10 Ом и возможностью работы с пультом консьержа.

Поскольку основной функциональный модуль устанавливается на улице, домофон выполняется в водозащищенном корпусе и сохраняет работоспособность в широком температурном режиме. Для открытия двери можно пользоваться индивидуальными и общими кодами, личным RFID-ключом или кнопкой на переговорном устройстве внутри квартиры.

Достоинства

• Прочный, надежный, вандалозащищенный корпус;
• Совместимость с пультом консьержа и электромагнитными замками;
• Память на 100 номеров и 600 ключей;

Принцип работы видеодомофона с замком

Работа любого стандартного видеодомофона организована следующим образом: дверь, воспрещающая вход на охраняемую территорию, оснащается специальной панелью с кнопкой вызова.

При этом панель чаще всего находится не на самой двери, а неподалеку от нее, например, на стене или любой другой неподвижной поверхности.

При нажатии кнопки для выяснения цели визита включаются переговорное устройство и камера, передающая изображение посетителя на монитор во внутреннем помещении.

Для допуска используется дистанционный способ – находящийся внутри человек одним нажатием кнопки подает сигнал на реле замка, и дверь открывается.

В большинстве случаев для входа в квартиру или на территорию предусмотрена функция открытия двери специальным ключом или бесконтактной карточкой. Таким образом, появляется возможность не только дистанционно управлять входом, но и избавиться от лишних хлопот, обеспечив определенный круг лиц ключами для доступа.

Виды замков

Наиболее распространёнными являются различные модели видеодомофонов с электрозамком. Они бывают врезными и накладными.

Принцип работы такого оборудования следующий. Во время закрытия двери срабатывают взводящий и рабочий ригели замка.

Пружина взводится, а рабочий ригель закрепляется в ответной части, при открытии подаётся кратковременное напряжение на соленоид, который сбрасывает фиксатор, и рабочий ригель втягивается в корпус замка.

Обычно устройства такого типа комплектуются механической частью с замочной скважиной, которая может блокировать работу устройства или открыть его, если отсутствует электричество.

Кодовые замки. Более удобны для установки в профильные трубы калиток, вместо замочной скважины имеют цифровую панель. Открываются с помощью магнитной карты или электронного ключа-таблетки.

При отключении электричества выход остаётся блокированным. Если у модели отсутствует механическое устройство аварийного открытия, то эксплуатация такого замка может принести много проблем.

Магнитные замки. Несмотря на то, что они являются наиболее надёжными конструкциями, их применение не получило достаточного распространения. При отключении питания эти запоры попросту открываются. Для их использования необходима установка дополнительного источника бесперебойного питания.

Советы по выбору

Установка замка на калитке подразумевает эксплуатацию устройства при низких температурах и высокой влажности.

В такой агрессивной среде допустимо использование для внешней оболочки исключительно нержавеющей стали. Хромированная поверхность слезет после нескольких осенне-зимних сезонов, а латунные изделия обладают низкой прочностью.

Для дополнительной защиты устройства можно смонтировать его в защитный карман из уголка или другого профиля, это придаст конструкции калитки дополнительную жёсткость и прочность.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях  настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

• С вызывной панели снимается задняя крышка;
• Через крепежные отверстия размечаются места для сверления;
• Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
• Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
• Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели

После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования
