Вибратор своими руками из перфоратора
Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.
Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.
Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.
Такое устройство пики будет обеспечивать совместное действие вибрации рабочей части инструмента с ударным моментом на саму опалубку, без её разрушения. В процессе вибрации стенок опалубки существенно увеличивается эффективность удаления воздушных масс из цементного раствора. Такая работа осуществляется по методу «штыкования с отбоем» по всей поверхности уплотняемого элемента сооружения. Каждая точка опалубки может обрабатываться в течение 3 минут. Глубинный вибратор из перфоратора отлично подходит для строительных работ в ударном режиме, если будет воздействовать на элементы опалубки снаружи.
Правила эксплуатации
Любому человеку хочется, чтобы его оборудование работало как можно дольше и не ломалось. В случае с вибрационным устройством для этого нужно выполнять правила, которые относятся как к самодельному устройству, так и к фирменному:
- Каждый раз перед началом работы необходимо придирчиво осмотреть аппарат. При нахождении трещин, ослабленных соединений не начинать использование техники до устранения недостатков.
- Бензиновый двигатель больше других компонентов нуждается в уходе. Осмотр и чистка свечей зажигания, контроль уровня масла необходимо осуществлять регулярно.
- Виброузел тоже требует к себе внимания. При отсутствии масла из строя выходят эксцентрики и подшипники.
- Само устройство необходимо очищать от грязи.
- Не транспортировать работающий вибратор.
- Использовать оборудование на застывшем асфальте или бетоне запрещено.
Конструкция вибратора
Вибратор состоит из привода и вибровозбудителя который создает колебания, передающиеся на рабочий орган (булаву, площадку рейку). В погружных вибраторах может использоваться промежуточная передача в виде гибкого вала.
Рассмотрим каждый элемент подробнее. Некоторые вибровозбудители совмещают функцию привода, тогда конструкция состоит всего из двух узлов.
Это опасно для всех механизмов, но нам нужно
Привод вибратора
Как правило, используют три типа приводов:
Электрический — наиболее распространенный. Используются как обычные асинхронные двигатели, так и моторы постоянного тока. Очень редко встречаются конструкции, где для создания колебаний предназначены электромагниты (соленоиды). Отличается простотой и небольшой массой. Чаще всего вибраторы для бетона своими руками имеют этот тип привода.
Наиболее распространенный привод, и не только для вибраторов
К недостаткам можно отнести то, что нужно применять особые меры защиты, и понижать напряжение для обеспечения электробезопасности на строительной площадке, при работе во влажной среде бетонной смеси.
Пневматический — позволяет добиться еще большего снижения массы, чем с электроприводом. Абсолютно электробезопасен. Но для его работы нужен компрессор, производящий сжатый воздух. Поэтому данный тип привода используют чаще всего в промышленности.
Для приведения в действие пневматического вибратора нужен компрессор
От двигателя внутреннего сгорания. Это более сложные и тяжелые конструкции, зато обеспечивают автономность от линий электроснабжения. Наиболее часто используют при ремонтных и дорожных работах, благоустройстве.
Этот самый простой ДВС, как видите не простой
Вибровозбудитель
Перечислим наиболее распространенные в промышленности конструкции:
Одновальный дебалансовый — на валу, вращаемом приводом устанавливается несколько утяжелителей (эксцентриков, дебалансов) приводящих к его разбалансировке, которая и вызывает вибрацию.
Конструкция одновального вибровозбудителя
Компактная и простая конструкция. К недостаткам можно отнести быстрый износ опор вала (подшипников). Колебания не направлены.
- Маятниковый — вариант одновального дебалансового агрегата. В нем используется маятниковый подвес, который направляет колебания.
- Двухвальный дебалансовый — это фактически два сблокированных одновальных вибровозбудителя, которые синхронно вращаются в разные стороны. Позволяет создать направленные колебания, в том числе и сложные винтовые. Износ опор несколько меньший, чем у одновального.
Один из вариантов двухвального вибровозбудителя
Планетарный — в нем бегунок, соединенный с приводом через гибкое соединение обкатывает круговую дорожку. Дорожка обкатки может быть как внутренней, так и внешней. Число оборотов бегунка для прохождения по кругу не соответствует количеству оборотов привода.
В большинстве погружных вибраторов используют именно такой тип вибровозбудителя
К достоинствам это типа вибровозбудителя относят небольшой диаметр рабочего органа, что важно для глубинных вибраторов. Может создавать вибрацию большой частоты до 20 кГц, даже без применения высокооборотистых приводов. Пневматически планетарный
В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа
Пневматически планетарный. В нем вращение бегунка по беговой дорожке вызывается давлением воздуха в рабочей круговой полости с вращающейся лопаткой и отверстиями для нагнетания и выхлопа.
Портативная модель с компрессором — видно какая у неё небольшая вибробулава
Одна из самых компактных конструкций за счет того, что нет потребности во внешнем приводе. По оси имеет габариты меньше, чем обычный планетарный вибровозбудитель. Создает колебания двух частот, как за счет обкатки бегунка, так и за счет эксцентриситета вала, на котором закреплена лопатка.
Разобрав теоретические вопросы, перейдем непосредственно к конструкциям самодельных вибраторов. Кстати, оговоримся, что практически для всех конструкций можно использовать не только самодельные вибровозбудители, но и промышленные агрегаты.
Вибратор для бетона из перфаратора
Говоря об уплотнении бетонного раствора, стоит назвать издревле распространённый способ, получивший название «штыкования». Его можно отнести к наиболее примитивным способам, дающим определённый, хотя и незначительный эффект. Вертикальные протыкающие («штыковые») движения черенком лопаты или металлическим стержнем, многократно повторенные по всей площади поверхности, позволяют удалить какое-то количество воздуха из состава смеси. Разумеется, такое уплотнение, выполняемое вручную — тяжёлый труд.
Несколько облегчит задачу самодельный вибратор для уплотнения бетона, изготовленный на основе строительного перфоратора. Сегодня у многих в хозяйстве есть подобный электроинструмент. Чтобы сделать такой простейший вибратор потребуется:
- строительный перфоратор;
- отрезок металлического стержня, арматуры;
- толстая металлическая пластина большого диаметра.
Нужно учесть, что мощность двигателя перфоратора должна быть не менее 1,5 кВт. Тогда он сможет работать в бетонном растворе без перегрева достаточно долго. Длина металлического стержня или куска арматуры, стандартного диаметра, должна соответствовать максимальной глубине укладываемого слоя бетона, чтобы свободным концом он доставал до дна опалубки. Одна сторона рабочей насадки обрабатывается под хвостовик, чтобы его можно было зажать в патрон. Ко второму концу приваривается круглая металлическая пластина большого диаметра (от 50 до 70 миллиметров).
Такая конструкция пики обеспечит комбинированное действие вращательных движений рабочей части самодельного вибратора с его ударным воздействием на элементы опалубки, без их разрушения. Возникающая вибрация стенок формы, значительно повышает результативность удаления воздуха и уплотнения бетона. Работа ведётся по принципу «штыкования с отбоем» по всей площади уплотняемого элемента бетонной конструкции. Время обработки каждой точки может доходить до 3-х минут. Такой вибратор эффективен и при использовании в ударном режиме, воздействуя на опалубку снаружи.
Покупка агрегата
Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.
- На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.
- Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.
- Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.
- Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.
- Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.
Типы двигателей
От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.
Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.
Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.
Чтобы сделать виброрейку своими руками, понадобятся:
- двигатель с пускателем;
- вибрационная установка;
- металлическая арматура, уголки;
- угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
- трехфазный силовой кабель и резина для изоляции ручек;
- шуруповерт, болты, ключи, сварочный аппарат.
Читать также: Перовые сверла по дереву размеры
Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.
1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.
2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.
3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.
4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.
5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).
6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.
Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором
Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности. В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку
В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.
Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.
При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.
Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.
Глубинный вибратор на основе перфоратора
Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.
Для создания вибрирующего инструмента необходимо подготовить:
непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.
Собирают самодельный агрегат таким образом:
- К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.
Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».
Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой
Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности
Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.
Принцип работы вибратора
Механизм работы вибратора для бетона.
До того как начать заниматься изготовлением вибратора своими силами, стоит немного изучить принцип его функционирования. Ведущее назначение данного приспособления состоит в устранении воздушных полостей и влажности из раствора бетона с помощью специального перемещения его сопла, которое опускается в цемент. За счет применения данного оборудования раствор выходит более пластичным и тягучим, и раствор бетона тщательно укладывается в нужную форму без образования полостей воздуха. К тому же все выполняется как можно более эффективно. Использование данного оборудования положительным образом сказывается на выполнении всех строительных процессов в целом. Если отказаться от его применения, работы будут отнимать намного большее количество времени. Готовая конструкция получается более прочной и долговечной и обладает массой других достоинств.

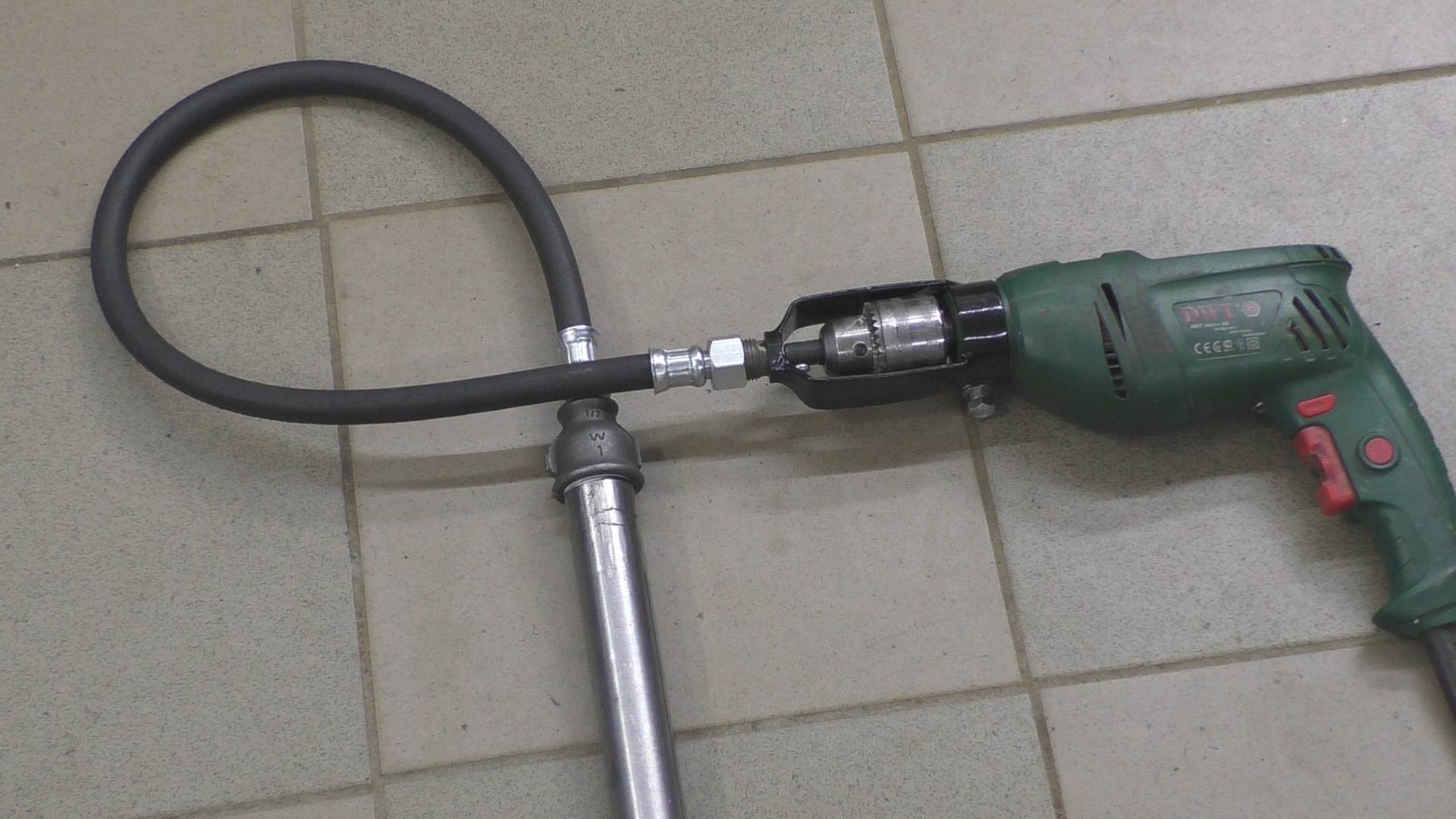

Монтаж вибратора на основе дрели
Схема переносных вибраторов: А – Поверхностный, Б – Вибробулава, В – Виброигла.
- В роли насадки будет выступать стальная труба с диаметром 40 мм и длиной около 50 см. Используемая трубка должна быть сделана именно из нержавеющей стали, так как бетон – это весьма агрессивная среда и другой металл не подойдет для этих целей. Для устройства внутренней части аппарата понадобится прочный стержень из стали. Его можно заказать у токарей. Диаметр стержня должен быть равен 15 мм. К нему в итоге будут подведены вращательные движения от дрели. К стержню необходимо приварить небольшой кусочек прямоугольного стержня. При вращении этот стержень будет пытаться сдвинуть в поперечном направлении всю конструкцию и за счет этого будет приводить к вибрации.
- После того как будет готова центральная деталь вибратора, при помощи двух подшипников нужно прочно укрепить ее внутри трубки так, чтобы она смогла беспрепятственно вращаться. На одном из двух концов стержня (внутреннего) нужно будет обязательно просверлить при помощи дрели сквозное отверстие, к которому в дальнейшем будет прикрепляться привод. Нужно помнить о том, что подшипники нужно обязательно защитить от попадания на них грязи и пыли, причем не только с той стороны, с которой они будут крепиться к дрели, но и с другой стороны тоже. От этого будет напрямую зависеть срок эксплуатации данного устройства.
- Стержень трубки с одной стороны необходимо будет обрезать, оставив при этом выпуск около 1 см. Эта часть бетонного вибратора будет носовой. Нагрузка на подшипники будет очень большая, поэтому при их выборе лучше отдать предпочтения хорошим и качественным моделям.
- Следующим шагом будет подбор крепкой втулки, которую в дальнейшем необходимо будет насадить на один из концов вибратора. За счет этого будет полностью закрыт вращательный тракт механизма. За основу поступательно-вращательного движения примем внутренний вал с эксцентриком. Дрель будет передавать его вращение. Вибрация внешней трубки обеспечивается за счет смещения центра тяжести на внутреннем стержне. Именно благодаря этому данное устройство функционирует. Втулка, которая насажена на внешний кожух привода с одной стороны и упирающаяся с другой стороны в подшипник, будет удерживать наконечник стержня.
- После того как самодельный механизм будет собран, все, что останется, – это просто подключить его к дрели. Вибратор для бетона готов к использованию.
Что надо знать перед проведением работ самодельным вибратором
Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:
- Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
- Работы проводить только и исключительно в защитном обмундировании
- Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
- Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий
Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.
Публикации по теме
Насадка на болгарку штроборез самостоятельное изготовление
Дровокол своими руками: инструкция по изготовлению самодельного помощника
Ножи из напильника делаем в домашних условиях
Делаем из шуруповерта ледобур простая инструкция
Глубинный вибратор: описание, сфера применения, устройство
Глубинный вибратор – это специальное устройство, предназначенное для вибрирования свежевылитого бетона. Оно является одним из вариантов вибратора и используется для проведения работ по изготовлению бетонных конструкций.
Устройство глубинного вибратора включает в себя электрический привод и гибкий вал с рабочим органом на конце. Вибратор может быть изготовлен самостоятельно умельцами по рекомендации и по видео на разных ресурсах. Принцип работы основан на передаче вибрационных колебаний в свежий бетон, что позволяет исключить пустоты и повысить качество материала.
Глубинный вибратор широко применяется в строительной сфере для работы с бетоном. С его помощью удобно и эффективно вибрировать бетон при заливке столбов, фундаментов, перекрытий и других конструкций. Он также используется при изготовлении дорожных покрытий, ангаров и других сооружений.
При использовании глубинного вибратора следует соблюдать определенные рекомендации, чтобы получить качественный результат. Рабочий орган вставляется в свежий бетон на определенную глубину, и включается вибратор для проведения процесса вибрирования. По мере продвижения вибратора, он выпрессовывает воздух и избыток воды из бетона, что способствует его уплотнению и повышению прочности.
Итак, глубинный вибратор – это важный инструмент для работы с бетоном. С его помощью можно легко и эффективно улучшить качество материала и достичь высоких результатов в строительстве. Используя глубинный вибратор, умельцам и мастерам будет гораздо проще и удобнее выполнять работы по изготовлению бетонных конструкций.

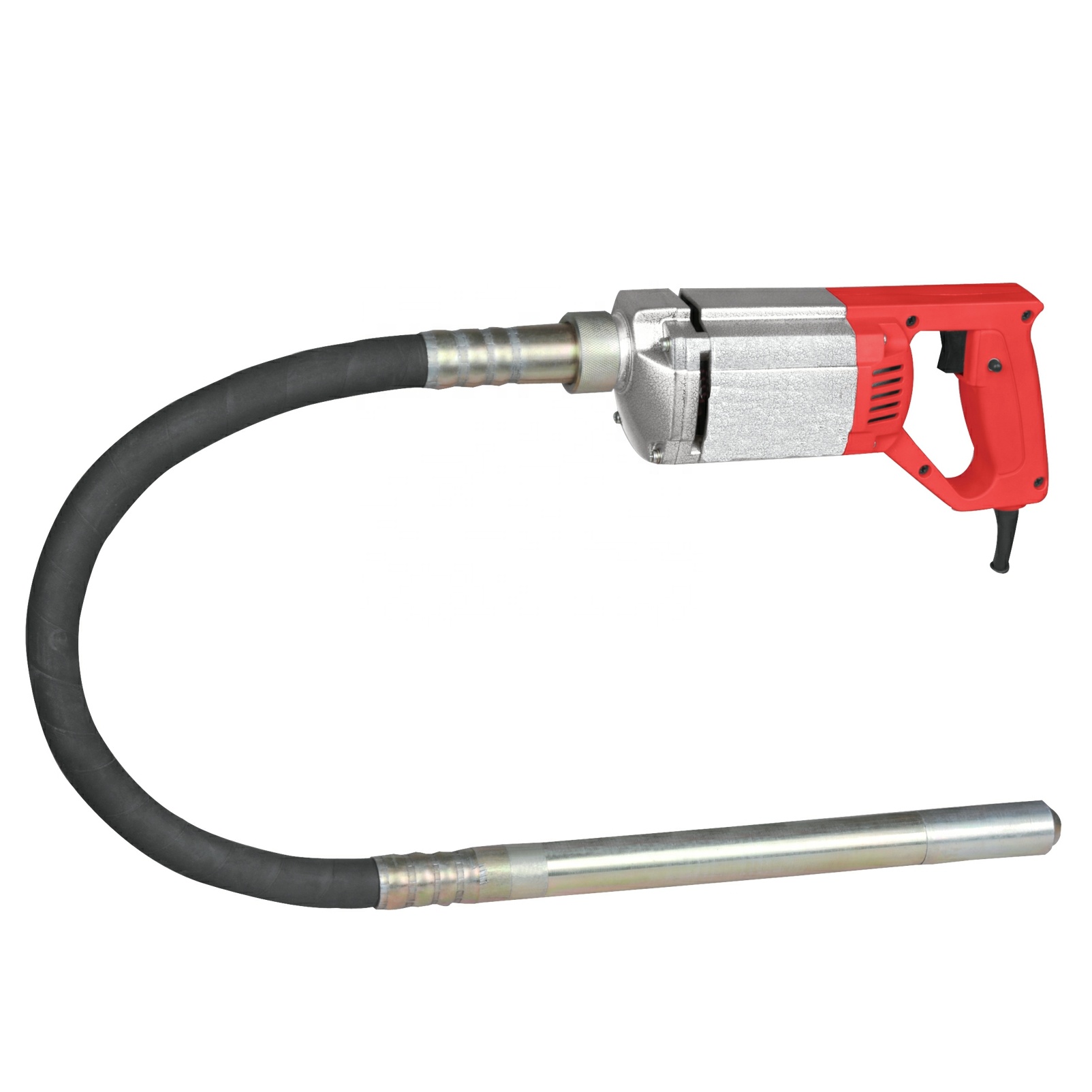

Принцип действия и устройство погружного вибратора
В качестве привода, как правило, используется электромотор. Хотя для загородного строительства на участке без инфраструктуры, может применяться и бензиновый двигатель. При помощи гибкого вала в герметичной оболочке, крутящий момент от привода передается к рабочей насадке.
Булава для вибратора – основной компонент конструкции.
Вал (1), при помощи гибкой муфты или карданного соединения (2) передает крутящий момент на дебаланс – бегунок (3). Внутри корпуса (4) находится так называемая поверхность обкатки (6), по которой перемещается груз-эксцентрик (5).
Он может перемещаться внутри обкатки (конструкция «а») или вокруг нее (конструкция «б»). За счет переменного вектора центробежной силы, корпус булавы совершает колебательные движения, частота которых зависит от оборотов мотора. Амплитуда колебаний связана с массой бегунка.
Оператор вертикально погружает рабочий наконечник в массу бетона. Благодаря гибкому шлангу с валом внутри, можно достать до самых дальних углов заливаемого объема.
Существуют мини вибраторы, по внешнему виду напоминающие дрель с насадкой.

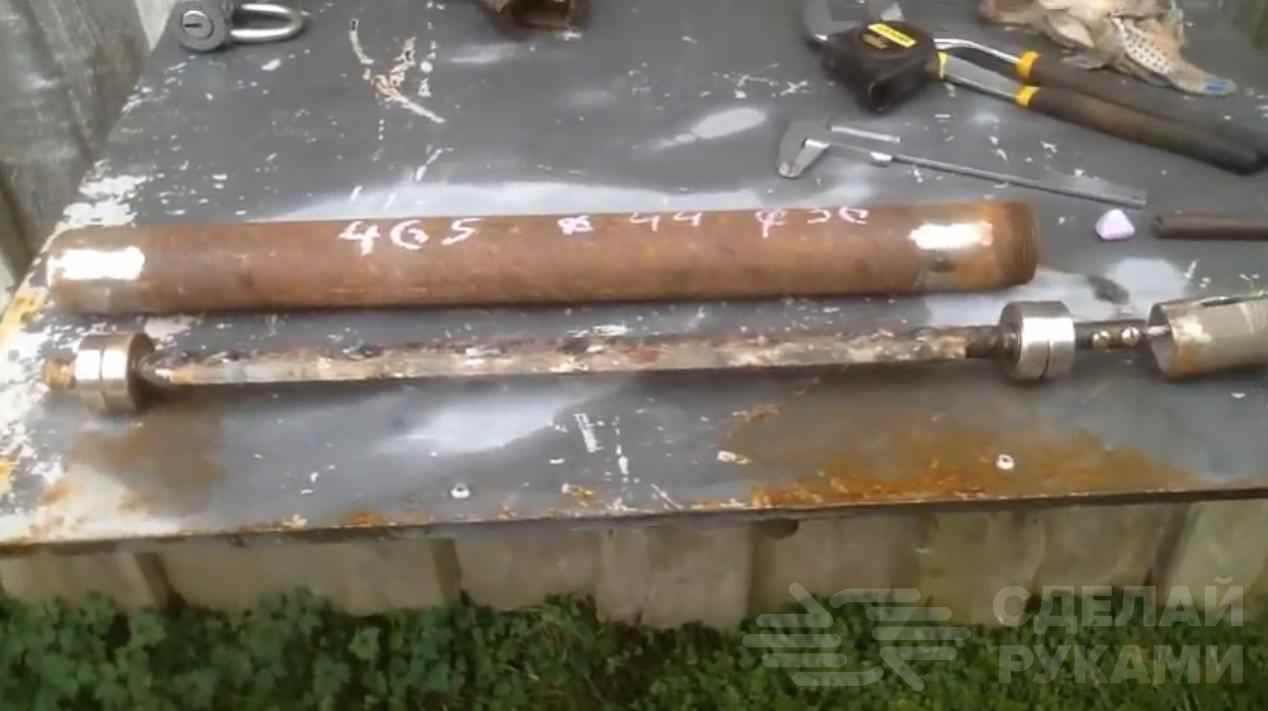

Пошаговая инструкция по сборке конструкции
В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.
Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору. Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках. Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).
Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон
Иначе весь механизм прекратит вращение и быстро выйдет из строя
Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции. Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть
Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.

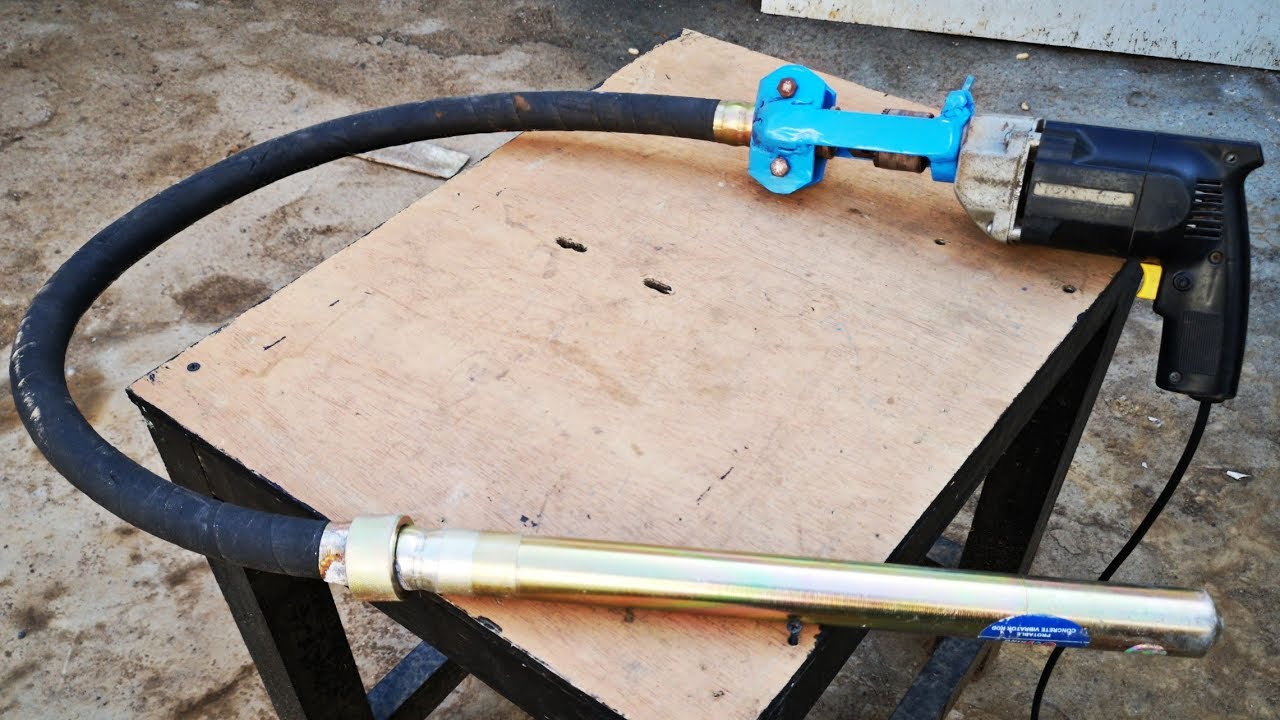

Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.
Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см. Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.
Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:
Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.
Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.
