Советы по монтажу ветрогенератора своими руками

Ветрогенератор на 5 кВТ своими руками

Ветрогенераторы являются отличным источником чистой энергии и могут быть эффективным решением для домашнего использования. Следуя нашей подробной инструкции, вы сможете сделать это самостоятельно, используя доступные материалы и простые инструменты.

Список материалов:

1. Ветрогенератор (генератор переменного тока) мощностью 5 кВт.
2. Ветротурбина (ротор) с лопастями.
3. Металлическая труба длиной около 5 метров.
4. Крепления для трубы.
5. Металлические профили для изготовления основания.
6. Провода для подключения генератора к электрической сети.
7. Ветрозащитный контроллер (для защиты генератора от перегрузки и повреждений).
8. Батареи или аккумуляторы для хранения и использования энергии.

Подготовка:

• Определите участок для установки ветрогенератора, где ветродействие будет наиболее интенсивным и непрерывным.
• Проверьте местные законы и разрешения, чтобы убедиться, что у вас есть право устанавливать ветрогенератор.

Изготовление основания:

• Соберите металлические профили в основание ветрогенератора, обеспечивая его прочность и устойчивость.
• Установите основание на выбранном участке, используя подходящие крепления.
• Вставьте металлическую трубу в основание ветрогенератора и закрепите ее надежно, чтобы обеспечить вертикальное положение.

Установка ветротурбины:

• Следуя инструкциям производителя, соберите ветротурбину и прикрепите ее к верхней части металлической трубы.
• Убедитесь, что лопасти ветротурбины настроены на оптимальный угол атаки, чтобы получить максимальный ветровой потенциал.

Подключение генератора:

• Соедините провода генератора с ветротурбиной и убедитесь, что подключение крепкое и надежное.
• Подключите другой конец проводов к ветрозащитному контроллеру.

Подключение к электрической сети:

• Подключите провода от ветрозащитного контроллера к батареям или аккумуляторам, которые будут использоваться для хранения энергии.
• Соедините батареи или аккумуляторы с электрической сетью вашего дома или другого потребителя энергии.

Проверка и настройка:

• После завершения установки, тщательно проверьте все подключения и обеспечьте их надежность.
• При необходимости отрегулируйте угол атаки лопастей ветротурбины для оптимальной работы.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

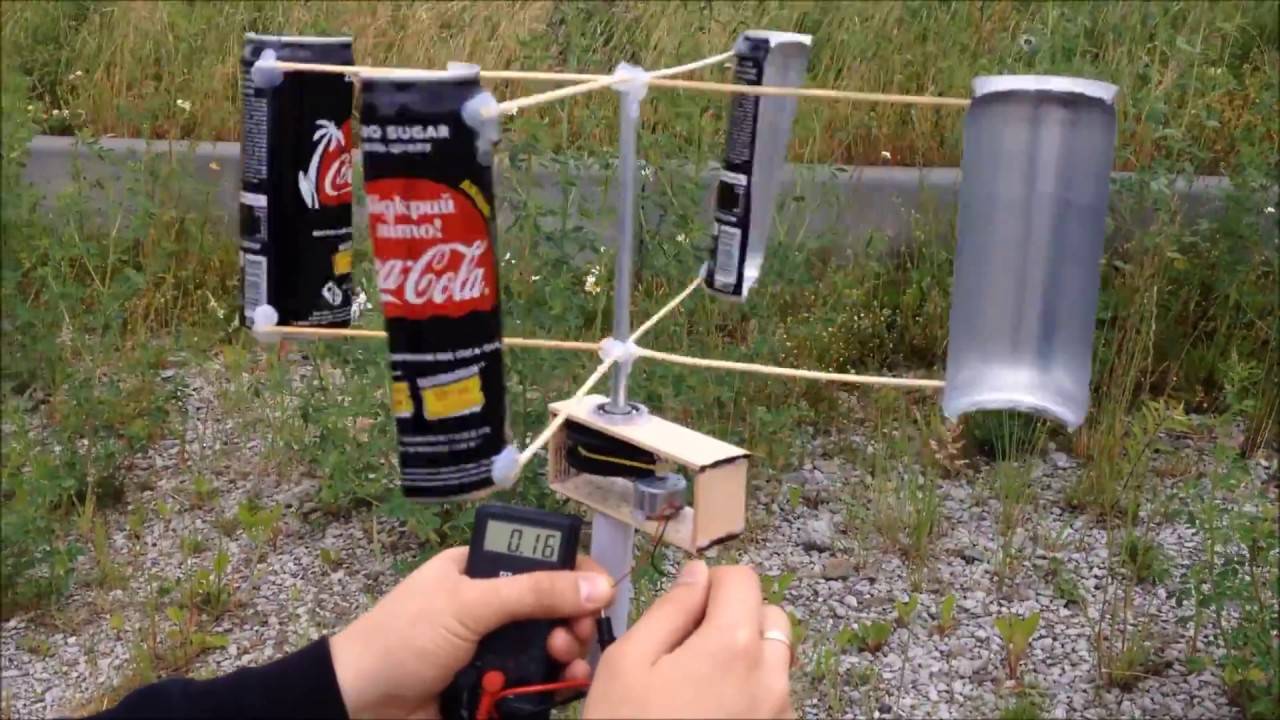

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

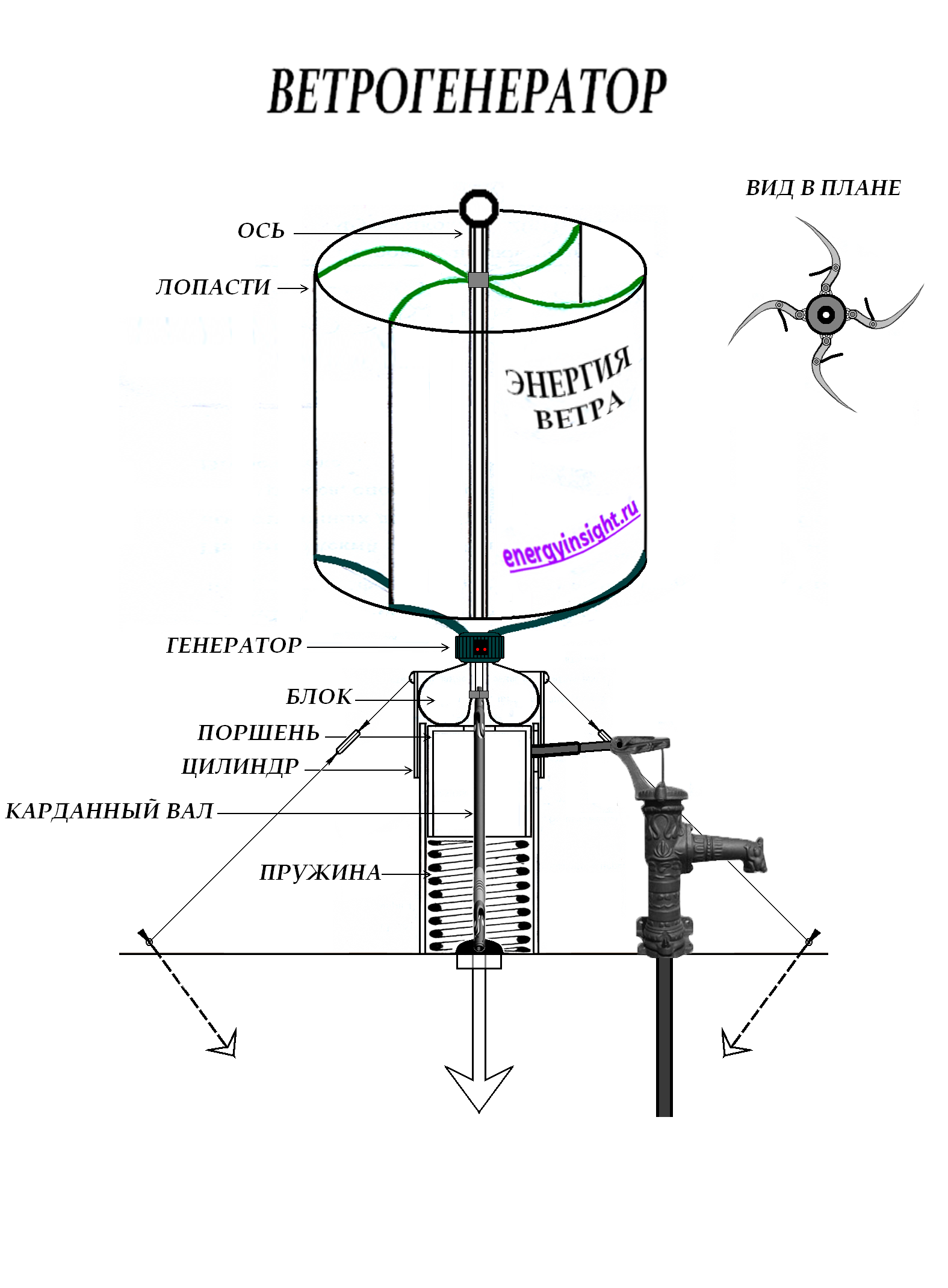

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Изготовление лопастей

Если у вас еще нет опыта в самостоятельном изготовлении винтов для домашней ВЭУ, рекомендуем не искать сложных решений, а воспользоваться простым методом, доказавшим свою эффективность на практике. Заключается он в изготовлении лопастей из обыкновенной канализационной ПВХ трубы. Этот метод прост, доступен и дешев.

Чаще всего в домашней ветроэнергетике используются трубы диаметром от 160 до 200 мм. С них и следует начинать свои эксперименты.

Форма и конфигурация лопастей – это параметры, которые зависят от диаметра трубы, из которой они изготовлены, от диаметра ветроколеса, от быстроходности рабочего винта и других расчетных характеристик. Чтобы не забивать себе голову аэродинамическими расчетами, вы можете воспользоваться готовой таблицей, которую выложил в соответствующей теме нашего портала ее автор. Она позволит определить геометрию лопастей, подставляя в расчетную таблицу свои собственные значения (диаметр трубы, быстроходность винта и т. д.).

Рекомендации

Перед тем как приобретать установку или пытаться ее собрать самостоятельно, следует оценить экономический эффект от ее применения.

Кроме этого, перед установкой ветрогенератора рекомендуется проводить аэрологию места установки.

На карте скорости ветров имеется три зоны, каждой из которых соответствуют свои типы установок:

1. Для зоны ветров со скоростями менее 3 м/с рекомендуется использование устройств с парусными рабочими колесами. Эти установки способны работать при малом ветре и обеспечивать мощность до 2-3 кВт.
2. При ветре до 5 м/с возможно применение фабричных установок или самодельных вертикальных конструкций.
3. В районах со скоростями ветра более 5 м/с оправдано применение любых установок. Все зависит от бюджета и необходимой мощности.

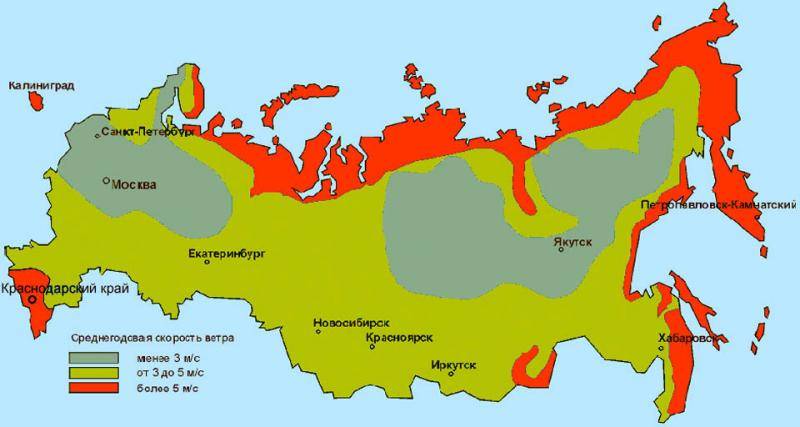

Карта скорости ветров

Роторная установка

Собрать такую ветряную электростанцию своими руками довольно просто. При этом ее мощности будет достаточно для обеспечения всех потребностей в электрической энергии на садовом участке.

Подготовительный этап

Владельцам загородных домов можно смело ориентироваться на установки мощностью около 1,5 кВт. Наиболее простым устройством станет агрегат с вертикальной осью вращения. Для его создания потребуются следующие детали и материалы:

• Генератор от автомобиля на 12 В.
• Кислотная или гелиевая аккумуляторная батарея.
• Полугерметичный выключатель типа «кнопка» на 12 В.
• Вместительная емкость из алюминия либо нержавейки.
• Реле контроля заряда АКБ от автомобиля.
• Вольтметр.
• Провода сечением в 2,5 мм2 и 4 мм2.
• 2 хомута для монтажа генератора на мачте.

Инструкция по изготовлению

Основу будущего агрегата составит цилиндрическая емкость, например, бочка или ведро. На нее необходимо нанести разметку, разделив емкость на четыре равных части. После этого следует разрезать металл (не до конца), чтобы получились лопасти. В шкиве и днище емкости просверливаются отверстия, которые должны располагаться строго симметрично, чтобы при работе не возник дисбаланс.

После этого лопасти отгибаются с учетом направления вращения используемого генератора, чаще всего по направлению хода часовой стрелки. Также следует помнить, что угол изгиба лопастей оказывает влияние на скорость вращения пропеллера. Закрепив лопасти на шкиве, генератор с помощью хомутов монтируется на мачте.

https://youtube.com/watch?v=yJaOOqEdYWs

Основная часть работ на этом завершена, и остается лишь собрать электрическую цепь. Чтобы облегчить эту задачу, во время установки генератора на мачту стоит зарисовать схему соединений. Для подключения батареи следует использовать метровый отрезок провода сечением в 4 мм2. В свою очередь для соединения агрегата с сетью стоит воспользоваться проводником 2,5 мм2. Инвертор также подключается с помощью провода большего сечения.

Если все работы были проведены в соответствии с инструкцией, то ветряк будет хорошо работать, и при его эксплуатации проблем возникнуть не должно. При этом достоинств у роторной установки значительно больше, чем недостатков. К числу последних можно отнести лишь довольно высокую чувствительность к сильным порывам ветра.

Лопастники

Принцип работы ветряного генератора и виды оборудования

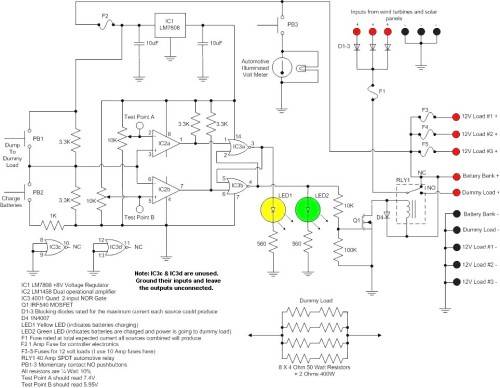

Схема подключения ветрогенератора

Рабочие схемы подключения ветрогенератора. Как правильно подключить ветрогенератор, варианты подключения, схемы, фото.

При установке ветрогенератора очень важно его правильно подключить к потребителям. Существует несколько вариантов схем подключения в зависимости от дополнительного оборудования системы

Существует несколько вариантов схем подключения в зависимости от дополнительного оборудования системы.

Минимальный комплект ветроустановки состоит из комплектующих:

• Ветрогенератор.
• Контроллер.
• Аккумулятор.
• Инвертор.
• Кабеля и предохранители.

Ветрогенератор – используется для заряда аккумуляторных батарей, генератор вырабатывает переменный ток. Напряжение и сила тока генератора зависят от мощности генератора и силы ветра. Высота мачты, на которой расположен генератор, также играет важную роль, чем выше мачта, тем стабильней воздушный поток и больше вероятность работы ветрогенератора при слабом ветре.

Контроллер – преобразовывает переменный ток, в постоянный который необходим для заряда аккумуляторных батарей.

Аккумуляторы – служат накопителями энергии, потребление энергии идёт от аккумуляторов.

Инвертор – преобразователь постоянного тока в переменный. На вход инвертора поступает постоянный ток от аккумуляторов 12V или 24 V, а на выходе переменный 220V который потребляют большинство бытовых электроприборов.

В свою очередь инверторы бывают нескольких типов:

Модифицированная синусоида – низкое качество выходного напряжения, применяется для потребителей не чувствительных к качеству напряжения (лампочки, телевизоры, отопительные приборы, зарядные устройства).

Чистая синусоида – высокое качество выходного напряжения, подходит для всех потребителей, в том числе и для электродвигателей и точного оборудования.

Трехфазный – преобразовывает постоянный ток в переменный трёхфазный 380 V.

Сетевой – применяется на мощных ветростанциях для выхода электроэнергии в общественную сеть.

Это основное оборудование необходимое для работы ветростанции, из дополнительного оборудования можно отметить автоматический переключатель источника питания (АВР).

АВР – переключатель, позволяет переключить в автоматическом режиме источник питания для потребителей. При отключении основного источника электроэнергии в данном случае ветроустановки переключает потребителей на аварийный генератор или бытовую электросеть.

Общая схема подключения ветрогенератора.

На рисунке схематически показан принцип подключения компонентов установки.

Схема подключения однофазного ветрогенератора.

В данном случае потребители энергии полностью зависят от работы ветряка и ёмкости аккумуляторов.

Гибридная система подключения с солнечной панелью.

В данном случае в систему дополнительно подключена солнечная панель, что повышает производительность установки.

В отличие от первого варианта система не зависит полностью от работы ветрогенератора, и аккумуляторы также заряжаются от солнечной панели.

Схема подключения ветрогенератора с резервным генератором.

Вариант подключения с резервным бензиновым (дизельным) генератором, в данном случае при снижении заряда аккумуляторов АВР (автоматический переключатель источника питания) запускает резервный генератор.

Схема подключения ветрогенератора с резервным питанием из сети.

Следующий вариант системы с подключением к сети. В этом случае, когда ветра нет, и генератор не может набрать рабочую скорость, АВР переключает потребителей на сеть. При отключении электроэнергии в сети, АВР переключает потребителей на питание от аккумуляторов установки.

Это основные примеры схем подключения ветрогенератора.

Расчет мультипликатора

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

В состав ВЭУ входят:

• лопасти, образующие пропеллер,
• вращающийся ротор турбины,
• ось генератора и сам генератор,
• инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
• аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая — потребляется

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное. Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Галерея изображений
Фото из

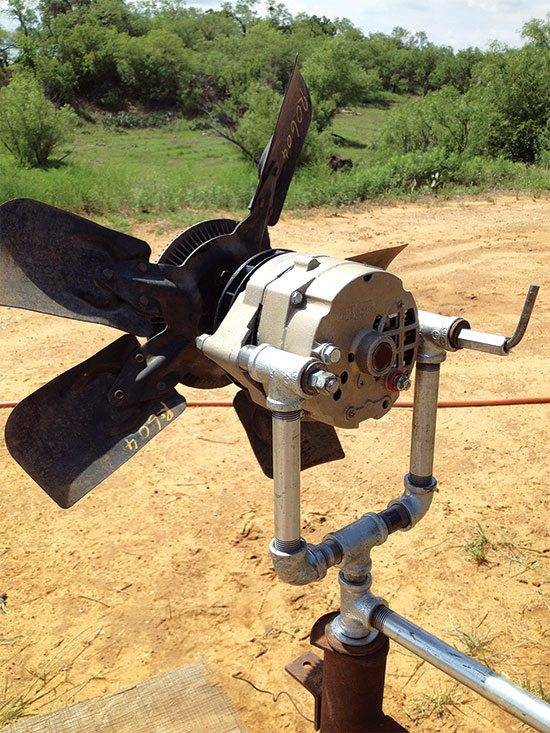

Для изготовления ветряного генератора энергии подойдет двигатель от ненужной бытовой техники. Чем больше вольт приходится на один оборот, тем эффективней станет работать система

К ротору мотора присоединяется втулка, на которой фиксируются лопасти устройства. Лобовой узел лучше закрыть защитным кожухом

Лобовую часть с мотором и лопастями необходимо уравновесить с хвостовой частью. Плечо хвоста из трубы или рейки должно быть длиннее, на его краю закрепляется хвостовик любой формы

У мачты, удерживающей ветряк, должны быть минимум три опоры, сооружение требуется подключить к контуру заземления и устроить молниеотвод

Двигатель для простейшего ветряка

Специфика соединения мотора с лопастями

Равновесие хвостовой и лобовой части

Правила установки ветряного генератора

Вертикальный ветрогенератор

Законность установки ветрогенератора

Альтернативные источники энергии — мечта каждого дачника или домовладельца, чей участок находится вдали от центральных сетей. Однако, получая счета за электроэнергию в городской квартире и глядя на повышенные тарифы, мы понимаем, что ветряк, построенный для бытовых нужд, нам не помешает.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Чтобы не тратить зря деньги, силы и время, решаем: существуют ли внешние обстоятельства, которые будут создавать препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электричеством дачи или небольшого коттеджа достаточно малогабаритной ветряной электростанции, мощность которой не будет превышать 1 кВт. Такие устройства в России приравнивают к товарам для дома. Их установка не требует дополнительных сертификатов, разрешений или согласований.

Тем не менее, на всякий случай необходимо узнать, существуют ли местные правила в отношении отдельного источника питания, которые могут создать препятствия для установки и эксплуатации этого устройства.

Ваши соседи могут пожаловаться, если почувствуют неудобства, связанные с работой ветряной турбины. Помните, что наши права заканчиваются там, где начинаются права других.

Поэтому при покупке или изготовлении собственного ветрогенератора для дома нужно обращать пристальное внимание на следующие параметры:

Шум от коробки передач и лопастей. Параметры генерируемого шума можно установить с помощью специального устройства, после чего результаты измерений могут быть задокументированы

Важно, чтобы они не превышали установленные нормы шума. Запросы на экологические услуги

Эта организация может помешать вам управлять объектом только в том случае, если это мешает миграции перелетных птиц

Но это маловероятно. Высота дерева

При сборке ветрогенератора нужно учитывать ограничения по высоте отдельных построек, существующие во многих странах мира, а также расположение вашего участка Обратите внимание, что возле мостов, аэропортов и туннелей запрещено строить здания высотой более 15 метров. Эфирная интерференция

В идеале при создании ветряной турбины должна быть предусмотрена защита от создания телеинтерференций, когда устройство может создавать такие проблемы.

При создании и установке устройства самостоятельно изучите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые есть в его паспорте. Лучше защитить себя заранее, чем потом злиться

• Постоянно растущая стоимость электроэнергии убедительно свидетельствует в пользу устройства ветрогенератора;
• В случае частых перебоев в строительстве мини-электростанции, перерабатывающей энергию ветра, установка минимизирует неудобства;
• необходимо иметь достаточно большую площадь, полезная площадь которой не будет существенно уменьшена из-за установки системы;
• Владелец системы должен быть готов к тому, что вложенные в готовый продукт средства окупятся не сразу. Экономический эффект может стать ощутимым через 10-15 лет;
• Если окупаемость системы не последний момент, стоит задуматься о строительстве мини-электростанции своими руками.
• Из-за шума, который сопровождает работу ветряной мельницы, желательно, чтобы расстояние между жилыми помещениями соседей и установкой составляло не менее 200 м;
• Установка ветрогенератора возможна только в тех районах, где власти не вмешиваются, а, скорее, поощряют использование зеленой энергии;
• Пригодность ветрового устройства подтверждается, в первую очередь, достаточно высоким и стабильным ветровым давлением на местности;

Разновидности генераторов

Монтаж ветрогенератора

Данную работу также нужно делать пошагово.

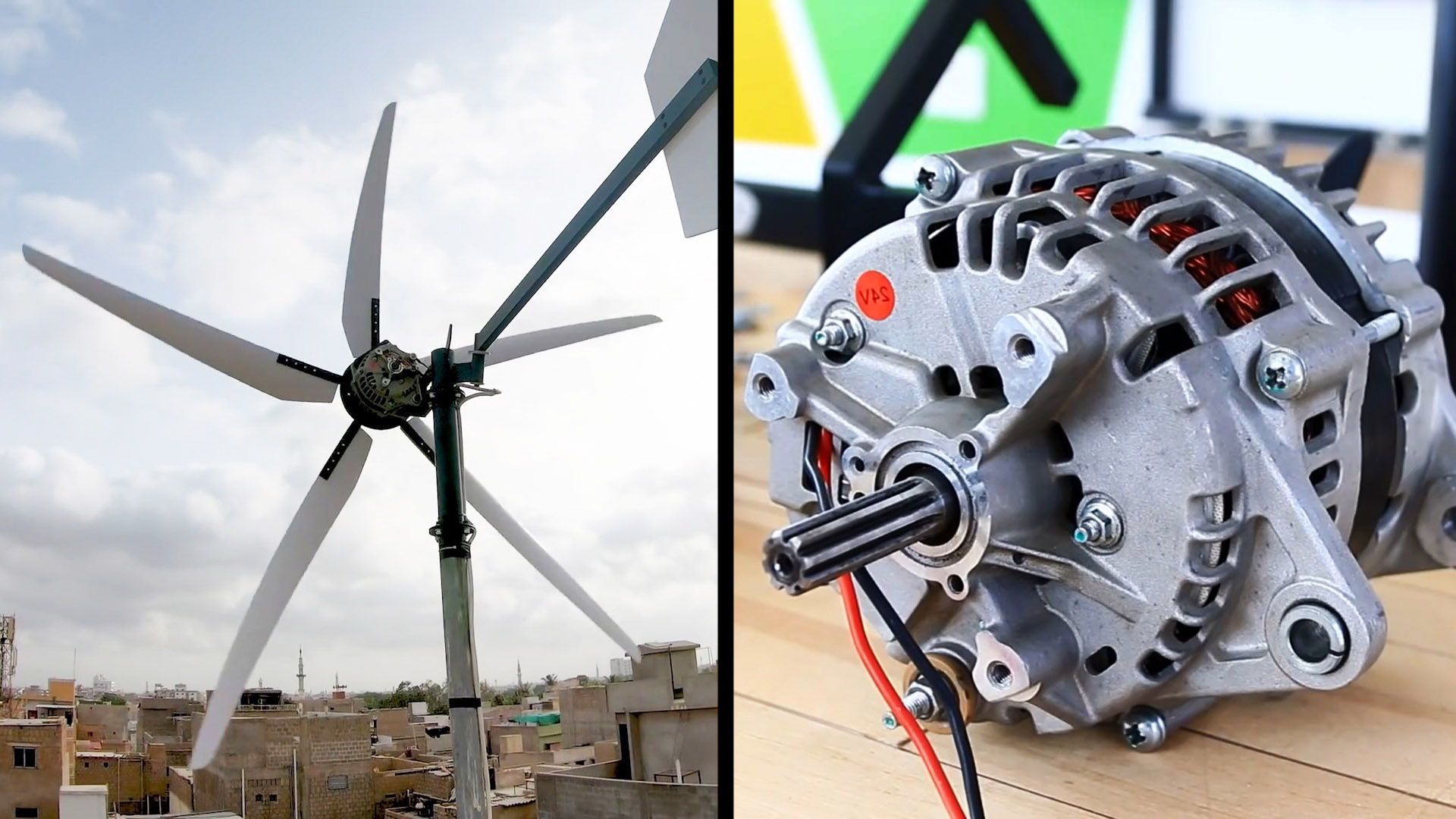

1. Для сборки собственной электростанции зачастую не приходится искать дополнительные материалы и инструменты. Можно использовать обычный шкив крепления вала двигателя и простой алюминиевый диск, которые, скорее всего, есть у вас в гараже. Размер диска должен быть 13-15 см. Но самостоятельно прикрепить его к валу двигателя невозможно. Поэтому имеющиеся запчасти вам необходимо соединить вместе. Для этого достаточно просверлить в диске отверстия нужного диаметра и прикрутить его вместе с готовыми лопастями болтами к шкиву.

При желании можно купить в магазине крышку для винта, чтобы ваш ветряк был более эстетично привлекательным, но это необязательный шаг.

Кто-то может вам посоветовать установить дополнительно счетчик, но мы бы не рекомендовали этого делать. Большинство счетчиков частично нарушают циркуляцию воздуха, из-за чего скорость движения лопастей может снизиться. Хоть и незначительно, но с поправкой на длительную эксплуатацию разница может быть очень ощутимой.

2. Далее вам необходимо установить турбину. Ее можно смонтировать на деревянную подставку длиной до метра.
3. Чтобы защитить двигатель от дождя, можно вырезать кусок той же пластиковой трубы. Главное, чтобы диаметр был не менее 10 сантиметров.
4. На данном этапе вам также необходимо сделать хвостовую часть. Для этого на вашу деревянную планку перпендикулярно установите алюминиевый лист, размерами приблизительно 25х35 см. Это вполне достаточно, чтобы ветряк без проблем поворачивался за ветром.

Хотим подчеркнуть, что когда вы делаете самодельный ветрогенератор, предельно точные расчеты вам не понадобятся.

Мощные модели

Самостоятельное изготовление мощных моделей ветрогенераторов требует больших усилий и теоретической подготовки. Прежде всего, требуется создание мощного генератора, требующего расчетов, правильной сборки, использования качественных материалов. Кроме того, надо сделать ротор, действующий при слабых ветрах, но способный создавать достаточное усилие для генератора. Также потребуются соответствующие устройства обработки электротока, каркас, мачта и прочие элементы конструкции и электроники.

Ветрогенератор мощностью более 1 киловатта

Ветряки подобной мощности имеются в продаже. Покупка установки позволяет получить готовое устройство с заранее известными параметрами, изготовленное из соответствующих материалов. Цены на такое оборудование начинаются от 30000 руб, что доступно не каждому пользователю.

Кроме того, потребуется сопутствующая электроника, аккумуляторы и прочая аппаратура, что увеличит расходы примерно вдвое. Дороговизна установок является основной причиной распространения моделей ветряков, сделанных своими руками.

Вертикальный ветряк своими руками (5 квт)

Существует несколько вариантов изготовления устройство такой мощности:

• роторная конструкция
• цепочка парусных крыльчаток, установленных последовательно
• использование аксиального генератора на неодимовых магнитах

Выбор наиболее удобного варианта зависит от степени подготовки и технической базы пользователя.  Рекомендуются вертикальные конструкции, независимые от направления ветра и не нуждающиеся в установке на высокие мачты.

Наиболее удачно отвечают требованиям карусельные многолопастные конструкции на основе ротора Савониуса. Существуют и промышленные установки такого класса, приобретение которых ускорит решение вопроса и позволит получить профессионально изготовленный комплекс с гарантированными параметрами.

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

• Доскональные знания электрика;
• Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
• Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
• Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

• Провода подходящего сечения;
• Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

• Автомобильный генератор;
• Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

• Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
• В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

• Оба варианта недолговечны, требуют ежегодного ремонта или замены;
• Вырабатываемой мощности не хватит на полноценное энергоснабжение;
• Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

• Участились контрольные обходы – по домам ходят представители контролирующих органов;
• На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
• Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

• Люстры и светильники;
• Крупную бытовую технику;
• Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.
