Выбор и установка вертикальных радиаторов отопления для квартиры

Обзор популярных моделей

В России высокие радиаторы только набирают популярность. Налаживается постепенно их производство. Но потребители предпочитают продукцию зарубежных производителей, которые по технологиям и дизайну далеко ушли вперед. Импортные агрегаты отличаются современным стилем, высокой эффективностью, надежностью и долговечностью.

Kermi

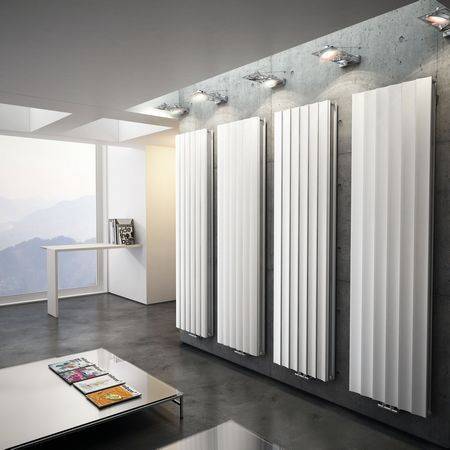

Изящные плоские панельные агрегаты Kermi Verteo, выпущенные в Германии, экономят не только энергию, но и пространство, поэтому становятся все более востребованными. Новая технология с инновационным уклоном Therm X2 — это прогрессивный подход к созданию микроклимата в современных условиях.

Продукция данного бренда имеет целый ряд преимуществ:

• нагревается быстрее аналогичных моделей на 25 %;
• экономит энергию до 11 %;
• интенсивность теплового излучения достигает 100 %;
• высота до 3-х метров;
• гарантия 5 лет.

Стоимость панелей Kermi варьируется от 260 до 920 евро, в зависимости от габаритов и рядности конструкции.

Guardo

Итальянские отопительные приборы имеют высоту 1 метр. Разрабатывались они с учетом климатических условий России. Минимальное количество секций — 4, максимальное — 40. Допускается установка в многоэтажных домах. Вид крепления: напольное или настенное. Глубина конструкции от 65 мм (двухтрубные) до 215 мм (6-трубные).

Устройства могут работать как на воде, так и на антифризе, что очень удобно. Если владельцы частного дома в зимний период надолго уезжают, то могут не беспокоиться, что система разморозится. Антифриз не замерзает даже при -40 °С. Тип подключения: боковое или нижнее. Цена — от 6 до 65 тысяч рублей, в зависимости от количества секций. Гарантия 10 лет.

Purmo

Финский производитель предлагает электрические вертикальные радиаторы Delta Electric высотой 1500 и 1800 мм, но на заказ сделают любой размер до 3 метров. Окрасить изделие можно будет в желаемый цвет. Нагревательный элемент оснащен терморегулятором и таймером автоотключения.

Радиатор Delta Electric крепится на стену, имеет следующие технические параметры:

• ширина — 300 или 600 мм (6 или 12 секций);
• глубина — 63 мм (2-трубные) и 101 мм (3-трубные);
• регулировка температуры от 30 до 70 °С;
• мощность — от 0,3 до 2 кВт;
• источник питания — бытовая розетка напряжением 220 В;
• гарантия 10 лет.

Агрегат снабжен цифровым дисплеем, коробкой для подключения от скрытой проводки, вешалкой для полотенца и крючками. Цена — от 38 до 68 тысяч рублей.

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах мы рекомендуем использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки, полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно мы рекомендуем прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора. Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать установку радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Сразу отрезаем полоски ленты необходимой длинны и креплю их под низ труб.

Далее берем трубы и ведем к первому радиатору. После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. После вывода всех стояков отопления подключаем к ним радиаторы. После подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Вариации и исполнения

Модельный ряд батарей для отопления обширен. Найдутся и в квартиру с централизованной системой и частный дом с автономкой. Правильней всего вертикальные радиаторы называть высокими разновидностями отопительных приборов. Главная их особенность в габаритах – высота намного превосходит ширину.

Конструктивно в магазинах можно встретить как секционные, так и неразборные моноблочные вертикальные батареи. А по материалу они могут быть:

• чугунными;
• алюминиевыми;
• стальными;
• биметаллическими.

Ведь при таких габаритах прибор из тяжелого чугуна весит немало. А вот все остальные материалы применяются широко. Под любую отопительную систему и особенности выбранного стиля найдется своё устройство в вертикальном исполнении.

Помимо подключения снизу высокие батареи подсоединяются, как и все остальные аналоги по боковой и диагональной схеме. Но именно нижняя подводка позволяет скрыть трубы отопления, чтобы они своей неприглядностью не портили интерьер.

Особенности отдельных типов подключения

Все радиаторы отопления, включая вертикальное исполнение, допускается подключать двумя способами: сбоку либо с нижней части корпуса. С вариантом нижнего подсоединения входного и выходного патрубков никаких вопросов, как правило, не возникает. При его организации с одной из сторон снизу к радиатору подается теплоноситель, с другой – он отводится

При нижнем подключении неважно, какая схема разводки используется – однотрубная или двухтрубная

При боковой подводке число способов подсоединения, особенно в случае двухтрубной разводки, увеличивается. Появляются следующие варианты:

• диагональное подключение,
• одностороннее соединение,
• седельное включение.

Первый из этих способов считается самым подходящим с точки зрения эффективности работы отопительной системы. Все остальные варианты подключения не гарантируют получения нужного уровня теплоотдачи.

Как выбрать?

Решающим критерием при выборе радиатора отопления является его теплоотдача. Мощность системы подбирается с учетом площади помещения, наличия и количества в нем стен, контактирующих с улицей. Учитывать следует и то, выходят ли стены на южную или северную сторону.

Для квартиры, где вероятность возникновения гидравлических ударов выше, чем в частном доме, лучше выбирать чугунные или биметаллические изделия. Для необычных интерьеров можно подобрать дизайнерские радиаторы, в то время как лаконичные батареи, имеющие хромированный цвет, впишутся практически в любой интерьер.

Если речь идет о стальных трубчатых изделиях, то предпочтение следует отдавать отечественным вариантам. Они имеют толщину стенок в 2 мм и выдерживают давление в 20 атмосфер. Зарубежные аналоги выдерживают давление лишь в 15 атмосфер при толщине стенок 1,5 мм.

Среди стальных элементов наиболее безопасными считаются трубчатые системы. Однако и они имеют уязвимые места – сварные швы. В целом, при эксплуатации радиаторов из стали рекомендуется оснащать их редукторами, позволяющими контролировать температурные показатели и постоянство давления теплоносителя.

Особенности установки. Полезные советы

Установить радиаторы самостоятельно не так уж сложно. Необходимо учитывать, что вертикальные конструкции более громоздки и на их установку под потолком понадобится больше времени. Все настенные отопительные приборы вне зависимости от модели и особенностей дизайна крепятся к стене при помощи кронштейнов и подключаются либо к трубопроводу горячей воды, либо к сети электропитания.

На что нужно обращать внимание при монтаже вертикальных отопительных приборов:

• вертикальные модели тяжелее горизонтальных, поэтому располагать их нужно только на несущей стене;
• хорошо, если можно спрятать трубы в гипсокартонных конструкциях или утопить в штробах. Если же нет — подводите трубы к низу радиатора. Так конструкция будет смотреться эстетичнее;
• установите перемычку, регулирующую интенсивность тепла;
• обязательно устанавливайте дроссели и вентили, чтобы при надобности можно было полностью отключить радиатор;
• не стоит сочетать медные трубы с алюминием. Эти металлы образуют гальваническую пару в условиях солёной воды. Подводите алюминиевые радиаторы к горячему водоснабжению с помощью стальных или пропиленовых труб;
• модели из алюминия не подходят для электрических систем. Ток разрушает металл намного быстрее;
• воздушник устанавливается в верхней трубке в том случае, если подвеска находится в нижней части батареи;
• пропиленовые трубы, установленные внизу, могут не выдержать давления из-за того, что оно сосредоточено в нижней части радиатора. В этом случае необходима установка компенсатора для сглаживания расширения. Таким образом, трубы не деформируются под воздействием высоких температур;
• при необходимости покраски батарей выбирайте только термостойкие материалы. Это касается как красок, так и лаков.

Как выбирать вертикальный радиатор по его тепловой мощности

У отопительных приборов, изготовленных из разного металла, отличаются показатели теплоемкости, от их формы зависит КПД

Поэтому не только внешние параметры, но и все эти соотношения важно учитывать при выборе той или иной вертикальной модели

Обратите внимание! В техническом описании к каждому изделию указывается тепловая отдача. Соотношение отдаваемых калорий должно совпадать с метражом или объемом прогреваемого воздуха в комнате

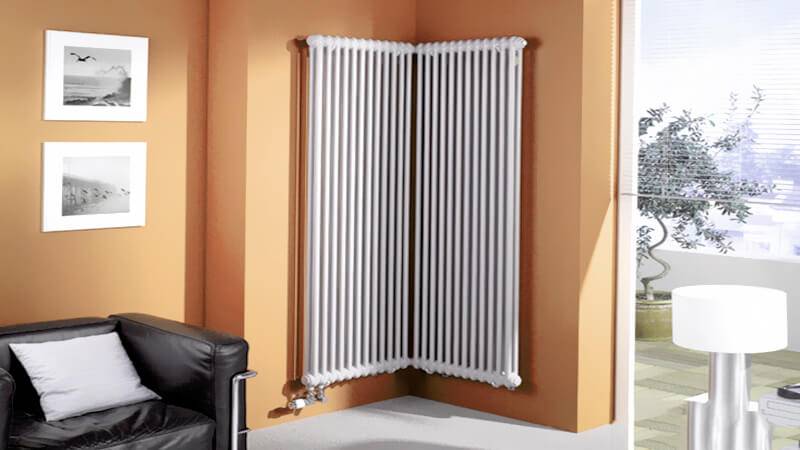

В некоторых случаях приходится комбинировать горизонтальные и вертикальные батареи, чтобы обеспечить теплом в полной мере.

Это угловые комнаты в домах без внешнего утепления с открытой лоджией. Дополнительный вертикальный блок за балконной дверью, как на фото, добавит тепла в холодные зимние вечера.

Важно! Для проведения наиболее точных расчетов соотношения отопительных приборов и формата батарей существуют специальные формулы и компьютерные программы. В них вносятся все коэффициенты и поправки относительно метража, климатических условий региона и других параметров жилья

Чем хороши и плохи вертикальные батареи?

Вертикальные батареи – практически такие же, как и стандартные. Различие – это только форма. Среди достоинств вертикальных радиаторов стоит отметить следующие:

Наличие большого выбора. На рынке отопительных приборов можно встретить разные цветовые решения, различные формы и конфигурации батарей. Фото разных вариантов можно посмотреть ниже.

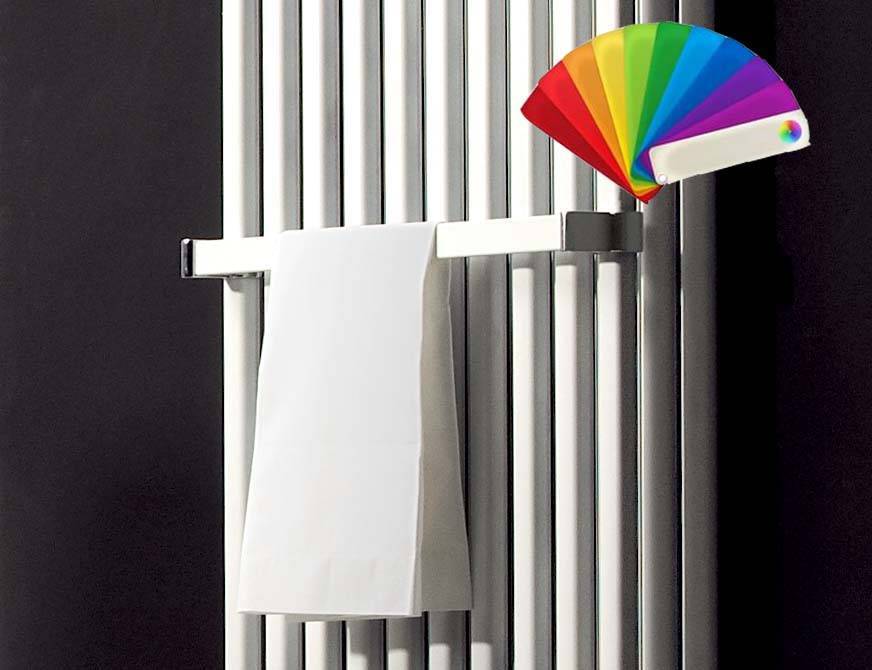

Современные радиаторы отопления могут иметь абсолютно любой цвет

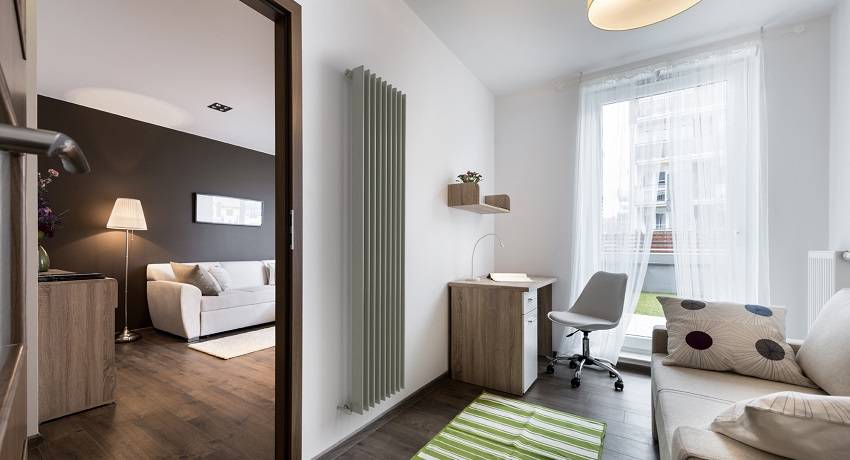

• Компактность. Очевидно – вертикальные батареи способны подарить вам больше места внизу комнаты.
• Ассортимент креплений продуман. Это обусловлено тем, что такие приборы играют немаловажную декоративную роль. Крепление радиаторов отопления к стене можно подобрать самое разное – об этом производители позаботились.
• Простота установки. Поставить вертикальные радиаторы сможет пользователь без специальных навыков и знаний. Нужно только соблюдать нормы и схему подсоединения.

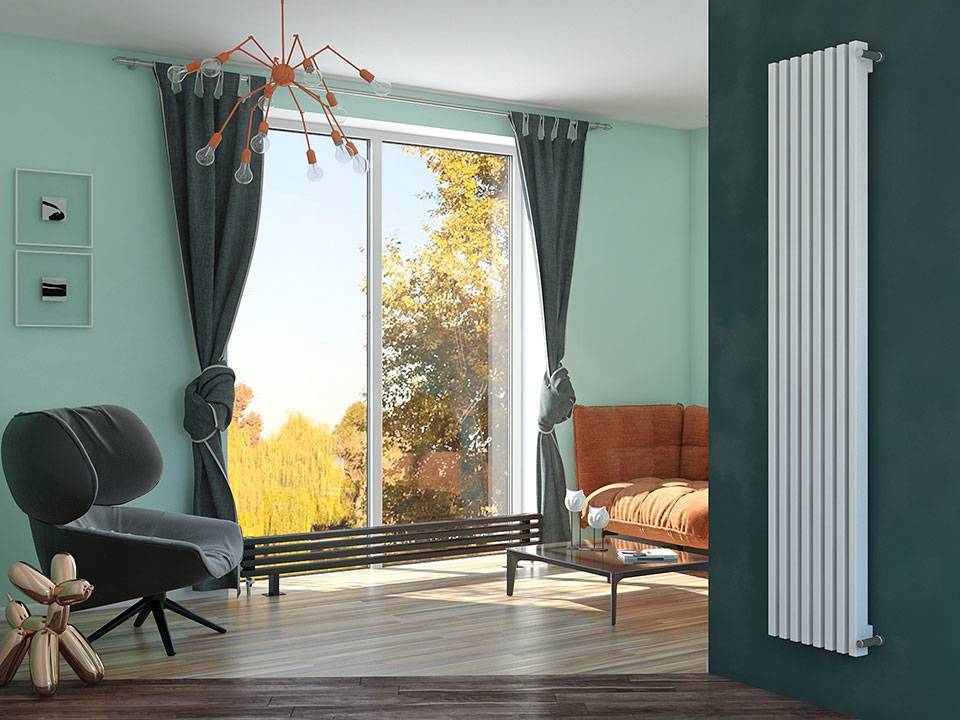

• Монтаж на стене. Очень часто батареи под окнами нужно устранить, и вертикальные радиаторы – это хороший вариант их замены.
• Большая площадь теплообмена. Конечно, на стене очень просто найти пространство для установки больших батарей. Помимо этого, в настоящее время стали распространенными такие варианты, как батареи отопления в стенах.

Вертикальные радиаторы имею большую площадь конвекции

Существует и несколько недостатков батарей отопления вертикального типа:

• Стоимость. Самый первый недостаток, который волнует многих. Ведь такие батареи оригинальные, поэтому они дороже обычных.
• Эффективность работы. Много тепла при работе батареи будет оставаться под потолком, и не будет участвовать в конвекционных процессах. Именно поэтому специалисты советуют размещать вертикальные батареи ближе к полу.

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла (в данном случае речь не идет о его тепловой мощности, а об эффективности его работы), размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого радиатора будет сопровождаться потерями тепла. Поэтому, даже если он сможет выдать необходимые для комнаты с площадью 20 кв. м 200 ватт тепла, то из-за неправильных размеров в помещении будет недостаточное количество тепла. Ведь часть его может потеряться под подоконником или пойти на нагрев пола.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. Следствием такой ситуации станет появление в помещении холодных и теплых зон. Также окна будут постоянно покрываться паром. И даже большая от потребности мощность радиатора отопления стать «палочкой-выручалочкой» не сможет.

Поэтому, если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м

Конечно, чтобы подобрать устройство с такой длиной, нужно будет взять во внимание различные по высоте секции и их теплоотдачу. Расчет может занять много времени, однако он стоит того

Особенности установки

Сам по себе процесс установки батарей в квартире довольно несложный, но поскольку вертикальные радиаторы отопления высокие и могут устанавливаться под потолком, монтаж их на стену может занять больше времени, чем вы ожидаете. Все батареи вешаются на кронштейн и подключаются к трубопроводу или источнику электроэнергии. Пожалуй, в этом и заключаются все процедуры по их установке.

Помните! После снятия старой батареи в случае необходимости следует произвести отделку или выравнивание стены.

Несмотря на простоту этого процесса, при установке вертикальных радиаторов необходимо обращать внимание на несколько особенностей:

• поскольку вертикальные конструкции имеют больший вес, желательно размещать их на капитальной стене;
• если у вас нет возможности спрятать трубы, лучше подводить их к нижней части батареи, иначе такая конструкция будет выглядеть не эстетично;
• не забывайте устанавливать перемычку, позволяющую регулировать тепло и в случае необходимости направлять весь теплоноситель через радиатор;
• обеспечьте возможность полного выключения радиатора с помощью специальных вентилей;
• если подвеска к батарее расположена в нижней части, установите воздушник в верхней радиаторной трубке;
• в том случае если в нижней части батареи установлена полипропиленовая трубка, обеспечьте наличие компенсатора, создайте виток или П-образный изгиб, обеспечив сглаживание теплового расширения. Так труба не будет выгибаться в процессе нагревания.

Соблюдая наши правила и рекомендации, вы сможете выбрать батарею, которая не только прослужит вам долгое время, но и обеспечит комфортную обстановку и тепло, не причиняя ущерб здоровью всей семьи. А правильно подобранный стиль радиаторов отопления гарантирует создание модного и современного интерьера.

Надеемся, что холода не будут влиять на ваше здоровье и настроение, и вертикальные радиаторы помогут вам решить все проблемы, связанные с низкими температурами.

Опрессовочное и рабочее давление

Выбирая алюминиевые радиаторы отопления, стоит обратить внимание на то, какие лучше фирмы ценятся потребителями, и какое опрессовочное и рабочее давление имеет прибор. Как узнать эти значения? Они прописываются в паспорте к модели

Рабочее давление – это давление, которое способна выдерживать батарея ежедневно. Для алюминия оно равно значению – от 10 до 15 атмосфер.

Алюминиевые батареи активно применяются в частных домах и коттеджах. Это целесообразно, так как рабочее давление котлы в таких строениях создают около 2 атмосфер. В квартире лучше применять приборы, выполненные из другого материала, так как рабочее давление в ней может доходить до 30 атмосфер.

Опрессовочное давление – показатель, характеризующий то, какое максимальное давление способен выдержать прибор в течение небольшого времени. Осенью планово в квартирах осуществляют опрессовку, в это время рабочее давление повышается в 2 раза. Именно поэтому рекомендуется остановить свой выбор на моделях, у которых есть запас опрессовочного давления.

Конструкция трубчатых радиаторов отопления

Внешний вид трубчатых радиаторов в целом мало отличается от традиционных батарей систем отопления, но при этом они изящнее и тоньше.

Одно из главных отличий в том, что трубчатые батареи не монолитны, они состоят из отдельных элементов, предварительно сваренных в единый узел.

Конструкция трубчатого радиатора включает в себя следующие элементы:

• Верхний коллектор.
• Нижний коллектор.
• Стальные трубки, соединяющие коллекторы между собой.
• Штуцеры для подключения к системе отопления.

В зависимости от конкретной модели, в одной секции бывает от 2 до 6 трубок. В свою очередь, число секций колеблется в пределе от 2 до 60. По мере увеличения числа трубок увеличивается глубина самой батареи, что позволяет уменьшить её ширину при сохранении оптимальных показателей теплоотдачи. Этот фактор немаловажен для небольших помещений либо помещений, не позволяющих использовать батарею необходимой ширины.

Справка. Широкий спектр имеющихся в продаже моделей позволяет сделать оптимальный выбор с учётом характеристик и особенностей помещений, которые требуется обогреть.

Элементы трубчатых батарей изготавливаются из стали, прежде всего благодаря высоким показателям прочности, пластичности, свариваемости, а также устойчивости данного сплава к коррозийным процессам. Соединяют отдельные элементы лазерной сваркой, что обеспечивает минимальную толщину сварных швов при высокой прочности и надёжности готовой конструкции.

Фото 1. Трубчатый радиатор вертикального типа. Изготовлен из стали, имеет большое количество трубок.

Основные особенности

Кроме конструкционных особенностей, для такого отопительного оборудования также характерны:

• Вариативность подключения. Благодаря наличию пары боковых и пары нижних штуцеров, подключают устройства к системе теплоснабжения боковым либо нижним способом.
• Вариативность монтажа. Ряд моделей комплектуется ножками, что позволяет размещать батареи на полу без крепления к стене.
• Пониженное гидравлическое сопротивление обеспечивает хорошую пропускную способность во время работы.

Технические характеристики

В зависимости от конкретной модели, основные технические характеристики описываемых агрегатов варьируются в следующих пределах:

• Высота — от 150 до 3 тыс. мм.
• Ширина — от 200 до 2 тыс. мм.
• Глубина — от 50 до 300 мм.
• Толщина стенок — от 1,2 до 2 мм.
• Рабочее давление — до 10 атм.

А также от модели к модели разнятся:

• Количество секций. От данного параметра напрямую зависит ширина радиатора.
• Количество трубок в секции. Влияет на глубину батареи.
• Сечение трубок. Среди имеющихся в продаже моделей наиболее распространены батареи с круглым, прямоугольным и овальным сечением основных элементов конструкции.

Важно! Сечение трубок батареи практически не влияет на её показатели теплоотдачи и имеет скорее декоративную, нежели практическую функцию. Эффективность работы прежде всего зависит от диаметра трубок и их количества в секции

Преимущества и недостатки

Среди неоспоримых преимуществ стальных трубчатых батарей выделяются:

• Лёгкость монтажа, возможность самостоятельной установки.
• Равномерность нагрева.
• Безопасность использования и долгий срок эффективной эксплуатации.
• В большинстве моделей отсутствуют острые углы, что в значительной степени минимизирует вероятность получения травм (прежде всего маленькими детьми).
• Лёгкость в обслуживании и уходе.
• Многообразие модельного ряда позволяет выбрать радиатор, соответствующий интерьеру отапливаемого помещения.

Основные недостатки:

• Невысокие показатели теплоотдачи. При этом данный недостаток прежде всего присущ самым дешёвым моделям с минимальным количеством трубок в секции.
• Высокая стоимость по сравнению с традиционными радиаторами.
• Риск прорыва в местах сварки при сильном перепаде давления.

Вышеозначенный фактор в значительной степени ограничивает круг эффективного и безопасного применения подобных устройств.

Резкие перепады давления преимущественно характерны для систем централизованного отопления многоквартирных домов, ввиду чего специалисты рекомендуют устанавливать трубчатые радиаторы только в частных жилищах, оборудованных автономными отопительными системами.

Внимание! Срок эффективного и безопасного использования трубчатых радиаторов зависит от качества устанавливаемого оборудования, а также соблюдения рекомендаций, приведённых в инструкции по эксплуатации

Достоинства

Кроме разнообразных дизайнерских решений, высокие радиаторы имеют еще несколько достоинств:

• при небольшой температуре носителя, они обеспечивают максимально высокую теплоотдачу;
• благодаря небольшому весу и использованию малого объема воды, приборы снижают энергозатраты;
• радиаторы оснащены регуляторами, которые позволяют самостоятельно устанавливать температурный режим;
• при установке приборов с нижней подводкой коммуникаций, сохраняется эстетичный вид помещения.

К достоинствам данных моделей можно отнести и то, что при экономии места можно устанавливать в одном помещении сразу несколько приборов отопления.

Блиц-советы

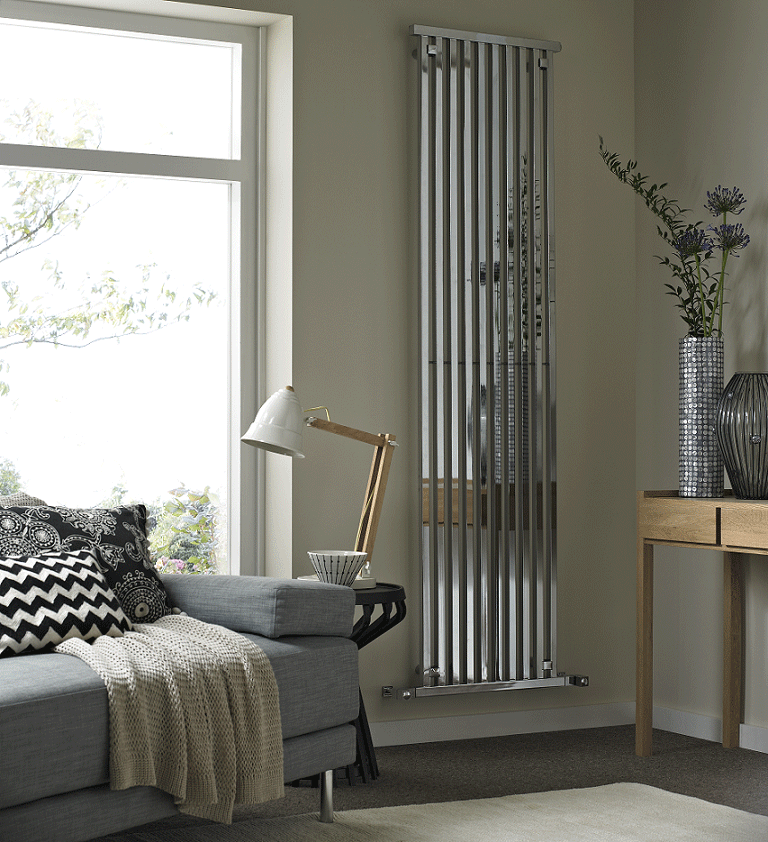

Вертикальные батареи из полированной нержавеющей стали требуют постоянного ухода за поверхностью. Даже самая маленькая отметина или следы потека воды на поверхности создают негативное впечатление.

Для ухода достаточно использовать нейтральное моющее средство для блестящих поверхностей и мягкую тряпку.

Разница в температуре такого радиатора вверху прибора и внизу его иногда доходит до 5-7 градусов Цельсия. Такой перепад температуры говорит о хорошей теплоотдаче и отличной работе батареи.

Улучшить работу такого прибора и существенно сэкономить на оплате за потребляемые ресурсы, может установка терморегулятора, позволяющего регулировать температуру теплоносителя.

Полезно знать, что в отличие от стандартных батарей отопления из алюминиевого литья, имеющего толщину стенок всего 1, вертикальные регистры имеют увеличенную до 2 мм толщину стенок, что существенно увеличивает срок их эксплуатации.

Для придания интерьеру большего динамизма, плоскую вертикальную батарею можно декорировать не только интерьерной наклейкой, но и заказав специальную металлическую накладку-решетку с перфорированным рисунком.

Такая накладка не изменит теплоотдачи радиатора, но придаст помещению новый вид.

Батареи вертикальные из алюминия

Основное требование для алюминиевых радиаторов – высокое качество теплоносителя внутри. Только тогда можно гарантировать длительный эксплуатационный срок. А так как централизованная система отопления не особо отличается качественным теплоносителем, то использовать алюминиевые изделия рекомендуется для автономной отопительной системы.

Смотрятся изделия аккуратно, имеют доступную цену. Если соблюдать правила эксплуатации, которые установлены производителем, то эксплуатационный срок батарей из алюминия до 25 лет. Обычно добросовестные производители указывают минимальные сроки, поэтому на практике они служат намного дольше.

Существует две разновидности алюминиевых радиаторов: разборные и цельные. Различия между ними заключаются в конструкции. Понятно, что разборные изделия лучше, так как при потребности их можно расширить или убрать лишнее. Если говорить о высоте, то максимальные показатели достигают 2 м.

Обратите внимание! Теплоотдача у алюминиевых вертикальных радиаторов довольно неплохая, однако, они не терпят плохого теплоносителя внутри. Это значительно укорачивает эксплуатационный срок

Плюсы изделий в том, что их просто монтировать, они имеют небольшой вес, отличное качество теплоотдачи, экономность и разнообразие размеров. К тому же вертикальные батареи можно устанавливать для разных интерьеров. Что касается недостатков, то можно отметить их неравномерный нагрев и капризность.

Арматура для обвязки вертикальных радиаторов

Все вертикальные радиаторы отопления для квартиры выпускаются с нижней подводкой. Врезаться в контур нужно так, чтобы теплообменник можно было снять в случае необходимости. Для этого нужны американки, которые будут накручиваться на арматуру для обвязки.

Термоголовка в цвет с радиатором.

Для подключения батареи к системе отопления может использоваться следующая радиаторная арматура:

• шаровые краны;
• термостатические вентили;
• балансировочные вентили.

Обвязка шаровыми кранами – это самый простой метод, при котором температуру батареи регулировать нельзя. Запорная арматура работает в двух режимах: открывает или закрывает условный проход. Частично уменьшить поток теплоносителя можно, провернув запорный шар наполовину, но нет гарантии, что после этого кран будет работать. На шаре откладывается грязь из теплоносителя и он просто прикипает к корпусу. При попытке его провернуть шток просто ломается.

Вентили бывают ручные и полуавтоматические. На последние можно установить термоголовку или сервопривод. В таком случае появляется возможность поддерживать одинаковую температуру в помещении, независимо от погоды или изменения температуры теплоносителя. Вентили устанавливаются на подаче. На обратке можно поставить обычный шаровой кран или же балансировочный вентиль.

Если на обратке вертикальных радиаторов отопления с нижней подводкой установить балансировочный клапан, то можно регулировать гидравлическое сопротивления теплообменника. Это нужно чтобы сбалансировать систему отопления. В маленьких контурах этот элемент необязателен.

Балансировочные клапана устанавливаются на батареях в больших, разветвленных контурах, где длина веток отличается. Расчет гидравлического сопротивления достаточно сложный, а делать все на глаз долго, да и не каждый справится. Альтернатива – коллекторная система с установленными расходомерами.

Лучшие алюминиевые радиаторы отопления

Конструкции, выполненные из алюминия, отличаются лёгким весом, высокой прочностью и надёжностью, стильным внешним видом. Благодаря отличной теплопроводности и большой площади проходного сечения трубок между коллекторами, алюминиевые радиаторы имеют высокую степень эффективности. Примерно 50% тепловой энергии отдаётся за счёт излучения, а оставшаяся теплопроводность обусловлена конвекцией.

Royal Thermo Revolution 500

9.8

Рейтинг На основе отзывов покупателей

Дизайн
9.5

Качество
10

Цена
10

Надежность
9.5

Отзывы
10

Модель имеет волнообразную форму оребрения, что повышает тепловую отдачу на 3% и обеспечивает беспрепятственное прохождение прогретого воздуха. Благодаря специальной запатентованной заглушке и вертикальным коллекторам круглого сечения отмечается надёжная работа алюминиевого радиатора в отопительных системах с частыми гидравлическими ударами. В производстве используется поэтапное окрашивание самыми современными и экологически чистыми нано-составами.

Количество секций – от 1 до 12. Габариты модели, в зависимости от количества секций, составляют (В×Ш×Г) 570×80-96×80 мм. Стандартные показатели рабочего давления в моделях серии Royal Thermo Revolution 500 – 20 бар.

ПЛЮСЫ:

• фирменная десятилетняя гарантия;
• наличие защиты от подделок;
• простота монтажа.

МИНУСЫ:

относительно высокая цена.

Rifar Alum 500

9.3

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
10

Цена
9

Надежность
9.5

Отзывы
9

Серия отопительных радиаторов с боковым подключением и конструкцией секционного типа отличается наличием своеобразного вертикального канала. Продукция производится в строгом соответствии с европейскими требованиями и нормами, а также обладает максимально высокими показателями качества и прочности. Легкие, компактных размеров алюминиевые секции очень быстро прогреваются, имеют высокую тепловую эффективность, что позволяет существенно экономить ресурсы.

Количество секции в батареях модельного ряда Rifar Alum 500 – 4 до 12. Цвет радиаторов выбирается в соответствии с действующим каталогом RAL 9016. Максимальное рабочего давление составляет 20 атмосфер.

ПЛЮСЫ:

• высокая теплоотдача;
• элегантный дизайн;
• небольшой вес.

МИНУСЫ:

риск появления коррозии при использовании теплоносителя на основе этиленгликоля.

ROMMER Al Optima 500

9.1

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9.5

Цена
9

Надежность
9

Отзывы
9

Радиаторы данной серии изготавливаются методом литья под определённым давлением. Для защиты от коррозии применяется многоступенчатое фтор-циркониевого слоя. Устойчивость внешних и внутренних поверхностей также обеспечивается наличием особой оксидной плёнки и трёхступенчатого шлифования. Модели ROMMER Al Optima 500 отличаются адаптацией для эксплуатации в условиях российских систем отопления. Для удаления воздуха из верхнего коллектора применяется воздухоотводный клапан.

Размеры одной секции (В×Ш×Г) составляют 565×77×78 мм, при объёме теплового носителя 0,28 л и весе 0,8 кг. Максимальная температура теплоносителя – 110°С. Область применения: частные домовладения, офисы и многоквартирные дома разной этажности.

ПЛЮСЫ:

• достойные эксплуатационные характеристики;
• современный дизайн;
• высокая теплоотдача.

МИНУСЫ:

необходимость грамотного монтажа.

Global ISEO 500

9.0

Рейтинг На основе отзывов покупателей

Дизайн
9

Качество
9.5

Цена
8.5

Надежность
9

Отзывы
9

Настоящее воплощение современных технологий, обладает улучшенными аэродинамическими характеристиками, обеспечивающими очень высокие показатели комфорта в помещениях разного назначения. Серия радиаторов Global ISEO 500 используется в независимой схеме подключения, а также в автономных отопительных системах. В производстве применяется двухступенчатая технология покраски способом анафореза и напылением эпоксидных красящих составов на основе полиэстера.

Все секции радиатора отопления оснащены верхним и нижним коллекторами, соединёнными посредством вертикального канала, а также специальными элементами (рёбрами), заметно увеличивающими рабочую поверхность. Модели с межосевым расстоянием 500 мм имеют размеры 582×80×80 мм и теплоотдачу 181 Вт.

ПЛЮСЫ:

• защита от протечек;
• высокое качество металла;
• устойчивость к низкокачественным теплоносителям.

МИНУСЫ:

не самое лучшее сочетание цены и качества.

Тонкости монтажа

Вертикальные радиаторы отопления и их монтаж не должен вызывать никакого опасения, поскольку единственное, что их отличает от стандартной батареи – увеличенные размеры длины. Поэтому установить их без помощи квалифицированных специалистов под силу каждому.

Совет специалиста!  Нестандартные длинные вертикальные радиаторы отопления рекомендуется размещать по принципу: чем ниже, тем лучше.

Выбирая место для монтажа теплового вертикального оборудования, не упустите факт, что при установке под потолком, тепло будет скапливаться в верхней части комнаты.

Масса радиатора значительно тяжелее стандартной батареи, что влияет на выбор места крепления. Крепление осуществлять желательнее на капитальную стену в комнате. Поэтому, специалисты рекомендуют выбирать вертикальные радиаторы отопления с нижней подводкой. Так будет надежнее и эстетичнее, ведь длина трубы во всю высоту не придаст стене привлекательности. Но, если подводка имеет другой способ крепления, единственной альтернативой может стать  – использование штукатурки.

Несколько полезных советов по монтажу:

• Трубы можно использовать стальные, армированные полипропиленовые, полиэтиленовые (сшитый полиэтилен);
• не рекомендуется использовать для установки вертикальных радиаторов из алюминия медные трубы. Их  контакт не совместим. Вода содержит огромное количество солей, что позволяет образовывать между ними гальваническую пару. Как известно, слабый ток стимулирует процесс разрушения металла;
• чтобы, при необходимости, можно было направлять всю мощь теплоносителя через батарею, рекомендуется перед каждым устанавливаемым изделием монтировать перемычку;
• уменьшать проходимость помогут дроссель и вентиль, установленные на второй нитке подводки. Такой механизм позволяет  отключать работу оборудования полностью. Главное – перемычка все время должна быть в открытом положении. Иначе, будет происходить регулировка проходимости во всем стояке или контуре отопления во всем доме;
• когда подводка размещена ниже, чем сама батарея, то в верхней радиаторной пробке необходимо устанавливать воздушник. Но следует учесть, что он будет на виду. При таких обстоятельствах на помощь придет кран Маевского;
• если полипропиленовая труба направлена к верхней радиаторной пробке, необходимо уменьшить действие эффекта теплового расширения, сделав виток П-образного вида. Если упустить этот момент, труба по истечении времени будет выгибаться, нарушая целостность эстетической привлекательности.

https://youtube.com/watch?v=PKS_4FPQJx0

Об авторе: vremont

Итог

Вертикальные радиаторы отопления — отличный выбор для обогрева жилого или коммерческого помещения. Широкий ассортимент размеров и форм конструкций и разнообразие материалов позволят монтировать отопительный прибор в любую систему отопления, как автономную, так и централизованную. Выбирайте вертикальные батареи с учётом функциональных особенностей помещения и климатических условий региона, в котором вы проживаете.

Выбрав и установив батарею по всем правилам, соблюдая рекомендации, вы можете быть уверены в том, что она не только будет служить вам много лет, но и обеспечит тёплую обстановку в квартире в зимний период времени.
