Вентилируемый фасад из керамогранита узлы dwg. Содержание:
Конструктивные решения примыкания НВФ к оконному проему
Конструктивные решения примыкания НВФ к оконному проему (окно “на выносе”)
Конструктивные решения примыкания НВФ к стоечно-ригельному витражу
Конструктивные решения примыкания НВФ к стоечно-ригельному витражу со структурным остеклением
Перечень узлов:
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (верхний откос)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (отлив)
Горизонтальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием керамогранита к оконному проему (боковой откос)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (верхний откос)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (отлив)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием кассет из композитной панели к оконному проему (боковой откос)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием фасадной панели “Минерит” к оконному проему (верхний откос)
Вертикальный разрез примыкания навесной вентилируемой системы “Краспан” с использованием фасадной панели “Минерит” к оконному проему (отлив)и т.д.
Какой керамогранит подходит для вентфасада
Не всякий керамогранит можно применять для вентилируемого фасада. Ограничением служит его толщина.
Стандартная толщина керамогранита для вентфасада – 10-12мм. Восьми миллиметровую плитку применять не рекомендуется.
На высоте, в т.ч. из-за ветровых нагрузок, возникает высокое давление на керамогранит. Кроме этого, кляммера – это элемент конструкции вентфасада- изготавливают по типовым штампам. И лапка кляммера рассчитана на стандартную толщину фасадного керамогранита.
Иногда керамогранит садят на раствор, таким образом можно облицевать цоколь, входную группу, край, первый этаж. В этом случае, чем легче плитка, тем дольше она продержится при прочих равных. Но для устройства вентфасада керамогранит должен быть не менее чем 10мм.
В этом случае тонкий керамогранит садится на клей и горизонталдьную планку. По сути, это совсем иной вид облицовки, хотя и называется он “тонкий керамогранит”. Чуть ниже рассмотрим его подробнее.
Эксплуатационные качества керамогранита
Керамогранит – искусственный материал, который производят из смеси измельченных природных минералов методом прессования при высокой температуре. Отделочная плитка, полученная таким способом, отличается однородной структурой и имеет набор замечательных свойств:
- Высокая ударная прочность, износоустойчивость, долговечность.
- Простота ухода. Плитку можно мыть и чистить с применением любых средств бытовой химии. При необходимости она легко заменяется на новую.
- Облицовка керамогранитом имитирует различные породы природного строительного камня, придавая зданию основательный и эстетичный внешний вид. На рынке существует большой выбор фасадной плитки из этого материала всех цветов и разнообразной фактуры.
- Невосприимчивость к ультрафиолетовому излучению, и резким перепадам температур, морозоустойчивость.
- Пожарная безопасность и экологическая чистота.
- Низкая стоимость.
Общие понятия
Что такое навесные вентилируемые фасадные системы из керамогранита мы уже писали на страницах нашего портала. Мы рассмотрели их технические характеристики, конструкцию, преимущества и недостатки.
Нам остается лишь напомнить, что навесной вентилируемый фасад состоит фактически из трех элементов: внешний защитный (он же декоративный слой), утеплитель и крепежные элементы. Благодаря такой конструкции он и получил название – вентилируемый, то есть пространство между облицовкой и стеной здания прекрасно продувается естественными потоками воздуха, что позволяет влаге испаряться и не причинять разрушительного воздействия на основные элементы строения.
Далее отметим, что все функции, которые мы возлагаем на данную конструкцию, могут быть перечеркнуты и сведены к нулю, если монтаж вентилируемого фасада из керамогранита будет произведен с нарушением технологии. Так давайте рассмотрим ее со всеми нюансами и тонкостями, а для удобства разделим на четыре этапа.
Подготовительные работы и условия их проведения
Данный этап для строительных компаний и организаций является обязательным, а все его мероприятия даже закреплены на законодательном уровне.
Он касается обеспечения безопасности проведения работ и создания необходимых условий. Может показаться, что для самостоятельного монтажа вентилируемого фасада нам это не интересно. Но разве нам самим наплевать на свою безопасность?
Если высота вашего дома более 2-х метров, то потрудитесь сделать надежные строительные леса – не нужно устраивать «скачки» с лестницей или стремянкой. Тем более, что после монтажа кронштейнов вам будет сложно найти место, куда ее прислонить.
Если у вас нет соответствующего, закрытого от дождя места, то оборудуйте его – здесь вы будете собирать сами фасадный конструкции.
Важно: не стоит заниматься монтажом при сильном ветре и температуре ниже 10 градусов Цельсия
Монтаж крепежных элементов
Для начала нам необходимо сделать полную разметку. Все параметры и месторасположение точек крепления кронштейнов будут зависеть от размеров профиля и конструктивных особенностей приобретенного вами навесного фасада.
С помощью лазерного уровня мы должны отметить крайние верхние точки крепления. Потом сразу же с помощью отвесов можно промерить нижние крайние точки.
Далее с помощью рулетки мы отмечаем промежуточные расстояния и краской помечаем уже непосредственно точки крепления кронштейнов по вертикали и по горизонтали.
Делайте все крайне тщательно, ибо неправильно закрепленный кронштейн не позволит прочно смонтировать профиль.
В намеченных точках крепления кронштейнов с помощью перфоратора делаем отверствия диаметром 10 мм. В них забиваем паронитовые прокладки, приставляем кронштейн и шуруповертом крепим анкерные дюбеля. Так обрабатываем весь периметр фасада здания.
Монтаж промежуточного слоя (утепление)
Следующий этап монтажа вентилируемого фасада из керамогранита – это крепление плит утеплителя и гидроизоляционной пленки. Плиты утеплителя начинаем выкладывать с нижнего ряда, опирая его на цоколь здания. Толщина плит зависит от вашего проекта. В них должны быть готовы отверстия, в которые продеваются закрепленные на стене кронштейны. Специалисты рекомендуют укладывать плиты в шахматном порядке, но на мой взгляд это не так уж и принципиально. К стене они крепятся дюбелями – четыре штуки на плиту достаточно. Старайтесь, чтобы между отдельными плитами не оставалось зазора.
Сверху утеплителя сразу крепим гидроизоляционную пленку – делайте хороший нахлест между отдельными полосами (не меньше 10 см).
Если вы делаете утепление в два слоя, то технология крепежа та же, только смещайте плиты второго слоя так, чтобы они перекрывали стыки первого.
Монтаж направляющего профиля и облицовки
Вставляем направляющие в кронштейны на стене и фиксируем заклепками. Тут все просто.
Далее, согласно проектной документации сверлим отверстия для кляммеров, после чего вставляем их в эти отверстия и крепим с помощью заклепок (все эти элементы и их крепежи предусмотрены в самой конструкции навесного вентилируемого фасада из керамогранита).
Теперь рассмотрим один нюанс: поскольку крепление керамогранитных облицовочных плит с оставлением зазора – гораздо проще, чем крепление вплотную, то для самостоятельного монтажа мы рекомендуем использовать именно этот метод. Тогда вам заранее стоит позаботиться о красоте готового фасада, а именно — перед креплением керамогранита окрасить направляющие в подходящий цвет. Тут уже на ваш вкус: можно сделать их в тон с облицовкой, можно наоборот в контраст.
Сами керамогранитные плиты крепим с помощью кляммеров и саморезов прямо к профилю.
На что обращать внимание выбирая панели
Чтобы ответить на этот вопрос нужно начинать с самой элементарной характеристики – размера плитки. Он должен быть кратным площади фасада здания, причем должны учитываться и швы между отдельными элементами с учетом температурных колебаний. Выбор вспомогательных деталей также осуществляют, помня об этом параметре.
При этом стоит помнить, что есть различия и по калибрам. Так керамогранит 600×600 мм может иметь реальные размеры от 592 до 605 мм. Но если все же при монтаже возникают какие-либо отклонения, то нужно иметь определенный запас, чтобы их компенсировать.
Нельзя забывать и о деталях для крепления плитки. Выбрав правильный способ ее монтажа можно сэкономить средства, например, установив фасад из керамогранита только выше цоколя.
Виды креплений
Существует два вида крепления таких конструкций:
- Скрытый;
- Открытый.
Первый будет стоить дороже, поэтому его выполняют на более низком уровне, а на всей остальной площади – открытый. Это позволяет уменьшить общую стоимость монтажа.
Материал крепежных деталей выбирают с учетом устойчивости к агрессивному воздействию окружающей среды. Обычно используют нержавейку или алюминий, как менее подверженные коррозии. Неотъемлемой частью вентилируемого фасада служит изоляция. В ее качестве должны использоваться материалы, рассчитанные на применение в уличных условиях.
Фиксация крепежей и прокладка теплоизоляции
Фиксацию кронштейнов осуществляют, придерживаясь инструкции по установке вентилируемых фасадов. В стене дома перфоратором сверлят отверстия. В них устанавливают прокладки из паронита. Установку кронштейнов несущего типа осуществляют, используя шуруповёрт и дюбели-анкеры.
Следующий этап — прокладка теплоизолирующего материала. Для этого необходимо выполнить следующие манипуляции:
- прямо на стену здания повесить утеплитель сквозь прорези для несущих кронштейнов;
- на слой утеплителя укрепить мембранную влагозащитную пленку и временно ее зафиксировать. Соседние полосы пленки накладывают и внахлест закрепляют;
- сквозь утеплитель и пленку в стене здания сверлят отверстия для дюбелей-тарелок;
- монтируют теплоизолирующий материал начиная с нижнего ряда (цоколь здания или стартовый профиль);
- теплоизолирующие плиты прокладывают встык, не оставляя щелей и зазоров;
- при необходимости можно подрезать плиты, используя ручную ножовку с мелкими зубчиками.
Если требуется теплоизоляционный материал смонтировать в два слоя, делать это надо следующим образом:
- при помощи дюбелей-тарелок к стене крепится нижний слой утеплителя. Каждый пласт утеплителя крепят двумя дюбелями;
- верхний слой монтируют в шахматном порядке.
Керамогранит для фасада
Облицовочный фасадный керамогранит относится к группе искусственных отделочных материалов. В качестве сырья для производства плитки керамогранита используются: глина, песок (кварцевый), полевой шпат. Использование натуральных красителей позволяет получить плиты разного цвета или стилизованные «под гранит».
Технология изготовления керамогранита аналогична кафелю, только обжиг плитки выполняется при температуре 1200 °С, что придаёт ей высокие прочностные характеристики. По показателю прочности керамогранит превосходит натуральный камень.
Керамогранит для фасада – технические характеристики
Анализ параметров фасадного керамогранита
| Характеристики | Значение (параметры) | Примечание |
|---|---|---|
| Размеры (длина х ширина) | 300х300, 600х300, 600х600, 1200х295 и 1200х600 | Самый оптимальный (популярный) размер плитки из керамогранита для фасада 600х600 мм. |
| Калибр | Фактический размер плитки из керамогранита. Допустимое отклонение 0,5 мм. | Есть понятие «монокалибр». В этом случае плитка проходит дополнительную калибровку для придания ей одинакового размера. |
| Толщина | Минимальная – 5 мм Максимальная – 12 мм | |
| Поглощение влаги | не > 3,5% | |
| Предел прочности на изгиб | > 28 МПа | |
| Морозостойкость | > 25 циклов | |
| Износостойкость покрытия | классы: PEI I, ІІ, ІІІ, IV, V | Класс PEI минимальная износостойкость. Классы IV, V предназначены для отделки фасадов на оживленной улице |
| Удельный вес | 2400 кг/м.куб. | Дает возможность рассчитать вес одной плитки |
| Текстура | – неполированная | Результат естественного обжига глины. Отличительная характеристика: дешевизна |
| – полированная | Обработка на алмазном круге. Определяющее свойство: гладка сверкающая поверхность. | |
| – лощенная (матовая) | Дополнительная обработка. Главное качество: простота в уходе | |
| – рельефная | Передача текстуры материала (камня, дерева) Параметр: противоскользящие свойства. | |
| Производители | Италия, Россия, Китай | |
| Цена | 4000-1500 руб. за м2 |
Размеры плитки фасадного керамогранита
Какой фасадный керамогранита лучше использовать
Чтобы вентфасад из керамогранита эффективно выполнял свои функции нужно грамотно подойти к выбору материала, а именно обратить внимание на:
кратность плитки. Чтобы избежать лишних швов, нужно проектировать облицовку фасада таким образом, чтобы использовались только целые плитки. Расчет производится с учетом толщины шва;
размер плитки. Чем мельче плитка, тем больше будет швов, тем сильнее будет «рябить» в глазах (субъективное мнение);
калибр. Чем больше разбежность в размерах плитки, тем сложнее будет ее монтаж и ниже эстетика облицовки;
цвет, фактура, текстура
Важно, как с позиции идентичности плиток между собой, так и с точки зрения сочетаемости с остальными элементами фасада;
- эксплуатационные параметры (износоустойчивость, морозостойкость);
- стоимость.
Важно. Приобретается керамогранитная плитка с учетом на подрезку, бой и т.п
При проектировании запас должен составлять 7-10%
При проектировании запас должен составлять 7-10%.
Палитра цветов плитки фасадного керамогранита
Как правильно выбрать керамогранит
Имеют значение такие параметры:
- длина;
- ширина;
- толщина;
- структура поверхности;
- цвет.
Также есть понятие калибра, которое обозначает, насколько конкретная плита из керамогранита может отличаться от заданных размеров. Показатель достигает 0,5 мм. Его обязательно нужно учитывать при расчёте материала.
Подбирая высоту и ширину фасадной плитки, учитывают такие особенности:
- чем больше габариты, тем сложнее монтаж;
- при слишком маленьких размерах от фасада возникает впечатление «листа в клеточку»;
- желательно подбирать так, чтобы не приходилось подрезать;
- если облицовывать здание керамогранитом разного формата, сложно рассчитать и смонтировать направляющие.
Самым удобным и распространённым вариантом получается 60х60 см. Облицовочную плитку выбирают с минимальной толщиной, чтобы нагрузка на несущие конструкции была ниже.
По типу поверхности керамогранит делится на:
- матовую (необработанную) — это самый дешёвый вариант;
- полированную (глянцевую) — не собирает пыль, используется на зданиях класса люкс;
- полуполированную (обрабатывается более крупной фракцией и не так долго) — дешевле предыдущего варианта, не так сильно выражен блеск;
- сатинированную (перед обжигом обрабатывается минеральной солью, получается необычная текстура, возможны узоры разных цветов);
- структурированную — имитирует натуральный камень или даже дерево.
Оттенков керамогранита выпускается множество — от белого до чёрного. Более яркие цвета (такие, как синий или красный) дороже. Тон и текстура выбираются в зависимости от стиля, бюджета и личных предпочтений. Интересно смотрится сочетание двух контрастных или дополняющих цветов.
голоса
Рейтинг статьи
Монтаж каркаса вентилируемого фасада под керамогранит
Подготовка стены
Выравнивать поверхность стену при монтаже вент фасада не нужно – достаточно очистить поверхность от загрязнений и оштукатурить заново. При этом после отделки она не будет видна, поэтому особой аккуратности при оштукатуривании не требуется.
Подсистема для вентфасада из керамогранита
Размечаем площадь стены для крепления каркаса – на этом этапе необходимо учитывать размеры плиточек, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. От размеров пластин напрямую зависит шаг крепления кронштейна.
Установка кронштейнов
Для выставления кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепление профилей. Сам крепеж осуществляется с помощью саморезов по металлу со специальной пресс-шайбой.
Утеплитель и гидроизоляция
Система вентилируемого фасада из керамогранита
Расстояние между слоями тепло- и гидроизоляции и покрытием из керамогранита составляет 50 мм.
Дополнительные узлы и элементы
Завершающий этап отделки – это выполнение выходов труб или электрокабелей в керамогранитных плитках. Для этого достаточно сделать технологические отверстия.
Как он устроен
Устройство вентилируемых фасадов из керамогранита можно понять из рисунка ниже.
Основные элементы вентилируемого фасада
Как видно из приведённого рисунка, наружная обшивка располагается на некотором расстоянии от стены. Она служит в качестве защитного и декоративного покрытия. Подобный навесной фасад из керамогранита дополнительно можно использовать для отделки наружной поверхности здания, что является лишним аргументом в пользу применения такой защиты.
Крепление внешнего покрытия осуществляется с использованием подсистемы под керамогранит. Она скрыта обшивкой, и кроме крепления керамогранита служит для обеспечения зазора между покрытием и стеной. Это ответственный элемент конструкции, его изготавливают из оцинкованной стали, в том числе с полимерным покрытием, алюминиевого профиля и нержавеющей стали.
Крепление керамогранита может осуществляться двумя способами – видимым и невидимым. В первом случае используются специальные кляммеры, один из возможных вариантов реализации которого показан на фотографии.

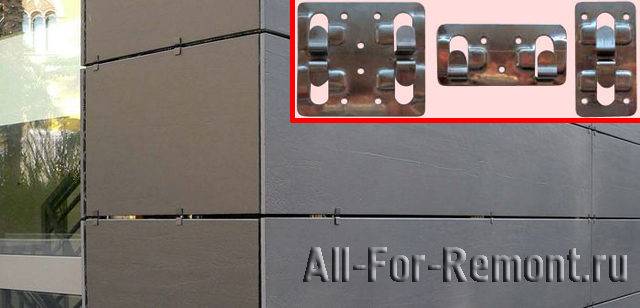

Кляммер — крепление для вентилируемых фасадов
При скрытом креплении применяется приклеивание обшивки на профиль для керамогранита, крепление с удержанием за прорези в торцах и скрытое крепление штифтами.
Утеплителем обычно служит минеральная вата. Она, как правило, заполняет треть объёма вентилируемого фасада из керамогранита и крепится непосредственно к стене.
Конкретное количество утеплителя, необходимое для использования, зависит от конкретных климатических условий и определяется согласно требованиям действующих нормативов.
В результате получаемый вентилируемый фасад из керамогранита, узлы и конструкция которого рассмотрены выше, создаёт воздушный канал вдоль стены здания, который работает как вытяжка, удаляя из-под обшивки лишнюю влагу и предохраняя стену от её пагубного воздействия.
Вентилируемый фасад технология монтажа
Строительство вентилируемых фасадов – задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок. Особенно установка каркаса.
Монтаж НВФ выполняется в несколько этапов:
- На наружной стене здания устанавливается каркас из профиля.
- Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
- В вертикальном положении закрепляется обрешетка
- Затем наносится декоративная облицовка
Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри
Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы)
Лучше всего для работы по установке и монтажу крепления каркаса вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов.
Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.
Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Работы по монтажу навесных фасадов должен осуществляться строго по нормативам СНиП.
Преимущества вентилируемого фасада
В качестве материалов для системы вентилируемых фасадов применяются: натуральный камень, композитные материалы, а также современный материал керамогранит, отличающийся от прочих фасадных материалов повышенной прочностью и высокими теплоизоляционными свойствами.
Можно назвать следующие преимущества данных фасадов:
- такая система создает надежную защиту стен от погодных воздействий;
- облицовка из керамогранита эстетично выглядит и придает зданию солидности и респектабельности, позволяет выровнять впадины и выпуклости стен без выполнения штукатурных работ;
- использование теплоизоляционных материалов в конструкции вентилируемого фасада позволяет эффективно утеплить здание, что сэкономит средства на обогрев помещений зимой, а летом там будет прохладнее;
- удобство монтажа – технология монтажа вентилируемого фасада из керамогранита позволяет осуществлять работы в любом сезоне, так как не потребуется применение специальных строительных смесей и растворов, монтаж полностью осуществляется с помощью механических креплений, благодаря чему его скорость значительно возрастает;
- благодаря воздушной прослойке между основными и вспомогательными стенами удается избежать накопления сырости и появления конденсата;
- облицовка фасада (керамогранит и воздушная прослойка между стенами) создает эффективную звукоизоляцию здания;
- пожаробезопасность – применяемые материалы не горючи;
- высокие эксплуатационные качества – данный фасад отличается прочностью и долговечностью, не выгорает, не требует косметических ремонтов.
Техники монтажа
Существует две технологии монтажа вентилируемых фасадов из керамогранита:
- Скрытый метод крепления;
- Монтаж с применением клямеров.
Скрытое крепление керамогранита
Скрытое крепление фасада на каркасную подсистему производится при помощи анкерных элементов. Вариант скрытого крепления позволяет получить визуальный эффект сплошной стены, без видимых стыков и швов.
Может быть использовано несколько технология монтажа в зависимости от используемой подсистемы каркаса. Один из вариантов – применение аграф:
Еще один вариант – прорезание на торцевой части плитки прорезей (либо точечно, либо по всей торцевой поверхности), и дальнейшим креплением с их помощью керамогранита к профилю (см. фото ниже):
Крепление с применением клямеров
Клямеры представляют собой пластины из нержавеющей стали или дюралюминия, снабжённые загнутыми «лапками», в которые вставляются облицовочные плитки. Клямеры закрепляются на каркас при помощи саморезов или болтов.
Т.к. эта технология является наиболее распространённой (благодаря своей относительной простоте по сравнению со «скрытым» методом) рассмотрим именно этот способ отделки зданий керамогранитной плиткой.
Разновидности керамогранита
При производстве материала используются различные технологии. В зависимости от этого различают несколько видов керамогранита:
- Матовый;
- Необработанный;
- Сатинированный;
- Глазурованный;
- Частично полированный.
Самым дешевым считается материал, который не проходил специальной обработки. Он не имеет открытых пор, что позволяет изделию долго сохранять свой первоначальный вид при практически полном отсутствии износа. Наружная поверхность такой плитки шероховатая, однако, это не мешает использовать для отделки любых поверхностей.
Смотрим видео, виды и типы керамогранита:
Матовый или полированный керамогранит в процессе производства подвергается шлифовке. В результате этого внешняя поверхность плитки получается матовой и имеет однородную фактуру. Используют такой керамогранит в интерьере, где требуется имитация натурального камня. Но так как поверхность плитки гладкая, то ее не рекомендую применять для облицовки ванной комнаты, бассейна и других объектов, где возможно попадание влаги.
Глазурованная плитка считается одним из самых красивых видов и отличается широким ассортиментом цветов и орнаментов. Но она обладает одним существенным недостатком – быстро изнашивается. Отсюда сфера применения, ограниченная жилыми помещениями с минимальной проходимостью.
Полуполированный керамогранит имеет грубую матовою поверхность. Причем в одной плитке сочетаются как полированные зоны, так и с элементами фактуры. Поскольку этот вид изделия не скользкий, то имеет более широкую сферу применения.
Устройство вентилируемых фасадов с облицовкой плитами из керамогранита. Крепление на фасад
Отделка фасада керамогранитом по принципу создания вентилируемой системы предусматривает дополнительную установку тепло-, ветро- и парозащиты. В основе системы лежит металлический каркас, к которому с помощью кляммеров крепятся плиты облицовки.
Способ установки может быть скрытым или видимым. Инструкция по монтажу вентилируемого фасада из керамогранита может предполагать окрашивание монтажных элементов под оттенок отделки, чтобы скрыть видимые элементы.
Крепление с помощью кляммеров
Если инструкция по монтажу вентилируемого фасада предусматривает установку керамогранита на кляймеры, способ установки будет видимым. Если хотите обеспечить скрытый способ монтажа, придется осуществить введение лапок в боковой пропил декоративной облицовки. Работы будут выглядеть следующим образом: на первом этапе устанавливается каркас, далее укладывается гидро-, паро- и теплоизоляция, а на заключительном и главном этапе предстоит укрепить керамогранит к обрешетке.
Для отделки фасада керамогранитом к стене крепится каркас с помощью саморезов. Приступать к процессу необходимо снизу, проверяя ровность расположения элементов. Между материалами следует оставить расстояние в 3 мм, которое необходимо для проветривания и исключения возникновения плесени.
На следующем этапе облицовка предусматривает монтаж слоя гидроизоляции поверх каркаса. Материал при установке не должен оказаться поврежден механическим крепежом. Вентилируемый фасад может предусматривать еще и наличие утеплителя. Тогда керамогранит устанавливается поверх него.
Внимание! Инструкция по установке вентилируемого фасада может предполагать установку теплоизоляции под обрешетку. Повреждение этого слоя не снизит его эффективность, чего нельзя сказать о гидроизоляции
Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см.
Монтаж на клей
К стенам дома керамогранит может быть еще и приклеен. Основание должно быть идеально ровным, без от сливающихся и осыпающихся частиц. Стены перед такой отделкой оштукатуриваются и покрываются грунтовкой
При выборе клея нужно обратить внимание на его назначение. Состав должен быть морозостойким и хорошо переносить воздействие влаги
Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность. А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки.
Внимание! Если отделывать предстоит деревянный дом, следует выбрать клей на эпоксидной или полиуретановой основе. Сначала фасад нужно очистить от пыли и грязи
Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой
Сначала фасад нужно очистить от пыли и грязи. Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой.
