Что такое вентили для системы отопления и в чем их отличия: игольчатый, регулировочный, для радиатора

Область применения

Игольчатые краны не так популярны, как шаровые и балансировочные вентили, и путать их не следует.

Основные области применения:

• Размещение на вспомогательных трубопроводах с давлением до 10Мпа (исключение – краны высокого давления) для контроля расхода жидкости, пара, газов. Коническая головка плунжера более надежна, нежели прямые седла классических вентилей. Благодаря этому не происходит задиров уплотнительных колец.
• Трубопроводы с повышенным давлением среды. Игольчатые штоки позволяют регулировать поток без перебоев в работе системы.
• Для подсоединения манометров;
• В системах впрыска охлаждающей воды;
• В отоплении для выпуска воздуха;
• В карбюраторах автомобилей и мототехники (в виде игольчатого клапана);
• При самогоноварении. Здесь игольчатые краны используются для контроля скорости выхода продукта отбора мембранного (либо любого другого) дефлегматора из перегонного куба в систему охлаждения.

Правильный выбор регулировочных кранов

Регулировочные краны для радиаторов отопления выбираются в зависимости от типа отопительной системы и требований к ее функциональности. Радиаторный регулятор может работать в ручном или автоматическом режиме. Принцип изменения нагрева отопительных приборов зависит от конструкции устройства, которые подразделяются на конусные и клапанные.

Выбирая вентиль на батарею отопления, обратите внимание на материал корпуса (сталь, латунь, комбинация этих металлов), качество использованных уплотнителей – от этого зависит надежность и долговечность изделий

Типы и модели

Существуют следующие виды вентилей, позволяющие регулировать поток теплоносителя:

• Конусные механические. Самый простой и дешевый вариант, проходное сечение устройства изменяется при перемещении штока, для чего необходимо вручную регулировать его положение. Рекомендуется эксплуатировать совместно с термометром. Слабым местом является резиновая прокладка, склонная к износу.
• Полуавтоматические терморегуляторы прямого действия. Положение штока изменяется под воздействием термочувствительного элемента, когда температура теплоносителя достигает заданных параметров. Значение устанавливается вручную.
• Автоматические терморегуляторы. Шток перемещается сервоприводами, которые приводятся в действие контроллером, получившим сигнал от температурного датчика. В зависимости от выбора потребителя, устройство реагирует на температуру нагрева теплоносителя или воздуха в помещении.

При расчете системы отопления следует учитывать, что установка кранов на батареи отопления снижает пропускную способность системы. Следует подобрать подходящий диаметр труб либо найти краны с максимальной пропускной способностью.

автоматический терморегулятор

Популярные марки

Хороший регулировочный кран – залог долговечности и надежности отопительной системы. Предпочтительнее использовать изделия зарекомендовавших себя брендов, в число которых входит:

• Itap (Италия);
• Oventrop (Германия);
• Danfoss (Дания);
• Luxor ( Италия);
• Valtec (Италия и Россия, совместное производство).

Корпуса дешевой запорно-регулировочной арматуры изготавливаются из силумина – для этого сплава характерна повышенная хрупкость, такие изделия не рекомендуются к применению. Качественный корпус выполнен из стали или латуни, бронзы.

Ведущие производители вместо резиновых прокладок используют силиконовые уплотнители. В отличие от резины, которая теряет эластичность из-за высоких температур и рассыпается при механическом воздействии, силиконовые прокладки не теряют своих функциональных свойств на протяжении всего срока эксплуатации.

Запорные краны и отсекающая арматура

Запорная и отсекающая арматура выполняет несколько важных функций:

• помогает отсечь поврежденный или засоренный участок тепловой магистрали без ущерба для дальнейшей работы системы;
• краны запорной арматуры помогают регулировать проходимость воды в теплотрассе и сбрасывать воздушные пробки.

Задвижка

Задвижка — вид запорной арматуры, при помощи которого можно остановить движение теплоносителя в системе. В конструкции задвижки предусмотрен элемент, расположенный перпендикулярно направлению потока теплоносителя. С помощью регулирующего механизма можно увеличивать или уменьшать зазор в задвижке, тем самым влияя на скорость движения вод в системе.
Фланцевые и муфтовые шаровые краны

Свое название этот вид запорной арматуры получил из-за формы клапана. Чаще всего эта деталь имеет форму шара, в котором имеется сквозное отверстие. В качестве запорного механизма в систему отопления врезаются краны с прямым отверстием. Поворачивая рычаг, мы меняем расположение шара, тем самым открывая или закрывая путь потоку теплоносителя.

Шаровые краны делятся на полнопроходные и стандартные. Вентили стандартной комплектации пропускают, не задерживая, до 80% потока воды в системе. Полнопроходной шаровый кран имеет практически стопроцентную пропускную способность, поэтому для радиаторов следует выбрать именно этот вариант

Также следует обратить внимание на другую особенность конструкции шарового вентиля

Фланцевые

Фланцевые устройства могут работать только в двух положениях – открыто или закрыто. Такая конструкция не сможет обеспечить половинчатую проходимость потока воды в системе, поэтому для радиаторов шаровые краны не подходят. Зато они прекрасно справляются с напором воды внутри трубопровода.

Поэтому фланцевые шаровые краны устанавливают только на трубопроводах. Благодаря простой и эффективной конструкции такие краны просты в использовании и долговечны.

Муфтовые

Муфтовые шаровые краны имеют по краям резьбу, которая обеспечивает этому устройству надежную фиксацию. Такой кран способен пропускать через себя жидкость и регулировать ее поток. Таким образом, муфтовые краны оптимально подходят для установки на радиатор.

При покупке этого устройства следует внимательно ознакомиться с его техническими характеристиками. Как правило, эта информация содержится в документации завода-изготовителя.

Материал и тип соединения

Запорная арматура может изготавливаться из различных материалов. Корпуса современных кранов могут быть выполнены из стали, бронзы или латуни, встречаются также и полимерные вентили. В классической системе отопления трубы и батареи выполнены из металла, поэтому в такую теплотрассу ставят латунные или бронзовые вентили.

Следует обратить внимание и на вид труб в трубопроводе. В каждом отдельном случае определяют наиболее подходящий тип соединения – с накидными или обжимными гайками, с внутренней или наружной резьбой

Большое внимание уделяется герметичности перекрытия потока теплоносителя в системе. Для этого устанавливают специальные прокладки, а металлические шары в кране шлифуют, добиваясь абсолютной гладкости

Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки.

Преимущества и недостатки

Принимая решение об использовании того или иного элемента запорной арматуры, необходимо знать его основные плюсы и минусы.

Преимущества игольчатого крана:

• Плавный контроль потока жидкости или газа;
• Простота устройства;
• Ремонтопригодность;
• В случае полного перекрывания потока жидкости- полная герметичность;
• Удобство монтажа;
• Для вентиля, изготовленного из нержавейки — высокая коррозионная стойкость;
• Длительный срок службы.

Недостатки детали:

• Невозможность использования в загрязненных и вязких жидких средах;
• Большая строительная длина;
• Высокое гидравлическое сопротивление;
• Подача рабочей среды только в одном направлении.

Следует понимать, что игольчатый плунжер не устраняет возможность протечки, это элемент не запорной, а именно регулирующей арматуры.

Принцип работы балансира в отопительной системе

Принцип работы балансира

Принцип функционирования балансировочного устройства состоит в том, что седло клапана способно изменять внутренний проход. Вращением рукоятки приводится в движение соответствующая гайка и шпиндель. При откручивании клапан поднимается в верхнее рабочее положение , чем обеспечивается максимальный проток жидкости , при закручивании — шпиндель давит на седло клапана, опуская его в нижнее положение, тем самым надежно перекрывая проход жидкости по радиатору .

Радиаторная модификация, используемая для механической настройки теплового и гидравлического режимов контуров отопления, выполнена из последующих элементов:

1. Корпус из латуни с патрубками, имеющими резьбу для монтажа внутридомовых трубопроводов.
2. Литое круглое седло, расположенное внутри корпуса.
3. Устройство для регулировки сечения прохода теплоносителя — регулирующий шпиндель, упирающийся при завинчивании в седло.
4. Резиновое уплотняющее кольцо.
5. Защитно-предохранительный колпачок, изготовленный из металла/пластика.

Установка вентиля

Монтаж на отопительную систему

Установить вентиль с термоголовкой на систему отопления можно по следующей схеме:

1. в выбранном месте производится вырезка отрезка трубы, равная длине регулирующего вентиля;
2. на концах труб нарезается резьба для соединения устройства с системой;
3. резьба на трубах и вентиле герметизируется. Для уплотнения соединения можно использовать нить Тангит Унилок или обычную льняную нить. При использовании льна рекомендуется дополнительно обработать стык герметизирующим составом;
4. на трубе устанавливается терморегулирующий вентиль;

Для нормальной фиксации вентиля к трубе необходимо сделать 6 полных оборотов.

1. второй конец вентиля соединяется с радиатором при помощи обжимной гайки;
2. устанавливается термоголовка;

Порядок проведения работ по установке терморегулирующего вентиля

На однотрубной системе отопления дополнительно монтируется байпас.

Перемычка между трубами

1. производится регулировка вентиля. На первом этапе вентиль устанавливается в начальное положение. Далее необходимо придерживаться схемы, являющейся приложением к выбранному устройству.

Подбор температурного режима

Процесс самостоятельной установки вентиля представлен на видео.

Монтаж на систему кондиционирования

Вентиль на систему кондиционирования может устанавливаться:

• при помощи резьбового соединения;
• при помощи пайки.

Для замены вентиля в системе необходимо:

1. удалить испорченное устройство;
2. удалить с места установки грязь и иные отложения;
3. установить новый вентиль. Если монтаж производится методом пайки, то необходимо соблюдать правила безопасности;

Пайка вентиля в системе кондиционирования

1. настроить оборудование согласно прилагаемой схеме.

При приобретении нового устройства необходимо знать заводской номер установленного оборудования, так как в большинстве случаев вентили не являются взаимозаменяющимися.

Зная простые правила и разновидности, подобрать и установить терморегулирующие вентиля для систем отопления и кондиционирования можно самостоятельно, не прибегая к помощи специалистов.

Достоинства и недостатки

Несмотря на большое количество разновидностей, все игольчатые вентили имеют общие положительные и отрицательные характеристики.

К достоинствам игольчатых вентилей относятся:

способность выдерживать большие перепады температур;
возможность функционировать в условиях повышенного давления;
простота конструкции, возможность самостоятельной установки и технического обслуживания;
устойчивость к коррозии при соответствующем качестве металлических деталей;
долговечность — срок эксплуатации достигает 15 лет;
плавность перекрытия потока, что важно для систем с высоким давлением, где резкое перекрытие может спровоцировать прорыв;
герметичность устройства по отношению ко внешней и внутренней средам при полном опускании штока;
работа с вязкой внутренней средой в условиях безнапорного трубопровода.

К недостаткам игольчатых кранов относятся:

• высокое гидравлическое сопротивление, что приводит к гидравлическим потерям кинетической энергии, проще говоря, рабочей среде сложнее пройти через участок с игольчатым вентилем, чем через гладкую трубу;
• невозможность работать с вязкой внутренней средой в условиях высокого давления;
• относительно большой участок замещения трубы (большой показатель строительной длины), что влияет на физические свойства рабочей среды;
• необходимость периодической очистки некоторых видов изделий от попадающих внутрь жидкостей;
• работа только с односторонним потоком, невозможность перенаправить поток в другую сторону;
• сложность замены вентиля при выходе его из строя, поскольку эта деталь является несъемной.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

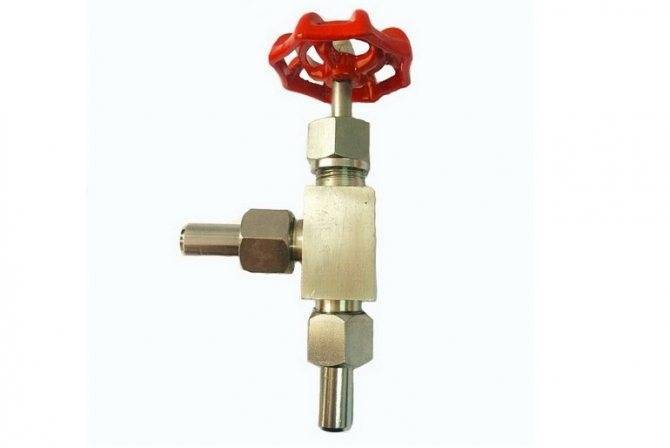

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Регулировочные вентили отопления

Однако помимо вышеописанных типов запорной арматуры устанавливаются вентили для регулировки отопления. В качестве основного механизма перекрытия воды применяется игольчатая запорная конструкция или с регулировочной пластиной. В зависимости от выполняемых функций они разделяются на два типа:

• Автоматическая регулировка объема воды – чаще всего для этого используют конструкцию игольчатого вентиля для отопления;
• Смешивание 2-х потоков (с горячей и холодной водой) для создания нужного температурного режима. В автономном отоплении такие клапана монтируются на коллектор водяного теплого пола.

Регулировка тепла

Важно знать не только как эксплуатировать радиаторы отопления, но и понимать, как они работают. Настройка осуществляется вентилями и терморегуляторами. Следует учесть, что регулятор не увеличивает отдачу тепла, только уменьшает

Его невыгодно ставить на батареи из чугуна.

Чугунные батареи массивные и вместительные, они инерционны и с запозданием реагируют на автоматическое регулирование. Алюминий же остывает и греется крайне быстро. Регулировка биметаллического радиатора возможна в каждой отдельно взятой батарее.

Как снизить/увеличить температуру радиаторов:

• В автоматических моделях обычно есть сифон, давящий на подпружиненные механизмы.
• Без автоматики — достаточно повернуть рукоятку.
• В электронных устройствах за работу отвечает процессор.

Классификация запорных устройств

Регулирующие проходные клапаны имеют несколько классификаций. По способу установки выделяют такие элементы:

1. Муфтовые — модели, использующиеся при изготовлении бытовых магистралей. Закрепляются между трубами с помощью резьбовых соединений. Могут закрепляться на изделия до 150 мм по диаметру. Чтобы установить муфтовую деталь, нужен гаечный ключ.
2. Клапан запорный проходной фланцевый. Деталь закрепляется на трубопроводе болтами, гайками. Для этого на концах конструкции наварены круглые или квадратные пластины, которые имеют крепёжные отверстия. Максимальный диаметр труб — до 1000 мм.

Если говорить о герметизации, то выделяют такие элементы:

1. Сильфоны — конструкции, которые имеют специальную гофрированную трубку.
2. Сальниковые модели. Имеют дополнительную камеру, которая изнутри имеет уплотняющую набивку.

Разновидности трубопроводной арматуры:

1. Задвижки — используются в системах с низким уровнем гидравлического давления.
2. Вентили — запорная арматура, которая используется для перекрытия или регулирования подачи жидкости по трубопроводу.

По строению выделяется два вида клапанов:

1. Угловые — конструкция позволяет скреплять трубы, идущие перпендикулярно относительно друг друга.
2. Проходные — устанавливаются на вертикальных или горизонтальных трубопроводах.

Большинство клапанов приводятся в действия вручную. Однако есть модели с электрическим приводом, который автоматически регулирует подачу рабочей смеси.

Особенности и параметры

Агрегат состоит из нескольких частей:

• основной остов;
• поворотная рукоятка;
• шток;
• уплотнитель;
• гайка;
• сальниковая крышечка;
• кожух;
• установочный винт.

Когда вращается рукоятка, шток опускается, закрывая напор жидкости. При обратном вращении трубопровод снова становится свободен.

Действие игольчатого вентиля зависит от плунжера, его форм и хода. Основной плюс изделия – простая конструкция, вследствие чего он не требует профессиональных навыков и умения для сборки и разборки. Разбирать его нужно при выходе из строя утеплительных элементов, которые легко заменяются. Сам вентиль изготовлен из нержавеющего материала, что значительно продлевает срок работы.

Без недостатков, тем не менее не обходится. В местах, где имеется повышенная вязкость (к примеру, площадь работы с нефтью), вентиль применять нельзя. Так же, как и при больших загрязнениях или в местах особенно высокого гидравлического давления.

Главными плюсами являются:

• если вентиль изготовлен из нержавеющего материала, то срок его службы будет крайне долгим;
• все потоки имеют плавную регулировку;
• рабочие температуры колеблются от 20 до 200 градусов по Цельсию;
• вентиль способен выдержать огромные нагрузки давление (около 220 бар).

Виды кранов на радиаторы отопления

Краны для отопительных радиаторов различаются по своему назначению.

Запорные шаровые

Отсечные устройства устанавливаются между трубами и радиатором для его технического обслуживания без отключения стояка.

Фото 1. Шаровой запорный вентиль для отопительных систем. Внутри прибора расположен металлический шар.

Запорный кран состоит из металлического корпуса, рукоятки и двух резьбовых патрубков.

Для удобства обслуживания радиатора применяют кран с американкой, съёмная часть которой подсоединяется к батарее или ручному вентилю.

Внутри корпуса располагается металлический шар со сквозным отверстием. Запирающий элемент связан с рукояткой через шток. Жёсткая посадка деталей обеспечивается тефлоновыми уплотнителями.

Принцип работы

В закрытом положении проход теплоносителя закрыт сплошной поверхностью шара. При открытии крана шар поворачивается, в результате чего теплоноситель беспрепятственно течёт через отверстие.

Особенности:

• Шаровой кран имеет только два рабочих положения рукоятки — «Открыто» и «Закрыто». Он не предназначен для регулирования температуры батареи.
• Патрубок подсоединяется к трубе только с помощью льна и уплотнительной пасты. Использование ФУМ-ленты может привести к разгерметизации соединения при откручивании гайки американки.

Конусные

Конусный прибор предназначен для ручного регулирования температуры батареи посредством изменения расхода теплоносителя.

Устройство состоит из металлического корпуса с рукояткой. Внутри крана расположен шток с конусным золотником для перекрытия проходного отверстия в седле.

Принцип работы

При повороте рукоятки усилие передаётся на механизм устройства, который преобразует вращательное движение ручки в перемещение золотника относительно седла. Соответственно изменяются размеры отверстия для течения теплоносителя и его расход.

При выборе конусных регуляторов нужно учитывать их технические характеристики:

• Пропускную способность (Kv). Для однотрубных систем выбирают устройства со значением Kv > 1,25 м³/ч.
• Зависимость теплоотдачи батареи от хода золотника. У качественных вентилей эта характеристика имеет линейный характер (для удобства регулирования).
• Скорость теплоносителя, при превышении которой устройство начинает шуметь. Она рассчитывается на этапе проектирования в зависимости от мощности радиатора, температуры подачи и обратки.

Особенности:

• Ручные конусные вентили уменьшают нагрев отопительного прибора. При температуре теплоносителя меньше 60 °С их устанавливать нецелесообразно.
• В многоквартирных домах ручные регуляторы нуждаются в периодической чистке (проходное отверстие устройства забивается отложениями).

Внимание! В однотрубной системе радиатор с ручным вентилем должен быть оборудован байпасом

Кран Маевского

Устройство предназначено для отвода скопившегося воздуха и газов из радиатора.

Кран Маевского — это металлическая резьбовая заглушка с отверстием для выпуска воздуха, которое закрыто конусным винтом.

Принцип работы

Головку винта медленно поворачивают отвёрткой до начала выхода воздушной пробки (при этом раздаётся шипение). После того как из отверстия появится устойчивая струя теплоносителя, кран возвращают в исходное положение.

Фото 2. Кран Маевского, установленный на батарее. Позволяет спустить лишний воздух из системы.

Особенности:

• На алюминиевых батареях нужно периодически (не реже раза в месяц) стравливать образующиеся газы.
• Чугунные батареи лучше оборудовать не воздухоотводчиком, а ручным вентилем с носиком.

Терморегулирующие устройства

Вентили с терморегуляторами используются для автоматического управления температурой батареи в зависимости от окружающего воздуха.

Вместо регулировочной рукоятки, устройство имеет цилиндрический термоэлемент, заполненный термочувствительным рабочим материалом — жидкостью или газом. На корпусе крана нанесена шкала с отметками уровня температуры для предварительной настройки прибора.

Принцип работы

В зависимости от температуры окружающего воздуха рабочий материал термоэлемента изменяет свой объем. Соответственно, изменяется давление на шток золотника, который перемещается относительно седла вентиля, открывая или закрывая проход для теплоносителя.

Фото 3. Терморегулирующий прибор для отопительных радиаторов. На устройство нанесена шкала с уровнем температуры.

Особенности:

• Термоголовка должна быть направлена горизонтально от радиатора в сторону помещения. При вертикальной установке на неё воздействуют потоки тёплого воздуха от радиатора.
• Батареи с терморегулятором должны быть оборудованы байпасом.

Советы по выбору

Перед приобретением, обратите внимание на следующие моменты:

Область применения элемента. Выбирайте изделие с соответствующими техническими характеристиками; Материал изготовления (чугун, сталь, бронза, нержавейка). Обычно оптимальный вариант по соотношению цена-качество – чугун или недорогая нержавеющая сталь

Если планируется эксплуатация в агрессивных средах — выбирайте бронзу и нержавейку с высоким содержанием никеля (марки AISI304 или 12×18н9); В случае выбора устройства для регулировки потоков высокого давления — подойдет углеродистая сталь (марки У8,У10 и тп.); Обратите внимание на качество выполнения детали – при закрытии игла не должна касаться опоры, а при открытии — доставаться из гнезда; Продуманно подходите к выбору типа подключения. Оно может быть муфтовым или фланцевым; Для централизованных систем отопления лучше использовать ручной кран Маевского, позволяющий в любое удобное время стравливать накопившийся в батареях воздух

Для частных домов подойдут автоматический вариант

Так же автоматический кран подойдет для устройства в местах с затрудненным доступом

Для частных домов подойдут автоматический вариант. Так же автоматический кран подойдет для устройства в местах с затрудненным доступом.

В интернете можно найти много обзоров игольчатых кранов, которые могут помочь вам с выбором. Но почти все они описана в нашей статье.

Краны, регулирующие температуру батарей

Регулировочные краны для радиаторов отопления бывают следующих видов:

• стандартными;
• с термической головкой.

Самый удачный способ решения проблемы с температурой теплоносителя – это монтаж термостатической головки. После того, как ее отрегулировать подстроечным дросселем, она прослужит на протяжении отопительного сезона.

Более дешевым вариантом считается дроссель, но его нужно подстраивать вручную в зависимости от необходимой степени обогрева помещений в доме, что конечно не очень удобно. Ведь и радиатор, и комнаты имеют большую инертность: температура воздуха может стабилизироваться только по истечению нескольких часов после того, как изменена проходимость дросселя. Также для регулировки передвижения теплоносителя по трубе подводки пользуются обычным пробковым вентилем. В принципе для этого он не предназначается, но с его помощью настройка возможна.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Термостат

Около 30 лет назад появились современные приборы для контроля за температурой воды в системе, которые получили название «термостат». Внешне этот терморегулирующий прибор похож на вентиль, который доработали и установили на него табло с показателями температуры.

Термостат нужно устанавливать между батареей и подачей. Прибор должен быть выставлен горизонтально, чтобы ограничить влияние посторонних источников тепла. Конструкция терморегулирующего прибора позволяет смешивать горячую воду с подачи с охлажденной водой в обратке. Таким образом, достигается оптимальная температура, и экономятся ресурсы для отопления.

Кран Маевского

Кран Маевского – это механический воздухоотводчик, предназначенный для спуска воздуха в отопительной системе. Обычно ставится вверху радиатора, в любом свободном месте. Кран представляет собой небольшую шайбу с резьбой, внутри которой имеется игольчатый клапан.

Кран Маевского устанавливается в противоположном конце от входа воды в радиатор. Приоткрывая игольчатый клапан, можно легко удалить воздух из радиатора. Этот механизм просто поворачивают несколько раз против часовой стрелки до появления шипения воздуха. Как только звук прекратится, игольчатый вентиль заворачивают в обратную сторону и плотно закрывают.

Отверстие для выхода воздуха расположено или в корпусе крана, или в его пластиковой прокладке. Если вода в системе засорилась, а трубы изнутри покрылись ржавчиной, отверстие может засориться, а игольчатый механизм – выведен из строя. Поэтому отверстие для воздуха нужно регулярно прочищать при помощи обычной швейной иглы.
