Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

1. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.

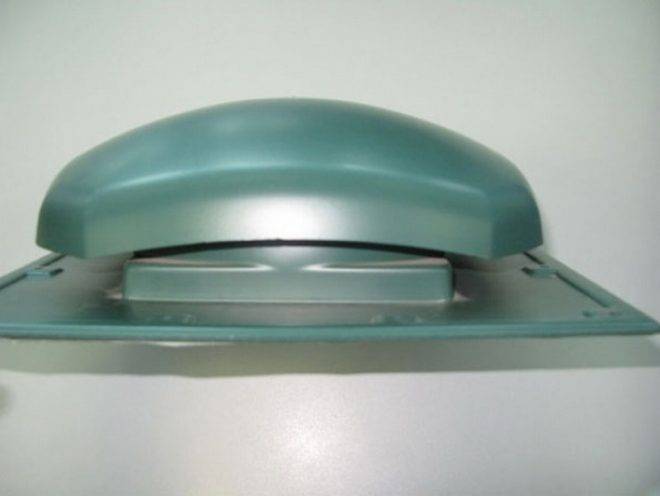

2. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Кровельный пирог и его устройство

• Группа: Администраторы
• Сообщений: 410
• Регистрация: 31 December 09

Отправлено 14 May 2010 – 11:17

Практически вся кровля подвержена появлению зарослей грибка. Как правило он начинает разрастаться с северной стороны. Производители натуральной кровли рекомендуют раз в пять, шесть лет обрабатывать антисептиком, побрызгав кровлю.

Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

• Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: «Как устранить конденсат под крышей «).
• Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
• Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Предлагаем ознакомиться: Грибок ногтей убить в организме

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Планирование проходов для вентиляции

Схема циркуляции воздушных потоков и вывода вентиляции на крышу

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

Рекомендации по выбору места для вентиляционного выхода

Мастера рекомендуют выбирать место выхода на крышу так, чтобы выполнить канал без изгибов. Тогда эксплуатационные характеристики системы будут максимальными. В случае, если такой вариант неосуществим в силу определённых обстоятельств, то придётся использовать гофрированные изделия. Использование гофротруб позволит с лёгкостью смонтировать конструкции необходимой формы.

Как уже было сказано выше, на крышах скатного типа кровельная проходка устанавливается как можно ближе к коньку. В таком случае увеличивается надёжность системы, так как больший сегмент трубы будет расположен в помещении и защищен от перепадов температур и прочих атмосферным явлений. Короткий же конец воздуховода, выходящий наружу, будет более устойчив к порывам ветра.

Трубы следует устанавливать как можно ближе к коньку крыши

При любом варианте размещения вентиляционной трубы нужно учитывать показатели ветрового подпора. Сильный ветер может препятствовать нормальному воздухотоку или даже направить его в противоположную сторону.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.

Монтаж вентиляционных труб на крыше

Установка вентиляционной трубы из разных материалов на крыше исполняется поэтапно. Вывод конструкции на крышу рекомендуется выполнять с использованием узла прохода. Монтаж этого элемента осуществляется так:

1. Для начала стоит определить место, где будет располагаться проходной узел. Выбор должен соответствовать строительным нормам и правилам (СНиП).
2. На втором этапе проводится разметка контуров в том месте, где будет проходить вентиляционная труба.
3. В кровле вырезается отверстие, определённое под диаметр конкретной трубы и материал, из которого она изготовлена.
4. В соответствии с теми же правилами проделываются отверстия в гидроизоляции и утеплителе.
5. Выполняется разметка для проходного узла и крепёжных элементов.

На этом этапе необходимо закрепить уплотнительную прокладку. Это делается с использованием заранее подготовленного герметика.
На прокладку монтируется проходной узел. Конструкция закрепляется с использованием саморезов.
В конце вентиляционную трубу проводят через узел прохода и закрепляют её шурупами

Очень важно, чтобы конструкция располагалась строго вертикально. Проверить это можно с помощью строительного уровня.

Кроме этого, необходимо проверить, как плотно прилегает основание проходного узла, а также выполнить работу по герметизации воздуховода с внутренней стороны.

Работы по монтажу вентиляционных труб можно произвести своими руками

Установка труб может иметь некоторые различия в зависимости от материала кровли. Например, монтаж вентиляционных труб для металлочерепицы подразумевает использование очень гибкого листа для гидроизоляции места вывода трубы. Только пластичный материал заполнит все неровности и предотвратит попадание влаги.

Если вытяжной воздуховод уже установлен, то стоит задуматься о его утеплении. Вентиляционные элементы имеют непосредственный выход на улицу и подвержены всем факторам окружающей среды, которые могут вывести трубу из строя. Существуют изделия, которые производятся с теплоизоляцией. Это очень удобно, однако, стоимость таких труб на порядок выше обычных. Если вы не располагаете лишними средствами, то лучше всего произвести утепление вентиляционной конструкции своими руками.

Одним из самых распространённых материалов для утепления таких труб является минеральная вата

Она достаточно дёшево стоит, однако, легко воспламеняется и без специальных мер предосторожности её использование категорически запрещено. Кроме этого, со временем минеральная вата слёживается и теряет свои характеристики

Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции. Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта.

После монтажа изоляционного материала необходимо оснастить его уплотнителями. В качестве уплотнителей можно использовать различные материалы. Затем нужно провести надёжную фиксацию изоляции, чтобы ветер и дождь не смогли причинить ей вреда.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

• ножницы для резки металла;
• утеплитель;
• набор отвёрток;
• маркер (для выполнения разметки);
• специальный герметик;
• саморезы;
• уплотнительные элементы;
• узел прохода;
• рабочие перчатки.
• дрель или перфоратор;
• уровень;
• электро- или ручной лобзик.

Виды, форма и конструкции

В зависимости от помещения, в котором устанавливается грибок, выбирается обычный либо термоустойчивый вид конструкции. Обычные колпаки подходят для ванной комнаты, туалета, кухонной и подвальной зоны, погреба. Термостойкие грибки монтируются на трубах, подвергающихся нагреванию и устанавливаются в котельной зоне.

Объем отводимого газа из помещения определяет размер воздуховода, грибка. Диаметры конструкций различны, они колеблются в пределах 1–3 см. Наиболее простой вариант состоит из трубы и зонта, выполненного из листового металла. Более дорогие модели отличаются практичностью и эстетичностью и включают больший набор элементов (стакан для лишней влаги, теплоизоляционный материал). Оба вида вентиляционного грибка устанавливаются на крыше, фиксируются крепежами.

Виды и формы грибков

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

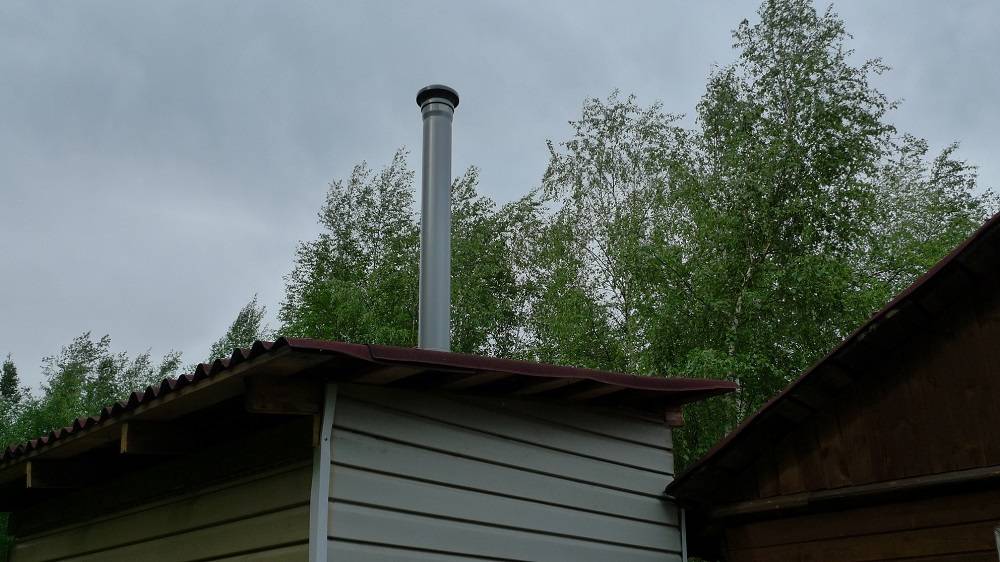

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

Используемые материалы

Мастер флеш и грибок на сэндвич трубе.

Вам важна не только практичность, но и красота? Тогда следует отдать предпочтение более дорогим материалам: металлу с порошковым покрытием, нержавеющей стали, медным или титаново-цинковым изделиям. Медные оголовники — чемпионы по долголетию, они прослужат более 70 лет, при условии использования метизов из того же материала. При желании, можно приобрести и эксклюзивные зонтики, украшенные кованой отделкой, флюгерами, золотой фольгой. Подобные колпаки выполняют не только утилитарные задачи, но и дополнительно служат украшением дома. Такие изделия, чаще всего выпускаются в комплекте с водосточными трубами и прочими элементами кровли.

Зонт утеплённый 0.5×150 мм.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Вентиляция крыши из металлочерепицы

В качестве внешнего покрытия кровли используют разные материалы, но металлочерепица является одним из наиболее популярных. Металлическое покрытие плохо пропускает воздух и влагу и имеет склонность к образованию конденсата, поэтому вентиляция является необходимой для создания комфортной атмосферы внутри здания. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению системы стропил, перегреву покрытия. Для исключения таких последствий оптимальна непрерывная вентиляция, которая обеспечивается особым зазором и промежутком в области конька крыши. В зоне излома кровли дополнительно монтируют перфорированную вставку, а на расстоянии 60 см от конька устанавливают аэраторы.

Комплекс аэраторов хорошо дополняет систему естественной вентиляции и создаёт дополнительную циркуляцию воздуха в зоне конька

Монтаж узла прохода вентиляции на металлочерепице не отличается сложной технологией. Основные действия заключаются в следующем:

1. Определить места выхода канала вентиляции наружу, но не ниже уровня в 60 см от конька. Шаблон, входящий в готовый комплект трубы, нужно приложить к покрытию кровли и очертить его маркером. По этому контуру просверливают отверстия и вырезают часть листа покрытия. Место монтажа очищают и обезжиривают. Нужно обязательно убедиться в плотном прилегании фартука к поверхности крыши.

2. Вырезать отверстие в кожухе для прохода. Размер отверстия должен быть на 25% меньше сечения трубы. Это обеспечит надёжное примыкание элементов. Трубу необходимо вставить в кожух и полностью собрать конструкцию.

3. Промазать герметиком область соединения аэратора с кровлей. После этого не должно быть щелей, которые сделают конструкцию неэффективной. Узел прохода фиксируют на кровле саморезами.

4. Выровнять трубу по уровню и закрепить её. Изнутри помещения чердака следует проверить правильность фиксации всех деталей, а обнаруженные недостатки устранить.

Монтаж не проводится в дождливую погоду. Высота трубы с учётом дефлектора должна составлять не менее 50 см от поверхности крыши.

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

• обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах;
• наличие притока свежего воздуха;
• расположение грибка выше конька крыши;
• установка вытяжного вентилятора в длинном воздуховоде;
• монтаж отдельного газохода для котлов отопления;
• если вытяжка выводится в чердак, то он должен быть проветриваемым;
• возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.

Герметизация бетонных колец

Чтобы канализационные септики не стали источником загрязнения окружающей среды, нужно провести тщательную гидроизоляцию бетонных колец. Применяют различные способы герметизации:

• оштукатуривание внутренней поверхности влагостойкими составами;
• напыление снаружи эластичной пленки с помощью специального аппарата;
• обмазка холодными или горячими мастиками;
• оклейка рулонными материалами;
• пропитка проникающими растворами;
• заделка швов бентонитовой расширяющейся глиной, битумными пастами.

Обмазочная гидроизоляция колодцев Хороший эффект дает обработка колец битумными мастиками и дополнительная защита с помощью глиняного замка. Глину вокруг септика засыпают послойно, уплотняют ручной трамбовкой.

Принцип работы

Система вентиляции основана на принципе движения теплой воздушной массы вверх, холодной — вниз

Для вытяжки воздуха, естественного проветривания важно расстояние между источником загрязнения и верхним участком воздуховода: чем больше это расстояние, тем эффективнее протекает процесс

Монтируются зонтики на воздуховоды, выходящие из санузла, подвального помещения, дымоходы отопительного котла. В холодное время года возможно образование ледяного нароста в вентиляционной трубе и на зонтике, поэтому они утепляются теплоизоляционными материалами (минеральная вата, пенополистероловые, пенополипропиленовые, пенополиэтиленовые утеплители).

Вентиляция подкровельного пространства

Влага всегда абсорбируется в подкровельном слое. Это происходит по причине:

• конденсата воды внутри жилого помещения,
• абсорбции влаги на внутренней поверхности металлической кровли,
• накопление влаги из внешней среды.

Время эксплуатации кровельной подконструкции уменьшается из-за негативного влияния избыточной влажности, из-за которой происходит распространения плесени, вредных грибков. Дифференциация давления и воздушных потоков является основой действия вентиляции. В связи с этим рекомендуется создать достаточное поступление воздуха из-под карнизных и фронтонных свесов кровли.

Необходимо учитывать вид покрытия кровли при выборе вентиляции подкровельного пространства. К составляющим покрытия кровли относят: вентили KTV, вентилируемые коньки и вентиляционные выходы с колпаком-дефлектором.

Высота вентиляционной трубы над крышей

При выборе высоты трубы, которая будет находиться на кровле, в первую очередь нужно учитывать её диаметр. По СНиП высота вентиляционных труб над крышами должна соответствовать ряду правил в зависимости от типа кровли и прочих условий. Основные из них:

1. При расположении вентиляционной конструкции в непосредственной близости от дымохода её высота должна быть аналогична дымовой трубе.
2. Если крыша плоская, то рекомендованная высота вентиляционного выхода должна соответствовать параметру не менее полуметра.
3. Если труба установлена на дистанции в 1,5 метра от конька, то тогда её высота должна быть больше 50 см.
4. При расстоянии от конька до вентиляционной трубы от полутора метров и выше её высота должна соответствовать коньку или быть выше его.
5. Если труба располагается удалённо от конька крыши (на 3 м и более) то высота в таком случае рассчитывается так: вниз от конька проводится условная линия под углом 10 градусов в направлении горизонта. Высота трубы не должна быть ниже, чем у этой линии.

Разновидности вентиляционных труб

Ассортимент таких изделий достаточно обширен и включает в себя разнообразные по материалу и характеристикам детали. Каждый из видов обладает определёнными преимуществами и недостатками. Изучение характеристик изделий позволит выбрать максимально подходящую трубу для конкретной система.

Требования к конструкции:

• влагостойкость;
• резистентность к коррозии.

При низкой температуре окружающей среды на стенках вентиляционной трубы скапливается конденсат, который может в будущем причинить вред конструкции.

Важные показатели, которыми должна обладать труба:

• толщина стенок должна быть небольшой, чтобы обеспечить высокую пропускную способность шахты;
• гладкая поверхность стенок, благодаря которой снижается сопротивление движения воздуха;
• количество соединений должно быть сведено к минимуму для увеличения циркуляционной способности;
• вентиляция должна иметь небольшой вес, чтобы её было проще смонтировать и при необходимости модернизировать.

Сечение вентиляционной системы может иметь самые разные формы: прямоугольную, круглую, квадратную; это также влияет на продуктивность системы. Лучшими считаются трубы круглой формы, она позволяет беспрепятственно осуществлять вывод воздуха.

В системах вентиляции предпочтительнее использовать трубы с круглым сечением

Самые популярные материалы, которые используются в производстве вентиляционных элементов, выводящихся на крышу:

• оцинкованная сталь;
• пластик;

Оцинкованные. Наиболее бюджетным вариантом считаются изделия из оцинкованной стали. Защитное покрытие такого материала имеет неплохую устойчивость к коррозийным воздействиям. Кроме этого, такие изделия обладают хорошим коэффициентом прочности. Недостатком таких вентиляционных труб для вытяжки на крышу считается их вес.

Пластиковые. Такие изделия являются самыми популярными для вентиляционной системы. Это можно объяснить тем, что пластик обладает множеством положительных качеств и имеет не так много недостатков. Основные преимущества пластиковых вентиляционных труб для установки на крышу: небольшой вес, низкая стоимость, простота монтажа. Монтаж такой конструкции может произвести любой человек. Для этого не нужно иметь никаких специальных строительных навыков. Кроме этого, пластмассовые изделия являются устойчивыми к коррозии, а гладкость стенок позволяет максимально продуктивно эксплуатировать систему.

Решаем проблемы в ходе работ

Основной проблемой является недостаток тяги в системе. Тогда циркуляция происходить не будет. Решить проблему на данном этапе будет сложно, но возможно. Один из способов был упомянут выше – использования дефлектора. Это устройство, которое под воздействием ветра крутится, создавая в трубе необходимую тягу.

Вообще, сила тяги зависит от разницы температуры воздуха внутри и снаружи. Это чистая физика. Вот почему зимой система работает эффективней, чем летом. Нарушить тягу может промерзание системы вентиляции. На стенках накапливается конденсат, а под воздействием отрицательной температуры он замерзает. Вот почему мы рекомендуем утеплять трубы любым доступным способом.

Обратите внимание! Чтобы избавиться от проблемы с тягой и промерзанием системы вентиляции, трубу можно установить возле дымохода или отопительной системы. Многие сталкиваются с другой проблемой – трубы внутри недостаточно гладкие

В таком случае сопротивление увеличивается, и воздух начинает медленно проходить вверх. А вот конденсат держится на стенках длительное время. Вот почему трубы вентиляции должны быть гладкими, а стыки и соединения со сглаженными кромками

Многие сталкиваются с другой проблемой – трубы внутри недостаточно гладкие. В таком случае сопротивление увеличивается, и воздух начинает медленно проходить вверх. А вот конденсат держится на стенках длительное время. Вот почему трубы вентиляции должны быть гладкими, а стыки и соединения со сглаженными кромками.

Понятно, что о тяге не может быть и речи, когда внутри есть птичье гнездо, налетели листья или мусор. Поэтому выходное отверстие должно быть закрыто. Если на вентиляции нет дефлектора, то устанавливается зонт или капельник.

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

• Скорость потока воздуха на высоте установки вентиляционной трубы;
• Температура воздуха на улице и внутри помещения;
• Форма сечения канала и качество поверхности по всей высоте воздуховода;
• Форма крыши.

Практическим измерением можно получить расходный коэффициент С. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

Труба может быть полимерной — она долговечна

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Установка вентканала на крышу через ондулин

Вентиляционные трубы могут быть подобраны в сочетании с ондулиновыми кровельными листами. Они продаются с похожей цветовой гаммой. Их несложно монтировать. Трубу для вентиляции можно выбрать из ABS полимера.

К примеру, ее длина составляет 860 мм, а высота над кровлей 470 мм. Установка вентканала производится следующим образом:

• ондулиновые листы крепятся вокруг места предполагаемого выхода трубы из отверстия кровли – исключением является лист, который будет располагаться выше трубы;
• на место установки вентканила необходимо закрепить лист-основание с крепежом для вентиляционной трубы;
• устанавливать вентканал нужно с учетом каждой волны ондулинового покрытия;
• ондулин, который монтируют над вентканалом, крепится с нахлестом на лист-основание приблизительно в 10 см;
• необходимо вставить вентканал вертикально в лист-основание, и закрепить пластиковыми шпильками.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Что еще почитать по теме?
