Изготовление, монтаж и демонтаж вентиляционных коробов своими руками: материалы, размеры

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

• Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
• Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

• Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
• Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
• Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Классификация воздуховодов для вентиляции

Основным элементом любой вентиляционной системы можно назвать воздуховод. Это трубопровод разного сечения, который предназначен для удаления или подачи воздуха. Воздуховоды отличаются материалом изготовления, конфигурацией сечения и габаритами.

По форме сечения

В зависимости от конфигурации сечения каналы бывают круглые, прямоугольные и квадратные. Минимальный диаметр круглой трубы – 100 мм, а максимальный – 2 м. Шаг типоразмеров составляет 100 мм. Самый маленький прямоугольный канал имеет сечение 100х150 мм, а наибольший – 1600х2000 мм. Шаг типоразмеров равен 50 мм. Для каждой разновидности есть свои фасонные элементы (углы, соединители, разветвители, переходники, отводы), изготовленные из аналогичного материала. При выборе оптимального сечения вентиляционного канала руководствуются следующими правилами:

1. Круглые воздуховоды сложно скрыть в низком помещении, поэтому их применяют в высокой просторной комнате. Коммуникации прокладывают за подвесной или подшивной потолочной конструкцией.
2. Плоские прямоугольные короба имеют небольшую высоту, поэтому их легко прячут за подвесным потолком даже в невысоком помещении, потому что его приходится опускать максимум на 70-80 мм. Канал скрывают за навесными шкафами кухонного гарнитура, поэтому он не портит интерьер помещения.
3. Круглые трубопроводы большого сечения применяют только в производственных помещениях и местах с высоким уровнем влажности, например, на кухне заведения общественного питания.

Прямоугольный вентканал имеет существенные недостатки:

• при прокладке не получится обойтись без использования фасонных элементов и поворотов под прямым углом;
• наличие прямых поворотов создает повышенное аэродинамическое сопротивление движущемуся потоку воздуха;
• из-за высокого сопротивления слышен гул во время работы системы.

По материалу изготовления

Воздуховоды системы вентиляции делают из металла, пластика и некоторых композитных материалов. Разновидности из пластика чаще применяют в бытовых целях.

Для их изготовления используют разные полимерные материалы:

1. Трубы из поливинилхлорида отличаются устойчивостью к ультрафиолетовому излучению. Их ценят за простоту и быстроту монтажа. Если эксплуатационные температуры не превышают 80 градусов, поверхность не деформируется.
2. Полипропилен плохо переносит минусовые температуры. Но его преимущество в более высокой устойчивости к нагреванию. Материал не деформируется при нагревании до +98°С.
3. Воздуховоды из ПВДФ используют для транспортировки воздушных масс, загрязненных щелочными и кислотными парами. Диапазон эксплуатационных температур находится в пределах -40°С…+140°С.
4. Короба из полиэтилена имеют антистатическую защиту. Они выдерживают от -40 градусов до +80°С. При изготовлении добавляют черную сажу для повышения устойчивости к ультрафиолетовому излучению.

Металлические воздуховоды для вентиляции делают из следующих материалов:

• Нержавейка отличается стойкостью к предельным температурам и их перепадам. Она устойчива к коррозии и имеет внушительный срок службы.
• Каналы из оцинковки активно используют в разных областях, потому что они обладают коррозионной стойкостью, прочностью и долговечностью.
• Элементы из черной стали отличаются высокой огнестойкостью. Их недостаток в необходимости использования сварных соединений.

Гибкие воздуховоды для вентиляции делают из алюминиевой фольги. Ее закрепляют на пластиковом каркасе. Их главное преимущество в простоте монтажа, ведь для сборки не понадобятся углы и отводы. Трубы гнут в любом направлении. Главный минус заключается в высоком аэродинамическом сопротивлении из-за гофрированной поверхности. Чтобы при движении воздуха сопротивление было минимальным, гофру полностью расправляют. Если нужно сделать вентканал для кухонной вытяжки, то гофротруба идеально подходит для этих целей.

Виды и размеры пластиковых воздуховодов для вентиляции

По диаметру

При проектировании систем вентилирования важно правильно рассчитать диаметр вентиляционных каналов. При проведении расчета руководствуются объемом помещения, учитывают кратность воздухообмена

Последний показатель берут из таблиц СНиП. Для определения требуемого диаметра вентканала табличное значение множат на объем комнаты в кубометрах.

Поскольку в жилых помещениях объемы поступающих и уделяемых воздушных масс не отличаются, сечение воздуховода определяют по специальной диаграмме. Но перед этим подсчитывают общий объем циркулирующего воздуха.

Установка конструкции

Прежде чем поднимать готовый короб для дымохода, нужно заизолировать стыки, в месте соприкосновения с крышей, для этого отлично подойдет рубероид или полиэтилен хорошей плотности. После завершения манипуляций кожух надевают на каркас и крепят шурупами, а пустоту заполняют огнеупорным материалом.

Для работы лучше взять шуруповерт, работать с дрелью на высоте будет некомфортно из-за подходящих к ней проводов. Декоративные уголки не только обеспечат герметичность, но и способны существенно преобразить внешний вид, сделав его максимально эстетичным.

Воспользовавшись подробным алгоритмом действий, можно сконструировать и установить достаточно качественную защиту от возгораний и разрушений трубы собственными руками, сэкономив при этом средства.

Размеры вентиляционных коробов

Для подбора вентиляционного короба необходимо руководствоваться расходом воздуха за единицу времени, исходя из которого, высчитывается размер сечения.

Стандартные размеры сечения:

• Прямоугольные: 110×55 мм, 120×60 мм, 204×60 мм.
• Круглые: ø80 мм, ø100 мм, ø125 мм, ø150 мм.
• Толщина стенки – 1.5 мм.

Стандартные длины участков воздуховода: 35 мм, 50 мм, 100 мм, 150 мм, 200 мм. Если требуется создать элемент длиной более 200 мм, необходимо использовать специальные соединители между отдельными типовыми частями.

Помимо прямых участков для прокладки используют колено, тройники, переходники с одной формы сечения на другую.

Также существуют плоские вентиляционные короба, обладающие меньшим габаритом по высоте, поэтому более эстетичные и хорошо скрадываемые.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Рекомендации

В случае если вы решили сделать ремонт с перепланировкой, лучше десять раз подумайте, сносить или оставлять вентиляционный короб. Во избежание проблем, мы рекомендуем не изменять параметры вентиляционного короба. В случае если у вас квартира с демонтированным или частично демонтированным коробом, рекомендуем его восстановить.

Согласовать демонтаж вентиляционного короба невозможно!

О проблемах, которые может получить собственник, не согласовав перепланировку, мы детально рассказали в статье «Почему нужно согласовывать перепланировку?»

Если у вас остались вопросы, вы можете задать их в форме ниже. Мы с удовольствием поможем разобраться в вашей проблеме. Для получения полной бесплатной консультации вы можете позвонить нам в рабочее время или оставить заявку на обратный звонок. Мы вам поможем!

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Какие водосточные желоба для сбора воды предпочесть: металлические или пластиковые

Как проводить восстановление вентиляционной коробки

Если возникла необходимость провести восстановление вентиляционного короба на кухне, при подготовке нужно предпринять следующие шаги:

• Обычно демонтаж при восстановлении воздуховодов производится из-за того, что владельцу квартиры не хватает места в кухне. Для проведения работ занятую площадь надо освободить. Теперь нужно заново продумать расположение мебели на кухне.
• Перед тем, как восстановить вентиляционный короб, необходимо удалить покрытие в месте работы. В этом случае придётся снять плитку со стенки, убрать поверхность пола в этом месте.
• Оставшуюся мебель нужно надёжно укрыть полиэтиленовой плёнкой. Это защитит её от грязи и пыли при проведении работ.

Выполнение восстановления целостности вентиляционных коробов лучше доверить специалистам. Нужно учитывать, что речь идёт не только о воссоздании качественной вентиляции, но и о соответствии правилам и стандартам. Даже хорошо сделанный ремонт, при котором допущено нарушение правил, придётся переделывать. Профессионалы восстановят ваш вентиляционный короб быстро и надёжно.

В процессе восстановления используются металлические трубыИсточник odstroy.ru

Однако, если хорошо знать требования, то восстановление воздуховодов на кухне можно провести самостоятельно. Последовательность действий в этой ситуации будет следующей:

• Необходимо снять декоративные стенки, очистить место работы. Нужно удалить лишние конструкционные детали и открыть соединения с каналом. При восстановлении воздуховода (вентиляционного короба) требуется убедиться, что здесь не скопился мусор. Если он есть, необходимо произвести очистку.
• Для восстановления вентиляционного короба необходимо использовать заранее подготовленные трубы и строительные блоки. Первые нужны для выходных каналов из квартиры. Для этого используют конструкции из металла диаметром 14 см. Проводят подсоединение к существующей системе. Стыки необходимо надёжно изолировать. Для этого подойдёт герметик, который применяют при проведении внутренних работ.
• При помощи блоков проводят восстановления стенок воздуховода. Обычно для этой цели применяют те, которые имеют толщину 5 см. Чтобы провести восстановление вентиляции на кухне, чаще используют гипсовые или пеноблоки.
• Полностью закрывают шахту, оставляя отверстие, ведущее в квартиру. С внешней стороны для него устанавливают декоративную решётку.

После восстановления вентиляционного короба нужно провести уборку пыли и грязи, оставшихся после ремонта. Теперь кухня изменила внешний вид. Нужно заново сделать оформление, и расставить мебель по новому плану. При выборе материалов для проведения ремонта, нужно, чтобы они обладали жаропрочностью, водонепроницаемостью и имели хорошую шумоизоляцию.

Когда восстановление вентиляционного короба закончено, надо проверить качество работы. Нужно, чтобы отработанный воздух легко уходил в восстановленный канал.

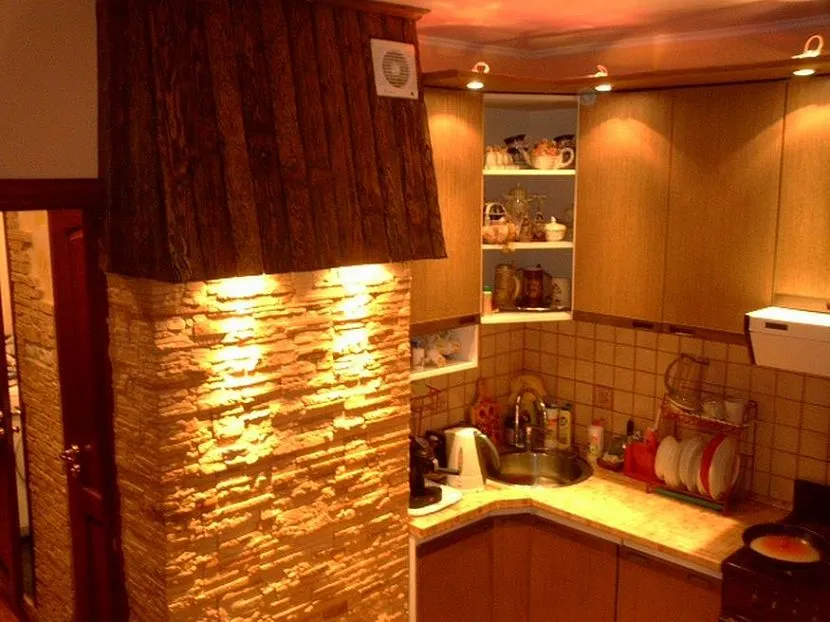

Короб можно оформить красиво и необычноИсточник kursremonta.ru

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Что представляет собой короб?

Конструктивно представляет собой вентиляционный канал круглого, квадратного или прямоугольного сечения. По способу монтажа может быть встроенным или навесным.

К дополнительным элементам относятся:

• переходники, предназначенные для герметичного подсоединения к основному вентиляционному каналу;
• колено, используемое для изменения направления укладки, обычно под углом 450 или 900;
• соединительные элементы, позволяющие создавать каналы необходимой длины;
• обратный клапан, устанавливаемый внутри конструкции с целью предотвращения обратной тяги из системы вентилирования;
• защитная решётка, исключающая попадание внутри системы вентиляции посторонних предметов.

Короб для вытяжки бывает пластиковым, гипсокартонным, металлическим или деревянным.

Навесные конструкции крепятся к стенам или потолкам. Для использования в жилых помещениях они могут быть выполнены с декоративной отделкой, а для промышленных — без неё. Предоставляют удобный доступ к каналу для его обслуживания, осмотра, ремонта.

Встроенные конструкции предназначены для монтажа внутри предметов интерьера для их скрытия и сохранения единого стиля дизайна помещения. Выгодность такого решения заключается в понижении шумов и вибрации от работы вытяжки, и другого вентиляционного оборудования. Однако их обслуживание затруднено.

Основная характеристика вентканалов — их пропускная способность. Она зависит от размеров, формы канала, ровности и гладкости внутренней поверхности, качества стыковочных швов.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
3. Крепится уплотнительная прокладка с применением жидкого герметика.
4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т

к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Здравствуйте, уважаемые читатели! Хороший дымоход из нержавейки или другого надежного материала – важная часть отопительной системы дома. Но не менее важную роль играет такое устройство, как короб для дымохода. О его значении, что он представляет собой, каких бывает видов, можно ли его изготовить своими руками, и пойдет речь в нашей статье.

Изготовление и установка короба своими руками

Если вы хотите сэкономить, можно сделать кожух самому. На подготовительном этапе определяют место его установки, снимают необходимые размеры, закупают материал, готовят инструмент.

Необходимые инструменты и материалы

Понадобятся:

• ножницы по металлу;
• заклёпочник;
• молоток;
• плоскогубцы.

Из материалов будут нужны:

• листы из оцинковки
• клепки.

Примерная цена материалов составит около 500 рублей.

Чертежи и схемы

Короб для потолочной разделки:

Схема кожуха потолочно-проходного устройства:

Монтаж короба в потолке:

Вывод дымовой трубы через потолочно-проходное устройство:

Схема установки разделки потолка:

Проход на крышу:

Расчет размеров

Размер короба определяется нормативами СНиП по размерам разделки в 500 мм при деревянных перекрытиях. Когда перекрытия защищены армированным слоем штукатурки в 25 мм, или железом с асбестовой прокладкой под ним толщиной не менее 8 мм, размер уменьшен до 380 мм.

На крыше от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).

Толщина разделки должна перекрывать толщину перекрытия (потолка) не менее, чем на 7 см.

Стороны основания кожуха по периметру необходимо вырезать на 5 см больше, чем размер разделки, чтобы их можно было бы прикрепить к перекрытию.

Ход работ

Самодельный короб изготовляют из оцинкованных листов, отрезанных по размерам:

• в днище находят через прочерченные диагонали центр;
• пробивают гвоздиком дырку, вычерчивают окружность;
• через дырку ножницами вырезают отверстие под диаметр трубы.

Боковины делают из 4-х листов, скрепляют их заклепочником не менее, чем по 4 заклепки на один шов.

Предварительно нижние части обгибают на ширину 5 см и через них приклепывают получившуюся конструкцию к основанию.

Этапы монтажа

Установку короба производят в заранее просверленное отверстие в перекрытии.

На стропильных соединениях делают опоры из деревянного каркаса или из металлопрофилей.

На эти опоры устанавливают готовый кожух.

В него через отверстие вставляют сегмент дымовой трубы, крепят с предыдущим элементом.

Крышная разделка для «сэндвичей» выполнена в виде железного конуса, расположенного под определенным наклоном на пластине. Трубная конструкция вставляется в конус. Герметизация производится при помощи уплотнителя. Часть фартука заводится под вышележащий лист кровельного покрытия.

Крышные разделки могут быть также другого вида, например, из полимерных материалов на металлическом основании.

Декоративную отделку дымоходов выполняют обшивкой подходящего по стилю крыши материалом по каркасу из металлопрофилей.

Преимущества пластиковых воздуховодов

Вентиляционный короб из пластика – одно из наиболее доступных и эффективных решений при оборудовании вентиляционной системы в помещениях любого типа. Чаще всего короба для вентиляции производят из такого вида пластика, как поливинилхлорид. Он обладает целым рядом положительных сторон, что обуславливает наличие многих причин использовать именно данного вида вентиляционные короба.

Вентиляционный короб из поливинилхлорида имеет своими главными преимуществами наличие:

• Механической прочности.
• Экологической безопасности.
• Эластичности.
• Устойчивости к воздействию химически активных и органических жидкостей.
• Устойчивости к температурным скачкам.
• Невысокого удельного веса.
• Возможности обретения нужной формы.
• Простоты монтажа.
• Легкости обслуживания.
• Широкой цветовой гаммы.
• Разнообразия форм и размеров.
• Доступных цен.
• Возможности демонтажа для очистки или проведения ремонтных работ.

Рекомендуем ознакомиться: Характеристики и монтаж разных видов вентиляционных труб

Вытяжные пластиковые короба, учитывая значительное разнообразие их форм и цветовой гаммы, могут послужить органичным дополнением любого интерьера. Кроме того, они обладают и еще одним достоинством – не боятся влияния влажной среды. Короб для вентиляции из пластика рекомендуется применять в помещениях с повышенным уровнем влажности – кухнях, ванных комнатах, туалетах.

Наличие гладкой и ровной поверхности способствует тому, что вентиляционный короб не только позволяет воздушным массам беспрепятственно проходить по нему, но и препятствует удерживанию механических частиц. В случае же оседания жира на внутренней части короба – а это всегда происходит при использовании его в кухонных помещениях – пластиковые конструкции очень легко разбираются и моются.

Размеры

Размеры короба для вытяжки должны быть такими, чтобы обеспечить необходимую пропускную способность откачки воздушных масс. Чтобы снизить сопротивление внутренней поверхности, используют круглые конструкции. Стандартные диаметры для бытовых целей бывают 80 мм, 100 мм, 125 мм, 150 мм, а для промышленных — от 200 мм.

Прямоугольные короба изготавливаются со следующими размерами:

• 110х55 мм;
• 120х60 мм;
• 204х60 мм.

Выпускаются переходники с круглого сечения короба на прямоугольное с такими размерами:

• с диаметра 100 мм на 110х55 мм;
• с сечения 100 мм на 120х60 мм;
• с диаметра 125 мм на 204х60 мм.

Толщины стенок вытяжной трубы от 1,5 до 4 мм. Длины одного элемента составляют от 35 до 200 мм.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

• угловые;
• островные;
• пристенные.

Купольная подвесная вытяжка
