Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Короб своими руками

Если ни один из представленных в магазинах вариантов вас не устраивает, или вы не хотите платить за изделие, которое можно легко сделать самому, предлагаем смастерить короб для вытяжки своими руками. В этой главе мы рассмотрим особенности создания короба-шкафчика, поскольку это самый удобный и распространенный вид.

Что следует знать для изготовления качественного короба:

Перед закупкой стройматериалов и сборкой изделия начертите его подробную схему. Она должна отображать размер короба для вытяжки: его высоту, ширину и глубину, количество полочек, крепление дверей и т.д. Чтобы аккуратно вписать его в кухонный гарнитур, глубина короба должна быть такой же, как у кухонных шкафчиков, иначе он будет выпирать. То же самое касается высоты, но ее при желании можно варьировать на свое усмотрение (например, сделать шкафчик до самого потолка или чуть ниже, чем шкафы гарнитура, а потом поставить сверху красивый цветок или статуэтку). Ширина короба определяется шириной самой вытяжки.
Для строительства короба используйте тот же материал, из которого собраны остальные кухонные шкафчики. Обычно всю мебель для кухонь делают из ДСП

Важно правильно раскроить детали, что в домашних условиях не так то просто сделать. Надо распиливать строго под углом 90°, чтобы при сборке не возникало перекосов и щелей

Также рез должен быть без сколов, чтобы почти невозможно сделать, пользуясь электролобзиком. Как правило, после первой обрезки все торцы деталей из ДСП шлифуют болгаркой с наждачным диском. Соответственно, отрезать надо с небольшим припуском для шлифовки шириной в 3-5 мм.
После шлифовки все торцы необходимо оклеить специальной мебельной кромкой подходящего цвета и фактуры. Чтобы приклеить кромку, приложите ее к торцу и проведите по ней разогретым утюгом.
Если вы справились с распилом деталей, сборка не должна вызывать трудностей. В качестве крепежей используйте не гвозди, а специальные мебельные саморезы – конфирматы. Прежде чем их ввинчивать, просверлите дрелью отверстие, поставив специальное фасонное сверло. Такое сверло не только делает отверстие под резьбу конфирмата, но и снимает фаску для его шляпки.
Каждая деталь короба должна скрепляться как минимум двумя конфирматами.
Тыльную сторону короба закройте листом ДВП, прибив его маленькими гвоздиками.
Фасад является самой проблемной частью конструкции и требует особой тщательности исполнения. Вместо привычных дверок, которые надо еще изготовить, многие предпочитают использовать роллеты. Если же вам по душе классические двери, то их можно сделать двумя способами: две вертикальные дверцы или одна горизонтальная, открывающаяся снизу-вверх. Выбирать следует, отталкиваясь не только от личных предпочтений, но и в зависимости от роста жильцов – низким людям может быть неудобно поднимать горизонтальную дверцу. Не используйте для создания фасада прозрачное стекло, поскольку оно сведет на нет все попытки замаскировать трубу и другие детали вытяжки. Установка зеркала в этом случае тоже не очень удачная идея, поскольку оно будет находиться выше уровня глаз и не сможет визуально увеличивать пространство.

Конечно же, есть и другие способы монтажа короба для вытяжки, однако ДСП является самым простым в обращении материалом. Если кухонный гарнитур выполнен из дерева, или вы хотите разбавить обилие металлических поверхностей деревянным коробом, то будьте готовы к тому, что его потребуется покрыть специальной антисептической пропиткой и несколькими слоями влагостойкого лака. Если в качестве материала вы выбрали гипсокартон, то используйте специальный влагостойкий тип, иначе такой короб прослужит недолго.

Установка короба для вытяжки не так уж сложна, если подойти к работе ответственно. Эта деталь позволяет преобразить интерьер и использовать кухонное пространство более рационально. Заказывая изготовление короба в мебельной мастерской, вы переплачиваете определенную сумму, поскольку размер заказа небольшой. Гораздо выгоднее сделать его своими руками, но для этого потребуются хотя бы начальные столярные навыки. Если таковых нет, можно попробовать собрать короб из гипсокартона или все же воспользоваться услугами профессионалов.

Немного о вытяжных системах

Вытяжка на современной кухне является таким же необходимым бытовым электроприбором, каким всегда был холодильник. Вытяжная система являет собой не столько элемент дизайна, сколько важную функциональную составляющую технического оснащения кухни, способствующего ее вентиляции. Короб для кухонной вытяжки должен гармонично дополнять интерьер помещения, отменно сочетаясь с бытовой техникой, мебелью и общим оформлением.

За, казалось бы, простым коробом для вытяжки могут скрываться серьезные механизмы и фильтры очистки воздуха

Способы крепления

Прежде чем выбирать определенный вариант короба, необходимо определиться с типом имеющейся в наличии кухонной вытяжки и определить расстояние, на котором находится воздуховод. От этого будет зависеть типовая разновидность декоративного короба. Вытяжки могут отличаться по способу крепления:

Открытый тип. Данная разновидность подразумевает размещение всех элементов системы на виду. Она способна выполнять декоративную функцию, поэтому в скрытии коробом в особых случаях может нуждаться лишь гофра и воздуховод. Стоимость вытяжек открытого типа значительно выше других, так как над их дизайном трудится ряд специалистов.

Форма вытяжки

По форме вытяжки бывают:

1. Островная. Данная система крепится к потолку, не касаясь стен. Используется чаще всего на кухнях островного типа с квадратной или прямоугольной столешницей, включающей варочную поверхность в середине кухонного помещения.
2. Настенная вытяжка крепится непосредственно к прилегающей стене. Для установки настенной вытяжной системы необходима определенная высота потолка и наличие свободного пространства на стене. Данная разновидность не нуждается в подключении к вентиляции.
3. Встраиваемая вытяжка, имеющая плоский вид, является наиболее лаконичным вариантом для небольших кухонных помещений. Крепится такой тип вытяжки к несущему коробу или прилегающей стене. Благодаря типу очистки, в данную конструкцию не входят громоздкие воздуховоды.
4. Угловая. По системе крепления и конструктивным особенностям, угловая вытяжка имеет сходство с настенной. Отличительной особенностью угловой вытяжной системы является треугольная форма, устанавливается она лишь тогда, когда варочная поверхность или плита находится в углу кухонного гарнитура.

Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

• приготовить поверхности к монтажу;
• сделать схематический чертеж короба;
• на потолок нанести разметку;
• произвести расчет материала;
• закупить все необходимое;
• подготовить инструмент.

Теперь подробно разберем каждый этап:

1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
2. Поверхность грунтуется.

   Вариант дизайна и оформления короба из гипсокартона на кухне

3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

• вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
• удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Пластиковые короба

В сущности, здесь не нужно ничего изобретать. Эти секции самых различных сечений можно купить в любом строительном супермаркете (например, в Леруа Мерлен), а отдельные детали очень просто собрать самостоятельно.

Отдельный декоративный короб при этом устанавливать не нужно — трубы воздуховодов достаточно привлекательны и концептуальны по внешнему виду. Кроме того, они бывают разных типов: от самого большого сечения до вполне незаметных.

Плюсы пластиковых коробов для вытяжки на кухне:

• понижение общего уровня шума от работы системы вытяжки;
• долговечность в связи с тем, что пластик не коррозирует;
• простота монтажа;
• гигиеничность (за такими трубами относительно легко ухаживать).

Особенностью монтажа является то, что трубы прекрасно укладываются на имеющиеся поверхности: например, на верхнюю плоскость кухонных полок. В крайнем случае есть вариант сооружения поддерживающих кронштейнов.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Монтаж профилей

Проще начинать монтаж со стеновых направляющих профилей по плану:

• установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
• остальные профиля устанавливаются аналогично описанному способу;
• переходим на потолок, и устанавливаем на нем профиля.

Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса

• Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный;
• Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
• Теперь можно приступить к установке перемычек снизу будущего короба;
• Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

Размещение гофры в коробе из гипсокартонаГофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

Монтаж вытяжки с воздуховодом на кухне по этапам

В этой статье монтируем вытяжку требующую подвод к вытяжки воздуховода от кухонной вентиляции кухни.

По этапам монтаж вытяжки на кухне делается так.

• Устанавливаете саму вытяжку;
• Рисуете схему подвода (отвода) воздуховода от вытяжки до вентиляции;
• Закупаете материал по нарисованной схеме;
• Монтируете короб без герметика (примерка);
• Монтируете короба с герметиком (окончательная сборка).

Подготовка короба для воздуховода

Воздуховоды бывают мягкие (в виде алюминиевой гофры) и жесткие из пластикового короба. Надежнее воздуховод из прямоугольных пластиковых коробов с соединительными элементами, которые позволяют воздуховод поворачивать и удлиняться.

В примере этой статьи, прямоугольный короб из белого пластика.

Монтаж пластикового воздуховода от вытяжки до вентиляции

В монтаже пластикового вентиляционного короба воздуховода нет особых проблем. Он пилится, как и любой пластик, соединяется специальными элементами, которые вам нужно закупить заранее. Чтобы не ошибиться, нужно предварительно на бумаге нарисовать маршрут воздуховода с точными размерами всех его колен. Колено воздуховода это его кусок от одного изгиба, до другого.

Обратите внимание на размер и форму вентиляционного отверстия на кухне. При этом снимите защитную решетку перед просмотром

Решетка может быть прямоугольной, а отверстие вывода круглой. В этом случае, позаботьтесь о покупке переходника с прямоугольного короба на круглый вход вентиляции.

Важно! Если у вас один вентиляционный вывод на кухне, то короб при входе в отверстие вентиляции не должен заполнять его полностью. Оставшаяся часть нужна для естественной вентиляции кухни, и она закрывается дополнительной решеткой (розовая стрелка)

Если, естественная вентиляции кухни у вас решена по другому, то размер короба по отношению к размеру канала вентиляции значение не имеет.

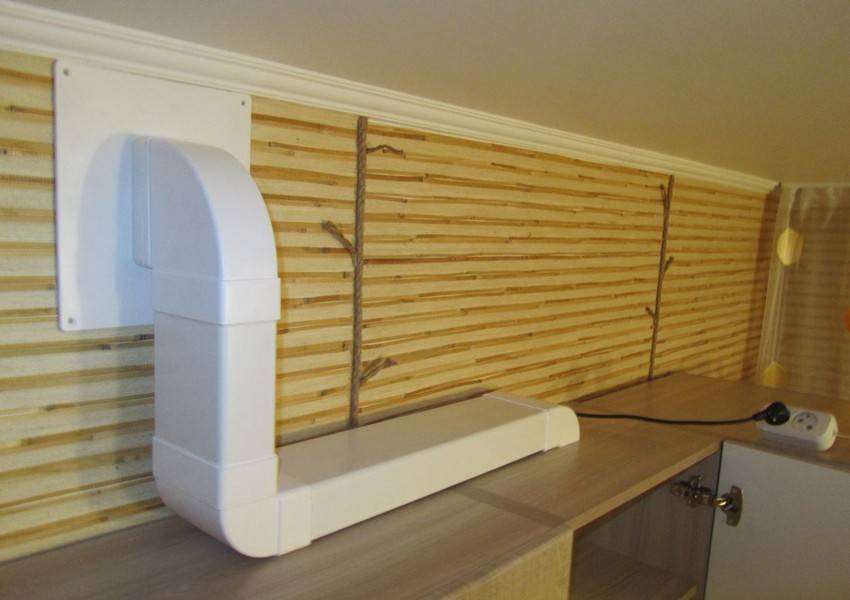

Элегантный пластиковый воздуховод с решеткой общей вентиляции

Соединение колен воздуховода

Воздуховод должен быть герметичным. Для герметизации соединений воздуховода, перед вставкой отрезанного короба в соединение нанесите на край короба силиконовый или акриловый герметик.

Важно! Перед соединением «намертво», попробуйте собрать весь воздуховод, чтобы он точно подошел и лег на свой «маршрут». Затем разберите систему и соберите заново с герметиком

О герметизации короба в коробе стационарной вентиляции я уже говорил.

На этом Монтаж вытяжки с воздуховодом на кухне своими руками закончен!

Начать следует с того, зачем вообще нужен вентиляционный короб. Наличие воздуховода на кухне незаменимо, если только вы не фанат непрерывных генеральных уборок по отмываю жирного налета на всевозможных близких и удаленных от плиты плоскостях (для «любителей» перманентно наводить лоск на поверхности кухонного гарнитура и даже на натяжной потолок).

Все испарения и дымы нужно как можно оперативнее удалять с пространства кухни, какой бы ни был выбран вариант — финальная вытяжка через специализированную секцию в оконном проеме или выброс в вентиляционную шахту — во всех случаях потребуется прокладка вентиляционного канала.

Даже если плита располагается в непосредственной близости от отдушины капитальной вентиляции (или соответствующей секции окна), настоятельно рекомендуем использовать вытяжку.

В противном случае потоки загрязненного запахами и испарениями воздуха кухонного помещения будут стремиться в эту отдушину под потолком, постепенно пачкая территорию стены.

Вытяжка — это предмет гигиены, и приступать к интенсивному приготовлению пищи без ее установки не стоит. Но это значит, что при ее монтаже потребуется также установить и другие элементы конструкции (воздуховод, например), без которых она не будет работать.

Однако такие элементы не всегда декоративно привлекательны, а значит, могут своим внешним видом испортить всю дизайнерскую задумку вашей кухни. В данном случае можно своими руками сделать короб для вытяжки на кухне, тем самым исправив положение.

Давайте подробнее разберем, что из себя представляет короб под вентиляцию на кухне, какой материал использовать при этом, какие приняты формы и масштабы размеров.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

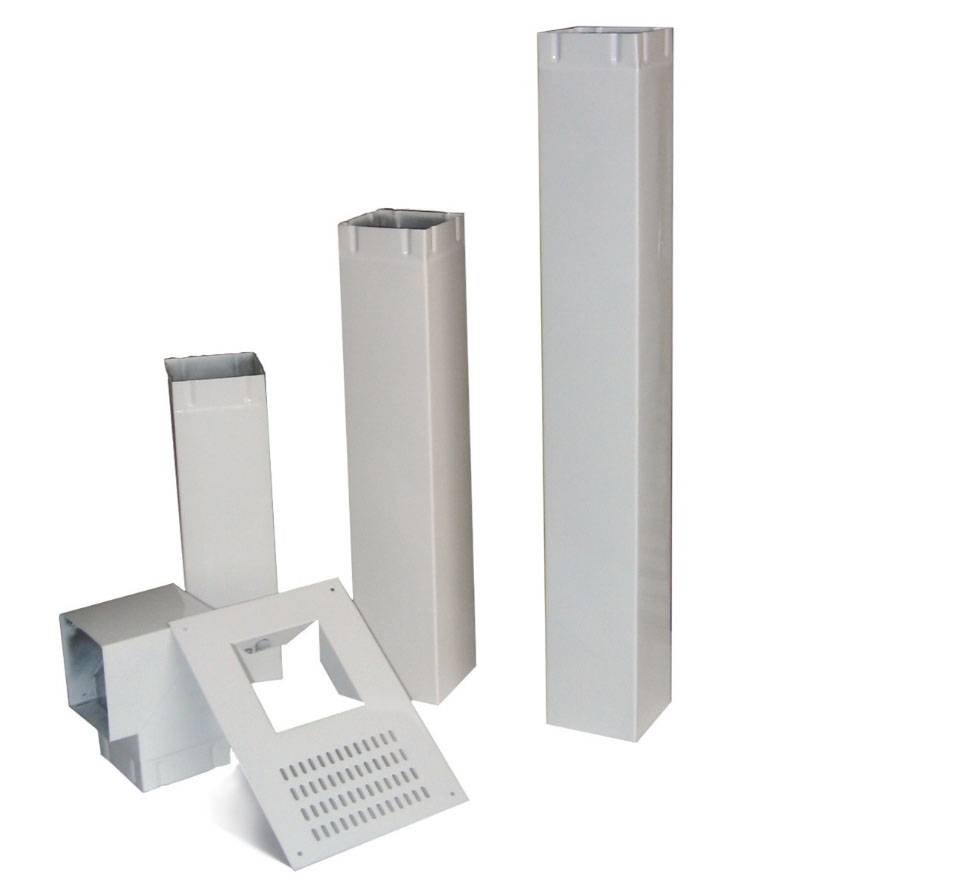

1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

https://youtube.com/watch?v=NBTsJcOpEWU

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

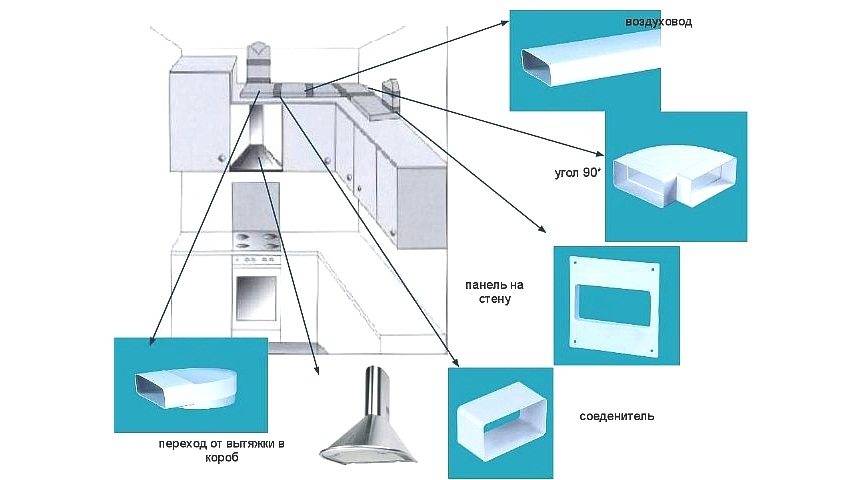

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

1. Корпус.
2. Вентиляционный механизм.
3. Редуктор.
4. Прямоугольный воздуховод.
5. Орган управления.
6. Фильтры.
7. Соединители.
8. Колено прямоугольное.
9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором.	Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей.	Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы.	Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры.	Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.

Кухонная вытяжка своими руками подразделяется на 2 типа:

1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

• ширина – 50-90 см;
• длина – 50, 70, 90, 120 см;
• глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

• 110*105 мм, 120*60.мм, 204*60 мм — сечение;
• 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Конструктивные особенности короба

Есть два предложения относительно фасада короба. Это могут быть две распашные дверцы или одна, которая открывается снизу вверх. Выбор только за вами, но учитывайте возможность открытия дверцы из второго варианта, потому что многое будет зависеть от роста человека.

Читать также: Способы очистки решетки вытяжки от жира

Сразу же надо оговориться, что нельзя использовать в качестве дверец от короба стекло или зеркало. В первом случае все будет видно, что находится в коробе. То есть, нет смысла его сборки и установки. Во втором случае зеркальная поверхность все время будет запотевать и пачкаться, что уже непрактично.

При этом рекомендуется, чтобы фасад короба ничем не отличался от фасада кухонного гарнитура. Поэтому постарайтесь или использовать для изготовления дверец тот же материал, что и в мебели, или подогнать его по отделке (цвету, фактуре).

Кухонная вытяжка с воздуховодом: принцип функционирования

Существуют разные по типу конструкции, конфигурации и дизайну виды вытяжек для кухни, основным классифицирующим фактором чаще всего признается принцип функционирования. В зависимости от этого эксплуатационного параметра определяется их выбор и необходимость дополнительного обустройства функционального кухонного помещения

Для кухни очень важно установить вытяжное устройство, оно обеспечивает очищение комнаты от неприятных и специфических запахов, помогает регулировать температурный режим и влажность:

• рециркуляционные. Производительная вытяжка такого типа дополнена встроенными фильтрами грубой и тонкой очистки, что обеспечивает возможность полноценного очищения попадающего в систему воздуха и его возвращение в помещение;
• вытяжные модели. В таких устройствах дополнительным конструкционным элементом является труба для вытяжки, подсоединенная к общеобменному комплексу вентилирования, для обеспечения вывода газовоздушной смеси из комнаты.

Правильная установка вытяжной конструкции и корректно подобранный декоративный короб для вытяжки обеспечивают повышение функциональности рабочего помещения, и возможность обустроить его со вкусом. Основной проблемой монтажа приспособления для принудительного вентилирования остается расположение вентиляционной шахты и потребность в подборе гофры для вытяжки или коммуникаций, изготовленных из других материалов. Дополнить и стильно оформить установленное вытяжное приспособление можно за счет использования короба, вентиляционные отводы полностью маскируются и не портят интерьерной композиции.

Таким образом маскируют воздуховод в ящик

Какие бывают вытяжные устройства

При выборе вытяжного устройства на кухне появляется множество нюансов. Площадь, геометрия помещения, расстояние до внешнего вывода – все играет немаловажную роль. Погоня за эстетикой требует соответствующего оформления устанавливаемой конструкции. Именно здесь серьезное значение принимает выбор короба под вытяжку.

При отсутствии возможности или нежелании вносить изменения в интерьер кухни. Можно воспользоваться рециркуляционной вытяжкой. Она компактна, проста в монтаже и легко вписывается в любой интерьер. Недостатком становится частая замена фильтров, которая напрямую зависит от активности кухонных процедур.

Кухонные вытяжки подразделяются по типу, на открытые и встраиваемые.

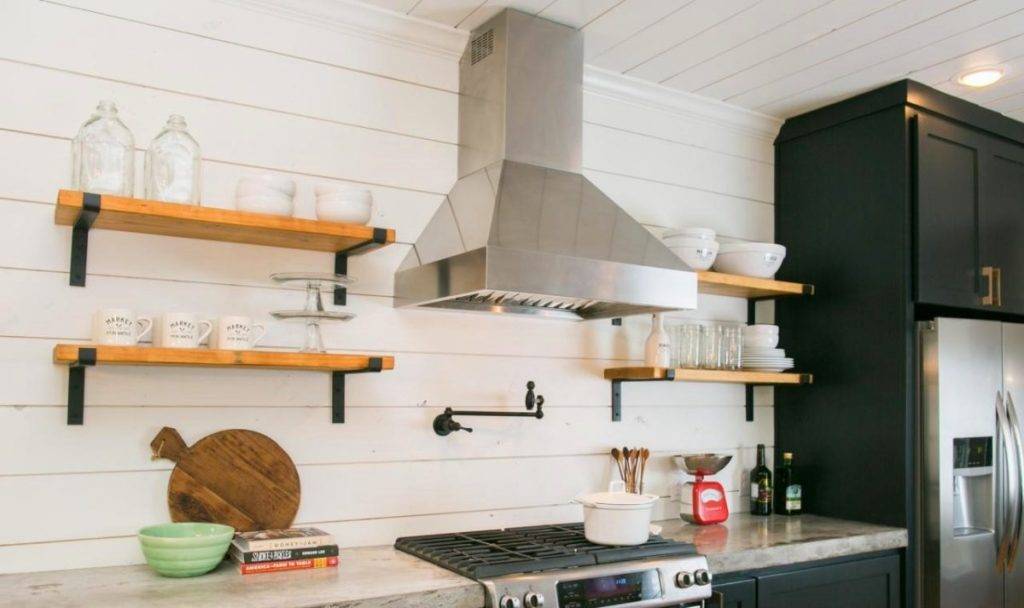

Вытяжки открытого типа

Эта система не скрывается от глаз наблюдателя. Все составляющие: козырек, короб, вход в вентиляцию остаются на виду. Эстетические проблемы решаются оригинальным оформлением, когда вытяжка преобразуется в каминную или печную трубу. Открытый тип вытяжек для кухни подходит для различных интерьеров: от классики до хай-тека, вся загвоздка в дизайнерских способностях и собственных возможностях.

Встраиваемые вытяжки

Встраиваемому типу вытяжки свойственна остающаяся на виду рабочая панель системы, в то время как, элементы конструкции располагаются внутри кухонного гарнитура, закрыты декоративными панелями и коробами.

Как восстановить вентиляционный короб

восстановление вентиляционного короба

Многие владельцы кухонь с перепланировками рано или поздно задумываются о восстановлении вентиляционного короба. Сделать это можно самостоятельно или вызвать специалистов. Профессионалы выполняют работы без демонтажа прилегающей встроенной мебели, но цена подобных услуг довольно велика. Поэтому мы рекомендуем своими руками восстановить вентиляционный короб на кухне, с помощью нашей инструкции.

Перед тем, как что-то делать с вентиляционным коробом на кухне завесьте мебель и бытовую технику полиэтиленовой пленкой от пыли.

Для стенок короба можно использовать:

• газобетон;
• пеноблоки;
• гипсовые плиты.

Это негорючие материалы, за счет пористой структуры обладают небольшим весом, отличной шумоизоляцией. Укладывают их на песчано-цементную смесь или сухой клей.

Не желательно возводить стенку короба из жести, фанеры, ДВП или гипсокартона, так как довольно сложно сделать ее герметичной. А это обязательное условие для работы вентиляции.

Ход работ:

• Освобождаем воздушные каналы. На полу частично снимаем покрытие, на потолке отделку, декоративные короба. Полностью освобождаем место, где когда-то была вентиляционная шахта;
• Из строительных блоков возводим стены, используя уровень. Тщательно замазываем все щели;
• Не забудьте установить на кухне вентиляционную решетку в верхней части короба;
• Теперь можно проверить тягу в восстановленной системе и декоративно оформить новую деталь интерьера.

Если не установить вентиляционную решетку на кухне, нарушится воздухообмен в помещении.

Установка перемычек и укладка гофры

Сверху вниз спускаются перемычки из профиля 27х60 мм, которые крепятся маленькими саморезамии. Чтобы довершить конструкцию короба из гипсокартона для вытяжки на кухне останется лишь установить горизонтальные перемычки.

Перемычки фиксируются саморезами для большей надежности крепления

Однако эти перемычки будут заходить в паз профиля у стенки, но упрутся в ребро углового профиля. Поэтому идут по одному из двух возможных вариантов:

• Перемычка подрезается так, что спинка зашла под профиль, а ребра выгнулись под прямым углом. В этом случае можно крепить перемычку к профилю, как через спинку, так и через ребра;
• Направляющая нарезается кусками по 10 см, и эти куски крепятся сбоку от углового профиля так, чтобы образовать паз, куда можно будет вставить перемычку.

Перемычки можно устанавливать с шагом 60 см, ведь больших нагрузок на конструкцию не предвидится.

Вместе с гофрой можно провести разводку коммуникаций

Нужно знать место, где гофра будет спускаться к вытяжке, чтобы случайно не установить там перемычку. Гофра используется в качестве воздуховода, соединяя вентиляционное окошко и вытяжку. До обшивки гипсокартоном гофру нужно присоединить к вентиляционному окну и провести внутри каркаса короба к месту выхода (над вытяжкой). В основном устанавливается короб из гипсокартона над кухонным гарнитуром, так что при желании можно проложить еще одну гофрированную трубу для будущей подсветки.

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

• стандартные приборы;
• телескопические выдвижные устройства.

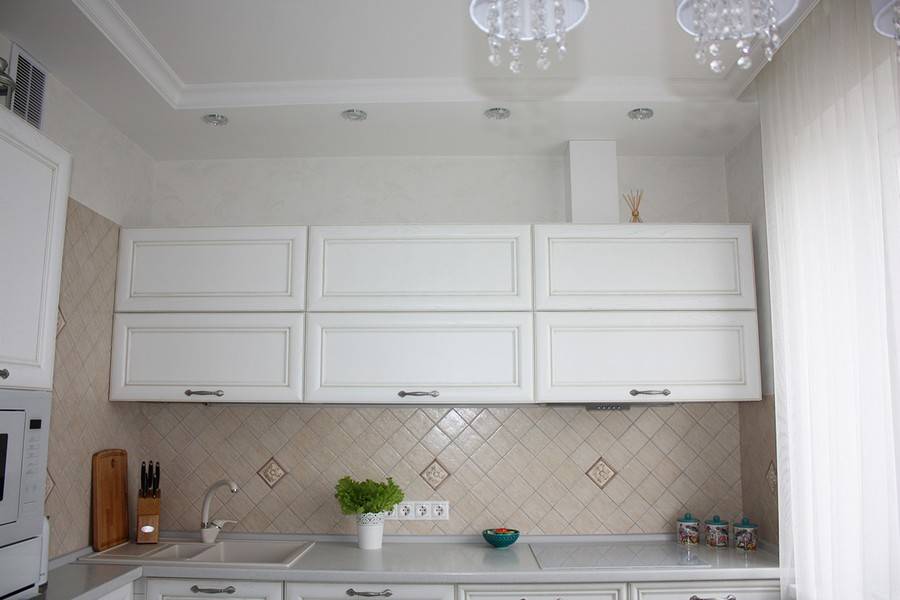

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства

Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции
