Проверка и очистка вентиляционных каналов в частных и многоквартирных домах. Немного об особенностях кирпичной кладки

Содержание проверки

Содержание включает определенный алгоритм работы дымохода и тяги дымоходов

Обращайте внимание во время проверки, были ли выполнены следующие условия:

• Приоткрывается обязательно окно, чтобы создать небольшой приток свежего воздуха.
• С канала удаляется решетку и другие детали декора и защиты.
• Включенный прибор, а точней его крыльчатку, помещают непосредственно в шахту, на уровень 5 – 10 см.
• Считываются данные полученные во время проверки, отображающиеся на табло.
• Полученные данные нужно сопоставить с таблицей соответствия.

Акт Санитарно-эпидемиологического обследования системы вентиляции

Для справки, скорость движения в минимальных значениях должна соответствовать следующим показателям:

• Для вентиляции не менее 5 м/с.
• Для отвода не менее 3 м/с.

Учитывайте, что если даже одно из обязательных условий проверки не было выполнено в полной мере, исследование считается не достоверным. И когда, речь заходит о судебных тяжбах, «отрезке» газа и тому подобное, в суде данное условие будет считаться важным. Поэтому, ни в коем случае не подписывайте акт, если какой-либо пункт, по вашему мнению, не был выполнен. Для обжалования можно пригласить независимую компанию.

Правила выполнения

Монтаж и обслуживание системы вентиляции может осуществлять только официальная организация, прошедшая соответствующее лицензирование. Проверять состояние и правильное функционирование элементов вентиляции необходимо четко в соответствии с правилами СНиП:

• перед началом работы, должен быть составлен акт проверки;
• сама работа должна осуществляться со следующей регулярностью: печи, для работы которых используются дрова – в начале и по завершении отопительного сезона; камины и печи используемые круглый год – ежеквартально;
• в случае обнаружения существенных отклонений, вентиляционные элементы запрещается использовать до момента устранения неисправности;
• результаты излагаются в форме акта об обследовании системы дымоудаления.

Во избежание возникновения проблем при осмотре, необходимо следовать следующим рекомендациям.

• Необходимо использовать только высококачественное топливо с низким содержанием влаги и смолы;
• Запрещается использование в качестве топлива элементов бытового мусора, особенно пластика;
• Регулярно производите очистку труб от продуктов сжигания;
• Для усиления недостаточной тяги рекомендуется установка крышного вентилятора;
• В целях недопущения засорения, установите на дымоход оголовок, снабженный сеткой, и регулярно проводите его осмотр, в особенности в холодное время года, так как возможно его обледенение.

Контролирующими организациями производится проверка дымоходов со следующей периодичностью:

• в случае использования отопительных приборов только в холодное время года — осенью, перед сезоном отопления;
• при наличии варочно-отопительных печей — трижды в год (перед, в середине, и по завершении отопительного сезона).

В зависимости от материалов, использованных для возведения дымохода, имеются следующие требования к периодичности:

• ежеквартально в случае элементов дымоотвода из кирпича;
• ежегодно, если были использованы асбест, керамика или бетон.

Требования к вентиляционным каналам

• Вентиляционные каналы возводятся в соответствии с проектом и строительными нормами;
• При проектировании учитывается необходимость периодических проверок вентиляционных каналов, их очисток. А также правила противопожарной безопасности;
• Из отапливаемых зданий воздух выводится вентиляцией естественного типа;
• Вентиляционные решетки на каналах должны быть открыты всегда;
• Кладка вентиляционных каналов должна быть гладкой, без выступов и выпуклостей, направление каналов – вертикальное;
• При замене прямоугольных вентканалов круглыми, площадь сечения подбирается равной или превышающей первоначальную;
• Толщина кладки вентиляционного канала из кирпича без полостей составляет от 12 см. Внутренние стены вентиляционного канала не штукатурятся, излишки раствора снимаются швабрением;
• Вентиляционные каналы частных домов разрешается объединять одним стояком с дымоходами.

Требования к каналам вентиляции учитывают при строительстве и эксплуатации здания.

Периодичность технического обслуживания вытяжной вентиляции

Техническое обслуживание вентиляции (далее – ТО) – это ряд мер профилактического характера, направленных на поддержание работоспособности и исправности системы в целом, ее частей и оборудования в ходе эксплуатации, а также выполнение работ по устранению неисправностей, выявленных в ходе проведения осмотров.

Основными нормативно-техническими документами, устанавливающими правила эксплуатации и технического обслуживания систем вентиляции, являются:

• СП 336.1325800.2017 «Системы вентиляции и кондиционирования воздуха. Правила эксплуатации»
• Закон от 30 марта 1999 г. № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения»
• Государственные стандарты, в которых расписан порядок проверок параметров вентиляционных систем. Это ГОСТы 12.4.021-75, 12.3.018-79, 12.1.005-88
• Рекомендации по испытанию и наладке систем вентиляции и кондиционирования Р НОСТРОЙ 2.15.3-2011

Другие нормативно-технические документы, где указаны требования к параметрам воздуха в жилых помещениях и различных предприятиях (СНиП 3.05.01-85 и СП 1.1.1058-01), межотраслевые нормы.

С целью своевременного проведения ТО воздуховодов составляется график (регламент обслуживания). В графике отражается периодичность проведения: еженедельные, ежеквартальное ТО, ежегодное и сезонное освидетельствование. Каждый осмотр имеет свои особенности.

Проведение еженедельного осмотра характеризуется визуальным осмотром и устранением незначительных неисправностей, без остановки системы, но ведущих к сбоям в режиме работы оборудования.  К ним относятся проверка:

• тяги в вентиляционных каналах
• заземления на устройствах
• натяжение ремней, очистка фильтров

По итогам осмотра выявляют места в системе, в которых необходима прочистка. Работы выполняются незамедлительно.

Ежеквартальное ТО осуществляют каждые 3 месяца. В результате проведения работ происходит выявление различных поломок оборудования и процент износа механизмов. Своевременное обнаружение неисправностей в ходе ежеквартального ТО позволяет избежать проблем, связанных с выходом из строя оборудования. В ходе обслуживания:

• осмотр устройств и измерительных приборов
• тестирование и диагностика отдельных узлов
• диагностика и осмотр воздуховодов
• испытание или поверка датчиков и автоматики
• осмотр и настройка ремней, при необходимости ремонт и замена
• замеры основных параметров работы вентиляции
• проверка соединений

Дается оценка засоренности каналов, назначается чистка вентиляции от жира, грязи и пыли. Случается, что в график текущих работ по чистке вносят корректировки, так как на отдельных участках проходы могут засоряться быстрее обычного.

Ежегодное,1 раз в год проводится капитальное ТО. Работы проводят более углубленно, а также осуществляют тщательную очистку всей системы. В ходе очистительных работ проводятся:

• проверка параметров производительности и работы системы с заявленными параметрами в технической документации
• полный осмотр системы и отдельных узлов и механизмов
• настройка измерительных приборов
• осмотр уплотнителей и креплений
• полная прочистка вентиляционных каналов
• профилактические мероприятия от загрязнений

Сезонное ТО делают 2 раза в год, при подготовке к зимнему и летнему периоду

Особое внимание уделяется дымоходам. Их прочищают, независимо от величины загрязнений

Ответственная УК, исходя из санитарных норм и требований безопасности, должна приглашать специализированную организацию для осуществления контроля работы воздуховодов с замерами тяги. Профилактика выполняется 1 раз в три месяца, то есть 4 раза в год. При этом проверяется тяга в квартирах и вентиляционных шахтах, при необходимости осуществляется их прочистка. Результаты выполненных работ отражаются в журнале.

В случае неисправности системы или отсутствия тяги не стоит дожидаться очередного прибытия специалистов, нужно сразу же обращаться в управляющую компанию. По результатам проведения работ составляется акт о проведении чистки вентканалов, который заверяется подписями специалистов и хозяина помещения.

Проблемы в работе исправной системы

Случается так, что вентиляция долго работает, оставаясь исправной, а потом вдруг останавливается или начинает гнать воздух в обратную сторону. Действительно, если отбросить все причины, описанные выше, то окажется, что проблемы с вентиляцией на этом не заканчиваются.

Разберем, как устроено естественное вентилирование многоквартирного дома с вертикальным сборным каналом.

Воздух заходит в индивидуальный канал, поднимается параллельно общей шахте и входит в нее через проем на следующем этаже, не доходя до заглушки, отделяющей следующий индивидуальный канал, принадлежащий верхней квартире

Основная вентиляционная шахта ведет с первого этажа на чердак. Все квартиры оснащены индивидуальными вентиляционными ходами (рукавами или спутниковыми каналами).

Каждый из них от вентиляционной отдушины в конкретной квартире поднимается вверх на один этаж и внедряется в главный канал немного ниже такого же индивидуального вентиляционного хода, принадлежащего квартире этажом выше.

Воздух из квартиры по спутниковому каналу перемещается в общую шахту и там движется дальше до чердака, а оттуда – на улицу. Эти спутниковые каналы подпитывают общий поток, и если по ним перестанет поступать воздух, то его объем и скорость перемещения по основной шахте тоже уменьшатся.

Прекративший функционировать рукав в одной квартире не выведет из строя всю вентиляцию по стояку в 5-и, 9-и или 16-и этажном доме. Но чем больше квартир выпадает из общей вентиляционной системы, тем она слабее. Достигнув критического предела, вентиляция отказывает: выходящий на уровень чердака воздушный поток настолько хилый, что не может протолкнуть сам себя дальше.

Более того, он уходит вниз, и первыми его обратно затягивают каналы-рукава последних двух этажей. Чтобы уберечь верхние этажи от обратной тяги, индивидуальные каналы выводят на крышу напрямую. А вот выяснять, почему сокращается поступление воздуха в вентиляционную шахту, надо в отдельно взятых квартирах.

Рядом с общей шахтой расположены индивидуальные вентиляционные каналы кухни и санузла. На уровне каждого этажа они имеют выход в общую шахту и перекрыты заглушками

Рассмотрим двух- или трехкомнатное жилище, в котором кухня и ванная/туалет разнесены в разные концы, и в связи с этим построены два независимых вентиляционных канала. Один обслуживает кухню, а другой – санузел. Эта пара каналов вытягивает застоявшийся воздух из квартиры в вентиляционную систему, на смену ему приходит свежий воздух.

Только приток воздуха снаружи считается правильным. Повсеместная замена убогих, но дышащих деревянных оконных рам на стеклопакеты нарушает циркуляционный процесс. Воздух они не пропускают, временное открытие окон на проветривание не помогает, так как чтобы вентилирование происходило, приток воздуха должен быть постоянным.

Если входная дверь закрывается не столь герметично, то воздух может поступать с лестничной клетки. По качеству он не лучше, чем имеющийся в квартире, но жизнеспособность вентиляции поддерживает. Хотя нужна ли такая вентиляционная система, в которой перемещается воздух, находящийся в доме – с запахом табака (в подъезде часто курят) и т.п.?

Когда нет и внутреннего притока воздуха через входную дверь, один из двух имеющихся в квартире вентиляционных каналов (с более сильной тягой) начнет тянуть в себя воздух из второго канала. Т.е. происходит опрокидывание тяги в одном вентиляционном канале за счет другого. Эффект тот же самый – чужой отработанный воздух в квартире, масса нежелательных запахов и ароматов.

Зачем нужен?

Достоинства

Постройка дома с нуля требует изучения всех нюансов. Одним из спорных вопросов является необходимость обустройства вентзазора в кирпичной кладке. Приспособление имеет такие положительные стороны:

• Подсушивание. В период перепада температур внутри и снаружи помещения наблюдается образование конденсата на внешней стороне основной стены. Чрезмерная влажность снижает теплоизоляционные способности утеплителя и приводит к разрушению кирпичной кладки.
• Скрытие недостатков поверхности. Небольшой воздушный зазор между стеной и облицовкой помогает скрыть ее неровности без вмешательства.
• Сохранение прохладного воздуха внутри дома в летнее время. Когда облицовочный кирпич нагревается до 90 °C, то начинает отдавать тепло не стене, а воздушной подушке. Это способствует выветриванию горячего воздуха в атмосферу, а не дальнейшей передаче внутрь помещения.

Недостатки конструкции

Вентиляция в кирпичной кладке является спорным вопросом. Аргумент, который заставляет задуматься о необходимости этого приспособления — потери тепла в зимнее время. Действительно через отверстия в кирпичной облицовке из зазора выветривается не только лишняя влага, но и тепло. Для предотвращения сильного охлаждения рекомендуется делать более толстой несущую конструкцию. Если стройматериал, из которого сделана стена, не теряет качественных характеристик при намокании, то и зазор оставлять не нужно. Обязательно делается вентзазор в таких случаях:

• применение утеплителя, который теряет свои способности при намокании;
• высокая паропроницаемость стройматериала, из которого сделана внутренняя часть стены;
• выбор облицовочного материала, имеющего высокие пароизолирующие и влагоконденсирующие способности.

Причины засоров

Выявление и устранение причин засора позволяет избежать их возникновения в будущем. Фактически вероятность образования связывается с целым рядом причин. Рассмотрим те, которые случаются чаще всего.

Пыль, грязь, жир

Самой простой и частой причиной засорения вентиляции становится высокая концентрация этих компонентов. Загрязнения скапливаются на вентиляционной решетке, как с внутренней, так и с наружной стороны.

Происходит это по причине узких вентиляционных каналов, установки декоративной сетчатой решётки на их отверстие. Мельчайшие частицы, постепенно оседают на их поверхности, образуя единый грязевой слой.

Пыль, грязь и жир на вентиляцииИсточник pinimg.com

Обвал кладки

Возникновение такой проблемы относится к наиболее сложным. Чаще всего это происходит в многоэтажных домах старой постройки. В этом случае вам придётся заняться капитальным ремонтом канала. Как это будет происходить: самостоятельно или с помощью специалистов – всё зависит от конкретной ситуации. Иногда устранение строительного мусора может оказаться невозможным из-за конструктивных особенностей здания.

Плотно забитая труба вентканалаИсточник siteapi.org

Животные, птицы

Чаще всего такое случается в холодное время года. В этот период на крыше (чердаке) из вентиляционного отверстия выходит тёплый воздух. Это привлекает голубей, воробьёв и кошек. Сидя на конце трубы, они проваливаются внутрь и застревают там, образуя своеобразную пробку.

Птица, залетевшая в вентиляционный каналИсточник pbs.twimg.com

Подключение кухонной вытяжки

Часто чистка внутридомовых вентиляционных каналов связана с неверным подсоединением к ней кухонной вытяжки. Причина неисправности заключается в том, что пропускная способность обычной венттрубы не более 90 м3/ч. Мощность электрических вытяжных устройств более чем в 10 раз превышает заявленную. В результате создающегося в каналах, избыточного давления воздушный поток может выталкиваться в соседнюю квартиру.

Кухонная вытяжка как причина неправильной работы вентиляцииИсточник goskrep.ru

Пластиковые окна

Полноценная работа вентиляционной системы возможно только в случае, когда помещение имеет стабильный приток свежего воздуха. Происходит это преимущественно через окна (деревянные или специальные, вентиляционные отверстия на пластиковых). Если этого не происходит, результат проявляется в запотевании и появлении плесени на их поверхности.

Устройство для вентиляции пластиковых оконИсточник ventec-rus.ru

Сезонные причины

Этот фактор объясняется разницей в температурах внутри и снаружи. Ещё со школы нам известно, что тёплый воздух стремится вверх. Соответственно, зимой вентиляционные каналы работают лучше, так как тёплый комнатный воздух устремляется в них. Летом результативность работы каналов снижается. Поэтому компенсировать недостаток приходится за счет регулярного проветривания или установки принудительной вентиляции (специального вентилятора, который устанавливается вместо решётки).

Каким прибором проверяют вентиляцию

Наиболее точный результат проверки даст специальный прибор, анализирующий скорость воздушного потока в вентиляционной шахте, — анемометр (см. рисунок 3).

Рисунок 3. Проверка вентиляции с помощью анемометра.

Технически это проводится следующим образом:

1. Прибор подносится к отдушине и включается
2. На дисплей выводится показание. Считается нормой для отвода вентканала — 3 м/сек, для самого вентканала — 5 м/с.
3. Проводится расчет по формуле Q = V·S·360. Где V — зафиксированное показание, S — площадь поперечного сечения вентканала (м2).

Норма для санитарной зоны — 25 м3/ч, для кухни — 60 м3/ч.

Жильцы дома могут самостоятельно проводить проверку анемометром, но лучше, если проверку проводят специализированные организации.

Правила выполнения

Монтаж и обслуживание системы вентиляции может осуществлять только официальная организация, прошедшая соответствующее лицензирование. Проверять состояние и правильное функционирование элементов вентиляции необходимо четко в соответствии с правилами СНиП:

• перед началом работы, должен быть составлен акт проверки;
• сама работа должна осуществляться со следующей регулярностью: печи, для работы которых используются дрова – в начале и по завершении отопительного сезона; камины и печи используемые круглый год – ежеквартально;
• в случае обнаружения существенных отклонений, вентиляционные элементы запрещается использовать до момента устранения неисправности;
• результаты излагаются в форме акта об обследовании системы дымоудаления.

Во избежание возникновения проблем при осмотре, необходимо следовать следующим рекомендациям.

• Необходимо использовать только высококачественное топливо с низким содержанием влаги и смолы;
• Запрещается использование в качестве топлива элементов бытового мусора, особенно пластика;
• Регулярно производите очистку труб от продуктов сжигания;
• Для усиления недостаточной тяги рекомендуется установка крышного вентилятора;
• В целях недопущения засорения, установите на дымоход оголовок, снабженный сеткой, и регулярно проводите его осмотр, в особенности в холодное время года, так как возможно его обледенение.

Контролирующими организациями производится проверка дымоходов со следующей периодичностью:

• в случае использования отопительных приборов только в холодное время года — осенью, перед сезоном отопления;
• при наличии варочно-отопительных печей — трижды в год (перед, в середине, и по завершении отопительного сезона).

В зависимости от материалов, использованных для возведения дымохода, имеются следующие требования к периодичности:

• ежеквартально в случае элементов дымоотвода из кирпича;
• ежегодно, если были использованы асбест, керамика или бетон.

Сколько стоит кладку построить

Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

• этажность постройки;
• площадь помещений;
• геометрическая сложность каналов;
• выполнение перевязки с уже существующей кладкой;
• необходимость отделки осадочных швов;
• вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Причины неправильной работы вентканалов и дымоходов

Одна из распространенных причин – ошибки, допущенные при проектировании. Также возможно скопление всевозможного мусора в системе, который мешает правильной работе вентиляции. Такие отходы от работы дымохода, как сажа, копоть или пыль также могут затруднять воздухоотведение. Если собственник допускает использование не до конца просушенных дров, то это ускоряет засорение дымохода.
Ну и, наконец, причиной может быть обычное старение системы вентилирования, которое выражается в появлении ржавчины, трещин и других явлений, сопутствующих просадке всего строения.

Во избежание возникновения всех указанных опасностей, необходимо проводить очень тщательные проверки дымоходов и вентиляционных каналов.

Конструктивные ошибки могут явиться большой проблемой при проверке дымохода

Виды вентиляционных каналов

Все виды вентиляционных каналов различаются по следующим показателям:

• Форма сечения:
  • прямоугольные;
  • круглые.
• Материал изготовления:
  • ПВХ, пластик;
  • кирпич;
  • бетон;
  • металл.
• Конфигурации:
  • жесткие;
  • гибкие.

В многоквартирных домах с естественным воздухообменом вентиляционные каналы оборудуют из специальных бетонных блоков прямоугольного сечения. Вентиляционные каналы в частных домах с печным отоплением выполняют из кирпичной кладки.

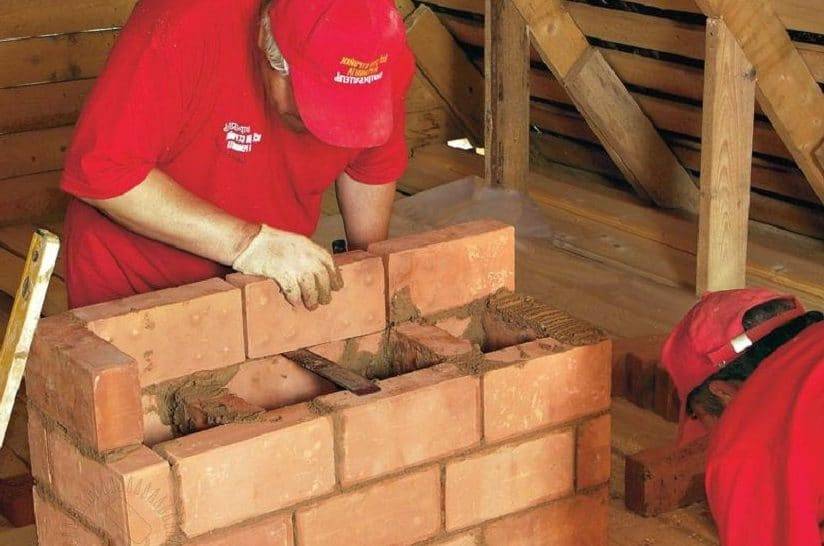

Правила кирпичной кладки вентиляционных каналов

При изготовлении вентиляционных каналов в частном доме или многоэтажке:

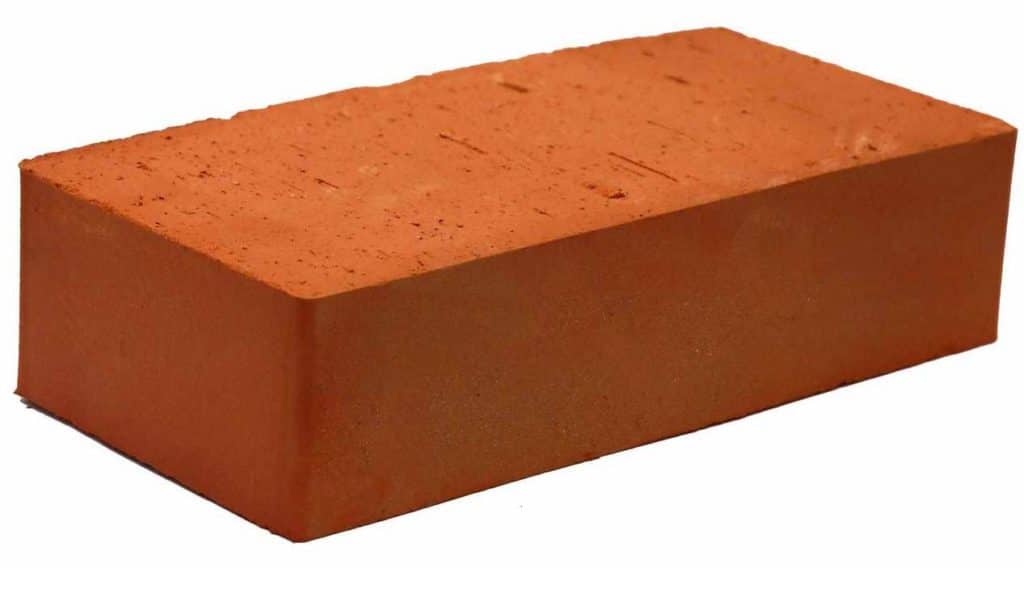

• используется только полнотелый кирпич;
• стандартный диаметр сечения 140 х 140 мм. Если вентканал примыкает к дымоотводу, между ними делается стенка в ½ кирпича;
• чтобы кладка была ровной и не засорялась в процессе возведения, используют методику инвентарных буйков (в ствол вставляется пустая фанерная коробка, которую передвигают по мере возведения шахты);
• Кладка изнутри должна быть максимально гладкой, так как любые неровности ухудшают тягу;
• Чтобы выложить наклонные отрезки, применяют отесанный под необходимым углом кирпич.

При газовом или паровом отоплении подойдут ПВХ или металлические виды вентиляционных каналов.

Гибкие воздуховоды чаще устанавливают на небольших отрезках с множеством поворотов и принудительным воздухообменом. Ребристая внутренняя поверхность создает сильное сопротивление потоку воздуха и снижает аэродинамические свойства.

Высота буйка должна составлять 8 – 10 рядов.

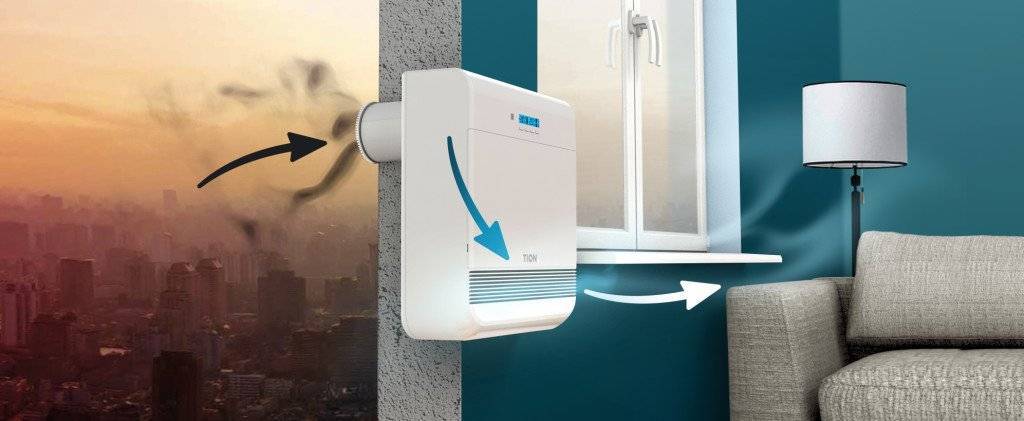

Обеспечение циркуляции воздуха

Для правильного воздухообмена в квартире необходимо удалить засор вентиляционного канала и содержать его в чистоте и порядке. Можно также применить следующие меры:

установить стеклопакеты с функцией микропроветривания, что обеспечит приток свежего воздуха и позволит избежать изоляции помещения;

• предусмотреть монтаж кухонной вытяжки, которая должна быть укомплектована нейтрализатором запахов;
• приобрести электрический вентилятор и установить его в отдушине или закрепить аналогичный блок в секции вентиляционного короба.

Если приведенные меры не дали результатов, то следует подумать об установке более эффективной системы.

Особенности монтажа

Вытяжная вентиляция предусматривается в проекте дома. В любом случае ее можно возвести как приставную шахту. Вентиляционные каналы 9-этажного дома, как и в 5-этажном, проходят в стенах квартир и соединяются с общей шахтой. Если нет возможности монтажа во внутренней стене, сооружают подвесной ход. Для последних этажей монтируют отдельные отводные пути. Внизу естественная циркуляция намного лучше, чем на верхних этажах, поэтому современные проекты предусматривают даже искусственную систему воздухообмена.

Можно сделать вентиляцию своими руками. Основные принципы:

• Для кладки каналов легче использовать готовый шаблон.
• Строить рекомендуется из полнотелого кирпича, допускается применение цементного раствора.
• Повороты монтируют с помощью отесанного под нужным углом кирпича. Угол наклона отвода не должен превышать 60 ̊.
• Вся поверхность должна быть гладкой и иметь одинаковый размер для равномерного движения воздуха.
• Если в шахте предусматривается установка вентилятора, кладку покрывают влагостойким веществом.
• Не допускается горизонтальное положение каналов естественной вентиляции.

Где проходят вентиляционные каналы

Вентиляционные каналы – один из элементов естественной вентиляции. Они считаются не просто её элементом, а основной её составляющей. Проходят вентиляционные каналы в стенах квартир. При постройке дома они встраиваются в стены.

Если в помещении повышенное количество влаги, она создает благоприятные условия для развития и размножения плесени и грибка на стенах. Они, в свою очередь, очень пагубно влияют на здоровье жильцов. Это можно предотвратить. Для того, чтобы влага не накапливалась в помещении, каналы не проводят в наружных стенах здания.

Как быть, если во внутренних стенах невозможно проложить канал? В таких случаях их сооружают такими, чтобы можно было подвесить или подшить. Как правильно установить эти каналы? Разница в высоте между уровнем канала, который забирает воздух из комнаты, и уровнем канала, который выводит этот воздух через крышу, должна быть больше трёх метров.

Вентиляционные каналы состоят не только из продольных частей. В их состав входят и горизонтальные участки. Эти участки должны иметь длину меньше чем три метра. Такое же мнение всегда высказывают специалисты, которые сооружают системы вентиляции.

Технология кирпичной кладки вентиляционных каналов

Вытяжные вентканалы в кирпичном доме способны удалять тепло вместе с отработанным воздухом, поэтому рекомендуется при проектировании заранее предусмотреть довольно эффективную деталь – изгиб в форме кирпичной лесенки. В этом случае возникнет препятствие для преждевременного оттока нагретых воздушных масс.

Кирпич: каким он должен быть, замечания по кладке

Для возведения кирпичных стен в жилых строениях принято брать на вооружение полнотелый камень. Если возникла необходимость в использовании во время кладки пустотелых облицовочных аналогов, все выемки в них необходимо заполнять рабочим раствором либо глиной. Силикатный кирпич не подойдет для формирования качественных воздуховодов, этот материал имеет свойство разрушаться под пагубным воздействием температурных перепадов.

Нередко при создании вентиляционного канала возникает необходимость в кирпичах, имеющих нестандартные параметры, например, при перевязке швов, при формировании зон прилегания стенок. Механическая обработка материала осуществляется с применением следующих инструментов:

• болгарки;
• молотка-кирочки или кельмы;
• специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

этажность здания;
геометрические характеристики каналов, конфигурацию;
в отношении осадочных швов – важность отделки;
площадь помещений;
необходимость в осуществлении перевязки с эксплуатируемой кладкой;
стоимость и вид кирпича.

Специалисты отмечают, что на итоговую стоимость работ не оказывают влияния такие факторы, как марка материала, его цвет, степень стойкости к промерзанию.

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

Для устройства вентканалов используется тот же раствор, что и для возведения внутренних кирпичных стен. Замес будет иметь оптимальную крепость, если во время сборки компонентов тщательно соблюдать пропорции:

• нужно взять 3 части строительного песка, непременно очищенного;
• 1 часть цемента марки М500.

Сухие компоненты заранее соединяют, в них дозированными частями вливают воду, непрерывно помешивая смесь. Нужно добиться такой характерной консистенции замеса, чтобы при наклонении емкости раствор не выливался.

Раствор для кладки кирпича должен быть довольно густым

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

Тщательное составление чертежа будущей конструкции.
Нанесение разметки – здесь используется описанный выше складной шаблон.
Выкладка первого ряда в строгом соответствии уровню, в процессе используется деревянный короб либо буйки

Важно придерживаться прямолинейности всех углов и поверхностей.
Если кладка осуществляется в условиях высокой температуры, чтобы обезопасить кирпич от чрезмерной сухости, нужно периодически смачивать его водой – тогда можно добиться улучшения сцепки раствора и материала.
Выкладывается в соответствии с чертежом все до 4 ряда.
На кирпичи монтируются буйки – их выкладывают, придерживаясь уровня, непосредственно в канал. Эти элементы защищают воздуховод от мусора, неизменно сопровождающего монтажные работы, помогают соблюдать строгую геометрическую форму отверстия.
Буйки перемещают через каждые 7-8 рядов.
Если при проектировании были выявлены шансы на то, что в помещение и расположенные поблизости вентиляционные коммуникации будут вместе с воздухом попадать продукты сгорания, лучше воспользоваться кладкой, выполняемой по схеме «впритык».

Во время работ важно тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Признаки плохой работы

Перед тем, как самостоятельно почистить вентиляцию, следует ознакомиться с перечнем признаков, свидетельствующих о её плохой работе. Заключаются они в следующем:

• Скопление паутины и пыли на вентиляционных отверстиях и вокруг них.
• Тёмный осадок, частицы жира, образовавшиеся на поверхности вентрешетки.
• Быстрое прогревание помещения. Отсутствие вентиляции способствует резкому повышению температуры. Например, в процессе приготовления пищи.
• Отсутствие сквозняка, движения воздуха. Плохая вентиляция становится причиной минимального движения воздушных масс при закрытых дверях.

Вентиляция, которую не чистили много летИсточник homemasters.ru

Основные ошибки

Как показывает практика, многие застройщики допускают характерные нарушения, к которым относятся:

• отсутствие вывода вентиляционного канала в кухонное помещение, ванную комнату, санузел и кладовую, не имеющую окон;
• функции канала выполняет отверстие, устроенное в стене и закрытое решеткой. К сожалению, тягу оно не создает и эффективности не имеет;
• окна и двери закрываются герметично, проветриватели отсутствуют. В подобных условиях система вентилирования не работает, появляются малоприятные запахи, образуется конденсат и плесень;
• запрещается устраивать принудительную вентиляцию при наличии специальной вытяжки;
• при обустройстве камина многие забывают про вытяжку в помещении. Как только разжигается огонь, дым начинает «тянуть» в комнату;
• в помещении, отделенном от других комнат двойной дверью, движение потоков воздуха затрудняется. Наличие вытяжки является обязательным условием;
• вентканал не отделан утеплительным материалом, что способствует понижению силы тяги;
• запрещается монтировать в стенах газовые трубы. Для этого используются экранные штрабы, имеющие вентиляционные отверстия;
• при несоблюдении разрешенного отклонения, следует установить вентилятор. Для помещения, оборудованного камином, установка такого дополнительного элемента запрещается.

Итог

Проверка состояния дымовых и вентиляционных каналов и при необходимости их очистка производится:

• В соответствии с пунктом 12 Постановления Правительства №410 — при приемке дымовых и вентиляционных каналов в эксплуатацию при газификации здания и (или) подключении нового газоиспользующего оборудования;
• В соответствии с пунктом 4.3.12 МДК 2-04.2004 (Методическое пособие по содержанию и ремонту жилищного фонда. МДК 2-04.2004″ (утв. Госстроем России)

1. дымоходы кирпичные — один раз в три месяца;
2. вентиляционных каналов помещений, в которых установлены газовые приборы, — не реже двух раз в год (зимой и летом).
