Основы вентиляции для дачного дома
Сколько же нам нужно воздуха для того, чтобы мы чувствовали себя комфортно в своем дачном доме? Необходимый объем воздуха с технической точностью уже давно прописан в нормативных документах и СНИПах.
Согласно этим документам, жилые комнаты (когда внутри есть люди) должны получать однократное пополнение воздуха один раз в час.
Для примера, рассмотрим спальню 16 квадратных метров и высотой потолка 3 метра (довольно стандартные габариты). Получается, что 50 кубов воздуха каждый час обеспечит вам в этой спальне спокойный сон. Масса этого воздуха составит около 50 килограмм, таким образом, за одну ночь из вашей комнаты должно прийти и уйти пол тонны воздуха. Но это всего лишь небольшая спальня. Куда серьезнее обстоит дело с теми уголками вашего загородного дома, которые по праву можно считать местами общего использования.
Вентиляция в дачном доме является необходимостью, и вот, почему:
- Из кухни должно уходить порядка 60 кубов воздуха каждый час;
- Из ванной комнаты и санузла должно уходить около 20-30 кубов;
- Тренажерные залы, бассейны, бильярдные комнаты, гаражи — все эти помещения, делающие нашу жизнь на даче комфортной, требуют каждый час удалять до 100 кубов воздуха.
После таких данных, которые предлагает СНИП, и которые являются 100% проверенными и доказанными, следует задать главный вопрос: открытые форточки способны производить вентиляцию такого масштаба? Полагаем, что нет. Более того, зимой форточки не откроешь. Хорошо, если Ваш домик расположен на берегу озера, но как обеспечивать приток свежего воздуха, если недалеко от домика проходит автомагистраль? Постараемся разобраться, как правильно организовать вентиляцию в загородном доме.
Вентиляция различных помещений дома на примерах
Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.
Схема работы приточно-вытяжной вентиляции дома
Жилые комнаты
Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.
Кухня
В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.
Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.
Ванная и туалет
Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.
Вытяжная вентиляция санузла
Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.
Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.
Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.
Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.
Канализационный стояк сообщается с атмосферой
Бойлерные и котельные
Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.
Дымоход соединяется непосредственно с котлом
Цокольные этажи и подвалы
Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.
Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.
В каком количестве свежего воздуха нуждается дом?
Чтобы обеспечить жилье достаточным количеством свежего воздуха, прежде всего, необходимо определить потребность в воздухообмене. Как это сделать?
Общие рекомендации и примеры расчета потребности в свежем воздухе
Общие рекомендации в этом отношении следующие:
- в течение часа в помещении должно быть заменено столько воздуха, сколько составляет кубатура помещения;
- на каждого человека, живущего в комнате, необходимо 30 м³ воздуха в течении часа.
Из этих двух значений желательно выбирать большее.
Пример.
Жилая площадь 20 м² требует обмена 50 м³ воздуха в час, но если это спальня для двух человек – то 60 м³/ч.
Также есть подход к расчету, по которому предполагается, что достаточный воздухообмен составляет 0,5-0,8 от объема комнаты в час.
Пример.
Жилая площадь 20 м² требует обмена 25-40 м³/ч.
Однако следует учитывать, что в условиях более интенсивного загрязнения, потребуется более интенсивный воздухообмен.
Виды вентиляции – схема
В зависимости от финансовых возможностей и предпочтений, мы можем использовать два вида вентиляции:
- дешевая домашняя гравитационная вентиляция;
- эффективная механическая вентиляция;
- самая энергоэффективная вентиляция с рекуперацией тепла.
Эти рекомендации не следует воспринимать слишком буквально. Они не могут быть достаточными в доме, в котором курят сигареты, живет много людей или часто принимают гостей. На количество выделяемых загрязнений влияет также:
- как часто и как много людей стирают и сушат белье;
- сколько раз в день принимают ванну или душ;
- как часто готовят;
- тип печи (газовая или электрическая);
- и даже расположение дома – если он находится в тени, то будет собирать больше влаги, которая также провоцирует загрязнение.
Немного отличается, количество свежего воздуха, которое должны получить такие помещения, как: кухня, ванная комната, туалет. Они требуют интенсивной вентиляции во время использования. Итак:
- ванная требует, по крайней мере, 50 м³/час свежего воздуха;
- туалет – 30 м³/час;
- кладовая – 15 м³/час;
- кухня с электрической плитой – 50 м³/час;
- кухня с газовой плитой – 70 м³/час.
Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и комнате для сушки белья.
Как определить, достаточна ли вентиляция в доме домашним методом?
Домашний способ проверить, является ли вентиляция достаточной, является измерение влажности в помещении в зимнее время. Если она составляет не более 50-60%, это значит, что вентиляция работает должным образом.
Расчеты и монтаж вентиляции
Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.
В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.
Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.
Рассмотрим подробнее основные расчеты:
- Рассчитываем и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
- Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
- Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.
Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части высверливается канал в стене на уровне нижнего края окон.
В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.
Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.
В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.
Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции оснащают набором заслонок.
Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.
Зачем нужна вытяжка в частном доме с печью или камином
Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.
Устройство вентиляции в доме с камином
Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.
Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.
Допускаемые ошибки и несоответствия
Утепление необходимо, чтобы в трубе не образовывался конденсат в холодное время года
Не редки случаи, когда на строительные материалы потрачены немалые деньги, проведен трудоемкий монтаж вентиляционной системы, но она либо не действует, либо создает сильные потоки воздуха в комнатах.
Причины подобных явлений:
- Недостаточная высота вытяжных труб. Нарушен принцип работы приточно-вытяжной системы, основанной на образовании тяги при должном уровне перепада давления.
- Большое количество горизонтальных прогонов, углов и поворотов. Такие участки оказывают тормозящее действие на движущиеся внутри них потоки, в результате чего они могут даже остановиться.
- Оставление входных отверстий без защитных сеток и решеток. Через такие ходы в дом попадают маленькие животные и насекомые.
- Игнорирование установки обратного клапана. Это приводит к тому, что ветер задувает наружные загрязнения обратно в помещение.
- Установка впускного отверстия близко к полу. В результате на нижнем уровне образуется холодная зона. Создается дискомфорт, возрастает риск простудных заболеваний.
- Монтаж вытяжки на недостаточной высоте. Не удаляются теплые выделения, которые скапливаются под потолком. Загрязнения остаются в комнате.
- Отсутствие утепления на выходной трубе. В зимнее время это приводит к образованию конденсата, который замерзает и полностью перекрывает вентиляционный канал. При оттаивании жидкость стекает вниз, скапливается и загнивает, образуя очаг инфекции.
- Совмещение дымохода от котла в котельной и вытяжной системы из помещений. Подобное чревато попаданием продуктов сгорания топлива в жилые комнаты и отравлением жильцов.
- Применение железных труб, заслонок и решеток. Металл быстро ржавеет от влаги и разрушается. Пластиковые каналы отличаются легкостью и долговечностью.
- Оставление стыков без герметизации. Возникают утечки, снижается тяга, часть загрязнений возвращается внутрь дома.
- Установка чрезмерно плотных впускных фильтров. Они сами снижают скорость поступления воздуха, быстро загрязняются и полностью перекрывают проем.
Естественная вентиляция частного дома
Естественная вентиляция обеспечивает циркуляцию воздуха в частном доме благодаря перепадам давления. Принцип ее работы основан на разнице температур воздуха в помещении и во внешней среде.
Естественную вентиляцию дачного домика оборудовать своими руками проще, чем искусственную. Но предусмотреть закладку каналов нужно еще на этапе строительства.
Для обустройства вентиляции в дачном доме своими руками нужно подготовить оборудование и материалы:
- трубы (диаметр 10-15 см);
- фасонные элементы (повороты, ответвления, соединения);
- вентиляционные решетки;
- герметизирующие материалы.
Как работает вентиляция с рекуперацией тепла?
Как правильно сделать вентиляцию в помещении, чтобы она была энергосберегающей? Современный и относительно несложный способ – это рекуперация. Основным элементом такой системы является теплообменник – рекуператор. Через него проходит поток холодного воздуха и выпускается поток отработанного теплого воздуха. Специальная конструкция теплообменника позволяет отработанному воздуху передать часть тепла поступающему воздуху. Насколько эффективно устройство передает тепло – зависит от температуры в помещении и температуры наружного воздуха, влажности и конструкции теплообменника.
Это устройство полезно не только зимой. В жаркие летние дни можно таким образом охладить приточный воздух.
Не выгодно пользоваться рекуператором только в переходные периоды, когда разность температур внутри и снаружи мала и рекуперация тепла становится неэкономичной. Чтобы воздух пропускался через рекуператор, необходимо два вентилятора – для притока и вытяжки воздуха, а их работа также стоит денег, так как они также потребляют электроэнергию.
Теплообменник с вентиляторами входит в устройство под названием вентиляционная установка с рекуперацией тепла. В дополнение к теплообменнику в термически и акустически изолированной панели корпуса находятся воздушные фильтры, а иногда и нагреватель.
Так выглядит агрегат с рекуператором перекрестного типа
Внешние элементы системы с рекуперацией тепла – это воздухозаборник, через который воздух заходит внутрь, и расположенный на расстоянии от воздухозаборника выпускной желоб, через который отработанный воздух выбрасывается наружу.
Свежий воздух поступает в корпус через воздухозаборники, там охлаждается летом и прогревается зимой, и через вентиляционные каналы поступает в помещение. Отработанный воздух выпускается из каналов обратно в корпус устройства, там он отдает тепло, и затем удаляется из здания.
Рекуператор может быть установлен на чердаке или в подвале. Для этого требуется четыре соединительные трубы – две впускные и две выпускные. Впуск отработанного воздуха соединяется с системой труб в кухне, ванной и туалете, а выход свежего, нагретого воздуха подключают к вентиляционным каналам с концевыми регулируемыми диффузорами, расположенными в гостиной, прихожей и спальне. Остальные две трубки выходят наружу здания.
Как сделать естественную вентиляцию на даче
Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.
Вентиляция на даче своими руками монтируется по следующей схеме и правилам:
- Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
- Вытяжные отверстия располагают под потолком в комнате.
- Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
- Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
- Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.
Если используют гибкие трубы для вентиляционных каналов, при монтаже их нужно растягивать максимально, чтобы избежать потерь давления. Разметку также делают на растянутых каналах.
Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

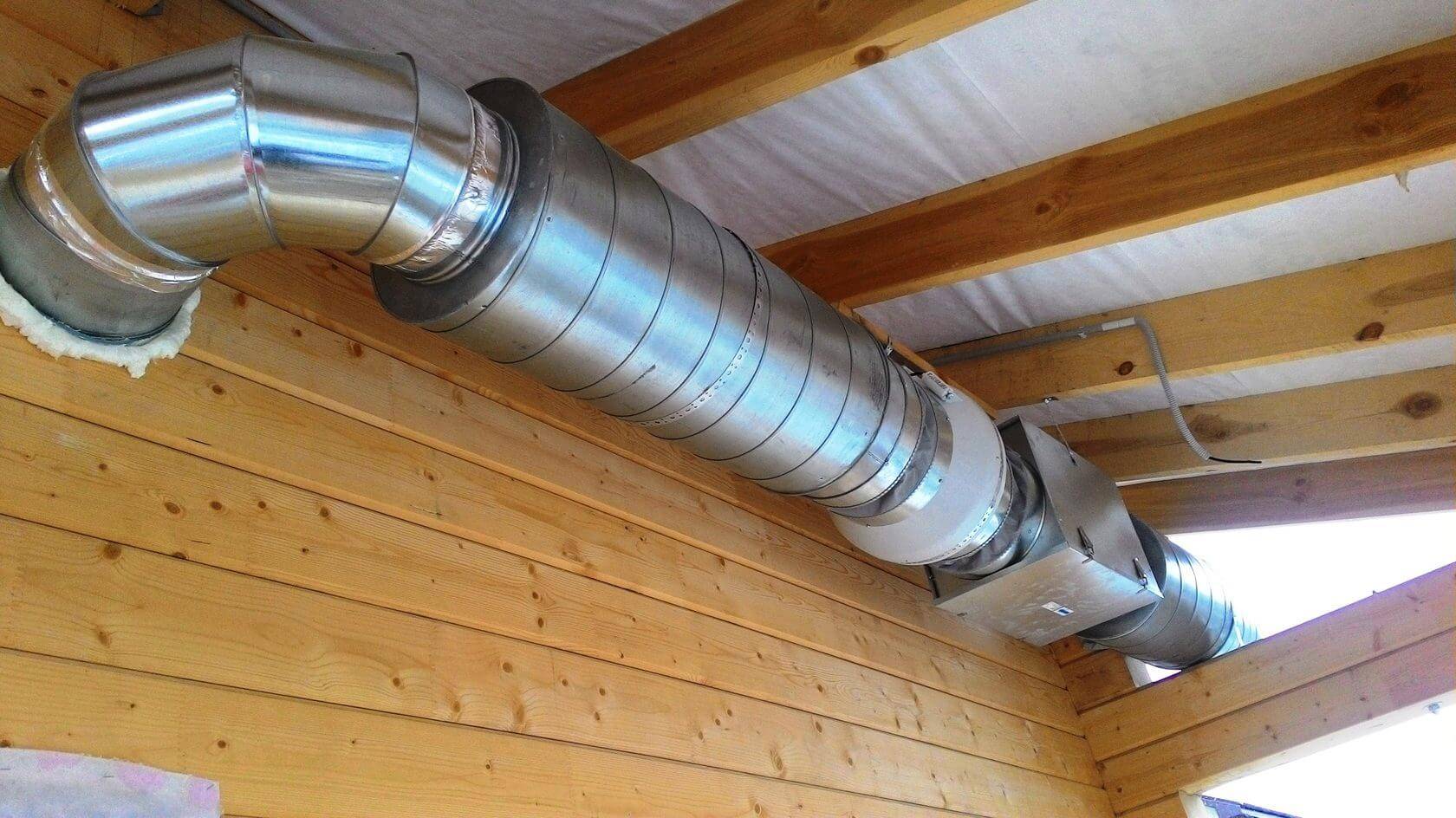

Монтируют трубы очень осторожно
Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком
