Особенности установки вентиляции в ванной комнате и в туалете

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Критерии выбора оборудования

Параметры выбора вентиляторов

В продаже представлен широчайший выбор вентиляторов с самыми разнообразными техническими характеристиками.

Приобретая оборудование, следует обратить внимание на такие критерии:

• Мощность. Она должна соответствовать кубатуре помещения, обеспечивать кратность воздухообмена 10-12.
• Безопасность. Следует брать приборы с корпусами, защищенными от брызг с закрытыми герметичными контактами. Полностью безопасными считаются изделия с показателем IP44.
• Диаметр патрубка. Его нужно подбирать под сечение канала. Стандарты строительства составляют 100, 125, 150 мм.
• Уровень создаваемого шума. У радиальных вентиляторов он несколько ниже, но и размер больше.
• Возможность обслуживания. Проще всего доступ к лопастям приборов осевого типа. Добраться до барабана сложно, в некоторых моделях невозможно. Такая ситуация может привести к тому, что лопасти от грязи потеряют аэродинамические качества, а работающий с перегрузкой мотор сгорит.
• Наличие клапана. При вращении вентилятора и наличии естественной тяги он открывается, пропуская загрязнения через корпус. В остальное время он закрыт, предотвращая попадание отработанных масс из шахты в санузел.

Учитывая эти нюансы, будет несложно подобрать и установить модель, наиболее соответствующую соотношению критериев эффективности, цены и качества.

Естественная вентиляция

В многоквартирных домах ванная, туалет должны иметь каналы подсоединения к общедомовой вытяжной шахте. Естественная вытяжка для ванной обладает значимыми преимуществами:

• постоянная работа;
• отсутствие расхода электроэнергии и затрат на оборудование;
• надежность, долговечность;
• простота эксплуатации.

Но у нее есть два ключевых недостатка:

• невысокая производительность;
• зависимость от условий погоды.

Естественная тяга обусловлена разницей плотностей воздуха наружного и внутри помещения. А плотность воздуха напрямую связана с температурой.

На ее работоспособность также значительно влияет загрязненность вентиляционных каналов. Улучшить тягу поможет установка на выходе из шахты вентиляции дефлектора, создающего тягу за счет ветра. Следует также позаботиться о достаточности притока воздуха. Наличие пластиковых окон требует использование режима микроциркуляции, обустройства клапанов приточных.

Достаточность естественной тяги проверяют, прислонив к решетке вентиляционной лист бумаги. При открытых дверях лист должен удерживаться на решетке. Можно проверять воздухообмен по отклонению полоски бумаги к входу в шахту вытяжки.

Вентиляционная система естественного типа – единственный способ обеспечения воздухообмена в помещениях при отсутствии электроэнергии. Поэтому она часто применяется, как вытяжка в дачном туалете, будучи наиболее простым решением. При ее обустройстве следует использовать надежную теплоизоляцию воздуховодов.

Критерии выбора вентиляционного оборудования

При покупке прибора для подачи воздуха в санитарные комнаты учитывают такие критерии:

Диаметр вентканала. В зависимости от размера шахты выбирают сечение патрубка прибора. Стандартные модели снабжаются отводами диаметром 15, 12,5 или 10 см.
Наличие воздуховодов и их локализация. Эти характеристики влияют на выбор места установки оборудования.
Мощность. Выбранное устройство должно хорошо справляться со своими функциями.
Класс влагозащиты. Этот показатель отмечается символами IP. Минимальным считается показатель в 30 единиц. Рекомендуется приобретать приборы с классом защиты IP 44. Они поставляются в прочном кожухе, предотвращающем попадание воды на электронные компоненты.
Шумность

На этот показатель обращают внимание редко, однако бесшумное проветривание сделает пользование комнатами более комфортным.

Дополнительный функционал

Дорогие модели вентиляционных систем снабжаются некоторыми дополнительными компонентами:

Вытяжные вентиляторы могут иметь различную
конструкцию и дизайн,
кроме того, они различаются по мощности.

1. Встроенным таймером. Пользователь сможет настроить график работы устройства самостоятельно. Процесс проветривания ванной или туалетной комнаты становится автоматизированным.
2. Переключателем основной нагрузки. Вентилятор функционирует в 2 режимах: полной или половинной мощности. Первый вариант используется при необходимости быстрого обновления воздуха в квартире. Функция позволяет избегать возникновения лишнего шума, снижает расход электрической энергии.
3. Часами и подсветкой. Эти опции делают проведение гигиенических процедур более комфортным.
4. Датчиком влажности. Прибор включается, получая команду от встроенного контроллера. Это снижает расход энергии, избавляет от необходимости установки отдельной розетки для вентиляционного устройства.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

• Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
• При кубатуре 12 м3 можно уже использовать 3 конфорки.
• И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
• Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
• На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
• Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Ванная комната: решение проблем с вентиляцией

Монтаж вентиляции в ванной

Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.

Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.

Воздухообмен в ванной комнате: сначала надо попробовать восстановить

Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:

• забитый воздуховод (чаще всего встречается в старых домах);
• перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
• грязные каналы решетки.

Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.

Прочистка старой вентиляции

Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:

1. Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
2. В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
3. Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;
4. Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
5. Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.

Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.

Нормы и требования

Изучим СНИПы и прочие нормативные документы для того, чтобы понять, сколько же нового воздуха должно приходить в ванную или туалет при вентилировании.

Согласно нормативной документации санузлы размерами порядка 10 квадратных метров и больше должны однократно получать новые притоки воздушных масс ежечасно.

Уходить из ванной комнаты и санузла должно более 30 кубов каждый час. Если помещение ванной комнаты большое, то тогда расчет идет на площадь малой жилой комнаты и умножается на 1,5 (в связи с высокой влажностью). Таковы нормы вентиляции, данные числа являются минимальными требованиями.

Принудительная

Организация искусственного побуждения движения воздуха предполагает установку вентилятора на вытяжной канал. По величине минимального воздухообмена помещения в рабочем режиме (L) вычисляют производительность вентилятора Lвент, м³/ч.

Lвент  = nL    (4)

,где n – коэффициент запаса.

Нужный типоразмер подбирают с двух – трехкратным запасом: n = 2 – 3. Таким образом для типовой ванной объемом 10 – 12 м³, L = 25 м³/ч достаточно вентилятора производительностью 50 – 75 м³/ч. Если механическая вытяжка производится одновременно из уборной и душевой, то необходимый воздухообмен и производительность удваиваются.

Площади сечений воздуховодов F, м² находят по формуле (1). Принимают скорости (υ) потока:

• 1 – 2 м/с – вытяжные проемы, горизонтальные каналы;
• 2 – 6 м/с – шахта;
• 2 – 4 м/с – приточный воздухозабор.

Выбор типа нагнетателя обуславливают производительность и место установки:

• Радиальные машины высокопроизводительные, создают большое разрежение, из-за крупных габаритов размещаются на чердаках, в технических отсеках.
• Канальные разновидности с крыльчаткой внутри цилиндрического корпуса, встраиваемого в разрыв воздуховода.
• Накладные – малогабаритные осевые агрегаты, монтируемые непосредственно на вытяжное отверстие. Производительность достаточная для типовой ванной.

Двухскоростные версии позволяют задавать рациональный режим. Степень защиты применяемых моделей не менее IP 44. При обслуживании очищают лопасти, корпус от осевшей пыли, смазывают подшипники, если упали обороты, усилился шум.

Как правило, вентилятор включается эпизодически. Известные основные схемы подключения:

• Параллельная. Включение одновременно со светом. Времени действия не хватает для проветривания. Создается неприятный сквозняк при водных процедурах.
• Двухклавишная. Одна клавиша выключателя освещения, другая запускает вентилятор. Удобно задействовать, не включая освещение. Не подходит забывчивым людям.
• С таймером. Вентилятор включается после отключения света, работает по уставке времени.
• С гидростатом. Включение происходит при повышении влажности. Наиболее прогрессивный вариант.

Практические советы:

https://youtube.com/watch?v=HT0f5Wo3xBw

Круглую обечайку накладного нагнетателя фиксируют в отверстии канала монтажной пеной. Канальную модификацию крепят посредством независимых подвесов, чтобы избежать давления на гибкие вставки.

Оставляют прямые участки перед всасывающим и напорным патрубками не менее 1 м. Воздухозаборные отводы присоединяют к тройникам, оснащают анемостатами. Диаметр дальнего воздухозабора, учитывая сопротивление, должен быть больше ближнего к вентагрегату.

Канальная модификация на общем воздухопроводе уборной, ванной.

Дешевые, легкие воздуховоды из ПВХ используют для внутриквартирной сети. На холодных чердаках применяют оцинкованные трубы толщиной 0,5 мм, самые долговечные – нержавеющие продукты. Короткие линии от магистрали к потолочным распределителям подвесных потолков прокладывают гибкими не поддерживающими горение трубами.

Комфортную атмосферу обуславливает направление циркуляции. Привычное для естественной системы распределение «снизу – вверх». Принудительный воздухообмен также организуют «сверху – вверх», подавая чистый воздух из потолочного распределителя: анемостата или диффузора.

Застойные зоны при разном воздухораспределении.

Надежным источником чистого воздуха служит компактная приточная установка, соединенная воздуховодом с ванной. Натяжной потолок удачно скроет гофрированную трубу.

Приточная установка на балконе.Крепление потолочного приточного распределителя.

Вентиляция в ванной комнате зависима от общедомовой, поэтому перед реновацией оцените исправность системы в целом. Примите меры к улучшению циркуляции внутри квартиры, комплексный подход повысит отдачу при модернизации локальной части.

Примеры комплексной модернизации вентиляции.

Расценки на установку вентилятора в смете

Как упоминалось выше, расценки на вентиляцию включены в комплект 20 строительной части сборников ФЕР или ГЭСН. Поэтому большинство расценок на работы по монтажу вентиляции следует искать в этом наборе. На рисунке 1 представлен состав партии FER 20 для проведения вентиляционных работ.

Рисунок 1: Состав дайджеста FER20

Как видно из графика расценок на рисунке 1, цена в смете на установку канального вентилятора и расценки на крышный вентилятор могут быть выбраны из таблиц в разделе 2 под названием “Вентиляторы”. В целом, в этом разделе есть только 4 типа столов для установки различных типов вентиляторов.

Таблица FER20-03-001 предусматривает установку вентиляторов радиального типа. Именно на основе норм, приведенных в этой таблице, обычно применяются расценки в смете на установку канальных вентиляторов. Таблица содержит 10 факторов, каждый из которых варьируется в зависимости от веса устанавливаемого вентилятора. Исходя из норм, приведенных в таблице, можно выбрать расценки на установку канального вентилятора весом до 3,5 тонн включительно.

Помимо установки вентиляторов, объем работ в таблице FER20-03-001 также включает выравнивание и тестирование установленных вентиляторов. Объем работ во всех FER20-03-001 измеряется в единицах.

Таблица FER20-03-002 имеет аналогичный объем работ, но без выравнивания установленных агрегатов. В таблице приведены 6 стандартов, учитывающих установку осевых вентиляторов. Отличие FER20-03-002 от FER20-03-001 заключается в весе: максимальный вес осевого вентилятора составляет 0,6 тонны. Каждый тариф рассчитан на установку одного устройства.

Нормативы, приведенные в таблице FER20-03-003, как видно из рисунка 2, могут быть использованы в качестве расценок в смете на крышный вентилятор. На рисунке 2 также показан состав работ по одному из стандартов. Следует отметить, что алгоритм работы для каждой из норм идентичен. Разница, как и в предыдущих таблицах, заключается в весе установленного оборудования

Обратите внимание, что таблица FER20-03-003 содержит четыре нормы, каждая из которых может быть использована в зависимости от веса установленного оборудования в смете расходов по форме 4, локальной смете, ведомости КС-2 или другой форме сметы расходов. Объем работы также измеряется в единицах

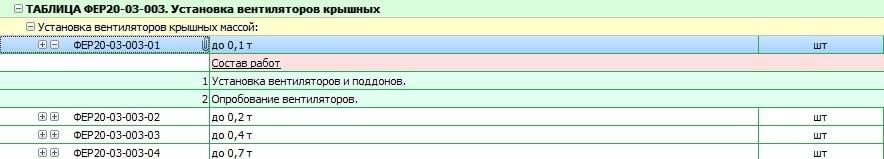

Рисунок 2. Таблица FER20-03-003

Расценка в смете на установку вентилятора может быть также FER20-03-004-01 для установки пылеуловителя. Работа включает в себя установку оборудования и его испытание, а единица измерения такая же, как и в других стандартах раздела 03 Сборника 20.

Виды вентиляции в ванной комнате и туалете

Циркуляция воздушных масс бывает естественной и принудительной. В туалете чаще используют вытяжной вид вентиляции, т. к. естественный поток воздуха проще организовать в жилых комнатах. Воздух проникает через двери, окна, балкон, а выходит через вытяжку. А при принудительной вентиляции работает вытяжное устройство.

Виды вентиляции:

1. Вытяжной – вывод воздуха происходит через воздуховод.
2. Приточный – воздух проникает с улицы в дом.
3. Смешанный – циркуляция воздушных масс в комнате происходит за счет вытяжного и приточного вида.

По строению различают канальную и бесканальную вентиляцию. Канальный тип – система труб и оборудования, которая размещена под потолком. Применяют в основном в больших помещениях. Бесканальная конструкция – это отверстие в стене, через которое переработанный поток выходит в общую систему вентиляции всего дома.

Какие технические требования предъявляют к вентиляторам

Прежде чем сформулировать пакет технических параметров требуемой модели агрегата, нужно сначала произвести расчетные действия по плановой производительности: площадь комнаты умножаем на коэффициент от 5 до 7, и прибавляем константу 20% – это и есть искомая величина производительности вентилятора.

Если расчет выполнен правильно, то шум от установленного оборудования не должен быть выше 35 дБ. При этом мощность устройства отвечала возможности замены воздуха в комнате не менее пяти раз за час.

Аэродинамика вентсистем

Параметры аэродинамики определяются взаимосвязью между затраченным воздушным объемом и получаемым давлением. КПД прибора, учитывающий, кроме всего прочего, механические потери мощности на процессы трения в рабочих составляющих прибора, и объемные, которые случаются через утечки в уплотнении, а также аэродинамические потери, которые относятся к проточной части вентилятора, — довольно высокий.

Крыльчатка — это, бесспорно, один из основополагающих элементов конструкции вентилятора. В зависимости от вида, формы и материала лепестков данной детали прогоняющие воздух устройства делят на группы:

• диагональные,
• диаметральные,
• радиальные,
• полуосевые и осевые.

1. Диагональные вентиляторы для ванной и туалета

Диагональные вентиляторы следовало бы назвать симбиозом осевых и радиальных разновидностей. У данных моделей вентиляционной техники крыльчатка имеет радиальную форму, которая вместе с центробежной силой приводит к повышению статического дaвления. Направленному потоку воздушных масс присуще осевое направление, которое изменяется под воздействием движения крыльчатки на 45 градусов. Поэтому работающая крыльчатка не создает равноценного давления, и эффективность работы вентиляционной системы достигает 75-80%.

4. Диаметральные вентиляторы для ванной и туалета

Диаметральные вентиляторы – это, в основном, вентиляционные устройства небольших габаритов. Главной деталью упомянутого оборудования является колесо рабочее, вдоль окружности которого движется воздушный поток в обоих направлениях: как в исходящем, так и во входящем. Эффективность рабочего процесса здесь несколько ниже, приблизительно 60- 65%.

5. Радиальные вентиляторы

Радиальные вентиляторы актуальны в тех системах, где нужно создать высокие показатели давления. Превосходные эксплуатационные характеристики данного типа прогоняющих агрегатов определяются конструктивной формой лопаток, а также и рабочего колеса.

Самыми востребованными типами являются следующие:

• промышленные;
• взрывозащищенные;
• осевые;
• оконные, потолочные, а также настенного расположения;
• центробежные;
• тангенциальные;
• канальные;
• вытяжные;
• приточные.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

• для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
• для ванной, совмещенной с санузлом, — не менее 50 м³/час;
• туалет потребует 50 м³/час;
• раковина и биде — 25 м³/ч;
• душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

1. Естественная.
2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Расчет оптимальной производительности

Перед приобретением аппаратуры нужно выполнить все необходимые расчеты. При вычислении достаточной производительности вентилятора определяют объем комнаты.

Чтобы определить объем помещения, площадь пола умножают на высоту стен. Полученное число умножают на коэффициент кратности воздухообмена. В результате получится минимально эффективная мощность вентиляционной системы.

Если оборудование устанавливают в неподходящем для обеспечения воздухообмена месте, величину умножают на 3. Кроме того, нужно определиться с расположением вентиляционных отверстий. Для этого оставляют зазор между полом и дверью, устанавливают решетки по нижнему краю дверного полотна.

Разновидности вентиляторов для туалета и ванной

Вентиляция в ванной и туалете может обустраиваться при помощи вентиляторов различных типов. При этом такая принудительная вытяжка будет работать по приточно-вытяжному принципу, и классифицироваться по типу электрического вентилятора.

1. Осевой вентилятор нагнетает воздушные потоки за счёт специальных лопаток. Такое вытяжное устройство монтируется в форточку или стену, выходящую на улицу. В вентиляционных каналах такие устройства не используют, проще говоря, в квартире они не применяются, а устанавливается только в домах частного сектора.
2. Центробежно-осевой вентилятор – это механизм с максимальным уровнем производительности и минимальным уровнем шума. Такая принудительная вытяжка, достаточно качественная, но её стоимость не всегда оправдана.
3. Центробежный радиальный механизм имеет спиралевидный корпус, но уровень производимых шумов достаточно высок. Поэтому, даже учитывая высокую производительность и длительный эксплуатационный ресурс, именно по причине высокого шума такой вентилятор создаёт дискомфорт обитателям дома.
4. Диаметральные вытяжные системы – это оборудование, работающее за счёт барабанного колеса. Показатели производительности такой вентиляции недостаточно высоки, но для санузла вполне хватает.

Также принудительные системы вентиляции в ванной и туалете могут различаться по способу установки.

1. Канальные вытяжные устройства – это вентиляторы, монтаж которых выполняется непосредственно в воздуховоде с дальнейшим подключением к сети переменного тока. Такие устройства обладают большой производительностью и достаточно демократичной стоимостью.
2. Радиальный вентилятор монтируется только на месте выхода из воздуховода. При этом такая принудительная вытяжка должна иметь не только большую мощность, но и эстетически привлекательный вид, вписывающийся в общий дизайн интерьера туалета и ванной комнаты. Именно поэтому цена такого устройства несколько выше вентиляции монтируемой в воздуховоде.

Для санузла в стандартных квартирах многоэтажных домов ещё на стадии возведения строения сооружается вентиляционная система, работающая за счёт естественного отвода и притока воздуха, но она в большинстве случаев не успевает справляться с неприятными запахами.

Именно по этой причине желательно в туалете на месте стандартной вентиляционной решётки устанавливать вентилятор. При этом оборудование можно подключить таким образом, что оно будет включаться и отключаться совместно с лампочкой освещения, что очень удобно в туалете. Однако в ванной комнате лучше оснащать вентиляцию таймером или датчиком уровня влажности.

Подготовка места

Прежде чем приступить к работам по установке принудительной вентиляционной системы в ванной комнате и туалете, необходимо произвести подготовительные мероприятия.

С этой целью выполняется очистка вентиляционного канала от грязи и пыли посредством специального ершика или подвесной гири.

Вентиляционная система принудительного типа обустраивается только в исправно работающей шахте.

Материалы и инструмент должны быть представлены:

• воздуховодом;
• клеящим составом;
• оцинкованными саморезами;
• кабельными изделиями;
• выключателем двухполюсного типа;
• силиконовыми герметиками.

При расположенном в одном или нескольких местах от сантехнического помещения вентиляционного канала, предполагается наличие воздуховода. Если вентиляционный канал располагается только в ванной комнате, то монтируется вентилятор осевого типа.

https://www.youtube.com/watch?v=mz3NcHFO3to
