Советы по монтажу вентиляции в ванной
Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.
Схема монтажа принудительной вентиляции с общей вентиляционной шахтой
Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.
Электросхема вентилятора
Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.
Электрическая схема ванной комнаты с принудительной вентиляцией
Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

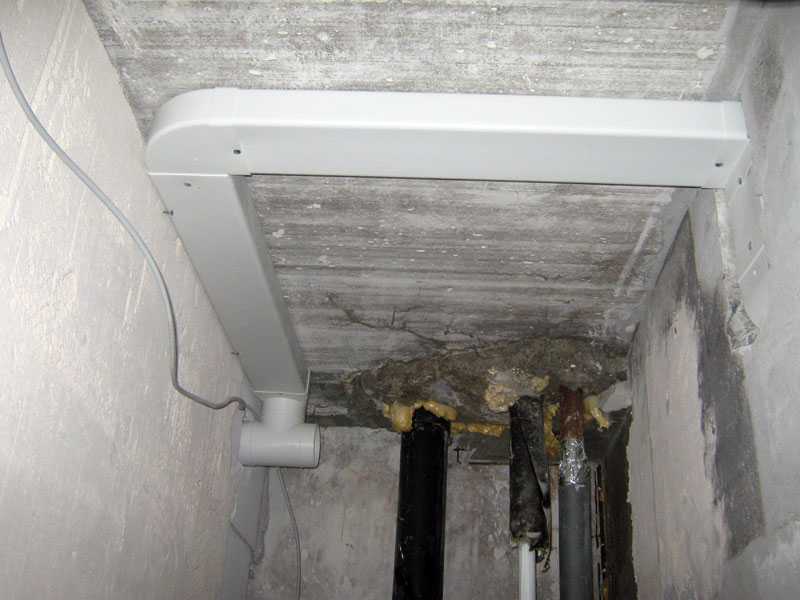

Варианты монтажа вентиляционной системы
Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

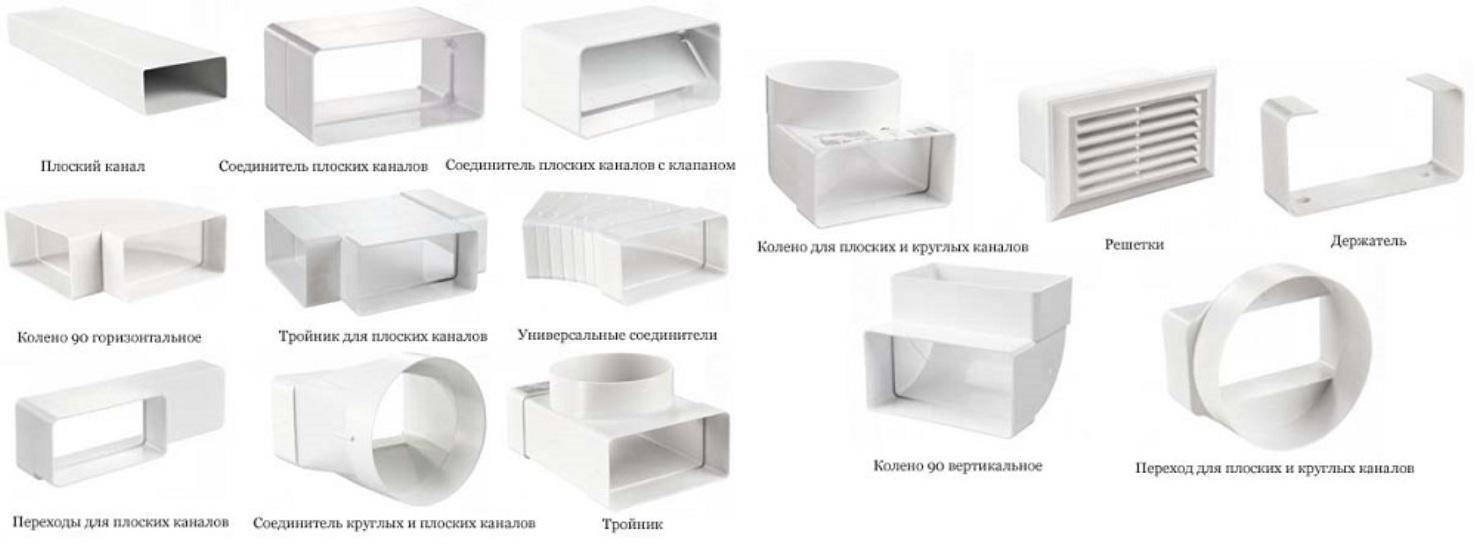

Элементы конструкции для монтажа вентиляции
Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.
https://youtube.com/watch?v=mz3NcHFO3to
Как сделать вентиляцию ванной в частном доме?
Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.
К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1 3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

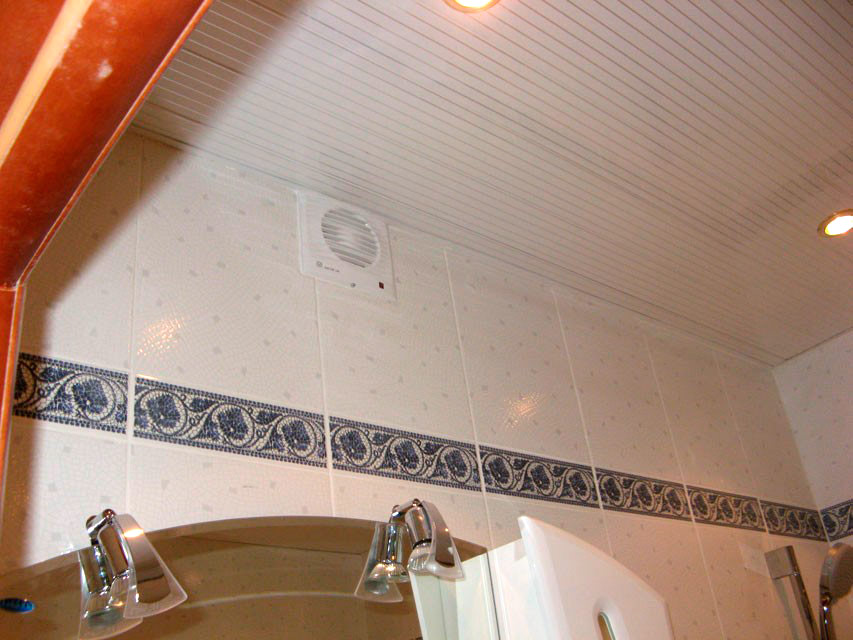

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1 4
Правила обустройства вентиляции: нормы, требования
Вентиляция септика
Современная канализация в частном доме предполагает наличие септика. Этот объект обеспечивает переработку стоков и отвод очищенной воды по заранее продуманной схеме. Она может просто уходить в грунт через поле фильтрации или быть пущена на повторное использование. Независимо от особенностей технологии функционирования септика еще на этапе проектирования монтажа очистного сооружения необходимо позаботиться о его вентиляции.
Схема вентиляции канализации с септиком
На самом деле, все проще, чем кажется на первый взгляд. Для септиков с полями фильтрации дрены оснащаются венттрубами – рекомендованный диаметр таких каналов 100 мм. А схема циркуляции газообразных масс в канализационной системе предполагает:
- приток чистого воздуха осуществляется через камеру септика – если конструкция многокамерная, то через последний отсек;
- поскольку переработка отходов сопровождается выделением тепла, то образовавшиеся газы поднимаются вверх, поэтому направление их движения направляется к фановому стояку вентиляции, выведенному на крышу дома.
Напоминаем, что вентиляционные ходы канализации должны регулярно обслуживаться – из них удаляются загрязнения, которые при любой интенсивности эксплуатации системы скапливаются внутри конструктивных узлов.
Установка вентиляции своими руками: что нужно знать
Установка вентиляции самостоятельно
Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!
Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.
В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.
Правила монтажа вентиляции в доме
Требования к обустройству вентиляции
Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.
Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.
Виды коробов для вентиляции:
- пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
- мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.
Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.
Монтаж вентиляции своими руками
Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.
Определение места для установки
Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.
Диагностика состояния вентиляционного канала
При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.
Выбор схемы подключения прибора
Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.
Тонкости установки вентилятора
Вентилятор устанавливают так:
- Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
- Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
- Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
- Прокладывают проводку, подключают прибор к электрической сети.
Схема подключения вентилятора к электрической сети.
Распространенные ошибки при монтаже
При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:
- неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
- нарушение герметичности соединений;
- прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.
При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.
Что делать, если вентиляция плохо работает?
Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.
Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:
- Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
- Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
- Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
- Низкое энергопотребление.
- Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.
Схема обустройства естественной вентиляции
Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.
Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.
При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.
Как попадает воздух в санузел?
В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.
Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами
Куда уходит пар и запахи из ванной?
Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.
Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.
При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.
Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка
Устройство вентиляции для двух помещений
В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.
При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.
Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.
Принудительная вентиляция
Для того чтобы в туалете происходил качественный воздухообмен, стоит сделать вентиляцию, которая будет работать автоматически
Это очень важно для того, чтобы воздух с тяжелыми запахами и испарениями не проникал в жилые помещения. Принудительную вентиляцию в туалете необходимо оборудовать собственным вытяжным каналом. Перед владельцем будут представлены на выбор вентиляционные системы потолочного и настенного вида
Перед владельцем будут представлены на выбор вентиляционные системы потолочного и настенного вида.
Схема устройства общей вентиляции в ванной и туалете.
Для помещения туалета стоит подобрать в качестве принудительной вентиляции приточно-вытяжную систему. Такая система будет регулярно циркулировать воздух в помещении. Кроме того, она не предполагает вырубание дополнительного вентканала, что впоследствии может нарушить прочность и надежность стены.
Вентиляция в туалете, своими руками сооруженная, дело достаточно простое, главное, разобраться во всех нюансах. Потребность сделать вентиляцию зачастую возникают в то время, когда естественная вентиляция плохо выполняет свои основные функции.
Особенно эта проблема проявляется в летнее время, это связано с тем, что температура снаружи и внутри помещения практически одинакова, и эффект Бернулли не работает. Также ухудшение работы естественной вентиляции связано с тем, что в квартирах и домах устанавливаются пластиковые окна, которые герметично закрывают помещения и предотвращают проникновение свежего воздуха. Также двери, которые плотно закрываются, предотвращают проникновение воздуха в помещение туалета. Особенно эта проблема прослеживается на верхних этажах высотных зданий, где температура на улице летом значительно выше, чем в помещении. Менее заметна эта проблема на нижних этажах, где температурный перепад остается даже на минимальных показателях.
Как вариант может быть установлена автоматическая система вытяжки, в таком случае воздух будет принудительно выводиться из помещения наружу. Но стоит учитывать, из-за недостатка воздуха в помещении максимальной эффективности такой системы не будет достигаться.
Самый лучший вариант — сделать вентиляцию в туалете приточно-вытяжного типа.
Монтаж принудительной вентиляции с нуля
Вентиляция в ванной в частном доме
Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета. Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов
Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость
Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.
Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.
Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:
- естественная, а также принудительная;
- кольца в двери;
- есть возможность установить решетку на вентиляцию;
- приточная.
Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.
Схема вентиляции в ванной комнате и туалете в частном доме
Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.
В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева
Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины. Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы
Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы
Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.
Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.
Рекомендации по установке
Правильная установка оборудования всегда начинается с осмотра и по необходимости очистки вентиляционной шахты. Загрязнения, неровности, мусор в ней способны существенно понизить эффективность системы. Не зная, как установить правильно вентиляционное оборудование, лучше обратиться за помощью к специалисту. Или на крайний случай внимательно изучить технические особенности выбранной модели вентилятора и остальных элементов системы.
По статистике, в половине случаев причиной проблем с воздухообменом становится неправильный монтаж рабочих механизмов принудительной системы, ошибки в проектировании вентиляционных шахт и нехватка приточного воздуха, необходимого для эффективной работы системы.
Разобраться в реальных причинах, не имея опыта, достаточно сложно. Кроме того, самодеятельность нередко приводит к бесполезной процедуре – ремонту исправного. Качественная вентиляция любого помещения – залог комфорта и здоровья жителей. Для санитарных зон это правило вдвойне актуально.
Как правильно сделать принудительную систему своими руками?
Вентиляционных каналов в стенах санузла обычно недостаточно для необходимого воздухообмена, поэтому для повышения эффективности аэрации устанавливают вентиляторы. Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ. Для этого:
- Сравнивают диаметр вытяжного прибора с размером проёма в стене.
- Узкий вход в вентиляционное отверстие расширяют перфоратором.
- В широкий вход вставляется труба из пластика или гофра.
- Промежуток между трубой и стеной заделывают монтажной пеной.
Место для установки
Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры.Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.
Диагностика состояния вентиляционного канала
Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.
Как подключить: выбор схемы
Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения.Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.
Как установить вентилятор?
Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:
- снимают наружную крышку;
- места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
- вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
- корпус плотно прижимают для схватывания клея;
- для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
- крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
- завершающий этап — укладка провода, подсоединение вентилятора к электросети.
Как правильно пользоваться вентиляцией
Необходимо учитывать, что принудительная вентиляция в ванной комнате или туалете должна работать непрерывно, на протяжении всего процесс нахождения человека в этом помещении. Особенно это касается тех случаев, когда принимается душ или открывается кран с горячей водой. При этом максимальное количество паров будет отведено из комнаты. А это уменьшает риск возникновения плесени.
Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы.
Воспользовавшись советами и рекомендациями по установке вентиляции в частном доме или городской квартире, можно забыть о проблемах сырости или тяжелого воздуха.
Расчет оптимальной производительности
Перед приобретением аппаратуры нужно выполнить все необходимые расчеты. При вычислении достаточной производительности вентилятора определяют объем комнаты.
Чтобы определить объем помещения, площадь пола умножают на высоту стен. Полученное число умножают на коэффициент кратности воздухообмена. В результате получится минимально эффективная мощность вентиляционной системы.
Если оборудование устанавливают в неподходящем для обеспечения воздухообмена месте, величину умножают на 3. Кроме того, нужно определиться с расположением вентиляционных отверстий. Для этого оставляют зазор между полом и дверью, устанавливают решетки по нижнему краю дверного полотна.
