Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.
Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.
Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Устройство вентиляционной шахты
В системе вентиляции шахта – это главный канал, который питает поэтажные ответвления или используется для удаления потоков дымовых газов со всех уровней здания.
Шахта может быть единым каналом или состоять из нескольких параллельных каналов, служащих для своих целей:
- Забор свежего воздуха
- Вытяжка отработанного воздуха, производственных газов
- Дымоудаление в случае пожара
Первые две – это функции общей вентиляции, а третья – специфическая задача систем дымоудаления, которые создаются совершенно отдельно и не связаны с другими вентиляционными каналами.

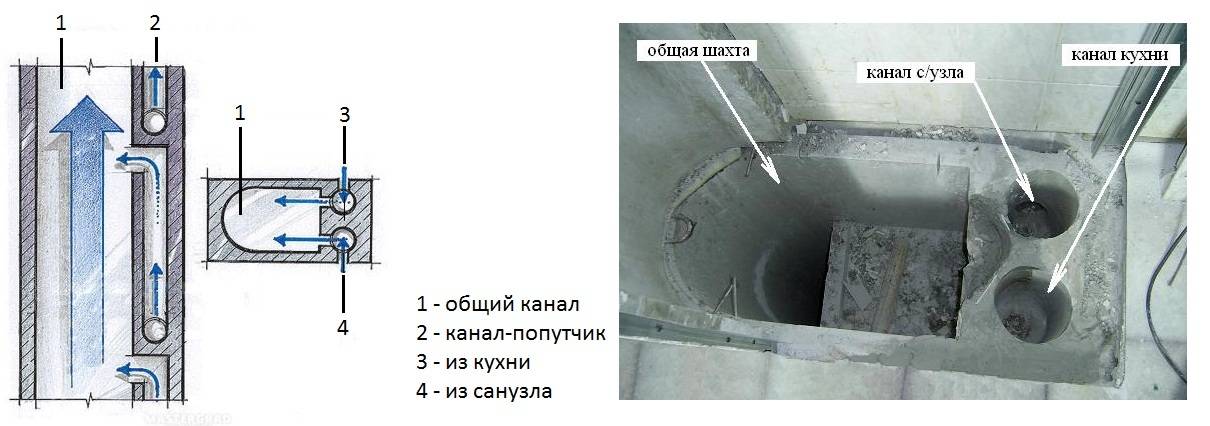

Конструкция шахты состоит из трех смежных каналов, из которых центральный является главным (обычно 0,3×0,6 м), а боковые каналы меньшего размера (с диаметром сечения 15 см) обеспечивают его соединение с горизонтальными ответвлениями на первом этаже. В верхней части шахты есть проход через крышу, который выводит шахту наружу.
Системы вентиляции могут быть созданы в различных типах конструкций:
- естественный. При этом используется движение воздушных потоков под действием разности давлений в разных точках
- принудительно. Потоки воздуха направляются с помощью тяги, создаваемой вентиляционными установками
- соединенные. Воздухообмен происходит с помощью обоих методов
Естественные системы используются в многоквартирных домах, принудительные и комбинированные системы – в промышленных, общественных или офисных зданиях. Чем выше этажность, тем больше ответственность вентиляционной системы и тем больше нагрузка на вентиляционную шахту.
Конструкция представляет собой круглую или прямоугольную шахту с выходами на всех уровнях. Возможны дополнительные элементы или адаптации, необходимые для выполнения поставленной задачи:
- вентиляционные решётки
- воздушные фильтры (для приточных воздуховодов)
- вентиляторы и фильтрующие устройства и т.д.
Состав и назначение всех вспомогательных элементов зависит от целевого использования колодца. Расположение оборудования также выбирается в зависимости от условий эксплуатации, направления воздушного потока и условий работы. Как правило, все установки размещаются в начале или конце колодца, в наиболее эффективных точках.
Выхлопные валы
Поток движется либо за счет естественной разницы давлений, либо за счет крышных или вытяжных вентиляторов, установленных в конечных или начальных точках. На всех уровнях здания к шахте подключены местные вытяжные линии, рециркуляционные потоки воздуха удаляются из помещений.
Вытяжные шахты с принудительным потоком в некоторой степени способствуют активизации естественного притока воздуха в результате снижения давления в помещении. Вентиляционные системы некоторых зданий полностью основаны на активной вытяжке, полагаясь на естественный приток через отверстия и плохие пустоты в корпусе.
Приточные валы
Это создает условия, благоприятствующие образованию инея на стенках воздуховодов или активной конденсации. Поэтому внутренняя часть воздуховода обычно изготавливается из пенополиуретана или аналогичных теплоизоляционных материалов. Секция впуска воздуха, фильтрации и вентилятора может быть расположена в начале или на некотором расстоянии от точки впуска воздуха. В системе также используются нагреватели и другие вентиляционные установки.
Требования к вентканалам
Кроме того, материал, из которого изготовлены дымовые каналы, должен соответствовать санитарным и гигиеническим нормам. Например, запрещено использовать асбестовые трубы или изолировать стенки воздухозаборников крошащимися или пылящимися материалами. Для специальных сооружений существуют специальные нормы, регулирующие строительство вентиляционных систем, которые накладывают дополнительные требования на конструкцию шахты.
Места обязательной установки
Каждый этаж должен иметь выход, соединяющий вентиляционный канал с этажом, обеспечивающий стандартную подачу и отвод воздушного потока. Если по условиям вентиляции требуется большой участок вентиляционной шахты, который невозможно разместить в здании, необходимо увеличить количество вертикальных воздуховодов с общей пропускной способностью, равной требуемой.
Из какого материала лучше всего делать каналы для вентиляции
В последнее время стали распространенными каналы из металла. Тем не менее, кирпичные вентиляционные каналы считаются классикой вентиляции и, несмотря на конкуренцию, пользуются большим спросом. Как уже известно, их проводят во внутренних стенах дома. В поперечном сечении они имеют размеры примерно полкирпича в ширину и в глубину. Классический вариант предусматривает, что ход будет квадратный, стена которого равна двум кирпичам.
Какие этапы нужно пройти при кладке канала из кирпича:
- Предварительная разметка с использованием специального шаблона.
- Кладка первых рядов. Выкладываются первые два-три ряда, после чего по отвесу ставят буйки. Это кирпичи, которые выкладывают поперек канала. Это нужно для того, чтобы канал был квадратной формы, и для защиты канала от загрязнений во время постройки. Кроме того, буйки делают канал прочнее, но становятся помехой во время чистки канала.
- Спустя пять-шесть рядов буйки нужно переставить.
Как очистить вентканал самому
Нужно сразу сказать, что чистка горизонтальной шахты будет не очень эффективным мероприятием, т.к. достичь нужного результата без очистки вертикального трубопровода не получится. Но даже такие действия позволят немного повысить воздушную тягу. Пошаговая инструкция выглядит так:
- Демонтируется решетка вентиляции, которую необходимо в обязательном порядке промыть химическим средством, ведь маслянистые и жировые отложения обычной водой вряд ли получится смыть.
- Убирается паутина с помощью веника или швабры, которые необходимо полностью просунуть внутрь вентшахты.
- При помощи шпателя снимается со стен вентиляции грязевой налет. При этом не рекомендуется использовать моющие средства, поскольку они в этом случае будут малоэффективными.
- Далее потребуется кусок длинной проволоки, которую просовывают внутрь шахты максимально глубоко. На конец этой проволоки привязывается ершик.
- Затем в шахту необходимо просунуть шланг от пылесоса. Благодаря этому можно удалить скопившийся мусор в шахте.
Других способов самостоятельной очистки вентиляции жилища не существует. Всегда можно обратиться к мастерам, которые имеют специальные приспособления для проведения такого рода работ
Во время выполнения очистки нужно производить все работы осторожно, т.к. в вентканале могут находиться осиные гнезда или жилища различных грызунов
Очистка вентиляционной системы в МКД
Обычно после обследования вентиляционных каналов в многоквартирном доме их чистят вместе с дымоходами. Выбор метода очистки зависит от степени загрязненности и типа грязи. Всего существует два способа очистки вентиляции в квартире:
- Сухой (механический). Этот метод чистки вентиляции в многоквартирном доме подразумевает использование щеток, пылесоса или компрессора, позволяющего просто сдуть загрязнения мощным потоком воздуха.
- Мокрый (химический). Прочистка вентиляции в квартире этим способом подразумевает использование реагентов, которые разъедают грязь, облегчая ее удаление. Этот метод обычно используется при наличии масложировых отложений.
Для чистки дымоходов в многоквартирных домах обычно используют механический метод. Он подразумевает применение троса с закрепленным на нем ершом-шомполом и круглым грузом из металла. Металлический шар пробивает засоры, а ерш снимает твердые отложения на стенках дымового канала. В некоторых случаях возможна пассивная химическая чистка, заключающаяся в добавлении химически активных веществ в топку.
Внимание! На чистку вентиляции в многоквартирном доме цена складывается на основании нескольких факторов. На нее влияет количество квартир, протяженность воздуховодов и степень их загрязненности, тип отложений
Особенности ремонта вентиляции
Регулярная проверка и очистка вентиляционных каналов в многоквартирном доме улучшают тягу, нормализуют воздухообмен. Но эти мероприятия не защищают вентиляцию от повреждений. Со временем может нарушиться герметичность воздуховодов, работа вентиляторов и клапанов. Все это — повод для проведения ремонта вентиляции в многоквартирном здании.
Ремонт вентиляционной системы может быть:
- Текущим. Подразумевает прочистку вентиляции в многоквартирных домах и смену поврежденных деталей, которые привели к разгерметизации системы. Сюда относят межфланцевые уплотнения и мягкие вставки, отдельные элементы каналов.
- Капитальным. Подразумевает полную замену вентиляционного оборудования. Очистка вентиляции в многоквартирном доме в этом случае нецелесообразна. Воздуховоды, отходящие от квартир в шахту, заменяются новыми. Сама вентиляционная шахта обмуровывается. Возможна установка дополнительного оборудования (вентиляторов, фильтров, калориферов), если это допускается проектом.
Внимание! Ремонт вентиляции в многоквартирном доме проводится после ее обследования и составления соответствующего акта. В нем перечисляются работы, которые необходимо провести для восстановления нормального воздухообмена
Провека вентиляции лицензированными службами
Вентиляционная система является общедомовым имуществом, за ее содержание и безопасную работу отвечает управляющая компания. В Постановлении Правительства № 410 разработаны правила, которыми должны руководствоваться УК при осуществлении проверки и чистки внутридомовых вентиляционных каналов.
Согласно Правилам проверка дымоходов и вентиляции, а также их очистка должна проводиться специализированными компаниями, имеющими лицензию. Проверка осуществляется при любом переустройстве или ремонте системы, а также, если было обнаружено отсутствие тяги.
Диагностика функционирования вытяжного канала осуществляется специальным прибором – анемометром, который измеряет и анализирует скорость воздушного потока
Периодичность плановой проверки – три раза в год (до, после и в середине отопительного сезона). У специалистов имеется профессиональное оборудование, которым они производят проверку работоспособности вентиляционной системы. Для очистки загрязнений используется пневмоническая щеточная машина. Кроме того проводится дезинфекция каналов.
Как часто нужно проверять вентиляцию
В воздухе содержится пыль и другие частицы грязи. Они оседают на стенках воздуховодов и со временем сужают их просвет. Это приводит к нарушению воздухообмена и созданию неблагоприятных для здоровья условий. Чтобы вовремя выявлять проблемы, необходима регулярная проверка вытяжной вентиляции в квартире. Она проводится 1 раз в 3 года или чаще, если было замечено ослабление обратной тяги.
При наличии газоиспользующего оборудования дополнительно нужно проводить проверку дымоходов в многоквартирных домах. Периодичность обследования вентиляционных и дымовых каналов в газифицированных жилых зданиях составляет 3 раза в год. Проверка дымоходов и вентканалов в многоквартирных домах и помещениях с устройствами газоснабжения должна проводиться не реже 2 раз в год.
Внимание! После проверки составляется акт обследования вентиляции многоквартирного дома. Если оно было первым, то документ оформляется по форме 1, если оно было вторым или последующим — по форме 2
Нормативные требования
Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.
Для расчёта используется несколько параметров:
- Температура воздуха внутри помещений: для жилых комнат +20-22С; кухни с электрической и газовой плитой 16-18С; ванной +25С; уборной +18С; совмещенного санузла +25С; коридора (вестибюля) +16С; кладовой +12С; машинного отделения лифтовой +5С
- Кратность воздухообмена: варьируется от 25 до 90 м3/ч на одного человека.
- Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м3/ч на один квадратный метр площади.
Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.
У проектировщиков есть определённый запас свободы:
- Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22С.
- В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
- Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2С, но не выше +22С.
На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.
Нормы внутриквартирного устройства
- Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
- Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период – 2000 мм от отмостки.
- Площадь сечения воздуховодов для кухни 150 см2, совмещённого санузла и раздельных туалета с ванной по 100 см.
- Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
- Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
- Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
Цена очистки вентиляции в квартире
Наименование работ Ед.изм. Стоимость, руб
| Очистка воздуховодов от пылевых отложений | канал | от 5000 рублей |
Если в вентиляционном канале совсем отсутствует побуждение (тяга), это свидетельствует о завале канала. Цена удаления завала оценивается индивидуально, по результатам видеообследования.
Когда пришло время чистить вентиляцию
Обратите внимание:
- Вы регулярно убираетесь, но на следующий день замечаете тонкий слой пыли на полу.
- Еще через день в некоторых углах образовались клубы пыли и ворса.
- Вентиляционная решетка обросла грязной коростой.
- В летний период в квартире повышенная температура и духота.
Не поленитесь, возьмите листок бумаги и поднесите его к вентиляционной решетке, он как минимум должен наклониться в её сторону, а в лучшем случае притянуться к ней. Если этого не происходит, настало время вызывать чистильщика вентиляционных каналов, который используя специальный прибор (Анемометр) проверит наличие тяги, скорость, температуру и влажность воздуха, определит причины некачественной работы системы вентиляции и, конечно, произведет чистку вентиляции в квартире.
Типы вентиляционных каналов в квартирах
В различных типах многоквартирных домов, существуют различные виды систем вентиляции с обособленными каналами или центральными стояками. В квартирах с обособленными вентиляционными шахтами, для выполнения очистных работ, требуется выход на кровлю жилого дома, поэтому прежде чем оформить заказ, выясните, пожалуйста, в эксплуатирующей организации возможность получения доступа.
Очистка вентиляции осуществляется специальным оборудованием, бригадой квалифицированных чистильщиков дымовых и вентиляционных каналов, имеющих соответствующие удостоверения.
Многие считают, что чистить вентиляцию должны эксплуатирующие организации (ЖЭК, ЖЭУ, ТСЖ). Да, действительно это так, но на практике этого не происходит. Почистить или не чистить самостоятельно, решать Вам, но знайте на карту поставлено Ваше здоровье!
Специальное предложение для ЖЭКов, Управляющих компаний и ТСЖ — Чистка вентиляционных шахт!
Не всегда жильцы многоквартирных домов согласны на проведение работ по чистке вентиляции в своих квартирах, поэтому, в целях выполнения норм и правил пожарной, а также требований санитарных служб, мы предлагаем проведение очистки вентиляционных шахт, без отводов в квартиры.
Для получения дополнительной информации об услуге и оформления заказа, позвоните нам и наши специалисты проконсультируют Вас по всем интересующим вопросам.
Причины засорения вентиляционных каналов
Основная причина засорения – это большое скопление пыли, грязи и жира на стенках каналов и шахт. К сожалению, так устроена вентиляция многоквартирного дома, в которую попасть трудно. Это узкие каналы, по которым отработанный воздух из квартир, особенно из кухни и санузла, выходит на улицу. Двигаясь по системе, расположенные в нем частицы оседают на стенках каналов, увеличиваясь с годами в толщине в виде грязевого слоя. Отсюда и уменьшение сечения воздуховодов.
Другая причина – обвал кирпичной кладки, из которой во многих домах и сооружается вентшахта. Отремонтировать кладку очень сложно, а иногда возможным, поэтому придется жить с такой некорректноработающей вентиляцией.
Третья причина – попавшие внутрь вентиляции и умершие мелкие животные и птицы. Некоторые птицы сооружают в каналах гнезда, закрывающие собой часть проема.
Четвертая причина – установленная кухонная вытяжка, воздуховод которой врезают в вентканал. Причина достаточно серьезная, ведь сама вентиляция многоквартирного дома должна обеспечивать воздухообмен внутри квартиры из расчета 90 м³/час. А это в 5-10 раз меньше, чем производительность современных вытяжек. То есть, при включении бытового прибора в вентшахте образуется избыточное давление, которое выталкивает находящийся в ней воздух по каналам в соседние квартиры. То есть, о вентиляции многоквартирного здания можно уже не говорить.
Когда дезинфекция необходима
На сегодняшний день не существует законодательно установленных сроков обязательной очистки и дезинфекции вентиляции. Исключение составляет Москва, где постановлением от 2007 года установлен обязательный производственный контроль состояния вентиляционных систем 1 раз в 6 месяцев.
В обязательном порядке должна проводиться дезинфекция на предприятиях общественного питания, где посещаемость в день превышает 50 человек. Однако сроки проведения работ не установлены. Рекомендательный характер носят требования обеспечения эффективной работы вентиляционных систем в жилых домах, общественных зданиях. Для обеспечения безопасности проведения массовых мероприятий установлен срок чистки вентиляции для стадионов, гостиниц – не позже чем за 2 недели до события.
Осуществление контрольных мероприятий возложено на юридических лиц, индивидуальных предпринимателей, которые являются собственниками помещений или размещенного в них бизнеса.
Со стороны государства контроль осуществляется в рамках Госсанэпиднадзора.
Внеплановая дезинфекция вентиляционной системы проводится обязательно в случае, если зафиксировано заболевание.
Необходимость проведения плановой дезинфекции и чистки внутренней части вентиляционной системы определяют по следующей схеме:
- Визуальный осмотр наружных выходов вентиляционных каналов. Признаками загрязнения является наличие паутины, скопления пыли на вентиляционных решетках.
- Проверка эффективности работы. Снижение интенсивности воздухообмена, увеличение уровня шума работающих вентиляторов, увеличение энергопотребления вентиляционным оборудованием, нагрев оборудования во время работы – это признаки возможного загрязнения системы.
- Видеоинспекция «внутренностей» с использованием специальных эндоскопов. Видеокамера на гибком тросе с подсветкой позволяет увидеть на TFT-мониторе реальное состояние вентиляции и оценить ее соответствие проектной документации.
- Забор смывов с внутренних отложений на стенках воздуховодов и оборудовании для лабораторного исследования.
Рекомендуем ознакомиться: Изготовление бытового рекуператора воздуха своими руками
Система вентиляции признается чистой, если визуальный контроль не обнаружил загрязнений. В остальных случаях оценивают степень загрязнения, состояние отложений, обсеменение болезнетворными организмами, поражение плесенью. Результаты фиксируют актами санитарно-эпидемиологического обследования объекта.
На их основе разрабатывают план мероприятий по ликвидации загрязнений, и обеззараживанию коммуникаций воздухообмена. Выбирают методы, механизмы, инвентарь и препараты для проведения работ.
Как вентилируются квартиры в панельных домах?
На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.
То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.
Циркуляция воздуха в доме может быть представлена в следующем виде:
Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.
То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.
Заключение
Для того, чтобы улучшить вентиляцию своими силами, следует посоветоваться с профессионалами своего дела и выбрать самый действенный и экономичный способ в вашем случае. Предлагаем посмотреть вам видеоуроки, и узнать экспертное мнение лучшего специалиста, как создать равномерную работу двух и больше вентиляционных каналов, для чего требуются турбодефлекторы и как выполнить установки приточного клапана.
Да, естественная вентиляция, которая характерна для большинства домов в многоквартирном доме, не всегда будет оправдывать себя в полной мере. Если в здании не была предусмотрена система принудительной вентиляции, то создать отток и приток воздуха можно своими руками, при использовании бытовых устройств.
Если вы живете в многоквартирном доме, предлагаем использовать свой опыт и поделиться, как вы обустраивали систему вентиляции, а также рассказать, какие из приборов вы используете для того, чтобы обеспечить полноценный и регулярный обмен воздуха в каждом помещении квартиры. Комментарии следует оставлять под статьей, так как ваши советы могут быть полезными для других людей, которые прочтут эту статью.
