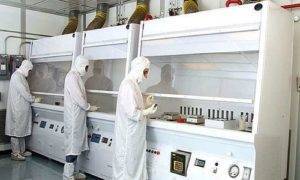

Вентиляция эмбриологических лабораторий
Эмбриологическое оборудование отличается повышенной чувствительностью к условиям окружающей среды, поэтому вентиляционные системы эффективны только при соблюдении определенных требований:
- Правила расчета воздухообмена в помещениях для изучения эмбриологии устанавливают наличие специальной многоуровневой системы очистки и рекуперации воздушных масс. В приточной и вытяжной системах применяются фильтры с активированным углем, благодаря которым вентиляция способна улавливать летучие органические соединения.
- Фильтры в воздуховодах лаборатории заменяются со временем. Расчеты времени замены зависят от размера помещения, его назначения и других параметров.
Эмбриологическая лаборатория необходимо защитить от проникновения вредных веществ и болезнетворны бактерий извне, поэтому не допускается использование естественного притока воздуха, системам фильтрации воздуха уделяется повышенное внимание. Испытания эффективности вытяжки и проверка микроклимата в лаборатории проводится до начала работ с эмбрионами
Кратность обмена воздуха, температура, влажность и т.п. должны соответствовать расчетам и проверяться методом систематических замеров
Испытания эффективности вытяжки и проверка микроклимата в лаборатории проводится до начала работ с эмбрионами. Кратность обмена воздуха, температура, влажность и т.п. должны соответствовать расчетам и проверяться методом систематических замеров.
В эмбриологическую лабораторию ни в коем случае не должны попасть болезнетворные микроорганизмы.
Следует помнить: нельзя допускать, чтобы в эмбриологическую лабораторию попадали болезнетворные микроорганизмы
Подбор оборудования
Основными устройствами, обеспечивающими постоянную циркуляцию воздушного потока, являются вентиляторы, которые устанавливают исходя из класса или группы помещения:
Категория А – помимо основных вентиляторов также необходима установка резервных. Дополнительные элементы автоматики обеспечат переход с основных на резервные агрегаты в случае возникновения неисправности.
Группа 4 допускает установка потолочных вентиляторов. Необходимость монтажа резервных агрегатов отсутствует.
При децентрализованной вентиляционной системе необходимо оборудовать вытяжные шкафы. Также для таких систем должны быть установлены отдельные вентиляторы и воздуховоды. При слишком обширных размерах, система объединяется в коллектор.
Ранее упоминалось про фильтрационные системы, которые монтируют последовательно с вентиляцией. Такое устройство устанавливается после вентиляторов, все фильтры съёмного типа, что, при необходимости, позволяет их быстро заменить.
Общие требования к вентилированию химлабораторий
Основные нормы, которыми регулируется вентиляция в лаборатории ‒
СНиП. Также применяются различные ГОСТы, положения об охране труда и
так далее. Вентиляция не может быть самодостаточным циклом, и
требования к безопасности, установленные законодательством, призваны
обеспечивать безопасность людей, которые находятся как в помещениях,
так и за их пределами. Установка
воздухообменных систем базируется на следующих общих принципах:
- в принудительном порядке организуется приточно-вытяжная
вентиляция лаборатории; - нужно обустроить отсосы нижнего и верхнего типов для
нейтрализации отработанных аэромасс и притока свежих; - вентсистемы механического типа обязаны запускаться минимум за
полчаса до начала работ; - в проекте учитывается положение лабораторных шкафов;
- при неисправности любой части воздухообменного комплекса
работать нельзя; - в помещениях должны быть открывающиеся окна;
- при организации нескольких лабораторий допустимо обустраивать
сообщенные каналы ‒ если общая высота здания не превышает 9
этажей.
Ключевой специфический признак, отличающий химические лаборатории ‒
поддерживаемое там пониженное давление. Это необходимо для того,
чтобы мощность вытягиваемых из них воздушных струй была большей, чем
приточных. Так достигается нужный уровень безопасности помещения, и
поэтому основной тип вентсистем в них ‒ механический. Используются
местные устройства, фильтры, зонты. Желательно следить, чтобы
оборудование было экономичным ‒ ведь высокие энергозатраты
дополняются постоянной работой устройств, что приводит к перерасходу
электричества.
Приточно-вытяжная вентиляция в лаборатории оборудуется так, чтобы
все ядовитые продукты полностью выдувались наружу. Для этого
следует:
- в общих местах поддерживать кратность на уровне 4-8;
- для помещений с ядовитыми веществами обеспечить минимальную
кратность в 15 циклов ‒ стандартно каждый час воздушное
наполнение должно обновиться около 20 раз; - поддерживать разрежение в производственных зонах на уровне
5-10Па относительно коридоров; - обустроить систему обогрева/охлаждения, а также
увлажнения/осушения ‒ показатели устанавливаются в зависимости
от конкретного назначения объекта; - организовать прямой доступ к вентсистеме из лаборатории;
- не допускать рециркуляций аэромасс в комнатах, где могут
находиться взрывооопасные соединения и так далее.
Недопустимо для подобных объектов использовать типовые кассетные или
сплит-кондиционеры ‒ потолочные и настенные. Вытяжная вентиляция для
химической лаборатории должна создаваться с учетом специфических
норм. За базу берутся ключевые параметры ‒ скорости движения
аэромасс, влажности, температурного режима. Их значения заимствуют
из перечня работ (легкая категория) и дополняют конкретными
«отягощениями».
Назначение вентиляционной системы в учебных заведениях
Системы вентиляции в общеобразовательных зданиях регламентируются СНиП (Стандарты и строительные нормы) и учитывают все параметры микроклимата. В этом материале мы рассмотрим принципы и способы организации систем вентиляции в школьном здании.
Основная цель вентиляции в школе – создание комфортной и безопасной среды для учащихся в классах и других помещениях. В школе поддерживается оптимальный микроклимат и воздухообмен для большого количества людей. Школа также должна быть оборудована противопожарной вентиляцией и отдельными приточно-вытяжными системами в специализированных помещениях.
При проектировании и подборе оборудования для устройства систем вентиляции и кондиционирования стоматологических клиник должны быть учтены следующие требования:
- нормируемая кратность воздухообмена помещений
- допустимые температура и влажность воздуха
- нормативные требования к уровням шума и вибрации
- классы чистоты, допустимые уровни бактериальной обсемененности воздушной среды
- исключение перетекания воздушных масс из «грязных» помещений в «чистые»
Выбросы в атмосферу из системы вытяжной вентиляции следует размещать: — на расстоянии от места забора наружного воздуха не менее 10 м по горизонтали и не менее 6 м по вертикали. Выбросы из систем местных отсосов вредных веществ следует размещать на высоте не менее 2 м над кровлей более высокой части здания.
Воздух, выбрасываемый в атмосферу из систем местных отсосов, содержащий вредные вещества (пылегазовоздушную смесь), следует очищать. Допускается не предусматривать очистку выбросов из системы малой мощности, если последняя не требуется в соответствии с расчетами проекта охраны атмосферного воздуха от загрязнения.
В помещениях для венткамер вытяжных систем следует предусматривать вытяжную вентиляцию с не менее чем однократным воздухообменом в час, в помещениях для приточных систем приточную вентиляцию с не менее чем 2-кратным воздухообменом в час.
Шум от работы приточно-вытяжной вентиляции не должен превышать ПДУ в производственных помещениях и в окружающей жилой застройке. Система вентиляции от производственных помещений медицинских организаций, размещенных в жилых зданиях, должна быть отдельной от жилого дома в соответствии с санитарно-эпидемиологическими требованиями к жилым зданиям и помещениям.
В помещениях зуботехнических лабораторий местные отсосы и общеобменную вытяжную вентиляцию допускается объединить в одну вытяжную систему в пределах помещений лабораторий или в помещении вентиляционной камеры. Допускается устройство общей общеобменной приточной вентиляции для помещений лабораторий и других помещений стоматологической медицинской организации, при этом подачу приточного воздуха в помещения лаборатории следует предусмотреть по самостоятельному воздуховоду, проходящему от вентиляционной камеры, с установкой на нем обратного клапана в пределах вентиляционной камеры.
В стоматологических кабинетах, не имеющих автономных вентиляционных каналов, допускается удаление отработанного воздуха от общеобменных систем вытяжной вентиляции на наружную стену здания, через устройства, обеспечивающие очистку воздуха от вредных химических веществ и запахов (фотокаталитические фильтры или другие устройства).
Зуботехнические лаборатории на 1 или 2 рабочих места, в которых выполняются работы, не сопровождающиеся выделением вредных веществ (например: нанесение и обжиг керамической массы, обточка и другие работы), допускается размещать в жилых и общественных зданиях. Допускается неорганизованный воздухообмен в помещении путем проветривания через фрамуги или с помощью естественной вытяжной вентиляции с 2-кратным воздухообменом через автономный вентиляционный канал с выходом на кровлю или наружную стену без световых проемов.
Воздухообмен лаборатории
Для сохранности медицинских препаратов и реактивов, в лаборатории следует не только поддерживать постоянную циркуляцию воздушного потока, но и следить за уровнем влажности воздуха. Согласно нормам, уровень влажности в лаборатории должен составлять от 50 до 60 %, поэтому вентиляция лаборатории оснащается дополнительными увлажнителями воздуха.
Пример местной системы вытяжки лаборатории
Почему в лаборатории необходима правильно настроенная вентиляция:
- Нормализует уровень углекислого газа, а также устраняет неприятный запах концентрированных реактивов в одном помещении.
- Защищает медицинский персонал от последствий длительного пребывания в среде химически активных веществ (обязательное условие функционирования бактериологической лаборатории).
- Способствует правильному расположению воздуха по всему помещению, как следствие – предусматривает поддержание постоянной температуры, необходимой для хранения реактивов или медикаментов (обязательно при изучении эмбриологии в эмбриологической лаборатории).
Приточная вентиляция для лабораторий, без каких-либо элементов автоматики, является наиболее актуальной, соответствующей всем условиям функционирования. Рядом с лабораторией возможно размещение палатных или спальных помещений (при расположении лаборатории с больницей или поликлиникой – данные учреждения могут включать в одно). При этом запрещается монтировать общую вентиляционную систему, которая создаст угрозу здоровью пациентов.
Вентсистема химической лаборатории
Часто при расчёте вентиляционных систем химлабораторий проектировщики сталкиваются со сложностями. Работа в лаборатории ведется с взрывоопасными, токсичными соединениями, поэтому требования по кратности воздухообмена, температуре, влажности, герметичности, разреженности должны соблюдаться неукоснительно, с минимальными погрешностями.
В состав лабораторного комплекса входят помещения не только для проведения опытов, но также офисные и бытовые. Вентиляция вспомогательных помещений должна не пересекаться с лабораторными, а идти параллельными ветками.
Общие требования
Основные требования к вентиляции химлабораторий актуальны для большинства лабораторных комплексов:
- должна применяться только приточно-вытяжная система с механическим побуждением;
- наличие двухуровневой вытяжки;
- обязательная установка модуля автоматического пуска с таймером включения/выключения;
- наличие окон с открывающимися створками (кроме бактериологических и микробиологических лабораторий);
- если в здании до 9 этажей и несколько лабораторий, то допускается схема объединения воздуховодов.
Особые требования
Кроме основных, к химическим лабораториям предъявляются еще и дополнительные требования:
- внутри основного помещения давление должно быть пониженным, на 5-10 паскалей ниже, чем в остальной части комплекса. Так повышается КПД отсоса отработанных воздушных масс;
- кратность воздухообмена в бытовых помещениях должна быть 4-8 раз/час, в основных – 15 раз/час;
- полное отсутствие рециркуляции воздуха в комнатах с взрывоопасными веществами;
- наличие полноценного отопления, кондиционирования, а также увлажнения воздуха. Запрещена установка бытовых сплит-систем;
- для работы с некоторыми реагентами устанавливаются местные отсосы, а также вытяжные шкафы;
- в зависимости от специфики химической лаборатории, приточно-вытяжная вентиляция оборудуется фильтрами тонкой очистки воздуха;
Фильтрация входящих/исходящих потоков – важная функция. Современный поход к технологии предусматривает систему GMP. Она подразумевает «чистые помещения», то есть с высокоэффективной фильтрацией. Интенсивность очистки зависят от требований технического задания.
- входные и выходные вентиляционные клапаны устанавливаются на расстоянии 3000 мм и больше друг от друга;
- внешний воздуховод поднимается над крышей на 1000 мм и более;
- вентсистема защищается от срабатывания пожарной сигнализации. Она запитывается отдельно от альтернативного источника электроэнергии;
- в химлабораториях с повышенной влажностью и температурой предусматриваются защищенные от коррозии воздуховоды;
- дополнительно устанавливаются рекуператоры;
- воздуховоды должны быть 2-го класса по герметичности, часто спирально-навивного типа;
- современная система вентиляции проектируется для работы под управлением контрольно – измерительных приборов и аппаратуры (КИПиА);
- на приточку устанавливаются специальные регуляторы. Они следят за давлением внутри помещения. Оно всегда должно быть ниже, чем снаружи.
Вентиляция морга
Основными устройствами в морге являются холодильные установки, способные понижать температуру до -5 градусов для хранения трупов. Помимо таких установок отдельно проектируется вентиляционная система, способная поддерживать не только циркуляцию воздушного потока, но уровень влажности в помещении.
Вентиляция морга работает параллельно с холодильными камерами. Обе системы должны быть подключены к автономным источникам питания, которые начинают функционировать после прекращения подачи электрической энергии промышленной сети.
Обязательным считается монтаж датчиков, предотвращающих случайную циркуляцию воздушного потока в обратную сторону. Также необходимо сигнализаторы, которые вовремя известят дежурную смену об отказе вентиляционной системы.
Особенности вентиляционной системы
Общие положения вентиляционных систем должны неукоснительно соблюдаться во всех медицинских учреждениях: поликлиниках, больницах, аптеках и даже частных кабинетах. Размер помещения не влияет на качество воздуха в нём. Соответствующие данные из ГОСТа будут приведены далее в статье.
Регламентированный воздухообмен в помещении не всегда стоит на первом месте, также к медицинским учреждениям предъявляют и другие требования (соблюдение определенной влажности, ионизация атмосферы и т.д.):
- Операционные. Под данную категорию также попадают кабинеты, в которых подготавливают и вводят наркоз пациенту. Такие комнаты предусмотрены не во всех больницах, чаще всего в поликлиниках.
- Палаты для больных в особо тяжелом состоянии, а также для пациентов с многочисленными ожогами. Такие палаты рассчитаны на одного, максимум на двух человек.
- Палаты родильных домов.
- Реанимационные кабинеты или отделения интенсивной терапии.
Все помещения медицинских учреждений (кроме бытовых и технических комнат), пользуются высоким статусом. Поэтому при постройке заведений следует предусмотреть некоторые технические решения:
- Обеспечить свободный проход персонала к оконным проёмам для возможности подачи свежего воздуха.
- В стерилизационных, перевязочных, а также терапевтических кабинетах должно быть предусмотрено место под вентиляционный шкаф, или вывод забора/выброса воздуха.
- В стоматологических клиниках должны быть оставлены места под монтаж устройств для отсоса пыли.
Вентиляция в зуботехнической лаборатории
Данная сфера бизнеса практически всегда подразумевает установку смешанной системы. Ее можно разделить на 2 части:
- Приточная — подает воздух внутрь;
- Вытяжная — откачивает отходы на улицу.
При создании конструкции учитывается множество параметров — вещества, с которыми работает персонал, количество людей и техники внутри, а также др.
Тип оборудования подбирается индивидуально. Вентиляция в лаборатории может быть естественной или принудительной. Обычно вытяжка всегда делается механической, а для подачи иногда используются клапаны в окнах, открытые створки и т. д. На производстве лекарств подобное невозможно, так как нужна стерильность.
Полезно знать: проверяйте фильтры каждые 90 дней — это требование законодательства. Однако мы рекомендуем проводить чистку каждые 2 месяца, чтобы избежать засоров и повышенного износа оборудования.
Разновидности воздухообмена
Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:
- Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
- Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
- Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

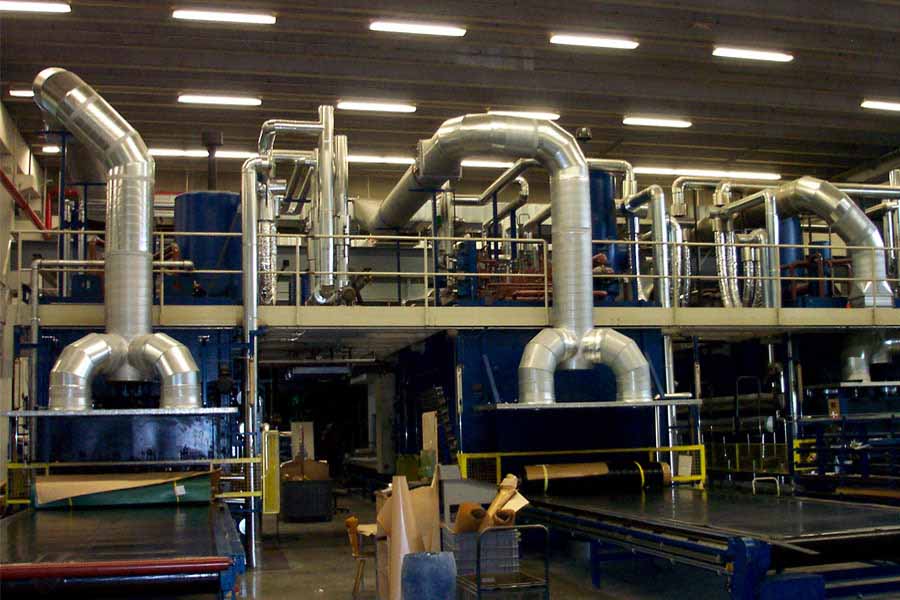

Вентиляция термических цехов
Расчет вытяжной вентиляции цеха термической обработки производится с учетом водяного, масляного пара, конвекционного, а также лучистого тепла, выделяемого технологическим оборудованием. Опасными для здоровья персонала являются окись углерода, сернистый ангидрид, сероводород, образующиеся в результате сгорания твердого топлива.
Все технологические установки оснащены местной вытяжкой, удаляющей избытки тепла, углекислый газ, синильную кислоту (образуется при взаимодействии цианистых солей и углекислоты).
Также установка вентиляции в рабочей зоне с интенсивным тепловыделением работает на приток, подавая свежий воздух непосредственно на человека. Кроме того, дополнительно монтируются устройства аэрации как экономичный способ проветривания.
С какой целью осуществляется измерение кратности воздухообмена
Кратность воздухообмена в лаборатории влияет на самочувствие и жизнь людей. Если она не соответствует установленным требованиям, то это может привести к таким последствиям, как:
- При низкой кратности воздухообмена увеличивается концентрация вредных веществ в лаборатории, концентрация кислорода в воздухе снижается, что приводит к кислородному голоданию.
- При высокой кратности воздухообмена вентиляционная система не справляется и, как результат, нарушается микроклимат в помещении, работники испытывают дискомфорт от повышенной скорости воздухообмена.
Именно поэтому так необходимо контролировать параметры воздухообмена.
Специализированные кабинеты и помещения
Для некоторых школьных аудиторий требуется монтаж особой системы вентиляции. Он учитывает особенности микроклимата и назначение помещений. Отдельные приточно-вытяжные установки для школ монтируют в помещениях:
- Кабинеты и лаборатории химии, физики, труда.
- Спортивный зал.
- Актовый зал.
- Столовая.
- Медпункт.
Специализированные лаборатории физики и химии, а также кабинеты технического творчества нуждаются в собственной приточно-вытяжной схеме из-за возможного загрязнения воздуха. Рабочие места в них оборудуют вытяжными установками.
Вентиляция столовой и медпункта учитывает нормы, принятые для предприятий общественного питания и медицинских учреждений. Система проветривания столовой включает вытяжки для удаления пара и дыма и обеспечивает эффективный воздухообмен (20 м³ в час) для комфортного нахождения большого количества человек. Медицинский кабинет должен хорошо проветриваться и иметь приборы для очистки воздуха от бактерий.
Для спортивных площадок и актовых залов важно организовать хороший воздухообмен. Приточные клапаны располагают на расстоянии 2–3 м от пола, а вытяжные — под потолком
Это позволяет избежать сквозняков в большом помещении.
Установку вентиляции стоит доверить опытным специалистам в области приточно-вытяжных систем крупных объектов. Они смогут правильно рассчитать все элементы конструкции в соответствии с нормами СНиП. Персоналу школы и родителям учеников также стоит забывать о том, что эффективность проветривания напрямую влияет на самочувствие учащихся. Поэтому при подозрении на плохую работу воздуховодов следует сразу обращаться в администрацию заведения.
голоса
Рейтинг статьи

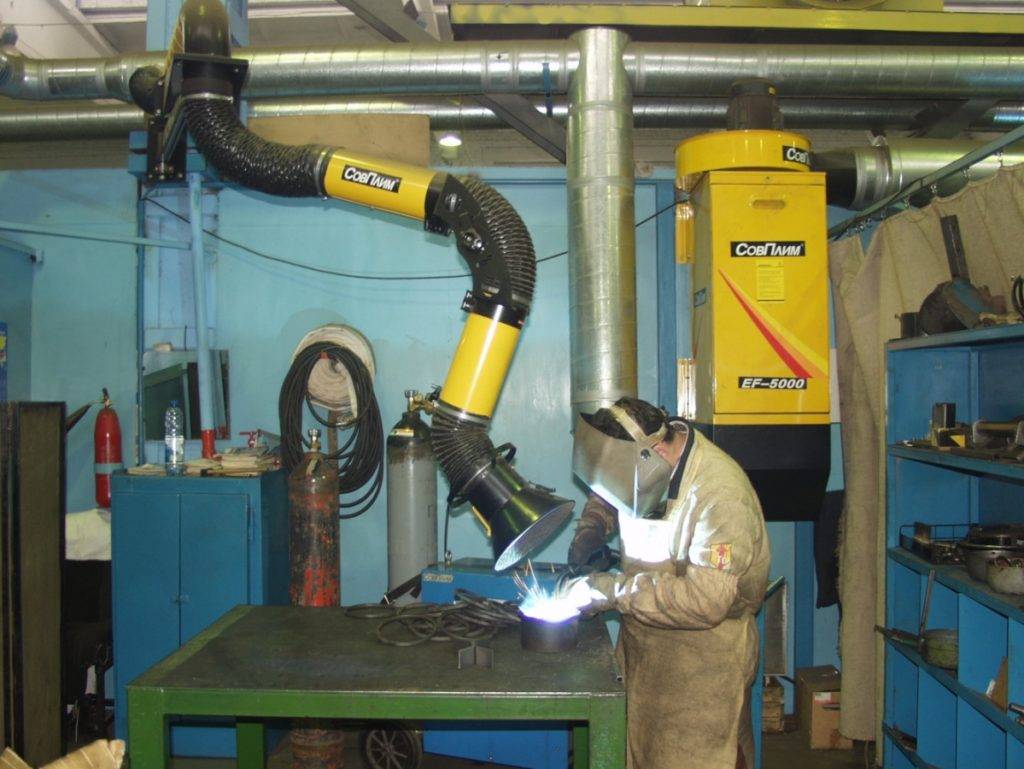

Вентиляция сварочного цеха
Вентиляция сварочных цехов направлена на удаление воздухопотока с содержанием окиси азота, углерода, озона, фтористых соединений. Для этого предусматриваются локальные вытяжки.
Нормы вентиляции определяют соотношение притока-вытяжки 2/3 в нижнем ярусе, 1/3 – в верхнем. Расчет вентиляции сварочного производства осуществляется с учетом веса использованных за 1 час электродов:
- ручная сварка – 1500-4500 м³·ч/кг;
- полуавтоматическая на углекислом газе – 1700-2000 м³·ч/кг;
- сварка с порошковой проволокой – 2500-5400 м³·ч/кг.
Расчет вентиляции сварочного производства производится до допустимого показателя.
Пылеуловители и фильтры для работы на производстве
Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.
Она подсчитывается так:
где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.
Вид очистительной системы зависит от количества примесей, химического состава и формы.
Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.
Пылеосадочные камеры бывают:
- простыми;
- лабиринтовыми;
- с отбойником.
Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.
Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.
Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.
Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.
Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.
Используются также гравийные и коксовые фильтры, смачиваемые водой.
Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.
Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.
Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.
