Как правильно сделать вентиляцию в подвале гаража

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Принцип построения вентиляции гаража

В обычном классическом варианте строение гаража обычно состоит:

• Сам гараж
• Смотровая яма (может иногда служить одновременно и погребом)
• Погреб для бытовых нужд

Все они, как правило, располагаются друг под другом. Поскольку все помещения сообщаются друг с другом, то и вентиляция обычно одна на весь гараж, состоит из вытяжной и воздухозаборной трубы

Если вы не хотите иметь мокрые стены и лужи на полу, то важно отнестись к этому вопросу со всей серьёзностью

Обычно систему делают без дополнительного вентилятора в трубе, который выгоняет или же нагнетает потоки воздуха, но в некоторых случаях могут его устанавливать.

Для чего нужна вытяжка в погребе в гараже

Для начала нужно понимать, зачем нужна вентиляция в погребе. Для этого есть целый ряд причин:

1. Если не будет обмена воздуха, в помещении быстро начинает появляться конденсат, который увеличивает влажность воздуха. Это приведет к порче продуктов, появлению грибка и плесени.
2. В холодное время года температура воздуха в подземном помещении будет на порядок выше, чем в гараже. При отсутствии вытяжки теплый и влажный воздух будет подниматься из погреба наружу и провоцировать коррозию железа, что очень опасно для автомобилей.
3. Если не сделать вытяжку, то продукты со временем станут токсичными и непригодными для употребления. Вредные испарения от машины, запахи разных химических жидкостей, резины и прочего будут пропитывать запасы.

Чтобы не было конденсата – нужна вытежка Именно потому система вентиляции погреба гараже должна предусматривать устранение воздуха из ямы и поступление свежего внутрь.Это интересно: как правильно сделать вытяжку в подвале.

Какие функции выполняет вентиляция

Зачем владельцы гаражей с подвалом делают вытяжку? Ответ прост: если отказаться от вентиляции, то внутри помещения нарушатся циркуляция воздуха и баланс влажности. Стены подвала отсыреют, а вещи и продукты, которые в нем хранят, — заплесневеют. В худшем случае неправильно обеспеченные воздухообмен и вентилирование приведут к разрушению стен подвала и последующей необходимости в его ремонте или даже перестройке.

Очевидный признак того, что вентиляции нет или она обустроена плохо — появление конденсата на стенах и поверхности вещей. Он обозначает нарушение температурного режима или проблемы с повышенной влажностью.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Оптимальные условия для строительства ниши

Есть масса вариантов постройки гаража. В России продают разные стройматериалы для его строительства. Но какие материалы лучше использовать, желая построить еще и смотровую яму? Для начала определяются с типом конструкции:

1. отдельно стоящая и временная постройка;
2. отдельно стоящая, но капитальная постройка;
3. гараж, примыкающий к дому;
4. временное решение, которое примыкает к дому.

Варианты конструкции, где присутствует прилагательное «временный», не подходят, так как гараж задумали со смотровой ямой. В плане материалов подойдут кирпичи, металлические листы, древесина, шлакобетон, железобетон.

Самый популярный материал – кирпич, который стоит недорого и не требует постоянного ремонта в отличие от древесины.

Когда разумно делать смотровую яму? Когда стены гаража еще не воздвигли. Если его габариты позволяют, сооружают нишу в любой день и час.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

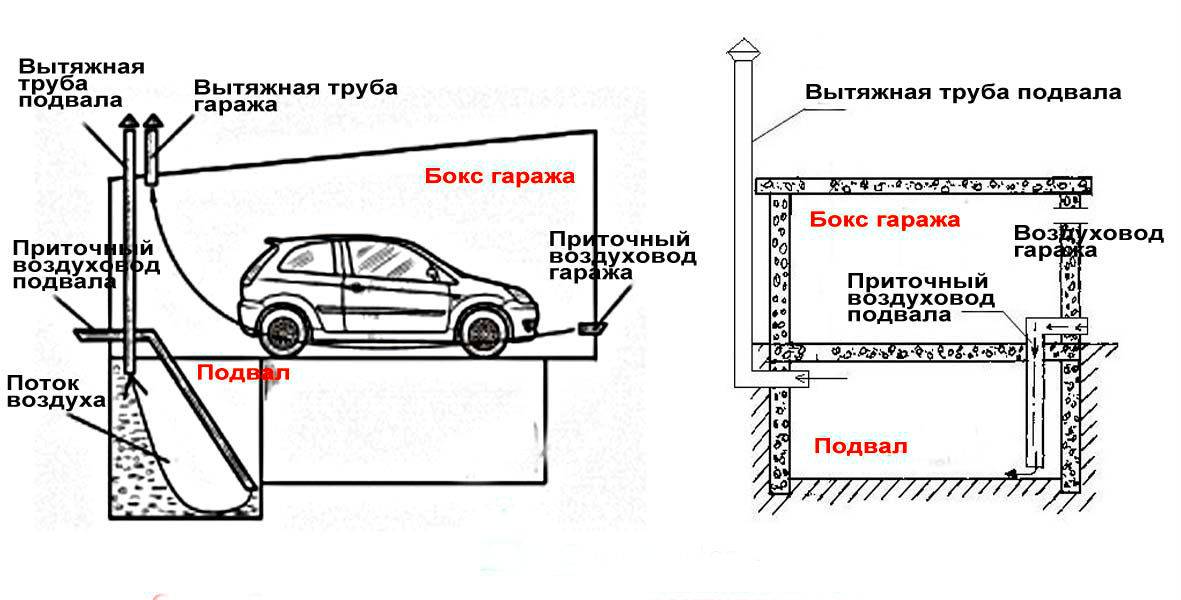

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Организация принудительной вытяжки

Если решено делать принудительную вентиляцию в гараже с подвалом, стандартные вытяжные каналы дополняют специальными вентиляторами, обеспечивающими принудительный воздухообмен. Самостоятельное изготовление подобной системы не составляет особого труда. Это связано с тем, что она по своей конструкции мало отличается от естественной вытяжки.

Важнейшим достоинством искусственного проветривания считают его способность поддерживать как температурный режим, так и режим влажности в любых условиях. Для устройства принудительной вентиляции своими руками внутри гаража обустраивают ведущие к поверхности трубы. Их делают несколько: часть отвечает за приточную, а часть — за вытяжную подачу воздуха. В трубы, отвечающие за вытяжку, и устанавливают электрический вентилятор.

Вентилятор — не единственное средство, с помощью которого организовывают принудительную вытяжку. Для этого используют и такие способы, как:

• диффуз-флюгер;
• дефлектор;
• нагревательная лампочка.

Первый способ требует действия потоков входящего воздуха на вершине приточной трубы. Второе же устройство устанавливают на вытяжную трубу, и оно создает зону разряженного воздуха. Что касается лампочки, то она нагревает входящие потоки до нужного уровня температуры.

Проектирование

Первый этап работ по самостоятельному созданию принудительной вентиляционной конструкции — ее проектирование. Составляется схема подвала и расположения вентиляционных каналов. На ней рисуют и то, как именно будут проходить каналы-трубы.

Во время проектирования решают, куда они выходят и как производится забор воздуха

Так, важно предусмотреть правильное расположение заборной поверхности на крыше или стене гаража своевременно

Приобретение необходимых материалов

По окончанию проектирования приобретают все необходимое для создания системы и её монтажа. В частности, не обойтись без:

• вентиляционных труб;
• защитных решеток;
• козырьков для уличных концов труб;
• дефлекторов;
• вентиляторов;
• кабеля;
• крепежных хомутов;
• дюбелей и саморезов;
• молотка;
• дрели.

Этого инструментария хватит для выполнения всех стандартных монтажных работ. Главное – правильно рассчитать количество на основании созданной схемы.

Выполнение монтажных работ

Наиболее распространенный вариант принудительной вытяжки — с двумя трубами. Первым делом пробивают в намеченных местах стен отверстия и монтируют крепежные конструкции. Далее на полу собирают сами воздуховоды. Изгибов в них избегают. В трубы помещают вентилятор, и проводят провода для их питания. Неподалеку устанавливают выключатели.

После того, как трубы установлены на свои места, с внешней стороны ставят козырьки, защищающие от осадков, и мелкозернистые решетки против птиц и грязи.

Проверка работы системы

Проверку тяги в вентиляции производят просто — с помощью зажженной свечи или спички. При наличии хорошего потока воздуха пламя отклоняется в ту или иную сторону (зависит от типа канала).

Установка вентиляции – детальный алгоритм

Практически каждый неопытный человек задается вопросом, как правильно сделать вытяжку в погребе. Для этого необходимо действовать по определенному алгоритму:

1. Если вентиляционная система монтируется после постройки подвала, то в его потолке нужно проделать отверстие для циркуляции воздуха.
2. После этого через отверстие опускается труба, предназначенная для вытяжки.
3. Трубу закрепите под поверхностью потолка не более чем на 15-20 см ниже нее.
4. Снаружи труба должна быть поднята на 1,5-метровую высоту над почвой или над крышей.
5. В углу потолка напротив также нужно проделать отверстие  и протянуть в него трубу для притока воздуха. Расположите ее на высоте не ниже 20 см от пола.
6. Снаружи приточная труба не должна быть слишком высокой. Если она проходит сквозь потолок, то верхняя ее часть должна располагаться не выше 25 см над поверхностью.
7. Если труба для притока выводится сквозь стену, то на нее потребуется надеть дефлектор или решетку.
8. Если монтаж вентиляции выполняется внутри жилого дома с печью или камином, то труба для вытяжки поднимается возле дымохода. Это поспособствует более активному отводу воздуха из подвала из-за разницы в температуре.
9. В конце монтажа нужно установить на трубы регулирующие заслонки. Они дадут возможность впустить в помещение нужное количество воздуха.

После установки системы потребуется проверить ее на наличие тяги. Чтобы убедиться в нормальном напоре воздуха на входе, к приточной трубе прикладывается бумажный лист. Если он начнет дрожать, значит, воздух активно поступает внутрь помещения. Второй способ заключается в поджоге бумаги в ведре внутри подвала. По направлению дыма удастся определить, куда и насколько быстро движется воздух.

Этапы постройки подвала под гаражом своими руками

В уже построенном гараже сделать подвал можно только после определенной подготовки: прежде чем построить подвал, придется кое-что сломать в гараже. Переживать из-за этого не стоит, так как в процессе строительства подвала вы все поправите.

Пошаговая инструкция, составленная по рекомендациям опытных мастеров, поможет вам в решении вашей задачи.

1. Демонтаж пола гаража и рытье котлована, глубина которого зависимости от уровня грунтовых вод и типа грунта, но обычно составляет 2-2,5 м. Стенки котлована должны располагаться на расстоянии не менее 0,7 м от стен гаража. Это необходимо для того, чтобы предотвратить осыпание грунта из-под фундамента гаража. Если гараж стоит на рыхлых грунтах – возможно стенки котлована придется дополнительно укреплять на время работ щитами из досок, листового металла, фанеры или стружечных плит.
2. Подготовка котлована для сооружения пола будущего подвала. Дно котлована необходимо выровнять и утрамбовать, уложить гидроизоляцию. Простейшей гидроизоляцией является 2-3 слоя рубероида, листы которого следует укладывать внахлест со склеиванием их между собой битумным раствором. Также необходимо сформировать опалубку из досок высотой 30 см. Она необходима для формирования габаритов пола и подвала в целом. Затем на слой рубероида следует насыпать слой песка толщиной 5-10 см, тщательно его выровнять и утрамбовать. Для утрамбовки песка можно залить его водой. Далее необходимо на песчаную подушку насыпать щебень толщиной 10-15 см и также тщательно выровнять. Для большей прочности пола в слое щебня можно разместить арматурные пруты. Получившийся «бутерброд» необходимо залить цементным раствором.
3. После полного высыхания пола подвала можно заняться возведением стен. Стены лучше всего выкладывать из кирпича или пеноблоков. Эти материалы позволяют сделать стены прочными, теплыми и стойкими к влаге. Для большей защищенности стен от воздействия влаги можно сформировать слой гидроизоляции из рубероида по наружной части стены. Если в зимний период грунты промерзают до температур ниже +10С, то необходимо дополнительно утеплить их снаружи слоем пенопласта, пенополистирола или минеральной ваты.
4. Постройка перекрытия подвала, вывод вентиляции и укладка проводки под освещение. Перекрытие можно изготовить своими руками из деревянных брусьев достаточной толщины из твердых пород дерева. Но надежнее и долговечнее будет все же конструкция из железобетона. Для постройки перекрытия из бетона можно воспользоваться готовыми бетонными плитами или сформовать их своими руками. В последнем случае необходимо возвести опалубку из досок и армирующий каркас из арматурных прутьев. Полученную конструкцию нужно залить бетонным раствором толщиной 15-25 см. Получившуюся крышу подвала необходимо также утеплить изнутри слоем пенопласта, пенополистирола или минеральной ваты, для предотвращения образования конденсата.

Вентиляцию можно сделать самостоятельно из двух труб: одна труба одним концом размещается на высоте 20 см от уровня пола подвала, а вторым – выводится на улицу на уровне 50 см от уровня земли. Вторая труба одним концом размещается на уровне 20 см ниже уровня потолка подвала, а вторым – выводится на крышу гаража.

Строительство подвала в ранее построенном гараже – задача не из легких, но она  вполне выполнима при наличии желания, средств и свободного времени.

Вентиляция в гараже с подвалом

Раз уж речь идет о таком специфическом виде обустройства воздухообмена, как гаражная вентиляция, то сначала определимся с принципом ее работы и монтажа именно для данных сооружений.

Принцип построения вентиляции гаража

Гараж включает в себя три инженерно-архитектурные сооружения:

• Гараж непосредственно.
• Смотровая яма для обслуживания автомобиля.
• Погреб или кессон

Иногда в гаражных помещениях обустраивается небольшое отделение, огражденное перегородкой, но поскольку данный вид обустройства не распространен, то мы не будет учитывать наличие перегородок при разработке проектов вентиляции для гаража.

Все три элемента имеют последовательное расположение сверху вниз с разным уровнем заглубления. Помещения имеют атмосферное сообщение, поэтому система вентиляции одна для всех трех составных частей гаража. Правильная организация – залог отсутствия потеков конденсата на внутренней поверхности стен.

Важно! Конструкция многих погребов предусматривает откидную крышку – в этом случае для погреба оборудуется отдельный приток и отдушина. Классическая схема не содержит в составе специальных вентиляторов, но в некоторых случаях их монтаж не исключается.

Изоляция погреба

На глубине всего 1 м. под землей сохраняется постоянная температура, это обстоятельство позволяет хранения продуктов в погребах в условиях приемлемой температуры. Как уже было сказано, архитектура многих погребов подразумевает изоляцию от остального помещения гаража:

• Откидной люк на месте лаза.
• Потолок толщиной от 25 до 45 см.

Люк выполняется из металла, поэтому на нем будет накаливаться влага конденсата из-за хорошей теплопроводности металлической поверхности. В зимнее время конденсат начнет покрываться тонким слоем инея.

Стены и потолок изолируются пенопластовыми панелями не уже 3 см. панели стыкуются без зазоров, промазываются герметиком на стыках и закрепляются. Между панелями и стеной не должно быть зазоров, так как они сразу станут полостями для накопления конденсатной влаги, а значит для возникновения плесени, грибка и неприятного запаха.

Важно! Погреб используется для хранения овощей, а овощи – это органика. Это означает постоянное испарение и появление теплого воздуха, который силой конвекции будет устремляться к потолку погреба

В итоге без вентиляции начнет образовываться конденсат.

Вытяжка

Вытяжное отверстие должно находиться почти у самого потолка в стене, которая противоположна месту воздушного притока. Такое расположение объясняется явлением воздушной конвекции: приток находится снизу, так как холодный воздух циркулирует невысоко от земли, в помещении он нагревается и устремляется к потолку гаража, откуда отводится наружу через отдушину. В погребе выполняется та же самая схема.

Вытяжка обустраивается как можно выше, чтобы теплый поток циркулировал с максимальной силой в зоне повышенного давления. И приток, и вытяжка выполняются в виде труб, которые отводятся за периметр гаража – снаружи они обустраиваются козырьками.

Приток

Труба для притока располагается горизонтально для наземного гаражного строения и вертикально, если она выводится из подземного пространства погреба или подвала. Допускается наклон не более 75о относительно вертикальной оси. Располагать трубу для притока воздуха лучше всего вертикально, для беспрепятственного потока воздуха. Можно сделать немного под наклоном (не более 75 град.). В погребе конец трубы не доходит 50-60 см. до поверхности пола, а для гаража труба заглубляется на 10-15 см. в стену. При правильной организации вентиляции в гараже на трубах подвода-отвода воздуха не будет появляться конденсат, но для надежности их можно покрыть слоем теплоизоляции.

Особенности устройства подвала в гараже

• Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
• Полностью отсутствуют источники естественного притока воздуха.
• Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
• Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
• Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
• Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).
