Расчет системы для загородного дома
Преимущества вентиляционной системы, установленной в загородном доме, легко оценить. При этом соотносятся обусловленный комфорт с предполагаемой стоимостью.
- Здесь финансовые вложения минимальны. Многие работы можно сделать даже самостоятельно. Однако в случае, если строение изначально не имело вытяжных вентиляционных каналов, придется вложить и свой труд, и некоторые средства.
- Надежность системы естественной вентиляции подтверждается еще и тем, что в ней отсутствуют сложные механизмы.
- Особого ухода такая вентиляция не требует. Достаточно с редкой периодичностью проводить ревизию каналов и заниматься чисткой.
- Расходы на эксплуатацию естественной вентсистемы не предусмотрены. Она абсолютно энергонезависима.
- Не создается технологического шума, так как отсутствуют механизмы. Это отличает вентсистему естественного типа от системы с принудительной вентиляцией.
Как сделать вентиляцию в частном доме своими руками
Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.
- Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
- Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
- Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
- Составление схемы расположения каналов.
- Определение месторасположения забора и вывода воздушных потоков.
- Непосредственно сам монтаж вентиляции.
Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.
Приточно-вытяжная вентиляция
Установка вентилятора в санузел
Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.
Для установки вентилятора необходимо следовать следующей пошаговой инструкции.
- Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
- Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
- Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.
Устройство вытяжки
Принцип работы вытяжного вентилятора выглядит следующим образом:
- воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
- свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
- вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.
Приточная вентиляция с помощью диффузора или решетки
Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.
Диффузоры и решетки классифицируются по нескольким параметрам:
- форма – круглая, прямоугольная или квадратная;
- размер;
- дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.
Приточная вентиляция с помощью приточного клапана
Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.
Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.
- Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
- Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
- Далее необходимо установить клапан и зафиксировать его в отверстии.
- Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.
При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.
Естественный приток
Основной путь для притока — окна. Современные оконные системы могут оснащаться откидными форточками и микровентиляцией, а как производится регулировка пластиковых окон. Такая конструкция позволяет дозированно подавать воздух в помещение, но зимой он всё равно холодный. Относительно неплохо согревают поступающий воздух проветриватели, которые могут встраиваться как в стеклопакет, так и в оконную раму. Воздух в них, прежде чем попасть в помещение, проходит через систему каналов, отбирая немного тепла из помещения. Если на улице -20ºС, то до 0ºС он согреется. Конечно, это не комфортная температура, но уже что-то. К сожалению, хорошие проветриватели недёшевы и имеют ограниченную производительность.
Применяют также стеновые клапаны. Это отверстие в стене, закрытое регулируемым пружинным клапаном либо просто крышкой. Воздух в таких устройствах не согревается, поэтому их нередко размещают над или за батареей. Финская компания Purmo даже выпускает специальные модели радиаторов, предназначенные для совместной работы с клапаном. Конструкция этих отопительных приборов позволяет предварительно подогревать поступающий воздух, некоторые модели оснащены встроенным вентилятором.
Разновидности вентиляционных систем в одноэтажном, двухэтажных домах
Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.
Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.
Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.
Естественная (простая)
Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.
Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.
Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.
Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.
При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.
Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.
Принудительная
Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.
Грамотно установленная система вентиляции – залог комфортного проживания в доме.
Приточная
Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.
Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.
Приточная вентиляция в частном доме – подает воздух с улицы в помещение.
Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.
Вытяжная
Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.
В частном доме можно вывести вытяжную вентиляцию через стену на улицу.
Приточно-вытяжная
Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.
У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.
Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.
У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.
Необходимость обустройства воздухообмена в доме
Хорошо продуманная и правильно реализованная схема вентиляции в доме выступает гарантом и основой для формирования комфортных условий проживания.
Вентилирование помещений, обеспеченное разными системами и дополнительными устройствами или приспособлениями, является обязательным процессом благодаря таким факторам:
- возможность регулирования температурного режима и создания комфортных условий;
- корректировка параметров влажности, необходимых для нормальной жизнедеятельности;
- насыщение всех помещений кислородом и отведение загрязненной газовоздушной смеси;
- отведение из целевых помещений неприятных и специфических запахов или пара;
- предотвращение осаждения конденсата, провоцирующего развитие грибка и плесени.
Качественный и хорошо организованный процесс воздухообмена в жилом доме играет большую роль, и требует тщательного планирования.
Составляющие гравитационного воздухообмена
Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.
К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.
Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами
Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.
Оконный приточный клапан
Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.
Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям
Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.
Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.
Стеновое вытяжное или приточное устройство
Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.
Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.
Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение
Преимущества установки приточного клапана перед обычным проветриванием:
- Возможность регулировать приток свежего воздуха;
- Способность пропускать значительно меньше уличного шума;
- Наличие фильтров разной степени очистки воздуха.
Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.
Межкомнатные переточные решетки
Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.
Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.
Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см
Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.
Вентиляция в частном доме — принудительная система
В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.
Централизованная система
Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.
Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.
Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.
Основные устройства для вентиляции в частном доме
Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.
Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.
Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.
Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.
При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации
Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения
Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.
Локальная принудительная вентиляция
Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.
Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.
Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.
Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.
Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.
Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.
Вентиляция фундамента
продухи делаются во всех элементах ленточного фундамента
Вентиляция фундамента частного дома обеспечивается системой продухов. Продухи — это отверстия в цокольной части здания, количество и размер которых зависят от площади и расположения дома.
На 2,5 погонных метра стены устанавливают обычно 1 продух размерами 10х15 см или 25х30 см. Если частный дом стоит в низине и не продувается ветрами, вентиляцию фундамента следует усилить и увеличить число продухов вдвое. Чтобы в подпол не забирались животные, продухи прикрывают сетками или решетками. Перед наступлением холодов вся вентиляция фундамента частного дома перекрывается.
Состав системы, пошаговый монтаж

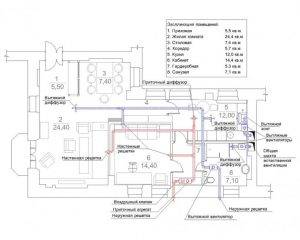

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:
- вентканал – изготавливается только внутри кирпичных стен;
- короб – из стального листа, полимерных материалов, керамики, бетонных изделий.
Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.
Состав принудительной вентиляции
Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).
Как организовать проветривание?
Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:
открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;
Проветривание окнами и дверьми
приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;
Проветривание форточками
открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.
Проветривание открытыми окнами
Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.
Обеспечение притока
Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.
Конструкция оконного клапана
Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.
В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.
Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:
- патрубок (гильза) трубчатого типа, установленный внутри сквозного отверстия в стене;
- решетки с обеих сторон для фильтрации воздуха, декорирования проема, регулировки воздухозабора;
- встраиваемый вентилятор либо рекуператор.
Конструкция стенового клапана приточного
Обычные клапаны монтируются над регистрами отопления, чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.
Расположение приточного стенового клапана
Более сложными являются системы вентилирования с использованием воздуховодов. Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.
