Как сделать вытяжку на кухне в частном доме через стену

Требования к вентиляции частного дома

Санитарно-технологическими нормативами предусмотрены определенные требования к вентиляционной системе.

При обустройстве вентиляции в частном доме своими руками требуется выполнять все пункты СНиП, при этом необходимо учитывать, что:

1. Внутренние поверхности вентиляционных колодцев должны быть ровными и гладкими. Для этого в кирпичные шахты закладывают металлические или пластиковые трубы определенного диаметра.
2. Стояк для вытяжки внизу оснащается смотровой дверцей, которая должна плотно закрывать отверстие.
3. Вытяжной канал выводится над коньком крыши не менее чем 0,5 м. Если скат у кровли сложный и имеет ломаную конфигурацию, то во избежание обратной тяги, получаемой завихрением потоков, в трубу монтируется дефлектор.
4. Устройство вытяжки. Если в доме не было предусмотрено вентиляции, то ее можно восстановить путем пристраивания рядом установленной шахты. Для улучшения тяги ее необходимо утеплить.
5. Совмещение вытяжек. Нельзя устанавливать принудительную вентиляцию при наличии в доме естественной циркуляции. Для нее делается индивидуальный канал, в противном случае могут возникнуть сбои с работой природной вытяжки в других комнатах.
6. Минимальный размер от потолка до вентиляционных отверстий в вытяжную трубу (не более 150 мм). При большем размере есть вероятность образования зоны застоя в этом промежутке.
7. В дверях между смежными комнатами должны быть оставлены зазоры в нижней части, или вставлены решетки. Если двери пластиковые, то в стенах делаются специальные отверстия для перетекания воздуха.

Сущность главного условия заключается в том, что объем вытесняемой воздушной массы должен быть равен объему поступающей. В случае же, если такое требование не соблюдается, то в комнаты будут просачиваться вместе с воздухом всякие специфические запахи. Или при увеличенном дисбалансе между количеством нагнетаемого воздуха и вытяжкой возникнут сквозняки.

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем планировку одноэтажного дома. На чертеже показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

• внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
• направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
• блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
• высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 2 метра;
• для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;
• проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Вытяжные клапаны

Чтобы обеспечить эффективное удаление загрязнённого воздуха, а также препятствовать его обратному проникновению, рекомендуется устанавливать вытяжные клапаны. По принципу установки относительно направления воздушных потоков, они бывают горизонтальными и вертикальными. Для принудительного удаления воздуха вытяжные клапаны оснащаются вентилятором.

Правила выбора подходящего устройства

Вытяжка с выходом на улицу, оснащённая вентилятором, запускается разными способами:

• Вручную.
• Датчиком влажности, при его повышенном уровне.
• Таймером, по заранее заданному времени.

Чтобы выбрать подходящую вытяжку для вентиляции в стене частного дома, необходимо обращать внимание на следующие детали:

1. Чтобы создавать меньше шума во время работы, устройство должно быть оснащено резиновой прокладкой.
2. Важным показателем при выборе устройств является скорость воздушного потока , на которое он рассчитан.
3. Мощность вентилятора нужно подбирать исходя из объёма помещения и требуемого количества его смен в час.
4. Относительно уровня температуры и влажности помещения, следует выбирать металлический или пластиковый клапан. При высокой влажности и температуре лучше использовать изделие из пластика.

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

• Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
• Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Устройство вентиляции своими руками

Монтаж вентиляционной системы газобетонного дома – это непростой процесс. Если вы не строитель, то своими руками его не осилить. Все дело в том, что вентканал собирается в месте со стеной. Чаще его поднимают внутри стены, устанавливая короб или трубу.

Есть вариант сборки системы вентиляции, которая формируется за пределами конструктивных элементов строения. Для этого придется собрать модульную систему на чердаке с установкой вентилятора и разводки воздуховодов. В принципе, ничего сложного в сборке нет. Непросто будет сделать отверстия в перекрытиях, вставить туда трубы. Для этого используют перфоратор с алмазной коронкой. И здесь опять-таки, если вы не строитель, то лучше это не делать своими руками.

Установка приточного клапана

Самый простой вариант – установить воздушные клапаны. Газоблоки – материал мягкий и пористый, так что просверлить в них отверстия не составит большого труда. Это можно сделать не только коронкой, но и обычным сверлом, сделав в стене несколько отверстий небольшого диаметра, расположенных по окружности, определяющей контуры будущего сквозного отверстия.

В принципе, естественную вентиляционную систему в доме из газобетона можно собрать из воздуховодов с выводом их за пределы строения. Как это сделать правильно.

Монтаж вентиляционных каналов

Как проводится процесс сборки вентканалов в доме из газобетона своими руками.

1. В первую очередь определяется схема установки воздуховодов. Если это одна система, то магистраль будет захватывать все служебные помещения одним воздуховодом, проведенным под потолком в горизонтальном направлении.
2. Определяется сечение воздуховода на основании расчета объема вытягиваемого воздуха.
3. По схеме рассчитывается количество фитингов и прямолинейных участков, с обозначением длины последних по каждому участку.
4. Закупаются необходимые материалы с учетом крепежных элементов.
5. Сборку лучше начинать со стороны самого крайнего помещения.
6. Придется в каждой стене, отделяющей комнаты друг от друга, проделывать отверстия под диаметр воздуховода.
7. Сборка проводится на хомуты, если это металлические воздуховоды, или на муфты, если они пластиковые.
8. Выходной патрубок выводится обычно через кухню, а точнее через стену, сопряженную с улицей.
9. Во всех помещениях в воздуховоде делаются окна для вытяжки, которые закрываются решетками.

Монтаж вытяжного вентилятора

Если это канальная модель, то ее просто вставляют в стену в отверстие, которое сделано для вытяжки. Если это настенная модель, то она крепится к стене с внутренней стороны комнаты. В санузлах используется именно последний вариант. Вентилятор будет работать правильно, если его выставить точно по горизонтали, имеется в виду его вал с крыльчаткой.

Как сделать вентиляцию в готовом доме. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу

Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу

Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

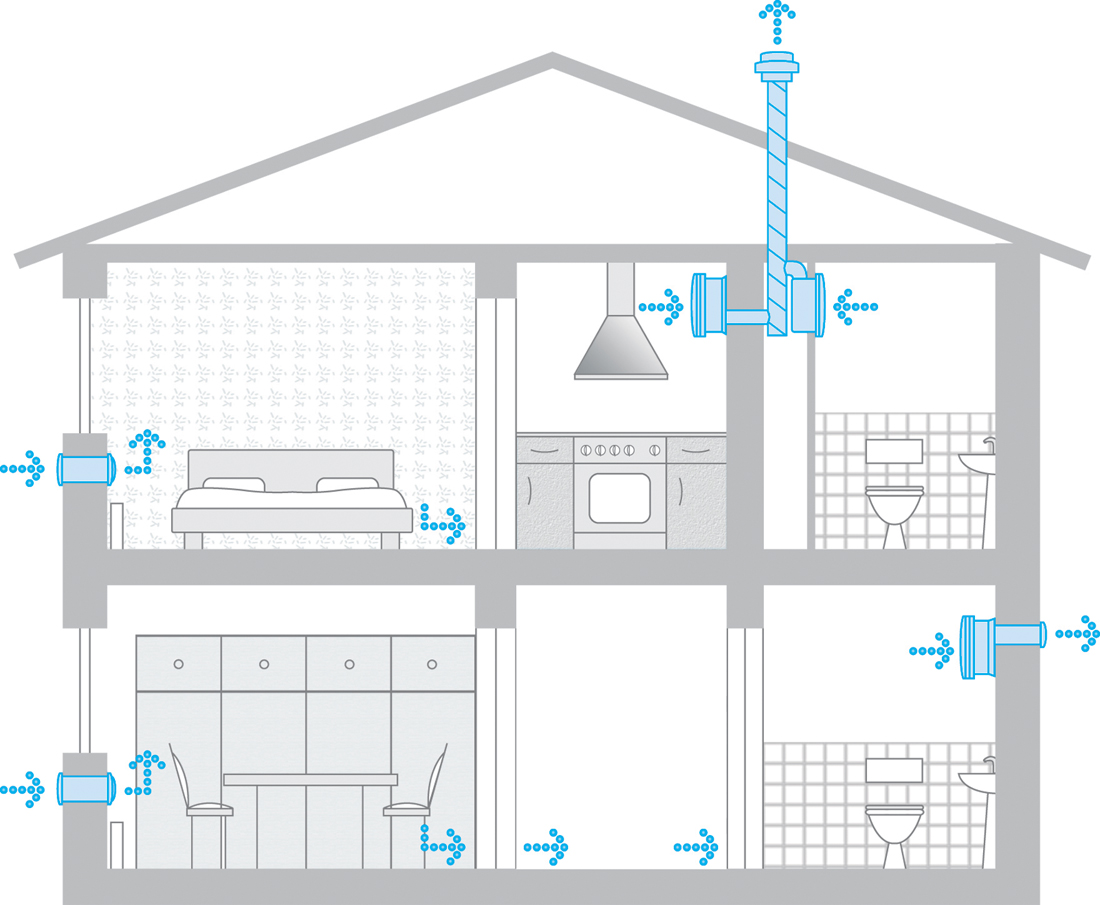

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

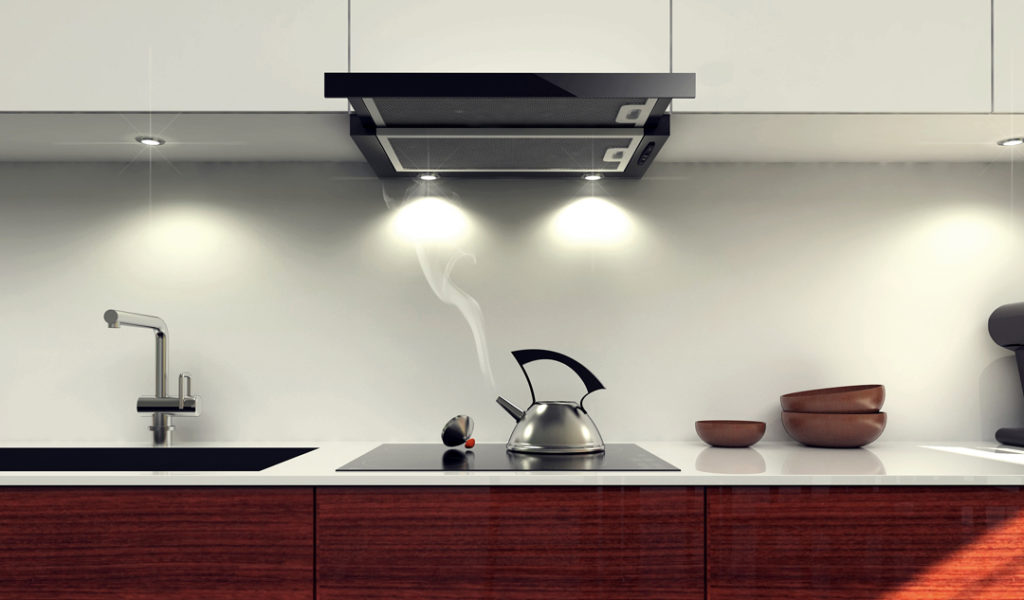

Кухня

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

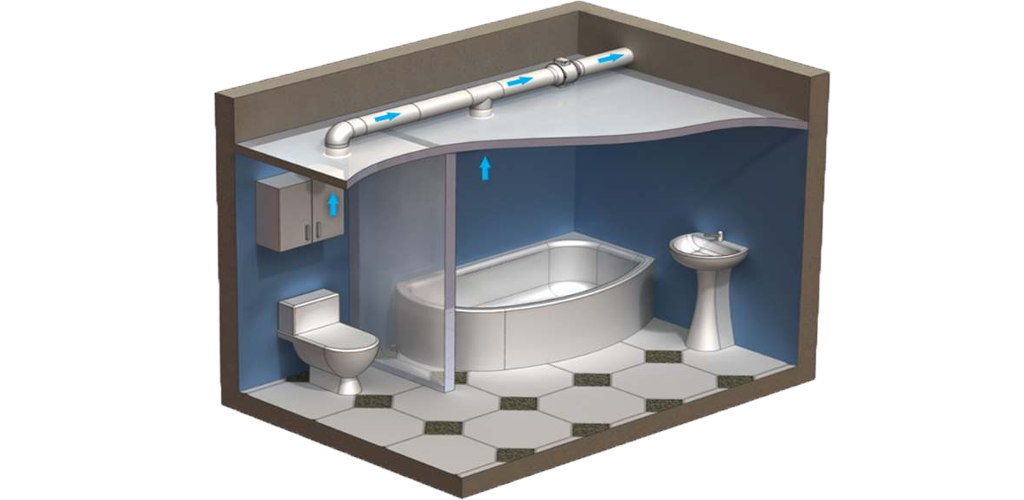

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

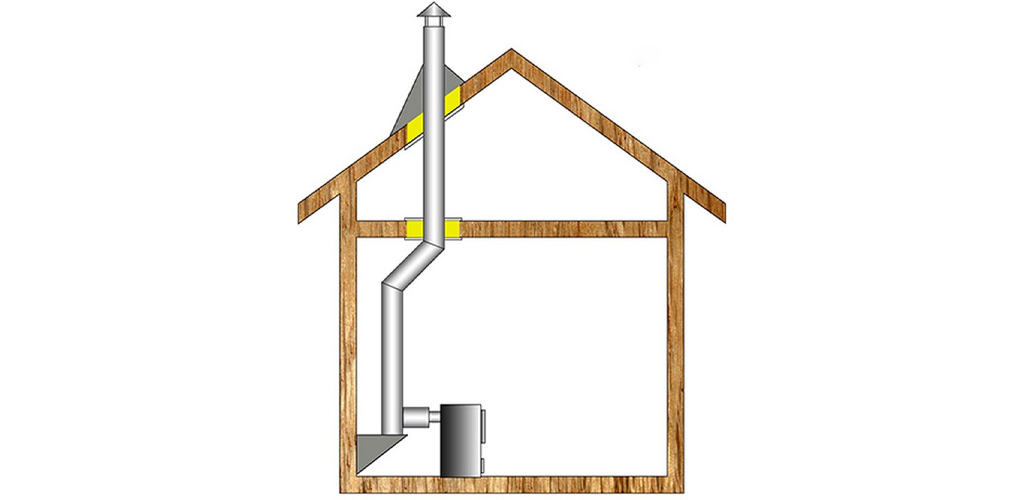

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

Требования к вытяжке на кухне в частном доме

Кухня – это помещение чрезмерно увеличенной влажности и загрязненности воздуха ароматами от приготовления еды, частицами угарного газа, поэтому продуманный и хорошо организованный процесс снабжения кислородом в ней просто необходим. Вентиляция на кухне частного дома должна соответствовать определенным требованиям:

проветривание должно быть сформировано так, чтобы образовавшиеся опасные выделения побыстрее разбавлялись чистым воздухом, после чего полностью выводились за пределы дома;

• количеству конфорок газовой плиты должен соответствовать определенный объем помещения (8 м3 – 2 конфорки, 12 м3 – не больше 3-х конфорок, 15 м3 и более – 4);
• скорость и качество воздухообмена в кухне регулируется нормативными документами. В среднем она составляет 140 м3/час в кухне с газовой плитой и 110 м3/час – с электрической панелью.

Схема работы кухонной вытяжки

Популярные устройства для горизонтальной системы вентиляции

Есть три устройства, которые сегодня используют для сооружения горизонтальной вентиляции, они же являются и самыми популярными.

1. Приточные щели в пластиковых окнах.
2. Воздушные клапаны.
3. Вентиляторы разных конструкций.

С приточными щелями можно обойтись, если вытяжная шахта работает хорошо. Даже если она одна, а щели сделаны во всех комнатах хотя бы в одном окне. Если вытяжка не работает, то лучше устанавливать клапаны и вентиляторы.

Приточные клапаны

Приточная вентиляция в квартире или доме с установкой клапана – это реальная возможность контролировать воздухообмен. У этого прибора серьезные преимущества перед другими устройствами:

• не нарушает дизайн комнаты и конструкцию окна;
• его можно установить в любое время, даже после проведенного ремонта;
• установить можно самому, не вызывая мастеров;
• месторасположение – в любом месте;
• возможность регулировать приток воздуха с улицы.

При этом производители сегодня предлагают традиционные клапаны с механической регулировкой, то есть, закрывать и открывать его можно руками через задвижку, и с электронной посредству дистанционного пульта управления. При этом в последнем можно выставлять температурный режим, который будет контролировать микроклимат в помещениях.

Провести установку приточного клапана в стену своими руками – не проблема. Для этого необходимо проделать сквозное отверстие в стене перфоратором и алмазной коронкой или буром (все зависит от размеров прибора), диаметр которых подбирается под диаметр клапан. Куда и вставляется приспособление. С наружной стены устанавливается решетка в мелкую сеточку, как защита от мусора, насекомых, птиц и мелких животных. С внутренней стороны специальный колпак, в котором вставлен фильтр, очищающий приточный воздух.

Вытяжной вентилятор

Как уже было сказано выше, вытяжная вентиляция через стену организуется в основном во влажных помещениях дома: кухня, ванная и туалет, кладовка и котельная. А также, если дом большой, в котором несколько комнат с большими габаритами.

Выше уже было обозначено, что место монтажа вентиляции: у пола и у потока. Нередко приточные отверстия делают рядом с окнами чуть ниже подоконника. Что касается вентиляторов, которые будут вытягивать отработанный воздух из комнат, то это или настенные модели, или канальные. Монтаж и того, и другого был описан выше.

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

• Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
• Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

1. Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
2. Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
3. Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
4. Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Вытяжная вентиляция через стену на улицу

В многоквартирных домах вытяжные отверстия располагаются во внутренних стенах в кухне, ванной и туалете. Они ведут в общедомовую шахту, а оттуда – на крышу. Там душный, пыльный, наполненный испарениями и запахами воздух из квартир выходит через трубу на улицу. Усилить вытяжку можно при помощи вентилятора. Только помните о том, что между вытяжкой и притоком должен сохраняться баланс: мощная вытяжка при слабом притоке может «опрокинуть» вентиляцию. Она начнет всасывать в квартиру воздух из отверстий, вовсе для того не предназначенных. Например, из подъездной двери.

Если Вы строите дом и хотите вывести вытяжную вентиляцию не на крышу, а через наружную стену, то необходимо будет пробурить сквозное отверстие в стене и установить в него вытяжной вентилятор. Крайне желательно дополнить его обратным клапаном, который гарантирует, что воздух будет идти только в одном направлении – из дома наружу, а не обратно. И не забудьте об утеплении воздуховода для вытяжной вентиляции.

Что касается рекомендаций по бурению вытяжного отверстия, то они будут такими же, как и в случае с воздуховодом приточной вентиляции.

Приточная вентиляция в квартире на улицу

Приточная вентиляция – это поступление свежего воздуха с улицы в квартиру. Недостатки притока напрямую влияют на самочувствие человека. Если в помещении не хватает свежего воздуха, то появляется ощущение духоты и физический дискомфорт, усталость, снижается работоспособность, утрачивается концентрация. В душном воздухе человек не чувствует себя отдохнувшим, даже если спит положенные 8-10 часов.

В жилом строительстве за редким исключением организован естественный приток, подразумевающий, что воздух заходит в дом неконтролируемо – через любые щели и отверстия в стенах и окнах. Естественный приток невидимый, неслышимый и бесплатный. Но, к сожалению, в большинстве случаев его оказывается недостаточно. Во-первых, современные строительные и облицовочные материалы, а также пластиковые стеклопакеты в окнах затрудняют прохождение воздуха. Во-вторых, даже в деревянном доме с деревянными окнами в летнее время приток воздуха будет минимальным из-за низкого перепада температур и давлений снаружи и внутри здания.

В этом случае нужно найти способ получать воздух снаружи дополнительно – из окна или из стены.

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15% сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Заключение

Современные квартиры сегодня является настолько закрытыми объектами, что проживающие в них люди, на себе ощущают, как трудно в них становится дышать. Чтобы хоть как-то изменить эту ситуацию, многие решаются на установку вытяжки. Однако не стоит думать, что кухня и санузел — это единственные помещения, в которых обязательно должна быть установлена система вентиляции. Не будет лишней она и в других помещениях, ведь человек достаточно времени проводит в гостиной, спальне и других комнатах, где также необходимо создать благоприятные для него условия пребывания.
