К чему приводит плохо работающая вентиляция в квартире
Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.
Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.
Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:
- Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
- Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
- Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.
Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.
Монтаж системы приточно-вытяжной вентиляции и эжекционных доводчиков в загородном доме площадью 1025 кв. метров
Система вентиляции этого загородного дома построена на базе приточно-вытяжной установки с рекуперацией Swegon Gold.
Система вентиляции интегрирована с другими климатическими системами дома: отопление, вентиляция и охлаждение помещений загородного дома производятся с помощью эжекционных доводчиков Swegon Paragon.
Фото вентиляционной установки Swegon Gold в загородном доме. Монтаж будет выполнен в ближайшее время
Фото выполненного монтажа 2-х эжекционных доводчиков Swegon Paragon над окнами
Фото выполненного монтажа климатического модуля Swegon Paragon для охлаждения, обогрева и вентиляции помещения
Фото комфортного климатического модуля Swegon Paragon для охлаждения, обогрева и вентиляции помещения
Фото выполненного монтажа модуля Swegon Paragon с подводом труб горячей и холодной воды
Фото выполненного монтажа 2-х климатических модулей Swegon Paragon над окнами
Фото комфортного модуля Swegon Paragon
Фото выполненного монтажа 2-х климатических модулей Paragon в нишах, со стороны приточных решеток
Фото монтажа Swegon Paragon со стороны подводки труб холодной (для охлаждения) и горячей (для обогрева) воды
Фото модуля Swegon Paragon с подключенными трубами холодной (для охлаждения) и горячей (для обогрева) воды
Фото эжекционного доводчика Swegon Paragon со стороны подключения воздуховода и труб с горячей и холодной водой
Фото выполненного монтажа 2-х модулей Swegon Paragon с подключенными трубами и отверстия в потолке для подключения воздуховода
Фото выполненного монтажа 2-х модулей Swegon Paragon в загородном доме со стороны приточных решеток
Почему клапан обмерзает
Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:
- Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
- Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
- Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
- Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.
Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.
На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.
Подготовка к монтажу
Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.
Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.
При проектировании системы вентиляции дома важно учитывать это:
- Наличие плиты или камина в комнате.
- Каждый номер и коттедж в целом.
- Население.
- Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
- Индивидуальные архитектурные особенности здания и многое другое.
На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.
Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.
При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.
Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.
Система вентиляции в загородном доме площадью 1335 кв. метров
В этом загородном доме наша компания выполнила монтаж следующих систем и вентиляционного оборудования:
- общеобменной системы вентиляции на базе вентиляционной установки компании Swegon
- и системы вентиляции бассейна на основе приточно-вытяжного вентиляционного агрегата фирмы Remak.
Вентиляционная установка с рекуперацией Swegon Gold
Охладитель и калорифер вентиляционной установки
Клапаны управления расходом воздуха на воздуховодах
Приточно-вытяжная вентиляционная установка Remak для вентиляции бассейна
Фото воздуховода и обвязки вентиляционной установки
Выносной конденсатор, который сбрасывает тепло от чиллера
Фото сети воздуховодов на чердаке загородного дома
Воздуховоды с чердака расходятся по помещениям загородного дома
Канальные вентиляторы в системе вентиляции загородного дома
Монтаж воздуховодов в подвале загородного дома
Фото воздуховодов в подвальном помещении загородного дома
Эти воздуховоды смонтированы на потолке бассейна
За вентиляционными решетками — 2 модуля Paragon Swegon
2 модуля Paragon Swegon на начальных этапах монтажных работ
Примеры проектов вентиляции и кондиционирования для частных загородных домов и коттеджей на базе Swegon Gold и модулей Paragon
На нашем сайте можно рассмотреть примеры разработанных проектов систем вентиляции и кондиционирования для частных загородных домов и коттеджей с подробным описанием реализованных технических решений на базе приточно-вытяжных установок с рекуперацией Swegon Gold, модулей Swegon Paragon, Aereco и т. д.
Проект вентиляции и кондиционирования коттеджа площадью 1400 кв. метров
Проект систем вентиляции и кондиционирования частного загородного дома
Эжекционные доводчики и охлаждающие балки применяются не всегда. Для комфортного воздухораспределения в помещениях загородных домов мы также применяем диффузоры и различные вентиляционные решетки.
Проектирование, монтаж и техническое обслуживание
Для удовлетворения потребностей заказчиков в комфорте и уюте наша компания предлагает проектирование и монтаж систем вентиляции в индивидуальных частных загородных домах, расположенных в Москве и Московской области.
Наша компания имеет большой опыт создания комплексов инженерных систем в загородных домах, площадь которых составляет до 2500 кв. метров. Полученный опыт позволяет нам создавать эффективные вентиляционные системы, которые имеют необходимые функции энергосбережения и комфортного управления климатом по помещениям.
Создаваемые нами вентиляционные системы работают совместно с системами отопления и кондиционирования, благодаря этому в течение всего года в помещениях дома поддерживается наиболее благоприятный и комфортный микроклимат.
Рассмотрим некоторые типы систем вентиляции загородных домов, создание которых мы предлагаем заказчикам.
Эжекционные доводчики и охлаждающие балки — для вентиляции, обогрева и охлаждения помещений
В роли оконечных устройств для вентиляции, обогрева и охлаждения помещений могут применяться различные эжекционные доводчики и охлаждающие балки:
Климатические модули Parasol
Климатические модули Paragon
Модульная фасадная климатическая система Primo
Встроенная климатическая балка Pacific
Активная климатическая балка Adriatic
Особенность всех этих внутренних климатических блоков (Pacific, Parasol, Paragon, Primo, есть другие модификации) заключается в том, что в них нет двигателей, фильтров, компрессоров, вентиляторов, проводов и конденсата, в отличие от фанкойлов.
К этим устройствам подаются воздух, а также теплая или холодная вода — для нагрева или охлаждения воздуха в теплообменниках этих устройств, в зависимости от климатических условий. Воздух из помещения втягивается (без вентиляторов) в эти модули за счет принципа эжекции, а затем нагревается или охлаждается.
Рекуператоры для систем приточно-вытяжной вентиляции
Мы предлагаем установку систем приточно-вытяжной вентиляции с тремя видами рекуператоров: пластинчатым, батарейным и роторным. Системы вентиляции загородных домов, оснащенные разными рекуператорами, имеют различные стоимости и КПД рекуператоров.
КПД роторного рекуператора — 85 % (самый эффективный и экономичный)
Самый большой КПД имеет роторный рекуператор. Он достигает 85 %. Поэтому системы приточно-вытяжной вентиляции с роторным рекуператором наиболее экономичны.
! В этом разделе так подробно и долго расписываем технические особенности рекуператоров вентиляционных установок потому, что выбрав данный агрегат один раз, вы экономите электричество и тепловую энергию всегда, вернее, в течение всего срока службы этого агрегата (вентагрегаты, представленные на фотографиях, надежны и работают десятилетиями). А электричество или тепловую энергию, чтобы нагревать приточный воздух зимой, вы точно будете тратить в калориферах на дополнительном нагреве воздуха — в случае выбора системы вентиляции без рекуператоров. Это неизбежно, к сожалению. Поэтому дополнительная информация о рекуператорах точно поможет сэкономить большие деньги.
КПД батарейного рекуператора — около 50 %, пластинчатого — около 60 %
КПД батарейного рекуператора — около 50 %, КПД пластинчатого рекуператора — около 60%. Значения КПД этих рекуператоров зависят от многих факторов, в частности в зависимости от соотношения расхода и параметров приточного и вытяжного воздуха в системе вентиляции значение фактического КПД варьируется от 10 до 70 %.
Стоимость системы вентиляции с роторным рекуператором выше, чем системы с батарейным или пластинчатым рекуператорами. Но в холодное время года, когда температура наружного воздуха опускается ниже нуля, эксплуатация системы вентиляции с пластинчатым рекуператором без дополнительного подогрева воздуха становится практически невозможна, так как рекуператор обмерзает уже при −7°C.
Батарейный рекуператор — для вентиляции бассейнов (не замерзает при высокой влажности)
Температура замерзания роторного рекуператора значительно ниже (около −27°C), а батарейный рекуператор практически не замерзает даже в условиях большой влажности. Поэтому батарейный рекуператор часто применяется в системах вентиляции бассейнов.
Таким образом, в суровых российских климатических условиях идеальным решением является установка в частном загородном доме системы вентиляции с роторным рекуператором, т. к. он имеет максимальный КПД и широкий температурный диапазон эксплуатации.
Основные виды вентиляции
Вентиляция в частном доме бывает трёх типов:
- Естественная.
- Принудительная.
- Рекуперация.
Естественная вентиляция
Без этой вентиляции не обходится ни один частный дом. В небольших домах с индивидуальной приточно-вытяжной вентиляцией используют естественную вытяжку. Естественная вытяжка предназначена для удаления загрязненного воздуха, а также для того, чтобы удалять избыточную влагу из помещения. Естественной вентиляции достаточно для проветривания помещения. Такое проветривание длится 30-35 минут.
При использовании воздуховодов для естественной вентиляции осуществляется, так называемое, дренчерное проветривание. Однако такие системы зачастую довольно неудобны и не комфортны для пользования, как в квартире, так в доме.
Существуют и другие устройства для естественной вентиляции, например, приточные и вытяжные вентиляторы, воздуховоды в стенах и потолках или же специализированные вытяжные установки. Приточные вентиляторы являются наиболее эффективными, однако воздуховода в стене не требуется. Единственное ограничение при использовании вентиляторов – это создание небольшого количества воздуха (менее 100м3/час)

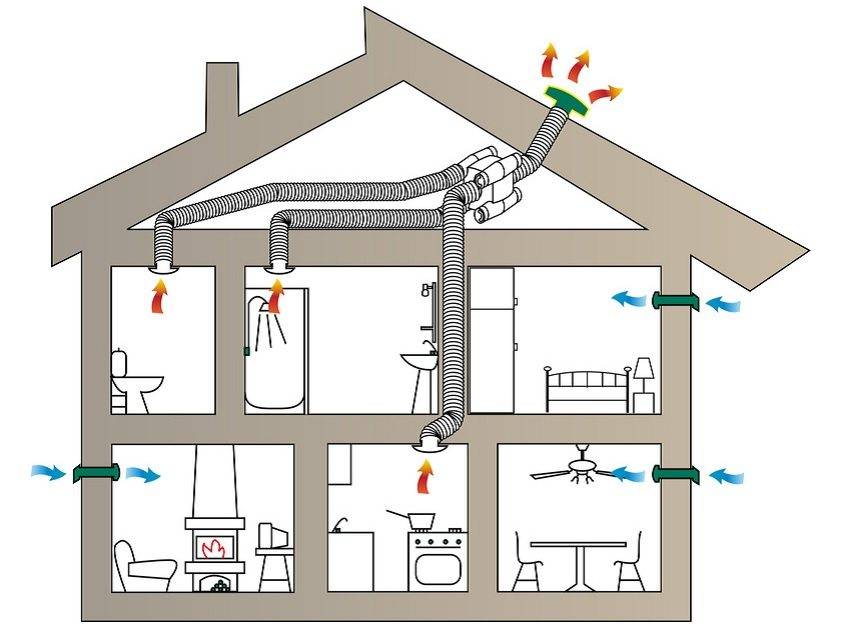

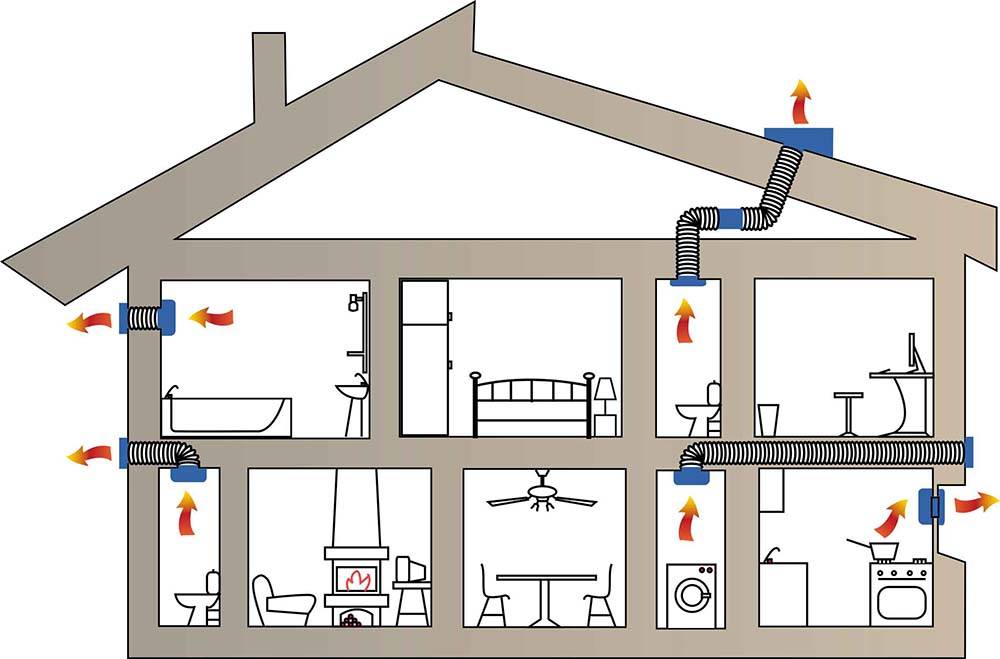

Принудительная вентиляция в доме
При принудительной вентиляции существует возможность регулировать температуру воздуха в помещении, а кроме этого, можно регулировать уровень влажности воздуха и уровень шума. Кроме того, принудительная вентиляция служит для очистки воздуха от пыли, запахов и дыма, и является экономичным источником кислорода. Такие системы на сегодняшний день применяются в промышленных помещениях, где необходимо хранить большое количество веществ с резким запахом. Также эта система используется в лечебных учреждениях, где воздух должен быть чистым и безвредным для пациентов.
В помещениях, которые часто нуждаются в проветривании, имеется необходимость осуществить нагнетание и отсасывание воздуха. При этом система должна обеспечивать бесперебойное кондиционирование воздуха, без снижения или повышения температуры. При необходимости можно регулировать её мощность.
Рекуперация
Рекуперационная вентиляция — это приточно-вытяжная вентиляция, которая работает по принципу рекуператора. То есть очищает воздух для того, чтобы его можно было использовать в дальнейшем. Рекуператор — представляет из себя турбину, которая через устройство передает тепло от удаляющегося (в первую очередь) воздуха. Это способствует достижению более низкой температуры в оттоке — и к притоку воздуха, где он нагревается (добавляются или забираются из оттока). Таким образом, осуществляется постоянный воздухообмен.
Рекуперация тепла в системах вентиляции частных домов проводится для того, чтобы сохранить в помещениях тепло. В холодное время года система вентиляции работает с максимальной нагрузкой, от которой зависит качество воздуха в доме, его чистота, влажность и скорость его передвижения, а значит и самочувствие людей. Для того чтобы компенсировать разницу температур внутри дома и на улице, применяется обычно рекуперация тепла.
Для частного дома рекуператор — это устройство, которое осуществляет теплообмен между воздухом и воздухом же. В зависимости от конструкции рекуператоры бывают одно- или многоступенчатыми.Одноступенчатые помогают снизить расход электроэнергии на работу вентилятора, а также экономят пространство. Это идеальное решение для тех, кто хочет сэкономить пространство. Многоступенчатые рекуперационные системы стоят дороже, но они позволяют не только сэкономить энергию, но и добиться существенного снижения затрат на обогрев воздуха.
Вентиляция «3 в 1»: вентиляция, охлаждение и обогрев
Именно эти решения являются ключевыми при создании наиболее комфортной системы вентиляции в частном индивидуальном доме. Реализуемые нами приточно-вытяжные системы выполняют функции вентилирования, а также охлаждения или обогрева воздухом. Воздух, в зависимости от климатических условий, а также от потребностей, может охлаждаться в охладителе или подогреваться в калорифере.
Если подвести итоги этой статьи, то наиболее совершенной по параметрам обеспечения комфортного климата и энергосбережения является создание в интегрированной системы приточно-вытяжной вентиляции с рекуперацией.
Советы специалистов
Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.
Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:
- проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
- оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
- Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.
Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.
Системы охлаждения и вентиляции в загородном доме площадью 500 кв. метров
В этом загородном доме были установлены системы вентиляции на основе оборудования Swegon и Remak.
Чиллер CIAT для системы охлаждения загородного дома
Пульта управления вентустановкой Swegon Gold
Фото корпуса вентиляционной установки Swegon Gold
Вентиляционная камера: фото обвязки охладителя и калорифера на фоне воздуховодов
Фото воздуховодов и обвязки охладителя воздуха в вентиляционной камере
Фото автоматики управления вентиляционными установками Remak
Фото клапана управления расходом воздуха в системе вентиляции
Фото выполненного монтажа воздуховодов системы вентиляции
Фото воздуховодов в тепло-звукоизоляционном материале
Фото вытяжной системы вентиляции в гараже загородного дома
Типичные проблемы с вентиляцией
Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.
Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.
Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.
Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.
Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.
Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.
Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.
На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.
Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.
По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.
Как рассчитывается вентиляция частного дома
Для расчета мы использовали самый распространенный вариант организации вентиляции в коттедже:
- Приточная система выполнена на базе приточной установки с водяным нагревателем, которая комплектуется системой автоматики со всеми необходимыми датчиками и пультом управления с цветным сенсорным дисплеем, воздушным клапаном с электроприводом (привод с возвратной пружиной), воздушным фильтром и смесительным узлом. Смесительный узел подбираются индивидуально под параметры теплоснабжения: чаще всего используется вода 90/70°С, реже 80/60°С (подбор узла возможен для любых типов автономного и централизованного теплоснабжения).
- Вытяжная система может быть естественной (без применения вентиляторов) или механической (с вентиляторами). Вентиляторы, в свою очередь, могут быть накладными (устанавливаются вместо диффузоров во всех обслуживаемых помещениях), канальными (монтируются в запотолочном пространстве по одному для каждой группы помещений) и крышные.
- Если требуется охлаждение воздуха, то используется вентустановка с фреоновым охладителем (дополнительно потребуется компрессорно-конденсаторный блок, ККБ).
- Для увлажнения воздуха применяется канальный увлажнитель испарительного типа с водяным пред- и постнагревателем (комплектуется системой автоматики и смесительным узлом), который управляется от приточной установки.
По введённым параметрам частного дома рассчитывается требуемый воздухообмен (приток и вытяжка) для всех обслуживаемых помещений. Приточный воздух подается во все жилые помещения, тренажерную и постирочную (сушильню для белья). Вытяжка производится из санузлов, подсобных помещений, гардеробных, кухни, постирочной и гаража. Для каждого типа «грязных» помещений необходима отдельная вытяжная система (воздух из помещений разных типов не должен смешиваться, иначе возможно распространения запахов между различными помещениями). Для гаража устанавливается отдельный вытяжной вентилятор, который включается на непродолжительное время (управление производится от концевого выключателя на воротах и освещения с задержкой выключения), поэтому в расчете общей производительности он не учитывается.
Необходимо отметить, что в смете предлагается преимущественно типовое оборудование, которое может быть заменено аналогами с улучшенными характеристиками. Вы можете проконсультироваться у технического менеджера для проработки возникших вопросов (при размещении заказа на оборудование консультация будет бесплатной). Консультация технического менеджера включает:
- Рекомендации по выбору состава и функциональных возможностей системы вентиляции.
- Рекомендации по местам размещения оборудования, воздуховодов, воздухораспределителей на поэтажном плане коттеджа (не забудьте поэтажный план).
- Рекомендации по выбору альтернативного оборудования и материалов с учетом ваших пожеланий.
- Рекомендации по выбору типа управления и дополнительных датчиков VAV-системы.
консультантов
Для проектирования системы вентиляции коттеджа или частного дома вы можете обратиться в Проектный отдел.
Приточно-вытяжная вентиляция
Установка в загородном доме приточно-вытяжной вентиляции несет в себе больше плюсов, чем минусов. Объективно это решение для создания вентиляции в загородном доме является оптимальным. Основным минусом, в сравнении с приточными и вытяжными вентиляционными системами, является относительно высокая стоимость оборудования приточно-вытяжной вентиляции.
Преимущества приточно-вытяжной вентиляции
Плюсов у приточно-вытяжной вентиляции несколько:
- системы приточно-вытяжной вентиляции, которые предлагает наша компания, очень компактны;
- эти системы имеют полный комплекс принадлежностей и дополнительного оборудования для фильтрации, нагрева и охлаждения воздуха;
- приточный воздух подогревается в калорифере или рекуператоре, таким образом в загородном доме можно избежать увеличения мощности системы отопления для подогрева приточного воздуха;
- в приточно-вытяжной вентиляции возможна рекуперация тепла, поэтому в процессе эксплуатации системы вентиляции загородного дома можно сэкономить энергоносители на нагреве приточного воздуха.
О рекуперации тепла
Рекуперация тепла представляет собой передачу тепла или холода удаляемого (отработанного) воздуха приточному (свежему) воздуху. Именно поэтому возможна экономия энергоносителей, так как поступающий воздух можно подогревать или охлаждать в специальных рекуператорах (теплоутилизаторах).
Схемы приточно-вытяжной вентиляции
Простые и понятные объяснения — это, конечно, хорошо, но еще лучше увидеть схематично, как работают приточно-вытяжные вентиляционные системы. Мы предлагаем к рассмотрению схемы приточно-вытяжной вентиляции, поясняющие принцип рекуперации тепла.
Схема рекуперации тепла в приточно-вытяжной вентиляции загородного дома
Схема приточно-вытяжной вентиляции с рекуперацией, а также с охлаждением и нагревом воздуха
На фотографии показаны узлы и агрегаты системы приточно-вытяжной вентиляции, разработанной нашей компанией для загородного дома в Подмосковье.
Вентиляция помещений с переменным расходом воздуха
Мы предлагаем хозяевам частных загородных домов создание вентиляционных систем с переменным расходом воздуха. Работа этой системы основана на следующем принципе:
На входе воздуховода в помещение или группу помещений (в зависимости от технического задания) ставится клапан расхода воздуха, который регулирует изменение объема подаваемого в помещение воздуха, в зависимости от потребностей и климатических условий. Процессор системы управления подает постоянное напряжение (в диапазоне 0…10 В) на воздушную заслонку приточного воздуха системы вентиляции, обеспечивая тем самым уменьшение или увеличение сечения прохождения воздуха в воздуховоде.
Воздушные клапаны на воздуховодах для регулирования объемов подаваемого воздуха
То есть, к примеру, температура в помещении опустилась ниже заданной, следовательно, процессор системы управления, получив информацию о температуре от датчиков, прикрывает воздуховод, обеспечивая меньший приток холодного воздуха.
Интеграция: энергосбережение, климат-контроль и комфорт
Кроме проектирования и монтажа различных систем вентиляции в загородном доме, компания «МЦИИТ Сервис» предлагает интеграцию системы вентиляции:
- с системой управления «Умный дом» (на основе AMX)
- или «Умной автоматикой» (на базе наших контроллеров CP-32).
Эти решения позволяют организовать климат-контроль в помещениях частного дома, а также осуществляют управление вентиляцией по потребности.
Для управления климатическими параметрами вентиляционной установки могут применяться сенсорные панели управления, установленные в доме.
Сенсорная панель с интерфейсом управления вентиляцией загородного дома
Система вентиляции с охлаждением в таунхаусе площадью 400 кв. метров
В таунхаусе смонтирована система вентиляции с охлаждением на базе приточно-вытяжной вентиляционной установки Swegon Gold.
Вентиляционная установка Swegon Gold интегрирована с системой управления «Умный дом». Хозяин таунхауса может управлять вентиляцией дистанционно с переносных панелей управления AMX из любой точки таунхауса.
Вентиляционная установка Swegon Gold с калорифером и охладителем
Вентиляционная система Swegon Gold с рекуперацией тепла и холода
Калорифер Swegon для подогрева приточного воздуха
Охладитель Aircoil для охлаждения приточного воздуха
Обвязка калорифера системы вентиляции
Пульт управления вентиляционной установкой Swegon Gold
Интерфейс управления температурой воздуха в системе вентиляции на сенсорной панели AMX
