Автоматическая система вентиляции теплицы и ее расчет

Принудительная вентиляция теплицы

Выбор вентилятора

При покупке обращайте внимание на такие моменты:

1. Скорость движения воздуха в помещении не должна превышать 1,9 м/с.
2. Нормальная кратность аэрации — 50-60 раз в час. При расчетах можно воспользоваться такими пропорциями: при объеме помещения 40 м3 вентилятор должен иметь производительность 2000 м3 в час.
3. Всегда покупайте изделие с запасом по мощности.
4. В небольших постройках можно использовать бытовые приборы, например, такие, которые используются в туалетах. Они выпускаются во влагозащищенном исполнении.
5. Желательно, чтобы агрегат был оснащен регулятором скорости, с помощью которого можно корректировать производительность в зависимости от температуры и влажности в помещении.

Определение мощности вентилятора

• Степень вентиляции зависит от сезона и погоды.
• Летом воздух в теплице должен полностью меняться в течение 1 минуты.
• Зимой 20-30% свежего воздуха достаточно для проветривания, и при этом растения не замерзнут.

А = V * С * К, где:
3333

Правила монтажа принудительной системы вентиляции

Теплица быстро проветрится, если выполняются такие условия:

1. Вентилятор должен располагаться в самой высокой точке помещения, к которой поднимаются теплые горячие потоки. Это может быть крыша или боковая стенка.
2. В больших теплицах изделия размещают с торцов помещения. В дачных постройках их крепят над дверью.
3. Рекомендуется покупать изделия с жалюзями для защиты от внешнего воздействия, а также для закрытия проемов при неработающих электродвигателях.
4. В помещении, где планируется установить вентилятор, должно быть отверстие для циркуляции воздуха. Выполняют его на противоположной стороне. В зимних конструкциях это может быть форточка, открывающаяся вручную. В летних оставляют небольшой проем, который закрывают мокрой тряпкой.
5. Качество проветривания контролируют несколькими датчиками, размещенными в разных местах теплицы.
6. В больших строениях вентилятор можно устанавливать внутри помещения. Он перемешивает холодный и теплый воздух, создает ламинарное движение, что предупреждает ряд заболеваний у растений.
7. Для автоматического включения электродвигателя в систему вводят терморегуляторы или датчики влажности. Влагостойкий термостат должен срабатывать при температуре +28-30 градусов.

Типы автоматизации систем вентиляции

Автоматическое проветривание теплиц – это единственный способ обеспечить растениеводу свободное время, т. к. он избавляется от постоянного контроля за температурой и показателями влажности. Автоматы могут быть:

• электрическими;
• гидравлическими;
• термическими.

Электрическая автоматика используется в местах беспрерывной подачи электроэнергии. Эту вентиляцию используют на больших фермах и в домашних хозяйствах. Системой управляет специальный блок, к которому подключены датчики температуры и влажности и сам привод.

Когда в тепличном пространстве становится жарко, двигатель включается, открывая форточку, а если становится прохладно, он ее закрывает. Если электрическая сеть ненадежна или отсутствует, система перестает быть эффективной. Лучше использовать гидравлический автомат для проветривания теплиц.

Автоматическое открывание форточек в теплице в гидравлических схемах происходит за счет использования законов физики. Управляет форточкой специальный шток, который является частью гидравлического цилиндра.

В гидравлических системах, применяющихся в теплице, автоматическое открывание форточек происходит за счет законов физики

Термический аппарат для проветривания теплиц используется только для некоторых построек. Дело в том, что функционирование такой автоматической системы основано на расширении материалов под действием высоких температур.

Проветривающие свойства двух пластин из разных материалов проявляются при их деформации. Усилие, которые оказывают эти процессы на форточки, очень мало. Такое оборудование подходит только для поликарбонатных построек.

Типы систем вентилирования в теплицах

Обустроить качественную циркуляцию воздуха в замкнутом пространстве теплиц можно двумя способами: вручную или автоматизировано. В первом варианте это трудозатраты, ведь нужно постоянно следить за состоянием микроклимата внутри, но для небольших парников этот способ вполне действенен. Во втором случае можно обустроить полностью автоматическую систему, которую лишь иногда нужно будет инспектировать. Как сделать вентиляцию теплицы с достаточной функциональностью, и какой тип ее выбрать?

Ручная вентиляция

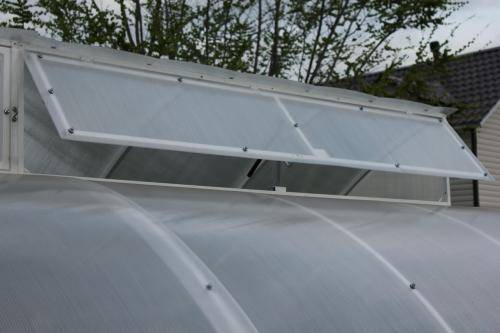

Такой воздухообмен еще имеет название естественной вентиляции в теплице. Она происходит посредством отпирания дверей, форточек и фрамуг в стенах парника. Эти проемы могут быть разного размера с различным расстоянием. Основной принцип естественного воздушного обмена гласит, что чем меньшая по размеру форточка, тем чаще их нужно размещать.

Второе правило такого типа вентиляции: отток воздушных масс должен быть равен их притоку. То есть количество проемов должно быть одинаковым.

А вот расположение их должно быть на разной высоте. Приточные фрамуги располагают ниже возле поверхности земли, а проема для отвода повыше, лучше всего в кровле.

С открытием одинакового количества форточек воздушный обмен происходит естественным путем, за счет разницы температур. Теплый нагретый воздух поднимается, и уходит сквозь верхние проемы, а свежий более холодный проникает через нижние фрамуги.

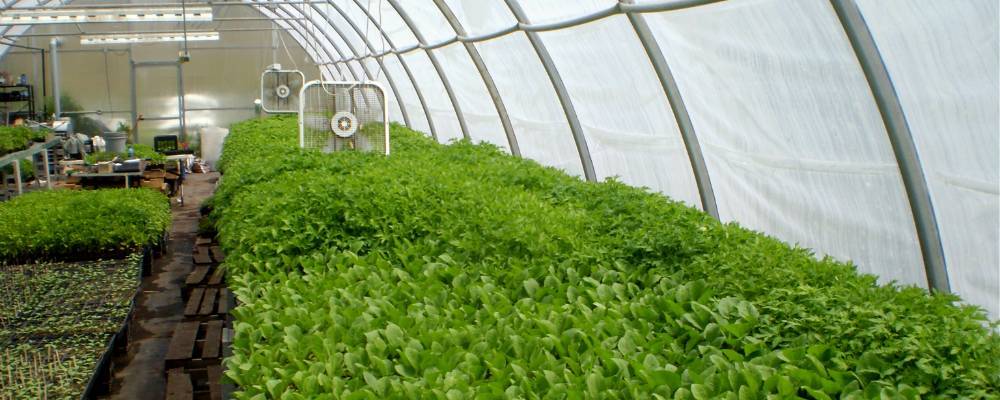

Принудительный воздухообмен

Но, такое проветривание можно устраивать, если теплица небольшая по размерам, с большими парниками придется, постоянно возится, контролируя микроклимат. Чтобы не обустраиваться на постоянное место жительства рядом с форточками, отличным вариантом станет принудительная вентиляция теплицы.

Систему организовывают, монтируя подходящие вентиляторы, запитанные от электричества.

Такой вариант дает массу преимуществ для тепличного хозяйства:

1. Можно обустроить качественное проветривание за относительно небольшие деньги.
2. Установив требуемое количество вентиляторов сделать полноценную вентиляцию по всему пространству парника.
3. Смонтировав систему с учетом технологии можно полностью контролировать микроклимат в теплице, меняя режим работы приточно-вытяжных вентиляторов с более сильного варианта слабым и наоборот.
4. Установка термодатчиков с реле позволит полностью автоматизировать воздухообмен, и включать/выключать в определенное время на ограниченный период.

В отличие от естественной вентиляции, ее принудительный аналог более продуктивный, и намного упрощает работу в тепличном хозяйстве, освобождая время.

Гидравлические системы

Принудительная вентиляция, это самый оптимальный вариант, но она имеет один недостаток – необходимо постоянное наличие электропитания. При его отключении возникнет проблема, особенно в уже теплое время года, когда температура воздуха в замкнутом пространстве парника может подняться до критической отметки за пару часов.

Отличным аналогом автоматизации станет монтаж гидравлической системы. Ее принцип работы построен на физических свойствах жидкостей, как это функционирует?

К фрамугам монтируют систему тяг, которые имеют гидравлический привод. Его работоспособность заключается в следующем. На улице и внутри установлены две емкости с жидкостью. Внутренняя выполняет функцию термодатчика, и при нагревании жидкость, расширяясь по шлангам, двигает рычаг, открывая фрамугу. Уличная емкость служит компенсатором, то есть при охлаждении жидкости, она сжимается, двигая второй рычаг, закрывая форточку.

Но, такая система имеет один недостаток, жидкость меняет свои свойства, постепенно нагреваясь или охлаждаясь, и при наступлении резких заморозков, окна могут попросту не успеть запереть проемы. Однако гидравлическая вентиляция очень проста в обслуживании и дешева при установке.

Биметаллические конструкции

Функционирование системы построено на том же принципе что и гидравлические аналоги. Только работа построена на различном расширении при нагревании двух разных металлов.

Как правило, в качестве датчиков используют сталь и латунь. От нагревания металл расширяется, приоткрывая форточку, а охлаждаясь – система закроет фрамугу.

Устройство такой системы вентиляции очень надежное, и долговечное ведь нет ни источников питания, ни деталей которые могут сломаться. Однако ее можно применять только по небольшим окнам, а также довольно сложно получить точно настроенную на определенную температуру конструкцию.

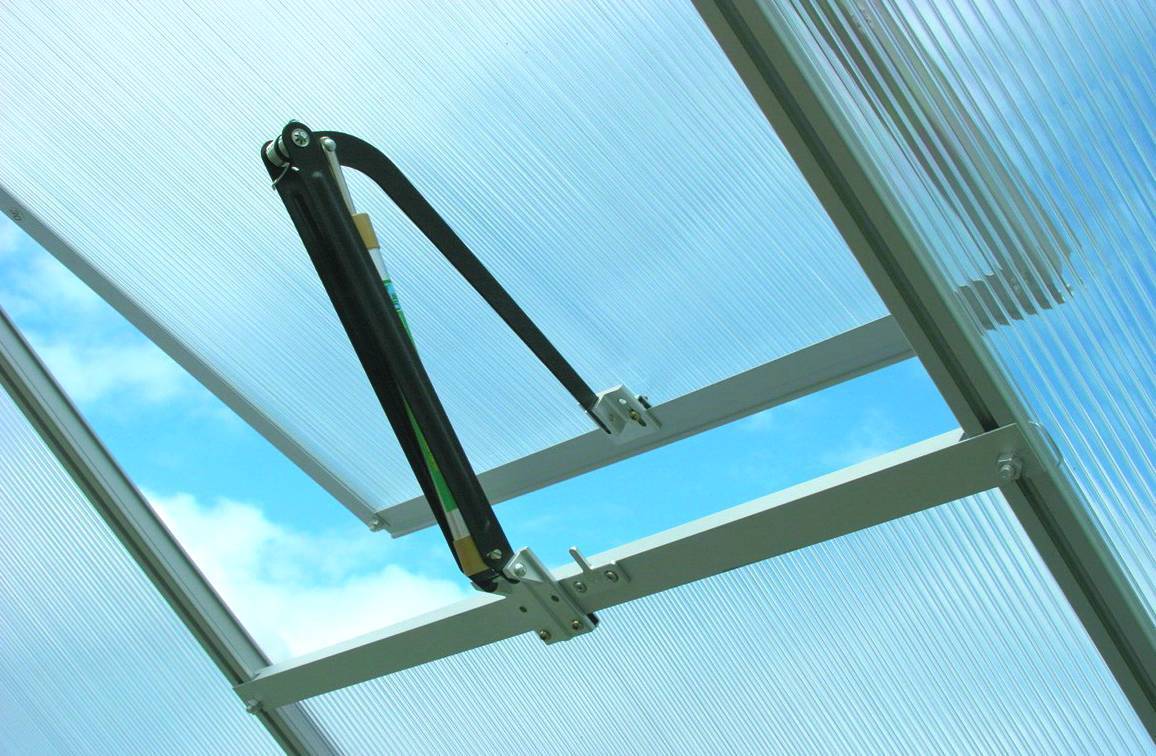

Обзор термоприводов

1. «Дуся-Сан», как показывают отзывы, является одним из самых популярных автоматических проветривателей. Универсальное устройство подходит для теплиц любой конструкции и работает в любой плоскости, используя принцип газового амортизатора. «Дуся-Сан» откалиброван в соответствии с температурным режимом 16-25° C, что соответствует оптимальным условиям для выращивания растений. Под воздействием повышенной температуры длина устройства способна увеличиваться до 12 см.

Технические характеристики:

• максимальная величина открытия форточки, окна, рамы — 45 см;
• температура, при которой шток выдвинут на максимум — 30° C;
• максимальная t° нагрева штока — +50° C;
• максимальный вес открываемого элемента не должен превышать 7 кг;
• гарантия – 1 год.

2. «УФОПАР» — гидроцилиндр, представляющий собой цилиндр из стали, наполненный маслом. Принцип работы устройства основывается на разнице коэффициентов теплового расширения материала из которого выполнен гидроцилиндр и его наполнителя, в данном случае стали и масла. Увеличение температуры внутри тепличного помещения влияет на нагрев масла, в результате чего, наполнитель расширяется больше, чем корпус, выталкивая шток, который открывает форточку. Угол раскрытия, как и температурный режим – регулируется.

«УФОПАР» — один из популярных термоприводов

Технические характеристики:

• вес устройства – 1,3 кг;
• диаметр – 60 мм;
• максимальное усилие, оказываемое на шток – 100 кг;
• ход штока – 10 см;
• максимальная t° нагрева штока — 80° C;
• максимальный угол раскрытия — 50°;
• гарантия – до 5 лет.

3. «Оптивент» — автономный теплопривод, произведенный в Дании. Принцип действия устройства основан, как и у «УФОПАРА» на действии термоцилиндра.

Технические характеристики:

• вес открываемого элемента – до 7 кг;
• рабочий температурный диапазон – 16-25° C;
• максимальное открытие – 45 см;
• максимальная рабочая t° — + 50° C.

«Оптивент», как показывают отзывы — надежное устройство, способное работать в горизонтальной и вертикальной плоскостях, совместимое с теплицами любой конструкции.

«Дуся-Сан» — оптимальный термопривод, подходящий для теплиц любого типа

4. Термопривод с 2 поршнями, как показывают отзывы, способен работать в температурном диапазоне от -40° C до +60° C, поддерживая при этом внутри теплицы температурный режим в пределах 20-24° C. Устройство способно работать в любой плоскости.

Технические характеристики:

• максимальный вес поднимаемого элемента – 10 кг;
• угол открывания — 45°;
• гарантийный срок эксплуатации устройства – 20 лет.

Применение термоприводов для автоматического открывания форточек способствует созданию оптимального микроклимата в теплице, позволяя повысить урожайность и вкусовые качества выращиваемой продукции.

Принудительная вентиляция электрического типа

Каждый владелец теплицы знает, что для получения хорошего урожая, следует не только систематически поливать растения и пропалывать грядки, но и обеспечить качественный воздухообмен.

Обеспечение качественного воздухообмена — один из главных составляющих для получения урожая

1. Датчики температуры и влажности, которые подключены к реле управления, подают импульсы о критическом уровне микроклиматических условий на центральную плату.
2. Термореле подает сигнал на привод, и он включается.
3. Работа электродвигателя приводит в действие движение лопастей вентилятора, который образовывает необходимую тягу для удаления горячего влажного воздуха из теплицы.

Автомат для проветривания теплиц (вентилятор) следует устанавливать в верхней части парника. Лучше всего выбрать место на глухой стене на расстоянии 15–20 см от потолка. Верхние слои воздуха более горячие. Именно их и выводит прибор.

Для работы такой вентиляции важно открыть доступ свежему воздуху. Он может поступать через форточки, специальные отверстия или щели

Приточные отверстия лучше всего устанавливать на противоположной стене, но не верхней, а в нижней ее части.

Расчет такой вентиляционной системы прост. Необходимо подобрать вентилятор подходящей мощности, который может обеспечить весь объем воздуха в теплице. Не рекомендуется использовать обычные, домашние, аппараты. Лучше выбрать подходящий вентилятор, предназначенный для эксплуатации в теплицах. Специализированное устройство должно иметь соответствующие уровни защиты от влаги.

Виды вентиляционных систем для теплицы

Все виды вентиляции в закрытых помещениях можно условно разделить на два вида, принудительные и естественные. К естественной вентиляции относится оборудование форточек, при открытии которых происходит замена отработанного воздуха на свежий. Такую систему вентиляции теплицы самостоятельно, можно соорудить, не затрачивая дополнительных средств на монтаж и оборудование. Минусом такой вентиляции является низкая эффективность и сложность контроля притока и оттока воздуха.
Принудительная система лишена этих недостатков и является оптимальным методом создания здорового микроклимата в теплице. К принудительным видам проветривания можно отнести:

• Гидравлические системы.
• Биметаллические системы.
• Профессиональные системы.
• Электрические системы.

Рассмотрим каждый вид систем в отдельности, чтобы понять, какими недостатками и преимуществами обладает та или иная вентиляция.

Гидравлическая система

Этот вид проветривания считается одним из самых надежных и эффективных, к тому же систему с легкостью можно создать своими руками. Суть работы гидравлики заключается в способности жидкости расширяться, что и обеспечивает открывание форточек. Для обустройства такой системы в теплицах из поликарбоната своими руками, вам понадобится емкость с водой и рычаги, соединенные фрамугой. При нагревании вода расширяется, и фрамуги открываются, с понижением температуры процесс происходит в обратном направлении.
Единственным недостатком гидравлики является медленное закрывание фрамуг при снижении температуры. При сильном похолодании наружного воздуха, могут пострадать теплолюбивые культуры. Поэтому владельцам таких систем рекомендуется следить за погодой и в случае необходимости принять меры по защите растений.

Биметаллическая система

Некоторые самоделкины, которые разбираются в свойствах металлов, могут обустроить проветривание теплицы своими руками и соорудить достаточно эффективную и надежную биметаллическую систему вентилирования. Суть действия такой установки заключается в способности металлов расширяться и сужаться. Установив пластину из двух различных по характеристикам металлических листов на форточку, можно добиться практически автоматического проветривания.
При нагреве пластина будет расширяться и выгибаться, что поспособствует открытию форточки. При остывании, наоборот металл сожмется и форточка закроется. Такая конструкция не требует постоянного присутствия и контроля со стороны хозяина теплицы. Однако и эта вентиляции имеет ряд недостатков, главным из которых можно считать эффективную работу только для форточек маленького размера.

Электрическая система

Система вентиляции с использованием простейших электрических приборов может стать наиболее эффективным вариантом поддержания необходимого микроклимата. Для создания такой установки своими руками необходимо приобрести несколько вентиляторов и термодатчик. Подсоединив вентиляторы к регулятору температуры, а затем и к сети, вы получите систему, которая будет включать вентиляцию теплицы автоматически при повышении заданной температуры.
Единственным минусом системы является зависимость от энергосети. Однако проблему с отключением электричества можно с легкостью решить, установив на крыше парников солнечные батареи. В этом случае вы не только обеспечите бесперебойность питания, но и сэкономите на оплате коммунальных услуг.

Профессиональная система

Сегодня в специализированных магазинах можно приобрести готовые, профессиональные системы проветривания для теплиц. Данные конструкции отличаются высокой эффективностью, долговечностью и надежностью. Монтаж такой системы не составляет труда и его можно выполнить самостоятельно, ознакомившись с инструкцией. Профессиональная вентиляция теплицы из поликарбоната уберегает урожай от замерзания, развития болезней при повышенной влажности, гибель растений от застоявшегося воздуха.
Из недостатков профессиональных систем можно выделить высокую стоимость оборудования по сравнению с самодельными установками. Однако со временем автоматика окупается, ведь при качественном проветривании значительно повышается урожайность, и сокращаются плодопотери.

Необходимость вентиляции в теплице

Повышенная температура воздуха в теплицах, избыточная влажность пагубно сказываются на овощных культурах. Для поддержания сбалансированного микроклимата внутри сооружение обязательно оборудуется вентиляцией. Она способствует нормализации тепличной микросреды, сохраняя уровень влажности, температуры в пределах нормы.

Также необходимость налаженного воздухообмена определяется обязательным опылением растений для их продуктивной вегетации.

Диапазон приемлемой температуры невелик – +24⁰ – +30⁰ С. Отслеживать можно с помощью спиртового термометра, размещенного на уровне высадки растений. Показатель влажности регистрирует гигрометр (обычный или автоматический), который также желательно установить внутри конструкции. Эти простые приборы позволят контролировать изменения, вовремя на них реагировать, регулируя приток и отведения воздушных масс.

Автоматизация проветривания в теплице

Автоматика такого процесса значительно упрощает работу в тепличном хозяйстве. Ведь не нужно постоянно контролировать состояние микроклимата: температуру воздуха, уровень влажности и соответствие этих факторов для конкретной культуры. Достаточно установить простые датчики и лишь периодически осуществлять проверку системы.

Используя выше перечисленные типы вентиляции, можно добиться качественного воздухообмена в замкнутом пространстве парника. Что из этих систем можно установить у себя в хозяйстве?

1. Электрическое оборудование, с датчиками контроля температуры и реле.
2. Гидравлические системы управления микроклиматом.
3. Биметаллические типы вентиляции.
4. Автоматизировать закрывание и отпирание форточек.

Какие нюансы нужно знать и учитывать при использовании таких автоматических вентиляционных систем теплиц, чтобы поддерживать необходимый баланс влажности и температуры окружающей среды?

Электрическая автоматика

Одна из лучших систем, которую можно использовать сегодня для установки в парниках. Принцип работы строится на наличии датчика показателя температуры и реле с дальнейшим его подключением к вентилятору.

Электрическое проветривание работает по следующей схеме. Если температура поднимается к установленному пределу, срабатывает реле и запускается вытяжка. Разогретая воздушная масса будет удаляться через вытяжной вентиляционный канал, а свежий более прохладный воздух поступать через приточные отверстия или не герметичные конструкции накрытия парника.

Важно, чтобы объем подаваемого свежего воздуха был приблизительно равен удаляемой массе! Если будет недостаточно естественного притока, можно добавить в стенах принудительную приточную систему. Кроме достаточного объема свежего воздуха, это даст более интенсивное охлаждение, и как результат сократит время работы электрических вентиляторов

Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения

Автоматическая вентиляция теплиц, функционирующая по этому принципу, позволяет очень точно контролировать микроклимат внутри помещения.

Однако, как и любая система, есть и один недостаток, это обязательное наличие подключения к электросети. При внеплановых отключениях питания, вся теплица подвержена опасности. Устранить это можно дополнительными источниками электричества.

Иногда рекомендуют установку солнечных панелей, или ветрогенератора. Но, такие системы очень дороги, и требуют определенных условий для своей работы. Лучше всего. Установить аварийный бензиновый или другой подобный генератор, с автоматической системой включения при отсутствии основного питания.

Также довольно сложно без опыта правильно смонтировать всю систему вентилирования, и установить привода вентиляторов. Но, в таком случае лучше всего обратится к специалистам, которые сделаю все очень быстро и качественно.

Гидравлика

Гидравлические системы автоматики функционируют наравне с электрическими аналогами, но, при этом не требуют дополнительного источника питания. Ведь вся схема построена на принципе физических и механических процессов.

Автоматическая вентиляция теплицы с гидравлическим приводом работает при нагревании сосуда с жидкостью залитой цилиндре.

Эту емкость, как правило, располагают рядом с открывающейся фрамугой, под потолком. При повышении температуры окружающего воздуха, жидкость в цилиндре расширяется передавая усилие на шток, который открывает створку окна. После охлаждения объем жидкости ужимается, давая возможность закрыться открытой форточке.

Эффективная работа гидравлической автоматической системы вентилирования вполне выполняет работу по поддержанию необходимого микроклимата в парнике. Но, самое главное, она полностью независима от каких либо источников питания, а также не требует никакого постоянного наблюдения за ее работой.

Гидравлическую автоматическую вентиляцию в теплице можно собрать своими руками, даже с обычных пластиковых бутылок. Но более надежные и эффективные, это устройства произведенные фабричным способом.

Климат-контроль

Для ведения контроля над температурой и влажностью понадобятся как минимум два прибора:

• Термометр
• Психрометр

Термометр следует покупать спиртовой, ибо ртутный показывает только максимальную температуру и «вниз не падает». Их следует иметь несколько в разных местах теплицы. Вешать термометр следует не на уровне глаз, а на уровне произрастания зеленых растений. (См. также Терморегулятор для теплицы)

Психрометр (он же влагомер, он же гигрометр) понадобиться для измерения влажности в теплице.

Это изделие представляет собой два термометра – сухой и влажный. Для измерения относительной влажности считывают разницу показаний сухого и влажного термометра. Если неохота тратить деньги, можно такой психрометр сделать самому.

Для этого необходимо купить два спиртовых термометра. Один из них необходимо опустить в емкость с водой (попросту стакан). Для измерения относительной влажности используется таблица приведенная ниже.

Психрометр

Помимо сложности вычислений относительной влажности этот гигрометр имеет одно несомненное достоинство: здесь нечему ломаться, он практически вечен.

Таблица определения влажности

Таблица определения влажности

Если неохота повторять курс физики средней школы, можно купить цифровой гигрометр, да еще и с выносным датчиком температуры и влажности. Для определения влажности необходимо просто считать данные с дисплея.

Цифровые гигрометры могут быть различных видов и исполнений.

Домашние тепличные конструкции. Особенности

Сооружают из различных материалов. К металлическому или деревянному каркасу прикрепляется по возможности прозрачный материал, не пропускающий воздух. Широко применяются плотная полиэтиленовая пленка, поликарбонат, стекло и др. Они пропускают солнечный свет, прогревающий воздух, но при том удерживают тепло внутри.

Главная особенность – прогрев внутреннего пространства за счет выделяемого почвой тепла, солнечного света. Это позволяет высадить овощные культуры, собрать урожай на 1-1,5 месяца раньше. Как правило, сооружают для томатов, огурцов, зелени, кабачков, баклажанов и т.д.

Чтобы тепличное сооружение, потраченные силы, время себя оправдали, необходимо грамотно организовать высадку растений, определить их совместимость, правильно распределить по пространству с учетом условий их прорастания, формирования, вегетации и т.д. Кроме того важен правильный уход за растениями: механизм контроля температурно-влажностных показателей воздуха в сооружении, рыхление, замена почвы, прополка, правильная схема полива и вентиляции.

Почему важно поддерживать температурный баланс

По конструкции теплица из любого материала представляет собой термос. Зеленым посадкам внутри комфортно, но лишь до определенного момента – колебания влажности и тепла могут вызывать неприятные деформации растений, развитие болезней.

Избыток влаги спровоцирует корневую гниль, а отсутствие вентиляции мешает воздухообмену – растения не получают кислорода. Оптимальная температура в теплице +22 С …+26 С днем и до +15 С ночью.

Наличие форточек в нижней части теплицы не спасет положение. Теплый воздух и конденсат осядут на верхушках растений и крыше. Проветривание нижней части приводит к иссушению грунта, охлаждению корневой системы. Избежать неприятности поможет прорезывание форточек или обустройство съемных панелей вверху конструкции.

Основная опасность перегрева воздуха – стерилизация пыльцы. Для утраты свойства опыления пыльце хватит нагрева до +35 С. Уровень достигается при наружных температурах +25 С, при условии плотно закрытой теплицы. Получается, что проветривать следует при нагреве воздуха снаружи от +20 С.

Мнение эксперта

Елена Пчелкина

Эксперт в области садоводства

Крайне важно учитывать температуру в теплице по высаженным культурам. Баклажанам и перцам комфортно при +28 С, помидоры начинают болеть при повышении показателя от +24 С

Исходные данные по теплице

Теплица представляет собой закрытый модуль-огород с двумя стеллажами по 4 полки каждый. Внешние размеры модуля: длина 6.4м, ширина 2.5м, высота 2.66м. Толщина стенки 150мм. Размер полок: длина полок 3.9 м, ширина 60мм, расстояние между полками 45мм.

Схема теплицы

Для вентиляции одного стеллажа с растениями, используется 4 трубы соединенных с коробом размером: длина 200мм, ширина 150мм, высота 1.6м, в который вентилятор нагнетает подготовленный воздух.

К каждой полке с растениями воздух подается отдельно по трубе с отверстиями. Длина труб 3.7м, внутренней диаметр 38мм, диаметр отверстий 8мм. Каждая труба имеет 18 отверстий, два ряда по 9 отверстий под углом 80 градусов между рядами.

Конфигурация модели CFD – стеллаж для растений

Объем вентилируемого пространства 21.5 м3. Кратность воздухообмена 16 ACH. Используется центробежный вентилятор WBN 130/3.

Аэродинамическая характеристика WBN 130/3

Японские технологии

Для равномерной подачи воздуха к растениям предложено использовать систему воздуховодов соединенных с камерой статического давления {1}.

Японская технология вентиляции теплицы – вид сбоку

Воздуховоды диаметром 48мм подходят к каждой полке с растениями. Распределение воздуха производится через отверстия 8мм с углом в 80 градусов.

Японская технология вентиляции теплицы – разрез

Все отверстия, а значит и растения под ними, получают одинаковое кол-во воздуха в силу того, что площадь отверстий много меньше площади поверхности воздуховода, таким образом создается одинаковое давление на всех стенках воздуховодов (эффект “решета”).

Приведенные результаты испытаний показали, что в среднем скорость воздуха на выходе из отверстий составила 10м/с, а скорость в районе стебля 0.5 м/с.

Монтаж и установка термопривода

Часто монтаж термопривода можно сделать простой отверткой или шуруповертом. Например, для термопривода Термовент ДВ с доводчиком нужно ввинтить всего 6 саморезов-сверл, входящих в комплект.

Всегда следуйте инструкциям к конкретным моделям термоприводов (автопроветривателей)

Есть тонкости:

• планируемую разметку делайте когда вам удобно, а вот сам монтаж лучше осуществлять не дожидаясь утреннего нагревания теплицы. Т.е. рано утром.
• проконтролируйте при монтаже, чтобы детали термопривода не касаются профиля и других элементов теплицы — открываясь/закрываясь каждый день по многу раз при касании изделие быстро придет в негодность
• для дополнительной защиты от ветра все-таки не помешает самая простая цепочка — при сильном ветре с нагрузкой более 200 кг — термопривод не выдержит нагрузки, а вот цепочка вполне поможет.
• У термоприводов более мощных производителей, например, Уфопар-М, расчитанных на большой вес форточек и дверей монтаж занимает достаточно большое время и требует, например, для большей точности настройки температуры открытия нужен солнечный экран, чтобы срабатывание термопривода было более точным.

Вот пример этапов установки термопривода Уфопар-М:

• Установка основания с кулисой на дверь
• Установка рычага на верхний косяк двери
• Установка гидроцилиндра в рычаг
• Установка возвратной пружины (для закрывания двери при понижении температуры)
• Установка солнечного экрана (для предотвращения срабатывания гидроцилиндра при ярком солнце, но низкой температуре)
• Установка съемной противоветровой цепочки (чтобы порывы ветра не сломали дверь теплицы)

Расчет отопления для теплицы

Важным фактором в деле получения хорошего урожая в теплицах и парниках является достаточное и правильное отопление. Узнать как правильно сделать необходимые теплотехнические расчеты для теплиц и парников вам поможет эта статья.

Расход тепла на отопление определяется следующей формулой: Формула: Расчет расхода тепла в теплице.

Где L — коэффициент ограждения F — инвентарная площадь в м2 K — коэффициент теплопередачи остекленных поверхностей (принимается равным 5,5 ккал/м2 * час);

tвн — температура внутри сооружения (принимается равной: для овощных отделений +18°, для рассадных отделений +25°);

tнар — средняя температура наружного воздуха наиболее холодных суток (принимается по СНиП II-A-62 «Строительная климатология и геофизика»); Кинф — коэффициент инфильтрации.

Таблица: Расчет отопления теплицы: Коэффициент инфильтрации.

При определении мощности котельной для полученного значения теплопотерь рассчитывают количество нагревательных приборов в теплице в зависимости от принимаемой системы обогрева и подбирают количество и мощность котлов.

Расчет мощности котельной: Формула.

Где Qкот — расчетная мощность котельной в ккал/час; 1,13 — коэффициент, учитывающий потери тепла в тепловых сетях и собственные нужды котельной;

Суммарное количество тепла: Отопление теплицы. — суммарное количество тепла на отопление всех сооружений и технологические нужды.

Часовой расход топлива определяют по следующей формуле:

Часовой расход топлива: Отопление теплицы.

Где В — часовой расход топлива в кг/час.

Для определения годового расхода топлива используют следующую формулу:

Годовой расход топлива: Отопление теплицы.

Где G — годовой расход топлива в кг/год; β- коэффициент запаса;

tср*от — средняя наружная температура за отопительный период в градусах (принимается по СНиП II-A-62 «Строительная климатология и геофизика»);

Qрн — теплотворная способность топлива (низшая) в ккал/кг m — продолжительность отопительного периода в часах

www.fermersha.ru

Автомат для проветривания теплиц алиэкспресс. Чудо враждебной техники — гидропривод автоматического проветривания теплицы

В субботу пришла посылка с месяц назад заказанным на алиэкспресс механизмом автоматического проветривания теплицы. Принцип действия механизма чрезвычайно прост — гидроцилиндр привода заполнен какой-то жидкостью с большим коэффициентом теплового расширения, и шток цилиндра выдвигается при повышении температуры за счет расширения этой жидкости.Обратно шток задвигается при падении температуры за счет уменьшения объема жидкости и силой пары пружин.Никакого внешнего питания приводу не требуется, механизм работает чисто за счет изменения температуры, и потому прост и надежен.Пантограф с гидроцилиндром после непродолжительнойгражданской панихидыпримерки по месту были прилажены к одной из боковых форточек теплицы при помощи нескольких саморезов:В комплекте были еще пластины и винты для крепления толкателя форточки прямо на поликарбонат — но у моей теплицы уже были предусмотрены специальные посадочные места для установки такого проветривателя, так что я предпочел крепить саморезами.Вот она — движущая сила агрегата «оне механизмус» (с) — температура: По случаю достаточно теплой (+23) погоды форточка с установленным механизмом, как и ожидалось, оказалась открытой примерно на половину. Конечно же. мне было чертовски интересно, будет ли работать гидроцилиндр — потому ближе к вечеру, когда температура немного упала, я еще раз наведался к теплице с фотоаппаратом. Как и ожидалось, форточка вместе с температурой несколько опустилась:Температура открытия форточки, как следует из инструкции, может быть отрегулирована в некоторых пределах путём вворачивания/выворачивания гидроцилиндра в шарнир крепления — да и шток имеет для крепления два отверстия, в которых может крепиться шпилькой — выбор конкретного отверстия для крепления позволяет изменять длину механизма сантиметра на полтора, тем самым также меняя температуру открытия и закрытия.Когда температура в теплице упала до +16 и форточка сама полностью закрылась — ничего, кроме как восхищенно процитировать механика Зелёного из книжки Кира Булычева мне не оставалось:Действительно — чудо враждебной техники, в данном конкретном случае — китайской Полное закрытие форточки при на глаз выставленных при монтаже установках оказалась в районе +16, что меня вполне устроило, и потому регулировкой заниматься я не стал.Штука действительно оказалась весьма полезной — так что смело рекомендую всем.
