Основы вентиляции помещений промышленного типа: все о расчетах и видах систем

Разновидности воздухообмена

Вне зависимости от вида промышленного производства к качеству воздуха предъявлены очень жесткие требования. Есть специальные нормативные акты на содержание разных частиц. Чтобы полностью соблюсти все требования санитарных правил, созданы разные виды вытяжных систем. От применяемого способа воздухообмена будет зависеть качество воздуха. На сегодняшний день в промышленности применяются такие разновидности вентиляции:

  • Приточно-вытяжные системы с искусственным побуждением, которые применяются для регулировки воздухообмена на больших площадях.
  • Местная вытяжная система, ее применяют на производствах, в которых находятся локальные места выброса ядовитых, загрязняющих и токсичных элементов. Ее монтируют поблизости от участка выброса.
  • Аэрация, то есть общеобменная вентиляционная система с естественным источником. Это оборудование регулирует воздушный обмен во всем помещении. Применяется лишь на крупных производствах, к примеру, в цехах без отопительной системы. Это наиболее старый способ вентиляции, на сегодняшний день он применяется очень редко, поскольку не может регулировать режим температуры и плохо очищает воздух.

Принудительная приточная вентиляция

Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.

Так как тема статьи именно приточная вентиляция квартиры, то будем рассматривать именно этот вариант. Как уже было сказано выше, приточная схема – это наличие вентилятора. Поэтому на рынке присутствуют воздушные клапаны, внутри которых установлены небольшой мощности вентиляторы. На фото ниже показаны две разновидности таких устройств: с цилиндрической формой канала и прямоугольной.

Два типа воздушных клапанов с вентиляторами внутри

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:

  • надо также перфоратором и коронкой сделать сквозное отверстие;
  • установить в него цилиндрической формы клапан;
  • заполнить пространство между прибором и стенками отверстия монтажной пеной;
  • провести подключение вентилятора к сети питающего тока;
  • установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
  • изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.

Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.

Кондиционер с приточной вентиляцией для квартиры

Обычные кондиционеры работают так: воздух из помещения прогоняется через фильтр, затем через теплообменник, где он охлаждается, а затем его заново загоняют в комнату. То есть, воздушные массы очищаются, охлаждаются, но не становятся свежими, насыщенными кислородом.

Сегодня производители кондиционеров предлагают модели, в которых установлены небольшие вентиляторы как отдельный элемент, с их помощью свежий воздух загоняется в комнаты квартиры. Конструктивные особенности установки вентиляторов у каждого производителя сильно разнятся, но смысл у всех один. Вентилятор с улицей соединён воздуховодом, который пропускается по тому же каналу, что и все коммуникации сплит-системы.

Необходимо обозначить, что сам вентилятор может быть установлен на улице или внутри дома на корпусе внутреннего блока кондиционера. На фото ниже показан первый вариант с установкой вентилятора на улице, который соединён с комнатой в квартире шлангом.

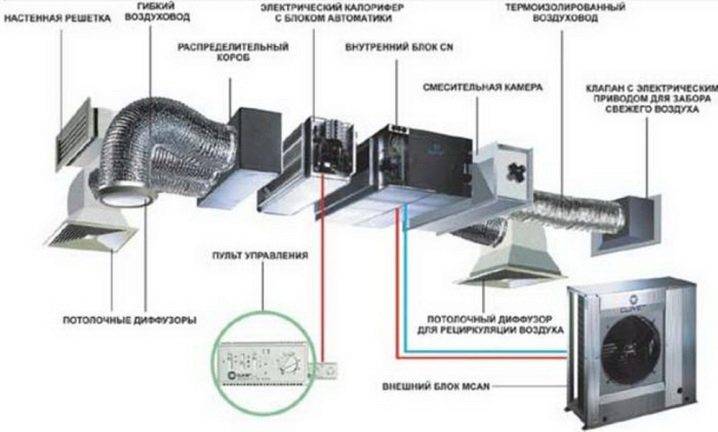

Кондиционер с подмешиванием свежего воздуха с улицы

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

  • нет зависимости от времени года и климатических условий;
  • производится любой, необходимый именно в определенной ситуации, вид очистки;
  • более дорогой вариант по сравнению с естественной;
  • большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

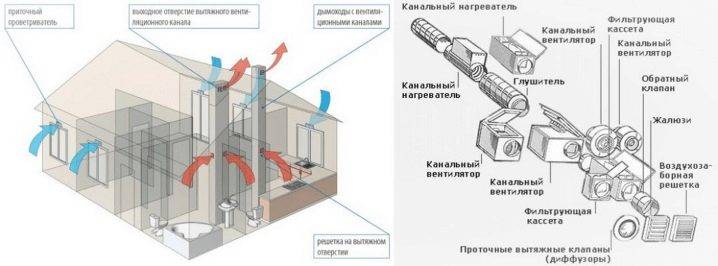

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Монтаж

Теперь разберем некоторые аспекты монтажа вентиляционной системы, мы уже указывали некоторые моменты в нашей статье, но теперь более подробно разберем вопрос с прокладкой отверстий в стене, штроб и т.п.

Приступаем:

  • Оцениваем стену и подбираем место для пробуривания отверстия. Для того чтобы качественно выполнить отверстие, необходимо выделить участок стены 1,5х1,5 м. Это, так называемый, буфер безопасности – с помощью специального прибора необходимо определиться, что под штукатуркой отсутствуют любые коммуникации в том числе и арматура в месте пробуривания.
  • Подготовка бура к работе. Оборудование, которое используется для пробуривания бетонных стен под вентиляционные продухи, куда монтируются клапана, тяжелое и громоздкое. Вес оборудования может достигать 2 центнер.

Важно! Подъем оборудования на необходимый этаж зачастую может занять до 1/3 суммарных усилий на изготовление отверстия.

Бурение отверстия и канала, комплектация воздуховодом. Устройство для алмазного бурения – это сложный технологический агрегат, его использование лучше доверить специально обученным профессионалам

Мы не станем заострять внимание на этом этапе, так ка если Вы имеет нужные навыки, то лишние советы вам не нужны

Оптимальная величина вентканала для приточной вентиляции варьируется от 100 до 125 мм предельными значениями. Для проводки таких каналов отверстие должно быть соответственно 112 или 132 мм. отверстие под канал изолируется от теплопотерь и шума, – для этого используются специальные полимерные вставки. Все щели промазываются силиконовым герметиком. Также канал оснащается базовым фильтром, а выходное отверстие закрывается защитно-декоративной решеткой под дизайн фасада.

Монтаж и наладка вентсистемы. Сначала производится монтаж крепежных элементов, которые поставляются в комплектации к конкретному изделию и служат для удержания всей конструкции. Чаще всего для крепления используются анкерные болты, но также могут быть использованы специальные монтажные рамы или лонжероны.

Все электроприборы подключаются по современному стандарту, который подразумевает сокрытие электропроводки под слоем облицовки в стенах. Для этого используются штробы, контактные клеммы и кембрики для соединения.

Важно! Вариант скрытой проводки электропитания возможен только в период черновой отделки и ремонта, после нанесения облицовки штробление стен нецелесообразно.

Тестирование на работоспособность. Тестирование производится в режиме максимальной производительности, после запуска производится замер параметров – скорости движения воздуха, следовательно и кратности воздухообмена.

Как правило максимальное время обустройства не превышает 3-5 часов в зависимости от сложности и индивидуальных нюансов помещения.

Пример создания воздуховодов

АвторПоделитесьОцените
Виктор Самолин

Интересное по теме: Принцип работы и изготовление вентиляционных дефлекторов

Дефлекторы цаги своими руками

Какую вытяжную технологию выбрать для своего дома

Комментарии к данной статье

  1. SeregainivПомогите определить мощность нагревателя воздуха, если температура снаружи помещения порой достигает значения -10 -15 градусов. Каким при этом должен быть диаметр воздуховода? 07.02.2016 в 17:52
  2. svoitabachok Долго сомневался, какое сечение выбрать — прямоугольное или круглое. Внимательно изучив ваши рекомендации, понял, что под мои требования подходит только круглое. Спасибо за материал!

    24.02.2016 в 23:33

  3. Vlad Чтобы снизить расход электроэнергии, необходимо устанавливать воздуховоды с максимальным сечением. Единственное, что такие системы не всегда удобно монтировать и смотрится громоздко.

    13.04.2016 в 02:17

Вентиляторы для вентсистем

Для механической подачи воздуха в системах вентиляции используются нагнетающие механизмы. Один из самых распространенных – вентиляторы. Классификация этих приборов по разным признакам:

ПризнакПодвиды
КонструкцияОсевые или аксиальные виды
Диагональные вентиляторы
Центробежные устройства
Диаметральные приборы
Безлопастные прямоточные
Условия примененияПриборы для воздуха с температурным режимом не больше +80°С
Устройства для помещений с повышенной влажностью
Термоустойчивые вентиляторы
Механизмы с повышенной взрывоустойчивостью
Устройства, способные работать в помещениях с большим количеством пыли и других примесей
Особенности приводаНепосредственно подключенные к электродвигателю
Приборы на муфтовых соединениях
Клиноременные приводы
Приводы с бесступенчатой передачей
Место установкиРамные – монтируются на специальные опоры
Канальные – устанавливаются в полости воздуховода
Кровельные – крепятся на крышах построек

Кроме перечисленных признаков, вентиляторы могут различаться по мощности и скорости вращения, уровню шума.

Осевые вентиляторы – самый распространенный тип устройств, применяемых в вентсистемах жилых домов. Такие устройства отличаются высоким КПД и простой конструкцией.

Осевой вентилятор

Радиальные приборы отличаются особой спиральной формой лопастей. Лопасти жестко зафиксированы в цилиндре. Главная особенность работы такого устройства в том, что поток исходящего воздуха всегда направлен перпендикулярно входящему.

Радиальный вентилятор

Диагональные конструкции внешне схожи с осевыми, но они направляют поток воздуха в диагональном направлении. Этот эффект достигается благодаря специфической конструкции корпуса. Такие приборы производят гораздо меньше шума.

Диагональный прибор

Диаметральные изделия похожи на барабаны с лопастями, имеющими загиб вверх. Они отличаются высокими аэродинамическими характеристиками и могут обслуживать большие воздуховоды.

Изделие с диаметральной конструкцией

Прямоточные турбины нагнетают воздух через рамки специальной конструкции. Такие устройства прокачивают большие объемы кислорода и позволяют направлять потоки в нужную сторону.

Прямоточное устройство

Основная задача вентиляции

Современные системы вентиляции могут выполнять множество функций. Среди них выделяют основные задачи:

  • Вывод чрезмерного количества влаги из определенной зоны.
  • Избавление от производственных вредных элементов, которые выделяются во время работы. Их концентрация в воздухе регламентирована нормативными актами. Для любого вида производственных помещений установлены определенные требования.
  • Вывод загрязняющих элементов на определенную высоту для рассеивания.
  • Фильтрация поступившего грязного воздуха из промышленного помещения.
  • Заполнение помещений чистым воздухом с улицы, причем производится его фильтрация.
  • Регулировка температуры: выведение нагретого во время работы воздуха (может появляться от нагреваемых изделий, работающих станков, веществ, которые начинают вступать в химические реакции).
  • Повышение влажности воздуха в помещении, а также воздушных масс, которые всасываются с улицы.
  • Обогрев или охлаждение поступающего воздуха.

Основная задача вентиляции

Современные системы вентиляции могут выполнять множество функций. Среди них выделяют основные задачи:

  • Вывод чрезмерного количества влаги из определенной зоны.
  • Избавление от производственных вредных элементов, которые выделяются во время работы. Их концентрация в воздухе регламентирована нормативными актами. Для любого вида производственных помещений установлены определенные требования.
  • Вывод загрязняющих элементов на определенную высоту для рассеивания.
  • Фильтрация поступившего грязного воздуха из промышленного помещения.
  • Заполнение помещений чистым воздухом с улицы, причем производится его фильтрация.
  • Регулировка температуры: выведение нагретого во время работы воздуха (может появляться от нагреваемых изделий, работающих станков, веществ, которые начинают вступать в химические реакции).
  • Повышение влажности воздуха в помещении, а также воздушных масс, которые всасываются с улицы.
  • Обогрев или охлаждение поступающего воздуха.

Возможные загрязнения

Прежде чем приступить к расчету общеобменной вентиляции производственных помещений, нужно определить возможные источники загрязнения. На сегодняшний день в промышленных помещениях встречаются такие разновидности загрязнений:

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

  • газы и пары, которые содержат вредные элементы;
  • большое количество выделяемого тепла от нагреваемого сырья или работы за станками;
  • выделения рабочих;
  • чрезмерная влажность;
  • образование опасных газов.

Расчет воздухообмена в производственных помещениях нужно производить по любому из видов выделений. Причем их не суммируют, а используют окончательный самый большой результат расчетов. К примеру, если больше всего требуется чистого воздуха для вывода химических элементов, то именно это принимается для определения требуемого объема общеобменной вентиляции и производительности вытяжной системы.

Вентиляция по типу размещения

Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.

Специфика местной вытяжной вентиляции

Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.

С помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и пара

В подобной системе воздухообмена остро нуждаются ванная комната и туалет. Кроме непосредственной очистки воздуха, вентканал помогает избавиться и от сырости в этих помещениях.

В местной системе нуждаются цокольные этажи, гаражи и подвалы

Особенно важно устанавливать такой тип вентиляции в котельных. Так, даже при аварийной остановке котла, будет гарантирована безопасность вашему жилищу

Статья по теме:

Что это, общеобменная вентиляция, и где она применяется

Если существует потребность в обновлении атмосферы во всем помещении и здании, то используется общеобменная вентиляция. Эта система равномерно перераспределяет потоки свежего воздуха на всю конструкцию. При правильном проектировании объемы подаваемого и исходящего воздуха должны быть равновесны. В исключительных случаях, если в помещении ведутся работы с ядовитыми веществами или опасными для здоровья человека газами, объемы подаваемого воздуха могут превосходить показатели исходящих потоков.

Только общеобменная вентиляция сделает атмосферу в доме свежей и чистой

Правильное перераспределение атмосферы позволяет избежать теплопотерь. Общеобменные вентисистемы могут быть приточными или вытяжными, как мы описывали ранее.

Вычисление диаметров каналов и сечений воздуховодов

Определение общего диаметра воздушных каналов, их внешних сечений и размеров единичных деталей, узлов дымохода надо начинать с выбора геометрии конструкции.

Наиболее распространены следующие конфигурации:

  • круг;
  • квадрат;
  • прямоугольник;
  • овал.

Чем больше величины шахты, тем меньше скорость перемещения воздуха в ней. Одновременно сокращается и шум, который этот воздух производит. Такие соображения надо обязательно учитывать, когда определяются необходимые оптимальные параметры. На практике большинство людей использует современное программное обеспечение, поскольку без него определить требуемые значения может только узкий круг опытных проектировщиков. Опасаться применения удаленных калькуляторов не стоит — они составлены с учетом рекомендаций, над которыми специальные проектные организации работают годами.

Но в первом приближении оценить необходимые значения можно и самостоятельно. При этом реальный диаметр воздуховода и его наружное сечение будут получаться путем округления вычисленной цифры до ближайшего существующего типоразмера. Максимально точный ответ можно получить только при обращении в специализированное бюро.

Если же труба будет круглая, то расчет происходит так:

  • определяется величина поперечника, выражаемая в квадратных метрах;
  • исходя из нее, через формулу для определения площади круга устанавливают диаметр канала;
  • для расположенных внутри стен кирпичных шахт и для других ситуаций одинаково подбирают самое близкое из возможных значений.

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 — Перетекание воздуха в доме

  • 1. Расчёт минимальных норм воздухообмена;
  • 2. Определение расположения мест притока и оттока воздуха;
  • 3. Расчет сечения вентиляционных каналов;
  • 4. Определение потребности в дополнительном технологическом оборудовании.

Кондиционирование производственных помещений

В этом случае на производстве устанавливаются мощные системы, которые настраиваются специально для созданий благоприятного микроклимата. В настройках устанавливаются соответствующие параметры температуры воздуха, влажности и циркуляции внутри помещения. В трудных условиях труда с материалами повышенной загрязненности или опасности к установкам выдвигаются дополнительные требования, поскольку они должны обеспечить дополнительную ионизацию воздуха и очистку от бактерий.

На производстве кондиционирование используют в основном либо для поддержания необходимой влажности (когда например, работы осуществляются на прецизионном оборудовании), либо для обеспечения определенных санитарных условий. Как правило, такие возможности доступны только системам кондиционирования.

Системы вентиляции производственных помещений, основанные на кондиционировании воздуха, подразделяются на общие и местные. В системах общего типа установка устанавливается в специально выделенном для нее помещении, а приток и отток воздушных потоков осуществляется через воздуховодные каналы. При местном типе, установка для кондиционирования устанавливается непосредственно в цехе, и вентиляция осуществляется без воздуховодов.

Этот способ сегодня является наиболее дорогостоящим, как в установке, так и в обслуживании. Но этот самый оптимальный вариант при создании в производственных помещениях климата, требуемого нормами в гигиеническом отношении.

Как показывает статистика сегодня, на производствах, где помещения имеют высокий уровень теплогазовыделений, все больше предприятий стали устанавливать именно данные установки. Только мощное оборудование способно обеспечить те условия комфортной работы в сложной рабочей обстановке.

В настоящее время к вентиляции производственных помещений предъявляются особые требования: это и оборудование для вентиляции, вентиляционные каналы и шахты и эффективность работы систем.

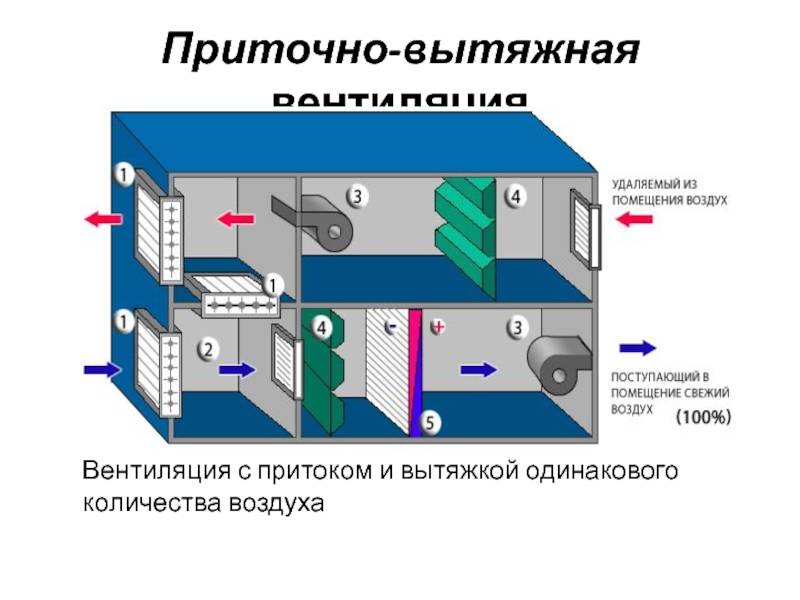

Особенности принудительной приточно-вытяжной вентиляции

Функционирование этой системы основано на взаимодействии с двумя различными воздушными потоками, которые проводятся через установленные воздуховоды. В зависимости от мощности и пропускной способности задействованных механизмов обрабатывается заданный объем воздушных масс.

Все рабочие узлы и оборудование располагаются внутри единого корпуса, который можно собирать в любом удобном месте: на наружной стене, чердаке или мансарде.

Принудительная вентиляция

ДостоинстваНедостатки
Основана на взаимодействии приточной и вытяжной вентиляции. Но в этом случае как приток, так и вытяжка осуществляются в принудительном порядке посредством работы технического оборудования. Расчет системы вентиляции и мощность оборудования должны производить специалисты.Так как в процессе работы задействованы технические устройства, необходим своевременный ремонт и обслуживание систем вентиляции.
Высокая эффективность в домах большой площадиРасчет, монтаж и пусконаладочные работы должны осуществлять специалисты
Работа в автоматическом режимеЗатраты на оборудование
Поддержание заданных параметров влажности воздуха
Возможность установить рекуператор и обеспечить энергоэффективную работу системы

Приточно-вытяжной блок вентиляции, установленный на чердаке

В зависимости от дополнительного оборудования, приточно-вытяжная вентиляция может выполнять следующие функции:

  • повышение влажности воздуха;

  • насыщение ионами;

  • охлаждение либо нагрев воздушной массы;

  • очищение, фильтрация, устранение вредных микроорганизмов.

Современная приточно вытяжная система вентиляции в составе модуля имеет рекуператор – теплообменную камеру, где встречающиеся потоки воздуха обмениваются энергией. У нагретого выходящего воздуха отбирается тепло и отдается поступающему воздуху (или наоборот, если летом в помещении работает кондиционер).

Принцип работы рекуператора

Цикл работы вентиляции с двумя контурами и рекуператором состоит из следующих этапов:

  1. теплый воздух из помещения проводится через рекуператор, нагревая установленный в нем теплообменник;
  2. «отработанный» воздух удаляется наружу;
  3. осуществляется забор чистого прохладного воздуха извне и проводится через нагретый теплообменник рекуператора, отбирая у него тепло/
  4. свежий нагретый воздух подается в помещение.

Для расширения функционала конструкцию дополняют фильтр-системами, автоматическими таймерами, блоками контроля, поддонами для сбора конденсата, блоками управления, датчиками, шумоглушителями.

Схема приточно вытяжной вентиляции с системой автоматизации

Главными принципами работы вентиляции такого типа является экономичность и результативность. К основным преимуществам относят:

  • простой монтаж и обслуживание приточно-вытяжной вентиляции;
  • качественную очистку входных воздушных масс;
  • целостность блоков;
  • модульность конструкции.

Механическая вентиляция

Подобные системы включают в себя определенный набор специализированных устройств – это вентиляторы, нагреватели и двигатели, отвечающие за перемещение воздушных масс на большое расстояние. Качество работы механической вентиляции не связано с условиями окружающей среды, но требует затрат на оплату электрической энергии, необходимой для работы входящего в состав оборудования.

В зависимости от производителя и конкретного набора устройств, такая система способна нагреть, очистить, увлажнить воздух и т.п. Решение подобных задач возможно при монтаже канальных систем, в которые допускается установка:

  • фильтров, отвечающих за очистку как приточных, так и вытяжных масс от пыли и других загрязнений;
  • шумоглушителей, уменьшающих уровень шума и вибраций;
  • различных устройств, используемых с целью подогрева приточных масс (калориферы);
  • решеток, диффузоров и т.п. оборудования, применяемого с целью распределения потока воздуха.

Независимо от дополнительного оборудования, основным рабочим элементом механической вентиляции является вентилятор. Он включает в себя электродвигатель, корпус, крыльчатки разных видов. Мотор приводит в действие крыльчатку, отвечающую за забор и последующее перемещение воздушных масс от заборного до выхлопного отверстия. Выделяют 2 основных типа вентиляторов:

  • центробежные, в которых воздух перемещается параллельно лопастям;
  • осевые, где движение воздушной массы происходит перпендикулярно.

На практике большинство вариантов механической вентиляции работает совокупно с естественной, т.е. является смешанной.

А как же происходит монтаж вентиляционного оборудования на промышленных объектах?

Установить всю систему максимально правильно и надежно практически невозможно, если данной процедурой будет заниматься человек, незнающий всех нюансов и тонкостей, а также не имеющий в своем арсенале всех нужных для данных целей деталей и приспособлений. Именно поэтому вентиляция в подвальных помещениях должна создаваться профессиональными, опытными и оснащенными всем необходимым специалистами.

Монтаж вентиляции

Процесс проектирования и обустройства первым делом подразумевает определение месторасположения главных составляющих системы вентиляции: механические детали отвода воздуха, вентилятор воздухозаборника, фильтрационная система, сеть распределения, отвечающая за циркуляцию воздуха (этот элемент установить труднее всего) и калорифер.

Нормативные требования

Производственные цеха, комнаты отдыха, санитарные узлы и другие помещения оборудуются приточно – вытяжной вентиляцией, согласно СНиП 41-01-2003 «Вентиляция, отопление и кондиционирование». ГОСТ 12.1.005-88 содержит параметры воздуха в разных зонах производства. Также используются данные СанПиН 2.2.4.548-96.

Оцинкованные воздуховоды

Кроме всего прочего, при проектировании вентсистем промпредприятий предъявляются следующие требования:

  • Соответствие вентиляционной системы актуальным требованиям по пожарной безопасности.
  • Наличие сертификатов качества на материалы.
  • Воздуховоды изготавливаются из нержавеющей стали или на них наносится антикоррозийной покрытие.
  • Воздуховоды покрываются слоем масляной или другой горючей краски толщиной не более 0,2 мм.
  • В зоне работы людей предельная концентрация вредных веществ (ПДК) не более 30%.
  • Расчетная температура воздуха внутри зимой не ниже +10⁰С. Ночью или когда нет людей, может опускаться до +5⁰С.
  • В летний период расчётная температура внутри помещения принимается равной наружной. Допускается отклонение на 4⁰С.
  • Шумовая нагрузка от работающей системы вентиляции не должна быть выше 110 дБ.

Это основные требования, но существует множество дополнений, специфических отклонений и других норм. Учесть все нюансы проектирования вентиляции под конкретный объект может только опытный специалист.

Определение производительности по воздуху


Схема вытяжной вентиляции 3-х помещений

Производительность по воздуху рассчитывается двумя способами: по кратности воздухообмена и по количеству людей. При расчете производительности вентиляции, кратность воздухообмена показывает, сколько раз в течение часа меняется воздух в помещении с заданной площадью.

Производительность по кратности воздухообмена (L , м³/ч) рассчитывают по формуле: L = n * S * H
где
n – кратность воздухообмена для определенного типа помещения. В соответствии со СНиП для жилых квартир принимают n=1; для общественных помещений (офисов, магазинов, кинотеатров) и производственных цехов n=2;
S – площадь помещения, м²;
H – высота заданного помещения, м.

Производительность по количеству людей (L , м³/ч): L = N * Lнорм
где
N – предполагаемое количество людей в помещении;
Lнорм — нормируемый расход воздуха на одного человека, м³/ч. Эту величину регламентируют СНиП. Для человека, который находится в состоянии покоя (имеются в виду жилые квартиры и дома);
Lнорм составляет 20 м³/ч. Для людей, которые находятся на работе в офисе Lнорм=40 м³/ч, а для выполняющих физическую нагрузку, Lнорм=60 м³/ч.

Большее из двух полученных значений принимают за производительность приточно-вытяжной установки или вентилятора. При выборе этого типа оборудования делают поправку на потери производительности, которые возникают в сети воздуховодов за счет аэродинамического сопротивления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
