Вентиляция канализационной насосной станции

Основные причины установки КНС

Конструкция представляет собой емкость, внутри которой погружены насосы, трубопроводы, патрубки. Станции имеют люк и лестницу для удобного обслуживания.

КНС производят импортные и российские фирмы

Большое внимание при производстве уделяется экологичности товара

Когда нужны КНС:

• Если выгребная яма далеко от источника сточных вод.
• Если выгребная яма ниже, чем трубопровод.
• Если нет возможности создать естественный отвод.
• Отходы слишком медленно перемещаются по трубам.

Все станции работают по схожему принципу. В большинстве случаев работа полностью на автоматическом управлении. Предусмотрен перевод работы на ручное управление. Бытовые отходы поступают в приемный бак, после выкачиваются насосами в трубопровод.

В КНС есть обратный клапан, чтобы не было прихода воды в резервуар. Есть резервный насос, который начинает работу, если объем стоков превышает допустимый уровень. Контроль за объемом отходов регулируют поплавковые датчики, которые расположены на нескольких уровнях.

Обслуживание модульной КНС

У автоматической КНС, отводящей хозяйственно-бытовые стоки от дома (коттеджа) довольно низкая интенсивность работы. Поэтому профилактический осмотр и обслуживание КНС достаточно проводить раз в сезон (зимой раз в месяц). Порядок следующий:

• Показания на щите управления сверяются с рабочими (проектными). Расхождение не должно превышать 10 %.
• Периодически, вручную, опорожняется корзина мусоросборника.
• Подтягиваются разболтанные крепления лаза, лестницы и площадки.
• Минимум раз в год должна проводиться чистка КНС (стен и дна) водой из поливного шланга под напором.
• Производится проверка состояния арматуры с площадки обслуживания, путем пробного открытия и закрытия задвижек. Показания манометра на напорном трубопроводе и газоанализатора сверяются с рабочими характеристиками.

Ремонт. Если при откачке насос издает посторонние шумы, то систему отключают от электроэнергии и перекрывают запорную задвижку. Аппарат извлекают по направляющим на поверхность, промывают холодной водой и проводят осмотр. При необходимости меняют прокладки, подшипники, подтягивают крепления. После осмотра (ремонта) оборудование возвращают в рабочее положение, проследив, чтобы защелкнулась автоматическая муфта.

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС. Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Вентиляция канализации

Для того чтобы КНС не стала источником неприятного запаха. в ней должна быть вентиляция, то есть циркуляция воздуха. Это гарантирует удаление вредных газов, которые наверняка будут возникать при работе станции.

Обратите внимание на охлаждение, ведь во время работы насосов выделяется некоторое количество тепла. В случае отсутствия воздухообмена высокие температуры способны вывести агрегаты из строя

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

Вентиляцию также необходимо рассчитывать, и при этом важно учесть:

• излучение оборудования (тепловое);
• объем резервуара;
• уровень влажности, ведь она может повлиять на работу оборудования и электроники.

Стоит учесть, что рекомендованным параметром воздухообмена считается кратность его пяти.

Где установить?

Если в доме имеются санузлы ниже уровня первого этажа, то есть магистрали трубопровода, имеет смысл устанавливать мини-КНС, причем прямо в санузле. Чаще всего этим местом является пространство между канализацией и выводом из унитаза. Подобное оборудование в основном имеет измельчитель для отходов. Для того чтобы подключить станцию, не нужно использовать большие по диаметру канализационные трубы. Их выходное отверстие имеет диаметр от 32 до 40 мм.

Если же от дома до коллектора большее расстояние, то целесообразно устанавливать типовую канализационную насосную станцию, а значит, монтировать необходимо за пределами дома. Это полноценная станция, но в уменьшенных масштабах.

Монтаж бытовой КНС

Прежде чем начать установку, нужно определиться с ее местом. Чаще всего там должен присутствовать перепад между подающей и приемной трубами. Но каждый случай стоит рассматривать индивидуально, с оглядкой на специфику системы и рельеф местности.

1. Для начала следует подготовить монтажную яму. Размеры ее должны быть больше, чем у канализационной насосной станции. Причем это отличие составляет 10-15 см. Такой запас позволит подключить трубопровод без особых сложностей.
2. Дно ямы нужно утрамбовать. Для этого используют слой щебня, после него настилают подушка из песка.
3. На песчаную подушку устанавливают железобетонную плиту, а уже на нее станцию.
4. Корпус КНС необходимо прикрепить к плите.
5. Потом следует подключить трубы входа и выхода.
6. После завершения всех работ пространство между котлованом и станцией засыпают песком.

Производить пуск и наладку нужно только с участием компании-продавца.

Такую станцию важно регулярно обслуживать. Для того чтобы делать это правильно, необходимо ознакомиться с инструкцией по эксплуатации. Основными пунктами в обслуживании являются:

Основными пунктами в обслуживании являются:

1. Регулярные плановые осмотры состояния корпусов и оборудования.
2. Ежегодные проверки оборудования, насосов и управляющих узлов специалистами.
3. Удаление иловых отложений. Это можно сделать, откачивая их по мере надобности.
4. Удаление посторонних предметов, которые не пускает внутрь предохранительная решетка.

Рекомендовано к прочтению: Что делать с запахом из канализации в квартире?

Выполняя эти несложные правила, вы сможете пользоваться станцией долгие годы.

Мы не раз сегодня упоминали о мини-КНС – это небольшие по габаритам установки, которые используют для откачки стоков из унитаза, включающих в себя фекалии и туалетную бумагу. Используют в помещениях подвального типа и на цокольных этажах.

Такие станции имеют три выхода для подключения разных стоков:

Установка представляет собой пластиковый резервуар, в котором размещен погружной насос. Он включается в работу при помощи гидродинамического реле тогда, когда резервуар наполняется. Мини-КНС включает в свой состав режущий механизм и приемный фильтр. Первый отвечает за измельчение твердых и волокнистых отходов. Это позволяет использовать трубы с малым сечением. Также в ее составе, как и у старшего брата бытовых КНС, имеются вентиляционная установка и запорный механизм, который не допустит переливания стоков.

Монтировать такую станцию можно самостоятельно, причем не нужно никакой разрешительной документации для этого. Она может работать в автоматическом или принудительном режиме. Большинство мини-КНС оборудуют в любом месте в санузле. Там происходит измельчение, только после этого отходы поступают в канализационную систему. Стоки могут подниматься на высоту до 6 метров, а расстояние по горизонтали до 100 метров.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий.

Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Шаг №1. Проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 м от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Шаг №2. Выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Шаг №3. Производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона.

А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г (+)

Шаг №4. Производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Шаг №5. Производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Основные виды канализационных насосных станций

Допускается два варианта исполнения:

• готовая к монтажу и запуску установка;
• в виде отдельных комплектующих, изготовленных на заказ.

Расскажем подробнее о существующих типах канализационных насосных станций.

Портативные мини-станции

Для монтажа выбирают санузел или подвальное помещение. После чего к станции подводят трубы и подключают к источнику питания.

Это интересно! Строительные нормы канализации Подробнее Механизм состоит из несложных модулей:

• герметичный бак, имеющий несколько выходов для присоединения точек слива;
• электродвигатель;
• рабочее колесо с кромкой для дробления отходов;
• контрольно-измерительные приборы и автоматика.

Принцип работы простой: датчик, реагируя поступление воды в емкость, подает сигнал на исполнительное реле, которое запускает двигатель; из приемной камеры стоки по трубопроводу следуют в емкость-распределитель, оттуда – в ОС или централизованную систему водоотведения.

За счет измельчения крупных частиц вероятность засоров снижается, в результате более мелкие фракции хорошо отводятся с водой. В системе предусмотрен обратный клапан, благодаря этому отходы не смогут попасть назад в приемный бак даже при выключенной помпе.

Вся сантехника подключается через отверстия в корпусе, их предусмотрено до 5 штук. Если сливать стоки одновременно со всех, то насос способен выйти из строя из-за высокой нагрузки. При проектировании производительность рассчитывается на основании данных о сантехнических приборах, подключаемых к КНС.

В целях предупреждения оттока жидкости из сифонных труб мини-станция оснащена специальным клапаном, он обеспечивает поступление воздуха в систему во время работы помпы.

КНС для загородного коттеджа

Обеспечить большую вместимость для станции в частном доме можно, установив емкость, объем которой может быть равен нескольким десяткам кубометров. Функцию накопителя в данном случае может выполнять герметичный колодец из бетонных колец, монолитная конструкция либо готовый купленный бак. К примеру, баки из высокопрочного полиэтилена или стекловолоконных материалов особенно долговечны, их срок службы рассчитан минимум на 50 лет.

В водонепроницаемый бак встраивают насосы. При покупке насосного оборудования следует учитывать количество каналов, по которым будут отводиться стоки. Подобрать необходимые комплектующие вам помогут специалисты, нужно лишь оставить заявку, указав как можно больше информации об оборудовании.

Все больше производителей берут на себя обязательства по изготовлению отдельных узлов оборудования по индивидуальному заказу.

Оборудование, входящее в состав данного типа канализационной насосной станции:

• Емкость-накопитель требуемого объема.
• Комплекс насосного оборудования.
• Трубопроводы самотечного и напорного типов.
• Запорная и защитная арматура.
• Поплавковые выключатели.
• Функциональный блок управляющего устройства.

Датчики уровня поплавкового типа, установленные в станции с автоматическим управлением, расположены в резервуаре в разных точках.

Принцип работы оборудования следующий:

• пока стоки произвольно поступают в камеру и проходят через отметку с первым датчиком, помпа находится в выключенном состоянии;
• как только жидкость достигает следующего уровня, где расположен второй датчик, происходит запуск помпы;
• когда вода доходит до третьего уровня, срабатывает следующий поплавок и запускается резервная помпа.

Происходит откачка жидкости. Система будет отключена, если уровень воды упадет до нижней отметки, где расположен еще один датчик. Также предусмотрена функция перехода на ручное управление.

К канализации, установленной за городом, в дополнение можно подсоединить ряд устройств:

• прибор для измерения расхода воды;
• вихревой клапан;
• угольные фильтры.

Для спуска в камеру потребуется лестница. Для удаления крупных фрагментов в стоках предусмотрены уловители решетчатого типа.

Обслуживать станцию будет удобнее, если всю электрику разместить в шкафу.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

1. Вертикальные.
2. Горизонтальные.
3. С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

Галерея изображений

Фото из

Разместить мини-КНС можно даже в углу санузла. Он издает минимум шума и имеет эстетичный корпус

Когда вентили и расходометры расположены в отдельном сухом помещении, их обслуживание становится безопасным и комфортным

Выбор канализационной системы с самовсасывающими насосами зачастую зависит от имеющегося бюджета, ведь счет идет на тысячи долларов

КНС с исключительно вертикальными емкостями используются преимущественно в частных домах

Мини-КНС для внутридомовой установки

КНС с отдельно расположенной запорной арматурой

КНС с самовсасывающими насосами

Внешняя вертикальная КНС для дома

По типу расположения относительно земли:

1. Заглубленные.
2. Наземные.
3. Частично заглубленные.

Резервуар КНС с датчиками, насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

1. С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
2. Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
3. Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

1. Для хозяйственно-бытовых стоков.
2. Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
3. Для ливневых сетей. Оборудуются дополнительными системами очистки.
4. Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Установка

Монтаж КНС начинают с рытья котлована. При наличии нужных инструментов и, как минимум одного помощника, выкопать яму для бака можно своими руками. Расчет глубины производится индивидуально и зависит от типа установки и размера бака. Оптимальным считается такое положение резервуара, при котором крышка ёмкости выступает из земли на 80-100 см.

На дне котлована формируют песчаную подушку и сверху устанавливают резервуар. После того как бак будет установлен и выровнен, приступают к присоединению патрубков и засыпке котлована. Уплотнять землю вокруг бака нужно очень тщательно, поочерёдно утрамбовывая каждый слой. Плотность засыпки должна составлять 90% естественной плотности окружающего грунта.

После того как бак плотно стоит на своём месте, начинают установку насосов и выполняют настройку поплавков. Как пример, поплавки первого уровня обычно располагают на расстоянии 15-30 см от днища бака. Однако это рекомендованная высота, и она может быть изменена исходя из предполагаемого количества стоков и размера бака. Следующий поплавок устанавливают на метр – полтора выше предыдущего, после чего начинают монтаж электрического кабеля, выполняют заземление, обустраивают вентиляцию и подключают питание.

После того как все работы будут выполнены, проводят тестовый запуск системы, с использованием чистой водопроводной воды. В случае успешного испытания можно приступить к возведению защитного павильона, а в отсутствии надобности постройки – сразу к введению станции в эксплуатацию. Павильон может быть построен из металла или кирпича.

Сферы применения и назначение КНС

Канализационная насосная станция (КНС) – это целостный комплекс гидротехнического оборудования, который предназначен для перекачки ливневых вод, промышленных и хозяйственно-бытовых стоков, когда их самотечное отведение невозможно.

Насосные станции могут иметь дополнительную горизонтальную полость для распространения осадка на большей площади, что позволяет реже проводить очистку от ила

КНС используется преимущественно при таких случаях:

1. Геодезический уровень емкостей и трубопроводов, из которых отводятся стоки, расположен ниже канализационного коллектора или выгребной ямы.
2. Отсутствие физической возможности организовать прямолинейное самотечное отведение стоков или малый уклон канализационной трубы, грозящий регулярным ее засорением.
3. Далекое расположение выгребной ямы или центрального коллектора от источника сточных вод.

Оборудуются КНС коттеджные поселки, загородные дома, а также промышленные объекты, расположенные далеко за городом и удаленные от централизованной канализационной сети.

Можно ли самостоятельно обслуживать устройства

Многих волнует вопрос, можно ли профилактические работы проводить самостоятельно. Ответ однозначен нет. Обслуживание кнс  выполняется исключительно специалистами. Работает станция в автоматическом режиме. В сервисном обслуживании предусмотрен ряд плановых обязательных мероприятий. Так, например, для использования устанавливают корзины для задержания мусора. Периодически их нужно чистить. Сделать это могут только опытные люди.

Сейчас выпускаются современные станции для отвода. Они производятся в модульном варианте и изготавливаются из пластика. Их изготовлением занимается завод.

ПОСМОТРЕТЬ ВИДЕО

За счет пластикового корпуса вес у станции небольшой. Благодаря этому монтажные работы проводятся легче, а срок службы изделий не меняется. В комплексных станциях оборудование размещается внутри. Строительство наземных сооружений теперь не нужно.

Конструкция и принцип работы КНС для загородного дома

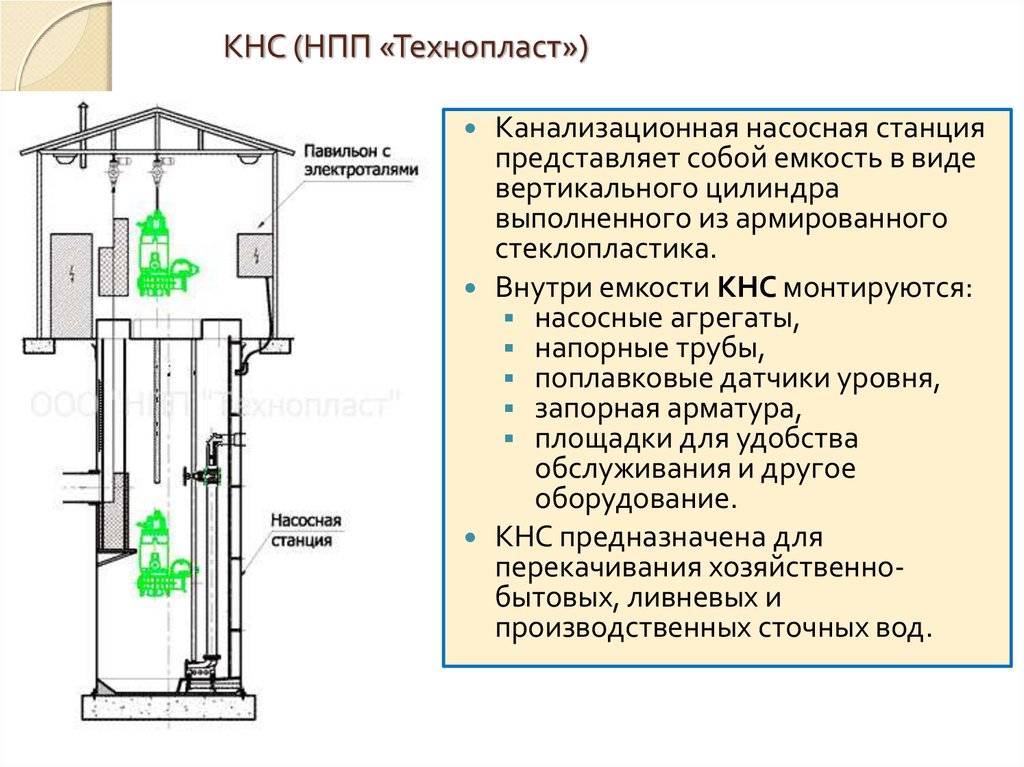

Рассмотрим устройство КНС шахтного типа (типовой проект) для частного дома. Производительность 1-25 м3/сутки, полезный напор 5-40 метров, диаметр корпуса 1600 мм.

Конструкция канализационной насосной станции

Резервуар (3) представляет собой закрытую емкость цилиндрического типа из полипропилена или стеклопластика. В крышку станции вмонтирован люк (2). Сточные воды подводятся в КНС по трубам (8), уложенным под небольшим углом к горизонту (подробности в статье «Расчет уклона канализации согласно СНиП»). В месте сброса устанавливается корзина мусоросборника ручной очистки (7). Для обслуживания задвижек (17) и обратных клапанов (18) станция укомплектована лестницей (5) и площадкой (9). В нижней части емкости установлены 2 погружных фекальных насоса с измельчителем (19) – один рабочий, второй резервный. Напорный трубопровод (10) подключен к насосам через автоматическую муфту (13), конструкция которой позволяет подсоединять и отсоединять насос удаленно. Для подъема насосного оборудования и мусоросборника предусмотрены направляющие (11) и цепи (12). Поплавковые датчики (16) подвешиваются на разной высоте. По мере опускания или поднятия уровня сигнал от датчиков передается на щит управления (15), который управляет работой насосов.

Принцип работы КНС состоит в следующем: стоки через канализационные или дренажные трубы попадают в резервуар. После того как вода достигнет заданного уровня, о чем просигнализируют датчики, щит управления запустит насос на перекачку стоков из насосной станции домашней канализации в магистраль или септик. Уровень упадет, сигнал с нижних уровнемеров уйдет на щит, который отключит насосы.

Монтаж и обслуживание КНС

Производители обещают работу КНС до 50 лет. Покупая станцию при строительстве дома, вы создаете комфортное канализационное обслуживание в будущем. Бытовые КНС бывают разного размера: мини, средние, большие.

Для мини станций не нужна особая подготовка, обслуживается она автоматически. Это герметичную ёмкость, которую крепятся в туалетной комнате или подвальном помещении. К ней подводят трубы и подключают к источнику питания.

Самые популярные по применению – средние и большие КНС. Они требуют подготовительной работы, в дальнейшем систематическое обслуживание специалистами.

При выборе установки следует учесть: какой примерный объем жидкости будет наполнять бак, вязкость жидкости, которая будет перекачиваться, гидравлические особенности местности, место расположение КНС. При покупке установки рекомендуется проконсультироваться с профессионалами и монтажерами.

С первого взгляда монтаж установки кажется легким процессом, однако есть технические моменты и лучше обратиться за помощью в сервисный центр. Самый распространенный метод установки КНС – это погружение емкости, датчиков, насосов под землю, а панель управление оставляют сверху.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.
